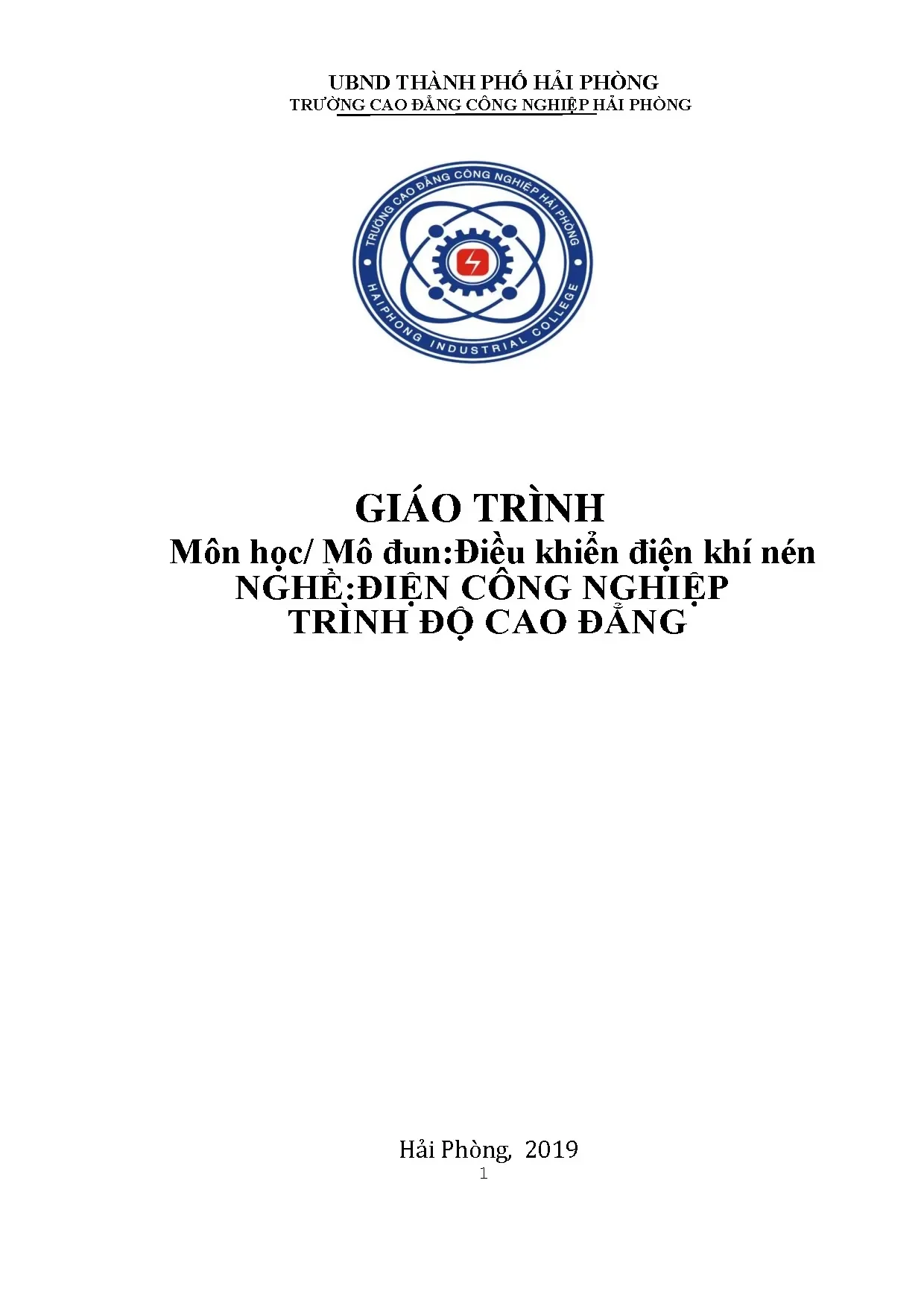

I. Tổng quan về giáo trình điều khiển điện khí nén ngành điện công nghiệp
Giáo trình điều khiển điện khí nén ngành điện công nghiệp tại Trường Cao đẳng Công nghiệp Hải Phòng cung cấp kiến thức chuyên sâu về hệ thống điều khiển sử dụng khí nén kết hợp điện. Nội dung bao gồm cơ sở lý thuyết khí nén, nguyên lý hoạt động của máy nén khí, thiết bị xử lý khí nén, và các phần tử điều khiển như van đảo chiều, van tiết lưu. Giáo trình hướng tới trang bị kỹ năng thiết kế, lắp đặt và vận hành hệ thống truyền động khí nén trong môi trường công nghiệp. Đây là tài liệu chuẩn cho sinh viên ngành điện công nghiệp trình độ cao đẳng, đáp ứng nhu cầu thực tế của doanh nghiệp trong lĩnh vực tự động hóa.
1.1. Vai trò của khí nén trong hệ thống điều khiển công nghiệp
Khí nén đóng vai trò quan trọng trong hệ thống điều khiển nhờ khả năng truyền tải năng lượng linh hoạt và hiệu quả. Hệ thống khí nén hoạt động ổn định trong môi trường khắc nghiệt, chịu được quá tải và rung động mạnh. Khí nén dễ dàng điều chỉnh lưu lượng và áp suất, phù hợp cho các ứng dụng yêu cầu độ chính xác cao như máy công cụ CNC, dây chuyền sản xuất tự động. Tại ngành điện công nghiệp, khí nén được sử dụng rộng rãi trong các hệ thống truyền động, điều khiển van, xi lanh và thiết bị đo lường.
1.2. Cấu trúc giáo trình điều khiển điện khí nén
Giáo trình gồm 6 bài học chính: (1) Cơ sở lý thuyết khí nén, (2) Máy nén khí và xử lý khí nén, (3) Thiết bị phân phối và cơ cấu chấp hành, (4) Các phần tử điều khiển, (5) Lý thuyết điều khiển khí nén, (6) Thiết kế mạch điều khiển điện khí nén. Mỗi bài tập trung vào kiến thức lý thuyết kết hợp thực hành, từ nguyên lý hoạt động đến kỹ thuật lắp đặt và vận hành. Giáo trình sử dụng hình ảnh minh họa và ví dụ thực tế từ doanh nghiệp, giúp sinh viên dễ dàng tiếp cận kiến thức chuyên ngành.
II. Phân tích các vấn đề trong hệ thống điều khiển điện khí nén
Hệ thống điều khiển điện khí nén gặp phải nhiều thách thức trong quá trình vận hành, bao gồm tổn thất áp suất, rò rỉ khí, và sự cố phần tử điều khiển. Tổn thất áp suất xảy ra do ma sát trong đường ống, van, hoặc kích thước không phù hợp giữa các thành phần. Rò rỉ khí làm giảm hiệu suất hệ thống, tăng chi phí vận hành. Sự cố phần tử điều khiển như van đảo chiều bị kẹt hoặc mất tín hiệu điều khiển gây ra hỏng hóc nghiêm trọng. Ngoài ra, vấn đề lựa chọn kích thước ống dẫn, van tiết lưu, và xi lanh chưa phù hợp cũng ảnh hưởng đến hiệu suất hoạt động.
2.1. Nguyên nhân gây tổn thất áp suất trong hệ thống
Tổn thất áp suất chủ yếu xuất phát từ ma sát trong đường ống dẫn khí, đặc biệt khi ống có đường kính nhỏ hoặc góc rẽ không hợp lý. Van điều khiển, đặc biệt là van đảo chiều và van tiết lưu, cũng gây tổn thất đáng kể do hệ số cản cao. Sự thay đổi đột ngột về lưu lượng khí hoặc nhiệt độ môi trường cũng làm tăng tổn thất áp suất. Để khắc phục, cần lựa chọn kích thước ống dẫn phù hợp, sử dụng van có hệ số lưu lượng kv cao, và duy trì nhiệt độ hoạt động ổn định.
2.2. Sự cố thường gặp trong van điều khiển khí nén
Van điều khiển khí nén thường gặp sự cố như kẹt van, mất tín hiệu điều khiển, hoặc rò rỉ khí tại các cửa van. Nguyên nhân chủ yếu do bụi bẩn xâm nhập, lão hóa gioăng cao su, hoặc tác động cơ học không đúng cách. Van đảo chiều 2/2 hoặc 3/2 dễ bị kẹt khi không được bảo trì định kỳ. Để khắc phục, cần vệ sinh van thường xuyên, thay thế gioăng mòn, và kiểm tra tín hiệu điều khiển trước khi vận hành.
III. Giải pháp thiết kế và vận hành hệ thống điều khiển điện khí nén
Giải pháp thiết kế hệ thống điều khiển điện khí nén bao gồm lựa chọn thiết bị phù hợp, tính toán thông số kỹ thuật, và lắp đặt theo tiêu chuẩn. Sử dụng phần mềm mô phỏng như FluidSIM hoặc Automation Studio giúp tối ưu hóa mạch điều khiển trước khi triển khai thực tế. Việc lựa chọn máy nén khí có công suất phù hợp, sử dụng bộ lọc khí và bộ điều chỉnh áp suất đảm bảo chất lượng khí nén đầu vào. Đối với mạch điều khiển, nên sử dụng van đảo chiều có hệ số lưu lượng kv cao và ống dẫn có đường kính phù hợp để giảm tổn thất áp suất.
3.1. Phương pháp tính toán thông số hệ thống khí nén
Tính toán thông số hệ thống khí nén bao gồm lưu lượng khí, áp suất hoạt động, và kích thước ống dẫn. Lưu lượng khí được xác định dựa trên nhu cầu tải trọng của xi lanh hoặc động cơ khí nén. Áp suất hoạt động thường chọn trong khoảng 6-8 bar để cân bằng giữa hiệu suất và tuổi thọ thiết bị. Kích thước ống dẫn được tính toán dựa trên lưu lượng khí và khoảng cách truyền tải, sử dụng biểu đồ tổn thất áp suất để lựa chọn đường kính ống tối ưu.
3.2. Kỹ thuật lắp đặt và bảo trì hệ thống
Lắp đặt hệ thống khí nén đòi hỏi tuân thủ nghiêm ngặt quy trình kỹ thuật, từ việc lắp đặt đường ống, van điều khiển đến xi lanh. Sử dụng ống dẫn bằng thép không gỉ hoặc nhựa chịu áp suất cao để tránh rò rỉ. Bảo trì định kỳ bao gồm vệ sinh bộ lọc khí, thay thế gioăng cao su, kiểm tra áp suất hoạt động, và thử nghiệm van điều khiển. Việc ghi chép nhật ký vận hành giúp theo dõi tình trạng thiết bị và lên kế hoạch bảo trì kịp thời.
IV. Ứng dụng thực tế giáo trình điều khiển điện khí nén
Giáo trình điều khiển điện khí nén ngành điện công nghiệp được ứng dụng rộng rãi trong các doanh nghiệp sản xuất tại Hải Phòng và khu vực lân cận. Sinh viên sau khi tốt nghiệp có thể đảm nhiệm vai trò kỹ thuật viên vận hành, bảo trì hệ thống khí nén trong nhà máy sản xuất ô tô, chế biến thực phẩm, hoặc dây chuyền đóng gói. Ngoài ra, kiến thức từ giáo trình còn hỗ trợ sinh viên trong việc nghiên cứu, phát triển các giải pháp điều khiển tiên tiến, góp phần nâng cao năng suất lao động và giảm chi phí sản xuất.
4.1. Đào tạo kỹ năng thực hành cho sinh viên ngành điện công nghiệp
Chương trình đào tạo từ giáo trình giúp sinh viên nắm vững kỹ năng lắp đặt, vận hành, và bảo trì hệ thống điều khiển điện khí nén. Thực hành trên mô hình thí nghiệm hoặc thiết bị thật tại xưởng trường giúp sinh viên làm quen với môi trường làm việc thực tế. Các dự án nghiên cứu ứng dụng giáo trình vào sản xuất tại doanh nghiệp địa phương cũng là cơ hội để sinh viên trau dồi kinh nghiệm chuyên môn.
4.2. Tiềm năng phát triển ngành điều khiển điện khí nén
Ngành điều khiển điện khí nén có tiềm năng phát triển mạnh mẽ nhờ sự gia tăng ứng dụng trong tự động hóa công nghiệp. Với sự phát triển của công nghiệp 4.0, hệ thống điều khiển khí nén kết hợp trí tuệ nhân tạo và IoT đang trở thành xu hướng. Doanh nghiệp tại Hải Phòng có nhu cầu cao về nhân lực có chuyên môn về điều khiển điện khí nén, mở ra cơ hội việc làm rộng lớn cho sinh viên tốt nghiệp.
