Tổng quan về giáo trình

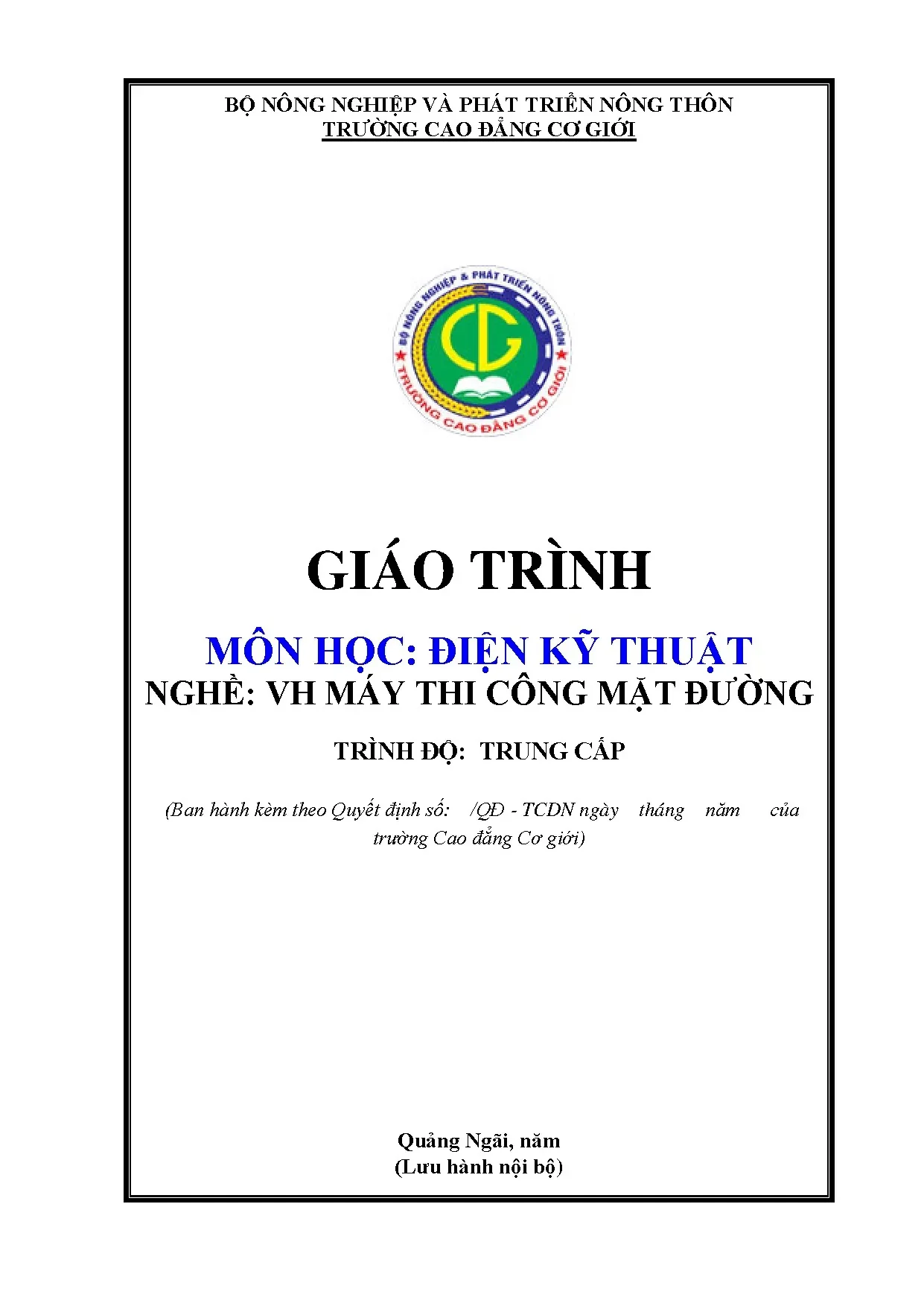

Giáo trình Điện kỹ thuật (Mã môn học: MH 10) là tài liệu đào tạo nội bộ do Trường Cao đẳng Cơ giới trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn ban hành (Chủ biên: Ngô Thị Bích Tần), được thiết kế chuyên biệt cho nghề Vận hành máy thi công mặt đường ở trình độ Trung cấp.

Trong chương trình đào tạo, môn học mang tính chất kỹ thuật cơ sở bắt buộc, bố trí giảng dạy ở giai đoạn đầu khóa học trước khi học sinh tiếp cận các môn học và mô-đun chuyên môn nghề nghiệp. Thời lượng của môn học gồm 03 tín chỉ (tổng cộng 45 giờ), trong đó phân bổ 35 giờ lý thuyết, 07 giờ thực hành, thí nghiệm, thảo luận, bài tập và 03 giờ kiểm tra.

Mục tiêu đào tạo của giáo trình hướng tới ba nhóm chuẩn đầu ra chính:

  • Kiến thức (A1, A2): Cung cấp các khái niệm về mạch điện, lực từ; giải thích cấu tạo và nguyên lý hoạt động của hệ thống điện xoay chiều một pha và ba pha; mô tả ký hiệu, công dụng của các khí cụ điện đóng cắt và bảo vệ.
  • Kỹ năng (B1, B2): Rèn luyện khả năng vận dụng kiến thức về cấu tạo, nguyên lý hoạt động của mạch điện xoay chiều và khí cụ điện vào việc đọc sơ đồ và lắp đặt mạch điện.
  • Năng lực tự chủ và trách nhiệm (C1): Xây dựng thái độ học tập chủ động, nghiêm túc, tuân thủ các quy định an toàn lao động, vệ sinh công nghiệp cho người và thiết bị.

Giáo trình được cấu trúc thành 5 chương tuần tự. Điểm đặc sắc của tài liệu là phương pháp tiếp cận gắn liền lý thuyết mạch và máy điện cơ bản với thực tế ứng dụng trên ô tô và các dòng máy thi công cơ giới.

Nội dung kiến thức cốt lõi

[Chương 1: Đại cương về mạch điện] (10 giờ)
[Chương 2: Máy phát điện] (9 giờ)
[Chương 3: Động cơ điện] (9 giờ)
[Chương 4: Máy biến áp] (6 giờ)
[Chương 5: Khí cụ điều khiển và bảo vệ] (11 giờ)

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 5 chương chuyên đề:

  • Chương 1: Đại cương về mạch điện (10 giờ): Trình bày bản chất dòng điện một chiều, định luật cảm ứng điện từ ($e = Blv$), định luật Ohm cho đoạn mạch thuần $R$, đoạn mạch chứa nguồn $E$ và $R$, định luật Ohm toàn mạch; hai định luật Kirchhoff ($\sum I = 0$ và $\sum E = \sum IR$); các thông số đặc trưng $R, L, M, C$; biểu diễn đại lượng xoay chiều hình sin bằng đồ thị vectơ; phân tích công suất tác dụng $P$, công suất phản kháng $Q$, công suất biểu kiến $S$, hệ số công suất $\cos\varphi$ và giải pháp bù công suất bằng tụ điện ($Q_C = -P(\tan\varphi_1 - \tan\varphi)$); cấu tạo và nguyên lý mạch xoay chiều ba pha đối xứng với hai phương pháp đấu dây hình sao ($Y$) và hình tam giác ($\Delta$).
  • Chương 2: Máy phát điện (9 giờ): Phân loại máy phát điện một chiều (kích từ độc lập, song song, nối tiếp, hỗn hợp) và máy phát điện xoay chiều; cấu tạo stator, rotor, cổ góp, chổi than (hợp kim đồng - grafit); các đại lượng định mức ($P_{đm}, U_{đm}, I_{đm}, n_{đm}$); quy chuẩn ký hiệu đầu nối cực máy phát theo tiêu chuẩn Việt Nam, Nga và Mỹ; phân tích ưu nhược điểm của máy phát một chiều (tia lửa điện cổ góp ở nhiệt độ 150–180°C) và máy phát xoay chiều ba pha; sơ đồ lắp đặt máy phát dự phòng sử dụng cầu dao chuyển mạch $K_1, K_2, K_3$.
  • Chương 3: Động cơ điện (9 giờ): Nhiệm vụ và phân loại động cơ điện; nguyên lý sinh mômen quay động cơ một chiều theo quy tắc bàn tay trái, công thức mômen điện từ ($M = K_M \Phi I_ư$) và công suất điện từ ($P_{đt} = M\omega = E_ư I_ư$); nguyên lý động cơ không đồng bộ một pha dựa trên sự phân tích từ trường đập mạch thành hai từ trường quay thuận $B_1$ và ngược $B_2$; cấu tạo động cơ không đồng bộ ba pha (stator đặt 3 cuộn dây $AX, BY, CZ$ lệch nhau 120°, rotor lồng sóc hoặc rotor dây quấn), tốc độ từ trường quay ($n_1 = 60f/p$), tốc độ trượt ($n_2 = n_1 - n$) và hệ số trượt ($s = (n_1 - n)/n_1$, thông thường từ 0,02 đến 0,06).
  • Chương 4: Máy biến áp (6 giờ): Cung cấp nhiệm vụ, yêu cầu, phân loại máy biến áp trong hệ thống cung cấp điện; phân tích cấu tạo lõi thép, dây quấn, nguyên lý biến đổi điện áp dựa trên hiện tượng cảm ứng điện từ và sơ đồ bố trí máy biến áp.
  • Chương 5: Khí cụ điều khiển và bảo vệ trong mạch điện (11 giờ): Giới thiệu cấu tạo, nguyên lý của các khí cụ đóng cắt điều khiển (công tắc, nút ấn, cầu dao, khởi động từ) và khí cụ bảo vệ mạch điện (cầu chì, rơ le nhiệt, aptomat); nguyên lý thiết lập sơ đồ mạch điều khiển máy phát điện và mạch điều khiển khởi động, đảo chiều động cơ điện.

Progression logic của giáo trình đi từ các định luật trường và mạch cơ bản (Chương 1), phát triển lên các thiết bị nguồn và tải cơ điện (Chương 2, 3, 4), kết thúc bằng các giải pháp đóng cắt, bảo vệ và điều khiển liên động trong hệ thống điện hoàn chỉnh (Chương 5).

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết và nguyên lý cốt lõi:

  • Lý thuyết nền tảng: Định luật bảo toàn điện tích và định luật điện thế tại nút (Kirchhoff 1, Kirchhoff 2); định luật cảm ứng điện từ Faraday; định luật Lenz về chiều dòng điện cảm ứng; lý thuyết từ trường quay ba pha.
  • Mô hình hóa mạch điện: Kỹ thuật thiết lập sơ đồ thay thế mạch thực bằng các phần tử lý tưởng gồm nguồn sức điện động $E$, nguồn dòng $J$, điện trở tiêu tán $R$, điện cảm tích lũy từ trường $L$, hệ số hỗ cảm $M$ và điện dung tích lũy điện trường $C$.
  • Khung tính toán công suất và quan hệ pha - dây: Mối liên hệ tam giác công suất giữa $P, Q, S$; quan hệ đại lượng pha và đại lượng dây trong mạch ba pha nối hình sao ($I_d = I_p; U_d = \sqrt{3}U_p$) và nối hình tam giác ($U_d = U_p; I_d = \sqrt{3}I_p$).

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Xác định dòng điện nhánh, điện áp nút, tính toán công suất tiêu thụ mạch xoay chiều, xác định điện dung tụ bù để nâng cao hệ số $\cos\varphi$, tính tốc độ từ trường quay và hệ số trượt động cơ.
  • Kỹ năng phân tích sơ đồ: Đọc hiểu và phân tích sơ đồ đấu nối dây $Y$ và $\Delta$, nhận biết ký hiệu đầu cực máy điện theo các tiêu chuẩn quốc tế ($FA/GEN, KT/F, M/GRD, A/BAT$).
  • Kỹ năng thực hành vận hành: Thao tác đấu nối dây mạch điện ba pha, lắp đặt sơ đồ cấp nguồn máy phát phụ trợ và kiểm tra mạch bảo vệ động cơ điện an toàn.

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể định hướng sư phạm và phương thức tổ chức dạy học:

Thành phần Quy định đối với người dạy Quy định đối với người học
Giờ lý thuyết Áp dụng phương pháp tích cực: thuyết trình ngắn, diễn giảng, nêu vấn đề, hướng dẫn đọc tài liệu. Đọc trước giáo trình tại nhà, ghi nhớ các đại lượng và đơn vị đo kỹ thuật điện.
Giờ thực hành & thảo luận Chia nhóm nhỏ (2–3 học viên), hướng dẫn xử lý bài tập, thao tác mẫu và uốn nắn sai sót trực tiếp trên mô hình. Làm việc nhóm, ghi chép số liệu, thực hiện bài tập thực hành và viết báo cáo kết quả.
Học liệu & trang thiết bị Sử dụng projector, máy vi tính, bảng, phấn, tranh vẽ kỹ thuật và mô hình động cơ, máy biến áp. Chuẩn bị đầy đủ giáo trình, tài liệu chuyên môn, tham gia tối thiểu 70% thời lượng môn học.

Quy trình đánh giá kết quả học tập được áp dụng theo Quy chế đào tạo Trung cấp hệ chính quy (ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội):

  1. Cơ cấu điểm:
    • Điểm kiểm tra thường xuyên và định kỳ: Chiếm trọng số 40%.
    • Điểm thi kết thúc môn học: Chiếm trọng số 60%.
  2. Hình thức và tiến độ kiểm tra:
    • Kiểm tra thường xuyên (01 cột điểm): Hình thức viết, thuyết trình hoặc trắc nghiệm (sau 9 giờ học đầu tiên, đánh giá chuẩn $A1, C1$).
    • Kiểm tra định kỳ (03 cột điểm): Hình thức viết và thực hành (sau 19 giờ thực hành, đánh giá chuẩn $A2, A3, B1, B2, C1$).
    • Thi kết thúc môn học (01 điểm): Vấn đáp kết hợp thực hành trực tiếp trên mô hình (sau khi hoàn thành 45 giờ, đánh giá chuẩn $A1, A2, A3, B1, B2, C1, C2$).
  3. Quy chuẩn chấm điểm: Điểm thành phần và điểm thi chấm theo thang điểm 10, làm tròn đến một chữ số thập phân.
  4. Điều kiện chuyên cần: Học viên phải tham dự tối thiểu 70% số giờ tích hợp. Trường hợp vắng mặt vượt quá 30% thời lượng bắt buộc phải học lại môn học.

Điểm nổi bật và cập nhật

Giáo trình Điện kỹ thuật phản ánh các đặc điểm kỹ thuật phù hợp với thực tiễn sản xuất và bảo dưỡng cơ giới:

  • Chuẩn hóa hệ thống ký hiệu đa tiêu chuẩn: Giáo trình hệ thống hóa các ký hiệu đầu dây máy phát điện và thiết bị điện theo tiêu chuẩn Việt Nam, Nga và Mỹ (ví dụ: cực ra máy phát $FA / Я / GEN$; cuộn kích thích $KT / Ш / F$; mass $M / M / GRD$; cực ắc quy $A / Б / BAT$). Điều này giúp học viên trực tiếp nhận diện mạch trên các dòng thiết bị cơ giới nhập khẩu khác nhau.
  • Phân tích kỹ thuật thực tế: Giáo trình chỉ rõ những hạn chế kỹ thuật trong thực tế vận hành máy điện, như hiện tượng tia lửa điện tại cổ góp của máy phát điện một chiều kèm nhiệt độ làm việc cao từ 150–180°C, từ đó giải thích lý do chuyển dịch sang sử dụng máy phát điện xoay chiều đồng bộ trên các phương tiện thi công hiện đại.
  • Tích hợp giải pháp tiết kiệm năng lượng: Phân tích chi tiết bài toán kinh tế - kỹ thuật của hệ số công suất $\cos\varphi$, xác định công thức tính dung lượng tụ bù phản kháng $Q_C$ để giảm tổn hao đường dây và tận dụng tối đa công suất nguồn máy phát $S_{đm}$.
  • Tính liên kết trong chương trình khung: Giáo trình MH 10 đóng vai trò là môn học cơ sở liên kết với các mô-đun chuyên ngành tiếp theo trong chương trình đào tạo nghề Vận hành máy thi công mặt đường, bao gồm Mô-đun 14 (Bảo dưỡng máy thi công mặt đường - 150 giờ), Mô-đun 15 (Bảo dưỡng hệ thống điện trên máy thi công mặt đường - 60 giờ), và các mô-đun thực hành lái máy chuyên dùng từ MĐ 16 đến MĐ 21 (máy san, máy lu, máy rải, máy xúc, máy ủi, máy xúc lật).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp:

  • Học sinh, sinh viên trình độ Trung cấp nghề: Áp dụng trực tiếp cho người học nghề Vận hành máy thi công mặt đường. Đây là tài liệu học tập chính khóa thuộc khối môn học kỹ thuật cơ sở (MH 10).
  • Điều kiện tiên quyết (Prerequisites): Môn học được bố trí học song hành hoặc ngay sau các môn học đại cương (Chính trị MH 01, Pháp luật MH 02, Giáo dục thể chất MH 03, GDQP-AN MH 04, Tin học MH 05, Ngoại ngữ MH 06) và các môn kỹ thuật cơ sở khởi đầu gồm Vẽ kỹ thuật (MH 07, 4 tín chỉ), Dung sai và kỹ thuật đo lường trong cơ khí (MH 08, 2 tín chỉ), Cơ kỹ thuật (MH 09, 3 tín chỉ).
  • Giảng viên chuyên ngành cơ giới và điện kỹ thuật: Sử dụng làm tài liệu tham chiếu chuẩn để xây dựng đề cương bài giảng, giáo án tích hợp lý thuyết - thực hành, chuẩn bị học cụ mô hình và thiết lập đề kiểm tra định kỳ, đề thi kết thúc môn học.
  • Cán bộ kỹ thuật và thợ vận hành máy công trình: Dùng làm tài liệu tra cứu nội bộ nhằm củng cố các nguyên lý mạch ba pha, cấu tạo máy phát, động cơ và quy trình vận hành khí cụ điều khiển - bảo vệ trên máy móc cơ giới.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn cho học sinh, sinh viên theo học trình độ Trung cấp nghề Vận hành máy thi công mặt đường tại các cơ sở giáo dục nghề nghiệp, đồng thời là tài liệu phục vụ công tác giảng dạy của giảng viên kỹ thuật cơ sở.

2. Cần kiến thức nền nào để học môn học này?

Người học cần hoàn thành các nội dung vật lý đại cương, hình học kỹ thuật và các môn cơ sở nền tảng như Vẽ kỹ thuật (MH 07), Dung sai kỹ thuật đo lường (MH 08) và Cơ kỹ thuật (MH 09) để có khả năng đọc bản vẽ và tính toán thông số mạch điện.

3. Điểm khác biệt của giáo trình so với các giáo trình điện kỹ thuật thông thường là gì?

Tài liệu được cấu trúc tinh gọn trong 45 giờ, tập trung vào nguyên lý máy điện động lực, sơ đồ cấp nguồn máy phát dự phòng, khí cụ đóng cắt bảo vệ và hệ thống ký hiệu thực tế trên xe máy công trình, giảm thiểu các phép biến đổi toán học thuần lý thuyết.

4. Làm sao để tự học và tiếp thu môn học hiệu quả?

Người học cần nghiên cứu nội dung lý thuyết trong giáo trình trước mỗi buổi học, tổ chức thảo luận bài học theo nhóm từ 2–3 người, thực hiện đầy đủ các bài tập tính toán mạch điện và tham gia tối thiểu 70% các giờ học tích hợp trên lớp và xưởng mô hình.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Học viên có thể tra cứu bổ sung tại danh mục tài liệu tham khảo được viện dẫn trong giáo trình, bao gồm tài liệu của Tổng cục Dạy nghề, Trường Cao đẳng nghề Cơ khí Nông nghiệp, Nhà xuất bản Đại học Quốc gia TP. Hồ Chí Minh và Nhà xuất bản Giáo dục.

Kết luận

Giáo trình Điện kỹ thuật (MH 10) do Trường Cao đẳng Cơ giới ban hành cung cấp hệ thống kiến thức nền tảng về mạch điện một chiều, xoay chiều ba pha, máy điện tĩnh, máy điện quay cùng các khí cụ điều khiển và bảo vệ mạch điện.

Hoàn thành chương trình 45 giờ của giáo trình là điều kiện bắt buộc để học viên chuyển tiếp sang các mô-đun chuyên môn nghề nghiệp, tiêu biểu như Bảo dưỡng hệ thống điện trên máy thi công mặt đường (MĐ 15) và các mô-đun vận hành máy san, lu, rải, xúc, ủi (MĐ 16–MĐ 21).
