Tổng quan về giáo trình (250-300 từ)

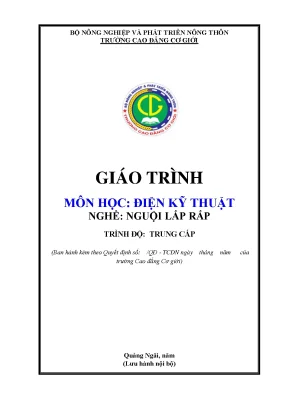

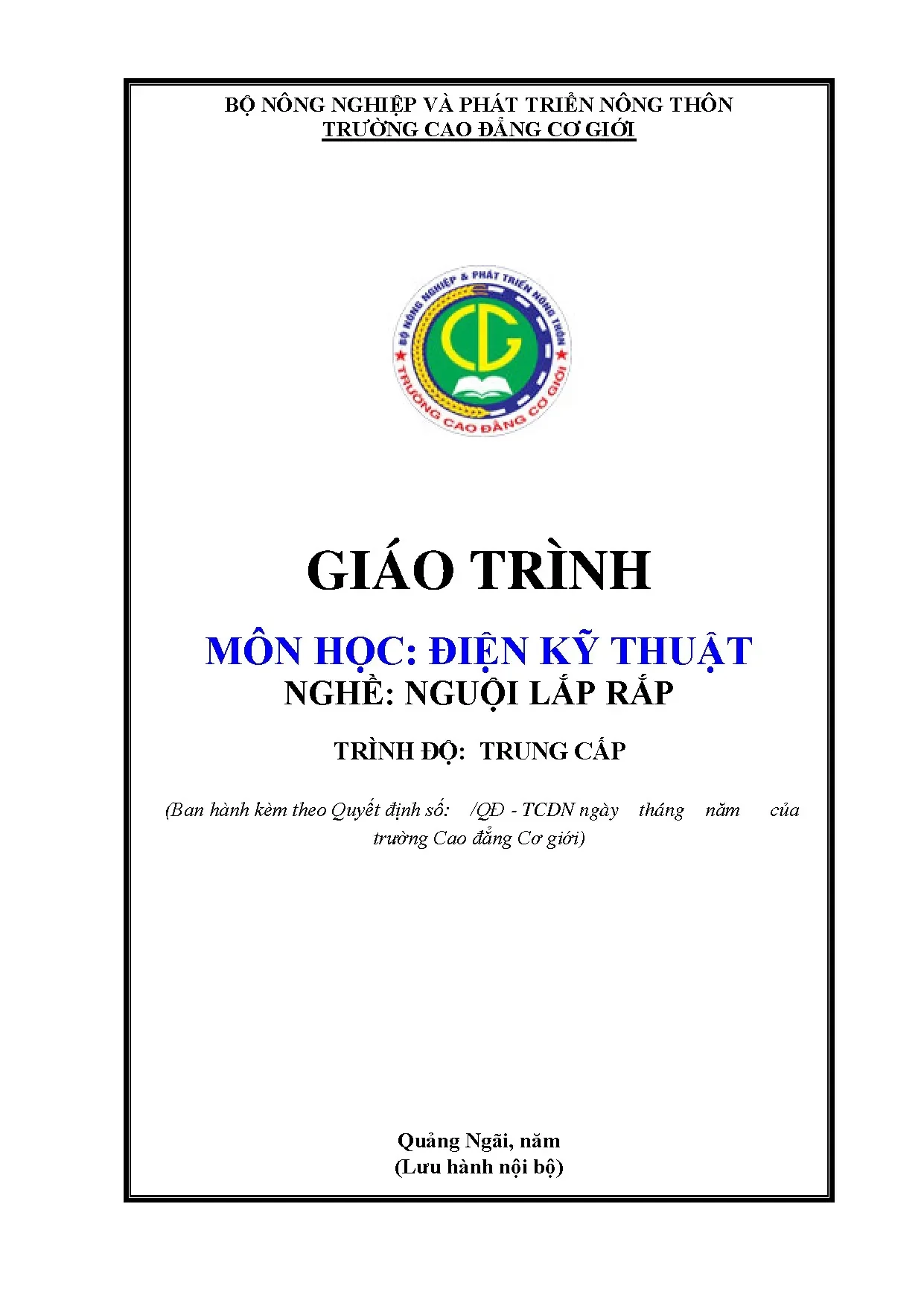

Giáo trình Điện kỹ thuật (Mã môn học: MH 07) là tài liệu đào tạo nội bộ do Trường Cao đẳng Cơ giới thuộc Bộ Nông nghiệp và Phát triển Nông thôn (Quảng Ngãi) biên soạn và ban hành, do tác giả Ngô Thị Bích Tần làm chủ biên. Tài liệu được thiết kế theo chương trình khung đào tạo trình độ Trung cấp cho nghề Nguội lắp ráp. Trong cấu trúc chương trình đào tạo tổng thể gồm 79 tín chỉ (1630 giờ), môn học Điện kỹ thuật giữ vị trí là môn học kỹ thuật cơ sở bắt buộc thuộc nhóm II.1, với thời lượng 3 tín chỉ (45 giờ, bao gồm 42 giờ lý thuyết và 3 giờ kiểm tra). Môn học được bố trí giảng dạy ở giai đoạn đầu khóa học nhằm cung cấp nền tảng lý thuyết điện trước khi người học tiếp cận các mô đun chuyên môn như Lắp ráp mạch điện cơ bản (MĐ 17), Hàn điện cơ bản (MĐ 18) hay Lắp đặt máy công cụ (MĐ 26).

Mục tiêu học tập của giáo trình xác định rõ ba chuẩn đầu ra chính:

  • Kiến thức (A1, A2): Nắm vững các khái niệm cơ bản về mạch điện, lực từ; giải thích được cấu tạo, nguyên lý làm việc của hệ thống điện xoay chiều một pha, ba pha; mô tả quy chuẩn ký hiệu và công dụng của các khí cụ đóng cắt, bảo vệ mạch điện.
  • Kỹ năng (B1, B2): Vận dụng kiến thức cấu tạo và nguyên lý hoạt động của mạch điện xoay chiều vào thực tế lắp ráp; vận dụng chính xác các quy tắc vận hành và đấu nối khí cụ điện.
  • Năng lực tự chủ và trách nhiệm (C1): Hình thành ý thức học tập nghiêm túc, tuân thủ quy chuẩn kỹ thuật an toàn điện, giữ gìn vệ sinh công nghiệp và bảo đảm an toàn cho người và thiết bị.

Cấu trúc giáo trình tiếp cận theo mô hình kết hợp chặt chẽ giữa giải tích mạch lý thuyết và cấu tạo thiết bị điện thực tế trong cơ khí chế tạo, định hướng phục vụ trực tiếp cho hoạt động nguội lắp ráp và vận hành máy công nghiệp.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Giáo trình gồm 5 chương chuyên đề với tiến trình logic từ giải tích mạch cơ bản, thiết bị biến đổi năng lượng điện - cơ, thiết bị biến đổi điện áp đến hệ thống khí cụ điều khiển:

  • Chương 1: Đại cương về dòng điện (10 giờ lý thuyết): Khái quát bản chất dòng điện một chiều, định luật Ôm cho đoạn mạch thuần trở ($I = U/R$), nhánh có sức điện động ($U = \sum R \cdot I - \sum E$) và toàn mạch; hệ thống định luật Kirchoff 1 ($\sum I = 0$) và Kirchoff 2 ($\sum E = \sum IR$); các đại lượng đặc trưng và sơ đồ thay thế mạch điện ($R, L, M, C, e, J$). Trình bày nguyên lý tạo ra dòng điện xoay chiều hình sin ($e = Blv$), các đại lượng đặc trưng ($X_m, \omega, f = 50\text{ Hz}, T = 0{,}02\text{ s}$), biểu diễn vector; phân tích ba thành phần công suất: tác dụng ($P = UI\cos\varphi$), phản kháng ($Q = UI\sin\varphi$), biểu kiến ($S = UI$) và phương pháp nâng cao hệ số công suất $\cos\varphi$ bằng tụ bù ($Q_C = -P(\tan\varphi_1 - \tan\varphi)$). Giới thiệu hệ thống điện ba pha đối xứng, cách đấu nối hình sao ($Y: I_d = I_p, U_d = \sqrt{3}U_p$) và tam giác ($\Delta: U_d = U_p, I_d = \sqrt{3}I_p$).
  • Chương 2: Máy phát điện (9 giờ: 8 lý thuyết, 1 kiểm tra): Phân loại máy phát điện một chiều (kích từ độc lập, song song, nối tiếp, hỗn hợp) và xoay chiều (đồng bộ, không đồng bộ). Cấu tạo chi tiết stator, rotor máy phát điện một chiều (lá thép $0{,}5 \div 1{,}0\text{ mm}$, chổi than đồng - graphit, cổ góp) cùng các nhược điểm tia lửa điện ở nhiệt độ $150 \div 180^\circ\text{C}$; cấu tạo máy phát điện xoay chiều ba pha; sơ đồ đấu nối máy phát với lưới điện quốc gia qua hệ thống cầu dao đảo chiều K1, K2, K3.
  • Chương 3: Động cơ điện (9 giờ: 8 lý thuyết, 1 kiểm tra): Phân tích mô men điện từ ($M = K_M \Phi I_ư$) và công suất điện từ ($P_{đt} = M\omega = E_ư I_ư$) của động cơ một chiều; cấu tạo và nguyên lý hoạt động của động cơ không đồng bộ một pha (từ trường đập mạch phân tích thành hai từ trường quay thuận $B_1$ và ngược $B_2$); cấu tạo động cơ không đồng bộ ba pha (rotor lồng sóc và rotor dây quấn), công thức tính tốc độ từ trường quay ($n_1 = 60f/p$), tốc độ trượt ($n_2 = n_1 - n$) và hệ số trượt định mức ($s = 0{,}02 \div 0{,}06$).
  • Chương 4: Máy biến áp (6 giờ lý thuyết): Nhiệm vụ, yêu cầu, phân loại, cấu tạo lõi thép, dây quấn, nguyên lý biến đổi điện áp xoay chiều và sơ đồ lắp đặt máy biến áp trong hệ thống cấp điện.
  • Chương 5: Khí cụ điều khiển và bảo vệ mạch điện (11 giờ: 10 lý thuyết, 1 kiểm tra): Cấu tạo, nguyên lý của khí cụ đóng cắt, điều khiển, bảo vệ (aptomat, rơ le, cầu chì); sơ đồ mạch điện điều khiển máy phát điện và mạch điều khiển mở máy động cơ điện.

Kiến thức nền tảng được xây dựng

  • Lý thuyết điện từ trường: Định luật cảm ứng điện từ Faraday, định luật Lenz xác định chiều dòng điện cảm ứng, quy tắc bàn tay phải (máy phát) và quy tắc bàn tay trái (động cơ).
  • Nguyên lý giải tích mạch: Ứng dụng định luật Ôm và hệ phương trình Kirchoff để xác định dòng điện, điện áp trên các nhánh mạch phức tạp; phương pháp số phức và đồ thị vector biểu diễn dòng xoay chiều.
  • Hệ thống truyền tải và chuyển hóa năng lượng: Khái niệm tam giác công suất ($P, Q, S$), hệ số trượt $s$ của máy điện không đồng bộ, nguyên lý tạo từ trường quay bằng hệ thống dòng điện ba pha lệch pha $120^\circ$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thiết lập sơ đồ thay thế mạch điện; tính toán tham số dòng điện dây, điện áp dây trong mạch ba pha; tính chọn dung lượng tụ bù $C$ để nâng cao hệ số công suất.
  • Kỹ năng phân tích: Đọc hiểu bảng thông số định mức ghi trên nhãn máy điện ($P_{đm}, U_{đm}, I_{đm}, n_{đm}$); nhận diện các ký hiệu quy chuẩn đầu cực máy điện theo tiêu chuẩn Việt Nam, Nga, Mỹ.
  • Năng lực ứng dụng nghề: Thao tác đấu nối sơ đồ vận hành động cơ, máy phát điện và bố trí khí cụ bảo vệ mạch điện đúng quy trình kỹ thuật.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình quy định cụ thể định hướng sư phạm và phương pháp đánh giá môn học theo quy chuẩn đào tạo nghề:

  • Cách tiếp cận sư phạm của giảng viên: Giảng viên áp dụng phương pháp dạy học tích cực, bao gồm trình chiếu phương tiện trực quan (projector), thuyết trình ngắn gọn, dạy học nêu vấn đề và hướng dẫn giải bài tập kỹ thuật mẫu. Trong các nội dung thực tế, giảng viên sử dụng tranh vẽ, mô hình mô phỏng máy biến áp và động cơ điện để thị phạm cấu tạo chi tiết và cơ chế tạo mô men quay.
  • Quy định đối với người học: Người học phải nghiên cứu trước giáo trình và tài liệu tham khảo trước khi lên lớp; tham gia thảo luận nhóm nhỏ (từ 2 đến 3 người) để giải quyết các chủ đề tính toán mạch điện và viết báo cáo kỹ thuật. Người học bắt buộc phải tham dự tối thiểu 70% tổng thời lượng môn học; trường hợp vắng quá 30% thời lượng phải học lại môn học mới được xét dự thi.
  • Hình thức và phương pháp đánh giá: Áp dụng Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ trưởng Bộ Lao động – Thương binh và Xã hội. Thang điểm đánh giá là thang điểm 10, tính điểm tổng kết môn học theo trọng số:
    • Điểm đánh giá quá trình (trọng số 40%): Gồm 01 bài kiểm tra thường xuyên (hệ số 1, hình thức tự luận/trắc nghiệm/thuyết trình sau 7 giờ, đánh giá chuẩn đầu ra A1, C1) và các bài kiểm tra định kỳ (hệ số 2, hình thức viết kết hợp thực hành/báo cáo sau 19 giờ, đánh giá chuẩn A2, A3, B1, B2, C1).
    • Điểm thi kết thúc môn học (trọng số 60%): Tổ chức sau khi hoàn thành 45 giờ môn học bằng hình thức vấn đáp kết hợp thực hành trên mô hình mô phỏng, đánh giá toàn diện chuẩn đầu ra A1, A2, A3, B1, B2, C1, C2.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Điện kỹ thuật thể hiện rõ tính chuẩn hóa và cập nhật kỹ thuật phục vụ nghề cơ khí qua các điểm chính:

  • Hệ thống hóa quy chuẩn ký hiệu quốc tế: Giáo trình đối chiếu và cung cấp đồng thời bảng ký hiệu các đầu cực của máy phát điện và động cơ điện theo ba tiêu chuẩn kỹ thuật phổ biến: tiêu chuẩn Việt Nam (Đầu máy phát: FA; Cuộn kích thích: KT; Mát: M; Ắc quy: A), tiêu chuẩn Nga (Я, Ш, M, Б) và tiêu chuẩn Mỹ (GEN, F, GRD, BAT). Việc này giúp học viên nhận diện chính xác các cực đấu nối khi thao tác trên các thiết bị nhập khẩu khác nhau.
  • Tích hợp ứng dụng kỹ thuật thực tế: Nội dung gắn liền với các bài toán vận hành công nghiệp, bao gồm: giải pháp bù công suất phản kháng bằng tụ điện song song nhằm giảm tổn hao điện áp trên đường dây; cấu tạo máy phát điện xoay chiều sử dụng stator làm phần ứng giúp lấy điện trực tiếp an toàn hơn phương pháp dùng cổ góp; sơ đồ tự động nạp/ngắt ắc quy trên phương tiện cơ giới theo mức điện áp; sơ đồ chuyển đổi nguồn điện lưới - máy phát dự phòng thông qua hệ thống cầu dao K1, K2, K3.
  • Gắn kết với hệ thống tài liệu chuyên ngành chuẩn mực: Nội dung giáo trình được tổng hợp và kế thừa từ các tài liệu học thuật chính thống: Giáo trình Kỹ thuật điện (Tổng cục Dạy nghề, 2012), Giáo trình Kỹ thuật điện (Đặng Văn Hào, Lê Văn Doanh - NXB Giáo dục, 2010), Giáo trình Kỹ thuật điện (Lê Thị Thanh Hoàng - NXB ĐHQG TP.HCM, 2008), Giáo trình Kỹ thuật Điện tử (Lê Thị Hồng Thắm, 2009).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được xác định phạm vi và đối tượng áp dụng rõ ràng trong văn bản đào tạo:

  • Học sinh, sinh viên đào tạo nghề: Giáo trình là tài liệu học tập bắt buộc của học viên trình độ Trung cấp nghề Nguội lắp ráp tại Trường Cao đẳng Cơ giới, phục vụ hoàn thành môn học MH 07 trong khung chương trình đào tạo kỹ thuật cơ sở.
  • Điều kiện tiên quyết (Prerequisites): Người học cần nắm vững kiến thức vật lý phổ thông liên quan đến điện từ học cơ bản (dòng điện, từ trường, điện tích) và các phép toán giải tích đại số, lượng giác cơ bản để tiếp thu các nội dung tính toán giải mạch, góc pha ($\omega t + \psi$) và phân tích biểu đồ vector.
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là giáo trình chuẩn để giảng viên biên soạn đề cương bài giảng, thiết kế câu hỏi thảo luận nhóm, bài tập tính toán và xây dựng ngân hàng đề kiểm tra đánh giá theo chuẩn A1–C2.
  • Kỹ thuật viên và người tự học: Tài liệu phù hợp làm tài liệu tra cứu kỹ thuật cho công nhân, thợ lắp ráp cơ khí, thợ sửa chữa thiết bị công nghiệp cần củng cố kiến thức về sơ đồ nối dây ba pha (sao - tam giác), đặc tính vận hành máy điện và nguyên lý khí cụ điều khiển, bảo vệ mạch.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?
Tài liệu được biên soạn phục vụ trực tiếp cho người học trình độ Trung cấp nghề Nguội lắp ráp, đồng thời làm tài liệu tham khảo kỹ thuật cơ sở cho thợ cơ khí và kỹ thuật viên bảo trì thiết bị.

2. Cần kiến thức nền nào để học môn học này?
Người học cần có kiến thức nền tảng về vật lý điện học (khái niệm hiệu điện thế, cường độ dòng điện, từ trường) và toán học phổ thông (hàm số lượng giác, hệ phương trình) để giải các bài toán mạch điện một chiều và xoay chiều.

3. Điểm khác biệt của giáo trình này so với các giáo trình kỹ thuật điện khác?
Giáo trình tinh giản các phần chứng minh lý thuyết điện từ phức tạp, tập trung cấu trúc nội dung gắn liền với nghề nguội lắp ráp: đối chiếu ký hiệu máy điện theo tiêu chuẩn Việt - Nga - Mỹ, phân tích trực tiếp sơ đồ đấu dây sao/tam giác, sơ đồ điều khiển máy phát và động cơ điện.

4. Làm sao để tự học hiệu quả với giáo trình này?
Người học cần nghiên cứu nội dung lý thuyết trước buổi học, hoàn thành các bài tập tính toán ở cuối mỗi chương, đối chiếu sơ đồ lý thuyết với tranh vẽ cấu tạo hoặc mô hình học cụ và tham gia thảo luận nhóm 2–3 người.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?
Người học có thể tham khảo các giáo trình được trích dẫn ở danh mục tham khảo như: Giáo trình Kỹ thuật điện (Tổng cục Dạy nghề, 2012), Giáo trình Kỹ thuật điện (NXB Giáo dục, 2010), Giáo trình Kỹ thuật Điện tử (Lê Thị Hồng Thắm, 2009).

Kết luận (150 từ)

Giáo trình Điện kỹ thuật (MH 07) của Trường Cao đẳng Cơ giới cung cấp hệ thống kiến thức kỹ thuật cơ sở chuẩn hóa về mạch điện một chiều, mạch xoay chiều một pha, ba pha, nguyên lý máy phát điện, động cơ điện, máy biến áp và hệ thống khí cụ đóng cắt, bảo vệ. Lộ trình học tập được thiết kế khoa học từ phân tích bản chất dòng điện, tính toán công suất và hệ số công suất ở Chương 1; nghiên cứu đặc tính cấu tạo của máy điện tĩnh và máy điện quay ở Chương 2, 3, 4; đến việc ứng dụng sơ đồ điều khiển, bảo vệ mạch ở Chương 5. Đây là nền tảng lý thuyết bắt buộc giúp học viên tích lũy đủ năng lực chuyên môn để tiếp tục thực hiện các mô đun lắp ráp cơ điện chuyên sâu (MĐ 14 đến MĐ 28) trong chương trình đào tạo nghề Nguội lắp ráp.
