THÔNG TIN THƯ MỤC VÀ MÔ TẢ HỌC THUẬT: GIÁO TRÌNH ĐIỆN KỸ THUẬT (MÃ MÔN HỌC: MH09)

Tổng quan về giáo trình

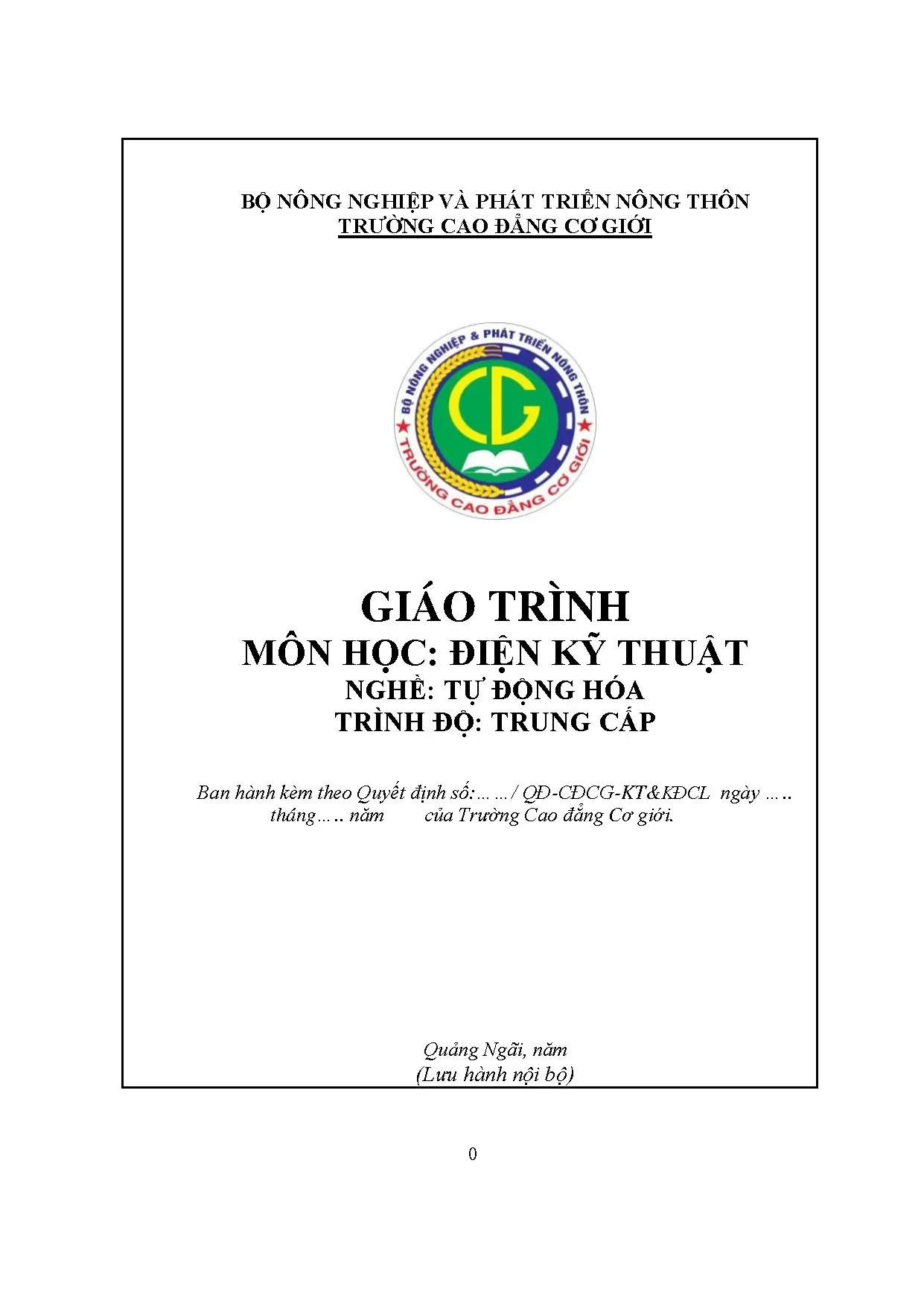

Giáo trình Điện kỹ thuật (Mã môn học: MH09) là tài liệu đào tạo nội bộ do Trường Cao đẳng Cơ giới (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn, địa chỉ tại Quảng Ngãi) biên soạn và ban hành, do tác giả Ngô Thị Bích Tần làm chủ biên. Giáo trình được thiết kế với thời lượng 30 giờ (bao gồm 21 giờ lý thuyết, 7 giờ thực hành/thảo luận/bài tập và 2 giờ kiểm tra), tương đương 2 tín chỉ, thuộc khối môn học kỹ thuật cơ sở (khối II.1) trong chương trình khung đào tạo nghề Tự động hóa công nghiệp ở trình độ Trung cấp.

Trong cấu trúc chương trình đào tạo nghề Tự động hóa công nghiệp (tổng quy mô 89 tín chỉ, 1.923 giờ), môn học MH09 giữ vai trò nền tảng kỹ thuật tiên quyết, được bố trí giảng dạy trước các mô-đun chuyên môn kỹ thuật như Vẽ kỹ thuật (MH10), Máy điện (MĐ11), Điện cơ bản (MĐ12) và Kỹ thuật điện tử cơ bản (MĐ13). Mục tiêu học tập (learning outcomes) của giáo trình được xác định rõ:

  • Về mặt kiến thức (Chuẩn A1): Người học trình bày được các định luật cơ bản về điện học; nắm vững các khái niệm về điện áp, dòng điện một chiều, dòng điện xoay chiều hình sin và ba pha; phân tích bản chất từ trường, vật liệu từ và hiện tượng cảm ứng điện từ; vận dụng các hệ thức để tính toán thông số mạch ở trạng thái xác lập, đồng thời phân tích và biến đổi các sơ đồ mạch phức tạp về dạng đơn giản.
  • Về năng lực tự chủ và trách nhiệm (Chuẩn C1): Rèn luyện tính nghiêm túc, cẩn trọng và chuẩn xác trong phân tích kỹ thuật điện.

Cấu trúc giáo trình gồm 4 chương chính, tổ chức theo trình tự logic từ mạch điện tuyến tính một chiều, lý thuyết từ trường và cảm ứng điện từ, mạch xoay chiều hình sin (1 pha, 3 pha) đến mạch phi tuyến và mạch lọc. Đặc điểm kết cấu của tài liệu là sự tích hợp giữa phần định nghĩa giải tích, các biểu thức toán học của định luật vật lý và hệ thống ví dụ giải mạch cụ thể bằng số liệu mẫu.

       CHƯƠNG TRÌNH ĐÀO TẠO NGHỀ TỰ ĐỘNG HÓA CÔNG NGHIỆP

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân bổ toàn bộ khối lượng kiến thức qua 4 chương chuyên đề:

                  CẤU TRÚC 4 CHƯƠNG GIÁO TRÌNH MH09
  • Chương 1: Mạch điện một chiều (10 giờ): Trình bày định nghĩa dòng điện một chiều, cường độ dòng điện $I = \frac{q}{t}$ (hoặc dòng tức thời $i = \frac{dq}{dt}$), mật độ dòng điện $\delta = \frac{I}{S}$. Mô hình hóa mạch điện qua các phần tử: nguồn (biểu thị bằng sức điện động $E$ và điện trở trong $r_0$), dây dẫn, phụ tải ($R$), thiết bị đóng cắt (công tắc, cầu dao, aptomat, máy cắt), thiết bị bảo vệ (cầu chì, rơle) và thiết bị đo lường (ampe kế, vôn kế, công tơ). Trình bày kết cấu hình học mạch điện gồm nhánh, nút, vòng. Thiết lập các định luật cơ bản: Định luật Ohm cho đoạn mạch ($I = \frac{U}{R}$) và toàn mạch ($I = \frac{E}{R + r_0}$); công của dòng điện $A = UIt$, công suất phát và tiêu tán với phương trình cân bằng công suất $P_f = P + \Delta P_0$; định luật Joule – Lenz ($Q = R I^2 t$); định luật điện phân Faraday ($m = \frac{A \cdot I \cdot t}{n \cdot F}$); hiện tượng nhiệt điện. Phần giải mạch cung cấp các phương pháp: biến đổi điện trở nối tiếp, song song, biến đổi tam giác – sao ($\Delta - Y$), biến đổi nguồn tương đương ($e = R \cdot j$), hệ phương trình Định luật Kirchhoff 1 ($\sum I_{\text{nút}} = 0$) và Kirchhoff 2 ($\sum e = \sum i R$), phương pháp dòng điện nhánh, phương pháp dòng điện vòng và phương pháp điện áp hai nút ($g_{AA} \phi_A = \sum E \cdot g$).
  • Chương 2: Từ trường và cảm ứng điện từ (5 giờ): Khảo sát tương tác từ, khái niệm từ trường và đường cảm ứng từ. Mô tả từ trường của dây dẫn thẳng, vòng dây, ống dây (xác định theo quy tắc vặn nút chai) và nam châm vĩnh cửu. Định nghĩa các đại lượng: sức từ động $F = I \cdot W$ (với $W$ là số vòng dây), cường độ từ trường $H = \frac{F}{l}$ (tại điểm ngoài dây dẫn thẳng: $H = \frac{I}{2\pi a}$; tại điểm trong dây dẫn: $H = \frac{I \cdot b}{2\pi r^2}$), cường độ từ cảm $B = \mu \cdot H$. Phân loại vật liệu từ thành sắt từ cứng (chu trình từ hóa rộng, từ dư lớn, chế tạo nam châm vĩnh cửu từ hợp kim Fe-W-Cr-C-Al-Ni), sắt từ mềm (chu trình từ hóa hẹp, từ trễ bé, chế tạo lõi máy điện từ tôn silic, Fe-Si-Al) và vật liệu sắt từ đặc biệt (ferit, oxit sắt làm việc ở tần số cao). Thiết lập hiện tượng cảm ứng điện từ, tự cảm và hỗ cảm.
  • Chương 3: Dòng điện xoay chiều hình sin (10 giờ): Trình bày khái niệm dòng điện xoay chiều, giải toán mạch xoay chiều không phân nhánh và phân nhánh, khảo sát hệ thống mạch xoay chiều 3 pha và phân tích ứng dụng của điện xoay chiều trong lưới điện và thiết bị công nghiệp.
  • Chương 4: Mạch điện phi tuyến (5 giờ): Nghiên cứu các đặc tính của phần tử phi tuyến, các phương pháp giải mạch phi tuyến, phân tích mạch có dòng điện không sin và nguyên lý cấu tạo của mạch lọc điện.

Kiến thức nền tảng được xây dựng

Nội dung giáo trình tập trung kiến thiết ba trụ cột lý thuyết mạch:

  1. Lý thuyết trường điện từ và chuyển hóa năng lượng: Thiết lập mối liên hệ giữa điện trường, từ trường và sự bảo toàn công – công suất ($P_f = P + \Delta P_0$) trong hệ thống điện khép kín.
  2. Nguyên lý mạng mạch tuyến tính: Xây dựng cấu trúc không gian mạch điện dựa trên lý thuyết đồ thị sơ bộ (nhánh, nút, vòng) và các định luật bảo toàn điện tích (Kirchhoff 1) cùng định luật bảo toàn thế năng điện trường (Kirchhoff 2).
  3. Mô hình hóa phần tử và vật liệu kỹ thuật: Phân tích bản chất của nguồn thực ($E, r_0$), tải thuần trở, cuộn cảm, cũng như phản ứng từ hóa của các nhóm vật liệu sắt từ kỹ thuật.

Kỹ năng phát triển

Thông qua các ví dụ tính toán số liệu và bài tập cuối chương, giáo trình hình thành các nhóm năng lực kỹ thuật:

  • Kỹ năng tính toán kỹ thuật: Sử dụng công thức định luật Ohm, Joule – Lenz và Faraday để tính toán dòng điện, điện áp, công suất tiêu thụ và nhiệt lượng tỏa ra trên mạch.
  • Kỹ năng phân tích và biến đổi sơ đồ: Biến đổi cấu trúc điện trở tam giác sang sao ($\Delta - Y$), chuyển đổi qua lại giữa mô hình nguồn áp nối tiếp điện trở và nguồn dòng song song điện trở.
  • Kỹ năng giải hệ phương trình mạch điện: Thiết lập hệ phương trình đại số tuyến tính từ $(m - 1)$ nút độc lập và $[n - (m - 1)]$ mạch vòng độc lập bằng phương pháp dòng nhánh, phương pháp dòng điện vòng hoặc phương pháp thế hai nút để tìm chính xác trị số dòng điện nhánh.

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể định hướng sư phạm và phương thức đánh giá áp dụng cho môn học theo quy chuẩn đào tạo nghề:

             QUY TRÌNH TỔ CHỨC DẠY - HỌC VÀ ĐÁNH GIÁ (MH09)
  • Phương pháp sư phạm: Kết hợp dạy học tích cực bao gồm trình chiếu projector, thuyết trình ngắn, giảng dạy nêu vấn đề, hướng dẫn đọc tài liệu và phân tích bài tập cụ thể. Trong giờ thực hành/thí nghiệm, giảng viên thực hiện thao tác mẫu, hướng dẫn học viên thực hiện theo nhóm nhỏ và sửa sai trực tiếp trên mô hình học cụ mô phỏng mạch điện và thiết bị điều khiển.
  • Tổ chức tự học và làm việc nhóm: Người học được tổ chức thành các nhóm từ 2 đến 3 thành viên, nhận chủ đề nghiên cứu trước khi lên lớp, phân công nhiệm vụ cá nhân, thảo luận, ghi chép và nộp báo cáo nhóm.
  • Quy trình và phương thức kiểm tra – đánh giá: Áp dụng Quy chế đào tạo Trung cấp hệ chính quy theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/3/2017 của Bộ Lao động – Thương binh và Xã hội. Cơ cấu điểm môn học tính theo thang điểm 10 (làm tròn đến một chữ số thập phân), gồm hai phần:
    • Điểm đánh giá quá trình (trọng số 40%): Bao gồm 01 cột điểm kiểm tra thường xuyên (hệ số 1, hình thức kiểm tra viết/vấn đáp/thuyết trình sau 5 giờ học để kiểm tra chuẩn A1, C1) và 02 cột điểm kiểm tra định kỳ (hệ số 2, hình thức viết và thực hành sau 10 giờ để kiểm tra chuẩn A1, A2, B1, B2, C1).
    • Điểm thi kết thúc môn học (trọng số 60%): Tổ chức sau khi hoàn thành 30 giờ học, hình thức thi vấn đáp kết hợp thực hành thao tác trên mô hình mạch điện nhằm đánh giá toàn diện chuẩn đầu ra (A1, A2, A3, B1, B2, C1).
  • Điều kiện chuyên cần: Người học bắt buộc phải tham dự tối thiểu 70% thời lượng các giờ giảng tích hợp; nếu nghỉ quá 30% tổng số giờ, học viên không đủ điều kiện dự thi và phải học lại môn học.

Điểm nổi bật và cập nhật

  1. Kế thừa các tài liệu lý thuyết mạch chuẩn mực: Nội dung giáo trình được biên soạn dựa trên sự chọn lọc và kế thừa trực tiếp từ các giáo trình kỹ thuật điện kinh điển tại Việt Nam, bao gồm:
    • Điện kỹ thuật (Nguyễn Viết Hải, NXB Lao động – Xã hội, 2004).
    • Cơ sở kỹ thuật điện và Kỹ thuật điện đại cương (Hoàng Hữu Thận, NXB Kỹ thuật 1980, NXB Đại học và Trung học chuyên nghiệp 1976, 1980).
    • Giáo trình kỹ thuật điện (Vụ Trung học chuyên nghiệp và Dạy nghề – Phạm Thị Cư chủ biên, NXB Giáo dục, 1996, 2005).
    • Cơ sở lý thuyết mạch điện (Nguyễn Bình Thành, Đại học Bách khoa Hà Nội, 1980).
  2. Gắn kết chặt chẽ với thiết bị thực tế trong công nghiệp: Giáo trình không trừu tượng hóa các phần tử mạch mà gắn liền ký hiệu lý thuyết với các thiết bị công nghiệp cụ thể: nguồn phát (máy phát, ắc quy), thiết bị đóng cắt (aptomat, máy cắt không khí, cầu dao), thiết bị bảo vệ (rơle, cầu chì) và thiết bị đo lường (ampe kế, vôn kế, công tơ đo điện năng).
  3. Hệ thống ví dụ mẫu phân tích định lượng chi tiết: Cung cấp các ví dụ tính toán bước-qua-bước đối với từng phương pháp giải mạch một chiều phức tạp (như giải mạch cầu điện trở bằng biến đổi $\Delta - Y$, giải hệ 3 phương trình dòng nhánh, phương pháp dòng điện vòng và phương pháp điện thế nút với các số liệu cụ thể như nguồn $E_1 = 180\text{V}$, $E = 240\text{V}$, hệ trở kháng $R = 6,\Omega, 12,\Omega, 15,\Omega, 21,\Omega$).

Đối tượng sử dụng giáo trình

  • Học sinh trình độ Trung cấp nghề Tự động hóa công nghiệp: Giáo trình là tài liệu học tập bắt buộc cho môn học MH09.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức văn hóa phổ thông và các môn học đại cương như Tin học (MH05), Chính trị (MH01), đồng thời có kiến thức toán học cơ bản về giải hệ phương trình đại số tuyến tính để phục vụ tính toán mạch điện.
  • Giảng viên chuyên ngành điện – tự động hóa: Tài liệu được dùng làm căn cứ xây dựng giáo án tích hợp, phân bổ thời lượng giảng dạy lý thuyết (21 giờ), bố trí bài tập/thực hành trên mô hình (7 giờ) và thiết kế đề kiểm tra định kỳ, đề thi kết thúc môn.
  • Tài liệu tham khảo kỹ thuật: Dùng cho học viên các khóa đào tạo nghề ngắn hạn, công nhân kỹ thuật vận hành, lắp đặt và sửa chữa mạch điện trong các nhà máy, xí nghiệp công nghiệp, cũng như cán bộ quản lý nhân lực kỹ thuật tham khảo tiêu chuẩn kiến thức cơ sở.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn chuẩn hóa cho học sinh trình độ Trung cấp chuyên ngành Tự động hóa công nghiệp. Ngoài ra, giáo trình phù hợp làm tài liệu bồi dưỡng tay nghề cho công nhân kỹ thuật trực tiếp vận hành, bảo trì mạng điện và thiết bị điều khiển trong nhà máy.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận môn học?

Người học cần nắm vững kiến thức toán học cơ bản (các phép biến đổi đại số, giải hệ phương trình tuyến tính nhiều ẩn số, tính toán lượng giác cơ bản) và các khái niệm vật lý phổ thông về dòng điện, điện tích và định luật Ohm.

3. Cấu trúc nội dung của giáo trình có điểm gì khác biệt so với các giáo trình vật lý đại cương?

Giáo trình tinh giản các phần chứng minh giải tích vi tích phân phức tạp, tập trung vào kỹ thuật mô hình hóa mạch điện công nghiệp (nguồn, tải, thiết bị bảo vệ, khí cụ đóng cắt), phân loại thực tế vật liệu từ (sắt từ cứng, sắt từ mềm, ferit) và trang bị các thuật toán giải mạch thực hành (biến đổi $\Delta - Y$, dòng nhánh, dòng vòng, thế nút).

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần đọc trước nội dung lý thuyết từng chương, làm việc theo nhóm 2–3 người để giải quyết các chủ đề thảo luận được giao, tự giải lại các bài toán mẫu (từ Ví dụ 1 đến Ví dụ 5 trong Chương 1) và hoàn thành hệ thống 16 bài tập cuối chương trước khi thực hành trên mô hình mạch điện.

5. Những tài liệu tham khảo chính thống nào được khuyến nghị đọc song song?

Người học nên tham khảo các tài liệu nền tảng được trích dẫn trong giáo trình: Cơ sở lý thuyết mạch điện (Nguyễn Bình Thành), Điện kỹ thuật (Nguyễn Viết Hải), Cơ sở kỹ thuật điện và Bài tập Kỹ thuật điện đại cương (Hoàng Hữu Thận), cùng Giáo trình kỹ thuật điện (Vụ Trung học chuyên nghiệp và Dạy nghề).

Kết luận

Giáo trình Điện kỹ thuật (MH09) của Trường Cao đẳng Cơ giới là tài liệu giảng dạy cơ sở kỹ thuật xác lập nền tảng lý thuyết mạch và trường điện từ cho nghề Tự động hóa công nghiệp. Với lộ trình 30 giờ đào tạo tích hợp, giáo trình dẫn dắt người học từ các khái niệm mạch điện một chiều, định luật điện từ trường đến mạch xoay chiều và mạch phi tuyến.

Việc làm chủ các nội dung trong giáo trình MH09 là điều kiện tiên quyết để người học tiếp thu thành công các mô-đun chuyên ngành tiếp theo trong chương trình đào tạo như Máy điện (MĐ11), Kỹ thuật điện tử cơ bản (MĐ13), Điện tử công suất (MĐ18), Điều khiển lập trình PLC (MĐ19, MĐ20) và Lắp đặt hệ thống cơ điện tử (MĐ26).
