Giáo Trình Công Nghệ Phay CNC Phần 1

Giáo trình kỹ thuật về công nghệ phay cnc phần 1, biên soạn theo chương trình đào tạo chuẩn, hệ thống hóa kiến thức từ cơ bản đến nâng cao.

• Đề tài: Giáo Trình Công Nghệ Phay CNC Phần 1 - Hướng Dẫn Chi Tiết

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. Chuong 1: CONG NGHE GIA CONG PHAY
• 1.1. DINH NGHIA CAC THUÂT NGƯ
• 1.2. CHON QUY TRINH
• 1.2.1. Thành phần và vật liệu phôi
• 1.2.2. Ung dng
• 1.2.3. Xử lý sự cố
• 1.3. TONG QUAN VE HE THONG
• 1.3.1. Phay mặt phẳng
• 1.3.2. Phay tốc đô cao
• 1.3.3. Phay mặt hiệu suất cao
• 1.3.4. Phay tinh véi dang insert wiper
• 1.3.5. Phay định hình (phay bién dang)- Profile Milling
• 1.4. TONG QUAN VE HOAT ĐÔNG PHAY
• 1.4.1. Phuong phdp phay
• 1.4.2. Phương pháp phay hiện đại
• 1.5. CHON INSERT VA UNG DUNG
• 1.5.1. Chỉ tiêu chọn dao trong gia công phay
• 1.5.2. Chon hinh dang cua insert
• 1.5.3. Cách chọn cấp đô của insert
• 1.5.4. Hình đáng và các cấp độ insert
• 1.5.5. Lớp đành riêng cho ISO P,M và K
• 1.6. CHON DAO CẤT VÀ ƯNG DUNG
• 1.6.1. Chỉ tiêu chọn đao
• 1.6.2. Chon số lưỡi đao
• 1.6.3. Lực cắt và góc vào đao
• 1.6.4. Trục và tâm lực cắ
• 1.6.5. Lượng ăn đao bù cho insert đạng tròn
• 1.6.6. Lượng ăn đao bù cho góc vào khác nhau
• 1.7. TINH TOẤN DƯLIÊU
• 1.8. GƠI Y AP DUNG PHAY
• 2. Chuong 2: CONG NGHE, GA DAO
• 2.1. LICH SƯ VA SỐ LIÊU CƠ BẢN
• 2.1.1. Hê thống cơ ban
• 2.1.2. Hê thông đô ga hiên nay
• 2.1.3. Lich sư can dao
• 2.1.4. Cách gá các loại đao
• 2.1.5. Hê thông thay dao nhanh
• 2.1.6. Sư phat triên ấn tương cưa may gia công
• 2.2. MO-DUN DAO
• 2.2.1. Sư dung thay đao nhanh
• 2.2.2. Giam thơi gian chết trong qua trihh gia công
• 2.2.3. Hê thống mô-đun đao
• 2.2.4. Giam thiểu tối đa đô ga tôn kho
• 2.2.5. Bô nối COROMANT CAPTO
• 2.2.6. Cac tinh nang va'loi ich cua khop néi
• 2.3. MO-DUN CHO DAO MAY PHAY
• 2.3.1. Truc chính quay va định nghiã các trục
• 2.3.2. Pham vi ga dao thương duhg
• 2.3.3. Mô-đun dao cho may phay
• 2.3.4. Tịch hợp truc chính trong may phay
• 2.3.5. Sư kết hợp phư hợp vơi đô cưng vưäg tốt nhất cơ thể
• 2.3.6. Dao giảm chấn

Tóm tắt

I. Tổng quan về giáo trình công nghệ phay CNC hiện đại

Công nghệ phay CNC giữ vai trò nòng cốt trong ngành chế tạo máy. Quá trình cắt gọt kim loại đòi hỏi kiến thức chính xác về động học máy và dụng cụ cắt. Tài liệu giáo trình công nghệ phay CNC phần 1 hệ thống hóa toàn diện các nguyên lý phay cơ bản. Nội dung tập trung vào kết cấu dao phay, vật liệu mảnh hợp kim và cơ chế tạo phoi. Hệ thống máy phay hiện đại tích hợp trục chính tốc độ cao cùng cơ cấu điều khiển linh hoạt. Do đó, việc nắm vững thông số hình học của dao là yêu cầu bắt buộc đối với kỹ sư cơ khí. Độ cứng vững của toàn bộ hệ thống bao gồm máy, đồ gá, dao cụ và phôi quyết định trực tiếp tới dung sai sản phẩm. Phương pháp phay truyền thống bộc lộ nhiều điểm hạn chế khi gia công bề mặt phức tạp. Ngược lại, kỹ thuật phay CNC chuẩn hóa quy trình bằng đường chạy dao mượt mà. Việc tiếp cận giáo trình bài bản giúp doanh nghiệp chuẩn hóa quy trình sản xuất. Đội ngũ vận hành sẽ kiểm soát tốt chế độ cắt, giảm thiểu phế phẩm và kéo dài tuổi thọ dao cụ đáng kể.

1.1. Nguyên lý hình học và kết cấu mảnh dao phay

Mảnh dao phay CNC sở hữu các góc cắt đặc trưng nhằm tối ưu lực cắt. Góc tiếp xúc của dao quyết định hướng thoát phoi và độ phân bố lực. Dao phay gắn mảnh góc chín mươi độ tạo góc vuông chuẩn trên thành chi tiết. Góc cắt bốn mươi lăm độ lại giảm lực hướng tâm, bảo vệ trục chính hiệu quả. Mảnh dao tròn mang lại độ bền cơ học cao nhất cho các nguyên công thô. Vật liệu hạt carbide siêu mịn kết hợp lớp phủ TiAlN giúp chống mài mòn nhiệt. Hình học rãnh thoát phoi ngăn hiện tượng kẹt phoi trong quá trình gia công tốc độ cao. Lựa chọn đúng hình học mảnh dao giúp giảm tải rung động trên toàn hệ thống.

1.2. Khớp nối dao Coromant Capto và độ cứng vững

Hệ thống gá kẹp giữ vai trò then chốt đối với độ chính xác gia công phay. Khớp nối Coromant Capto tạo liên kết đa giác tự định tâm với độ cứng vững cực cao. Bề mặt tiếp xúc côn kép triệt tiêu độ đảo trục khi cắt ở tốc độ lớn. Thiết kế module cho phép lắp ghép dao linh hoạt theo từng chiều sâu hốc cắt. Kích thước chuôi dao từ ISO bốn mươi đến ISO năm mươi đáp ứng tải trọng gia công nặng. Khi tỷ lệ chiều dài dao trên đường kính tăng cao, khớp nối Capto giúp giảm thiểu độ võng thân dao. Độ lệch tâm nhỏ bảo đảm tải trọng chia đều cho từng lưỡi cắt. Do đó, tuổi thọ dụng cụ duy trì ổn định và giảm thiểu chi phí bảo dưỡng.

II. Phân tích thách thức trong giáo trình công nghệ phay CNC

Gia công phay CNC luôn đối mặt với hiện tượng rung động và quá nhiệt bề mặt tiếp xúc. Lực cắt thay đổi liên tục tạo xung kích động lên thân dao và chi tiết. Khi gia công các phôi thép hợp kim có độ cứng cao, mảnh cắt chịu ứng suất nhiệt cực đại. Việc chọn sai góc vào dao hoặc sai bước tiến dao dẫn đến vỡ cạnh cắt đột ngột. Một vấn đề phổ biến là hiện tượng phay nghịch gây ma sát trượt lớn ở giai đoạn đầu của phoi. Ma sát sinh nhiệt làm biến cứng bề mặt chi tiết và gây mòn lưỡi cắt nhanh chóng. Ngoài ra, độ cứng vững của đồ gá kẹp chi tiết không bảo đảm sẽ sinh sai số hình học. Sự mất cân bằng giữa công suất máy và chiều sâu cắt gây quá tải trục chính. Các rãnh phay sâu thường bị kẹt phoi do áp lực dung dịch tưới nguội không đủ lớn. Khi phoi bị nghiền nát lần hai, bề mặt phay lập tức xuất hiện vết xước cơ học nghiêm trọng. Việc nhận diện rõ các nguyên nhân gây hỏng dao là bước đầu tiên để tối ưu hóa quy trình gia công.

2.1. Hiện tượng rung động và sai số gia công

Rung động trong quá trình phay bắt nguồn từ sự thiếu ổn định của hệ thống gá kẹp. Độ nhô của dao cắt vượt quá giới hạn an toàn làm suy giảm độ cứng vững. Khi tần số kích thích của dao trùng với tần số riêng của máy, hiện tượng cộng hưởng xuất hiện. Hậu quả là bề mặt gia công xuất hiện các vết lượn sóng không đạt yêu cầu độ nhám. Bên cạnh đó, rung động liên tục khiến mép cắt của mảnh hợp kim dễ bị mẻ vụn. Sai số kích thước chi tiết tăng dần theo thời gian cắt gọt. Trục chính của máy công cụ cũng chịu tác động tiêu cực, gây giảm tuổi thọ vòng bi. Việc loại bỏ rung động đòi hỏi tính toán cẩn thận chiều dài dao và chế độ cắt.

2.2. Sự cố mài mòn và phá hủy lưỡi cắt sớm

Nhiệt độ vùng cắt quá cao là tác nhân hàng đầu dẫn đến mòn mặt sau mảnh dao. Hiện tượng biến dạng dẻo xuất hiện khi tốc độ cắt vượt ngưỡng cho phép của vật liệu. Đối với vật liệu khó gia công như inox, phoi dễ bám dính gây tróc lớp phủ bảo vệ. Sự thay đổi chu kỳ nhiệt giữa vùng cắt và môi trường tưới nguội tạo ra các vết nứt nhiệt. Mảnh cắt có thể bị nứt vỡ theo phương vuông góc với cạnh cắt chính. Nếu bước tiến dao trên mỗi răng quá nhỏ, lưỡi dao sẽ trượt trên bề mặt thay vì tạo phoi. Lỗi này dẫn đến hiện tượng trơ dao và làm chai cứng lớp bề mặt kim loại. Kiểm soát chính xác chiều dày phoi là biện pháp ngăn ngừa hỏng hóc sớm.

III. Phương pháp tối ưu từ giáo trình công nghệ phay CNC chuẩn

Phương pháp phay thuận luôn là lựa chọn ưu tiên hàng đầu trong công nghệ phay CNC. Chiều dày phoi bắt đầu từ giá trị lớn nhất và giảm dần về không khi dao thoát phôi. Cơ chế này giảm thiểu ma sát trượt và hạn chế sinh nhiệt tại vùng tiếp xúc. Kỹ thuật đưa dao theo đường cung tròn (rolling into cut) giúp tránh va đập mạnh khi bắt đầu ăn phoi. Lực cắt tăng đều đặn, bảo vệ các cạnh cắt sắc bén của mảnh hợp kim. Kỹ sư cần tính toán bước tiến răng dựa trên chiều sâu cắt hướng tâm và đường kính dao. Khi tỷ lệ đường kính dao trên chiều rộng cắt lớn hơn mười, bước tiến phải được hiệu chỉnh bù trừ. Đối với phay vai bậc, việc duy trì góc vào dao chín mươi độ tạo sự cân bằng lực hoàn hảo. Hệ thống tưới nguội áp suất cao cần được định hướng chính xác vào điểm cắt để tống phoi ra ngoài. Ứng dụng giải pháp gia công đúng kỹ thuật nâng cao hiệu suất máy lên mức tối đa.

3.1. Kỹ thuật vào dao Rolling Into Cut

Kỹ thuật rolling into cut đưa dao vào phôi theo một cung tròn mượt mà. Phương pháp này ngăn chặn hiện tượng va đập cơ học khi dao tiếp xúc lần đầu. Khi cắt thẳng trực tiếp vào phôi, dao chịu tải trọng tức thời rất lớn. Tải trọng xung kích này thường gây mẻ cạnh cắt của các mảnh carbide giòn. Ngược lại, tiếp cận theo đường cong giúp chiều dày phoi tăng dần từ mức không. Lực cắt phân bổ đều đặn giúp hạn chế rung động và bảo vệ trục chính. Chiều dày phoi khi thoát dao cũng đạt giá trị không, loại bỏ hiện tượng bavia ở mép chi tiết. Kỹ thuật này đặc biệt quan trọng khi phay các bề mặt vai bậc hoặc phay rãnh hẹp.

3.2. Lựa chọn số răng dao và chế độ cắt hợp lý

Số lượng răng dao cắt phải tương thích với công suất trục chính và độ cứng phôi. Với máy chuẩn ISO bốn mươi hoặc nhỏ hơn, dao bước răng thưa là giải pháp tối ưu. Bước răng thưa giúp giảm lực cắt tổng thể và mở rộng không gian chứa phoi. Đối với gia công tinh vật liệu thép đúc, dao bước răng dày tăng tốc độ tiến bàn hiệu quả. Tốc độ cắt Vc và lượng chạy dao mỗi răng fz cần tra cứu theo từng nhóm vật liệu ISO. Việc kết hợp dao đường kính nhỏ hơn năm mươi milimét với đầu gá kẹp ngắn giúp tăng độ cứng vững. Thiết lập chế độ cắt chính xác bảo đảm năng suất bóc tách kim loại cao nhất mà vẫn giữ vững độ an toàn.

IV. Ứng dụng thực tế của giáo trình công nghệ phay CNC phần 1

Giáo trình công nghệ phay CNC phần 1 cung cấp nền tảng vững chắc cho sản xuất công nghiệp hiện đại. Các nguyên lý phay tiên tiến được ứng dụng rộng rãi trong chế tạo khuôn mẫu, công nghiệp ôtô và hàng không vũ trụ. Khả năng gia công chính xác các biên dạng 3D phức tạp phụ thuộc hoàn toàn vào chiến lược chạy dao chuẩn xác. Việc triển khai các trung tâm gia công 4 trục và 5 trục yêu cầu kỹ sư nắm rõ tương tác giữa dao và phôi. Sự kết hợp giữa hệ thống phần mềm CAM và công nghệ dao cắt Sandvik Coromant giúp rút ngắn thời gian lập trình. Dữ liệu cắt gọt tiêu chuẩn hóa giúp xưởng cơ khí kiểm soát chặt chẽ giá thành sản phẩm. Quá trình chuyển giao kiến thức từ giáo trình vào thực tiễn tạo đòn bẩy nâng cao năng lực cạnh tranh. Công nghệ phay CNC không chỉ tăng năng suất bóc tách kim loại mà còn đảm bảo độ bóng bề mặt vượt trội. Doanh nghiệp cơ khí ứng dụng bài bản tài liệu này sẽ vận hành dây chuyền liên tục và bền bỉ.

4.1. Ứng dụng trong gia công khuôn mẫu chính xác

Ngành công nghiệp chế tạo khuôn mẫu đòi hỏi độ chính xác kích thước và chất lượng bề mặt khắt khe. Các lòng khuôn dập và khuôn ép nhựa thường có biên dạng hình học phức tạp với nhiều góc lồi lõm. Việc áp dụng dao phay cầu và dao phay bo góc R giúp gia công tinh mượt mà. Dao phay gắn mảnh tròn phát huy hiệu quả cao trong các nguyên công bóc tách vật liệu thô lòng khuôn. Khớp nối có độ cứng vững cao giảm thiểu hiện tượng rung giật khi chạy dao tốc độ lớn. Nhờ đó, lượng dư gia công sau nguyên công phay thô được phân bố đồng đều cho bước phay tinh. Chi tiết lòng khuôn sau gia công giảm bớt thời gian đánh bóng thủ công đáng kể.

4.2. Tối ưu hóa chu trình gia công hàng loạt

Sản xuất linh kiện hàng loạt yêu cầu tính ổn định chu kỳ gia công và tối ưu chi phí dụng cụ. Chuẩn hóa quy trình phay CNC giúp rút ngắn thời gian phụ và loại bỏ sai số chủ quan của công nhân. Hệ thống kẹp dao nhanh Coromant Capto cho phép thiết lập và thay dao chỉ trong vài giây. Quy trình kiểm soát độ mòn dao theo chu kỳ cắt định sẵn giúp tránh sự cố dừng máy đột xuất. Doanh nghiệp có thể tính toán chính xác chi phí gia công trên từng đơn vị sản phẩm. Sự đồng bộ giữa máy công cụ, phần mềm CAM và đồ gá chuyên dụng tạo nên dây chuyền vận hành tự động liên tục. Năng lực đáp ứng các đơn hàng quy mô lớn nhờ vậy được nâng cao rõ rệt.

Nội dung chính

TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG KHOA HỌC: GIÁO TRÌNH CÔNG NGHỆ PHAY CNC (PHẦN 1)

---

Tổng quan về giáo trình (250-300 từ)

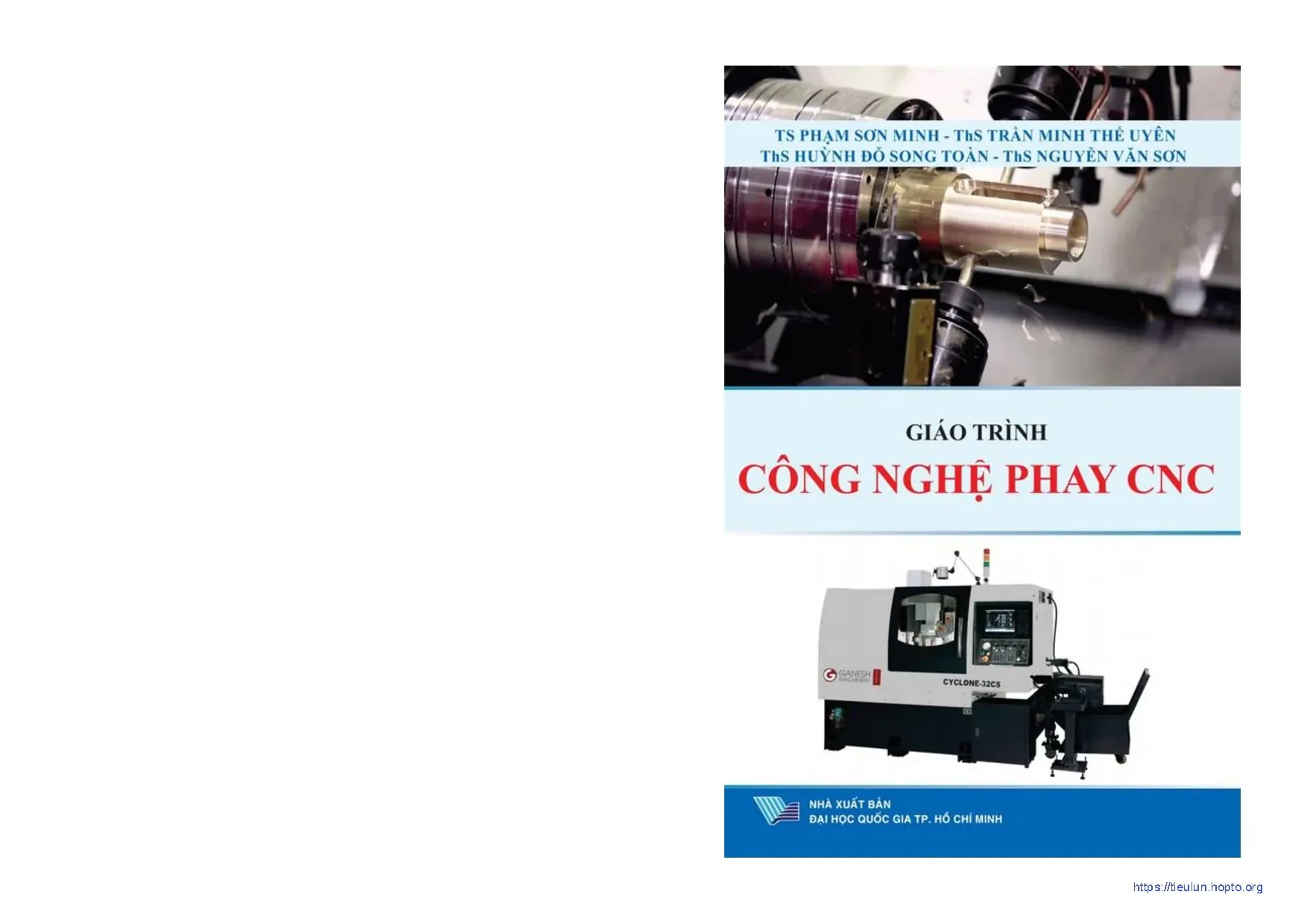

Giáo trình Công nghệ Phay CNC do nhóm tác giả gồm TS. Phạm Sơn Minh, TS. Trần Minh Thế Uyên, Huỳnh Đỗ Song Toàn và Nguyễn Văn Sơn thuộc Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh biên soạn, được Nhà xuất bản Đại học Quốc gia TP. Hồ Chí Minh xuất bản năm 2017 (Quyết định xuất bản số 39/QĐ-ĐHQGTPHCM, ĐKKHXB số 557-2017/CXBIPH/06-25/ĐHQGTPHCM). Tài liệu được in với số lượng 300 cuốn, khổ $16 \times 24\text{ cm}$.

Trong chương trình đào tạo nhóm ngành Kỹ thuật Cơ khí và Chế tạo máy, giáo trình đóng vai trò là tài liệu học tập chính thức cho học phần CAD/CAM-CNC nâng cao ở bậc Đại học và Cao học. Mục tiêu đào tạo của giáo trình hướng tới việc cung cấp nền tảng lý thuyết cắt gọt kim loại chuyên sâu gắn liền với công nghệ máy công cụ nhiều trục; trang bị phương pháp xác định và tính toán các thông số động học ($v_c, v_f, n, f_z$) và động lực học ($P_c, M_c, k_c$); hình thành năng lực phân tích, lựa chọn dụng cụ cắt (insert, cán dao) và giải pháp công nghệ tương ứng cho từng bề mặt gia công.

Về cấu trúc, giáo trình tiếp cận theo mô hình kỹ thuật thực nghiệm chuẩn hóa, tích hợp hệ thống công nghệ dao cụ hiện đại của tập đoàn Sandvik Coromant. Điểm đặc thù của giáo trình nằm ở việc chuyển dịch từ công nghệ phay truyền thống sang các giải pháp phay tiên tiến: phân tích bản chất cơ học khi phay thuận/phay nghịch, cơ chế làm mỏng phoi thông qua điều chỉnh góc tiếp xúc $\kappa_r$, kỹ thuật kiểm soát độ nhấp nhô bề mặt bằng insert wiper, và quy trình công nghệ gia công các kết cấu phức tạp như thành mỏng, hốc sâu và bề mặt không gian 3D.

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Căn cứ theo đề mục và nội dung học thuật, giáo trình được tổ chức tuần tự theo logic phát triển công nghệ gia công cắt gọt:

• Chương 1: Công nghệ gia công phay: Trình bày hệ thống thuật ngữ, ký hiệu tiêu chuẩn và các công thức nền tảng; thiết lập quy trình lập kế hoạch sản xuất 4 giai đoạn gồm: Phân tích thành phần chi tiết và vật liệu phôi $\rightarrow$ Lựa chọn ứng dụng/chương trình cắt $\rightarrow$ Chọn dụng cụ cắt $\rightarrow$ Xử lý sự cố kỹ thuật. Phân tích chi tiết các nguyên công phay chuyên biệt:
  • Phay mặt phẳng (Face milling): Động học cắt với các dòng dao góc vào $45^\circ$ (CoroMill 245, CoroMill 345), insert tròn (CoroMill 200, CoroMill 300) và dao góc vào $90^\circ$.
  • Phay tốc độ cao và phay bước tiến lớn (High-feed milling): Ứng dụng dòng dao CoroMill 210 với góc vào dao $10^\circ$, cho phép lượng ăn dao răng $f_z$ đạt mức $4\text{ mm/răng}$, cùng các dòng dao nguyên khối CoroMill Plura, CoroMill 316.
  • Phay mặt hiệu suất cao (Heavy duty milling): Ứng dụng dao CoroMill 360 với góc vào dao $60^\circ$ cho chiều sâu cắt $a_p$ lên đến $18\text{ mm}$, CoroMill 245 cỡ insert 18 và T-Max 45.
  • Phay tinh với insert wiper: Cơ chế gờ gạt mở rộng $b_{s1}$, bù trừ độ lệch tâm (TIR), cho phép nâng bước tiến vòng $f_n$ lên gấp 4 lần mà vẫn duy trì độ nhẵn bề mặt.
  • Phay vai vuông $90^\circ$ và vách mỏng: Sử dụng dao SFM, dao phay ngón EM và dao cạnh dài LEM (CoroMill 390, CoroMill 490, CoroMill 690 gia công titan, CoroMill 790 gia công nhôm); phân tích giải pháp gia công thành mỏng theo 3 ngưỡng tỷ số chiều cao/chiều dày ($<15:1$, $<30:1$, $>30:1$).
  • Phay định hình (Profile milling): So sánh phương pháp phay chép hình (Copy milling) và phay bao hình đồng mức (Waterline milling); kỹ thuật nghiêng dao $10^\circ - 15^\circ$ khử vận tốc $v_c = 0$ tại tâm dao phay cầu (Ball nose).
  • Phay rãnh (Slot milling): Phay rãnh xuyên tâm bằng dao đĩa (CoroMill 331, CoroMill 329, T-Max Q-cutter, CoroMill 327/328) và phay rãnh trục; các kỹ thuật phay quỹ đạo xicloit (Trochoidal milling), phay xóc tịnh tiến (Plunge milling) và bố trí bánh đà triệt tiêu rung động xoắn.
• Chương 2: Công nghệ gá dao: Hệ thống hóa lịch sử phát triển của cán dao và hệ thống đồ gá; phân tích cơ cấu module hóa dụng cụ cắt nhằm tối ưu thời gian dừng máy và giảm tồn kho; các chỉ tiêu kỹ thuật của hệ thống khớp nối module Coromant Capto, bộ kẹp thủy lực HydroGrip, CoroGrip và dao giảm chấn chống rung khi gia công tầm với lớn.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng cơ sở lý thuyết định lượng dựa trên mối liên hệ giải tích giữa các đại lượng cắt gọt:

• Động học cắt: Vận tốc cắt $v_c = \frac{\pi \cdot D_{cap} \cdot n}{1000}\text{ (m/phút)}$, tốc độ bàn máy $v_f = f_z \cdot z_c \cdot n\text{ (mm/phút)}$, lượng ăn dao vòng $f_n = f_z \cdot z_n\text{ (mm/vòng)}$.
• Động lực học và năng lượng gia công: Tính toán công suất cắt có ích $P_c = \frac{a_p \cdot a_e \cdot v_f \cdot k_c}{60 \cdot 10^6}\text{ (kW)}$ và mô-men xoắn trục chính $M_c = \frac{P_c \cdot 30 \cdot 10^3}{\pi \cdot n}\text{ (N}\cdot\text{m)}$, trong đó $k_c$ là lực cắt riêng biệt biến thiên theo nhóm vật liệu.
• Quy luật tiếp xúc cơ học: Khẳng định ưu thế của phay thuận (chiều dày phoi bắt đầu từ cực đại và giảm dần về 0) so với phay nghịch trong việc giảm nhiệt cắt và hiện tượng biến cứng bề mặt; xác lập quy tắc bố trí tâm dao lệch trục phôi với chiều rộng cắt tiếp xúc đạt $a_e = 75% \cdot D_c$ hoặc tuân thủ tỷ lệ $2/3$ cắt và $1/3$ ngoài phôi để ổn định lực va đập khi lưỡi cắt ăn vào chi tiết.

Kỹ năng phát triển

• Kỹ năng kỹ thuật: Tra cứu và tính toán chính xác chế độ cắt thích hợp theo thông số máy (chuẩn côn ISO 30, ISO 40, ISO 50); lựa chọn dạng hình học mảnh cắt, lớp phủ theo 6 nhóm vật liệu ISO (P - Thép, M - Thép không gỉ, K - Gang, N - Kim loại màu, S - Hợp kim chịu nhiệt và Titan, H - Thép đã tôi cứng).
• Kỹ năng phân tích công nghệ: Nhận diện cơ chế gây rung động do chiều dài cán dao công xôn vượt quá $4-5$ lần đường kính; đánh giá ảnh hưởng của độ đảo hướng kính (TIR) đến chiều cao nhấp nhô tế vi bề mặt $h$; phân tích sự thay đổi chiều dày phoi cực đại $h_{ex}$ khi thay đổi góc tiếp xúc $\kappa_r$.
• Năng lực ứng dụng: Lập lộ trình đường chạy dao an toàn cho các bề mặt gián đoạn, rãnh hẹp, chi tiết đế mỏng; điều chỉnh bước tiến dao khi tiếp cận góc hoặc đổi hướng tiếp xúc nhằm bảo vệ độ bền lưỡi cắt.

---

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình triển khai phương pháp tiếp cận sư phạm kỹ thuật dựa trên dữ liệu công nghiệp chuẩn hóa. Lý thuyết cắt gọt không trình bày trừu tượng mà gắn liền với các thông số vật lý của dụng cụ cắt thực tế, tạo điều kiện cho người dạy và người học tiếp cận trực tiếp với tiêu chuẩn sản xuất cơ khí chính xác.

Trong giảng dạy, giảng viên sử dụng các bảng dữ liệu kỹ thuật có sẵn trong giáo trình (bảng tra thông số đường kính cắt $D_c$, chiều sâu cắt tối đa $a_p$, góc tiếp xúc của các họ dao CoroMill) để làm bài toán thiết kế quy trình công nghệ mẫu. Người học được yêu cầu phân tích các tình huống kỹ thuật cụ thể (case studies) được mô tả trong tài liệu, điển hình như:

1. Gia công vách mỏng: Đánh giá biến dạng uốn và lựa chọn phương án cắt lát zig-zag hoặc cắt giật cấp hình "cây thông" dựa trên tỷ lệ chiều cao trên độ dày ($>30:1$).
2. Gia công lòng khuôn sâu: Phân tích sự sụt giảm vận tốc cắt tại tâm dao phay cầu và thiết lập góc nghiêng trục dao $10^\circ - 15^\circ$ để cải thiện điều kiện thoát phoi và tăng tuổi thọ dao.
3. Phay tinh bề mặt lớn: Tính toán bù trừ bước tiến $f_z$ và vị trí lắp ghép insert wiper nhằm đạt độ bóng bề mặt cao mà không gây quá tải cho trục chính máy phay.

Về phương pháp tự học, tài liệu cung cấp danh mục kiểm tra (check-lists) cho từng nguyên công: kiểm tra công suất máy, tình trạng trục chính, độ vươn dài của cán gá, và khả năng thoát phoi trước khi chọn dao. Đánh giá kết quả học tập được thực hiện thông qua khả năng tính toán thông số chế độ cắt ($n, v_f, P_c$), năng lực giải quyết sự cố rung động và tối ưu hóa thời gian gia công trong các bài tập lớn hoặc đồ án môn học CAD/CAM-CNC.

---

Điểm nổi bật và cập nhật (250-300 từ)

Điểm khác biệt căn bản của giáo trình so với các tài liệu công nghệ gia công truyền thống là việc cập nhật toàn diện hệ thống dao gắn mảnh hợp kim cứng (carbide indexable inserts) và các chiến lược chạy dao hiện đại:

• Tích hợp công nghệ phay tốc độ cao (HSM) và bước tiến lớn (High Feed): Giáo trình giải thích rõ nguyên lý làm mỏng phoi của các loại dao có góc tiếp xúc nhỏ ($10^\circ$ như CoroMill 210), giải phóng lượng bóc tách kim loại $Q$ lên tới $1400\text{ cm}^3\text{/phút}$, điều mà các tài liệu phay cổ điển dùng dao thép gió (HSS) không đề cập.
• Chiến lược phay định hình tiên tiến: Phân tích ưu thế của phương pháp phay bao hình đồng mức Z (Waterline milling) so với phay chép hình (Copy milling) truyền thống, chứng minh bằng dữ liệu kỹ thuật về việc duy trì lượng dư gia công đồng đều (constant stock allowance), giúp bảo vệ mũi dao ở các nguyên công phay tinh và bán tinh.
• Ứng dụng công nghệ dụng cụ phụ và gá kẹp module: Giáo trình dành riêng Chương 2 để phân tích hệ thống khớp nối Coromant Capto, bộ kẹp thủy lực HydroGrip và đầu dao giảm chấn. Đây là kiến thức quan trọng phản ánh xu hướng tiêu chuẩn hóa đầu nối trục chính và thay dao nhanh trong các trung tâm gia công CNC hiện đại.
• Bảng tra cứu và phân loại lỗi thực tế: Hệ thống bảng biểu xử lý sự cố mòn dao, nứt vỡ mảnh insert, bề mặt gợn sóng và rung động được phân loại trực tiếp theo điều kiện gá kẹp, thông số cắt và loại vật liệu chuẩn ISO.

---

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng và mục đích học thuật cụ thể:

• Sinh viên Đại học (Năm 3, Năm 4): Thuộc các chuyên ngành Kỹ thuật Cơ khí, Kỹ thuật Chế tạo máy, Công nghệ Kỹ thuật Cơ điện tử. Giáo trình cung cấp kiến thức nền tảng để hoàn thành đồ án Công nghệ Chế tạo máy, đồ án CAD/CAM-CNC và khóa luận tốt nghiệp kỹ sư.
• Học viên Cao học: Học viên theo học các chương trình Thạc sĩ Kỹ thuật Cơ khí sử dụng tài liệu để nghiên cứu sâu về động lực học quá trình cắt, mô hình hóa lực cắt, nghiên cứu độ nhám bề mặt và tối ưu hóa quy trình gia công chi tiết phức tạp trên máy CNC 4 trục, 5 trục.
• Yêu cầu kiến thức tiên quyết: Người học cần hoàn thành các môn học cơ sở cốt lõi: Nguyên lý cắt kim loại, Máy cắt kim loại, Sức bền vật liệu, Dung sai và lắp ghép, cùng kiến thức cơ bản về lập trình điều khiển số CNC (mã lệnh G-code/M-code).
• Kỹ sư công nghệ và Cán bộ kỹ thuật: Kỹ sư lập trình CAM và vận hành máy CNC tại các nhà máy cơ khí có thể sử dụng giáo trình làm tài liệu tra cứu độc lập để thiết lập chế độ cắt, lựa chọn cấu hình dụng cụ cắt Sandvik và xử lý rung động công nghệ trong xưởng sản xuất.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?
Tài liệu được biên soạn phục vụ sinh viên đại học năm cuối, học viên cao học chuyên ngành Kỹ thuật Cơ khí, Kỹ thuật Chế tạo máy, cùng các kỹ sư công nghệ, kỹ thuật viên lập trình và vận hành máy phay CNC.

2. Cần kiến thức nền nào để học?
Người học cần có kiến thức cơ sở về Nguyên lý cắt gọt kim loại, Sức bền vật liệu, Cơ học máy móc, Dung sai kỹ thuật đo, và nguyên lý lập trình gia công điều khiển số (CAD/CAM cơ bản).

3. Điểm khác biệt với giáo trình khác?
Khác với các tài liệu thiên về lý thuyết máy công cụ cơ học cổ điển, giáo trình này tiếp cận trực tiếp công nghệ dao cụ hiện đại (hệ thống Sandvik Coromant), phân tích định lượng các thông số cắt gọt gắn với mã mảnh insert, góc vào dao, công nghệ insert wiper và cơ chế gá kẹp module thay dao nhanh.

4. Làm sao để tự học hiệu quả?
Cần kết hợp việc học các công thức động học ($v_c, n, v_f$) và động lực học ($P_c, M_c, k_c$) với việc tra cứu các bảng thông số kỹ thuật; áp dụng các bảng danh mục kiểm tra (check-lists) vào các phần mềm mô phỏng lập trình CAM để kiểm chứng ảnh hưởng của đường chạy dao đến lực cắt và chất lượng bề mặt.

5. Có tài liệu bổ trợ nào kèm theo?
Học viên nên kết hợp tham khảo các sổ tay kỹ thuật tra cứu dụng cụ cắt (Sandvik Coromant General Catalogue), các tài liệu chuẩn hóa vật liệu gia công theo tiêu chuẩn ISO 513, và hướng dẫn vận hành các phần mềm mô phỏng gia công CNC (Mastercam, Siemens NX, PowerMill).

---

Kết luận (150 từ)

Giáo trình Công nghệ Phay CNC (Phần 1) là tài liệu học thuật có tính hệ thống cao, kết hợp chặt chẽ giữa lý thuyết cơ học cắt gọt kim loại và quy chuẩn kỹ thuật công nghiệp hiện đại. Giá trị cốt lõi của giáo trình thể hiện ở việc phân tích bản chất hình học dụng cụ cắt, cung cấp phương pháp luận lựa chọn dao cụ khoa học, định lượng chế độ cắt và đưa ra các giải pháp xử lý sự cố công nghệ điển hình.

Lộ trình tiếp cận kiến thức đề xuất cho người học là nghiên cứu vững hệ thống thuật ngữ, công thức động học và động lực học ở phần mở đầu, sau đó đi sâu vào từng dạng nguyên công phay chuyên biệt (phay mặt, phay bậc, phay định hình, phay rãnh), và kết thúc bằng việc tích hợp hệ thống gá kẹp module hóa. Để đạt hiệu quả học tập cao nhất, người học cần đối chiếu các hướng dẫn trong giáo trình với quy trình lập trình CAM thực tế trên máy gia công nhiều trục.

Trích đoạn nội dung tài liệu

Chương 1 vào sản xuất gia công phay. ° ° Gia công phay được thực hiện nhờ vào chuyển động quay của dụng cụ cắt đa cạnh, thực hiện một chương trình cắt để dao ăn vào phôi theo bất kì hướng nào. Phay chủ yếu được áp dụng để tạo ra các mặt phẳng, nhưng với sự phát triển của máy móc và phần mềm, cùng với nhu cầu ngày càng tăng, để gia công các hình đạng và bề mặt khác nhau. Các bước thực hiện gia công phay: Các công thức tính toán thông số.

Hướng dẫn giải quyết các vẫn đề thường xảy ra khi phay. * Lý thuyết về gia công phay. v Chọn quy trình. v/ Tổng quan về hệ thống.

Y Chon insert và áp dụng. Y Chon dao dp dung. v Xử lý sự cố. DINH NGHIA CAC THUAT NGU™ Trong do: n: tốc độ trục chính (vòng/ph).

ve: tốc độ cắt (m/ph). ve: tốc độ cắt tối ưu (m/ph). De = Dep: đường kính cắt (mm) (tại độ sâu cất). Tắc độ trục chính, tốc độ cắt và đường kính cắt -_ Tốc độ trục chính (n) là số vòng quay của đao quay quanh trục trong thời gian I phút.) trong m/ph chỉ tốc độ bề mặt nơi mà tại đó cạnh của đao cắt vào phôi.

-_ Đường kính đao cắt quy định (D:), có đường kính cắt hợp lí (Dz), dé là cơ sở cho tốc độ cắt v hoặc va.org Trong do: f= luong an dao răng (mm/răng). vz= tốc độ bàn máy (mm/ph). Za = số răng của đao cắt. Z = số răng tối ưu.

fa = lượng ăn dao trên vòng (mm/vòng), (fx Zc). n= téc dé truc chinh (vong /phut). Bước tiến đao, số răng và tốc độ trục chính -_ Công thưc: Ve=f XZ. x n (mm/phit) - Lượng ăn dao trén ring (fz, mm/ring) lA gid trị trong phay để tính toán tốc độ bàn máy.

Lượng ăn dao trên răng là giá trị được tính toán từ giá trị độ dày tối đa của phôi cắt ra. -_ Tốc độ bàn máy (vs, mm/phit) (hay coh gọi là lượng chạy bàn máy, lượng gia công hay tốc độ ăn dao) là lượng dư của phôi được cắt bỏ trên một đơn vị thời gian, phụ thuộc vào lượng ăn dao trên một răng và số răng trên một đao. - _ Số lưỡi cắt trên 1 đao cắt (Zz) dùng để xác định lượng chạy bàn máy khi số lưỡi cắt tối ưu (Z‹) là số lượng lưỡi cắt tham gia quá trình cắt. -_ Lượng chạy dao trên mỗi vòng fa (mm/vòng) là giá trị sử dụng đặc biệt cho các tính toán và bước tiến thường để xác định khả năng hoàn thiện của một máy cắt.

“Trong đơ: ap = độ sâu cắt hướng trục (mm). ae = độ rộng cắt hướng tâm (mm). Chiầu sâu cắt -_ Độ sâu cắt hướng truc (ap, mm), hay coh goi la`chiêu sâu cất, là giá trị mà dựng cụ cắt loại bỏ kim loại trên bề mặt phôi. Đây là khoảng cách ma dao được đặt bên dưới bề mặt không gia công.

-_ Chiều rộng cắt hướng tâm (ae, mm), hay la`bê rông cất, là chiều rộng của các thành phần tham gia vào cắt bởi đường kính của đao cắt. Đó là khoảng cách trên bề mặt được gia công hoặc, nếu đường kính dao nhỏ, chiều rộng cắt theo tâm bằng đường kính dao.org Trong đó: ap= Độ sâu cắt hướng trục, (mm). ae = Độ sâu cắt hướng tâm, (mm). Vr= Tốc độ ban may, (mm/ph).

ke = Lue ct dic biét (N/mm). P:= Công suat c6 ich (kW). Công suất có ích, moment xoắn, lực cắt đặc biệt -, Công suất có ích (P.) là công suất của máy phải có khả năng cung cập lực cất lên dao đề thực hiện việc cất. Hiệu quả của máy phải được xem xét khi chọn đữ liệu cắt.

Công thức tính công suất (P,) và moment xoắn (Mz) Bang 1. Phạy thuận - phay nghịch - Sử dụng phương, pháp này cho bề mặt phay bóng, ít sinh nhiệt và giảm hiện tượng biến cứng. - Trong phương pháp phay này, các insert có thể bắt đâu cắt với phôi có độ dày lớn. - Moment xodn (Mc) la gia tri moment sinh ra bởi dao cắt trong quá trình cắt và máy phải có € khả năng đáp ứng.

_ 8p Xđ, XV; XẼ, 60x10° (kW) - Giá trị lực cắt đặc biệt (ke) là một hằng số vật chất, thẻ 3 hign bing N/mm*. Gid tri duoc | M_ = 22330510 Cự) tìm thấy trong số tay đặt hàng 7rxH chính và hướng dẫn kỹ thuật. Phay nghịch - Hướng ăn dao của phôi là đối điện với chiều quay của dụng cụ cắt tại khu vực cắt. - Trong phay nghịch (phay thông thường) độ dày của phôi bắt đầu bằng 0 và tăng dần đến cudi qua trình cắt.

12 >> Kết luận: Luôn sử dụng phay thuận cho điều kiện cắt tốt nhất.3 Hình dang phôi thông qua vị trí cắt Hinh 1. Dường kính dao và vị trí usd a¿=75%xD, > Đường kính đao cắt nên lớn hơn 20 - 50% so với chiều rộng De = Đường kính dao cắt. ae = Bé rong cat Quy định 2/3 (ví dụ: phay mặt đầu rộng 150 mm) «2⁄3 cắt(100 mm). Cạnh dao cắt theo hưởng xuyên tâm ăn vào phôi theo 3 giai © 1/3 khong cit (50 mm).

m b “ Sen er ee đoạn khác nhau > Lực cắt sẽ liên tục và thuận lợi hơn bằng cách đi chuyển đao phay ra xa tâm. Lỗi vào cắt. - Viéc chon đường kính dao phay thường được thực hiện dựa trên. cơ sở bê rộng phôi và máy hiện có.

Vòng cung tham gia. ~_ Vị trí của máy cắt liên quan đến sự tham gia của phôi và sự tiếp 3. Thoát khỏi cắt. xúc với răng cắt, là các yếu tố quan trọng quyết định tới hiệu quả của quá trình cắt.org * Géc vao ban dau là dương.

5 Tác động ban đầu được đưa lên bởi các đầu lưỡi cắt của các insert và tải được đưa lên dần dần bởi dao cắt. Đường tâm dao cat nằm trong bề rộng phôi cắt Voi de > 75% cia De „— Là điều kiện thuận lợi nhất để cắt và sử dựng tối ưu đường kính cắt. - Tác động ban đầu tại điểm cắt đầu tiên được đưa lên tiếp tục doc theo mép cắt, cách xa lưỡi đao. -_ Các insert cắt dần vào phôi.

Đường tâm dao cắt trùng với cạnh của phôi với ae = 30% của D,: ~_ Không được khuyến khích. + Lue va đập ở mép cạnh đao cắt là rất cao khi đao ăn vào phôi. dh dp = Khuyén ding ọ=+30° db = Có thể dùng. =¬ = Không khuyến khích.

Đường tâm dao cắt nằm bên ngoài brộng phôi cắt với a: < 25% của De 15 16 https://tieulun. CHON QUY TRINH Bảng 1. Quy trình lập kẾ hoạch sản xuất 1. Thành phần (Component): -Loại hình hoạt động và phương pháp.

- Vật liệu phôi và chất lượng. Ứng dụng: ~ Chương trình cắt và phương pháp. Xử lý sự cố: -Biện pháp khắc phục và giải pháp. Chọn đao: - Chọn loại dao cắt.

Thành phần và vật liệu phôi Bảng 1. Các thông số cần được xem xét Hình dáng hình học: « Độ phẳng bề mặt. Thahh méng/dé (bases).org Vật liệu Dung sai s Khả năng gia công. | ® Độ chính xác M « Sự hình thành phôi.

s oe N Ss H « Các ‘ais phần hợp = -_ kim. Phin bién dang. Tinh toan ven bé mặt. Ký hiệu vật liệu: 12.

Théng sé may Vật liệu Dụng cụ « Công suất. Bá dao «Tuổi/điều | 9 2430 kiện ồn định Ti ® Máy ngang vê kiểu hay đứng. «Loạivà | * Hướng kíchthước | nu độ trục chính. hail « Số tâm.

trục/hình dang s ‘ e Đồ gá kẹp Hình 1. Tình trạng máy phôi. Chọn dao Bang 1. Các cách khác nhau để tối uu hóa phay Ưu điểm Nhược ® Dao phay điển khỏe.

® Insert 3 tròn yêu + Linh hoạt cho | cà nay việc phay rnặt hai én và phay biên định lệ dang. e Hiệu suất cắt đa năng của dao Hinh 1. Cat với insert tron ~e Ưu điểm Nhược e Lua chon điềm chung cho phay « Chiều sâu mặt. cắt tối đa là e Lực cắt 6-10 mm.

hướng tâm và hướng trục cân băng. ® Dường vào đao mượt mà. Ưu điểm Nhược «Timhinh | “Ế" hoạt cao. ® Lượng ăn s Độ sâu cắt đao trên răng là lớn.

- ý tương đối « Lực cắt hướng | thấp trong trục thấp (phôi | khi ƒ#= he. « Insert cắt nhẹ Hinh 1. Insert 90° Phay vai với 4 cạnh cắt. Xử lý sự cố Bảng L8.

Một số khu vực để xem xét Bảng 1. Cân nhac cdc dp dung quan trong Mén insert va gidm tuổi L M H Số cạnh cất / thợ đao: bước răng: e Kiểm tra sự ăn mòn và nếu cần thiết có thể điều @ oy cat chỉnh đữ liệu cắt cho phù bước răng là rất hợp. Bề mặt không đạt yêu ® Nó ảnh hưởng cầu: đến năng suất và e Kiểm tra độ lệch tâm chất lượng. trục chính.

Độ ổn định: « Sử dụng loại insert mới e Chọn kích (wiper). thước trục chính se Giảm lượng ăn dao trên hoặc đường kính răng. ngoài lớn nhất. Чnug ống =I dmm|* ore Kep chat không tốt.

r e Chọn hình © Ga dao qua dai. dang cho gia se Gá đặt phôi lỏng. an | nerenae tal e Kích thước độ côn trục ei 1. ; Oặc gia : : 3 — công nặng.

Hình dạng phôi D thông qua vị trí e cắt: e Luôn luôn sử dụng phay thuận e Di chuyển đao cắt xa tâm ¢ Sử dụng dao cắt có đường kính lớn hơn 20- 50% bề rộng cắt. TONG QUAN VE HE, THONG 13. Phay mat phing Hinh 1. Phay mặt phẳng Trong đó: 1.

Dao phay mặt đầu thông dụng với góc vào dao 45°. Dao phay mặt đầu sử dụng insert dang tròn cho điều kiện gia công phá thô. Dao phay mặt và gờ vai vuông góc cho các nguyên công phay có dạng mong. ~ Khái quát Phay mặt phẳng là nguyên công phay thông dụng nhất và có thể được thực hiện với nhiều loại dao.

Dao có goc điều chỉnh 45° được dùng nhiều nhất, nhưng các dao insert tròn, đao phay vai vuông và đao phay mặt và cạnh (phay 3 mặt cũng được dùng ở một số trường hợp nhất định. - Lựa chọn dao Tổng quan về dao phay mặt. Sơ đồ sau biểu điễn các ứng dụng chính của từng loại đao, xét về chiều sâu cắt ap và lượng ăn dao trên từng lưỡi cit fz. 23 eh Comtatt 300 LE CoroMBI 690 CoroMNP 245.

Heany Outy cutters Concha 348, ‘Corchtit 360 ComMa 200 CareMS 490 Round cutters CoroMAMI 239 CaOAMI 300 g ‘Coronas 220 45° cutters. Ứng dụng chính của từng loại dao theo chiều sâu cắt và lượng ăn dao Hành 1. Hướng của lực cắt tạo ra bởi các góc điều chính khác nhau Dao 45° e Lựa chọn đầu tiên cho các mục đích thông thường. s Giảm rung động ở những đao có cán dài.
