Tổng quan về giáo trình

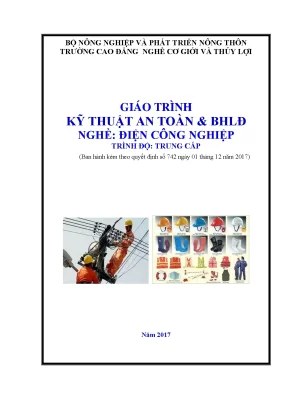

Giáo trình Kỹ thuật An toàn & Bảo hộ lao động (BHLĐ) là tài liệu đào tạo chuyên môn thuộc nghề Điện công nghiệp ở trình độ Trung cấp, được ban hành kèm theo Quyết định số 742 ngày 01 tháng 12 năm 2017 của Trường Cao đẳng Nghề Cơ giới và Thủy lợi (thuộc Bộ Nông nghiệp và Phát triển Nông thôn). Nội dung giáo trình được biên soạn dựa trên chương trình khung do Bộ Lao động - Thương binh và Xã hội cùng Tổng cục Dạy nghề phê duyệt. Trong tiến trình đào tạo, môn học mang mã số MH 07 và được bố trí giảng dạy bắt buộc trước khi người học bước vào các môn học thực hành chuyên ngành.

Mục tiêu học tập của giáo trình được xác định rõ trên ba khía cạnh:

  • Kiến thức: Cung cấp hiểu biết có hệ thống về công tác bảo hộ lao động, phân loại độc chất, bụi nghề nghiệp, cơ chế cháy nổ và các nguyên tắc, tiêu chuẩn kỹ thuật nhằm đảm bảo an toàn điện cho người và thiết bị.
  • Kỹ năng: Rèn luyện năng lực triển khai các giải pháp phòng chống cháy nổ, tính toán thông gió nhà xưởng, ứng dụng biện pháp bảo vệ chống tiếp xúc điện và thực hiện quy trình sơ cấp cứu người bị điện giật.
  • Thái độ: Hình thành tác phong làm việc nghiêm túc, tỉ mỉ và tính kỷ luật trong môi trường sản xuất công nghiệp.

Giáo trình có tổng thời lượng 45 giờ, bao gồm 13 giờ lý thuyết, 30 giờ thực hành/bài tập và 2 giờ kiểm tra định kỳ. Nội dung được chia thành 2 chương chính:

  • Chương 1: Các biện pháp phòng hộ lao động (13 giờ)
  • Chương 2: An toàn điện (30 giờ)

Cách tiếp cận của giáo trình đi từ các yếu tố môi trường lao động chung (hóa chất, bụi, cháy nổ, thông gió) đến các nguyên lý kỹ thuật an toàn điện chuyên sâu. Điểm đặc thù của tài liệu là việc kết hợp chặt chẽ giữa quy chuẩn kỹ thuật (TCVN), các công thức tính toán thông số vật lý (áp suất, lưu lượng gió, điện áp bước, điện áp tiếp xúc) và các bài tập ứng dụng cụ thể trong phân xưởng sản xuất.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được phân bổ qua Bài mở đầu và hai chương chuyên đề với cấu trúc logic từ tổng quan môi trường đến chi tiết mạch điện:

Bài mở đầu (MH 07)
Chương 1: Các biện pháp phòng hộ lao động (MH07-01)
Chương 2: An toàn điện (MH07-02)
  1. Phòng chống nhiễm độc hóa chất: Phân loại hóa chất độc hại thành 5 nhóm tác động sinh học (gây bỏng/kích thích niêm mạc; kích thích hô hấp/phù phổi; gây ngạt; độc thần kinh; độc nội tạng/hệ tạo máu). Khảo sát các chất độc công nghiệp điển hình gồm Chì ($Pb$), Thủy ngân ($Hg$), Asen ($As$), Crôm ($Cr$), Mangan ($Mn$), Cacbon oxit ($CO$), Benzen ($C_6H_6$), Xianua ($NaCN$), Axit cromic ($H_2CrO_4$), Ôxit nitơ ($NO_2$). Đưa ra 4 nguyên tắc kỹ thuật phòng chống: Loại bỏ/thay thế; Cách ly; Thông gió; Trang bị phương tiện bảo vệ cá nhân (PPE).
  2. Phòng chống bụi sản xuất: Phân loại bụi theo nguồn gốc (hữu cơ, vô cơ), kích thước (bụi lắng $>10,\mu\text{m}$, bụi bay $0{,}001\text{--}10,\mu\text{m}$) và tác hại sinh lý (nhiễm độc, dị ứng, xơ hóa phổi như bụi $SiO_2$, bụi than, bụi nhôm). Xác lập các biện pháp kiểm soát bằng công nghệ ướt, hệ thống lắng cơ khí - lọc tĩnh điện và vệ sinh y tế định kỳ.
  3. Phòng chống cháy nổ: Bản chất lý - hóa của sự cháy (chất cháy, oxy $>14\text{--}15%$, nguồn nhiệt). Phương pháp dập cháy bằng nước, bọt hóa học (tỷ trọng từ $0{,}26$), khí trơ ($N_2, CO_2$), bình bột và bình $CCl_4$; cấu tạo hệ thống vòi rồng tự động (vòi rồng kín với nhiệt độ nung chảy hợp kim từ $72^\circ\text{C}$ đến $182^\circ\text{C}$ tùy theo nhiệt độ phòng).
  4. Thông gió công nghiệp: Cơ chế thông gió tự nhiên dựa trên chênh lệch mật độ không khí ($\rho_{ng}, \rho_{tb}$) và áp suất trọng trường ($\Delta P_1, \Delta P_2$); thông gió nhân tạo (hút/thổi); phương pháp tính toán nhiệt lượng thừa ($Q_{th} = Q_{tb} + Q_{cs} + Q_{bx} + Q_{ng}$), lưu lượng không khí cần trao đổi ($L = K_{td} \cdot V_{px}$) và công suất động cơ quạt gió ($P_q$).
  5. Tác động sinh lý của dòng điện: Phân loại thương tổn điện thành chấn thương điện ngoài da (bỏng điện, dấu vết điện, kim loại hóa da) và sốc điện nội tại (rung tim, co cứng cơ ngực gây ngạt thở, tê liệt thần kinh trung ương ở dòng điện $25\text{--}100\text{ mA}$).
  6. Tiêu chuẩn và nguyên nhân tai nạn điện: Hệ thống tiêu chuẩn kỹ thuật Việt Nam (TCVN) và quốc tế (IEC); phân tích mạch dòng điện qua người khi chạm trực tiếp vào mạng điện 3 pha có trung tính nối đất hoặc cách điện; bản chất hiện tượng hồ quang điện plasma ($5000^\circ\text{C}$) và sự hình thành sóng áp lực.
  7. Tính toán an toàn và giải pháp bảo vệ: Thiết lập mô hình toán học và bài tập định lượng cho điện áp bước ($U_b$), điện áp tiếp xúc ($U_{tx}$); quy trình kỹ thuật nối đất bảo vệ ($R_đ$), nối dây trung tính và liên kết đẳng thế.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng khối kiến thức nền tảng dựa trên các nguyên lý khoa học và kỹ thuật:

  • Cơ sở sinh học và hóa học nghề nghiệp: Độc động học của các hợp chất vô cơ/hữu cơ; cơ chế phản ứng oxy hóa - khử trong quá trình cháy; cơ chế kích thích thần kinh - cơ của dòng điện xoay chiều tần số công nghiệp $50\text{--}60\text{ Hz}$.
  • Cơ học chất khí và nhiệt động lực học: Định luật trao đổi nhiệt, chuyển động của luồng không khí dưới tác dụng của gradient nhiệt độ và chênh áp khí động học trong công trình công nghiệp.
  • Lý thuyết trường điện trường và giải tích mạch sự cố: Mô hình phân bố thế điện trên mặt đất xung quanh điểm rò điện ($U_đ = I_đ \cdot R_đ$), công thức xác định gradient thế năng tạo ra điện áp bước ($U_b$) theo độ dài bước chân ($a = 0{,}8\text{ m}$) và khoảng cách $x$.
  • Hệ thống văn bản quy chuẩn: Cơ sở pháp lý về bảo hộ lao động (Pháp lệnh PCCC, Điều 192/194 Bộ luật Hình sự) và danh mục 21 tiêu chuẩn quốc gia/quốc tế về an toàn thiết bị điện (TCVN 2295-78, TCVN 3144-79, TCVN 4086-85, TCVN 5556-1991, IEC 335-1:1991, TCXD 46:1984).

Kỹ năng phát triển

Người học được phát triển ba nhóm kỹ năng thực hành nghề nghiệp:

  • Kỹ năng kỹ thuật (Technical skills): Tính toán chọn công suất máy quạt thông gió ($P_q$), diện tích cửa thoáng ($F_d, F_{tr}$), tổn thất áp suất ống dẫn ($P_{dk}$); tính toán điện trở nối đất an toàn và thông số điện áp bước/tiếp xúc trong các sơ đồ sự cố điện.
  • Kỹ năng phân tích (Analytical skills): Nhận diện và phân loại mối nguy hiểm từ môi trường hóa chất, bụi, nguy cơ quá tải thiết bị điện; phân tích các trạng thái tiếp xúc điện giật (chạm 1 pha, 2 pha, chạm vỏ máy rò điện) để đưa ra phương án bảo vệ tương ứng.
  • Kỹ năng thực hành quy trình (Practical competencies): Vận hành đúng các phương tiện chữa cháy tại chỗ (bình $CO_2$, bình bọt, bình $CCl_4$); thực hiện đúng các thao tác di chuyển an toàn khi có dây điện rơi chạm đất (bước chân ngắn hoặc nhảy một chân); thực hành quy trình ngắt nguồn và thao tác hô hấp nhân tạo sơ cấp cứu người bị nạn.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp đào tạo tích hợp (Integrated Pedagogical Approach) giữa lý thuyết nguyên lý và thực hành kỹ thuật:

Hạng mục đào tạo Thời lượng Hình thức tổ chức
Lý thuyết 13 giờ Thuyết giảng, phân tích bảng tiêu chuẩn, phân tích sơ đồ nguyên lý
Thực hành & Bài tập 30 giờ Giải bài tập tính toán vi khí hậu, bài tập mạch điện sự cố, diễn tập cấp cứu
Kiểm tra định kỳ 02 giờ 01 bài kiểm tra lý thuyết (45 phút) + 01 bài kiểm tra thực hành/bài tập (60 phút)

Phương pháp giảng dạy tập trung vào việc xử lý các bài tập tình huống kỹ thuật cụ thể:

  • Bài tập thông gió và làm mát: Tính toán lưu lượng không khí cần lưu thông ($L$) cho phân xưởng có kích thước $12\text{ m} \times 20\text{ m} \times 6\text{ m}$, bội số trao đổi khí $K = 7\text{ lần/giờ}$; tính tổng nhiệt lượng thừa ($Q_{th}$) cho phòng làm việc từ tải nhân viên, thiết bị ($P_{tb} = 500\text{ W}$), chiếu sáng ($P_đ = 260\text{ W}$) và bức xạ mặt trời qua kính để chọn quạt hút phù hợp.
  • Bài tập điện áp bước: Tính $U_b$ khi người đứng cách điểm chạm đất $x = 2200\text{ cm}$, dòng chạm đất $I_d = 10000\text{ A}$, điện trở suất đất $\rho = 10^4,\Omega\text{cm}$, bước chân $a = 80\text{ cm}$; phân tích dòng qua người ($I_{ng}$) khi đứng cách điểm tiếp đất ở cự ly $2\text{ m}$ và $2{,}8\text{ m}$ với $\rho = 300,\Omega\text{m}, R_{ng} = 1000,\Omega, R_g = 1500,\Omega$.
  • Bài tập điện áp tiếp xúc: Xác định giá trị dòng điện chạm đất ($I_d$) và điện áp tiếp xúc ($V_{tx}$) khi có sự cố ngắn mạch chạm vỏ với điện trở nối đất nguồn $R_{dn} = 10,\Omega$, điện trở tiếp địa thiết bị $R_d = 30,\Omega$, điện trở tiếp xúc $R_{tx} = 5,\Omega$ ở cấp điện áp $220\text{ V}$.

Phương pháp đánh giá kết quả học tập bao gồm kiểm tra kiến thức lý thuyết về tiêu chuẩn an toàn và kỹ năng giải bài toán mạch sự cố, kỹ năng thao tác quy trình vận hành đóng cắt an toàn theo mệnh lệnh và kỹ thuật cấp cứu tại chỗ. Hướng dẫn tự học nhấn mạnh việc tự giác nghiên cứu đối chiếu các bảng tra TCVN, ghi chép nhật ký sổ trực và tuân thủ kỷ luật lao động.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật và thực tiễn vận hành công nghiệp:

  • Hệ thống hóa tiêu chuẩn an toàn kỹ thuật: Tích hợp danh mục 21 tiêu chuẩn TCVN và IEC chuyên ngành (như TCVN 4086-85 về an toàn điện trong xây dựng, TCVN 5556-1991 về thiết bị hạ áp, TCVN 5699-1:1998 tương đương IEC 335-1:1991 về thiết bị gia dụng).
  • Tính toán kỹ thuật định lượng chi tiết: Không dừng lại ở các chỉ dẫn an toàn định tính, giáo trình cung cấp các biểu thức toán học xác định các thông số vật lý của môi trường và mạch điện, cho phép người học tính toán chính xác công suất thiết bị bảo vệ và mức độ nguy hiểm của dòng điện.
  • Phân tích cơ chế nguy hiểm của hồ quang điện và sóng áp lực: Giáo trình cập nhật hiện tượng hồ quang ở nhiệt độ plasma ($5000^\circ\text{C}$), giải thích rõ sự hình thành sóng áp lực do giãn nở không khí và bốc hơi kim loại, bác bỏ quan niệm sai lầm cho rằng chỉ điện áp cao mới tạo ra hồ quang nguy hiểm.
  • Gắn liền thực tiễn quản lý sản xuất: Đưa ra các quy định cụ thể về tổ chức thi công (lập rào chắn khoảng cách an toàn $4\text{--}5\text{ m}$ trong nhà và $8\text{--}10\text{ m}$ ngoài trời khi có dây đứt chạm đất; nguyên tắc làm việc trong phòng kín hoặc trên cao phải có tối thiểu 2 người phối hợp).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất:

  • Sinh viên/Học viên: Người học trình độ Trung cấp và Cao đẳng thuộc chuyên ngành Điện công nghiệp, Kỹ thuật điện, Cơ điện tử và các ngành kỹ thuật liên quan.
  • Yêu cầu tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở về Vật lý đại cương, Kỹ thuật điện đại cương, có hiểu biết về định luật Ohm, định luật Kirchhoff, công suất điện và các khái niệm cơ bản về hóa học đại cương.
  • Giảng viên: Sử dụng làm giáo trình giảng dạy chuẩn môn học Kỹ thuật An toàn & BHLĐ (MH 07), làm căn cứ xây dựng giáo án bài tập tính toán và tổ chức các buổi thực hành diễn tập bảo hộ lao động.
  • Cán bộ kỹ thuật và tự học: Kỹ sư, kỹ thuật viên vận hành lưới điện phân phối, nhân viên bảo trì cơ điện và cán bộ phụ trách công tác an toàn - vệ sinh lao động tại các nhà máy, xí nghiệp công nghiệp sử dụng làm tài liệu tra cứu quy chuẩn kỹ thuật.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho học sinh, sinh viên hệ trung cấp và cao đẳng nghề Điện công nghiệp; đồng thời là tài liệu tham khảo kỹ thuật cho giảng viên, cán bộ phụ trách an toàn lao động và thợ điện tại các phân xưởng sản xuất.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức cơ bản về kỹ thuật điện (dòng điện, điện áp, điện trở, mạch điện 1 pha và 3 pha), các định luật mạch điện cơ bản và kiến thức hóa - lý thông thường để tiếp thu các nội dung về thông gió, độc chất và cháy nổ.

3. Điểm khác biệt với giáo trình khác?

Giáo trình dành hơn $66%$ tổng thời lượng ($30/45$ giờ) cho thực hành và bài tập định lượng. Giáo trình không chỉ nêu lý thuyết an toàn mà cung cấp các công thức tính toán cụ thể về áp suất thông gió, tải nhiệt, dòng điện rò, điện áp bước ($U_b$) và điện áp tiếp xúc ($U_{tx}$).

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp đọc lý thuyết quy chuẩn, nắm vững bảng phân loại độc chất và tiêu chuẩn TCVN, sau đó tự giải lại các bài tập tính toán mẫu về thông gió và mạch dòng điện giật trước khi thực hành các bước phân tích sơ đồ mạng điện.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình cung cấp hệ thống bảng tra cứu dữ liệu (Bảng 2.1 - Tiêu chuẩn an toàn điện; Bảng 2.2 - Trị số dòng điện tác hại; Bảng 2.3 - Tác hại theo dải tần số; Bảng 2.6 - Khảo sát tổn thương theo cấp điện áp) và danh mục tài liệu tham khảo chuyên ngành.

Kết luận

Giáo trình Kỹ thuật An toàn & BHLĐ (Mã môn học: MH 07) cung cấp hệ thống kiến thức toàn diện và có cơ sở khoa học về bảo hộ lao động công nghiệp và an toàn điện thực hành. Nội dung tài liệu đáp ứng đầy đủ khung đào tạo nghề Điện công nghiệp trình độ Trung cấp, giúp người học chuyển tiếp từ hiểu biết quy chuẩn sang năng lực tính toán và xử lý sự cố kỹ thuật.

Lộ trình học tập đề xuất:

  1. Tiếp cận các yếu tố an toàn môi trường tổng quát (hóa chất, bụi, cháy nổ, thông gió).
  2. Nắm vững tác động sinh lý học của dòng điện và hệ thống tiêu chuẩn kỹ thuật TCVN/IEC.
  3. Thực hành giải các bài toán định lượng về điện áp bước, điện áp tiếp xúc và thiết kế nối đất bảo vệ.
  4. Rèn luyện quy trình vận hành an toàn và kỹ năng sơ cấp cứu tai nạn điện.
