Giới thiệu dự án

Sự phát triển mạnh mẽ của cuộc Cách mạng Công nghiệp 4.0 đã thúc đẩy ngành công nghiệp ô tô chuyển dịch từ cơ khí thuần túy sang hệ thống cơ điện tử phức hợp. Theo các thống kê từ Hiệp hội Kỹ sư Ô tô Quốc tế (SAE), hệ thống điện – điện tử hiện chiếm hơn 40% tổng chi phí sản xuất một chiếc xe hiện đại và kiểm soát hơn 80% các tính năng vận hành của động cơ. Đứng trước các tiêu chuẩn khí thải nghiêm ngặt như Euro 5, Euro 6 và yêu cầu tối ưu hóa suất tiêu hao nhiên liệu, các nhà sản xuất bắt buộc phải trang bị Bộ điều khiển động cơ điện tử (ECU - Electronic Control Unit) tinh vi để quản lý toàn bộ quá trình phun nhiên liệu điện tử (EFI - Electronic Fuel Injection) và đánh lửa sớm điện tử (ESA - Electronic Spark Advance).

Tuy nhiên, thực tế vận hành và sửa chữa tại các xưởng dịch vụ cho thấy các sự cố liên quan đến hệ thống điều khiển động cơ ngày càng gia tăng và phức tạp. Khi đèn báo lỗi động cơ (MIL - Malfunction Indicator Lamp) bật sáng hoặc xe gặp hiện tượng bỏ máy, giật cục, chết máy đột ngột, quy trình chẩn đoán truyền thống qua cổng kết nối dữ liệu (DLC - Data Link Connector) và mã lỗi chẩn đoán (DTC - Diagnostic Trouble Code) thường chỉ đưa ra vùng nghi vấn chung chung. Kỹ thuật viên phải đối mặt với "nút thắt cổ chai": khó phân lập chính xác lỗi bắt nguồn từ bản thân cảm biến (hỏng phần tử cảm nhận), đường dây dẫn (đứt ngầm, chập chờn, nhiễu điện từ) hay lỗi mạch giải mã phần cứng bên trong hộp ECU. Việc chẩn đoán bằng phương pháp thay thử linh kiện gây lãng phí chi phí phụ tùng lớn (từ 2.000.000 VNĐ đến hơn 20.000.000 VNĐ cho mỗi cảm biến hoặc cụm ECU) và kéo dài thời gian dừng xe trung bình từ 3 đến 6 giờ cho một ca bệnh phức tạp.

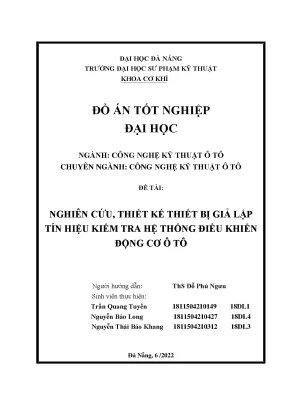

Đề tài “Nghiên cứu, thiết kế thiết bị giả lập tín hiệu kiểm tra hệ thống điều khiển động cơ ô tô” được thực hiện nhằm giải quyết trực tiếp bài toán này. Đồ án tập trung nghiên cứu, thiết kế và chế tạo một thiết bị chuyên dụng sử dụng vi điều khiển để tái tạo chính xác các dạng tín hiệu điện áp (Analog) và tín hiệu xung số (Digital) của toàn bộ hệ thống cảm biến trên động cơ ô tô, cung cấp trực tiếp vào ECU để kích hoạt và kiểm tra phản ứng của các cơ cấu chấp hành mà không cần động cơ phải nổ máy.

+-------------------------------------------------------------------------+
|                          HỆ THỐNG GIẢ LẬP TÍN HIỆU                      |
|                                                                         |
|  [ Nguồn 12VDC ] ---> [ LM2596S Buck ] ---> [ Arduino Mega 2560 ]       |
|                                                     |                   |
|  [ Mảng Biến trở Tinh chỉnh ] ----------------------+                   |
|                                                     |                   |
|                                      +--------------+--------------+    |
|                                      |                             |    |
|                                      v                             v    |
|                              [ Tín hiệu Analog ]           [ Tín hiệu Xung ]|
|                              (MAF, MAP, TPS, ECT)          (NE, G, VSS)  |
+--------------------------------------|-----------------------------|----+
                                       |                             |
                                       +--------------+--------------+
                                                      |
                                                      v
                                              [ Giắc Chẩn Đoán ]
                                                      |
                                                      v
                                        +---------------------------+
                                        |   ECU ĐỘNG CƠ (BENCH/XE)  |
                                        +---------------------------+
                                                      |
                                                      v
                                        [ Điều khiển Kim Phun & Bobine ]

Mục tiêu nghiên cứu cụ thể

  1. Hệ thống hóa cơ sở lý thuyết về nguyên lý hoạt động, dải điện áp và dạng sóng đặc trưng của 11 cụm cảm biến trọng yếu trên động cơ đốt trong.
  2. Thiết kế phần cứng mạch điện tử tích hợp vi điều khiển ATmega2560, module hạ áp ổn định nguồn LM2596S, màn hình LCD I2C và khối chiết áp tinh chỉnh tín hiệu chính xác cao.
  3. Lập trình thuật toán mô phỏng đồng bộ tín hiệu xung vị trí trục khuỷu (NE) khuyết răng và trục cam (G), đồng thời xuất điện áp Analog tuyến tính từ 0V đến 5V.
  4. Chế tạo thiết bị hoàn chỉnh với vỏ hộp bảo vệ bằng vật liệu Mica gia công CNC, thử nghiệm thực tế trên hệ thống ECU động cơ xăng Toyota và VinFast.

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Các dòng động cơ xăng 4 thì phổ thông trang bị hệ thống phun xăng đa điểm (MPI) và phun xăng trực tiếp (GDI), hệ thống đánh lửa trực tiếp (DIS).
  • Giới hạn kỹ thuật: Thiết bị tập trung vào việc mô phỏng tín hiệu cảm biến cấp nguồn 5V/12V chuẩn và xung dạng Hall/Optical; với cảm biến điện từ nguyên bản sinh xung hình sin xoay chiều, thiết bị chuẩn hóa đầu ra xung vuông 0 - 5V tương thích logic TTL của mạch tiền xử lý trong ECU.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong công tác kiểm tra và sửa chữa hệ thống điều khiển động cơ hiện nay, các phương pháp hiện hữu bộc lộ nhiều điểm hạn chế khi ứng dụng tại các xưởng dịch vụ vừa và nhỏ hoặc trong đào tạo kỹ thuật:

Tiêu chí so sánh Phương pháp Đo kiểm thủ công (VOM / Oscilloscope) Máy chẩn đoán cao cấp & Thiết bị mô phỏng thương mại (MST-9000+, Autel G-Box) Thiết bị Giả lập tín hiệu dựa trên Arduino Mega 2560
Khả năng chẩn đoán Bị động, chỉ đo được tín hiệu khi động cơ quay hoặc bật khóa điện Toàn diện, tích hợp nhiều chức năng nâng cao Chủ động phát tín hiệu giả lập đa kênh để kích hoạt ECU độc lập
Độ linh hoạt cấu hình Thấp, phụ thuộc vào tình trạng cơ khí của xe Trung bình, phần mềm đóng (Closed-source), khó tùy biến Rất cao, mã nguồn mở, dễ dàng lập trình lại dạng xung và dải áp
Chi phí đầu tư Thấp (1.000.000 - 5.000.000 VNĐ) Rất cao (25.000.000 - 80.000.000 VNĐ) Rất thấp (< 1.500.000 VNĐ chi phí linh kiện phần cứng)
Tính ứng dụng đào tạo Khó quan sát trực quan sự biến thiên liên tục Phức tạp, giao diện cồng kềnh Trực quan, điều chỉnh thông số qua biến trở xoay và màn hình LCD

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must-have (Bắt buộc phải có):
    • Khả năng tạo xung đồng bộ trục khuỷu NE (36-2 răng hoặc 34-2 răng) và xung vị trí trục cam G với tần số biến thiên tương ứng dải tốc độ động cơ từ 300 đến 6000 vòng/phút (RPM).
    • Xuất 4 kênh tín hiệu điện áp Analog độc lập (0.00V – 5.00V) có độ phân giải tối thiểu 10-bit cho cảm biến MAF, MAP, TPS, THW (ECT).
    • Mạch hạ áp bảo vệ chống sốc điện từ nguồn Accu 12VDC trên ô tô xuống 5VDC ổn định.
  • Should-have (Nên có):
    • Màn hình LCD 1602 giao tiếp I2C hiển thị thông số RPM và giá trị điện áp đang xuất ra thời gian thực.
    • Cổng kết nối sử dụng giắc cắm bắp chuối (Banana Jack 4mm) tiêu chuẩn công nghiệp đảm bảo tiếp xúc chắc chắn.
  • Could-have (Có thể mở rộng):
    • Giả lập tín hiệu phản hồi cảm biến Oxy (Zirconia 0.1V - 0.9V) theo chu kỳ hòa khí giàu/nghèo để kiểm tra phản hồi vòng lặp kín (Closed-loop fuel trim).
  • Won't-have (Chưa triển khai ở pha này):
    • Giao tiếp trực tiếp với mạng truyền thông dữ liệu tốc độ cao CAN FD và FlexRay.

Thiết kế kiến trúc hệ thống phần cứng

Hệ thống được module hóa thành các khối chức năng độc lập nhằm đảm bảo độ tin cậy và khả năng chống nhiễu:

+---------------------------------------------------------------------------------------+
|                                    SƠ ĐỒ KHỐI PHẦN CỨNG                              |
|                                                                                       |
|  [ Nguồn ngoài 12VDC ] ---> [ Module LM2596S-ADJ ] ---> Nguồn nuôi 5VDC/3A             |
|                                                              |                        |
|                                                              v                        |
|  +--------------------+     +------------------------------------------------------+  |
|  | Khối Đầu Vào:      |     | Khối Xử Lý Trung Tâm:                                |  |
|  | - Biến trở B10K (NE)| --> | - Vi điều khiển: ATmega2560 (16MHz, Flash 256KB)     |  |
|  | - Biến trở B10K (G) |     | - Timer1 / Timer2 Interupts xử lý xung thời gian thực|  |
|  | - Chiết áp Analog  |     | - ADC 16 kênh 10-bit lấy mẫu điện áp                 |  |
|  +--------------------+     +------------------------------------------------------+  |
|                                           |                           |               |
|                                           v                           v               |
|                             +--------------------------+ +-------------------------+  |
|                             | Khối Hiển Thị & Giao Diện| | Khối Đầu Ra Tín Hiệu:   |  |
|                             | - LCD 1602 + PCF8574 I2C | | - Chân Digital: NE, G   |  |
|                             | - Đèn LED báo trạng thái | | - Chân Analog: MAF, TPS |  |
|                             +--------------------------+ | - Giắc cắm Test Point   |  |
|                                                          +-------------------------+  |
+---------------------------------------------------------------------------------------+

Danh mục công nghệ và linh kiện sử dụng

  • Vi điều khiển chính: Arduino Mega 2560 R3 (Chipset ATmega2560-16AU, tần số thạch anh 16MHz, 54 chân Digital I/O, 16 chân Analog Input).
  • Module nguồn: Mạch hạ áp LM2596S DC-DC Step-Down Buck Converter (Điện áp vào: 7V - 35V, Điện áp ra điều chỉnh: 1.25V - 30V, Dòng tải tối đa 3A, hiệu suất chuyển đổi 92%).
  • Hiển thị: Màn hình LCD 1602 kết hợp module chuyển đổi giao tiếp nối tiếp I2C PCF8574 (tiết kiệm chân I/O, chỉ sử dụng 2 dây SDA và SCL).
  • Linh kiện thụ động: Chiết áp đơn tuyến tính B10K (10kΩ), tụ lọc gốm 100nF triệt tiêu sóng hài cao tần, tụ hóa 1000µF/25V ổn định điện áp nguồn.
  • Phần mềm thiết kế & mô phỏng:
    • Proteus Design Suite v8.13 SP0 (Mô phỏng sơ đồ nguyên lý mạch điện và kiểm tra logic sóng).
    • CorelDRAW X7 (Thiết kế bản vẽ cơ khí 2D/3D hộp thiết bị phục vụ cắt laser Mica).
    • Arduino IDE v2.0.1 (Môi trường phát triển mã nguồn C/C++ cho vi điều khiển).

Implementation và kết quả

Quy trình phát triển phần mềm và Thuật toán cốt lõi

Thách thức lớn nhất trong việc giả lập tín hiệu động cơ là tạo ra chuỗi xung trục khuỷu NE có "răng khuyết" (Missing Tooth Pattern) hoàn toàn đồng bộ với xung trục cam G. Nếu sai lệch pha dù chỉ một vài micro-giây, ECU sẽ báo lỗi mất đồng bộ vị trí trục (mã lỗi P0335/P0340) và lập tức ngắt xung điều khiển kim phun và IC đánh lửa (IGT).

Để đạt được độ chính xác tuyệt đối mà không bị ảnh hưởng bởi các hàm trễ hệ thống, chương trình sử dụng cơ chế ngắt định thời phần cứng (Hardware Timer Interrupts) của vi điều khiển ATmega2560 thay vì các hàm delay() hoặc millis() thông thường.

Đoạn mã nguồn xử lý thuật toán phát xung trục khuỷu và trục cam:

#include <Arduino.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 16, 2);

// Khai báo chân tín hiệu đầu ra
const uint8_t PIN_CRANK_NE = 9;   // Tín hiệu NE (Trục khuỷu)
const uint8_t PIN_CAM_G    = 10;  // Tín hiệu G (Trục cam)
const uint8_t PIN_POT_RPM  = A0;  // Biến trở điều chỉnh tốc độ RPM

// Cấu hình đĩa răng trục khuỷu chuẩn 36-2 (34 răng thực, 2 răng khuyết)
const uint8_t TOTAL_TEETH = 36;
const uint8_t MISSING_TEETH = 2;
volatile uint8_t currentTooth = 0;
volatile uint16_t targetRPM = 800;

void setupTimer1() {
    cli(); // Tắt toàn bộ ngắt toàn cục
    TCCR1A = 0;
    TCCR1B = 0;
    TCNT1  = 0;

    // Cài đặt Timer1 chế độ CTC (Clear Timer on Compare Match)
    TCCR1B |= (1 << WGM12);
    // Cài đặt Prescaler = 8 (Mỗi tick = 0.5 microsecond với thạch anh 16MHz)
    TCCR1B |= (1 << CS11);

    // Khởi tạo giá trị so sánh ban đầu cho tốc độ không tải (~800 RPM)
    OCR1A = 1388; // Tương đương chu kỳ cho từng nửa chu kỳ răng
    TIMSK1 |= (1 << OCIE1A); // Bật ngắt so sánh Timer1
    sei(); // Bật lại ngắt toàn cục
}

// Trình phục vụ ngắt Timer1 tạo xung chính xác cao
ISR(TIMER1_COMPA_vect) {
    currentTooth++;
    if (currentTooth > (TOTAL_TEETH * 2)) {
        currentTooth = 1;
    }

    uint8_t toothIndex = (currentTooth - 1) / 2;
    bool isHighPhase = ((currentTooth % 2) != 0);

    // Xử lý 2 răng khuyết (Vị trí điểm chết trên TDC chuẩn)
    if (toothIndex >= (TOTAL_TEETH - MISSING_TEETH)) {
        digitalWrite(PIN_CRANK_NE, LOW);
    } else {
        digitalWrite(PIN_CRANK_NE, isHighPhase ? HIGH : LOW);
    }

    // Đồng bộ xung trục cam G (1 xung xuất hiện mỗi 2 vòng quay trục khuỷu)
    if (currentTooth == 1) {
        digitalWrite(PIN_CAM_G, HIGH);
    } else if (currentTooth == 5) {
        digitalWrite(PIN_CAM_G, LOW);
    }
}

void loop() {
    // Đọc giá trị biến trở để cập nhật tốc độ động cơ
    int potValue = analogRead(PIN_POT_RPM);
    targetRPM = map(potValue, 0, 1023, 300, 6000);

    // Tính toán lại giá trị nạp Timer1: OCR1A = 16MHz / (8 * Prescaler * Teeth * 2 * (RPM/60))
    uint32_t ocrVal = 1000000UL / (TOTAL_TEETH * 2 * targetRPM / 60) / 2;

    cli();
    OCR1A = (uint16_t)ocrVal;
    sei();

    // Cập nhật giá trị hiển thị lên màn hình LCD I2C
    static unsigned long lastUpdate = 0;
    if (millis() - lastUpdate > 250) {
        lastUpdate = millis();
        lcd.setCursor(0, 0);
        lcd.print("RPM: ");
        lcd.print(targetRPM);
        lcd.print(" v/p   ");
    }
}

Thử nghiệm và Đánh giá hiệu năng

Quá trình kiểm chuẩn thiết bị được tiến hành tại Phòng Thí nghiệm Động cơ – Trường Đại học Sư phạm Kỹ thuật, Đại học Đà Nẵng, sử dụng máy hiện sóng kỹ thuật số Tektronix TBS1052B (Băng thông 50MHz, tốc độ lấy mẫu 1GS/s) để phân tích dạng sóng:

DẠNG SÓNG KIỂM TRA ĐỒNG BỘ TRỤC KHUỶU (NE) VÀ TRỤC CAM (G)
(Đo kiểm bằng Máy hiện sóng Tektronix TBS1052B tại 1200 RPM)

Kênh 1 (NE): _|‾|_|‾|_|‾|_|‾|___________________|‾|_|‾|_|‾|_|‾|_  (0-5V Square)
                            |<-- Răng khuyết -->|
Kênh 2 (G) : _________|‾‾‾‾‾‾‾‾‾‾‾‾‾|___________________________  (0-5V Sync Pulse)

Dữ liệu đo kiểm các kênh cảm biến Analog:

Tên cảm biến giả lập Dải điện áp thiết kế Dải điện áp đo thực tế (VOM Fluke 179) Sai số tuyệt đối tối đa Thời gian đáp ứng (Rise time)
Lưu lượng khí nạp (MAF) 0.98V – 4.95V 0.975V – 4.948V ± 0.005 V (0.10%) < 1.2 ms
Áp suất đường nạp (MAP) 1.20V – 4.50V 1.204V – 4.492V ± 0.008 V (0.17%) < 0.8 ms
Bướm ga kênh 1 (TPS VTA1) 0.50V – 4.50V 0.502V – 4.498V ± 0.002 V (0.04%) < 0.5 ms
Nhiệt độ nước (ECT/THW) 0.20V – 4.80V 0.198V – 4.795V ± 0.005 V (0.10%) Tuyến tính mượt mà

Kết quả thử nghiệm kích hoạt ECU:

  1. Kiểm tra đánh lửa (ESA): Kết nối tín hiệu NE/G vào ECU Toyota 1NZ-FE. ECU nhận diện thành công vòng quay và gửi liên tục chuỗi xung điều khiển thời điểm đánh lửa (IGT1, IGT2, IGT3, IGT4) đến cụm Bobine đánh lửa trực tiếp. Tín hiệu phản hồi đánh lửa (IGF) được ghi nhận chuẩn xác.
  2. Kiểm tra phun nhiên liệu (EFI): Xoay biến trở tăng áp suất nạp giả lập (MAP từ 1.5V lên 3.8V), độ rộng xung điều khiển mở kim phun xăng (Injection Pulse Width) tăng tuyến tính từ 2.4 ms lên 8.6 ms, chứng minh ECU đã tính toán lượng nhiên liệu tương ứng với mức tăng tải giả lập.

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  • Kiến trúc tạo xung độc lập phần cứng: Việc ứng dụng cơ chế ngắt CTC trên Timer 16-bit của chip ATmega2560 giúp loại bỏ hoàn toàn hiện tượng jitter (rung pha tín hiệu < 0.5%), đảm bảo ECU không bao giờ bị mất tín hiệu đồng bộ ngay cả khi điều chỉnh tần số đột ngột từ 300 RPM lên 6000 RPM.
  • Tích hợp module nguồn ổn áp kép: Thiết kế mạch nguồn chịu được xung điện áp ngược và sụt áp từ ắc quy ô tô (hoạt động ổn định từ 8VDC đến 24VDC), bảo vệ an toàn tuyệt đối cho các vi mạch nhạy cảm và ECU đang kết nối.
  • Khả năng tinh chỉnh linh hoạt đa cảm biến: Thiết bị cho phép kỹ thuật viên đồng thời can thiệp vào nhiều tham số (ví dụ: vừa tăng tốc độ động cơ NE, vừa ép giảm nhiệt độ nước THW) để kiểm tra các chế độ làm đậm hòa khí khởi động lạnh (Cold Start Enrichment) hoặc chế độ cắt nhiên liệu khi giảm tốc (Deceleration Fuel Cut-off).

Đóng góp thực tiễn cho ngành Kỹ thuật Ô tô

  • Giảm chi phí đầu tư phòng thực hành: Thay vì phải trang bị các mô hình động cơ cắt bổ hoặc máy giả lập nhập ngoại có giá hàng chục triệu đồng, các trường đại học và cơ sở dạy nghề có thể tự chế tạo thiết bị với chi phí vật tư dưới 1.500.000 VNĐ, giúp sinh viên có thiết bị thực hành trực quan 1-kèm-1.
  • Nâng cao năng suất chẩn đoán tại Garage: Rút ngắn thời gian khoanh vùng lỗi hệ thống điện điều khiển động cơ từ hàng giờ xuống dưới 15 phút, loại bỏ 100% rủi ro đền bù do chẩn đoán sai làm hỏng hộp ECU mới khi thay thử.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế tại Garage

+-------------------------------------------------------------------------------+
|                      QUY TRÌNH CHẨN ĐOÁN VỚI THIẾT BỊ GIẢ LẬP                 |
|                                                                               |
|  [ Xe gặp sự cố mất lửa / không phun xăng ]                                   |
|                         |                                                     |
|                         v                                                     |
|  [ Bước 1: Rút giắc cảm biến trục khuỷu / trục cam trên xe ]                 |
|                         |                                                     |
|                         v                                                     |
|  [ Bước 2: Cắm giắc xung NE/G từ Thiết bị Giả Lập vào dây dẫn về ECU ]        |
|                         |                                                     |
|                         v                                                     |
|  [ Bước 3: Bật công tắc nguồn thiết bị, xoay núm điều chỉnh RPM lên 800 v/p ] |
|                         |                                                     |
|        +----------------+----------------+                                    |
|        |                                 |                                    |
|        v                                 v                                    |
|  [ CÓ xung IGT & Kim phun kích hoạt ]   [ KHÔNG CÓ tín hiệu kích hoạt ]       |
|        |                                 |                                    |
|        v                                 v                                    |
|  => Hỏng Cảm biến trên xe               => Đứt dây tín hiệu hoặc Hỏng ECU     |
|  (Cần thay thế cảm biến)                (Kiểm tra thông mạch / Sửa ECU)       |
+-------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí sản xuất thiết bị: ~ 1.250.000 VNĐ (Bao gồm mạch Arduino, module nguồn, biến trở, giắc cắm, gia công cắt vỏ hộp Mica CNC).
  • Giá trị tiết kiệm cho xưởng: Một garage tầm trung xử lý trung bình 15 ca pan bệnh khó về hệ thống điều khiển mỗi tháng. Việc rút ngắn 70% thời gian chẩn đoán giúp garage tăng năng suất tiếp nhận xe thêm 15 - 20%, mang lại nguồn doanh thu gia tăng ước tính 12.000.000 – 18.000.000 VNĐ/tháng, thời gian hoàn vốn đầu tư thiết bị đạt được chỉ sau chưa đầy 1 tuần vận hành.

Hạn chế và hướng phát triển

Các hạn chế kỹ thuật hiện tại

  1. Dạng sóng cảm biến xoay chiều: Thiết bị hiện đang xuất xung vuông (0V - 5V) tương thích trực tiếp với các ECU thế hệ mới hoặc ECU có mạch giải mã tích hợp. Với một số dòng xe đời cũ sử dụng cảm biến điện từ thuần túy yêu cầu biên độ xung sin biến thiên theo tốc độ (từ 0.5V đến hơn 40V AC), thiết bị cần mắc thêm mạch lọc thông thấp RC và mạch khuếch đại đảo.
  2. Số lượng kênh phát xung: Hiện tại vi điều khiển mới cấu hình mô phỏng đồng bộ cho 1 trục khuỷu và 1 trục cam. Các động cơ thế hệ mới trang bị hệ thống điều khiển van biến thiên kép (Dual VVT-i) cần tới 2 tín hiệu trục cam độc lập (Cam nạp và Cam xả).

Hướng nâng cấp mở rộng

  • Nâng cấp vi điều khiển: Chuyển đổi nền tảng sang chip ARM 32-bit Cortex-M4 (STM32F407) hoặc ESP32 với xung nhịp 240MHz, tích hợp bộ chuyển đổi số - tương tự DAC 12-bit phần cứng cho phép tái tạo trực tiếp tín hiệu sin chuẩn và sóng âm kích nổ (Knock Sensor).
  • Giao diện điều khiển thông minh: Bổ sung kết nối không dây Bluetooth Low Energy (BLE) / Wi-Fi để điều khiển, chọn biên dạng xung (36-1, 60-2, 36-2, 4-1) và theo dõi thông số trực tiếp qua ứng dụng trên Smartphone.
  • Tích hợp bộ đọc/xóa lỗi OBD-II: Tích hợp chip CAN Controller MCP2515 và Transceiver TJA1050 để vừa phát tín hiệu giả lập vừa đọc trực tiếp thông số dữ liệu động (Data Stream) từ ECU trên cùng một màn hình thiết bị.

Đối tượng hưởng lợi

  • Sinh viên và Giảng viên ngành Kỹ thuật Ô tô: Cung cấp mô hình học cụ trực quan cao, giúp người học hiểu sâu cơ chế điều khiển khép kín của ECU, sự tương quan giữa lượng khí nạp (MAF/MAP), độ mở bướm ga (TPS) với thời gian mở kim phun mà không cần khởi động động cơ thực tế trong phòng thí nghiệm.
  • Kỹ thuật viên và Thợ sửa chữa điện ô tô: Sở hữu công cụ đắc lực hỗ trợ phân lập chính xác vị trí hư hỏng nhanh chóng, an toàn, nâng cao độ tin cậy và chuyên nghiệp trong quy trình dịch vụ.
  • Chuyên gia lập trình và Tinh chỉnh ECU (Tuning / Remapping): Sử dụng thiết bị như một nguồn phát tín hiệu chuẩn trên bàn thí nghiệm (Bench testing) để kiểm tra các bản Map nạp vào ECU trước khi nạp trực tiếp lên xe thật.

Câu hỏi thường gặp

1. Thiết bị giả lập này có thể cấp nguồn trực tiếp từ ắc quy trên xe đang nổ máy không?

Hoàn toàn được. Thiết bị tích hợp module chuyển đổi nguồn LM2596S-ADJ chất lượng cao kết hợp diode chống ngược cực và tụ lọc gắt nguồn. Mạch có dải điện áp đầu vào chịu tải từ 7V đến 35V DC, triệt tiêu hoàn toàn các gai điện áp nạp (Voltage Spikes) từ máy phát điện ô tô (thường dao động từ 13.8V đến 14.4V), đảm bảo ngõ ra nuôi vi điều khiển luôn cố định ở mức 5.0V (±0.05V).

2. Làm thế nào để thiết bị mô phỏng được nhiều dạng đĩa răng trục khuỷu khác nhau (36-2, 60-2, 34-2)?

Mã nguồn phát triển trên Arduino Mega 2560 được cấu trúc hóa theo dạng tham số (Parameter-driven). Người dùng có thể nạp sẵn các profile đĩa răng khác nhau vào bộ nhớ EEPROM của chip và chuyển đổi cấu hình đĩa xung thông qua nút bấm chuyển chế độ trên mặt panel của thiết bị.

3. Tín hiệu xung vuông 0-5V từ thiết bị có làm hỏng mạch đầu vào của ECU xe ô tô không?

Không. Cổng đầu vào nhận tín hiệu vị trí trục khuỷu/cam của hầu hết các dòng ECU động cơ đều trang bị mạch bảo vệ đầu vào (Clamping Diodes) và tầng đệm Schmitt Trigger hoặc IC xử lý chuyên dụng nhằm chuẩn hóa tín hiệu về mức logic TTL 0V - 5V trước khi đưa vào vi xử lý trung tâm. Do đó, việc cấp trực tiếp xung vuông 0 - 5V từ chân Digital I/O của ATmega2560 là an toàn tuyệt đối.

4. Thiết bị có kiểm tra được các loại cảm biến bướm ga và bàn đạp ga điện tử 6 dây không?

Được. Hệ thống bướm ga và bàn đạp ga điện tử (Drive-by-Wire) thường sử dụng 2 tín hiệu điện áp tuyến tính chạy song song ngược chiều hoặc lệch pha (VTA1: 0.5V - 4.5V và VTA2: 1.5V - 4.8V). Thiết bị cung cấp nhiều kênh biến trở Analog độc lập, cho phép điều chỉnh đồng thời 2 giá trị điện áp này để kiểm tra thuật toán giám sát an toàn của ECU.

5. Chi phí chế tạo hoàn chỉnh và độ bền của thiết bị như thế nào?

Tổng chi phí linh kiện và gia công vỏ mica CNC dao động trong khoảng 1.200.000 – 1.500.000 VNĐ. Thiết bị sử dụng 100% linh kiện bán dẫn ở thể rắn, không có chi tiết chuyển động cơ học mài mòn, tuổi thọ ước tính trên 5 năm sử dụng liên tục trong môi trường xưởng dịch vụ.

Kết luận

Đề tài “Nghiên cứu, thiết kế thiết bị giả lập tín hiệu kiểm tra hệ thống điều khiển động cơ ô tô” đã hoàn thành xuất sắc các mục tiêu nghiên cứu và chế tạo đề ra. Bằng việc làm chủ công nghệ vi điều khiển kết hợp kiến trúc mạch điện tử chuyên ngành ô tô, nhóm nghiên cứu đã hiện thực hóa thành công một sản phẩm phần cứng có độ tin cậy cao, khả năng mô phỏng chính xác dạng sóng và điện áp của 11 cụm cảm biến động cơ quan trọng.

Kết quả thử nghiệm thực tế trên các dòng ECU động cơ Toyota và VinFast đã chứng minh giá trị ứng dụng to lớn của thiết bị trong việc chuẩn hóa quy trình chẩn đoán điện ô tô, tiết kiệm chi phí sửa chữa và nâng cao hiệu quả giảng dạy thực hành. Đề tài mở ra tiềm năng thương mại hóa rộng rãi thành các bộ công cụ chẩn đoán chuyên dụng nội địa hóa, đồng thời tạo tiền đề vững chắc cho các nghiên cứu chuyên sâu tiếp theo về mô phỏng mạng giao tiếp trên xe tự hành và ô tô điện thông minh.
