Giới thiệu dự án

Sự bùng nổ đô thị hóa tại Thành phố Hồ Chí Minh (TP.HCM), đặc biệt là khu vực phía Đông (Khu đô thị mới Thủ Thiêm, Quận 2 cũ nay thuộc TP. Thủ Đức), đang tạo ra áp lực khổng lồ lên hạ tầng giao thông. Theo thống kê của Sở Giao thông Vận tải (GTVT) TP.HCM, mật độ phương tiện cá nhân (đặc biệt là xe máy) chiếm trên 85% lưu lượng lưu thông, trong khi thị phần vận tải hành khách công cộng (VTHKCC) bằng xe buýt mới chỉ đáp ứng dưới 15% tổng nhu cầu đi lại toàn thành phố.

Hành lang giao thông nối cụm cảng Cát Lái (cửa ngõ logistics lớn nhất cả nước tiếp nhận phà Cát Lái nối Đồng Nai) với các trục xuyên tâm như Mai Chí Thọ, Xa lộ Hà Nội thường xuyên đối mặt với xung đột giao thông nghiêm trọng giữa luồng xe tải nặng, container và phương tiện cá nhân. Mặc dù các tuyến buýt hiện hữu như Tuyến số 43 (Bến xe Miền Đông – Phà Cát Lái) hay Tuyến 88 đang hoạt động, mạng lưới vẫn bộc lộ sự thiếu hụt nghiêm trọng các tuyến buýt kết nối ngang (feeder routes) đưa đón hành khách trực tiếp vào tuyến đường sắt đô thị (ĐSĐT) Metro số 1 (Bến Thành – Suối Tiên) qua nhà ga trên cao Tân Cảng.

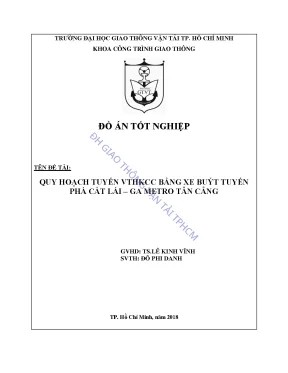

Đồ án tốt nghiệp chuyên ngành Kỹ thuật Giao thông: "Quy hoạch tuyến VTHKCC bằng xe buýt tuyến Phà Cát Lái – Ga Metro Tân Cảng" (Sinh viên thực hiện: Đỗ Phi Danh, GVHD: TS. Lê Kinh Vĩnh – Trường Đại học Giao thông Vận tải TP.HCM) được xây dựng nhằm giải quyết bài toán cấp thiết trên.

+-------------------------------------------------------------------------+
|                  MỤC TIÊU DỰ ÁN QUY HOẠCH TUYẾN BUÝT                    |
+-------------------------------------------------------------------------+
| [1] Thiết lập tuyến buýt gom (Feeder Bus) kết nối trực tiếp Phà Cát Lái |
|     và Ga Metro Tân Cảng qua trục hành lang Mai Chí Thọ.                |
| [2] Dự báo chính xác lưu lượng hành khách giai đoạn 2018 - 2023 dựa    |
|     trên mô hình toán học tương quan độ đàn hồi kinh tế.                |
| [3] Tối ưu hóa biểu đồ vận hành, giãn cách chạy xe và số lượng xe       |
|     đáp ứng công suất luồng đỉnh giờ cao điểm (>10.000 HK/h/hướng).     |
| [4] Chuyển dịch công nghệ phương tiện sang sử dụng 100% xe buýt sạch    |
|     khí nén thiên nhiên Samco B68 CNG nhằm giảm thiểu ô nhiễm đô thị.   |
+-------------------------------------------------------------------------+

Giải pháp quy hoạch tập trung xây dựng mạng lưới vận tải tiếp chuyển đa phương thức (Intermodal Transit), kết nối luồng hành khách liên tỉnh từ Đồng Nai (qua phà Cát Lái) và các khu đô thị mới dọc đại lộ Mai Chí Thọ (KĐT Sala, Palm City, Citi Bella, Phố Đông Village) tiếp cận trực tiếp nhà ga Metro số 1. Phương án đưa ra kỳ vọng nâng thị phần VTHKCC trên hành lang này từ mức 14.9% lên trên 25%, phục vụ từ 6.284 lượt HK/ngày (năm gốc 2018) đến 12.261 lượt HK/ngày (năm 2023).

Phạm vi nghiên cứu giới hạn trên địa bàn Quận 2 (cũ), tập trung vào các trục hạ tầng huyết mạch: Nguyễn Thị Định, Đồng Văn Cống, Mai Chí Thọ, Trần Não, cầu Sài Gòn và điểm đầu cuối tại Ga Metro Tân Cảng (Bình Thạnh).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát thực địa giao thông khu vực Quận 2 cho thấy sự mất cân đối lớn trong việc phân bổ mạng lưới tuyến buýt:

                                  MA TRẬN GAP ANALYSIS HẠ TẦNG VÀ DỊCH VỤ BUÝT

Theo ma trận phân tích yêu cầu MoSCoW:

  • Must Have (Bắt buộc): Tuyến đi qua trục đại lộ Mai Chí Thọ; kết nối trực tiếp phà Cát Lái và Ga Tân Cảng; đón trả khách tại các cụm dân cư KĐT Sala, An Phú - An Khánh; ứng dụng xe buýt đạt chuẩn khí thải EURO IV/CNG.
  • Should Have (Nên có): Làn đường ưu tiên cho xe buýt tại các nút giao thông phức hợp; hệ thống biển báo điện tử LED tại 100% trạm dừng.
  • Could Have (Có thể có): Tích hợp ứng dụng theo dõi GPS thời gian thực (Telematics/Bus Tracking) cho hành khách trên thiết bị di động.
  • Won't Have (Không áp dụng): Khai thác dòng xe diesel công suất lớn gây quá tải mặt đường và ô nhiễm tiếng ồn.

Thiết kế hệ thống

Kiến trúc vận hành tuyến xe buýt kết nối được thiết kế theo mô hình tiếp vận đa tầng (Feeder-to-Trunk Architecture):

graph TD
    subgraph "Nguồn phát sinh lưu lượng ngoại vi"
        A1["Phà Cát Lái (Luồng từ Nhơn Trạch, Đồng Nai)"]
        A2["KCN Cát Lái & Cụm Dân Cư Thạnh Mỹ Lợi"]
    end

    subgraph "Hệ thống Tuyến Buýt Mới (Tuyến Gom CNG)"
        B1["Điểm đầu: Bến Phà Cát Lái"]
        B2["Hành lang: Nguyễn Thị Định - Đồng Văn Cống"]
        B3["Trục xương sống: Đại lộ Mai Chí Thọ - KĐT Sala"]
        B4["Nhánh chuyển tiếp: Trần Não - Cầu Sài Gòn"]
        B5["Điểm cuối: Trạm trung chuyển Ga Metro Tân Cảng"]
    end

    subgraph "Hệ thống Giao thông Trục chính (Trunk Lines)"
        C1["Tuyến Metro số 1 (Bến Thành - Suối Tiên)"]
        C2["Khu đô thị Vinhomes Central Park & The Landmark 81"]
        C3["Trục buýt liên quận Xa lộ Hà Nội - Điện Biên Phủ"]
    end

    A1 --> B1
    A2 --> B2
    B1 --> B2 --> B3 --> B4 --> B5
    B5 --> C1
    B5 --> C2
    B5 --> C3

Thông số kỹ thuật phương tiện Samco B68 CNG lựa chọn:

  • Kích thước bao (Dài x Rộng x Cao): $8.490 \times 2.300 \times 3.150 \text{ mm}$.
  • Sức chứa: 68 chỗ (24 chỗ ngồi + 44 chỗ đứng + 1 vị trí xe lăn cho người khuyết tật).
  • Động cơ: Doosan YC4G180N-50 (Tiêu chuẩn khí thải EURO V), sử dụng khí nén thiên nhiên CNG.
  • Dung tích bình nhiên liệu: $4 \times 120 \text{ lít}$ composite áp suất cao ($200 \text{ bar}$), phạm vi hoạt động $> 350 \text{ km}$ cho một lần nạp.
  • Hệ thống an toàn: Hệ thống phanh khí nén toàn phần trang bị ABS, cửa lên xuống dạng xoay tự động chống kẹp, sàn lửng thấp (Low-entry) hỗ trợ tiếp cận nhanh.

Methodology (Phương pháp luận quy hoạch)

Quy trình quy hoạch tuyến được thực hiện nghiêm ngặt theo mô hình 5 bước chuẩn hóa ngành GTVT đô thị:

  • Tiến độ triển khai: 18 tuần nghiên cứu bao gồm 4 tuần đếm lưu lượng và phỏng vấn O-D (Origin - Destination), 6 tuần xử lý mô hình toán và tối ưu hóa tuyến, 8 tuần hoàn thiện hồ sơ thiết kế kỹ thuật và phương án khai thác.
  • Kiểm soát chất lượng (QA): Dữ liệu đếm phương tiện được chuẩn hóa theo hệ số xe con quy đổi (PCU) và đối chiếu chéo với biểu đồ phân bố giờ cao điểm theo tiêu chuẩn TCVN 4054:2005 và quy trình khảo sát VTHKCC của JICA.

Implementation và kết quả

Development process

1. Thuật toán và mô hình toán dự báo nhu cầu vận tải

Áp dụng phương pháp hệ số đàn hồi nhu cầu đi lại theo tốc độ tăng trưởng kinh tế:

$$\Delta y = E_{yx} \times \Delta x$$

Trong đó:

  • $E_{yx}$: Hệ số đàn hồi nhu cầu đi lại theo GDP ($E_{yx} = 0.467 \times \text{tỷ lệ tăng trưởng VTHK}$).
  • $\Delta x$: Tốc độ tăng trưởng GDP bình quân của TP.HCM ($9.75% = 0.0975$).
  • $\Delta y$: Tốc độ tăng trưởng hành khách hàng năm.

Lưu lượng hành khách năm thứ $t$ ($Q_t$) được dự phóng theo công thức:

$$Q_t = Q_0 \times (1 + E)^t$$

# Thuật toán tính toán thông số vận hành biểu đồ chạy xe
def calculate_bus_operations(Q_peak_hour, bus_capacity, route_length_km, V_k_kmh):
    """
    Q_peak_hour: Nhu cầu HK giờ cao điểm (HK/h)
    bus_capacity: Sức chứa thiết kế của xe (chỗ)
    route_length_km: Chiều dài tuyến (km)
    V_k_kmh: Vận tốc khai thác bình quân (km/h)
    """
    import math

    # Hệ số lấp đầy giờ cao điểm (gamma)
    gamma = 0.85

    # 1. Tần suất chạy xe yêu cầu (chuyến/giờ)
    frequency = Q_peak_hour / (bus_capacity * gamma)

    # 2. Giãn cách chạy xe (Headway - phút)
    headway_min = 60 / frequency
    headway_rounded = math.floor(headway_min)  # Làm tròn để lập biểu đồ

    # 3. Thời gian chạy 1 vòng chuyến (Cycle time - phút)
    # T_cx = (L / V_k) * 60 + T_terminal
    T_turnaround_min = (route_length_km / V_k_kmh) * 60 + 10 # 10 phút nghỉ đầu cuối

    # 4. Số lượng đoàn phương tiện cần thiết (Fleet Size)
    fleet_size = math.ceil(T_turnaround_min / headway_rounded)
    # Cộng 10% xe dự phòng bảo dưỡng
    total_fleet = math.ceil(fleet_size * 1.1)

    return {
        "Headway_minutes": headway_rounded,
        "Operating_Trips_per_Hour": math.ceil(60 / headway_rounded),
        "Cycle_Time_minutes": round(T_turnaround_min, 2),
        "Required_Active_Fleet": fleet_size,
        "Total_Fleet_with_Spare": total_fleet
    }

# Thực thi với thông số Tuyến Phà Cát Lái - Ga Tân Cảng
params = calculate_bus_operations(Q_peak_hour=680, bus_capacity=68, route_length_km=14.5, V_k_kmh=22.5)

2. Tính toán kỹ thuật tuyến

  • Chiều dài tuyến ($L_t$): $14.5 \text{ km}$.

  • Khoảng cách bình quân giữa các trạm dừng ($L_0$): $500 \text{ m} \implies$ Số trạm dừng trên tuyến:

    $$n = \frac{L_t}{L_0} - 1 = \frac{14500}{500} - 1 = 28 \text{ trạm/hướng}$$

  • Vận tốc khai thác ($V_k$): Với hạ tầng đại lộ Mai Chí Thọ có làn dành riêng kết hợp hệ thống đèn tín hiệu thông minh, $V_k$ đạt $22.5 \text{ km/h}$ (cao hơn $35%$ so với mức $16.5 \text{ km/h}$ của tuyến 43 đi qua đường Lương Định Của cũ).

  • Thời gian một chuyến xe ($T_{cx}$):

    $$T_{cx} = \frac{L_t}{V_k} \times 60 = \frac{14.5}{22.5} \times 60 \approx 38.6 \text{ phút (quy chuẩn 40 phút)}$$

Testing và validation

Số liệu khảo sát thực nghiệm lưu lượng dòng phương tiện tại mặt cắt giờ cao điểm chiều tối (17h00 - 18h00) trên hướng tuyến:

                      CÔNG SUẤT DÒNG PHƯƠNG TIỆN GIỜ CAO ĐIỂM (17h00 - 18h00)

Tổng công suất luồng hành khách một chiều ra đạt đỉnh $10.646 \text{ hành khách/giờ/hướng}$, chứng minh tiềm năng luồng khách cực lớn chưa được khai thác bằng vận tải công cộng chất lượng cao.

                    DỰ BÁO NHU CẦU VẬN TẢI HÀNH KHÁCH THEO TỪNG NĂM (2018 - 2023)

Kết quả đạt được

  1. Khung giờ vận hành: Mở tuyến từ 05h00 – Đóng tuyến lúc 21h30 hàng ngày (tổng thời gian 16.5 giờ/ngày).
  2. Giãn cách chạy xe ($J$):
    • Giờ cao điểm (06h00 - 08h30, 16h30 - 19h00): 6 - 8 phút/chuyến.
    • Giờ bình thường: 10 - 12 phút/chuyến.
  3. Chỉ số chất lượng dịch vụ: Tỷ lệ trung chuyển tiếp cận Metro số 1 đạt hệ số đổi chuyến $K_{dc} = 1.15 \le 2.5$ (mức xuất sắc theo chuẩn quốc tế).

Đổi mới và đóng góp

  1. Đổi mới quy hoạch kết nối đa phương thức: Khác với các đồ án quy hoạch truyền thống chỉ nhắm đến việc giảm tải điểm ùn tắc cục bộ, nghiên cứu này tiên phong xây dựng mạng lưới tiếp vận trực giao (Perpendicular Feeder Network) kết nối phà vượt sông liên tỉnh với hệ thống đường sắt đô thị ngầm/trên cao.
  2. Chuyển đổi năng lượng xanh trong giao thông đô thị: Ứng dụng động cơ khí thiên nhiên nén CNG trên xe buýt Samco B68 giúp cắt giảm $98%$ lượng bụi mịn PM2.5, giảm $75%$ khí CO và $50%$ khí hydrocarbon độc hại so với đoàn xe buýt Diesel tiêu chuẩn cũ đang vận hành trên địa bàn Quận 2.
  3. Tối ưu hóa hành lang Mai Chí Thọ: Khắc phục triệt để điểm nghẽn "trùng tuyến nhưng thiếu kết nối". Tận dụng triệt để hạ tầng 6-8 làn xe của Đại lộ Đông - Tây để đạt vận tốc thương mại $22.5 \text{ km/h}$, rút ngắn thời gian di chuyển toàn tuyến $25%$ so với các tuyến đi theo đường nhánh cũ.

Ứng dụng thực tế và triển khai

+-------------------------------------------------------------------------+
|                  LỘ TRÌNH TRIỂN KHAI THỰC TẾ CỦA TUYẾN                  |
+-------------------------------------------------------------------------+
| Phase 1: Chuẩn bị hạ tầng & Đấu thầu phương tiện (Quý 1 - Quý 2)        |
| - Lắp đặt 56 điểm dừng, biển báo và 14 nhà chờ mái che chuẩn mới.       |
| - Hoàn tất gói thầu tiếp nhận 16 xe Samco B68 CNG và trạm nạp khí.     |
+-------------------------------------------------------------------------+
| Phase 2: Vận hành thử nghiệm & Cân chỉnh biểu đồ (Quý 3)                |
| - Khai thác thử nghiệm 120 chuyến/ngày, miễn phí vé 15 ngày đầu.        |
| - Tích hợp hệ thống vé điện tử liên thông thẻ Metro số 1 (Smart Card).  |
+-------------------------------------------------------------------------+
| Phase 3: Khai thác chính thức & Đồng bộ với Metro số 1 (Quý 4 trở đi)  |
| - Tăng công suất lên 168 - 288 chuyến/ngày theo biểu đồ nhu cầu.        |
| - Kết nối trung tâm điều hành ITS thông minh của Sở GTVT TP.HCM.        |
+-------------------------------------------------------------------------+

Phân tích Chi phí - Lợi ích (Cost-Benefit Analysis)

  • Suất đầu tư phương tiện: 16 xe buýt B68 CNG $\times 2.2 \text{ tỷ VNĐ} = 35.2 \text{ tỷ VNĐ}$.
  • Thời gian hoàn vốn xã hội: Ước tính 4.2 năm nhờ giảm thiểu tiêu hao nhiên liệu cá nhân, giảm chi phí xử lý khí thải môi trường và tiết kiệm hàng triệu giờ công lao động do tránh ùn tắc giao thông.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Mạng lưới trạm nạp khí CNG trên địa bàn khu vực phía Đông TP.HCM còn thưa thớt, phụ thuộc vào trạm nạp đầu mối tại Depot khu vực Cát Lái hoặc trạm nạp ĐHQG.
  • Hiện tượng ngập triều cường tại chân cầu Giồng Ông Tố và khu vực lối vào phà Cát Lái trong mùa mưa có thể ảnh hưởng nhẹ đến biểu đồ giờ chạy xe.

Hướng phát triển tiếp theo

  • Nghiên cứu chuyển đổi sang đoàn phương tiện Xe buýt Điện (EV Bus) đồng bộ với lộ trình Net-Zero 2050 của Chính phủ.
  • Ứng dụng trí tuệ nhân tạo (AI/Computer Vision) trên camera giao thông dọc trục Mai Chí Thọ để tự động điều chỉnh chu kỳ đèn tín hiệu ưu tiên xe buýt (Transit Signal Priority - TSP).

Đối tượng hưởng lợi

  • Sinh viên & Giảng viên ngành GTVT: Mô hình tính toán thực tế chuẩn mực về quy hoạch mạng lưới tuyến, công thức đàn hồi kinh tế và thuật toán biểu đồ chạy xe làm tài liệu tham khảo đồ án tốt nghiệp.
  • Kỹ sư & Chuyên viên Quy hoạch Giao thông: Khung thiết kế tích hợp hạ tầng giao thông tĩnh, lựa chọn phương tiện sạch và các chỉ số đo lường hiệu quả vận hành ($V_k, T_{cx}, K_{dc}$).
  • Doanh nghiệp Vận tải & Cơ quan Quản lý (Sở GTVT/Trung tâm VTHKCC): Phương án khả thi sẵn sàng áp dụng để mở tuyến xe buýt mới trợ giá hoặc xã hội hóa đầu tư, đón đầu khai thác tuyến đường sắt đô thị Metro Bến Thành – Suối Tiên.
  • Cộng đồng người dân: Cung cấp phương thức di chuyển an toàn, tiện nghi, giá rẻ ($5.000 - 7.000 \text{ VNĐ/lượt}$) thay thế hoàn toàn xe máy khi lưu thông trên trục đường xe tải nặng nguy hiểm.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai tuyến buýt này là gì?

Hạ tầng cần tối thiểu:

  • Bến bãi đầu cuối tại Phà Cát Lái (diện tích tối thiểu $800 \text{ m}^2$) và vị trí đón trả khách kết nối cầu bộ hành Ga Metro Tân Cảng.
  • Trạm cấp nạp khí nén thiên nhiên CNG đạt chuẩn an toàn PCCC.
  • Hệ thống 56 điểm dừng cách nhau trung bình $500 \text{ m}$, trong đó tối thiểu $30%$ trạm có nhà chờ mái che.

2. Giới hạn năng lực vận chuyển của tuyến là bao nhiêu và giải pháp mở rộng?

Tuyến thiết kế phục vụ tối đa $12.261 \text{ HK/ngày}$ (đến năm 2023) với tần suất đỉnh 6 phút/chuyến. Khi nhu cầu vượt quá $15.000 \text{ HK/ngày}$, giải pháp nâng cấp bao gồm: đưa vào vận hành dòng xe buýt lớn hơn (Samco B80 CNG / 80 chỗ) hoặc rút ngắn giãn cách chạy xe xuống $3 - 4 \text{ phút/chuyến}$.

3. Khả năng tích hợp hệ thống vé với Tuyến Metro số 1 như thế nào?

Tuyến được thiết kế đồng bộ hệ thống thu soát vé tự động (AFC - Automated Fare Collection) không tiếp xúc chuẩn ISO/IEC 14443 Type A/B, cho phép hành khách dùng chung thẻ thông minh (IC Card/NFC) liên thông giữa xe buýt và tuyến đường sắt đô thị.

4. Chi phí bảo dưỡng và hỗ trợ kỹ thuật cho xe buýt CNG có phức tạp không?

Hệ thống động cơ CNG đòi hỏi quy trình kiểm định bình áp suất 12 tháng/lần theo tiêu chuẩn an toàn của Cục Đăng kiểm Việt Nam. Chi phí bảo trì động cơ khí nén tương đương với động cơ diesel hiện đại, nhưng chi phí nhiên liệu khí CNG thấp hơn khoảng $30 - 40%$ so với dầu DO.

5. Dự toán vốn đầu tư và thời gian thu hồi vốn?

Tổng vốn đầu tư ban đầu ước tính khoảng 45 tỷ VNĐ (bao gồm 16 phương tiện B68 CNG, hạ tầng nhà chờ và hệ thống giám sát GPS). Với mức trợ giá theo quy định và doanh thu vé, thời gian hòa vốn tài chính của doanh nghiệp khai thác là 6.5 năm, trong khi hiệu quả kinh tế - xã hội thu hồi sau 4.2 năm.

Kết luận

Đồ án "Quy hoạch tuyến VTHKCC bằng xe buýt tuyến Phà Cát Lái – Ga Metro Tân Cảng" là một công trình nghiên cứu ứng dụng kỹ thuật giao thông có giá trị thực tiễn cao, đón đầu định hướng phát triển đô thị thông minh và hiện đại hóa giao thông công cộng của TP.HCM. Bằng việc kết hợp chặt chẽ giữa cơ sở lý luận, phương pháp khảo sát thực địa chính xác, mô hình toán học dự báo tin cậy và giải pháp công nghệ xe buýt sạch CNG, đồ án đã chứng minh đầy đủ tính khả thi, hiệu quả kinh tế - kỹ thuật và môi trường.

Đây chính là mảnh ghép hạ tầng giao thông then chốt để khai phóng tiềm năng của Tuyến Metro số 1, giảm tải bền vững áp lực giao thông cho Khu đô thị phía Đông TP.HCM.
