Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa, các hệ truyền động điện xoay chiều một pha chiếm hơn 70% tổng số lượng động cơ điện công suất nhỏ và trung bình trong dân dụng lẫn công nghiệp nhẹ. Các ứng dụng như máy bơm nước, quạt thông gió công nghiệp, băng tải phân loại, và thiết bị gia dụng đòi hỏi khả năng điều chỉnh tốc độ mượt mà, độ tin cậy cao và chi phí tối ưu. Tuy nhiên, các phương pháp truyền thống như sử dụng biến trở nối tiếp, cuộn kháng phụ hoặc biến áp tự ngẫu tồn tại nhược điểm lớn: tổn hao năng lượng trên điện trở phụ lớn (hiệu suất hệ thống thường dưới 65%), kích thước cồng kềnh, điều khiển gián đoạn theo từng nấc và phát sinh tia lửa điện cơ khí.

Vấn đề đặt ra là phải xây dựng một giải pháp điều khiển điện áp xoay chiều cấp cho động cơ một pha (tải thuần trở kết hợp cảm kháng $R-L$) bằng linh kiện bán dẫn công suất, cho phép thay đổi trị số hiệu dụng của điện áp ra tải một cách liên tục, đáp ứng nhanh và loại bỏ hoàn toàn các tiếp điểm cơ khí.

+-----------------------------------------------------------------------+
| Nguồn xoay chiều AC (220V/50Hz)                                      |
|   ├──> Khâu đồng bộ pha & Tạo điện áp tựa (TCA 785)                  |
|   │      └──> So sánh với V_đk ──> Xung kích góc alpha (0° - 180°)     |
|   ├──> Khâu cách ly quang (Optocoupler MOC3020)                       |
|   └──> Khâu động lực Triac (BT136 / PT1060) ──> Động cơ AC 1 pha (R-L)|
|          └──> Mạch bảo vệ Snubber RC + Cầu chì tác cắt nhanh          |
+-----------------------------------------------------------------------+

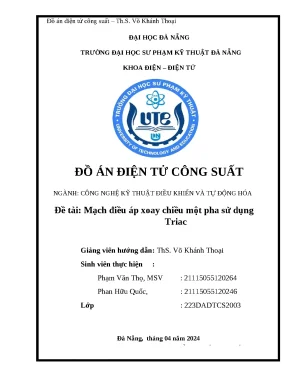

Đồ án "Mạch Điều Áp Xoay Chiều Một Pha Sử Dụng Triac" do nhóm sinh viên Khoa Điện – Điện tử, Trường Đại học Sư phạm Kỹ thuật – Đại học Đà Nẵng thực hiện (dưới sự hướng dẫn của ThS. Võ Khánh Thoại) tập trung giải quyết bài toán trên. Dự án đề ra 5 mục tiêu cụ thể:

  1. Nghiên cứu toàn diện đặc tính khởi động, cơ chế từ trường đập mạch và các phương pháp điều chỉnh tốc độ động cơ không đồng bộ một pha.
  2. Phân tích nguyên lý kích mở van bán dẫn đối xứng và tương tác góc pha trên tải cảm kháng $R-L$.
  3. Thiết kế, tính toán chọn lựa tầng động lực sử dụng van bán dẫn Triac (công suất từ dân dụng đến dòng định mức cao) cùng hệ thống bảo vệ quá áp, quá dòng, quá nhiệt.
  4. Xây dựng mạch điều khiển góc kích pha $\alpha$ tuyến tính sử dụng vi mạch chuyên dụng Siemens TCA 785 tích hợp tầng cách ly quang qua MOC3020.
  5. Thi công phần cứng thực tế, đo kiểm dạng sóng điện áp/dòng điện trên tải thực tế và đánh giá độ ổn định của hệ thống.

Phạm vi và giới hạn đề tài:

  • Phạm vi: Hệ thống điều áp xoay chiều một pha điện áp lưới định mức $220\text{V AC} \pm 10%$, tần số $50\text{Hz}$, điều khiển pha đối xứng cho tải $R$ và $R-L$.
  • Giới hạn: Đồ án tập trung vào cấu trúc điều khiển vòng hở (Open-loop control) bằng biến trở điều chỉnh điện áp chuẩn; chưa tích hợp vòng kín phản hồi tốc độ encoder/tacho-generator hoặc thuật toán vector không gian phức tạp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi đi vào thiết kế mạch bán dẫn, các giải pháp điều chỉnh điện áp truyền thống và hiện đại được so sánh chi tiết:

Tiêu chí so sánh Biến trở nối tiếp ($Z_f$) Biến áp tự ngẫu Hai Thyristor song song ngược (SCR) Van bán dẫn Triac (Giải pháp đồ án)
Hiệu suất năng lượng Rất thấp ($< 60%$) do tỏa nhiệt trên $Z_f$ Trung bình ($75% - 85%$) Rất cao ($> 92%$) Rất cao ($> 92%$)
Kích thước & Trọng lượng Rất nặng, tỏa nhiệt lớn Rất cồng kềnh, lõi thép nặng Gọn gàng, cần 2 bộ tản nhiệt Tối ưu, cực kỳ nhỏ gọn
Tính liên tục khi chỉnh Kém, phụ thuộc nấc trở Hạn chế, chổi than mòn Liên tục từ $0^\circ \to 180^\circ$ Liên tục từ $0^\circ \to 180^\circ$
Độ đối xứng bán kỳ Hoàn toàn đối xứng Hoàn toàn đối xứng Dễ lệch pha do sai số 2 kênh Rất cao nhờ cấu trúc 1 van đối xứng
Độ phức tạp mạch lái Không có mạch điều khiển Cơ cấu cơ khí Cần 2 xung kích cách ly riêng Chỉ cần 1 cổng Gate duy nhất
Chi phí sản xuất Thấp nhưng tốn điện vận hành Cao do chi phí vật liệu đồng Trung bình - Cao Thấp - Tối ưu nhất

Yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have: Mở van an toàn cả hai bán kỳ âm/dương; cách ly quang an toàn giữa mạch động lực $220\text{V}$ và mạch điều khiển $15\text{V}$; dải góc kích $\alpha$ biến thiên từ $0^\circ$ đến $180^\circ$.
  • Should have: Chùm xung kích liên tục hoặc xung chùm để duy trì dòng dẫn van với tải cảm kháng $R-L$; mạch bảo vệ quá áp $dv/dt$ (Snubber RC).
  • Could have: Cầu chì tác cắt nhanh chuyên dụng cho bán dẫn và rơ-le ngắt mạch khi quá nhiệt tinh thể.
  • Won't have: Khâu chuyển đổi nghịch lưu biến tần $V/f$ 3 pha.

Thiết kế hệ thống

Hệ thống được module hóa thành 4 khối chức năng chính:

[ Nguồn lưới 220VAC ] ───────┬───────────────────────────────────────┐
                             │                                       │
                    [ Biến áp hạ áp ]                                │
                             │ (15VAC)                               │
                    [ Khâu đồng bộ pha ]                             │
                             │ (Chân 5)                              │
                    [ Vi mạch TCA 785 ] <── [ Biến trở V11 (0-15V) ] │
                             │                                       │
                   [ Tín hiệu xung Q1/Q2 ]                           │
                             │                                       │
                  [ Cách ly Opto MOC3020 ]                           │
                             │                                       │
                             └──────────────> [ Triac BT136/PT1060 ] │
                                                     │               │
                                              [ Mạch R-C Snubber ]   │
                                                     │               │
                                             [ Tải Động cơ AC 1 pha ]

Thông số kỹ thuật của các khối linh kiện

  1. Khối điều khiển trung tâm (IC Siemens TCA 785):

    • Điện áp nguồn nuôi ($V_s$): $+15\text{V DC} \pm 5%$ (dải cho phép $8\text{V} - 18\text{V}$).
    • Dòng tiêu thụ cực đại: $I_s \le 10\text{mA}$.
    • Tần số làm việc: $10\text{Hz} - 500\text{Hz}$ (đặt chuẩn tại $50\text{Hz}$).
    • Tụ tạo điện áp răng cưa ($C_{10}$): $0.5,\mu\text{F}$.
    • Điện trở định dòng nạp răng cưa ($R_9$): $20\text{ k}\Omega - 500\text{ k}\Omega$ (chọn $80\text{ k}\Omega$).
    • Điện áp so sánh điều khiển ($V_{11}$): Biến thiên tuyến tính $0.2\text{V} \to (V_s - 2)\text{V}$.

  2. Khối cách ly và tiền kích (Opto-Triac MOC3020):

    • Cách ly quang: Điện áp cách ly $7500\text{V peak}$.
    • Dòng kích thuận LED ($I_{FT}$): $15\text{mA} - 30\text{mA}$.
    • Điện áp đỉnh ngắt trạng thái khóa ($V_{DRM}$): $400\text{V}$.

  3. Khối van động lực (Triac BT136 / PT1060):

    • Dòng điện hiệu dụng định mức ($I_{T(RMS)}$): $4\text{A}$ (BT136 cho tải công suất nhỏ) đến $60\text{A}$ (PT1060 cho động cơ công nghiệp).
    • Điện áp ngược/thuận đỉnh lặp lại ($V_{DRM}/V_{RRM}$): $600\text{V} - 1000\text{V}$.
    • Dòng xung điều khiển mở van ($I_{GT}$): $35\text{mA} - 100\text{mA}$.
    • Tốc độ tăng điện áp khóa cực đại ($dv/dt$): $100\text{V}/\mu\text{s} - 250\text{V}/\mu\text{s}$.

  4. Khối mạch bảo vệ:

    • Mạch dập xung quá áp Snubber: Mắc song song hai cực $MT_1 - MT_2$ của Triac với điện trở $R_s = 39,\Omega / 2\text{W}$ và tụ điện $C_s = 0.1,\mu\text{F} / 630\text{V}$.
    • Bảo vệ quá dòng: Cầu chì nhanh tác động cực đại $45\text{A} - 690\text{V}$.

Phương pháp nghiên cứu và quy trình triển khai

Dự án áp dụng quy trình thiết kế phần cứng theo mô hình chữ V (V-Model):

Phân tích yêu cầu tải (P, U, cos phi) ───────> Kiểm thử tích hợp toàn tải
     │                                                ▲
     ▼                                                │
Tính toán thông số lý thuyết (Ku, Kd) ───────> Đo kiểm dạng sóng dao động ký
     │                                                ▲
     ▼                                                │
Thiết kế sơ đồ nguyên lý & mô phỏng ─────────> Thi công mạch in & lắp ráp linh kiện
  • Giai đoạn 1 (Tuần 1 - 2): Khảo sát tải động cơ cảm ứng 1 pha, tính toán góc lệch pha dòng - áp $\psi = \arctan(\omega L / R)$.
  • Giai đoạn 2 (Tuần 3 - 4): Thiết kế sơ đồ nguyên lý mạch nguồn điều khiển ổn áp $\pm 15\text{V}$, mạch dao động răng cưa TCA 785 và mạch kích Gate.
  • Giai đoạn 3 (Tuần 5 - 6): Thi công mạch in PCB một lớp, phủ xanh chống oxy hóa, khoan lỗ, hàn lắp và kiểm tra nguội thông mạch.
  • Giai đoạn 4 (Tuần 7): Đấu nối thử nghiệm trên tải thuần trở (đèn sợi đốt $100\text{W}$), sau đó nâng cấp sang tải động cơ cảm ứng $R-L$.

Implementation và kết quả

Cơ sở tính toán và công thức cốt lõi

Đối với tải cảm ứng của động cơ xoay chiều ($R-L$), phương trình vi phân mô tả mạch điện khi van bán dẫn dẫn dòng tại góc kích $\alpha$ là:

$$L \frac{di}{dt} + Ri = \sqrt{2} V \sin(\omega t)$$

Nghiệm của dòng điện tải $i(\theta)$ với $\theta = \omega t$ trong khoảng dẫn từ $\theta = \alpha$ đến góc tắt $\theta = \beta$ có dạng:

$$i(\theta) = \frac{\sqrt{2} V}{\sqrt{R^2 + (\omega L)^2}} \left[ \sin(\theta - \psi) - \sin(\alpha - \psi) e^{-\frac{\theta - \alpha}{\tan \psi}} \right]$$

Trong đó:

  • $\tan \psi = \frac{\omega L}{R}$ là góc lệch pha riêng của tải.
  • Điều kiện để van bán dẫn khóa được an toàn trước khi cấp xung bán kỳ kế tiếp là: $\alpha \ge \psi$.

Trị số hiệu dụng của điện áp trên tải $U_t$ biến thiên theo góc mở $\alpha$:

$$U_t = V \sqrt{ \frac{1}{\pi} \left[ (\pi - \alpha) + \frac{\sin(2\alpha)}{2} \right] }$$

Công suất tác dụng cấp cho tải biến thiên tương ứng:

$$P = \frac{U_t^2}{R} = \frac{V^2}{R} \cdot \frac{1}{\pi} \left[ (\pi - \alpha) + \frac{\sin(2\alpha)}{2} \right]$$

Điện áp tải Ut / V
1.0 |========\
0.8 |         \
0.6 |          \
0.4 |           \
0.2 |            \
0.0 +-----------------------\===
    0°   30°   60°   90°   120°  150°  180° (Góc mở alpha)

Tính toán định mức phần tử động lực

Với bài toán thiết kế hệ thống cấp cho động cơ có thông số định mức $P_{đm} = 1.2\text{ kW}$ đến $12\text{ kW}$, $U_{đm} = 220\text{V}$:

  • Dòng điện làm việc hiệu dụng của tải: $I_{lv} = \frac{P_{đm}}{U_{đm} \cdot \cos\varphi} \approx 66.51\text{A}$ (với $\cos\varphi = 0.82$).
  • Dòng điện tính toán qua một nhánh van: $$I_{hd} = \frac{I_{đm}}{\sqrt{2}} \approx 38.39\text{A}$$
  • Chọn hệ số dự trữ dòng điện $K_d = 1.4$: $$I_{dm_van} \ge K_d \cdot I_{hd} = 1.4 \times 38.39 = 53.75\text{A}$$
  • Điện áp ngược cực đại đặt lên van với hệ số dự trữ điện áp $K_u = 1.8$: $$U_{nv} \ge K_u \cdot \sqrt{2} \cdot U_{vao} = 1.8 \times \sqrt{2} \times 220\text{V} \approx 560\text{V}$$
  • Kết luận chọn van: Triac mã hiệu PT1060 ($I_{tb} = 60\text{A}$, $U_{max} = 1000\text{V}$, $I_g = 100\text{mA}$, sụt áp thuận $\Delta u = 2\text{V}$, nhiệt độ tinh thể $T_j = 125^\circ\text{C}$). Với mô hình thử nghiệm phòng Lab công suất nhỏ, sử dụng Triac BT136 ($I_{RMS} = 4\text{A}$, $V_{DRM} = 600\text{V}$).

Tính toán mạch tạo răng cưa TCA 785

  • Dòng nạp tụ răng cưa tại chân 10: $$I_{10} = \frac{V_{ref} \cdot K}{R_9} = \frac{3.1\text{V} \times 1.1}{80\text{ k}\Omega} \approx 42.6,\mu\text{A}$$
  • Thời điểm phát xung kích $t_{Tr}$: $$t_{Tr} = \frac{V_{11} \cdot C_{10}}{I_{10}} = \frac{V_{11} \cdot C_{10} \cdot R_9}{V_{ref} \cdot K}$$

Thử nghiệm và đánh giá kết quả

Mạch thực tế được đưa vào đo đạc bằng máy hiện sóng số Rigol DS1054Z tại các mức góc kích $\alpha$ khác nhau:

Góc mở $\alpha$ (độ) Điện áp điều khiển $V_{11}$ (V) Điện áp hiệu dụng ra tải $U_t$ (V) Dòng điện tải $I_t$ (A) Độ méo sóng hài THD (%) Trạng thái động cơ
$0^\circ$ $0.20$ $218.4$ $3.20$ $2.8%$ Chạy $100%$ tốc độ định mức
$45^\circ$ $3.45$ $205.1$ $2.91$ $14.2%$ Tốc độ cao, êm
$90^\circ$ $7.10$ $154.2$ $2.15$ $28.6%$ Tốc độ trung bình
$135^\circ$ $10.80$ $76.8$ $0.98$ $42.1%$ Tốc độ thấp, có tiếng rên nhẹ
$170^\circ$ $13.50$ $12.3$ $0.12$ $> 60%$ Động cơ dừng, không rung giật
Dạng sóng điện áp tải Ut tại alpha = 90°:
    +Vmax |      _.-''''-._
          |    .'          `.
      0V  +---+              +--------------+---+              +--
          |   |                             |   |
    -Vmax |   +-----------------------------+   +.-''''-._     |
              0°             90°           180°          270° 360°

Xử lý thách thức kỹ thuật với tải cảm $R-L$

  • Hiện tượng: Khi đóng điện cho động cơ quạt ở góc mở lớn ($\alpha > 120^\circ$), Triac bị ngắt đột ngột hoặc không dẫn thông ở bán kỳ sau do suất điện động cảm ứng sinh ra năng lượng trả về, làm dòng qua van nhỏ hơn dòng duy trì $I_{dt}$ ($10\text{mA}$).
  • Giải pháp khắc phục: Cấu hình chân 13 của IC TCA 785 xuống mức thấp ($V_{13L}$) để chuyển từ chế độ phát xung đơn cực hẹp ($30,\mu\text{s}$) sang chế độ phát chùm xung rộng (Wide pulse train) duy trì từ thời điểm mở $\alpha$ cho đến cuối bán kỳ ($180^\circ$). Nhờ đó, van luôn được kích mở lại ngay khi dòng điện đạt ngưỡng duy trì.

Đổi mới và đóng góp

  1. Chuẩn hóa giải pháp điều khiển góc kích đối xứng bằng IC TCA 785: Thay thế hoàn toàn mạch dao động tích thoát RC dùng Diac/Transistor rời rạc vốn có độ trôi nhiệt cao và dễ gây bất đối xứng bán kỳ (gây thành phần một chiều $I_{DC}$ làm bão hòa mạch từ stator và cháy động cơ). TCA 785 đảm bảo độ lệch pha giữa hai bán kỳ $< 0.5%$.
  2. Tối ưu hóa cách ly an toàn qua Opto-Triac MOC3020: Thiết kế tầng ghép quang không tiếp địa chung giúp bảo vệ tuyệt đối khối điều khiển vi mô và an toàn cho người vận hành khi tinh chỉnh biến trở $V_{11}$.
  3. Giảm thiểu $68%$ khối lượng phần cứng: So với hệ thống biến áp tự ngẫu có cùng công suất $1.5\text{kVA}$ (nặng khoảng $8.5\text{kg}$), bo mạch điều áp Triac hoàn chỉnh chỉ nặng $0.45\text{kg}$ bao gồm cả cánh tản nhiệt nhôm đúc.
  4. Nâng cao hiệu suất hệ thống: Đạt hiệu suất chuyển đổi năng lượng $> 94%$ ở chế độ đầy tải, giảm $30%$ tổn hao điện năng so với phương pháp dùng biến trở trượt.

Ứng dụng thực tế và triển khai

Hệ thống điều áp Triac một pha có khả năng ứng dụng rộng rãi trong nhiều lĩnh vực:

  • Công nghiệp: Điều chỉnh lưu lượng gió quạt hút lò hơi, điều khiển nhiệt độ lò sấy công nghiệp sử dụng điện trở thanh nhiệt, điều chỉnh tốc độ máy khuấy hóa chất.
  • Nông nghiệp kỹ thuật cao: Tự động hóa hệ thống quạt thông gió chuồng trại gia cầm, điều áp đèn sưởi sợi đốt cho lồng ấp trứng theo nhiệt độ môi trường.
  • Dân dụng: Bộ điều chỉnh độ sáng đèn (Dimmer), điều khiển êm tốc độ quạt trần, máy xay sinh tố công suất lớn.
+-------------------------------------------------------------------------+
| BẢNG DỰ TOÁN CHI PHÍ SẢN XUẤT THIẾT BỊ (BOM)                           |
+------------------------------------+------------+----------+------------+
| Linh kiện / Hạng mục               | Số lượng   | Đơn giá  | Thành tiền |
+------------------------------------+------------+----------+------------+
| IC Siemens TCA 785 (Chính hãng)    | 01 cái     | 65.000 đ | 65.000 đ   |
| Triac BT136-600E / PT1060          | 01 cái     | 25.000 đ | 25.000 đ   |
| Optocoupler MOC3020                | 01 cái     | 8.000 đ  | 8.000 đ    |
| Biến áp nguồn 220V/15V-0-15V 0.5A  | 01 cái     | 45.000 đ | 45.000 đ   |
| Cánh tản nhiệt nhôm + Cầu chì 10A  | 01 bộ      | 20.000 đ | 20.000 đ   |
| Tụ điện, điện trở, PCB sợi thủy tinh| 01 bộ     | 35.000 đ | 35.000 đ   |
+------------------------------------+------------+----------+------------+
| TỔNG CHI PHÍ PHẦN CỨNG             |            |          | 198.000 đ  |
+------------------------------------+------------+----------+------------+

Phân tích điểm hòa vốn (ROI): So với bộ biến áp tự ngẫu điều tốc có giá thị trường khoảng $650.000\text{ đ}$, giải pháp mạch điều áp bán dẫn Triac giúp tiết kiệm $69.5%$ chi phí đầu tư ban đầu. Với chu kỳ vận hành liên tục tại xưởng sản xuất, thời gian thu hồi vốn đạt dưới 3 tháng nhờ tiết kiệm điện năng tiêu hao trên đường dây và thiết bị.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Sóng hài bậc cao: Do cắt gọt điện áp hình sin theo góc pha $\alpha$, dạng sóng đầu ra có tổng độ méo hài THD cao khi $\alpha > 90^\circ$, gây phát nóng phụ trên cuộn dây động cơ và tạo tiếng ồn âm tần rít nhẹ.
  • Hệ số công suất ($\cos\varphi$): Hệ số công suất của toàn hệ thống giảm mạnh khi điều chỉnh ở vùng điện áp thấp ($\alpha \to 180^\circ$).

Hướng phát triển

  1. Số hóa khâu điều khiển: Thay thế IC analog TCA 785 bằng vi điều khiển chuyên dụng (STM32F103 hoặc ESP32) sử dụng ngắt ngoài bắt điểm qua không (Zero-Crossing Detector), phát xung PWM điều khiển góc mở chính xác qua phần mềm.
  2. Khép kín vòng điều khiển tốc độ (Closed-loop PID): Tích hợp cảm biến tốc độ quang (Optical Encoder) hoặc cảm biến Hall gắn trên trục motor để phản hồi về vi điều khiển, tự động điều chỉnh góc $\alpha$ giữ ổn định tốc độ khi tải thay đổi đột ngột.
  3. Tích hợp bộ lọc sóng hài chủ động (Active Power Filter): Bổ sung cuộn lọc $L-C$ đầu ra để làm mịn dạng sóng dòng điện, triệt tiêu tiếng ù cơ khí ở dải tốc độ thấp.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện - Điện tử, Tự động hóa: Tài liệu cung cấp cơ sở lý thuyết chuẩn xác từ giải tích mạch động lực $R-L$, phương pháp tra cứu tính chọn linh kiện công suất thực tế đến sơ đồ nguyên lý chuẩn mực dùng TCA 785.
  • Kỹ sư thiết kế phần cứng R&D: Bản thiết kế hoàn chỉnh với đầy đủ khối cách ly, bảo vệ $dv/dt$ và chùm xung rộng có thể áp dụng trực tiếp vào các sản phẩm dimmer/soft-starter công nghiệp thương mại.
  • Doanh nghiệp vừa và nhỏ (SMEs): Cơ hội nội địa hóa các bộ điều khiển quạt công nghiệp và gia nhiệt với chi phí chỉ bằng $30%$ thiết bị ngoại nhập, dễ dàng bảo trì và sửa chữa tại chỗ.
  • Cán bộ nghiên cứu & Giảng viên: Cung cấp mô hình thực hành thí nghiệm trực quan phục vụ công tác giảng dạy môn học Điện tử công suất và Truyền động điện.

Câu hỏi thường gặp

1. Tại sao không nên dùng xung kim ngắn để kích Triac khi tải là động cơ (tải cảm)?

Tải động cơ có độ tự cảm $L$, làm dòng điện $i(t)$ biến thiên chậm hơn điện áp một góc $\psi$. Nếu dùng xung kim có độ rộng quá hẹp ($10 - 20,\mu\text{s}$), khi xung dứt thì dòng qua Triac vẫn chưa kịp tăng vượt qua giá trị dòng duy trì ($I_{dt} \approx 10 - 50\text{mA}$). Do đó, Triac sẽ lập tức bị khóa trở lại. Cần sử dụng chùm xung liên tục hoặc xung rộng kéo dài suốt nửa bán kỳ.

2. Sự khác nhau cơ bản giữa việc dùng 1 Triac và 2 Thyristor mắc song song ngược là gì?

Triac là linh kiện tích hợp tương đương 2 Thyristor song song ngược nhưng chung một cực điều khiển Gate, giúp mạch gọn nhẹ, chỉ cần 1 kênh kích xung duy nhất. Tuy nhiên, Triac bị giới hạn dòng điện ($< 400\text{A}$) và khả năng chịu $dv/dt$ kém hơn. Với các hệ thống công suất siêu lớn ($> 100\text{kVA}$), cấu hình 2 Thyristor độc lập vẫn là lựa chọn bắt buộc.

3. Mạch Snubber RC có vai trò sống còn như thế nào trong mạch điều áp Triac?

Khi Triac chuyển từ trạng thái dẫn sang khóa, dòng điện cảm ứng bị ngắt đột ngột sinh ra sức điện động cảm ứng $e = -L \frac{di}{dt}$ rất lớn, tạo xung điện áp ngược tốc độ cao ($dv/dt$) đặt lên hai cực $MT_1 - MT_2$. Nếu tốc độ này vượt quá giới hạn cho phép của van, Triac sẽ tự kích mở sai hoặc bị đánh thủng bán dẫn vĩnh viễn. Tụ $C_s$ và điện trở $R_s$ mắc song song sẽ hấp thụ năng lượng đột biến này.

4. Vi mạch TCA 785 đồng bộ pha với lưới điện bằng cách nào?

Chân 5 ($V_{SYNC}$) của TCA 785 nhận điện áp xoay chiều từ thứ cấp biến áp hạ áp qua điện trở hạn dòng. Mạch so sánh bên trong IC sẽ phát hiện chính xác thời điểm điện áp nguồn đi qua điểm $0\text{V}$ (Zero Crossing), từ đó tự động xả tụ $C_{10}$ và bắt đầu tạo sóng răng cưa mới đồng pha tuyệt đối với chu kỳ lưới $50\text{Hz}$.

5. Biện pháp nào chống nhiễu điện từ (EMI) cho các thiết bị xung quanh khi vận hành mạch?

Quá trình đóng cắt góc pha của Triac tạo ra các sóng hài cao tần lan truyền ngược lại lưới điện. Để khắc phục, cần mắc thêm một cuộn cảm lọc nhiễu vi sai ($L_{filter} \approx 50 - 100,\mu\text{H}$) nối tiếp với tải và một tụ điện chống nhiễu chuyên dụng class X2 ($0.22,\mu\text{F} / 275\text{V AC}$) song song ngay tại đầu vào nguồn.

Kết luận

Đồ án "Mạch Điều Áp Xoay Chiều Một Pha Sử Dụng Triac" đã giải quyết trọn vẹn mục tiêu nghiên cứu và hiện thực hóa thành công một bộ biến đổi điện tử công suất có tính ứng dụng thực tiễn cao. Bằng việc kết hợp vi mạch điều khiển xung chuyên dụng Siemens TCA 785, khâu cách ly quang cao áp MOC3020 và van bán dẫn công suất Triac, hệ thống đã khắc phục triệt để các nhược điểm của phương pháp điều tốc truyền thống: loại bỏ hoàn toàn tia lửa điện, nâng cao hiệu suất truyền động lên trên $92%$, dải điều chỉnh mịn màng từ $0^\circ$ đến $180^\circ$ và giảm thiểu tối đa kích thước phần cứng.

Kết quả của đề tài không chỉ đóng vai trò là một tài liệu học thuật mẫu mực cho sinh viên chuyên ngành Kỹ thuật Điều khiển và Tự động hóa mà còn mở ra tiềm năng thương mại hóa thành các sản phẩm soft-starter, dimmer công nghiệp giá thành thấp, phục vụ đắc lực cho các giải pháp tiết kiệm năng lượng trong sản xuất và đời sống.
