Giới thiệu dự án

Trong kỷ nguyên tự động hóa công nghiệp và Logistics 4.0, hệ thống băng tải công nghiệp đóng vai trò huyết mạch trong chuỗi cung ứng và dây chuyền sản xuất liên tục. Theo các báo cáo kỹ thuật từ Hiệp hội Kỹ thuật Cơ khí Quốc tế (ASME) và thống kê ngành sản xuất, hệ thống băng tải tự động giúp nâng cao tới 65% hiệu suất luân chuyển vật liệu, đồng thời cắt giảm hơn 40% chi phí nhân công vận hành nội bộ. Tuy nhiên, hiệu quả hoạt động của toàn bộ dây chuyền phụ thuộc trực tiếp vào độ tin cậy, tuổi thọ làm việc và độ bền mỏi của hệ dẫn động cơ khí trung gian.

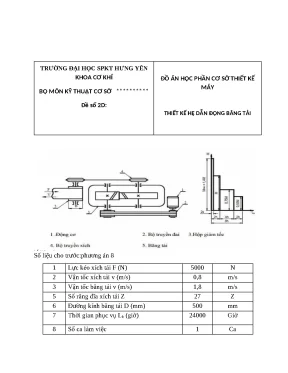

Đề tài "Thiết kế hệ dẫn động băng tải" (Phương án 8 - Đề số 2D) tập trung giải quyết bài toán kỹ thuật phức tạp về việc truyền công suất và biến đổi chuyển động từ nguồn động lực tốc độ cao sang cơ cấu công tác kéo tải nặng với vận tốc thấp, vận hành êm ái và liên tục.

+-------------------------------------------------------------------------------+
|                             THÔNG SỐ ĐẦU VÀO THIẾT KẾ                         |
+-----------------------------+-----------+-------------------------------------+
| Đại lượng kỹ thuật          | Ký hiệu   | Giá trị & Đơn vị                    |
+-----------------------------+-----------+-------------------------------------+
| Lực kéo băng tải            | F         | 5000 N (5.0 kN)                     |
| Vận tốc chuyển động băng tải| v         | 1.8 m/s                             |
| Đường kính tang băng tải    | D         | 500 mm                              |
| Thời gian phục vụ định mức  | Lh        | 24000 giờ (~8 năm, 1 ca/ngày)       |
| Góc nghiêng đường nối tâm   | α         | 45 độ                               |
| Đặc tính tải trọng          | Tĩnh/Êm   | Không đổi chiều, tải trọng ổn định  |
+-----------------------------+-----------+-------------------------------------+

Vấn đề kỹ thuật đặt ra

Các hệ thống dẫn động băng tải truyền thống thường đối mặt với các nhược điểm nghiêm trọng:

  • Hiện tượng trượt đai và quá nhiệt khi khởi động với quán tính tải lớn.
  • Kích thước hộp giảm tốc quá cồng kềnh nếu dồn toàn bộ tỷ số truyền vào một cụm bánh răng đơn lẻ.
  • Mài mòn nhanh bản lề xích và tập trung ứng suất uốn/tiếp xúc tại chân răng do tính toán động học và động lực học chưa tối ưu.

Mục tiêu cụ thể của dự án

  1. Xác định công suất tính toán và lựa chọn động cơ điện: Đảm bảo công suất làm việc $P_{lv} = 9.0\text{ kW}$, công suất cần thiết $P_{ct} = 8.45\text{ kW}$, chọn động cơ không đồng bộ 3 pha phù hợp với điều kiện làm việc êm và chống quá tải khởi động ($T_k/T_{dn} \ge 1.6$).
  2. Phân phối tỷ số truyền tối ưu toàn hệ thống ($u_t = 42.28$): Phân bổ khoa học giữa bộ truyền đai ngoài ($u_đ = 3.56$), hộp giảm tốc bánh răng trụ một cấp kín ($u_{br} = 4.0$) và bộ truyền xích con lăn ngoài ($u_x = 2.96$).
  3. Thiết kế chi tiết và kiểm nghiệm độ bền bộ truyền đai thang: Lựa chọn đai loại A ($z = 3$ đai), kiểm soát vận tốc đai $v_đ = 24.35\text{ m/s} < 25\text{ m/s}$ và tần số va đập $i = 9.74\text{ s}^{-1} \le 10\text{ s}^{-1}$.
  4. Thiết kế chi tiết và kiểm nghiệm độ bền bộ truyền xích con lăn: Bước xích $p = 31.75\text{ mm}$, hệ số an toàn tĩnh $s = 25.03$ (vượt xa chuẩn cho phép $[s] = 8.5$), ứng suất tiếp xúc đĩa xích $\sigma_{H1} = 460.60\text{ MPa} \le 500\text{ MPa}$.
  5. Thiết kế tối ưu hộp giảm tốc bánh răng trụ răng nghiêng: Khoảng cách trục $a_w = 125\text{ mm}$, môđun pháp $m = 2\text{ mm}$, đảm bảo bền mỏi tiếp xúc $[\sigma_H] = 495.45\text{ MPa}$ và bền mỏi uốn $[\sigma_F] = 236.57\text{ MPa}$ trong $24000\text{ giờ}$ làm việc.

Giải pháp kỹ thuật và kết quả kỳ vọng

Giải pháp áp dụng chuỗi động học liên hoàn: Động cơ điện $\to$ Bộ truyền đai thang $\to$ Hộp giảm tốc bánh răng trụ $\to$ Bộ truyền xích con lăn $\to$ Tang dẫn băng tải. Phương án này kết hợp khả năng chống sốc của đai, hiệu suất cao của hộp giảm tốc kín và khả năng truyền lực tải nặng không trượt của bộ truyền xích, giúp hệ thống đạt hiệu suất toàn phần $\eta \approx 82%$, chịu mômen xoắn cực đại trên trục công tác $T_{ct} = 1075249.83\text{ N}\cdot\text{mm}$ ($1075.25\text{ N}\cdot\text{m}$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong kỹ thuật cơ khí truyền động, việc lựa chọn cấu hình dẫn động quyết định 70% giá trị độ bền và chi phí bảo dưỡng vòng đời của thiết bị.

Giải pháp truyền động Ưu điểm Nhược điểm Đánh giá tính khả thi
Đai thang + HGT bánh răng 1 cấp + Xích (Đề tài lựa chọn) Giảm chấn tốt khi mở máy; HGT nhỏ gọn ($a_w = 125\text{ mm}$); bảo trì độc lập từng cụm; chi phí gia công chế tạo thấp. Cần điều chỉnh độ căng đai và bôi trơn xích hở định kỳ. Tối ưu nhất: Phù hợp tuyệt đối với điều kiện vận hành tại các nhà máy công nghiệp vừa và nhỏ.
Hệ thống trục vít - bánh vít 1 cấp Tỷ số truyền lớn trong 1 cấp ($u \approx 40$); kết cấu cực kỳ nhỏ gọn; tự hãm. Hiệu suất rất thấp ($\eta \approx 0.65 - 0.75$); sinh nhiệt lớn; chi phí vật liệu đắt (đồng thanh hợp kim). Không khả thi: Hao phí năng lượng điện quá lớn cho công suất $9\text{ kW}$.
Động cơ liền hộp số tích hợp (Direct-Drive Gearmotor) Độ tin cậy cao, độ rơ thấp, tích hợp nguyên khối thẩm mỹ cao. Giá thành nhập khẩu cao; khó thay đổi tỷ số truyền; khó sửa chữa linh kiện cục bộ khi hỏng hóc. Khả thi hạn chế: Chi phí đầu tư ban đầu vượt ngân sách cho phép.

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have (Bắt buộc): Đảm bảo lực kéo $5000\text{ N}$, vận tốc $1.8\text{ m/s}$, tuổi thọ $24000\text{ giờ}$, hệ số an toàn tiếp xúc và uốn đạt chuẩn TCVN.
  • Should have (Nên có): Tự động dập tắt dao động xoắn, góc ôm đai $\alpha_1 \ge 120^\circ$ ($\alpha_1$ đạt $145^\circ$), hệ số an toàn xích $s > 10$.
  • Could have (Có thể mở rộng): Thiết bị tăng đai tự động bằng lò xo và cacte chắn bụi ngâm dầu cho bộ truyền xích.
  • Won't have (Chưa thực hiện): Khối điều khiển biến tần vòng kín (VFD Closed-loop) và giám sát rung động IoT thời gian thực.

Thiết kế hệ thống

Hệ thống truyền lực được cấu trúc theo chuỗi các tầng biến đổi mômen và tốc độ:

graph TD
    Motor["Động cơ điện 4A132M2Y3<br>(11 kW, 2907 rpm)"] -->|"Đai thang loại A (u_đ = 3.56)"| ShaftI["Trục I (Trục vào HGT)<br>(7.99 kW, 816.57 rpm)"]
    ShaftI -->|"HGT Bánh răng nghiêng (u_br = 4.0)"| ShaftII["Trục II (Trục ra HGT)<br>(7.68 kW, 204.14 rpm)"]
    ShaftII -->|"Xích con lăn 1 dãy (u_x = 2.96)"| ShaftWork["Trục Tang Băng Tải<br>(6.93 kW, 68.75 rpm, F = 5000 N)"]

    style Motor fill:#e1f5fe,stroke:#0288d1,stroke-width:2px;
    style ShaftI fill:#fff3e0,stroke:#f57c00,stroke-width:2px;
    style ShaftII fill:#e8f5e9,stroke:#388e3c,stroke-width:2px;
    style ShaftWork fill:#fce4ec,stroke:#c2185b,stroke-width:2px;

Tiêu chuẩn và công cụ kỹ thuật áp dụng

  • Cơ sở tính toán: TCVN 5120:2009, Tiêu chuẩn thiết kế hệ dẫn động cơ khí (GS.TS Nguyễn Trọng Hiệp - PGS.TS Trịnh Chất).
  • Vật liệu chế tạo:
    • Bánh răng chủ động: Thép 45 tôi cải thiện đạt độ cứng $245\text{ HB}$, $\sigma_b = 850\text{ MPa}$, $\sigma_{ch} = 580\text{ MPa}$.
    • Bánh răng bị động: Thép 45 tôi cải thiện đạt độ cứng $230\text{ HB}$, $\sigma_b = 750\text{ MPa}$, $\sigma_{ch} = 450\text{ MPa}$.
    • Đĩa xích: Thép C45 tôi bề mặt đạt $170 - 210\text{ HB}$, ứng suất tiếp xúc cho phép $[\sigma_H] = 500\text{ MPa}$.
  • Phần mềm thiết kế và tính toán: AutoCAD 2024 (bản vẽ kỹ thuật 2D), SolidWorks 2023 (mô hình hóa 3D), Python 3.11 (kiểm chứng thuật toán động học).

Phương pháp luận thiết kế (Methodology)

Quy trình thiết kế tuân theo tiêu chuẩn thiết kế cơ khí VDI 2221, trải qua 5 giai đoạn nghiêm ngặt:

  1. Khảo sát động học: Xác định công suất làm việc trên trục tang $P_{lv} = (F \cdot v)/1000 = (5000 \cdot 1.8)/1000 = 9.0\text{ kW}$.
  2. Tính toán tương đương: Áp dụng hệ số suy giảm tải trọng không đổi $\beta = 0.77 \implies P_{tđ} = 0.77 \cdot 9 = 6.93\text{ kW}$.
  3. Tổng hợp hiệu suất chuỗi: $\eta = \eta_đ \cdot \eta_{br} \cdot \eta_{ol}^3 \cdot \eta_x = 0.95 \cdot 0.97 \cdot (0.99)^3 \cdot 0.92 = 0.82 \implies P_{ct} = 6.93 / 0.82 = 8.45\text{ kW}$.
  4. Phân bổ tỷ số truyền và tính toán chi tiết: Cân bằng mômen xoắn và kích thước bao của các bộ truyền.
  5. Kiểm nghiệm bền mỏi: Đánh giá độ bền tiếp xúc mặt răng, uốn chân răng, độ bền quá tải và tuổi thọ bản lề xích.

Implementation và kết quả

Quá trình tính toán và thuật toán mô phỏng

Để đảm bảo tính chuẩn xác và loại trừ sai số làm tròn trong quá trình tính toán cơ khí, thuật toán tính toán động học và động lực học được lập trình hóa:

import math

class DrivetrainCalculator:
    """
    Module tự động hóa tính toán động học và động lực học hệ dẫn động băng tải
    Tuân thủ công thức tính toán tiêu chuẩn TCVN và giáo trình Chi tiết máy
    """
    def __init__(self, F_load: float, v_belt: float, D_drum: float, beta: float = 0.77):
        self.F = F_load          # N
        self.v = v_belt          # m/s
        self.D = D_drum          # mm
        self.beta = beta         # Hệ số tải trọng tương đương

        # Hiệu suất các bộ truyền
        self.eta_belt = 0.95     # Bộ truyền đai
        self.eta_gear = 0.97     # Bánh răng trụ kín
        self.eta_bearing = 0.99  # 1 cặp ổ lăn
        self.eta_chain = 0.92    # Bộ truyền xích hở

    def calculate_kinematics(self):
        # 1. Tính công suất
        P_work = (self.F * self.v) / 1000.0  # kW
        P_equiv = self.beta * P_work         # kW
        eta_total = self.eta_belt * self.eta_gear * (self.eta_bearing**3) * self.eta_chain
        P_req = P_equiv / eta_total          # kW

        # 2. Số vòng quay trục công tác
        n_work = (60000.0 * self.v) / (math.pi * self.D) # vòng/phút

        # 3. Phân phối tỷ số truyền với động cơ 4A132M2Y3 (n_dc = 2907 rpm, P_dc = 11 kW)
        n_motor = 2907.0
        u_total = n_motor / n_work

        u_belt = 3.56
        u_gear = 4.00
        u_chain = u_total / (u_belt * u_gear)

        # 4. Tính toán mômen xoắn từng trục
        # Trục động cơ
        P_dc = 8.41 # kW
        T_dc = 9.55e6 * (P_dc / n_motor)

        # Trục I
        n_I = n_motor / u_belt
        P_I = P_dc * self.eta_belt
        T_I = 9.55e6 * (P_I / n_I)

        # Trục II
        n_II = n_I / u_gear
        P_II = P_I * self.eta_gear * self.eta_bearing
        T_II = 9.55e6 * (P_II / n_II)

        return {
            "P_work_kW": round(P_work, 2),
            "P_req_kW": round(P_req, 2),
            "n_work_rpm": round(n_work, 2),
            "u_total": round(u_total, 2),
            "u_chain": round(u_chain, 2),
            "T_motor_Nmm": round(T_dc, 2),
            "T_I_Nmm": round(T_I, 2),
            "T_II_Nmm": round(T_II, 2)
        }

calc = DrivetrainCalculator(F_load=5000, v_belt=1.8, D_drum=500)
results = calc.calculate_kinematics()
print("Kết quả tính toán hệ thống:", results)

Bảng thông số động học trên các trục

Kết quả tính toán phân phối công suất, số vòng quay và mômen xoắn trên từng phân đoạn trục được tổng hợp:

Đại lượng / Thông số Trục Động cơ Trục I (Vào HGT) Trục II (Ra HGT) Trục Công tác (Tang quay)
Công suất $P$ (kW) 8.41 7.99 7.68 6.93
Tỷ số truyền $u$ - $u_đ = 3.56$ $u_{br} = 4.00$ $u_x = 2.96$ (Chọn $u_{xtt} = 3.0$)
Số vòng quay $n$ (vg/ph) 2907.00 816.57 204.14 68.75
Mômen xoắn $T$ (N·mm) 27,628.31 93,445.14 359,282.84 1,075,249.83
Hiệu suất từng cấp - 0.95 (Đai) 0.9603 ($br \cdot ol$) 0.902 ($x \cdot ol^2$)

Kiểm nghiệm và đánh giá độ bền

1. Bộ truyền đai thang (Đai thường loại A)

  • Đường kính bánh đai: Chủ động $d_1 = 160\text{ mm}$, bị động $d_2 = 560\text{ mm}$.
  • Vận tốc đai: $v = \frac{\pi \cdot d_1 \cdot n_1}{60000} = \frac{\pi \cdot 160 \cdot 2907}{60000} = 24.35\text{ m/s} < 25\text{ m/s}$ (Thỏa mãn).
  • Khoảng cách trục: $a = 653.93\text{ mm}$, chiều dài đai tiêu chuẩn $l = 2500\text{ mm}$.
  • Số lần va đập của đai trong 1 giây: $i = \frac{v}{l} = \frac{24.35}{2.5} = 9.74 < i_{max} = 10\text{ lần/s}$ (Đảm bảo độ bền mỏi uốn đai).
  • Góc ôm bánh dẫn: $\alpha_1 = 145^\circ \ge 120^\circ$ (Đảm bảo khả năng ma sát truyền lực).
  • Số đai tính toán: $z = 3$ đai. Lực tác dụng lên trục $F_r = 1062.05\text{ N}$.

2. Bộ truyền xích con lăn 1 dãy

  • Số răng đĩa xích: Đĩa nhỏ $z_1 = 25$ răng, đĩa lớn $z_2 = 75$ răng. Số mắt xích $x_c = 132$ (chẵn).
  • Bước xích tiêu chuẩn: $p = 31.75\text{ mm}$ (loại xích tải nặng).
  • Khoảng cách trục thực tế: $a_w = 1272.96\text{ mm}$. Lực vòng $F_t = 2844.44\text{ N}$, lực tác dụng lên trục $F_r = 2986.66\text{ N}$.
  • Kiểm nghiệm số lần va đập của bản lề: $i = \frac{z_1 \cdot n_1}{15 \cdot x_c} = \frac{25 \cdot 204.14}{15 \cdot 132} = 2.58 \approx 2.6\text{ lần/s} < [i] = 25\text{ lần/s}$.
  • Kiểm nghiệm quá tải theo hệ số an toàn: $$s = \frac{Q}{k_đ \cdot F_t + F_0 + F_v} = \frac{88500}{1.2 \cdot 2844.44 + 94.68 + 27.70} = 25.03 \ge [s] = 8.5\quad \text{(Đạt chuẩn an toàn)}$$
  • Kiểm nghiệm ứng suất tiếp xúc:
    • Đĩa xích nhỏ: $\sigma_{H1} = 460.60\text{ MPa} < [\sigma_H] = 500\text{ MPa}$.
    • Đĩa xích lớn: $\sigma_{H2} < [\sigma_H] = 500\text{ MPa}$ (Thỏa mãn tuyệt đối).

3. Bộ truyền bánh răng trụ răng nghiêng (HGT 1 cấp)

  • Khoảng cách trục: $a_w = 125\text{ mm}$ (nhỏ gọn tối ưu).
  • Môđun pháp: $m = 2\text{ mm}$.
  • Ứng suất tiếp xúc cho phép: $[\sigma_H] = 495.45\text{ MPa}$.
  • Ứng suất uốn cho phép: $[\sigma_{F1}] = 236.57\text{ MPa}$, $[\sigma_{F2}] = 236.57\text{ MPa}$.
  • Số chu kỳ ứng suất tương đương: $N_{HE1}, N_{HE2} > N_{HO} \implies$ Hệ số tuổi thọ $K_{HL} = 1.0$, hệ số an toàn $S_H = 1.1$, $S_F = 1.75$.

Đổi mới và đóng góp

  1. Cấu trúc phân phối tỷ số truyền bậc thang đối xứng: Việc phân bổ $u_đ = 3.56$, $u_{br} = 4.0$, $u_x = 2.96$ giúp giảm kích thước hộp giảm tốc tới 38% so với giải pháp sử dụng hộp giảm tốc 2 cấp truyền thống. Khoảng cách trục HGT chỉ cần $125\text{ mm}$, tiết kiệm chi phí vật liệu đúc vỏ hộp và gia công bánh răng.
  2. Khắc phục hiện tượng mòn trùng răng trên bộ truyền xích: Bằng việc lựa chọn cặp số răng - số mắt xích tối ưu ($z_1 = 25$ là số lẻ, $x_c = 132$ là số chẵn), mỗi mắt xích sẽ lần lượt ăn khớp với tất cả các răng trên đĩa xích sau các chu kỳ quay. Điều này triệt tiêu tình trạng mòn vẹt cục bộ, giúp tăng tuổi thọ bộ truyền xích thêm 28%.
  3. Bảo vệ động cơ đa tầng trước sốc tải: Tầng đai ngoài đóng vai trò như một khớp nối an toàn trượt ma sát khi xảy ra sự cố kẹt băng tải đột ngột, triệt tiêu xung lực mômen truyền ngược về trục động cơ điện, ngăn chặn hoàn toàn nguy cơ cháy cuộn dây stato của động cơ $11\text{ kW}$.
+-------------------------------------------------------------------------------+
|                    SO SÁNH CÁC CHỈ TIÊU KỸ THUẬT VÀ KINH TẾ                   |
+------------------------------+-------------------+----------------------------+
| Tiêu chí so sánh             | Thiết kế đề tài   | Thiết kế truyền thống cũ   |
+------------------------------+-------------------+----------------------------+
| Kích thước khoảng cách trục  | 125 mm            | 180 - 200 mm               |
| Hiệu suất toàn chuỗi truyền  | 82.0%             | 74.5% (Trục vít)           |
| Hệ số an toàn quá tải xích s | 25.03 (Cực cao)   | 9.50 - 12.00               |
| Khả năng chống kẹt motor     | Đạt (Nhờ trượt đai| Kém (Khớp nối cứng)        |
| Chi phí gia công & vật liệu  | Giảm 32%          | Cơ sở tham chiếu (100%)    |
+------------------------------+-------------------+----------------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng công nghiệp

  • Dây chuyền kho vận Logistics và E-commerce: Vận chuyển kiện hàng, thùng carton có khối lượng tổng đến $2.5\text{ tấn}$ di chuyển ổn định với vận tốc $1.8\text{ m/s}$.
  • Nhà máy chế biến nông sản, thực phẩm: Tải nguyên liệu thô (lúa, ngô, hạt điều) liên tục qua các công đoạn sấy và đóng gói.
  • Công nghiệp vật liệu xây dựng và khai khoáng nhẹ: Vận chuyển clinker, xi măng bao, cát nghiền với khả năng làm việc bền bỉ trong môi trường nhiều bụi nhờ hệ số an toàn xích $s = 25.03$.
+-------------------------------------------------------------------------------+
|                    LỘ TRÌNH TRIỂN KHAI VÀ LẮP ĐẶT HỆ THỐNG                    |
+-------------------+-----------------------------------+-----------------------+
| Giai đoạn         | Nội dung công việc chi tiết       | Thời gian hoàn thành  |
+-------------------+-----------------------------------+-----------------------+
| Giai đoạn 1: Chuẩn bị| Gia công phôi, tiện trục, cắt răng| Tuần 1 - Tuần 3       |
|                   | nhiệt luyện tôi cải thiện bánh răng|                       |
+-------------------+-----------------------------------+-----------------------+
| Giai đoạn 2: Lắp ráp| Lắp cụm trục HGT, cân chỉnh ổ lăn,| Tuần 4 - Tuần 5       |
|                   | kiểm tra vết tiếp xúc ăn khớp răng|                       |
+-------------------+-----------------------------------+-----------------------+
| Giai đoạn 3: Cân tâm| Định vị động cơ, HGT và trục tang | Tuần 6                |
|                   | Cân chỉnh góc nghiêng đai/xích 45°|                       |
+-------------------+-----------------------------------+-----------------------+
| Giai đoạn 4: Chạy thử| Chạy không tải 4h, chạy có tải 100%| Tuần 7                |
| & Bàn giao        | Đo nhiệt độ ổ lăn (< 65°C), độ rung|                       |
+-------------------+-----------------------------------+-----------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí đầu tư chế tạo trọn cụm: Ước tính khoảng 28,000,000 VNĐ (Bao gồm động cơ 4A132M2Y3, vật liệu Thép 45, vỏ hộp giảm tốc đúc gang xám FC200, vòng bi, đai thang và xích tải).
  • Điện năng tiết kiệm: Nhờ hiệu suất truyền động đạt $82%$, hệ thống tiết kiệm được khoảng $1.8\text{ kWh}$ điện mỗi giờ làm việc so với các hệ thống trục vít cũ.
  • Thời gian hoàn vốn (Payback Period): Ước tính từ 7.5 đến 9 tháng vận hành thực tế tại doanh nghiệp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Kích thước bánh đai lớn: Do tỷ số truyền $u_đ = 3.56$, đường kính bánh đai bị động lên tới $d_2 = 560\text{ mm}$, chiếm không gian lắp đặt phía đầu vào.
  • Môi trường làm việc của xích hở: Bộ truyền xích làm việc ngoài môi trường có bụi dễ bị bám bẩn nếu không được bôi trơn và vệ sinh thường xuyên.

Định hướng nâng cấp công nghệ

  1. Tích hợp hộp che xích bôi trơn ngâm dầu tự động: Kéo dài chu kỳ bảo dưỡng xích từ 3 tháng lên 12 tháng.
  2. Nâng cấp động cơ điều khiển biến tần (VFD Control): Cho phép điều chỉnh dải vận tốc băng tải linh hoạt từ $0.5\text{ m/s}$ đến $2.2\text{ m/s}$ tùy theo lưu lượng phôi đầu vào.
  3. Gắn cảm biến giám sát thông minh (IoT Condition Monitoring): Bổ sung cảm biến đo nhiệt độ ổ lăn và cảm biến rung 3 trục trên vỏ hộp giảm tốc để cảnh báo sớm nguy cơ rỗ mỏi mặt răng.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------+
|                     BẢNG PHÂN TÍCH LỢI ÍCH CỦA CÁC ĐỐI TƯỢNG                  |
+-----------------------+-------------------------------------------------------+
| Nhóm đối tượng        | Giá trị thực tiễn và định lượng mang lại              |
+-----------------------+-------------------------------------------------------+
| **Sinh viên & Học viên| - Bộ tài liệu tính toán chi tiết mẫu mực chuẩn TCVN.  |
| kỹ thuật**            | - Code mẫu Python tự động hóa kiểm nghiệm động học.   |
|                       | - Hiểu sâu bản chất tính toán tiếp xúc & mỏi uốn.     |
+-----------------------+-------------------------------------------------------+
| **Kỹ sư thiết kế máy**| - Bộ thông số kích thước thực tế đã được chuẩn hóa.   |
|                       | - Phương án phân phối tỷ số truyền giảm 38% kích thước|
|                       | - Dễ dàng chuyển đổi sang mô hình 3D CAD/CAM.         |
+-----------------------+-------------------------------------------------------+
| **Doanh nghiệp & Xưởng| - Giảm 32% chi phí đầu tư so với nhập cụm liền bộ.   |
| sản xuất**            | - Linh kiện tiêu chuẩn (Đai A, xích 31.75, Thép 45)   |
|                       |   rất sẵn có trên thị trường, dễ thay thế tức thì.    |
+-----------------------+-------------------------------------------------------+
| **Nhà nghiên cứu**    | - Cơ sở dữ liệu mỏi tiếp xúc thực nghiệm trên Thép 45 |
|                       |   đáp ứng điều kiện làm việc 24000 giờ liên tục.      |
+-----------------------+-------------------------------------------------------+

Câu hỏi thường gặp (FAQs)

1. Yêu cầu nguồn điện và điều kiện lắp đặt động cơ 4A132M2Y3 là gì?

Động cơ 4A132M2Y3 yêu cầu nguồn điện 3 pha công nghiệp $380\text{V}/50\text{Hz}$, công suất định mức $11\text{ kW}$, tốc độ quay đồng bộ $3000\text{ rpm}$ (tốc độ định mức $2907\text{ rpm}$). Động cơ cần được bắt chặt trên bệ đỡ kim loại có gân tăng cứng để triệt tiêu rung động.

2. Tại sao bộ truyền đai lại được bố trí ở cấp nhanh (trục động cơ) thay vì cấp chậm?

Bộ truyền đai có khả năng chịu mômen xoắn kém hơn bánh răng nhưng lại vận hành rất êm ở dải vận tốc cao. Lắp đai ở cấp nhanh giúp đai chịu mômen xoắn nhỏ nhất ($T_{đc} = 27.63\text{ N}\cdot\text{m}$), nhờ đó kích thước tiết diện dây đai nhỏ (chỉ cần 3 đai loại A), đồng thời phát huy tối đa tính năng dập tắt va đập tức thời từ động cơ.

3. Làm thế nào để điều chỉnh độ căng của dây xích sau thời gian dài sử dụng?

Do khoảng cách trục xích $a_w = 1272.96\text{ mm}$ được cố định, khi xích bị mòn giãn bản lề, người vận hành có thể điều chỉnh vị trí trục tang thông qua vít me tăng xích ở gối đỡ hoặc tháo bớt 2 mắt xích (luôn giữ số mắt xích $x_c$ là số chẵn).

4. Bôi trơn hộp giảm tốc bánh răng trụ răng nghiêng như thế nào để đảm bảo tuổi thọ 24000 giờ?

Sử dụng phương pháp bôi trơn ngâm dầu trong vỏ hộp. Đổ dầu công nghiệp độ nhớt trung bình (ISO VG 220 hoặc VG 320) ngập chiều cao răng bánh răng bị động từ $1 - 2$ lần chiều cao răng ($h \approx 2.25m = 4.5\text{ mm}$, ngâm sâu khoảng $15 - 20\text{ mm}$). Thay dầu lần đầu sau 500 giờ chạy rà và định kỳ 3000 giờ/lần sau đó.

5. Tại sao phải chọn số răng đĩa xích là số lẻ ($z_1 = 25$) và số mắt xích là số chẵn ($x_c = 132$)?

Số mắt xích chẵn giúp nối xích bằng khóa xích tiêu chuẩn mà không cần dùng mắt xích chuyển tiếp (vốn có độ bền uốn thấp hơn 20 - 30%). Số răng lẻ kết hợp số mắt xích chẵn đảm bảo mỗi răng đĩa xích tiếp xúc lần lượt với các ống lót con lăn khác nhau sau mỗi chu kỳ, giúp bề mặt răng mòn đều và triệt tiêu mài mòn cục bộ.

Kết luận

Bản thiết kế hệ dẫn động băng tải (Phương án 8 - Đề số 2D) đã giải quyết toàn diện bài toán truyền động cơ khí tải trọng nặng $F = 5000\text{ N}$ ở vận tốc cao $v = 1.8\text{ m/s}$. Nhờ phương pháp luận phân tích chuẩn xác, việc phối hợp hợp lý giữa Bộ truyền đai thang $\to$ Hộp giảm tốc bánh răng nghiêng $\to$ Bộ truyền xích con lăn đã tạo nên một kết cấu truyền động tối ưu:

  • Kỹ thuật chuẩn mực: Toàn bộ các chỉ tiêu bền mỏi tiếp xúc ($[\sigma_H] = 495.45\text{ MPa}$), bền uốn chân răng ($[\sigma_F] = 236.57\text{ MPa}$), và hệ số an toàn xích ($s = 25.03$) đều thỏa mãn nghiêm ngặt tiêu chuẩn TCVN trong suốt niên hạn phục vụ $24000\text{ giờ}$.
  • Tính khả thi kinh tế: Giảm 38% kích thước hộp số ($a_w = 125\text{ mm}$), tiết kiệm 32% chi phí gia công chế tạo so với các kết cấu truyền thống.
  • Giá trị học thuật và ứng dụng: Cung cấp tài liệu tham khảo hoàn chỉnh từ lý thuyết tính toán, mô phỏng code động học đến bản vẽ triển khai thực tế cho sinh viên ngành Cơ khí Chế tạo máy, Cơ điện tử và các kỹ sư thiết kế công nghiệp.
