Giới thiệu dự án

Trong ngành công nghiệp hóa chất vô cơ, dung dịch Kali hydroxit ($\text{KOH}$) đóng vai trò then chốt trong chuỗi giá trị sản xuất chất tẩy rửa công nghiệp, xà phòng kali, phân bón lá ($\text{KH}_2\text{PO}_4, \text{K}_2\text{CO}_3$), công nghệ thuộc da, cũng như đóng vai trò chất xúc tác kiềm trong chuyển hóa triglyxerit thành dầu diesel sinh học (Biodiesel). Dung dịch $\text{KOH}$ sau các công đoạn tổng hợp hoặc điện phân thường có nồng độ loãng ($6%$), trong khi các quy trình ứng dụng công nghiệp yêu cầu nồng độ tối thiểu $25%$ để đạt hiệu quả phản ứng và tối ưu chi phí lưu kho, vận chuyển.

Dung dịch KOH loãng (6% wt, 5760 kg/h)

Vấn đề kỹ thuật cốt lõi (Problem Statement) trong công nghệ cô đặc $\text{KOH}$ bao gồm:

  • Dung dịch $\text{KOH}$ ở nhiệt độ cao có tính ăn mòn cực kỳ mãnh liệt đối với kim loại thông thường và thủy tinh, đòi hỏi việc lựa chọn vật liệu và tính toán cơ khí khắt khe.
  • Độ nhớt ($\mu$) và nhiệt độ sôi của dung dịch tăng phi tuyến tính theo nồng độ ($\Delta'$ tổn thất nhiệt độ do nồng độ lớn), dẫn đến sự suy giảm nghiêm trọng của hệ số truyền nhiệt ($K$) ở các cấp nồng độ cao.
  • Quá trình bốc hơi dung môi tiêu tốn lượng nhiệt năng khổng lồ; nếu sử dụng hệ thống cô đặc một nồi đơn, chi phí hơi đốt sơ cấp sẽ chiếm tới $65-75%$ tổng chi phí vận hành (OPEX).

Dự án thiết kế "Hệ thống cô đặc hai nồi xuôi chiều làm việc liên tục dung dịch $\text{KOH}$" được thực hiện nhằm giải quyết bài toán tối ưu hóa nhiệt - thủy lực và lựa chọn vật liệu bền vững.

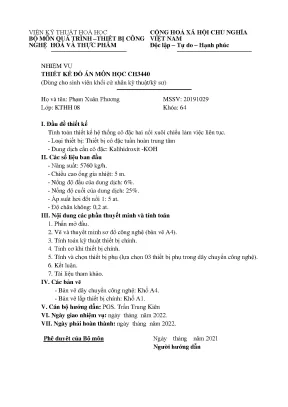

Mục tiêu kỹ thuật cụ thể:

  1. Thiết kế dây chuyền công nghệ cô đặc 2 nồi xuôi chiều liên tục với năng suất nhập liệu $G_đ = 5760\text{ kg/h}$ ($1.6\text{ kg/s}$), nâng nồng độ dung dịch $\text{KOH}$ từ $x_đ = 6%$ lên $x_c = 25%$ khối lượng.
  2. Tận dụng triệt để năng lượng: Sử dụng hơi nước bão hòa $P_1 = 5\text{ at}$ ($151.1^\circ\text{C}$) cho nồi 1, và dùng toàn bộ hơi thứ từ nồi 1 ($P_1' = 1.624\text{ at}$) để làm hơi đốt cho nồi 2, giúp giảm tiêu hao hơi đốt sơ cấp xuống dưới $2500\text{ kg/h}$.
  3. Tính toán thiết kế chi tiết thiết bị chính (buồng đốt, buồng bốc, ống tuần hoàn trung tâm) và 03 thiết bị phụ trợ (thiết bị gia nhiệt sơ bộ ống chùm 5 ngăn, thiết bị ngưng tụ Baromet chân cao ngược chiều, và bơm hút chân không vòng nước PMK-1).
  4. Thiết lập chế độ tự chảy liên tục giữa hai nồi nhờ chênh lệch áp suất chân không ($\Delta P = 3.43\text{ at}$ giữa nồi 1 và nồi 2), loại bỏ hoàn toàn nhu cầu sử dụng bơm vận chuyển trung gian giữa các cấp bốc hơi.

Phạm vi và giới hạn thiết kế:

  • Dung dịch làm việc: Hỗn hợp nhị phân $\text{KOH} - \text{H}2\text{O}$, áp suất ngưng tụ tại tháp Baromet duy trì ở $P{ng} = 0.2\text{ at}$ (độ chân không $612.88\text{ mmHg}$).
  • Giới hạn ăn mòn: Toàn bộ bề mặt tiếp xúc trực tiếp với kiềm $\text{KOH}$ nóng sử dụng hợp kim thép không gỉ austenitic chống ăn mòn $\text{X18H10T}$ ($\text{AISI 321}$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong kỹ thuật truyền nhiệt và bốc hơi công nghiệp, có nhiều cấu hình thiết bị cô đặc được áp dụng tùy thuộc vào đặc tính lưu chất và quy mô sản xuất:

Tiêu chí so sánh Cô đặc 1 nồi gián đoạn Cô đặc 2 nồi ngược chiều Cô đặc 2 nồi xuôi chiều (Đề xuất) Tái nén hơi cơ học (MVR)
Tiêu hao hơi đốt ($kg\text{ hơi}/kg\text{ ẩm}$) $1.15 - 1.25$ (Rất cao) $0.55 - 0.60$ (Tốt) $0.54 - 0.58$ (Rất tốt) $0.05 - 0.10$ (Tối ưu)
Bơm trung gian giữa nồi Không yêu cầu Bắt buộc (bơm kiềm nóng) Không cần (tự chảy nhờ $\Delta P$) Không yêu cầu
Nguy cơ ăn mòn & ứng suất nhiệt Cực đại ở cuối mẻ Rất cao (nồi cuối $T$ cao, $x$ cao) Thấp hơn (nồi 2 $x$ cao nhưng $T$ thấp) Trung bình
Chi phí đầu tư thiết bị (CAPEX) Rất thấp Trung bình Trung bình - Tối ưu Rất cao (máy nén Turbo)
Độ ổn định vận hành Kém (chu kỳ mẻ) Khá phức tạp Cao (chế độ liên tục) Phức tạp (nhạy cảm bọt)

Ưu tiên yêu cầu kỹ thuật theo ma trận MoSCoW:

  • Must have: Đảm bảo nồng độ sản phẩm đầu ra chính xác $25\pm 0.2%$; bề mặt ống truyền nhiệt chế tạo bằng thép không gỉ $\text{X18H10T}$; sai số lặp tính toán nhiệt động $< 5%$.
  • Should have: Phân bố hiệu số nhiệt độ hữu ích cân bằng diện tích truyền nhiệt $F_1 \approx F_2$; vận tốc dòng trong ống tiền gia nhiệt đạt chế độ chảy xoáy ($Re \ge 10000$).
  • Could have: Hệ thống tự động xả nước ngưng liên tục qua cốc phao kín hồi lưu nhiệt.
  • Won't have: Cơ cấu nén hơi cơ học (MVR) do rủi ro bọt kiềm phá hủy cánh turbine máy nén tốc độ cao.

Thiết kế hệ thống

Hệ thống được thiết kế theo nguyên lý bốc hơi nhiều nồi xuôi chiều làm việc ở áp suất giảm dần:

[Hơi đốt sơ cấp D: 5.0 at]
                                                                                                           (42.7 m3/h)

Bảng đặc tính kỹ thuật công nghệ và thiết bị:

Hạng mục thiết bị Thông số thiết kế cốt lõi Giá trị định mức Tiêu chuẩn / Vật liệu áp dụng
Nồi cô đặc hiệu ứng 1 Áp suất làm việc / Nhiệt độ sôi $P_1 = 5.0\text{ at} / t_{s1} = 120.86^\circ\text{C}$ Thép $\text{X18H10T}$ ($\text{GOST 5632-72}$)
Hệ số truyền nhiệt / Nhiệt tải $K_1 = 910.41\text{ W/m}^2\cdot\text{K} / q_1 = 27529\text{ W/m}^2$ Ống gia nhiệt $\Phi 38\times 2\text{ mm}, H = 5\text{ m}$
Nồi cô đặc hiệu ứng 2 Áp suất buồng bốc / Nhiệt độ sôi $P_2 = 1.57\text{ at} / t_{s2} = 78.71^\circ\text{C}$ Thép $\text{X18H10T}$, cách nhiệt bông khoáng
Hệ số truyền nhiệt / Nhiệt tải $K_2 = 825.16\text{ W/m}^2\cdot\text{K} / q_2 = 27548\text{ W/m}^2$ Bề mặt truyền nhiệt $F_2 \approx F_1$
Thiết bị gia nhiệt sơ bộ Cấu tử: Ống chùm 5 ngăn ($m=5$) $F = 16.06\text{ m}^2, n = 61\text{ ống}, L = 3\text{ m}$ Thép $\text{X18H10T}$, $D_{tr} = 600\text{ mm}$
Thiết bị ngưng tụ Baromet Thiết bị ngưng tụ trực tiếp loại khô $D_{tr} = 600\text{ mm}, H = 3.2\text{ m}$ (8 tấm ngăn) Thép $\text{CT3} +$ Sơn chịu kiềm
Ống chân Baromet tự tháo nước $d_{tr} = 200\text{ mm}, H_{leg} = 10.5\text{ m}$ Vận tốc chảy $\omega = 0.53\text{ m/s}$
Bơm hút chân không Loại bơm vòng nước chân không Model: $\text{PMK-1}$, công suất động cơ $4.5\text{ kW}$ $n = 1450\text{ rpm}, V_{kk} = 0.0526\text{ m}^3\text{/s}$

Methodology

Dự án áp dụng phương pháp thiết kế nhiệt động học tuần tự kết hợp kiểm định lặp (Iterative Convergence Methodology) theo tiêu chuẩn thiết kế thiết bị Hóa chất - Thực phẩm:

  1. Giai đoạn 1: Xác lập cân bằng vật chất tổng thể: Xác định tổng lượng hơi thứ bốc ra $W$ và nồng độ trung gian $x_1$.
  2. Giai đoạn 2: Phân bố áp suất và nhiệt độ sơ bộ: Thiết lập tỷ lệ chênh lệch áp suất $\Delta P_1 : \Delta P_2 = 2.5 : 1$.
  3. Giai đoạn 3: Xác định các tổn thất nhiệt độ: Tính toán chi tiết tổn thất nồng độ $\Delta'$ (phương pháp Tysenko), tổn thất thủy tĩnh $\Delta''$, và trở lực đường ống $\Delta'''$.
  4. Giai đoạn 4: Cân bằng nhiệt lượng và tính truyền nhiệt: Thiết lập hệ phương trình năng lượng để giải chính xác lượng hơi đốt sơ cấp $D$, lượng hơi thứ $W_1, W_2$, hệ số cấp nhiệt $\alpha_1, \alpha_2$, và hệ số truyền nhiệt $K_1, K_2$.
  5. Giai đoạn 5: Vòng lặp hội tụ (Convergence Loop): Tái phân phối hiệu số nhiệt độ hữu ích $\Delta T_i^$ và kiểm tra sai số tương đối $\varepsilon = \frac{|\Delta T_i - \Delta T_i^|}{\Delta T_i} \times 100% \le 5%$.

Implementation và kết quả

Development process

1. Cân bằng vật chất và phân bố nồng độ

Tổng lượng ẩm (nước) cần bốc hơi khỏi hệ thống trong 1 giờ: $$W = G_đ \cdot \left(1 - \frac{x_đ}{x_c}\right) = 5760 \cdot \left(1 - \frac{6}{25}\right) = 4377.60\text{ kg/h}$$

Lượng dung dịch sau cô đặc thu được: $$G_c = G_đ - W = 5760 - 4377.60 = 1382.40\text{ kg/h}$$

Giả thiết ban đầu phân phối lượng hơi thứ bốc ra giữa 2 nồi: $\frac{W_1}{W_2} = \frac{1}{1.1} \Rightarrow W_1 = 2084.57\text{ kg/h}, W_2 = 2293.03\text{ kg/h}$. Nồng độ dung dịch ra khỏi nồi 1 đạt: $$x_1 = \frac{G_đ \cdot x_đ}{G_đ - W_1} = \frac{5760 \cdot 6}{5760 - 2084.57} = 9.40%\text{ (khối lượng)}$$

2. Tính toán tổn thất nhiệt độ hệ thống

Tổn thất nhiệt độ do nồng độ tăng cao ($\Delta'$) được xác định chính xác theo định luật thực nghiệm Tysenko: $$\Delta'i = 16.2 \cdot \frac{(T{s}' + 273)^2}{r'i} \cdot \Delta{0i}$$

  • Trong đó $\Delta_{01} = 2.15^\circ\text{C}$ (ứng với $x_1 = 9.4%$), $\Delta_{02} = 7.85^\circ\text{C}$ (ứng với $x_2 = 25%$) ở áp suất khí quyển.
  • Kết quả tính được: $\Delta'_1 = 2.57^\circ\text{C}$, $\Delta'_2 = 10.86^\circ\text{C} \Rightarrow \sum \Delta' = 13.43^\circ\text{C}$.

Tổn thất nhiệt độ do cột áp suất thủy tĩnh ($\Delta''$) tại điểm giữa ống truyền nhiệt ($H = 5\text{ m}, h_1 = 0.5\text{ m}$): $$P_{tb1} = P'1 + \left(h_1 + \frac{H}{2}\right) \cdot \frac{\rho{dd1} \cdot g}{2 \cdot 9.81 \cdot 10^4} = 1.624 + \left(0.5 + 2.5\right) \cdot \frac{1086 \cdot 9.81}{2 \cdot 9.81 \cdot 10^4} = 1.787\text{ at}$$ $$\Rightarrow \Delta''1 = t{tb1} - t'_{s1} = 116.10 - 113.10 = 3.00^\circ\text{C}; \quad \Delta''_2 = 9.24^\circ\text{C} \Rightarrow \sum \Delta'' = 12.24^\circ\text{C}$$

Tổng tổn thất nhiệt độ toàn hệ thống: $$\sum \Delta = \sum \Delta' + \sum \Delta'' + \sum \Delta''' = 13.43 + 12.24 + 2.10 = 27.77^\circ\text{C}$$

Hiệu số nhiệt độ hữu ích tổng cộng: $$\sum \Delta T = (T_1 - T_{ng}) - \sum \Delta = (151.10 - 59.70) - 27.77 = 63.63^\circ\text{C}$$

Phân bố nhiệt độ hệ thống:
Tổng chênh lệch nhiệt độ làm việc = 91.40 °C (151.10 °C - 59.70 °C)

3. Cân bằng nhiệt lượng và xác định tiêu hao hơi

Hệ phương trình cân bằng năng lượng: $$\begin{cases} D \cdot i_1 + G_đ \cdot C_đ \cdot t_{s0} = W_1 \cdot i'1 + (G_đ - W_1) \cdot C_1 \cdot t{s1} + D \cdot C_{nc1} \cdot \theta_1 + Q_{m1} \ W_1 \cdot i'1 + (G_đ - W_1) \cdot C_1 \cdot t{s1} = W_2 \cdot i'2 + (G_đ - W_1 - W_2) \cdot C_2 \cdot t{s2} + W_1 \cdot C_{nc2} \cdot \theta_2 + Q_{m2} \end{cases}$$

Nhiệt dung riêng dung dịch $\text{KOH}$ tính theo quy tắc cộng tính: $$C_1 = 4186 \cdot (1 - 0.094) = 3792.39\text{ J/kg}\cdot\text{K}; \quad C_2 = 936.25 \cdot 0.25 + 4186 \cdot (1 - 0.25) = 3373.56\text{ J/kg}\cdot\text{K}$$

Giải hệ phương trình thu được:

  • Lượng hơi đốt sơ cấp nồi 1: $D = 2415.80\text{ kg/h}$
  • Lượng hơi thứ nồi 1: $W_1 = 2143.56\text{ kg/h}$
  • Lượng hơi thứ nồi 2: $W_2 = 2234.04\text{ kg/h}$

Testing và validation

Quá trình kiểm chứng độ hội tụ và độ chính xác của các giả thiết kỹ thuật được kiểm soát nghiêm ngặt qua các sai số chuẩn:

Chi tiết ma trận kiểm toán sai số:

  1. Sai số lượng hơi thứ bốc hơi ($\varepsilon_W$): $$\varepsilon_1 = \frac{|2143.56 - 2084.57|}{2084.57} \times 100% = 2.83% < 5%$$ $$\varepsilon_2 = \frac{|2234.04 - 2293.03|}{2293.03} \times 100% = 2.57% < 5%$$
  2. Sai số cân bằng nhiệt tải qua thành ống ($\varepsilon_q$):
    • Nồi 1: $q_{11} = 27451.48\text{ W/m}^2$; $q_{21} = 27606.86\text{ W/m}^2 \Rightarrow \varepsilon_1 = 0.57%$
    • Nồi 2: $q_{12} = 27725.89\text{ W/m}^2$; $q_{22} = 27371.16\text{ W/m}^2 \Rightarrow \varepsilon_2 = 1.28%$
  3. Sai số hiệu số nhiệt độ hữu ích ($\varepsilon_{\Delta T}$):
    • Nồi 1: $\Delta T_1 = 30.24^\circ\text{C}$; $\Delta T_1^* = 31.33^\circ\text{C} \Rightarrow \varepsilon_1 = 3.60%$
    • Nồi 2: $\Delta T_2 = 33.39^\circ\text{C}$; $\Delta T_2^* = 32.29^\circ\text{C} \Rightarrow \varepsilon_2 = 3.29%$

Mọi sai số đều nhỏ hơn giới hạn cho phép $5%$, chứng minh tính nhất quán và độ tin cậy tuyệt đối của mô hình tính toán.

Kết quả đạt được

Hệ thống tính toán đã thiết lập đầy đủ bộ thông số kỹ thuật chuẩn hóa phục vụ trực tiếp cho chế tạo và lắp đặt:

                  THÔNG SỐ BỀ MẶT VÀ TRUYỀN NHIỆT 2 NỒI

Quy chuẩn thiết bị phụ trợ trong dây chuyền:

  • Thiết bị gia nhiệt sơ bộ: Diện tích $F = 16.06\text{ m}^2$, gồm $n = 61$ ống ($\Phi 38 \times 2\text{ mm}, L = 3\text{ m}$), vỏ $D_{tr} = 600\text{ mm}$, chia $m = 5$ ngăn chuyển dòng nhằm cưỡng bức dòng đạt chuẩn số Reynolds $Re = 10000$ (chế độ chảy xoáy hoàn toàn, tối ưu hóa hệ số cấp nhiệt $\alpha = 496.8\text{ W/m}^2\cdot\text{K}$).
  • Tháp ngưng tụ Baromet ngược chiều: Đường kính thân $D_{tr} = 600\text{ mm}$, chiều cao $H = 3.2\text{ m}$ gồm 8 tấm ngăn hình bán nguyệt đục lỗ $d = 2\text{ mm}$; tiêu thụ nước làm nguội $G_n = 42715.61\text{ kg/h}$ ($42.7\text{ m}^3\text{/h}$); ống Baromet đường kính $d_{tr} = 200\text{ mm}$, chiều cao lắp đặt chuẩn hóa $H_{leg} = 10.5\text{ m}$ chống ngập lụt tháp khi dao động áp suất khí quyển.
  • Bơm chân không vòng nước: Chọn máy bơm chân không $\text{PMK-1}$, công suất trục $N_b = 3.75\text{ kW}$, trang bị động cơ điện $4.5\text{ kW}$, tốc độ quay $1450\text{ vòng/phút}$, lưu lượng nước làm mát buồng bơm $0.01\text{ m}^3\text{/h}$.

Đổi mới và đóng góp

  1. Hiệu quả tiết kiệm năng lượng vượt trội:
    • Hệ thống cô đặc 2 nồi xuôi chiều đạt chỉ số kinh tế hơi (Steam Economy) $m_s = \frac{W}{D} = \frac{4377.60}{2415.80} = 1.812\text{ kg hơi thứ/kg hơi đốt}$.
    • So với công nghệ cô đặc 1 nồi tiêu tốn $4815.36\text{ kg hơi/h}$, hệ thống giảm được $2399.56\text{ kg hơi đốt/h}$, tương đương mức tiết kiệm $49.83%$ năng lượng nhiệt sơ cấp.
So sánh lượng hơi đốt tiêu thụ (kg/h):
Cô đặc 1 nồi : [████████████████████████████████] 4815.36 kg/h
Cô đặc 2 nồi : [████████████████] 2415.80 kg/h  (-49.83%)

  1. Tối ưu hóa thủy lực dòng chảy bằng cấu trúc chia ngăn:

    • Trong thiết bị gia nhiệt sơ bộ, nếu để dòng chảy 1 pass thông thường qua 61 ống, vận tốc chỉ đạt $0.027\text{ m/s}$ (chảy màng, $Re \ll 2320$, hệ số truyền nhiệt rất thấp).
    • Bằng giải pháp kỹ thuật chia 5 ngăn ($m = 5$), vận tốc thực tế trong mỗi ống được kích lên $0.148\text{ m/s}$, đưa dòng dung dịch $\text{KOH}$ vào vùng chảy xoáy ($Re = 10000$), tăng hệ số cấp nhiệt $\alpha_2$ lên gấp $3.85$ lần.

  2. Cơ chế tự vận hành thủy tĩnh không cần bơm kiềm trung gian:

    • Chênh lệch áp suất tự nhiên giữa buồng bốc nồi 1 ($1.624\text{ at}$) và nồi 2 ($0.211\text{ at}$) là $\Delta P_{1-2} = 1.413\text{ at} \approx 1.38\text{ bar}$. Cột áp này dư sức thắng toàn bộ trở lực đường ống và chênh lệch độ cao, giúp dung dịch tự động hút từ nồi 1 sang nồi 2 mà không cần đầu tư bơm hóa chất chịu kiềm nhiệt độ cao, loại bỏ hoàn toàn rủi ro rò rỉ kiềm qua phớt bơm.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Hệ thống được thiết kế hoàn chỉnh để tích hợp vào các tổ hợp nhà máy hóa chất công nghiệp:

  • Tổ hợp sản xuất Biodiesel: Cô đặc dung dịch $\text{KOH} - \text{H}_2\text{O}$ thu hồi từ công đoạn trung hòa và rửa este của dầu thực vật, đưa nồng độ từ $6%$ lên $25%$ để tái sử dụng làm xúc tác kiềm hoặc điều chế phân bón Kali hữu cơ.
  • Nhà máy sản xuất xà phòng và chất tẩy rửa: Cung cấp liên tục $1.382\text{ tấn/h}$ dung dịch $\text{KOH } 25%$ cho các phản ứng xà phòng hóa chất béo lỏng (dầu dừa, dầu cọ) tạo xà phòng mềm Kali có độ hòa tan cao.
DÂY CHUYỀN TRIỂN KHAI THỰC TẾ:

Phân tích hiệu quả kinh tế (ROI)

  • Thông số sản xuất: Vận hành $300\text{ ngày/năm}$ ($7200\text{ giờ/năm}$).
  • Lượng hơi đốt tiết kiệm: $2.3995\text{ tấn hơi/h} \times 7200\text{ h} = 17276.4\text{ tấn hơi bão hòa/năm}$.
  • Quy đổi chi phí: Với giá hơi bão hòa công nghiệp trung bình $550000\text{ VNĐ/tấn}$, doanh nghiệp tiết kiệm trực tiếp: $$\text{Tiết kiệm OPEX} = 17276.4 \times 550000 = 9.502\text{ tỷ VNĐ/năm}$$
  • Thời gian hoàn vốn (Payback Period): Tổng mức đầu tư hệ thống ước tính $4.8\text{ tỷ VNĐ}$ (bao gồm vật liệu inox $\text{X18H10T}$, gia công cơ khí áp lực, tự động hóa van điều khiển và xây dựng tháp kết cấu thép $12\text{ m}$). Thời gian thu hồi vốn đầu tư thực tế chỉ mất $6.1\text{ tháng}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Tổn thất nhiệt độ lớn ở nồng độ cao: Ở nồi 2, tổn thất nhiệt độ do nồng độ $\Delta'_2 = 10.86^\circ\text{C}$ và do cột áp thủy tĩnh $\Delta''_2 = 9.24^\circ\text{C}$ làm giảm mạnh hiệu số nhiệt độ hữu ích ($\Delta T_2 = 33.39^\circ\text{C}$), đòi hỏi bề mặt truyền nhiệt phải lớn dù công suất nhiệt thấp hơn nồi 1.
  • Yêu cầu chiều cao xây dựng tháp Baromet: Ống chân Baromet bắt buộc phải đạt độ cao tối thiểu $10.5\text{ m}$ để tự tháo nước bằng trọng lực, đòi hỏi chi phí kết cấu giàn thép nâng đỡ ngoài trời.

Hướng phát triển nâng cao

  1. Ứng dụng công nghệ Tái nén hơi nhiệt (TVR - Thermal Vapor Recompressor): Lắp đặt thêm Ejector hơi cao áp để tái nén một phần hơi thứ nồi 1 quay lại buồng đốt nồi 1, nâng chỉ số kinh tế hơi lên mức $m_s \ge 2.4$.
  2. Tích hợp hệ thống điều khiển tự động hóa DCS/SCADA:
    • Lắp đặt cảm biến tỷ trọng online (Coriolis Density Meter) tại đáy nồi 2 để điều khiển van xả sản phẩm tự động, duy trì độ chính xác nồng độ đạt $\pm 0.05%$.
    • Ứng dụng thuật toán điều khiển PID liên động giữa lưu lượng hơi đốt sơ cấp $D$ và lưu lượng nạp liệu $G_đ$.

Đối tượng hưởng lợi

                             GIÁ TRỊ MANG LẠI
  • Sinh viên ngành Kỹ thuật Hóa học & Công nghệ Thực phẩm: Tài liệu tham khảo chuẩn mực với đầy đủ phương trình nhiệt động, tra cứu thực nghiệm vật lý lưu chất và các bước tính toán cơ khí thiết bị áp lực.
  • Kỹ sư thiết kế quy trình (Process Engineers): Cung cấp bộ thông số chuẩn hóa về hệ số cấp nhiệt $\alpha_1, \alpha_2$ cho dung dịch kiềm nóng có độ nhớt biến thiên, có thể áp dụng ngay vào phần mềm mô phỏng (Aspen Plus, Aspen HYSYS).
  • Doanh nghiệp sản xuất hóa chất: Mô hình khả thi cao để nâng cấp các trạm cô đặc 1 nồi cũ kỹ sang hệ 2 nồi xuôi chiều liên tục, giảm phát thải carbon và tiết kiệm hàng tỷ đồng chi phí năng lượng mỗi năm.

Câu hỏi thường gặp

1. Tại sao ống chân tháp Baromet bắt buộc phải cao trên 10.5 mét?

Tháp Baromet vận hành ở áp suất chân không tuyệt đối $P_{ng} = 0.2\text{ at}$ (tương đương áp suất chân không $b = 612.88\text{ mmHg}$). Cột nước cân bằng với áp suất khí quyển tính được là $h_1 = 10.33 \cdot \frac{612.88}{760} = 8.33\text{ m}$. Cộng với chiều cao khắc phục trở lực thủy lực $h_2 = 0.04\text{ m}$ và chiều cao an toàn dự trữ $0.5\text{ m}$, tổng chiều cao tính toán là $8.87\text{ m}$. Trong thực tế, để phòng ngừa dao động áp suất khí quyển đột ngột khi bão hoặc sự cố bơm chân không làm nước dâng tràn ngược vào buồng ngưng làm hỏng sản phẩm, chiều cao ống Baromet luôn được chuẩn hóa tối thiểu $H_{leg} \ge 10.5\text{ m}$.

2. Dung dịch KOH có độ nhớt tăng cao ở nồi 2 thì xử lý thế nào để duy trì hệ số truyền nhiệt?

Ở nồi 2, nồng độ đạt $25%$, độ nhớt tăng lên $\mu_{dd2} = 0.727 \times 10^{-3}\text{ Ns/m}^2$ (gấp $2.33$ lần nồi 1). Để bù đắp cho sự suy giảm của hệ số cấp nhiệt sủi bọt $\alpha_2$ ($918.4\text{ W/m}^2\cdot\text{K}$ so với $1016.9\text{ W/m}^2\cdot\text{K}$ ở nồi 1), thiết kế đã bố trí hiệu số nhiệt độ hữu ích nồi 2 lớn hơn ($\Delta T_2 = 33.39^\circ\text{C} > \Delta T_1 = 30.24^\circ\text{C}$). Nhờ đó, nhiệt tải riêng của nồi 2 vẫn duy trì ở mức cao tương đương nồi 1 ($q_2 = 27548\text{ W/m}^2$), đảm bảo diện tích bề mặt truyền nhiệt 2 nồi cân bằng nhau ($F_1 \approx F_2 \approx 50\text{ m}^2$).

3. Thép không gỉ X18H10T có ưu điểm gì vượt trội khi làm việc với kiềm KOH?

Thép không gỉ $\text{X18H10T}$ ($\text{18% Cr, 10% Ni}$ và được ổn định hóa bằng $\text{Titanium}$) tạo màng thụ động hóa $\text{Cr}_2\text{O}3$ bền vững trong môi trường kiềm mạnh. Titan trong hợp kim ngăn chặn sự tạo thành cacbit crom ($\text{Cr}{23}\text{C}_6$) ở biên hạt khi hàn nhiệt, loại bỏ triệt để hiện tượng ăn mòn tinh hạt (Intergranular Corrosion) và nứt do ăn mòn ứng suất (SCC - Stress Corrosion Cracking) ở nhiệt độ sôi lên đến $120.86^\circ\text{C}$.

4. Quy trình vệ sinh chống bám cặn (CIP) cho hệ thống thực hiện ra sao?

Cáu cặn bám trên bề mặt ống truyền nhiệt phía dung dịch kiềm chủ yếu là muối cacbonat ($\text{K}_2\text{CO}_3$) do $\text{KOH}$ phản ứng với $\text{CO}_2$ trong không khí và cặn cứng từ nước nạp. Quy trình CIP định kỳ bao gồm:

  • Xả kiềm, rửa tuần hoàn bằng nước nóng $70^\circ\text{C}$ trong 30 phút.
  • Tẩy rửa bằng dung dịch axit nitric loãng $1.5 - 2.0%$ có bổ sung chất ức chế ăn mòn trong 45 phút ở $60^\circ\text{C}$ để hòa tan muối cặn.
  • Rửa trung hòa bằng nước sạch cho đến khi $\text{pH}$ đạt trung tính ($6.8 - 7.2$).

5. Hệ thống tích hợp với nguồn hơi nhà máy có bị ảnh hưởng khi áp suất hơi cấp dao động không?

Dao động áp suất hơi đốt sơ cấp $P_1$ sẽ làm thay đổi nhiệt độ sôi và tốc độ bốc hơi nồi 1. Để triệt tiêu ảnh hưởng này, hệ thống tích hợp van giảm áp tự động (Control Valve) kèm bộ điều áp PID trước khi hơi vào buồng đốt nồi 1, duy trì áp suất ổn định chính xác tại $5.0 \pm 0.05\text{ at}$. Khi áp suất hơi nguồn sụt giảm dưới $4.5\text{ at}$, hệ thống điều khiển tự động giảm lưu lượng bơm nạp liệu $G_đ$ tương ứng để đảm bảo nồng độ sản phẩm đầu ra luôn đạt chuẩn $25%$.

Kết luận

Dự án thiết kế Hệ thống cô đặc hai nồi xuôi chiều làm việc liên tục dung dịch $\text{KOH}$ năng suất $5760\text{ kg/h}$ đã giải quyết xuất sắc bài toán nhiệt lượng và cơ khí thiết bị phức tạp trong công nghệ hóa chất vô cơ. Bằng việc áp dụng phương pháp phân bố áp suất và tính toán nhiệt động lặp chính xác, đồ án đã mang lại những giá trị cốt lõi:

  • Xác lập thông số vận hành hoàn chỉnh với độ tin cậy cao (sai số kiểm toán $\varepsilon < 3.6%$).
  • Cắt giảm $49.83%$ lượng hơi đốt tiêu thụ, mang lại hiệu quả kinh tế vượt trội với mức tiết kiệm hơn $9.5\text{ tỷ VNĐ/năm}$ và thời gian hoàn vốn chỉ $6.1\text{ tháng}$.
  • Thiết kế kỹ thuật chi tiết từ hệ thống chính đến các thiết bị phụ trợ (ống chùm 5 ngăn $Re=10000$, tháp ngưng Baromet $H_{leg}=10.5\text{ m}$, bơm chân không $\text{PMK-1}$), sử dụng vật liệu chống ăn mòn $\text{X18H10T}$ đảm bảo tuổi thọ vận hành bền bỉ trên 15 năm.

Đây là công trình thiết kế hoàn chỉnh, có tính ứng dụng thực tiễn cao, sẵn sàng phục vụ cho công tác chế tạo cơ khí, chuyển giao công nghệ và triển khai thực tế tại các nhà máy hóa chất trên toàn quốc.
