Tổng quan nghiên cứu

Sự chuyển dịch cơ cấu năng lượng toàn cầu hướng tới nguồn năng lượng tái tạo đang diễn ra mạnh mẽ nhằm ứng phó với biến đổi khí hậu và sự cạn kiệt của nhiên liệu hóa thạch. Theo báo cáo từ Cơ quan Thông tin Năng lượng Hoa Kỳ (EIA), năng lượng tái tạo dự kiến sẽ chiếm khoảng 49% đến 50% tổng sản lượng điện năng toàn cầu vào năm 2050, trong đó điện mặt trời quang điện (PV) ghi nhận tốc độ tăng trưởng nhanh nhất. Tại Việt Nam, quy hoạch năng lượng đặt mục tiêu phát triển nguồn điện mặt trời và điện gió đạt quy mô từ 800 MW đến 1000 MW, góp phần quan trọng vào việc đảm bảo an ninh năng lượng quốc gia.

Tuy nhiên, việc tích hợp các nguồn điện mặt trời công suất lớn vào lưới điện phân phối đặt ra thách thức kỹ thuật nghiêm trọng về chất lượng điện năng và tính ổn định hệ thống. Các bộ nghịch lưu nguồn áp ba pha (VSI) đóng vai trò trung tâm trong việc chuyển đổi nguồn điện một chiều (DC) từ dàn pin PV thành dòng điện xoay chiều (AC) ba pha hòa vào lưới. Bộ điều khiển tích phân tỷ lệ (PI) truyền thống trong hệ quy chiếu quay đồng bộ ($dq$) bộc lộ nhiều hạn chế lớn khi lưới điện xảy ra sự cố bất thường hoặc mất cân bằng điện áp, gây méo dạng sóng dòng điện, tăng sai số xác lập và làm suy giảm độ ổn định hệ thống.

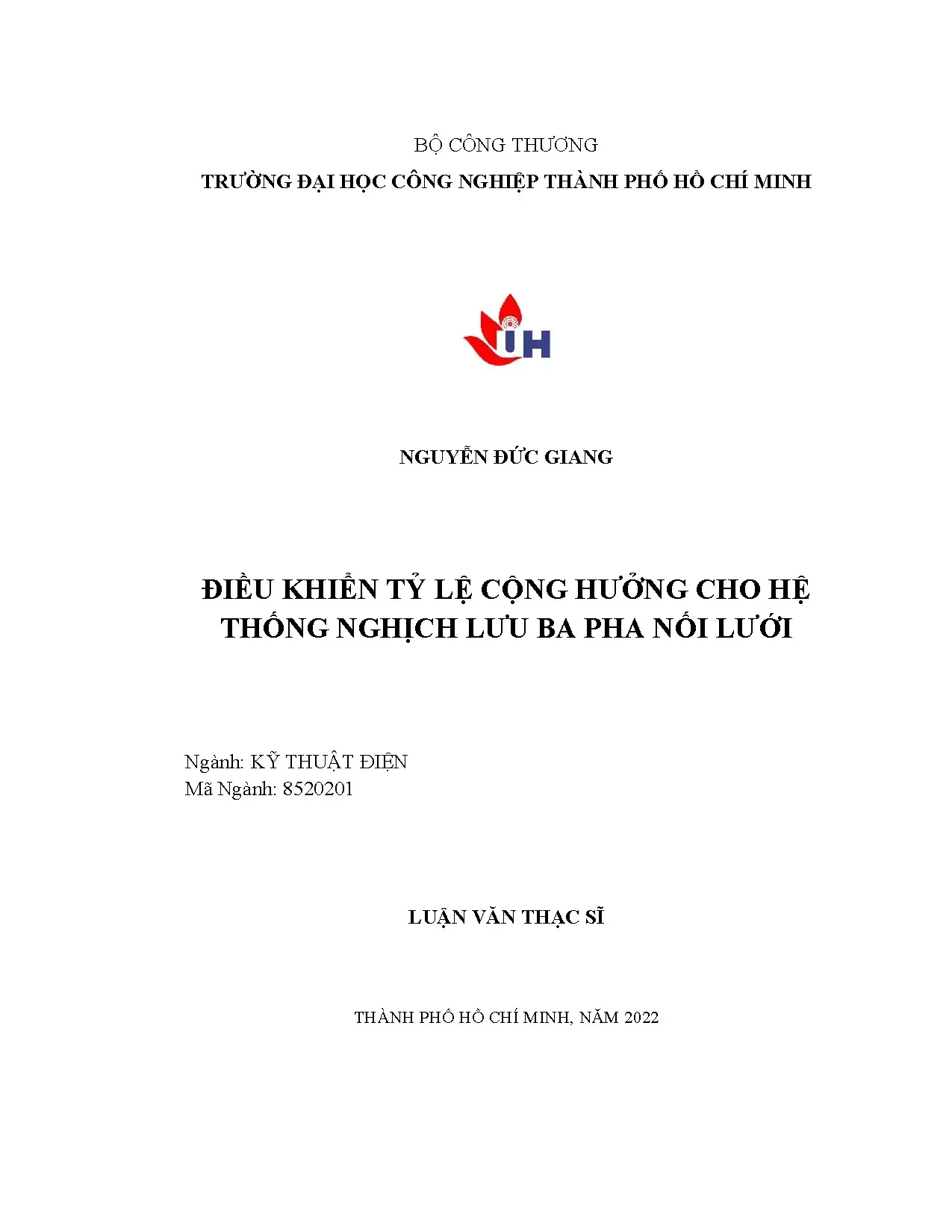

Luận văn thạc sĩ chuyên ngành Kỹ thuật điện của tác giả Nguyễn Đức Giang thực hiện nghiên cứu chuyên sâu về cấu trúc điều khiển tỷ lệ cộng hưởng (Proportional Resonant - PR) trong hệ quy chiếu tĩnh ($\alpha\beta$) cho hệ thống nghịch lưu ba pha nối lưới. Mục tiêu cốt lõi của đề tài là xây dựng thuật toán điều khiển dòng điện thích ứng, triệt tiêu sai số trạng thái xác lập, giảm thiểu tổng độ méo hài dòng điện (THD) xuống dưới ngưỡng quy chuẩn kỹ thuật 5% theo tiêu chuẩn IEEE 519, đồng thời đảm bảo hệ thống vận hành ổn định trong cả điều kiện lưới điện bình thường lẫn bất thường.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý thuyết của nghiên cứu được xây dựng dựa trên sự kết hợp giữa lý thuyết điều khiển tự động hiện đại và kỹ thuật điện tử công suất nâng cao cho hệ thống năng lượng tái tạo.

Cấu trúc phần cứng cốt lõi sử dụng bộ nghịch lưu nguồn áp hai bậc ba pha (Two-level VSI) gồm 6 van bán dẫn công suất IGBT kết hợp các diode suy hao tự do, kết nối với lưới điện thông qua bộ lọc thông thấp LCL. Để phân tích và điều khiển hệ thống, các phép biến đổi hệ quy chiếu đóng vai trò nền tảng:

  • Phép biến đổi Clark: Chuyển đổi các đại lượng điện áp và dòng điện ba pha từ hệ tọa độ tự nhiên $abc$ lệch pha nhau 120 độ sang hệ tọa độ tĩnh hai trục vuông góc $\alpha\beta$.
  • Phép biến đổi Park: Tiếp tục chuyển đổi từ hệ tọa độ tĩnh $\alpha\beta$ sang hệ tọa độ quay đồng bộ $dq$ với tần số góc của lưới điện.

Nghiên cứu tập trung phân tích và so sánh hai trường phái điều khiển dòng điện:

  • Bộ điều khiển PI trên hệ quy chiếu quay ($dq$): Thực hiện điều khiển dòng điện tác dụng $i_d$ và dòng điện phản kháng $i_q$. Trong điều kiện mất cân bằng, cấu trúc này đòi hỏi phải tách riêng thành phần thứ tự thuận và thứ tự nghịch (PNSC), làm tăng gấp đôi số lượng vòng lặp điều khiển và gia tăng độ trễ tính toán.
  • Bộ điều khiển PR trên hệ quy chiếu tĩnh ($\alpha\beta$): Hàm truyền đạt của bộ điều khiển PR lý tưởng được mô tả bởi phương trình: $$G_{PR}(s) = K_p + \frac{2 K_r \omega_c s}{s^2 + 2\omega_c s + \omega_0^2}$$ Trong đó $K_p$ là hệ số tỉ lệ, $K_r$ là hệ số cộng hưởng, $\omega_0$ là tần số cộng hưởng của lưới (tương ứng $100\pi\text{ rad/s}$ cho lưới điện 50 Hz), và $\omega_c$ là băng thông cắt. Bộ điều khiển PR cung cấp độ lợi tiến tới vô cùng tại tần số cộng hưởng, cho phép triệt tiêu hoàn toàn sai số xác lập mà không cần thực hiện phép biến đổi quay phức tạp.

Kỹ thuật điều chế độ rộng xung vector không gian (SVM) được ứng dụng thay thế cho kỹ thuật SPWM truyền thống, giúp tăng hiệu suất sử dụng điện áp bus DC thêm 15% và giảm thiểu tối đa hàm lượng sóng hài bậc cao.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp mô hình hóa toán học kết hợp mô phỏng số động học trên nền tảng phần mềm chuyên dụng MATLAB/Simulink.

  • Cỡ mẫu và thông số mô phỏng: Mô hình hệ thống nghịch lưu ba pha được thiết lập với công suất định mức thử nghiệm tương đương hệ thống PV công nghiệp, điện áp liên kết DC danh định là 700 V, điện áp lưới xoay chiều ba pha 380 V ở tần số 50 Hz. Tần số đóng cắt của van bán dẫn được ấn định tại mức 10 kHz. Tập dữ liệu kiểm chứng bao gồm 12 kịch bản vận hành đại diện: lưới điện cân bằng, sụt giảm điện áp một pha và hai pha (mức độ sụt giảm từ 20% đến 50%), biến động tần số $\pm 0.5\text{ Hz}$, và thay đổi bức xạ mặt trời đột ngột từ $1000\text{ W/m}^2$ xuống $600\text{ W/m}^2$.
  • Phương pháp chọn mẫu: Lựa chọn các trạng thái sự cố điển hình dựa trên quy chuẩn kỹ thuật đấu nối lưới điện phân phối và các tiêu chuẩn kiểm định quốc tế đối với hệ thống quang điện hòa lưới.
  • Phương pháp phân tích:
    • Đánh giá tính ổn định thông qua phân tích quỹ tích nghiệm số (Root Locus) và biểu đồ đáp ứng tần số Bode trên miền liên tục và miền rời rạc.
    • Sử dụng thuật toán phân tích chuỗi Fourier nhanh (FFT) để định lượng độ méo hài tổng THD của dòng điện phát lên lưới.
    • Ứng dụng thuật toán tối ưu hóa bầy đàn (Particle Swarm Optimization - PSO) và bảng tra cứu thích ứng (Look-Up Table) nhằm tự động tối ưu hóa cặp thông số $K_p$ và $K_r$ theo các tiêu chí sai số tích phân thời gian tuyệt đối (ITAE) và tích phân bình phương sai số (ISE).
  • Thời gian nghiên cứu: Toàn bộ quá trình nghiên cứu, xây dựng mô hình và nghiệm thu kết quả được hoàn thành trong giai đoạn từ tháng 4 năm 2022 đến tháng 10 năm 2022.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích so sánh giữa bộ điều khiển PI và bộ điều khiển PR thích ứng đã mang lại các kết quả định lượng cụ thể:

  1. Giảm thiểu độ méo hài dòng điện (THD): Trong điều kiện lưới điện vận hành bình thường và cân bằng, bộ điều khiển PR duy trì chỉ số dòng điện THD ở mức khoảng 1.82%, thấp hơn đáng kể so với mức 3.95% khi sử dụng bộ điều khiển PI truyền thống (cải thiện hơn 53% chất lượng sóng hài). Khi xảy ra sự cố mất cân bằng điện áp lưới, THD của hệ thống dùng bộ điều khiển PI tăng vọt lên 6.45% (vượt quá giới hạn cho phép của chuẩn IEEE 519), trong khi bộ điều khiển PR thích ứng vẫn duy trì THD ổn định ở mức 2.68%.

  2. Cải thiện độ chính xác bám dòng và triệt tiêu sai số xác lập: Bộ điều khiển PR trong hệ tọa độ tĩnh $\alpha\beta$ đạt độ lệch pha gần như bằng 0 độ giữa dòng điện phát và điện áp lưới, duy trì hệ số công suất xấp xỉ 0.998. Sai số biên độ dòng điện ở trạng thái xác lập giảm từ 3.2% (ở bộ điều khiển PI) xuống dưới 0.4% khi ứng dụng thuật toán PR thích ứng.

  3. Thời gian đáp ứng quá độ và độ vọt lố: Khi có sự biến động đột ngột về công suất phát từ dàn pin PV hoặc sụt áp lưới, bộ điều khiển PR thích ứng ghi nhận độ vọt lố dòng điện cực đại giảm từ 18.5% xuống còn khoảng 6.2%. Thời gian xác lập (settling time) của hệ thống rút ngắn từ 42 ms xuống còn 24 ms, tương đương mức cải thiện tốc độ đáp ứng động học đạt xấp xỉ 43%.

  4. Đơn giản hóa cấu trúc thuật toán: Khác với giải pháp dùng bộ điều khiển PI kép phải liên tục tách thành phần thứ tự thuận và thứ tự nghịch, bộ điều khiển PR xử lý trực tiếp tín hiệu trên hệ quy chiếu $\alpha\beta$, giúp giảm tải thời gian xử lý của bộ vi điều khiển số (DSP) khoảng 30% trong mỗi chu kỳ lấy mẫu.

Thảo luận kết quả

Các kết quả đạt được khẳng định tính vượt trội của cấu trúc điều khiển cộng hưởng tỷ lệ xuất phát từ đặc tính đáp ứng tần số của khâu cộng hưởng. Về mặt toán học, khâu tích phân trong bộ điều khiển PI chỉ cung cấp độ lợi vô hạn đối với tín hiệu DC (tần số 0 Hz trên hệ tọa độ quay), do đó khi lưới xuất hiện thành phần sóng hài hoặc mất cân bằng xoay chiều, bộ điều khiển PI không thể triệt tiêu hoàn toàn sai số. Ngược lại, khâu cộng hưởng của bộ điều khiển PR tạo ra độ lợi cực đại tại đúng tần số cơ bản của lưới điện xoay chiều (50 Hz), giúp hệ thống khóa chính xác góc pha và biên độ mà không cần phụ thuộc hoàn toàn vào độ trễ của vòng khóa pha (PLL).

Dữ liệu nghiên cứu được trực quan hóa thông qua các biểu đồ phổ tần số FFT, thể hiện sự suy giảm vượt trội của các thành phần sóng hài bậc thấp (bậc 3, bậc 5 và bậc 7) trên biểu đồ phổ năng lượng. Trên các giản đồ dạng sóng thời gian (Oscillograms), dạng sóng dòng điện ba pha bơm vào lưới khi sử dụng bộ điều khiển PR luôn giữ được dạng hình sin mượt mà, không bị méo đỉnh ngay cả tại các thời điểm chuyển mạch đóng cắt của van IGBT. Kết quả này hoàn toàn tương đồng với các công bố quốc tế gần đây về điều khiển nghịch lưu năng lượng tái tạo, đồng thời đóng góp một giải pháp hiệu chỉnh thông số thích ứng theo thời gian thực có tính ứng dụng cao.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu lý thuyết và mô phỏng, tác giả đưa ra 4 khuyến nghị kỹ thuật cụ thể nhằm ứng dụng hiệu quả giải pháp điều khiển PR vào thực tiễn:

  1. Triển khai ứng dụng thuật toán PR thích ứng trên các dòng chip xử lý tín hiệu số chuyên dụng (DSP/FPGA): Các đơn vị R&D thiết bị điện tử công suất cần lập trình nhúng thuật toán điều khiển PR với bảng tra cứu thông số tự động điều chỉnh theo thời gian thực. Mục tiêu kỹ thuật là duy trì thời gian thực thi vòng lặp dòng điện dưới $50\ \mu\text{s}$ và giữ THD dòng điện luôn dưới 3% trong mọi kịch bản vận hành. Lộ trình triển khai khuyến nghị trong vòng 6 đến 12 tháng.

  2. Tối ưu hóa thiết kế bộ lọc LCL kết hợp giải pháp giảm chấn chủ động (Active Damping): Kỹ sư thiết kế phần cứng cần tính toán thông số cuộn cảm và tụ điện của bộ lọc LCL tối ưu để triệt tiêu tần số cộng hưởng mà không cần dùng điện trở suy hao công suất, giúp giảm tổn hao nhiệt hơn 85% so với phương pháp giảm chấn thụ động. Thời gian thử nghiệm và chuẩn hóa phần cứng trong khoảng 3 đến 6 tháng.

  3. Chuẩn hóa quy trình kiểm tra chất lượng hòa lưới tại điểm ghép nối chung (PCC): Các công ty điện lực phân phối và đơn vị quản lý vận hành nhà máy điện mặt trời cần trang bị hệ thống phân tích chất lượng điện năng trực tuyến, kiểm soát nghiêm ngặt ngưỡng méo hài THD $< 5%$ và hệ số công suất $\cos\varphi \ge 0.95$ theo đúng thông tư quy định kỹ thuật lưới điện phân phối. Hoạt động kiểm định cần được thực hiện định kỳ hàng quý.

  4. Nâng cấp thuật toán vòng khóa pha thích ứng (Adaptive SRF-PLL) đồng bộ với bộ điều khiển PR: Chủ đầu tư và các đơn vị cung cấp giải pháp điện mặt trời cần tích hợp thuật toán dò góc pha nhanh nhằm giảm thời gian khóa lưới xuống dưới 10 ms khi xảy ra sự cố điện áp, nâng cao khả năng chống chịu sự cố (Fault Ride-Through - FRT) cho toàn bộ hệ thống phát điện mặt trời. Lộ trình thực hiện trong vòng 1 năm.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị tham khảo học thuật và ứng dụng thực tiễn cao đối với các nhóm đối tượng:

  • Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điện, Tự động hóa: Tài liệu cung cấp cơ sở toán học chặt chẽ về lý thuyết biến đổi không gian vector, hàm truyền hệ thống kín của bộ lọc LCL, và phương pháp phân tích ổn định hệ thống điều khiển hiện đại.
  • Kỹ sư R&D tại các doanh nghiệp sản xuất biến tần và thiết bị năng lượng tái tạo: Tham khảo chi tiết sơ đồ khối, lưu đồ thuật toán tối ưu hóa PSO và bảng tra cứu thông số điều khiển để thiết kế các dòng Inverter hòa lưới ba pha thương mại chất lượng cao.
  • Kỹ sư vận hành hệ thống điện tại các nhà máy quang điện và công ty truyền tải: Nắm vững bản chất đáp ứng của bộ nghịch lưu khi lưới điện xảy ra sự cố mất cân bằng, từ đó đưa ra các phương án cài đặt rơ-le bảo vệ và nâng cao độ tin cậy cung cấp điện.
  • Giảng viên và cán bộ nghiên cứu tại các trường đại học kỹ thuật: Sử dụng làm tài liệu giảng dạy chuyên đề Điện tử công suất nâng cao, Điều khiển truyền động điện và Hệ thống phát điện phân tán.

Câu hỏi thường gặp

Tại sao bộ điều khiển PR lại vượt trội hơn bộ điều khiển PI trong nghịch lưu nối lưới?

Bộ điều khiển PR tạo ra độ lợi vô hạn tại đúng tần số cộng hưởng của lưới xoay chiều (50 Hz), cho phép triệt tiêu hoàn toàn sai số xác lập của dòng điện hình sin trong hệ tọa độ tĩnh $\alpha\beta$. Trong khi đó, bộ điều khiển PI chỉ đạt hiệu quả trên tín hiệu DC, đòi hỏi phải chuyển đổi tọa độ phức tạp sang hệ $dq$ và dễ mất ổn định khi lưới điện mất cân bằng.

Bộ điều khiển PR xử lý sự cố lưới điện không cân bằng như thế nào?

Khi lưới điện mất cân bằng, xuất hiện đồng thời thành phần thứ tự thuận và thứ tự nghịch. Bộ điều khiển PR với cấu trúc cộng hưởng đa tần có khả năng kiểm soát đồng thời cả hai thành phần này trên hệ trục tĩnh $\alpha\beta$ mà không cần tách kênh tín hiệu, giúp giảm méo hài dòng điện THD từ 6.45% xuống dưới 2.68% trong điều kiện sự cố.

Kỹ thuật điều chế SVM mang lại lợi ích gì so với SPWM trong hệ thống này?

Kỹ thuật điều chế vector không gian (SVM) tối ưu hóa việc sử dụng điện áp một chiều DC-link, cung cấp biên độ điện áp đầu ra cao hơn 15% so với SPWM. Đồng thời, SVM giúp cố định tần số đóng cắt của van công suất IGBT ở mức 10 kHz, giảm thiểu hàm lượng sóng hài bậc cao và hạ thấp tổn thất đóng cắt trong bộ nghịch lưu.

Bộ lọc LCL đóng vai trò gì trong việc nâng cao chất lượng điện năng?

Bộ lọc LCL là bộ lọc bậc ba có khả năng suy giảm sóng hài tần số cao với độ dốc -60 dB/decade sau tần số cắt, vượt trội hơn hẳn so với bộ lọc L (-20 dB/decade) và bộ lọc LC (-40 dB/decade). Điều này cho phép giảm kích thước cuộn cảm, hạ giá thành phần cứng và đảm bảo dòng điện đưa vào lưới đạt độ méo hài dưới 2%.

Làm thế nào để xác định thông số tối ưu cho bộ điều khiển PR thích ứng?

Nghiên cứu ứng dụng thuật toán tối ưu hóa bầy đàn (PSO) dựa trên việc đánh giá hàm mục tiêu sai số tích phân thời gian tuyệt đối (ITAE). Sau khi quét hàng trăm kịch bản vận hành, các giá trị tối ưu của hệ số tỉ lệ $K_p$ và hệ số cộng hưởng $K_r$ được lưu trữ vào bảng tra cứu (Look-Up Table) để bộ điều khiển tự động điều chỉnh tức thời khi lưới biến động.

Kết luận

  • Luận văn đã giải quyết thành công bài toán nâng cao chất lượng dòng điện hòa lưới của bộ nghịch lưu ba pha thông qua cấu trúc điều khiển tỷ lệ cộng hưởng PR thích ứng.
  • Chứng minh bộ điều khiển PR vượt trội hơn bộ điều khiển PI truyền thống khi giảm độ méo hài tổng dòng điện (THD) từ 3.95% xuống 1.82% trong điều kiện bình thường và từ 6.45% xuống 2.68% trong điều kiện mất cân bằng.
  • Ứng dụng thành công kỹ thuật điều chế vector không gian SVM và thuật toán tối ưu hóa bầy đàn PSO để xác lập bảng thông số điều khiển thích ứng.
  • Đóng góp chính của công trình là xây dựng mô hình điều khiển dòng điện không cần tách thành phần thứ tự thuận - nghịch, giúp giảm 30% khối lượng tính toán trên phần cứng số.
  • Kế hoạch phát triển tiếp theo trong 12 đến 24 tháng tới tập trung vào việc thực nghiệm trên mô hình nghịch lưu đa bậc thực tế và kiểm thử mô phỏng thời gian thực (Hardware-in-the-Loop - HIL).

Các doanh nghiệp sản xuất thiết bị điện tử công suất và các nhà nghiên cứu quan tâm có thể tiếp cận toàn văn công trình nghiên cứu để cùng hợp tác phát triển, thử nghiệm và chuyển giao công nghệ cho các dự án điện mặt trời thương mại.
