Tổng quan về giáo trình (250-300 từ)

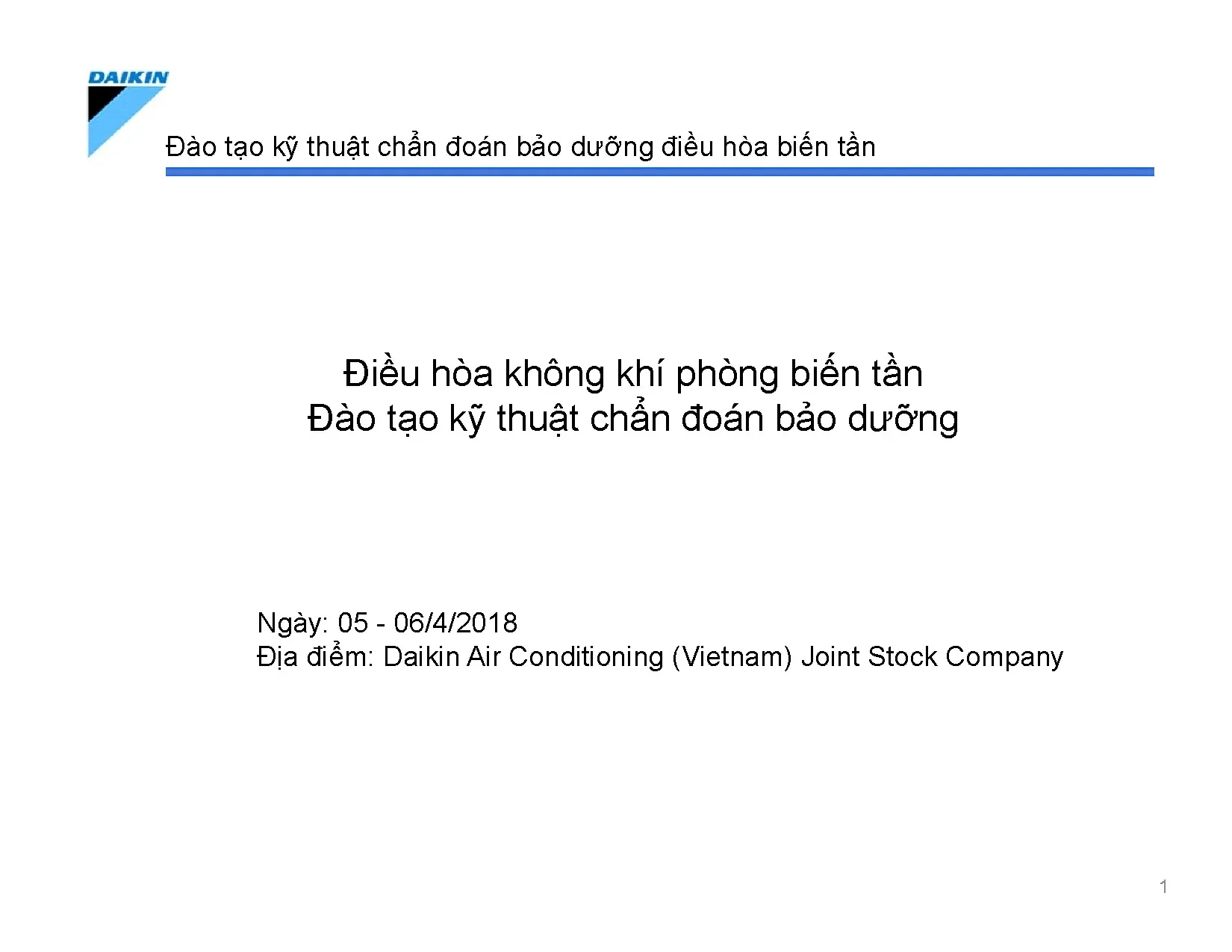

Tài liệu giáo trình Đào Tạo Kỹ Thuật Chẩn Đoán và Bảo Dưỡng Điều Hòa Biến Tần được xây dựng phục vụ chuyên ngành Kỹ thuật Nhiệt - Lạnh, Kỹ thuật Điều khiển & Tự động hóa và Điện tử Công suất ở bậc đào tạo đại học và đào tạo kỹ sư dịch vụ chuyên nghiệp. Nội dung tài liệu được biên soạn và chuẩn hóa dựa trên chương trình đào tạo kỹ thuật của Công ty Cổ phần Daikin Air Conditioning (Vietnam) Joint Stock Company, với sự tham gia trực tiếp của đội ngũ chuyên gia bao gồm ông Teruaki Inoue (Giám đốc điều hành Dịch vụ DIT), ông Eric Tan (Quản lý AOTC) và ông George Ang (Chuyên viên đào tạo cao cấp AOTC).

Mục tiêu đào tạo trọng tâm của giáo trình là trang bị cho người học phương pháp luận phân tích mạch điện tử công suất, thuật toán điều khiển vi xử lý trên các dòng điều hòa không khí dân dụng (Room Air Conditioner - RA) sử dụng công nghệ biến tần, và quy trình chẩn đoán chính xác mã sự cố tại hiện trường. Qua đó, tài liệu hướng tới việc nâng cao kỹ năng thực hành cho kỹ sư và kỹ thuật viên bảo dưỡng, giảm tỷ lệ thay thế nhiều linh kiện không cần thiết (như thay đồng thời động cơ quạt cùng bản mạch, hoặc máy nén cùng bản mạch), kiểm soát chi phí bảo hành và nâng cao hiệu quả kỹ thuật trong hệ thống dịch vụ SDS (Service Diagnostic Support) và DAS (Daikin After-sales Service).

Về cấu trúc, giáo trình tiếp cận theo mô hình kết hợp chặt chẽ giữa lý thuyết điều khiển tự động vòng kín, phân tích cấu tạo phần cứng mạch biến tần, dữ liệu thống kê lỗi thực tế và quy trình đo kiểm chuẩn mực bằng thiết bị đo chuyên dụng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

  1. Thống kê và phân tích mã bất thường trong thực tế: Trình bày dữ liệu phân tích từ 8.098 trường hợp sự cố kỹ thuật ghi nhận tại hệ thống dịch vụ DAS. Trong đó, tập trung vào các mã lỗi phổ biến: mã E7 (quá tải, quá dòng động cơ quạt với 3.400 ca), mã U4 (lỗi truyền tín hiệu giữa dàn lạnh và dàn nóng với 1.098 ca), mã U2 (sai lệch điện áp nguồn với 253 ca), mã A6 (quá tải động cơ quạt với 178 ca), mã L5 (đầu ra DC quá dòng với 178 ca), cùng các mã A1 (lỗi bản mạch dàn lạnh), L1 (lỗi bản mạch công suất dàn nóng - 9 ca), UH (dàn nóng/dàn lạnh không có địa chỉ), UF (đấu sai dây hoặc đường ống - 5 ca).
  2. Cơ sở lý thuyết và cấu tạo mạch điện biến tần: Phân tích nguyên lý biến đổi điện áp và tần số: chuyển đổi dòng AC thương mại thành dòng DC qua khối Diode cầu (DB1), lọc phẳng điện áp xung bằng tụ điện điện phân và cuộn kháng (Reactor), sau đó nghịch lưu dòng DC thành AC ba pha có điện áp và tần số tùy biến thông qua mô-đun nguồn thông minh (IPM) tích hợp 6 khóa bán dẫn tranzito được điều khiển bởi tín hiệu số $1/0$ từ vi xử lý.
  3. Thuật toán điều khiển cơ bản trong điều hòa phòng biến tần: Trình bày chu trình điều khiển vi xử lý bao gồm: tính toán nhiệt độ đích (hiệu chỉnh bù nhiệt độ trần); xác định lệnh tần số dựa trên tín hiệu chênh lệch nhiệt độ $\Delta D$ (phân chia 10 vùng từ A đến J); điều chỉnh tần số máy nén bằng thuật toán PI kết hợp các điều kiện bảo vệ giới hạn trên/dưới; và điều chỉnh van tiết lưu điện tử (EV).
  4. Cơ chế kiểm soát nhiệt động lực học và thuật toán bảo vệ: Phân tích chi tiết quy trình điều chỉnh độ mở van EV khi khởi tạo nguồn (đóng 700 xung đưa về mốc 0, sau đó mở 400 xung), cân bằng áp suất khi dừng máy (mở theo pha 90–120 giây rồi đặt ở 400 xung), kiểm soát nhiệt độ ống xả cao (ngưỡng cắt $>104^\circ\text{C}$, ngưỡng hồi phục $\le 100^\circ\text{C}$ với bước mở 20 xung mỗi 30 giây), thuật toán kiểm soát nhiệt độ ống xả đích gián tiếp, quy trình chống đọng sương dựa trên công thức tính ngưỡng $X$ theo nhiệt độ và độ ẩm phòng, và quy trình bảo vệ chống đóng băng 5 vùng (từ vùng A đến vùng E) tại dàn trao đổi nhiệt dàn lạnh.
  5. Quy trình chẩn đoán lỗi và đo kiểm kỹ thuật chuyên sâu: Hướng dẫn quy trình trích xuất mã sự cố qua điều khiển từ xa (loại có nút MODE và không có nút MODE), phân tích 4 yếu tố gây lỗi bo mạch L1, phân tích 5 nhóm nguyên nhân gây lỗi quá dòng L5, và các bước thao tác đo điện trở bán dẫn IPM bằng đồng hồ vạn năng và thiết bị phân tích biến tần chuyên dụng.

Kiến thức nền tảng được xây dựng

  • Nguyên lý chuyển đổi năng lượng AC–DC–AC: Cơ chế nắn dòng, san phẳng sóng xung và điều chế nghịch lưu tần số khả biến để điều khiển tốc độ góc của động cơ máy nén.
  • Chức năng các linh kiện bảo vệ và điều khiển: Nguyên lý hoạt động của bộ chống quá áp ($\ge 3600\text{V}$), biến trở triệt tiêu xung sét ($\ge 470\text{V}$), cuộn cảm triệt tiêu nhiễu chế độ chung, cuộn kháng cải thiện hệ số công suất và bù pha, tụ điện điện phân và điện trở Shunt phát hiện dòng tải.
  • Lý thuyết điều khiển vòng kín HVAC: Mô hình hóa mối quan hệ giữa nhiệt độ phòng, tải nhiệt biến thiên, tín hiệu $\Delta D$, độ mở van tiết lưu điện tử và tần số vận hành của máy nén.

Kỹ năng phát triển

  • Kỹ năng phân tích sơ đồ mạch: Đọc hiểu sơ đồ khối mạch nguồn, mạch kích IPM, mạch điều khiển PAM/xen kẽ và mạch truyền thông tin giữa dàn nóng và dàn lạnh.
  • Kỹ năng kiểm tra điện trở linh kiện bán dẫn: Kỹ thuật phân nhóm đo 4 tổ hợp chân (nhóm A, B, C, D) giữa các cực $(+)/(-)$ của bo mạch với các pha U, V, W của mô-đun IPM bằng vạn năng kế để xác định tình trạng đánh thủng hoặc rò rỉ bán dẫn.
  • Kỹ năng vận hành thiết bị chẩn đoán: Kỹ thuật sử dụng "Bộ phân tích biến tần" (Inverter Analyzer) để thay thế máy nén, kích hoạt chế độ vận hành thử (Test Run mode [T]), quan sát trạng thái 6 đèn LED chỉ thị nhằm phân lập chính xác lỗi thuộc về bo mạch điều khiển hay phần cứng máy nén/hệ thống đường ống môi chất.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp tiếp cận sư phạm kỹ thuật dựa trên dữ liệu thực tế (Data-driven Technical Approach) kết hợp giữa lý thuyết mạch điều khiển và thực hành phân tích tình huống (Case-based Learning). Phương pháp này giúp người học hình thành tư duy chẩn đoán có hệ thống thay vì phán đoán cảm tính.

Trong phần lý thuyết, bài giảng sử dụng các sơ đồ nguyên lý mạch chính, đồ thị dạng sóng điện áp dòng điện và lưu đồ thuật toán điều khiển để giải thích bản chất vật lý của hệ thống biến tần. Các bảng so sánh thông số định lượng giữa hệ thống không biến tần và có biến tần (như dòng khởi động $5-6$ lần so với $1,5$ lần dòng định mức, cơ chế bù nhiệt độ sưởi và chu kỳ xả tuyết) đóng vai trò làm rõ ưu thế vận hành của công nghệ.

Đối với phần thực hành, giáo trình cung cấp các quy trình xử lý lỗi theo từng bước chuẩn hóa. Điển hình như phương pháp phân tích mã lỗi L5 (khi hệ thống phát hiện quá dòng 8 lần trong 60 phút) được chia thành 5 bước kiểm tra tương ứng với 5 nguyên nhân vật lý: kiểm tra trạng thái van chặn bằng lục giác, đo kiểm tra ổn định điện áp nguồn AC, đo điện trở cách điện và điện trở tiếp giáp bán dẫn IPM, kiểm tra độ kẹt cơ khí do dị vật trong máy nén, và rà soát sai số thao tác chẩn đoán.

Về mặt an toàn điện, tài liệu đưa ra các hướng dẫn tự học nghiêm ngặt: yêu cầu người học ngắt nguồn và chờ thời gian tối thiểu 10–15 phút để điện áp trên tụ điện làm nhẵn xả xuống dưới $1\text{V DC}$ (hoặc dưới $10\text{V DC}$) trước khi tiến hành thao tác que đo vạn năng kế, đảm bảo an toàn cho kỹ thuật viên và thiết bị đo.

Điểm nổi bật và cập nhật (250-300 từ)

  • Sử dụng số liệu thực chứng từ hiện trường: Giáo trình tích hợp bảng thống kê chi tiết từ 8.098 ca sự cố bảo dưỡng thực tế tại Daikin Vietnam, chỉ rõ tỷ lệ phát sinh lỗi của từng khối linh kiện (như lỗi E7 chiếm 3.400 ca, lỗi U4 chiếm 1.098 ca, lỗi L5 chiếm 178 ca với 5,1% trường hợp thay thế nhiều linh kiện).
  • Định lượng hóa các thuật toán điều khiển phức tạp: Tài liệu cung cấp công thức toán học và bảng thông số cụ thể dùng trong vi xử lý điều hòa:
    • Công thức xác định ngưỡng chống đọng sương $X$: $$X = T_{\text{phòng}} \times 0,9375 + (\text{Độ ẩm} + 5%) \times 0,2734 - 34$$
    • Công thức tính toán nhiệt độ ống xả đích: $$T_{\text{xả đích}} = \alpha \times T_{\text{ngưng tụ}} - \beta \times T_{\text{bay hơi}} + \gamma$$ (trong đó $\alpha, \beta$ phụ thuộc tần số; $\gamma$ hiệu chỉnh theo nhiệt độ môi trường ngoài trời và chiều dài đường ống).
  • Chuẩn hóa thông số dải tần hoạt động theo từng dòng máy: Cung cấp bảng tra cứu tần số vận hành tối thiểu và tối đa cho các model điều hòa dân dụng cụ thể: Ekira (dải tần 16–62 Hz / 16–74 Hz), RA Smart (dải tần 14–74 Hz), Smile / Smile Plus (dải tần 18–100 Hz).
  • Tích hợp giải pháp đo kiểm bằng công cụ chuyên dụng: Hướng dẫn chi tiết cách sử dụng đồ gá và thiết bị "Bộ phân tích biến tần" do DIT Service thiết kế, cho phép kiểm tra đồng thời trạng thái đóng ngắt của 6 tranzito công suất, giúp cô lập lỗi giữa phần mạch điện tử và phần cơ khí máy nén mà không cần tháo dỡ toàn bộ thiết bị.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên đại học và học viên sau đại học: Dành cho sinh viên năm thứ ba, năm thứ tư hoặc học viên cao học thuộc các ngành Kỹ thuật Nhiệt (Nhiệt điện lạnh), Kỹ thuật Cơ điện tử, Kỹ thuật Điều khiển & Tự động hóa và Kỹ thuật Điện - Điện tử.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Cơ sở Kỹ thuật Nhiệt - Lạnh, Mạch điện tử và Điện tử Công suất, Lý thuyết Điều khiển Tự động, và Kỹ thuật Đo lường Cảm biến.
  • Giảng viên và kỹ sư đào tạo: Dùng làm tài liệu tham khảo chuyên môn để xây dựng bài giảng lý thuyết chuyên ngành Máy lạnh & Điều hòa không khí, thiết kế nội dung thực hành xưởng lạnh, hoặc giảng dạy các khóa đào tạo ngắn hạn nâng cao tay nghề kỹ thuật viên HVAC.
  • Kỹ sư và kỹ thuật viên dịch vụ: Dùng làm tài liệu tra cứu kỹ thuật tiêu chuẩn tại các trung tâm dịch vụ kỹ thuật, trạm bảo hành để thực hiện kiểm tra, đọc mã lỗi từ xa và đo kiểm linh kiện mạch biến tần đúng quy trình.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế cho sinh viên ngành Kỹ thuật Nhiệt - Lạnh, Kỹ thuật Tự động hóa, giảng viên chuyên ngành và đội ngũ kỹ sư, kỹ thuật viên bảo dưỡng điều hòa không khí biến tần.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững lý thuyết chu trình nhiệt động làm lạnh nén hơi, nguyên lý hoạt động của các linh kiện bán dẫn công suất (Diode, Transistor/IGBT/IPM), lý thuyết điều khiển tự động và kỹ năng sử dụng đồng hồ vạn năng.

3. Điểm khác biệt với giáo trình khác?

Tài liệu tích hợp dữ liệu lỗi thực tế tại thị trường Việt Nam (từ Daikin), diễn giải chi tiết các thuật toán điều khiển phần mềm (tín hiệu $\Delta D$, chu trình vi bước van tiết lưu, bảo vệ đọng sương/đóng băng) và chuẩn hóa quy trình đo kiểm bán dẫn bằng thiết bị phân tích chuyên dụng.

4. Làm sao để tự học hiệu quả?

Người học nên kết hợp đối chiếu sơ đồ nguyên lý mạch điện với bảng dữ liệu logic điều khiển, tuân thủ các bước xả tụ điện an toàn trước khi thực hành đo kiểm tra 4 nhóm tiếp giáp cực bán dẫn (U, V, W với $(+)/(-)$) trên mô-đun IPM.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình bao gồm các tài liệu bổ trợ như bảng tra cứu mã sự cố trên điều khiển từ xa, bảng dải tần số máy nén của các dòng máy RA (Ekira, Smart, Smile) và sơ đồ đấu nối thiết bị phân tích biến tần của DIT Service.

Kết luận (150 từ)

Giáo trình Đào Tạo Kỹ Thuật Chẩn Đoán và Bảo Dưỡng Điều Hòa Biến Tần cung cấp hệ thống kiến thức toàn diện về mặt lý thuyết mạch điện tử công suất, giải thuật điều khiển vi xử lý và phương pháp luận chẩn đoán lỗi trong hệ thống điều hòa không khí biến tần dân dụng. Việc tích hợp dữ liệu thống kê từ 8.098 trường hợp sự cố thực tế giúp người học có cái nhìn chuẩn xác về các vấn đề kỹ thuật tại hiện trường.

Lộ trình học tập đề xuất: nắm vững nguyên lý chuyển đổi AC–DC–AC và chức năng linh kiện $\rightarrow$ phân tích logic điều khiển vi xử lý (tín hiệu $\Delta D$, van EV, kiểm soát đọng sương và đóng băng) $\rightarrow$ thực hành quy trình chẩn đoán mã lỗi (L1, L5) và kỹ thuật đo kiểm bằng thiết bị chuyên dụng. Tài liệu tham khảo bổ sung bao gồm Sổ tay hướng dẫn kỹ thuật (Service Manual) của hãng và các tiêu chuẩn kiểm tra an toàn điện hạ áp.
