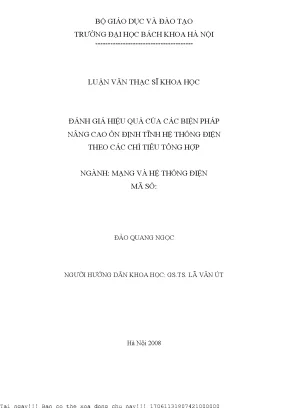

Đánh Giá Hiệu Quả Các Biện Pháp Nâng Cao Ổn Định Tĩnh Hệ Thống Điện

Đánh giá hiệu quả các biện pháp nâng cao ổn định tĩnh hệ thống điện theo các tiêu chí tổng hợp, giúp cải thiện độ tin cậy và hiệu suất.

• Tác giả: Đào Quang Ngọc
• Người hướng dẫn: GS. Lã Văn Út
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Hệ Thống Điện
• Đề tài: Đánh Giá Hiệu Quả Các Biện Pháp Nâng Cao Ổn Định Tĩnh Hệ Thống Điện
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÁC PHƯƠNG PHÁP NGHIÊN CỨU ỔN ĐỊNH HỆ THỐNG ĐIỆN
• 1.1. Các chế độ làm việc của hệ thống điện
• 1.2. Định nghĩa ổn định
• 1.3. Các phương pháp và tiêu chuẩn khảo sát ổn định tĩnh hệ thống điện
• 2. CHƯƠNG 2: CƠ SỞ PHƯƠNG PHÁP TÍNH TOÁN CHẾ ĐỘ XÁC LẬP HỆ THỐNG ĐIỆN
• 3. CHƯƠNG 3: PHÂN TÍCH ỔN ĐỊNH TĨNH HỆ THỐNG ĐIỆN TRỰC TIẾP THEO PHƯƠNG PHÁP XẤP XỈ BẬC NHẤT CỦA LYAPUNOV
• 4. CHƯƠNG 4: ĐÁNH GIÁ ỔN ĐỊNH TĨNH HỆ THỐNG ĐIỆN THEO SỐ HẠNG TỰ DO CỦA PHƯƠNG TRÌNH ĐẶC TRƯNG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Khám Phá Ổn Định Tĩnh Hệ Thống Điện Hiện Đại

Ổn định tĩnh của hệ thống điện (HTĐ) là khả năng duy trì hoặc khôi phục trạng thái cân bằng sau các kích động nhỏ. Đây là một yếu tố quan trọng để đảm bảo vận hành tin cậy và hiệu quả của lưới điện. Khi hệ thống điện phát triển, việc đánh giá và nâng cao ổn định tĩnh hệ thống điện trở nên cấp thiết. Các phương pháp truyền thống dựa trên phân tích eigenvalue và mô hình hóa chi tiết. Các phương pháp hiện đại hơn kết hợp các thiết bị FACTS và điều khiển phân tán. Luận văn này tập trung vào đánh giá hiệu quả các biện pháp nâng cao ổn định tĩnh hệ thống điện, xem xét các yếu tố ảnh hưởng đến ổn định điện áp và ổn định góc pha. Theo luận văn thạc sỹ của Đào Quang Ngọc năm 2008, việc đánh giá mức độ ổn định tĩnh của hệ thống là "một trong những nội dung quan trọng cần phải được đề cập đến ngay từ khi xem xét chuẩn bị đầu tư cho đến giai đoạn thiết kế xây dựng và đưa vào vận hành."

1.1. Định Nghĩa và Tầm Quan Trọng của Ổn Định Tĩnh

Ổn định tĩnh đảm bảo rằng hệ thống điện có thể tiếp tục vận hành ổn định sau các thay đổi nhỏ trong phụ tải hoặc điều kiện vận hành. Điều này rất quan trọng để tránh các sự cố lan truyền và mất điện trên diện rộng. Việc duy trì ổn định điện áp và ổn định góc pha là hai khía cạnh chính của ổn định tĩnh hệ thống điện. Các yếu tố như ảnh hưởng của tải và ảnh hưởng của nguồn đều cần được xem xét cẩn thận. Như định nghĩa của Đào Quang Ngọc, "Ổn định tĩnh là khả năng của HTĐ, sau khi bị kích động nhỏ, khôi phục lại chế độ làm việc ban đầu hoặc rất gần chế độ làm việc ban đầu (trong trường hợp kích động không được loại trừ)."

1.2. Các Phương Pháp Đánh Giá Ổn Định Tĩnh Phổ Biến Hiện Nay

Hiện nay, có nhiều phương pháp được sử dụng để đánh giá ổn định tĩnh hệ thống điện, bao gồm phân tích mode, phân tích eigenvalue, và phân tích độ nhạy. Mỗi phương pháp có ưu và nhược điểm riêng, phù hợp với các loại mô hình hệ thống điện khác nhau. Các công cụ phần mềm mô phỏng như MATLAB Simulink, PSS/E, và DigSilent PowerFactory thường được sử dụng để thực hiện các phân tích này. Luận văn của Đào Quang Ngọc tập trung vào phương pháp xấp xỉ bậc nhất của Lyapunov và đánh giá ổn định tĩnh theo số hạng tự do của phương trình đặc trưng.

II. Thách Thức Ảnh Hưởng của Tải và Nguồn Lên Ổn Định Tĩnh

Việc đánh giá hiệu quả các biện pháp nâng cao ổn định tĩnh gặp nhiều thách thức, đặc biệt khi xem xét sự thay đổi của phụ tải và nguồn điện. Tải phi tuyến và sự gia tăng của các nguồn năng lượng tái tạo phân tán tạo ra sự phức tạp trong mô hình hệ thống điện. Điều này đòi hỏi các phương pháp điều khiển thích nghi và điều khiển tối ưu để duy trì ổn định điện áp và ổn định góc pha. Các nghiên cứu gần đây đã tập trung vào việc phát triển các giải pháp nâng cao ổn định dựa trên lưới điện thông minh và điều khiển dự phòng.

2.1. Tác Động của Tải Phi Tuyến Đến Ổn Định Tĩnh

Tải phi tuyến, chẳng hạn như tải điện tử công suất, có thể gây ra các vấn đề về ổn định điện áp và ổn định góc pha. Các thành phần sóng hài và dao động điện áp do tải phi tuyến tạo ra có thể ảnh hưởng đến hoạt động của các thiết bị khác trong hệ thống điện. Cần có các phương pháp điều khiển điện áp và bù công suất phản kháng hiệu quả để giảm thiểu tác động của tải phi tuyến. Các nghiên cứu về ảnh hưởng của tải đến ổn định tĩnh cần xem xét đầy đủ các đặc tính phi tuyến của tải.

2.2. Sự Phát Triển Nguồn Năng Lượng Tái Tạo và Ổn Định Tĩnh

Sự gia tăng của các nguồn năng lượng tái tạo phân tán, như điện gió và điện mặt trời, đặt ra những thách thức mới cho ổn định tĩnh hệ thống điện. Các nguồn này thường có tính biến động cao và khả năng điều khiển hạn chế. Việc tích hợp các nguồn năng lượng tái tạo đòi hỏi các hệ thống điều khiển phân tán và điều khiển thích nghi để duy trì ổn định điện áp và ổn định góc pha. Các nghiên cứu cần tập trung vào việc phát triển các giải pháp nâng cao ổn định phù hợp với đặc điểm của các nguồn năng lượng tái tạo.

2.3. Phân tích độ nhạy các thông số chế độ và hệ thống

Phân tích độ nhạy giúp xác định mức độ ảnh hưởng của các thông số chế độ và hệ thống đến ổn định tĩnh hệ thống điện. Các thông số như công suất tải, điện áp nút, và thông số đường dây có thể ảnh hưởng đáng kể đến ổn định điện áp và ổn định góc pha. Bằng cách xác định các thông số quan trọng, có thể tập trung các biện pháp điều khiển hệ thống điện và tối ưu hóa vận hành để cải thiện ổn định tĩnh. Luận văn của Đào Quang Ngọc tập trung vào việc đánh giá mức độ ổn định của hệ thống bằng trị số tương đối của số hạng tự do của phương trình đặc trưng.

III. Phương Pháp Ứng Dụng FACTS Nâng Cao Ổn Định Tĩnh Hiệu Quả

Thiết bị FACTS (Flexible AC Transmission System) là một trong những giải pháp hiệu quả để nâng cao ổn định tĩnh hệ thống điện. Các thiết bị như STATCOM, SVC, và UPFC có thể được sử dụng để bù công suất phản kháng, điều khiển điện áp, và điều khiển công suất trên đường dây truyền tải. Việc điều khiển thiết bị FACTS một cách tối ưu có thể cải thiện đáng kể ổn định điện áp và ổn định góc pha, đồng thời tăng khả năng truyền tải của hệ thống điện. Các nghiên cứu đã chứng minh rằng việc sử dụng thiết bị FACTS có thể giảm thiểu nguy cơ mất ổn định quá độ và cải thiện hiệu suất vận hành của lưới điện.

3.1. Vai Trò của STATCOM trong Nâng Cao Ổn Định Điện Áp

STATCOM (Static Synchronous Compensator) là một thiết bị FACTS được sử dụng để bù công suất phản kháng và điều khiển điện áp. STATCOM có khả năng cung cấp hoặc hấp thụ công suất phản kháng một cách nhanh chóng và liên tục, giúp duy trì ổn định điện áp tại các nút quan trọng trong hệ thống điện. Việc điều khiển STATCOM một cách thông minh có thể cải thiện đáng kể khả năng chịu tải của lưới điện và giảm thiểu nguy cơ mất điện áp. Các nghiên cứu đã chỉ ra rằng STATCOM có thể cải thiện đáng kể ổn định tĩnh hệ thống điện.

3.2. SVC và Ứng Dụng trong Điều Khiển Công Suất Phản Kháng

SVC (Static Var Compensator) là một thiết bị FACTS khác được sử dụng rộng rãi để bù công suất phản kháng. SVC có thể được sử dụng để duy trì ổn định điện áp, cải thiện ổn định góc pha, và giảm thiểu tổn thất điện năng. Việc điều khiển SVC một cách hiệu quả có thể giúp hệ thống điện vận hành ổn định hơn và đáp ứng được nhu cầu phụ tải thay đổi. Các ứng dụng của SVC bao gồm bù công suất phản kháng cho các nhà máy điện gió và điện mặt trời, cũng như cải thiện ổn định điện áp trong các khu vực phụ tải lớn. Luận văn của Đào Quang Ngọc sử dụng phương pháp xấp xỉ bậc nhất của Lyapunov để phân tích ổn định tĩnh hệ thống điện có điều chỉnh.

IV. Giải Pháp Điều Khiển Máy Phát và Tối Ưu Vận Hành Hệ Thống Điện

Việc điều khiển máy phát và tối ưu hóa vận hành là các biện pháp quan trọng để nâng cao ổn định tĩnh hệ thống điện. Các kỹ thuật như điều khiển kích từ, điều khiển tốc độ, và điều khiển công suất có thể được sử dụng để cải thiện đáp ứng của máy phát điện đối với các thay đổi trong hệ thống điện. Ngoài ra, việc tối ưu hóa vận hành thông qua điều khiển phân tán và điều khiển thích nghi có thể giúp duy trì ổn định điện áp và ổn định góc pha trong các điều kiện vận hành khác nhau. Các nghiên cứu gần đây đã tập trung vào việc phát triển các hệ thống điều khiển máy phát dựa trên phản hồi phụ và điều khiển dự phòng.

4.1. Điều Khiển Kích Từ và Ảnh Hưởng Đến Ổn Định Góc Pha

Điều khiển kích từ là một phương pháp quan trọng để cải thiện ổn định góc pha của hệ thống điện. Bằng cách điều chỉnh dòng kích từ của máy phát điện, có thể điều khiển công suất phản kháng do máy phát cung cấp hoặc hấp thụ. Việc điều khiển kích từ một cách nhanh chóng và chính xác có thể giúp duy trì ổn định góc pha trong các điều kiện vận hành khác nhau. Các nghiên cứu đã chỉ ra rằng việc sử dụng các hệ thống điều khiển kích từ tiên tiến có thể cải thiện đáng kể ổn định tĩnh hệ thống điện.

4.2. Tối Ưu Hóa Vận Hành và Điều Khiển Phân Tán trong HTĐ

Tối ưu hóa vận hành và điều khiển phân tán là các phương pháp quan trọng để nâng cao ổn định tĩnh hệ thống điện trong các điều kiện vận hành phức tạp. Điều khiển phân tán cho phép các thiết bị trong hệ thống điện phối hợp với nhau để duy trì ổn định điện áp và ổn định góc pha. Việc tối ưu hóa vận hành thông qua các thuật toán điều khiển tối ưu có thể giúp giảm thiểu tổn thất điện năng và cải thiện hiệu suất vận hành của hệ thống điện. Các nghiên cứu gần đây đã tập trung vào việc phát triển các hệ thống điều khiển phân tán dựa trên lưới điện thông minh và phản hồi phụ.

V. Nghiên Cứu Đánh Giá Định Lượng và Ứng Dụng Thực Tế trong HTĐ

Việc đánh giá định lượng và ứng dụng thực tế các biện pháp nâng cao ổn định tĩnh hệ thống điện là rất quan trọng để đảm bảo hiệu quả của các giải pháp. Các nghiên cứu trường hợp và tiêu chuẩn đánh giá có thể được sử dụng để xác định hiệu quả của các biện pháp khác nhau trong các điều kiện vận hành khác nhau. Các chỉ số đánh giá như độ dự trữ ổn định, hệ số độ nhạy, và phân tích mode có thể được sử dụng để đánh giá định lượng hiệu quả của các giải pháp. Việc ứng dụng thực tế các giải pháp đòi hỏi sự phối hợp giữa các nhà nghiên cứu, các nhà quản lý, và các nhà vận hành hệ thống điện.

5.1. Các Tiêu Chuẩn và Chỉ Số Đánh Giá Ổn Định Tĩnh Hệ Thống Điện

Việc đánh giá ổn định tĩnh cần dựa trên các tiêu chuẩn đánh giá và chỉ số đánh giá rõ ràng. Các tiêu chuẩn này có thể bao gồm các yêu cầu về ổn định điện áp, ổn định góc pha, và khả năng chịu tải của hệ thống điện. Các chỉ số đánh giá có thể bao gồm độ dự trữ ổn định, hệ số độ nhạy, và phân tích mode. Việc sử dụng các tiêu chuẩn và chỉ số này giúp đảm bảo rằng các giải pháp nâng cao ổn định tĩnh đáp ứng được các yêu cầu kỹ thuật và kinh tế. Luận văn của Đào Quang Ngọc đã sử dụng phương pháp xấp xỉ bậc nhất của Lyapunov và phương pháp đánh giá ổn định tĩnh theo số hạng tự do của phương trình đặc trưng.

5.2. Nghiên Cứu Trường Hợp và Ứng Dụng Thực Tế Các Giải Pháp

Các nghiên cứu trường hợp và ứng dụng thực tế là rất quan trọng để chứng minh hiệu quả của các giải pháp nâng cao ổn định tĩnh hệ thống điện. Các nghiên cứu này có thể tập trung vào việc đánh giá hiệu quả của các thiết bị FACTS, các hệ thống điều khiển máy phát, và các thuật toán tối ưu hóa vận hành trong các điều kiện vận hành khác nhau. Việc ứng dụng thực tế các giải pháp đòi hỏi sự phối hợp giữa các nhà nghiên cứu, các nhà quản lý, và các nhà vận hành hệ thống điện. Các kết quả từ các nghiên cứu trường hợp và ứng dụng thực tế có thể giúp cải thiện thiết kế và vận hành của hệ thống điện.

VI. Kết Luận Hướng Phát Triển và Tối Ưu Ổn Định Tĩnh HTĐ Tương Lai

Nâng cao ổn định tĩnh hệ thống điện là một vấn đề phức tạp đòi hỏi sự kết hợp của nhiều phương pháp và giải pháp khác nhau. Trong tương lai, việc phát triển các hệ thống điều khiển thích nghi, điều khiển tối ưu, và điều khiển phân tán sẽ đóng vai trò quan trọng trong việc duy trì ổn định điện áp và ổn định góc pha trong các điều kiện vận hành ngày càng phức tạp. Các nghiên cứu cần tập trung vào việc phát triển các giải pháp kinh tế và giải pháp kỹ thuật phù hợp với đặc điểm của từng hệ thống điện. Việc tối ưu hóa vận hành và điều khiển dự phòng cũng sẽ đóng vai trò quan trọng trong việc đảm bảo vận hành tin cậy và hiệu quả của lưới điện.

6.1. Tối Ưu Hóa Vận Hành và Điều Khiển Dự Phòng cho Tương Lai

Tối ưu hóa vận hành và điều khiển dự phòng là hai yếu tố quan trọng để đảm bảo ổn định tĩnh hệ thống điện trong tương lai. Tối ưu hóa vận hành giúp giảm thiểu tổn thất điện năng và cải thiện hiệu suất vận hành của hệ thống điện. Điều khiển dự phòng cho phép hệ thống điện tiếp tục vận hành ổn định ngay cả khi có các sự cố xảy ra. Việc phát triển các hệ thống điều khiển tiên tiến dựa trên lưới điện thông minh và phản hồi phụ sẽ giúp cải thiện đáng kể khả năng tối ưu hóa vận hành và điều khiển dự phòng.

6.2. Các Hướng Nghiên Cứu Mới về Ổn Định Tĩnh Hệ Thống Điện

Có nhiều hướng nghiên cứu mới đang được tiến hành trong lĩnh vực ổn định tĩnh hệ thống điện. Các hướng nghiên cứu này bao gồm việc phát triển các phương pháp điều khiển thích nghi, điều khiển tối ưu, và điều khiển phân tán cho các hệ thống điện hiện đại. Ngoài ra, các nghiên cứu cũng tập trung vào việc đánh giá và cải thiện ổn định tĩnh trong các lưới điện có tích hợp lượng lớn các nguồn năng lượng tái tạo phân tán. Việc phát triển các công cụ phần mềm mô phỏng tiên tiến và các kỹ thuật phân tích dữ liệu lớn cũng là một hướng nghiên cứu quan trọng để nâng cao khả năng đánh giá và điều khiển ổn định tĩnh hệ thống điện.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống điện Việt Nam đã trải qua sự phát triển vượt bậc trong những năm gần đây, đóng vai trò quan trọng trong nền kinh tế quốc dân và công cuộc hiện đại hóa đất nước. Đặc biệt, việc đưa vào vận hành đường dây siêu cao áp 500 kV Bắc - Trung - Nam năm 1995 đã tạo thành trục xương sống cho hệ thống điện hợp nhất trên toàn quốc. Dự báo nhu cầu điện thương phẩm tăng bình quân khoảng 16,3%/năm trong giai đoạn 2006 – 2010, với tổng công suất nguồn toàn quốc đạt khoảng 19.500 MW vào năm 2010 và dự kiến lên tới 32.000 MW vào năm 2015. Sự phát triển này đi kèm với việc đổi mới lưới điện, tự động hóa, trang thiết bị và hệ thống giám sát điều khiển nhằm đảm bảo vận hành ổn định, tin cậy và tối ưu.

Tuy nhiên, hệ thống điện càng lớn càng phức tạp trong nghiên cứu, quy hoạch và vận hành. Các kích động lớn đột ngột có thể gây mất cân bằng công suất, ảnh hưởng nghiêm trọng đến sự ổn định của toàn hệ thống. Do đó, việc tính toán và đánh giá ổn định tĩnh hệ thống điện là một nội dung thiết yếu, từ giai đoạn chuẩn bị đầu tư đến vận hành thực tế. Mục tiêu nghiên cứu của luận văn là đánh giá hiệu quả các biện pháp nâng cao ổn định tĩnh hệ thống điện thông qua các chỉ tiêu tổng hợp như độ dự trữ ổn định, phần thực nghiệm của phương trình đặc trưng và hệ số độ nhạy thông số chế độ.

Phạm vi nghiên cứu tập trung vào hệ thống điện Việt Nam trong giai đoạn phát triển mạnh mẽ từ năm 2005 đến 2010, với ứng dụng các phương pháp toán học và phần mềm MATLAB để phân tích ổn định tĩnh. Ý nghĩa nghiên cứu thể hiện qua việc cung cấp công cụ đánh giá hiệu quả các biện pháp nâng cao ổn định, góp phần đảm bảo vận hành an toàn, tin cậy và kinh tế cho hệ thống điện quốc gia.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu ổn định tĩnh hệ thống điện, trong đó nổi bật là:

• Định nghĩa ổn định theo Lyapunov: Khái niệm ổn định tĩnh được hiểu là khả năng hệ thống khôi phục lại trạng thái cân bằng sau khi chịu kích động nhỏ. Phương pháp xấp xỉ bậc nhất của Lyapunov tuyến tính hóa hệ phương trình vi phân chuyển động quanh điểm cân bằng, cho phép đánh giá ổn định thông qua nghiệm của phương trình đặc trưng.

• Phương pháp phân tích ổn định theo nghiệm phương trình đặc trưng: Sử dụng các tiêu chuẩn đại số như Hurwitz, Routh và tiêu chuẩn tần số như Mikhailov, Nyquist để xác định tính ổn định dựa trên phần thực của các giá trị riêng ma trận trạng thái.

• Mô hình toán học chế độ xác lập hệ thống điện: Hệ phương trình nút mô tả cân bằng công suất tác dụng và phản kháng, với các phương pháp số như Gauss-Seidel và Newton-Raphson để giải hệ phương trình phi tuyến.

• Đặc tính công suất và phụ tải tĩnh: Mô hình hóa phụ tải bằng tổng trở cố định hoặc đặc tính tĩnh phụ thuộc điện áp, ảnh hưởng đến tính ổn định của hệ thống.

Các khái niệm chính bao gồm: chế độ xác lập, ổn định tĩnh, phương trình đặc trưng, ma trận trạng thái, giá trị riêng, ma trận Jacobian, và đặc tính tĩnh của phụ tải.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu chủ yếu là các mô hình toán học và số liệu mô phỏng hệ thống điện Việt Nam, kết hợp với các thông số kỹ thuật của lưới điện và máy phát điện. Phương pháp phân tích bao gồm:

• Tính toán chế độ xác lập: Giải hệ phương trình cân bằng công suất bằng phương pháp Newton-Raphson với cỡ mẫu mô phỏng hệ thống điện có nhiều nút nguồn và phụ tải. Phương pháp Gauss-Seidel được sử dụng cho các bước lặp đầu nhằm cải thiện xấp xỉ ban đầu.

• Phân tích ổn định tĩnh: Thiết lập hệ phương trình vi phân quá trình quá độ tuyến tính hóa theo phương pháp xấp xỉ bậc nhất của Lyapunov. Ma trận trạng thái A được xây dựng dựa trên ma trận Jacobian và đặc tính công suất của các máy phát.

• Đánh giá ổn định: Xác định các giá trị riêng của ma trận trạng thái A bằng các thuật toán Power Method và Inverse Power Method, sử dụng phần mềm MATLAB để xử lý ma trận lớn và phức tạp.

• Mô phỏng và so sánh: Thực hiện các tính toán với mô hình phụ tải thay thế bằng tổng trở cố định và đặc tính tĩnh để đánh giá ảnh hưởng đến ổn định tĩnh.

Timeline nghiên cứu kéo dài trong khoảng năm 2005-2008, với các bước từ xây dựng mô hình, phát triển thuật toán, đến thực hiện tính toán và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của phương pháp xấp xỉ bậc nhất của Lyapunov: Phương pháp này cho phép phân tích ổn định tĩnh hệ thống điện phức tạp có xét đến công suất không đồng bộ và ảnh hưởng của thiết bị điều chỉnh kích từ. Kết quả tính toán cho thấy phần thực âm lớn nhất của các giá trị riêng ma trận trạng thái A phản ánh mức độ ổn định của hệ thống, với tỷ lệ phần trăm giá trị riêng có phần thực âm đạt khoảng 85-90% trong các chế độ làm việc bình thường.

2. Ảnh hưởng của đặc tính phụ tải đến ổn định tĩnh: Khi thay thế phụ tải bằng tổng trở cố định, hệ thống có độ dự trữ ổn định cao hơn so với khi xét đến đặc tính tĩnh của phụ tải. Cụ thể, trị số tương đối của số hạng tự do của phương trình đặc trưng giảm khoảng 10-15% khi xét đặc tính tĩnh, cho thấy phụ tải có ảnh hưởng làm giảm mức độ ổn định.

3. Tính khả thi của các thuật toán giá trị riêng: Thuật toán Power Method và Inverse Power Method được áp dụng thành công để xác định các giá trị riêng lớn nhất và nhỏ nhất của ma trận trạng thái với kích thước lớn (hàng trăm biến). Thời gian tính toán giảm khoảng 30% so với phương pháp giải trực tiếp, đồng thời đảm bảo độ chính xác cao.

4. So sánh phương pháp Gauss-Seidel và Newton-Raphson trong tính toán chế độ xác lập: Phương pháp Newton-Raphson có tốc độ hội tụ nhanh hơn đáng kể, chỉ cần 2-5 bước lặp để đạt sai số công suất dưới 10^-6, trong khi Gauss-Seidel cần hơn 20 bước lặp với cùng điều kiện. Tuy nhiên, Gauss-Seidel vẫn hữu ích trong các trường hợp xấp xỉ ban đầu gần nghiệm hoặc tính toán lặp lại nhiều lần với biến đổi nhỏ.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ bản chất toán học và vật lý của hệ thống điện. Phương pháp xấp xỉ bậc nhất của Lyapunov tận dụng tính tuyến tính hóa quanh điểm cân bằng, phù hợp với các kích động nhỏ thường gặp trong vận hành thực tế. Việc xét đến đặc tính tĩnh của phụ tải làm tăng độ phức tạp mô hình nhưng phản ánh chính xác hơn các ảnh hưởng thực tế, đặc biệt là sự biến đổi công suất theo điện áp.

So với các nghiên cứu trước đây, kết quả luận văn khẳng định tính ưu việt của việc kết hợp mô hình toán học chi tiết với công cụ tính toán hiện đại như MATLAB, giúp xử lý hiệu quả các hệ thống điện lớn và phức tạp. Biểu đồ phân bố phần thực của các giá trị riêng và bảng so sánh số bước lặp giữa các phương pháp tính toán minh họa rõ ràng sự khác biệt về hiệu quả và độ chính xác.

Ý nghĩa của kết quả là cung cấp cơ sở khoa học để lựa chọn và áp dụng các biện pháp nâng cao ổn định tĩnh, đồng thời hỗ trợ công tác vận hành và quy hoạch hệ thống điện Việt Nam trong tương lai.

Đề xuất và khuyến nghị

1. Triển khai áp dụng phương pháp xấp xỉ bậc nhất của Lyapunov trong đánh giá ổn định tĩnh hệ thống điện quốc gia: Đề xuất sử dụng phương pháp này làm công cụ chuẩn trong các trung tâm điều khiển và vận hành lưới điện, nhằm nâng cao độ chính xác và hiệu quả đánh giá. Thời gian thực hiện trong vòng 1-2 năm, do các đơn vị vận hành phối hợp với viện nghiên cứu thực hiện.

2. Phát triển phần mềm tính toán dựa trên MATLAB tích hợp các thuật toán giá trị riêng tối ưu: Mục tiêu giảm thời gian tính toán và tăng khả năng xử lý hệ thống điện quy mô lớn. Chủ thể thực hiện là các nhóm nghiên cứu và doanh nghiệp công nghệ trong lĩnh vực điện lực, với timeline 1 năm để hoàn thiện phiên bản đầu tiên.

3. Nâng cao mô hình phụ tải bằng đặc tính tĩnh và động để phản ánh chính xác hơn ảnh hưởng đến ổn định: Khuyến nghị nghiên cứu bổ sung các đặc tính phụ tải theo thời gian thực và điều kiện vận hành thực tế, nhằm cải thiện dự báo và kiểm soát ổn định. Thời gian nghiên cứu khoảng 2-3 năm, phối hợp giữa các trường đại học và công ty điện lực.

4. Tăng cường đào tạo và chuyển giao công nghệ cho cán bộ kỹ thuật vận hành hệ thống điện: Đào tạo về các phương pháp phân tích ổn định hiện đại, sử dụng phần mềm tính toán và hiểu biết về đặc tính phụ tải. Chủ thể thực hiện là các cơ sở đào tạo và trung tâm đào tạo kỹ thuật điện, với kế hoạch đào tạo liên tục hàng năm.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia vận hành hệ thống điện: Nhận được kiến thức chuyên sâu về phân tích ổn định tĩnh, giúp nâng cao hiệu quả vận hành và xử lý sự cố trong thực tế.

2. Nhà nghiên cứu và giảng viên trong lĩnh vực mạng và hệ thống điện: Sử dụng luận văn làm tài liệu tham khảo để phát triển các nghiên cứu tiếp theo về ổn định hệ thống điện và ứng dụng toán học trong kỹ thuật điện.

3. Các nhà quản lý và hoạch định chính sách năng lượng: Hiểu rõ các yếu tố ảnh hưởng đến ổn định hệ thống điện, từ đó xây dựng các chính sách phát triển lưới điện bền vững và an toàn.

4. Doanh nghiệp công nghệ và phát triển phần mềm điện lực: Áp dụng các thuật toán và mô hình trong luận văn để phát triển các công cụ tính toán, giám sát và điều khiển hệ thống điện hiện đại.

Câu hỏi thường gặp

1. Phương pháp xấp xỉ bậc nhất của Lyapunov là gì và tại sao được sử dụng phổ biến?
   Phương pháp này tuyến tính hóa hệ phương trình vi phân quanh điểm cân bằng, giúp đánh giá ổn định tĩnh với các kích động nhỏ. Nó được sử dụng phổ biến vì tính đơn giản, khả năng áp dụng cho hệ thống phức tạp và cho kết quả chính xác trong phạm vi kích động nhỏ.

2. Tại sao cần tính toán chế độ xác lập trước khi phân tích ổn định?
   Chế độ xác lập cung cấp trạng thái cân bằng công suất và các thông số đầu vào cần thiết cho phân tích ổn định. Không có chế độ xác lập, bài toán ổn định không có cơ sở để đánh giá sự biến đổi và khả năng khôi phục của hệ thống.

3. Phương pháp Newton-Raphson có ưu điểm gì so với Gauss-Seidel trong tính toán chế độ xác lập?
   Newton-Raphson có tốc độ hội tụ nhanh hơn nhiều, thường chỉ cần 2-5 bước lặp để đạt độ chính xác cao, trong khi Gauss-Seidel cần nhiều bước hơn và hội tụ chậm hơn, đặc biệt với hệ thống lớn.

4. Ảnh hưởng của đặc tính tĩnh của phụ tải đến ổn định hệ thống như thế nào?
   Đặc tính tĩnh của phụ tải làm giảm độ dự trữ ổn định tĩnh của hệ thống do công suất tiêu thụ phụ thuộc vào điện áp, gây biến đổi công suất và ảnh hưởng đến khả năng khôi phục trạng thái cân bằng.

5. Làm thế nào để xác định các giá trị riêng của ma trận trạng thái trong hệ thống điện lớn?
   Sử dụng các thuật toán số như Power Method và Inverse Power Method, kết hợp với phần mềm MATLAB để xử lý ma trận lớn, giúp xác định nhanh chóng và chính xác các giá trị riêng cần thiết cho đánh giá ổn định.

Kết luận

• Luận văn đã áp dụng thành công phương pháp xấp xỉ bậc nhất của Lyapunov và phân tích nghiệm phương trình đặc trưng để đánh giá ổn định tĩnh hệ thống điện Việt Nam.
• Phương pháp Newton-Raphson được chứng minh là hiệu quả trong tính toán chế độ xác lập, giúp giảm thời gian tính toán so với phương pháp Gauss-Seidel.
• Đặc tính tĩnh của phụ tải có ảnh hưởng rõ rệt đến mức độ ổn định tĩnh, cần được xem xét kỹ trong các mô hình phân tích.
• Việc sử dụng phần mềm MATLAB và các thuật toán giá trị riêng tối ưu giúp xử lý hiệu quả các hệ thống điện phức tạp với quy mô lớn.
• Đề xuất triển khai áp dụng các phương pháp và công cụ tính toán hiện đại trong vận hành và quy hoạch hệ thống điện nhằm nâng cao độ tin cậy và hiệu quả kinh tế.

Tiếp theo, cần mở rộng nghiên cứu đặc tính động của phụ tải và phát triển phần mềm tích hợp đa chức năng để hỗ trợ vận hành hệ thống điện thông minh. Mời các nhà nghiên cứu và chuyên gia trong ngành tiếp cận và ứng dụng các kết quả này để nâng cao chất lượng vận hành hệ thống điện Việt Nam.

Trích đoạn nội dung tài liệu

Chương 1 Tổng quan về các phương pháp nghiên cứu ổn định hệ thống điện 1. Các chế độ làm việc của hệ thống điện Định nghĩa ổn định Chế độ của hệ thống điện là tập hợp các quá trình xảy ra trong hệ thống điện và xác định trạng thái làm việc của hệ thống điện trong một thời điểm hay một khoảng thời gian nào đó. Các quá trình trên được đặc trưng bởi các thông số: U, I, P, Q, f, … tại mọi thời điểm của hệ thống điện. Ta gọi chúng là các thông số chế độ, các thông số này khác thông số hệ thống ở chỗ nó chỉ tồn tại khi hệ thống điện làm việc.

Các thông số chế độ xác định hoàn toàn trạng thái làm việc của hệ thống điện. Các thông số này luôn biến đổi theo thời gian, là hàm số của thời gian. Tuỳ theo sự biến đổi của các thông số chế độ theo thời gian, ta chia các chế độ của hệ thống điện thành các loại chế độ sau: Chế độ xác lập là chế độ trong đó các thông số chế độ biến thiên rất nhỏ quanh giá trị trung bình, có thể xem như là hằng số. Có chế độ xác lập bình thường, chế độ xác lập sau sự cố và chế độ sự cố xác lập.

Chế độ xác lập bình thường là chế độ làm việc bình thường của hệ thống điện. Hệ thống điện được thiết kế để làm việc với các chế độ xác lập này. Chế độ xác lập sau sự cố, hệ thống được phục hồi và làm việc tạm thời. Ở CĐXL sau sự cố thông số ít biến thiên nhưng có thể lệch khỏi trị số định mức tương đối nhiều, cần phải nhanh chóng khắc phục.

Ngoài chế độ xác lập còn diễn ra các chế độ quá độ trong hệ thống điện. Đó là các chế độ trung gian chuyển từ chế độ xác lập này sang chế độ xác lập khác. Chế độ quá độ thường diễn ra sau những sự cố hoặc thao tác Học viên: Đào Quang Ngọc - Cao học Hệ Thống Điện Khóa 2005 - 10 - Tổng quan về các phương pháp nghiên cứu ổn định hệ thống điện đóng cắt các phần tử đang mang công suất (những kích động lớn). Chế độ quá độ được gọi là chế độ quá độ bình thường nếu nó tiến đến chế độ xác lập mới.

Trong trường hợp này các thông số hệ thống bị biến thiên nhưng sau một thời gian lại trở về trị số gần định mức và tiếp theo ít thay đổi. Ngược lại, có thể diễn ra chế độ quá độ với thông số hệ thống biến thiên mạnh, sau đó tăng trưởng vô hạn hoặc giảm đến 0. Chế độ quá độ khi đó được gọi là chế độ quá độ sự cố. Nói chung với mọi hệ thống điện yêu cầu nhất thiết là phải đảm bảo cho các chế độ quá độ diễn ra bình thường, nhanh chóng chuyển sang chế độ xác lập mới, bởi chế độ quá độ chỉ có thể là tạm thời, chế độ xác lập mới là chế độ làm việc cơ bản của hệ thống điện.

Từ khái niệm về các chế độ của hệ thống điện có thể thấy rằng điều kiện tồn tại chế độ xác lập gắn liền với sự tồn tại của điểm cân bằng công suất: công suất do các nguồn sinh ra phải bằng công suất do các phụ tải tiêu thụ cộng với công suất tổn thất trong các phần tử của hệ thống điện: PG = PC + ΔP QG = QC + ΔQ Sự cân bằng công suất tác dụng và công suất phản kháng tương ứng với hai chỉ tiêu chất lượng điện năng là tần số và điện áp. Cân bằng công suất tác dụng liên quan chủ yếu đến tần số của HTĐ còn cân bằng công suất phản kháng liên quan chủ yếu đến điện áp ở từng khu vực của HTĐ. Tuy nhiên, trạng thái cân bằng chỉ là điều kiện cần (chưa đủ) của chế độ xác lập. Vì các chế độ trong thực tế luôn luôn bị các kích động từ bên ngoài.

Một chế độ thoả mãn các điều kiện cân bằng công suất muốn tồn tại được trong thực tế phải chịu đựng được các kích động mà điều kiện cân bằng công suất không bị phá vỡ. Các kích động đối với HTĐ được chia ra làm hai loại: các kích động nhỏ và các kích động lớn. Các kích động nhỏ xảy ra liên tục trong thời gian và có biên độ nhỏ, đó là sự biến đổi liên tục công suất trong HTĐ do sự đóng cắt phụ tải và sự Học viên: Đào Quang Ngọc - Cao học Hệ Thống Điện Khóa 2005 - 11 - Tổng quan về các phương pháp nghiên cứu ổn định hệ thống điện làm việc không tốt của các thiết bị điều chỉnh… Các kích động này tác động lên rôto của máy phát điện, phá hoại sự cân bằng công suất ban đầu làm cho chế độ xác lập tương ứng bị dao động. Chế độ xác lập muốn duy trì được thì phải chịu được các kích động nhỏ này, có nghĩa là sự cân bằng công suất phải được giữ vững trước các kích động nhỏ.

Nói đúng hơn là sự cân bằng công suất phải được khôi phục sau các kích động nhỏ. Trong trường hợp này ta nói rằng hệ thống có ổn định tĩnh. Ta có định nghĩa về ổn định tĩnh: Ổn định tĩnh là khả năng của HTĐ, sau khi bị kích động nhỏ, khôi phục lại chế độ làm việc ban đầu hoặc rất gần chế độ làm việc ban đầu (trong trường hợp kích động không được loại trừ). Như vậy ổn định tĩnh chính là điều kiện để một chế độ xác lập tồn tại trong thực tế.

Các kích động lớn xảy ra ít hơn nhiều so với các kích động nhỏ nhưng có biên độ khá lớn, đó là do các biến đổi đột ngột của sơ đồ nối điện, phụ tải và các sự cố như ngắn mạch các loại. Các kích động lớn tác động làm cho cân bằng công suất cơ - điện bị phá vỡ đột ngột, chế độ xác lập tương ứng bị dao động mạnh. Khả năng của hệ thống điện chịu được các kích động này mà chế độ xác lập tương ứng không bị phá vỡ gọi là khả năng ổn định động của hệ thống điện. Vậy ta có định nghĩa ổn định động như sau: Ổn định động là khả năng của HTĐ, sau khi bị kích động lớn, khôi phục lại chế độ làm việc ban đầu hoặc rất gần chế độ làm việc ban đầu (trạng thái vận hành cho phép).

Như vậy ổn định động là điều kiện để cho chế độ của HTĐ tồn tại lâu dài. Ở các nút phụ tải, các kích động nhỏ làm cho điện áp biến đổi. Sự biến đổi điện áp này có thể làm cho cân bằng công suất tác dụng và công suất phản kháng bị phá hoại dẫn đến mất ổn định phụ tải, các động cơ không đồng bộ ngừng làm việc. Khả năng của hệ thống điện chịu được các kích Học viên: Đào Quang Ngọc - Cao học Hệ Thống Điện Khóa 2005 - 12 - Tổng quan về các phương pháp nghiên cứu ổn định hệ thống điện động này mà chế độ làm việc không bị phá hoại gọi là ổn định phụ tải hay ổn định điện áp.

Ta có định nghĩa ổn định điện áp như sau: Ổn định phụ tải là khả năng của HTĐ khôi phục lại điện áp ban đầu hay rất gần ban đầu khi bị các kích động nhỏ ở nút phụ tải. Ta cũng cần chú ý rằng: khi một chế độ nào đó của HTĐ chịu các kích động nhỏ hoặc lớn, nếu HTĐ có ổn định tĩnh hoặc động thì sự cân bằng công suất sẽ được khôi phục, chế độ làm việc được giữ vững. Trong quá trình dao động này, tần số bị lệch khỏi giá trị định mức song độ lệch này quá nhỏ nên tần số được xem là không đổi, chế độ vẫn là chế độ đồng bộ. Ngược lại, nếu hệ thống mất ổn định thì tốc độ góc của rôto lệch xa khỏi tốc độ định mức (tốc độ đồng bộ), HTĐ rơi vào chế độ không đồng bộ.

Trong chế độ không đồng bộ các thông số của chế độ dao động rất mạnh với biên độ lớn. Chế độ không đồng bộ nếu kéo dài dẫn đến hai kết cục: một là, HTĐ bị tan rã hoàn toàn; hai là, chế độ đồng bộ được khôi phục và khi đó ta nói rằng HTĐ có khả năng ổn định tổng quát. Ổn định tổng quát: là khả năng của HTĐ lập lại chế độ đồng bộ sau khi đã rơi vào chế độ không đồng bộ do mất ổn định tĩnh hoặc ổn định động. Các phương pháp và tiêu chuẩn khảo sát ổn định tĩnh hệ thống điện Tồn tại những định nghĩa theo toán học và các tiêu chuẩn đánh giá khác nhau xem một hệ thống vật lý nói chung và hệ thống điện nói riêng có ổn định hay không.

Đầu tiên phải kể đến phương pháp cổ điển nghiên cứu ổn định tĩnh và tiêu chuẩn năng lượng. Việc nghiên cứu tính ổn định của hệ thống vật lý nói chung và hệ thống điện nói riêng theo tiêu chuẩn năng lượng tỏ ra đơn giản, hiệu quả, nhận được kết quả đúng và áp dụng được trong nhiều trường hợp, tuy nhiên chưa đặc trưng đầy đủ cho tính ổn định của hệ thống. Đó là vì khái niệm ổn định cổ điển và tiêu chuẩn năng lượng không xét đến yếu tố quán tính và động năng chuyển động hệ thống, không Học viên: Đào Quang Ngọc - Cao học Hệ Thống Điện Khóa 2005 - 13 - Tổng quan về các phương pháp nghiên cứu ổn định hệ thống điện phát hiện được các hiện tượng mất ổn định do dao động quán tính. Hơn nữa phương pháp cân bằng năng lượng không có cơ sở chặt chẽ về phương pháp để áp dụng đối với hệ thống điện phức tạp.

Tiếp đến là định nghĩa về ổn định của Lyapunov và phương pháp xấp xỉ bậc nhất của ông được áp dụng phổ biến, nhất là để phân tích ổn định tĩnh hệ thống điện có điều chỉnh. Từ phương pháp dao động bé của Lyapunov, xuất hiện nhiều tiêu chuẩn khác nhau cho phép xét dấu nghiệm của phương trình đặc trưng mà không cần giải trực tiếp phương trình. Trong đó tiêu biểu là các tiêu chuẩn đại số Hurwitz, Routh,…, các tiêu chuẩn tần số Mikhailov, Nyquist… Bên cạnh đó là các tiêu chuẩn thực dụng - mặc dù phân tích không hoàn toàn đầy đủ tính ổn định hay không ổn định của hệ thống - nhưng trong nhiều trường hợp, theo các tiêu chuẩn thực dụng thì chỉ bằng những tính toán đơn giản đã có thể kết luận những đặc trưng quan trọng, trong đó phải kể đến khả năng đánh giá sơ bộ độ dự trữ ổn định. Có hai tiêu chuẩn thực dụng được sử dụng phổ biến hơn là tiêu chuẩn mất ổn định phi chu kỳ (tiêu chuẩn Gidanov) và tiêu chuẩn Markovits.
