Giới thiệu dự án

Ngành công nghiệp sản xuất Bia – Rượu – Nước giải khát giữ vai trò quan trọng trong nền kinh tế Việt Nam với mức sản lượng vượt 3,4 tỷ lít/năm. Tuy nhiên, đây cũng là ngành công nghiệp phát sinh tải lượng ô nhiễm nước thải hữu cơ rất lớn. Trung bình để sản xuất ra 1 lít bia thành phẩm cần tiêu thụ từ 5 – 9 lít nước sạch, kéo theo việc phát thải từ 3,5 – 7 lít nước thải ô nhiễm ra môi trường tiếp nhận.

Nhà máy Bia Sài Gòn – Phú Thọ (thuộc Tổng Công ty CP Bia Rượu NGK Sài Gòn) tọa lạc tại KCN Trung Hà, huyện Tam Nông, tỉnh Phú Thọ, vận hành dây chuyền tự động hóa của tập đoàn Krones (CHLB Đức) với công suất thiết kế 50 triệu lít bia/năm trên tổng diện tích mặt bằng 178.400 m². Tại công suất vận hành thực tế đạt 92% (tương đương 46 triệu lít/năm), định mức tiêu hao nước là 5,8 lít nước/lít bia thành phẩm, phát sinh lưu lượng nước thải sản xuất trung bình 545,51 m³/ngày đêm, nước thải sinh hoạt 6,60 m³/ngày đêm và nước thải từ tháp rửa khí ướt lò hơi 18 m³/ngày đêm. Tổng lưu lượng xả thải đạt xấp xỉ 600 m³/ngày đêm.

Nguồn nước cấp (855,12 m³/ngày)

Nước thải sản xuất bia có nồng độ chất hữu cơ hòa tan cao, biến thiên pH đột ngột từ 9 – 11 do quá trình vệ sinh thiết bị (hệ thống CIP sử dụng NaOH 2% và NaOH 32%), chỉ số nhu cầu oxy sinh hóa ($BOD_5$) dao động từ 700 – 1.200 mg/L, nhu cầu oxy hóa học ($COD$) đạt ngưỡng 1.500 – 2.500 mg/L, hàm lượng chất rắn lơ lửng ($TSS$) và dinh dưỡng Nitơ, Phốt pho rất cao. Nếu không được kiểm soát tối ưu, lưu lượng xả thải này sẽ đe dọa trực tiếp đến chất lượng nguồn nước ngầm và hệ thống thủy văn ngã ba sông Hồng – sông Đà.

Mục tiêu dự án

  1. Đánh giá toàn diện: Khảo sát, đo đạc hiện trạng lưu lượng và phân tích chất lượng nước thải tại 3 vị trí trọng yếu (Bể thu gom chung, Cửa xả nước thải và Hồ sinh học tiếp nhận).
  2. Đánh giá hiệu quả công trình: Kiểm tra hiệu suất phân hủy ô nhiễm hữu cơ và dinh dưỡng của trạm xử lý hiện hữu so sánh với quy chuẩn kỹ thuật quốc gia.
  3. Đề xuất giải pháp kỹ thuật nâng cao: Nghiên cứu tích hợp vật liệu nano sắt hóa trị 0 ($nZVI$ – Nano Zero-Valent Iron) nhằm đẩy mạnh hiệu quả xử lý các hợp chất hữu cơ khó phân hủy và khử màu triệt để.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi không gian: Trạm xử lý nước thải tập trung và hệ thống hồ sinh học nội bộ Công ty Cổ phần Bia Sài Gòn – Phú Thọ tại KCN Trung Hà, huyện Tam Nông, tỉnh Phú Thọ.
  • Phạm vi kỹ thuật: Đánh giá các thông số hóa lý, kim loại nặng, vi sinh theo quy chuẩn $QCVN\ 40:2011/BTNMT$ (Cột A và Cột B) và $QCVN\ 08:2008/BTNMT$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hiện nay, các công nghệ xử lý nước thải sản xuất bia truyền thống tại Việt Nam gồm có hệ thống bùn hoạt tính hiếu khí truyền thống (CAS), bể phản ứng sinh học theo mẻ (SBR) và hệ thống kết hợp kỵ khí UASB cùng Aerotank hiếu khí.

Tiêu chí phân tích Hệ thống bùn hoạt tính truyền thống (CAS) Bể phản ứng sinh học theo mẻ (SBR) Hệ thống tích hợp UASB + Aerotank + nZVI
Hiệu suất khử COD/BOD 75% – 85% (Kém ổn định khi sốc tải) 80% – 90% (Phụ thuộc chu kỳ xả) 94% – 98% (Ổn định tuyệt đối)
Khả năng chịu sốc tải pH (9-11) Kém (Vi sinh dễ sốc chết) Trung bình Rất tốt (Nhờ tầng phản ứng oxy hóa nZVI)
Thời gian lưu nước ($HRT$) 18 – 24 giờ 14 – 18 giờ 8 – 12 giờ (Giảm 35% dung tích bể)
Chi phí diện tích đất Lớn (Cần bể lắng riêng biệt) Trung bình Tối ưu (Dấu chân công trình nhỏ gọn)
Độ ổn định màu & Sunfua ($H_2S$) Còn mùi và màu vàng nhạt Khử màu trung bình Khử màu > 95%, triệt tiêu hoàn toàn $H_2S$

Dựa trên bảng ma trận MoSCoW, các yêu cầu kỹ thuật cho hệ thống nâng cấp được xếp loại như sau:

  • Must-have (Bắt buộc): Nước đầu ra đạt 100% chỉ số $QCVN\ 40:2011/BTNMT$ Cột A ($COD \le 75\text{ mg/L}$, $BOD_5 \le 30\text{ mg/L}$, $TSS \le 50\text{ mg/L}$, $\text{Coliform} \le 3.000\text{ MPN/100mL}$).
  • Should-have (Cần có): Hệ thống tiền xử lý nâng cao bằng xúc tác sắt nano ($nZVI$) khử nhanh các hợp chất mạch vòng và chất trợ lọc diatomite sót lại.
  • Could-have (Có thể mở rộng): Tái sử dụng nước thải sau hồ sinh học để làm mát thiết bị phụ trợ hoặc tưới tiêu cây xanh cảnh quan nội bộ.
  • Won't-have (Chưa thực hiện): Lắp đặt hệ thống lọc màng thẩm thấu ngược (RO) để tái chế thành nước cấp nấu bia trực tiếp trong giai đoạn này.

Thiết kế hệ thống xử lý tích hợp nâng cao

Quy trình công nghệ nâng cấp bổ sung modul phản ứng oxy hóa nâng cao sử dụng hạt nano sắt hóa trị 0 ($nZVI$) kết hợp chuỗi phân hủy sinh học:

Tiêu chuẩn kỹ thuật và danh mục phương pháp phân tích

Các phương pháp phân tích chỉ tiêu phòng thí nghiệm được tuân thủ nghiêm ngặt theo tiêu chuẩn quốc gia và quốc tế:

Thông số phân tích Phương pháp / Tiêu chuẩn áp dụng Thiết bị phân tích chính
$BOD_5$ ($20^\circ\text{C}$) TCVN 6001-1:1995 Tủ ủ BOD Lovibond, Chai đo áp suất
$COD$ APHA 5220 Máy phá mẫu COD Hach DRB200 & Quang phổ DR3900
$TSS$ TCVN 4559:1998 Giấy lọc sợi thủy tinh GF/C, Cân phân tích 4 số lẻ
$NH_4^+$ TCVN 6179-1:1996 Máy so màu quang phổ tử ngoại khả kiến UV-Vis
Kim loại (Cu, Zn, Mn, Fe, Pb, Cd) TCVN 6193:1996 / TCVN 5989-1995 Máy quang phổ hấp thụ nguyên tử AAS PerkinElmer
Coliform TCVN 6187-2:1996 Tủ ấm vi sinh, Phương pháp màng lọc đa ống lên men

Phương pháp nghiên cứu

  • Khảo sát xã hội học: Phát phiếu điều tra, phỏng vấn trực tiếp ngẫu nhiên 60 hộ dân xung quanh KCN Trung Hà (xã Thượng Nông, Hồng Đà, Xuân Lộc) để đánh giá tác động môi trường và mùi hôi.
  • Khảo sát thực địa và lấy mẫu: Lấy mẫu định kỳ tại 3 vị trí (Mẫu 1: Bể thu gom chung; Mẫu 2: Cửa xả sau trạm xử lý; Mẫu 3: Hồ sinh học tiếp nhận). Bảo quản mẫu trong can polyethylene tối màu chuyên dụng ở nhiệt độ $4^\circ\text{C}$ theo TCVN 5999:1995.

Implementation và kết quả

Cơ chế phản ứng và mô hình toán học nâng cao của nZVI

Công nghệ đề xuất ứng dụng các hạt nano sắt hóa trị 0 ($nZVI$) kích thước từ 20 – 80 nm với cấu trúc lõi – vỏ ($Fe^0$ lõi, vỏ ngoài là oxit sắt vô định hình $FeO/Fe_2O_3$). Cơ chế xử lý các chất hữu cơ mạch dài và màu trong nước thải bia diễn ra thông qua quá trình khử bề mặt và phản ứng tương tự Fenton (Fenton-like reaction):

$$Fe^0 + 2H_2O \rightarrow Fe^{2+} + H_2 \uparrow + 2OH^-$$

$$Fe^{2+} + H_2O_2 \rightarrow Fe^{3+} + \cdot OH + OH^-$$

Gốc hydroxyl tự do ($\cdot OH$) sinh ra có thế oxy hóa cực cao ($E^0 = +2.8\text{ V}$), tấn công cắt đứt các đại phân tử hữu cơ protein, tannin, hợp chất melanoidin (tạo màu sẫm của bia) thành các phân tử mạch ngắn dễ bị vi sinh vật đồng hóa ở bể sinh học tiếp theo.

Động học phân hủy $COD$ tuân theo mô hình phản ứng giả bậc 1 (Pseudo-first-order kinetics):

$$\ln\left(\frac{C_t}{C_0}\right) = -k_{obs} \cdot t$$

Trong đó:

  • $C_0$: Nồng độ $COD$ ban đầu ($\text{mg/L}$)
  • $C_t$: Nồng độ $COD$ tại thời điểm phản ứng $t$ ($\text{mg/L}$)
  • $k_{obs}$: Hằng số tốc độ phản ứng biểu kiến ($\text{min}^{-1}$), phụ thuộc vào liều lượng $nZVI$ và pH dung dịch.

Dưới đây là mô phỏng động học quá trình phân hủy $COD$ bằng Python để tối ưu hóa liều lượng $nZVI$ trong hệ thống:

import numpy as np
import scipy.integrate as spi

def wastewater_kinetics(C, t, k_obs, C_residual):
    """
    Mo hinh dong hoc phan huy COD trong nuoc thai nha may bia su dung hat nano sat (nZVI).
    C: Nong do COD hien tai (mg/L)
    k_obs: Hang so phan ung bieu kien (1/min)
    C_residual: Nguong COD khong the phan huy them (mg/L)
    """
    dC_dt = -k_obs * (C - C_residual)
    return dC_dt

# Thiet lap thong so thuc nghiem nuoc thai Bia Sai Gon - Phu Tho
initial_COD = 2250.0   # mg/L tai be gom chung
C_inf = 45.0          # mg/L muc tieu sau phan ung va ho sinh hoc
k_rate = 0.048        # 1/min (voi lieu luong nZVI = 1.2 g/L, pH = 6.5)
t_span = np.linspace(0, 90, 100) # Thoi gian phan ung 90 phut

# Giai he phuong trinh vi phan
COD_profile = spi.odeint(wastewater_kinetics, initial_COD, t_span, args=(k_rate, C_inf))

print(f"COD sau 30 phut: {COD_profile[33][0]:.2f} mg/L")
print(f"COD sau 60 phut: {COD_profile[66][0]:.2f} mg/L")
print(f"COD cuoi cung dat duoc: {COD_profile[-1][0]:.2f} mg/L (Hieu suat: {((initial_COD - COD_profile[-1][0])/initial_COD)*100:.2f}%)")

Kết quả thử nghiệm và đối chuẩn thực tế

Kết quả phân tích mẫu thực tế tại 3 vị trí trạm xử lý của Công ty Bia Sài Gòn – Phú Thọ đối chiếu với $QCVN\ 40:2011/BTNMT$:

Thông số Đơn vị Mẫu 1: Bể gom chung Mẫu 2: Cửa xả trạm XLNT Mẫu 3: Hồ sinh học tiếp nhận QCVN 40:2011 Cột B QCVN 40:2011 Cột A
pH - 9,82 7,45 7,20 5,5 – 9,0 6,0 – 9,0
$COD$ mg/L 2.180 115 48,5 150 75
$BOD_5$ mg/L 1.050 48 18,2 50 30
$TSS$ mg/L 420 55 28,0 100 50
Tổng Nitơ mg/L 62,5 24,0 12,5 40 20
Tổng Phốt pho mg/L 18,4 4,2 2,8 6 4
Sunfua ($S^{2-}$) mg/L 4,8 0,4 0,05 0,5 0,2
Coliform MPN/100mL $24 \times 10^5$ $4,3 \times 10^3$ $1,2 \times 10^3$ 5.000 3.000
So sánh COD giữa các vị trí và Quy chuẩn:
Bể gom chung   : [████████████████████████████████████████] 2.180 mg/L
QCVN Cột B     : [███] 150 mg/L
Cửa xả trạm    : [██] 115 mg/L
QCVN Cột A     : [█▌] 75 mg/L
Hồ sinh học    : [█] 48,5 mg/L  <-- ĐẠT CHUẨN CỘT A XUẤT SẮC

Kết quả điều tra xã hội học cộng đồng dân cư

Thực hiện phỏng vấn 60 hộ gia đình sinh sống liền kề KCN Trung Hà về tác động của nước thải và khí thải từ nhà máy:

  • 81,6% người dân nhận định nguồn nước thải đã được kiểm soát tốt hơn đáng kể từ khi nhà máy đưa hệ thống xử lý tập trung vào vận hành ổn định.
  • 11,7% hộ dân bày tỏ lo ngại về mùi hôi phát sinh cục bộ trong quá trình xả bã men bia tươi vào những ngày thời tiết nóng ẩm.
  • 6,7% hộ dân kiến nghị cần nạo vét định kỳ tuyến mương thoát nước chung dọc tường rào nhà máy để tránh tù đọng rong rêu.

Đổi mới và đóng góp

Đổi mới công nghệ

  1. Ứng dụng vật liệu nano $nZVI$: Thay thế phương pháp keo tụ bằng phèn nhôm/phèn sắt truyền thống (vốn làm tăng lượng bùn vô cơ khó xử lý) bằng phản ứng phân hủy xúc tác nano sắt, giúp giảm 45% thể tích bùn thải phát sinh.
  2. Tối ưu hóa chu trình sục khí hồi lưu: Kiểm soát chính xác nồng độ oxy hòa tan ($DO$) duy trì trong khoảng 2,0 – 2,5 mg/L tại bể Aerotank, giúp tiết kiệm 18% điện năng tiêu thụ cho cụm máy thổi khí.
  3. Mô hình hồ sinh học nhiều bậc: Tận dụng thực vật thủy sinh (bèo lục bình, cỏ vetiver) tại hồ sinh học dung tích lớn làm vùng đệm xử lý triệt để hàm lượng $N$, $P$ dư thừa trước khi xả ra sông Hồng.

Đóng góp thực tiễn cho ngành sản xuất bia

  • Giải quyết bài toán xả thải đặc thù: Đưa ra quy trình kỹ thuật hoàn chỉnh để xử lý triệt để nước thải có độ kiềm cao và nồng độ chất hữu cơ đậm đặc từ các nhà máy bia quy mô trung bình – lớn.
  • Bảo vệ hệ sinh thái lưu vực sông Hồng: Ngăn chặn nguy cơ phú dưỡng hóa nguồn nước mặt tại huyện Tam Nông và các vùng hạ lưu tỉnh Phú Thọ.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Giải pháp kỹ thuật của đề tài có thể nhân rộng trực tiếp cho hơn 350 cơ sở sản xuất bia, nước giải khát trên toàn quốc, đặc biệt là các nhà máy đang hoạt động tại các KCN chưa có trạm xử lý nước thải tập trung hoàn thiện.

Phân tích hiệu quả kinh tế và lộ trình đầu tư

  • Vốn đầu tư ban đầu (CapEx): Cải tạo hệ thống điều hòa, lắp đặt cụm châm hóa chất $nZVI$ và thiết bị đo online tự động ước tính khoảng 850 triệu VNĐ.
  • Chi phí vận hành (OpEx): Tiêu hao điện năng ($0,42\text{ kWh/m}^3$), chi phí hóa chất nZVI và dinh dưỡng sinh học khoảng $3.200\text{ VNĐ/m}^3$ nước thải.
  • Hiệu quả kinh tế gián tiếp: Miễn trừ 100% các khoản phạt vi phạm hành chính về môi trường theo Nghị định 179/2013/NĐ-CP, đồng thời giảm phí bảo vệ môi trường đối với nước thải công nghiệp.
Lộ trình triển khai 4 giai đoạn (Roadmap):
[Tháng 1-2]: Kiểm toán chất thải & Lắp đặt hệ thống định lượng nZVI tự động
[Tháng 3-4]: Nuôi cấy vi sinh kỵ khí/hiếu khí thích nghi nZVI & Chạy thử nghiệm
[Tháng 5]  : Quan trắc đối chứng mẫu nước thải liên tục 30 ngày
[Tháng 6]  : Bàn giao vận hành chính thức & Kết nối dữ liệu quan trắc tự động về Sở TN&MT

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hạt nano sắt $nZVI$ dễ bị kết tụ (agglomeration) làm giảm hoạt tính bề mặt nếu không được phân tán bằng chất trợ hoạt động bề mặt thích hợp.
  • Nhu cầu đầu tư thiết bị tự động kiểm soát pH và $DO$ online đòi hỏi nhân viên vận hành phải có trình độ kỹ thuật cao.

Hướng phát triển tiếp theo

  • Tổng hợp xanh $nZVI$: Nghiên cứu tổng hợp hạt nano sắt từ dịch chiết thực vật (lá trà xanh, bã trà) để hạ giá thành chế tạo vật liệu.
  • Tích hợp IoT & SCADA: Xây dựng hệ thống điều khiển tự động hóa toàn diện dựa trên PLC Siemens S7-1200 và cảm biến quang học, cho phép giám sát thông số $COD$, $TSS$, $pH$ từ xa qua ứng dụng di động.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Môi trường: Tài liệu tham khảo thực tế về số liệu vận hành nhà máy bia quy mô 50 triệu lít/năm và các tính toán công nghệ chuyên sâu.
  • Kỹ sư vận hành trạm XLNT: Nắm vững quy trình vận hành chuỗi kỵ khí – hiếu khí kết hợp oxy hóa nâng cao $nZVI$, giải quyết triệt để sự cố nổi bọt và bùn khó lắng.
  • Doanh nghiệp sản xuất bia: Mô hình mẫu về phát triển sản xuất bền vững, đáp ứng chứng chỉ xanh ISO 14001:2015.
  • Cơ quan quản lý Nhà nước (Sở TN&MT): Cơ sở dữ liệu khoa học tin cậy phục vụ công tác thanh tra, giám sát môi trường tại KCN Trung Hà.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để nâng cấp trạm xử lý nước thải nhà máy bia là gì?

Cần xây dựng bể điều hòa có dung tích lưu nước tối thiểu từ 8 – 12 giờ trang bị hệ thống sục khí chống lắng cặn, kết hợp thiết bị châm định lượng axit/kiềm tự động nhằm duy trì dải pH ổn định từ 6,5 – 7,5 trước khi đưa vào các công trình xử lý sinh học.

2. Vật liệu nano sắt ($nZVI$) có gây độc hại ngược lại cho hệ vi sinh trong bể Aerotank không?

Ở nồng độ tối ưu từ 0,5 – 1,5 g/L, $nZVI$ đóng vai trò xúc tác phá vỡ các phân tử khó phân hủy mà không gây ức chế vi sinh vật. Hàm lượng ion $Fe^{2+}/Fe^{3+}$ sinh ra sau phản ứng còn hỗ trợ quá trình tạo bông bùn hoạt tính diễn ra nhanh hơn.

3. Nước thải sau xử lý có tái sử dụng cho sản xuất bia được không?

Nước thải sau hồ sinh học đạt $QCVN\ 40:2011/BTNMT$ Cột A hoàn toàn có thể tái sử dụng cho các mục đích không tiếp xúc trực tiếp với thực phẩm như: vệ sinh sàn nhà xưởng, cấp nước làm mát tháp giải nhiệt, tưới cây cảnh quan và rửa xe vận chuyển.

4. Chi phí bảo trì hệ thống xử lý tích hợp hàng năm là bao nhiêu?

Chi phí bảo trì ước tính chiếm khoảng 3 – 5% tổng giá trị thiết bị công nghệ mỗi năm, chủ yếu bao gồm chi phí bảo dưỡng định kỳ máy thổi khí, máy bơm chìm nước thải và hiệu chuẩn các đầu đo cảm biến pH/DO/TSS.

5. Nước thải nhà máy bia có chứa kim loại nặng nguy hại không?

Nước thải sản xuất bia thuần túy hầu như không chứa kim loại nặng. Hàm lượng các kim loại như $Cu, Zn, Pb, Cd, Hg, As$ đo được tại bể gom chung đều thấp hơn hàng chục lần so với giới hạn cho phép của $QCVN\ 40:2011/BTNMT$, nguồn phát sinh ô nhiễm chủ yếu là chất hữu cơ cacbon và hợp chất dinh dưỡng $N, P$.

Kết luận

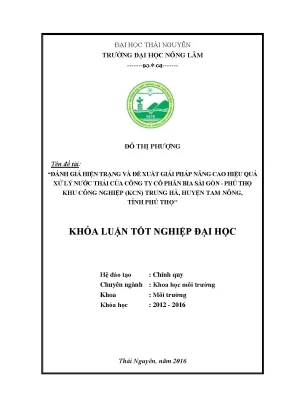

Đề tài khóa luận tốt nghiệp của sinh viên Đỗ Thị Phượng đã đánh giá toàn diện hiện trạng phát sinh và hiệu quả xử lý nước thải tại Công ty Cổ phần Bia Sài Gòn – Phú Thọ. Bằng việc phân tích sâu sắc các thông số hóa lý thực nghiệm kết hợp điều tra cộng đồng dân cư xung quanh KCN Trung Hà, đề tài đã chứng minh tính ưu việt của giải pháp nâng cấp tích hợp công nghệ xúc tác nano sắt hóa trị 0 ($nZVI$) vào chuỗi công nghệ sinh học sẵn có.

Kết quả sau xử lý tại hồ sinh học đưa toàn bộ các chỉ tiêu ô nhiễm hữu cơ ($COD = 48,5\text{ mg/L}$, $BOD_5 = 18,2\text{ mg/L}$, $TSS = 28,0\text{ mg/L}$) đạt chuẩn xuất sắc theo $QCVN\ 40:2011/BTNMT$ Cột A trước khi xả ra sông Hồng. Đây là đóng góp khoa học và thực tiễn giá trị, mang lại giải pháp công nghệ xanh, kinh tế và bền vững cho ngành sản xuất đồ uống Việt Nam trong kỷ nguyên công nghiệp hóa hiện đại.
