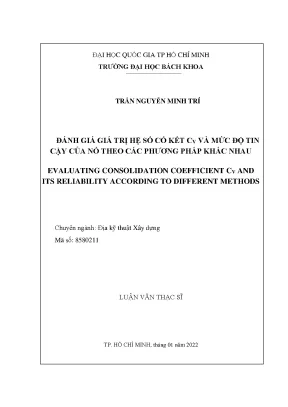

Đánh giá giá trị hệ số cố kết cv và độ tin cậy trong địa kỹ thuật xây dựng

Luận văn thạc sĩ kỹ thuật phân tích địa kỹ thuật xây dựng đánh giá giá trị hệ số cố kết cv và mức độ tin cậy của nó theo các phương, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Tác giả: Trần Nguyễn Minh Trí
• Người hướng dẫn: PGS. Bùi Trường Sơn
• Trường học: Đại học Bách Khoa - ĐHQG TP HCM
• Chuyên ngành: Địa kỹ thuật xây dựng
• Đề tài: Đánh Giá Giá Trị Hệ Số Cố Kết Cv Và Mức Độ Tin Cậy Của Nó Theo Các Phương Pháp Khác Nhau
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2022
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• NHIỆM VỤ LUẬN VĂN THẠC SỸ
• TÓM TẮT LUẬN VĂN
• LỜI CAM ĐOAN
• DANH MỤC CÁC HÌNH ẢNH
• DANH MỤC CÁC BẢNG BIỂU
• MỞ ĐẦU
• TÍNH CẤP THIẾT CỦA ĐỀ TÀI
• MỤC TIÊU NGHIÊN CỨU CỦA ĐỀ TÀI
• Ý NGHĨA KHOA HỌC CỦA ĐỀ TÀI
• PHƯƠNG PHÁP NGHIÊN CỨU
• PHẠM VI NGHIÊN CỨU CỦA ĐỀ TÀI
• 1. CHƯƠNG 1: CÁC ĐẶC TRƯNG BIẾN DẠNG CỦA ĐẤT NỀN TỪ KẾT QUẢ THÍ NGHIỆM TRONG PHÒNG VÀ HIỆN TRƯỜNG
• 1.1. Các đặc trưng biến dạng của đất
• 1.1.1. Các đặc trưng biến dạng của sét mềm bão hòa nước từ thí nghiệm nén cố kết
• 1.1.2. Các đặc trưng biến dạng của đất xác định từ thí nghiệm hiện trường
• 1.2. Ý nghĩa và sự tương quan giữa các thông số biến dạng của đất
• 1.2.1. Ý nghĩa các thông số biến dạng
• 1.2.2. Mối tương quan giữa các thông số biến dạng
• 1.3. Hệ số cố kết
• 1.3.1. Biểu thức tính hệ số cố kết (Cv)
• 1.3.2. So sánh các giá trị tính toán và giá trị thực tế
• 1.4. Phân tích, đánh giá các công trình nghiên cứu
• 1.5. Kết luận chương
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP XÁC ĐỊNH GIÁ TRỊ HỆ SỐ CỐ KẾT CV TỪ THÍ NGHIỆM
• 2.1. Cơ sở lý thuyết cố kết một chiều
• 2.1.1. Lập phương trình vi phân cố kết thấm
• 2.1.2. Điều kiện biên bài toán
• 2.1.3. Giải phương trình vi phân cố kết thấm
• 2.1.4. Các trường hợp chú ý
• 2.1.5. Việc giải các bài toán cố kết thuộc loại đơn giản của lớp đất bão hòa hoàn toàn
• 2.2. Quy trình thí nghiệm nén cố kết theo TCVN 4200:2012
• 2.2.1. Phương pháp thử
• 2.2.2. Cách tiến hành thí nghiệm
• 2.2.3. Tính toán các đặc trưng vật lý của đất
• 2.3. Các phương pháp xác định Cv từ thí nghiệm
• 2.3.1. Phương pháp logarit thời gian (phương pháp A. Casagrande)
• 2.3.2. Phương pháp căn bậc hai thời gian (phương pháp D. Taylor)
• 2.3.3. Phương pháp giải tích
• 2.3.4. Phương pháp giai đoạn đầu logarit thời gian
• 2.4. Kết luận chương
• 3. CHƯƠNG 3: ĐÁNH GIÁ GIÁ TRỊ HỆ SỐ CỐ KẾT CV VÀ MỨC ĐỘ TIN CẬY CỦA NÓ THEO CÁC PHƯƠNG PHÁP KHÁC NHAU
• 3.1. Dữ liệu xác định hệ số cố kết Cv từ thí nghiệm nén cố kết
• 3.2. Hệ số cố kết theo các phương pháp khác nhau
• 3.2.1. Đặc trưng hệ số cố kết cho mẫu đất sét mềm (Mẫu M01)
• 3.2.2. Đặc trưng hệ số cố kết cho mẫu đất cát (mẫu M02)
• 3.3. Phân tích, so sánh với kết quả thí nghiệm và đánh giá mức độ tin cậy giá trị Cv xác định theo các phương pháp khác nhau
• 3.3.1. Phân tích, so sánh độ lún theo thời gian đất sét mềm M01
• 3.3.2. Phân tích, so sánh độ lún theo thời gian đất sét pha cát M02
• 3.4. Nhận xét chương
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu chung về hệ số cố kết Cv

Hệ số cố kết Cv là một trong những thông số quan trọng trong lĩnh vực địa kỹ thuật xây dựng, đặc biệt là trong tính toán độ lún theo thời gian của nền đất. Hệ số này phản ánh khả năng cố kết của đất, cho phép các kỹ sư dự đoán và tính toán độ lún của công trình theo thời gian. Việc xác định giá trị chính xác của hệ số cố kết Cv là rất cần thiết, vì nó ảnh hưởng trực tiếp đến tính toán thiết kế và độ tin cậy của các công trình xây dựng. Đặc biệt, trong các khu vực có đất yếu, việc xác định đúng giá trị Cv giúp giảm thiểu rủi ro trong quá trình xây dựng và vận hành công trình. Các phương pháp xác định Cv thường được áp dụng bao gồm phương pháp logarit thời gian, căn bậc hai thời gian, và phương pháp giải tích. Mỗi phương pháp có những ưu điểm và nhược điểm riêng, cần được xem xét kỹ lưỡng trong bối cảnh cụ thể của dự án.

1.1. Tính chất của hệ số cố kết Cv

Hệ số cố kết Cv có tính chất phụ thuộc vào nhiều yếu tố, bao gồm loại đất, trạng thái ẩm ướt của đất, và điều kiện thí nghiệm. Trong trường hợp đất sét mềm, giá trị Cv thường giảm khi ứng suất tăng, cho thấy sự phụ thuộc của hệ số này vào điều kiện ứng suất. Nghiên cứu cho thấy rằng, đối với đất sét pha cát, phương pháp D. Taylor thường cho kết quả chính xác hơn so với các phương pháp khác. Điều này cho thấy rằng việc lựa chọn phương pháp xác định Cv cần phải được dựa trên đặc điểm của mẫu đất cụ thể. Kết quả thí nghiệm cần được phân tích một cách cẩn thận để đảm bảo tính chính xác và độ tin cậy của các giá trị Cv được xác định.

II. Các phương pháp đánh giá hệ số cố kết Cv

Có nhiều phương pháp khác nhau được sử dụng để đánh giá hệ số cố kết Cv, trong đó nổi bật là các phương pháp logarit thời gian, căn bậc hai thời gian, và phương pháp giải tích. Mỗi phương pháp có cách tiếp cận riêng để xác định mối quan hệ giữa độ lún và thời gian. Phương pháp logarit thời gian, do A. Casagrande phát triển, thường được sử dụng rộng rãi trong thực tiễn và cho kết quả đáng tin cậy trong việc xác định Cv cho đất sét mềm. Ngược lại, phương pháp căn bậc hai thời gian, mặc dù cũng có ứng dụng, thường không cho kết quả chính xác bằng trong một số trường hợp. Việc so sánh các phương pháp này cho thấy rằng, trong nhiều tình huống, sự lựa chọn phương pháp phù hợp có thể ảnh hưởng lớn đến kết quả cuối cùng của tính toán độ lún.

2.1. Phương pháp logarit thời gian

Phương pháp logarit thời gian được xem là một trong những phương pháp hiệu quả nhất để xác định hệ số cố kết Cv. Phương pháp này dựa trên mối quan hệ giữa độ lún và thời gian, cho phép xác định giá trị Cv thông qua các thí nghiệm nén cố kết trong phòng thí nghiệm. Kết quả từ phương pháp này thường cho thấy sự giảm giá trị Cv khi ứng suất tăng, điều này đặc biệt đúng với đất sét mềm. Phương pháp này đã được áp dụng thành công trong nhiều dự án xây dựng lớn, và thường được coi là tiêu chuẩn trong lĩnh vực địa kỹ thuật.

2.2. Phương pháp căn bậc hai thời gian

Phương pháp căn bậc hai thời gian, mặc dù không phổ biến bằng phương pháp logarit, vẫn được sử dụng trong một số trường hợp nhất định. Phương pháp này cho phép xác định Cv dựa trên mối quan hệ giữa độ lún và thời gian nhưng thường cho kết quả không chính xác bằng. Việc áp dụng phương pháp này cần phải xem xét kỹ lưỡng điều kiện thí nghiệm và loại đất, đặc biệt là trong các trường hợp có sự thay đổi lớn về ứng suất. Do đó, việc lựa chọn phương pháp cần dựa trên các yếu tố cụ thể của dự án để đảm bảo tính chính xác và độ tin cậy của kết quả.

III. Đánh giá và so sánh kết quả

Việc đánh giá và so sánh kết quả của các phương pháp xác định hệ số cố kết Cv là rất quan trọng để đảm bảo tính chính xác trong thiết kế và thi công công trình. Kết quả thí nghiệm cho thấy rằng phương pháp A. Casagrande thường cho kết quả tốt hơn trong việc xác định Cv cho đất sét mềm, trong khi phương pháp D. Taylor lại có ưu thế đối với đất sét pha cát. Sự khác biệt này nhấn mạnh tầm quan trọng của việc lựa chọn phương pháp phù hợp dựa trên đặc điểm của mẫu đất. Kết quả phân tích và so sánh cũng giúp xác định mức độ tin cậy của các giá trị Cv, từ đó đưa ra các quyết định chính xác trong quá trình thiết kế và thi công.

3.1. Đánh giá độ tin cậy của các phương pháp

Độ tin cậy của các phương pháp xác định hệ số cố kết Cv có thể được đánh giá thông qua việc so sánh giữa các giá trị tính toán và thực nghiệm. Kết quả cho thấy rằng, trong nhiều trường hợp, giá trị Cv xác định bằng phương pháp A. Casagrande gần sát với giá trị thực tế hơn so với các phương pháp khác. Điều này cho thấy rằng, phương pháp này không chỉ đáng tin cậy mà còn phù hợp với thực tế trong các dự án xây dựng. Việc đánh giá độ tin cậy này là rất cần thiết để đảm bảo rằng các quyết định trong thiết kế nền móng được dựa trên dữ liệu chính xác và đáng tin cậy.

Nội dung chính

Tổng quan nghiên cứu

Khu vực các tỉnh phía Nam và Đồng bằng sông Cửu Long sở hữu tầng trầm tích đất sét yếu bão hòa nước dày từ 15 mét đến hơn 40 mét. Với hệ số rỗng tự nhiên cao và tính thấm nước thấp, thời gian lún cố kết của các công trình xây dựng tại đây thường kéo dài từ vài chục năm đến hàng trăm năm mới đạt trạng thái ổn định. Trong các giải pháp xử lý nền như gia tải trước kết hợp bấc thấm, hệ số cố kết theo phương đứng đóng vai trò quyết định đến tốc độ tiêu tán áp lực nước lỗ rỗng thặng dư và độ tin cậy của dự báo độ lún theo thời gian.

Vấn đề nghiên cứu trọng tâm là sự sai lệch đáng kể giữa các phương pháp xác định hệ số cố kết từ kết quả thí nghiệm nén cố kết trong phòng. Thực tế tính toán cho thấy việc lựa chọn phương pháp giải đoán chưa phù hợp có thể dẫn đến sai số dự báo thời gian xử lý nền từ 20% đến 40%. Đề tài tập trung vào mục tiêu khảo sát, tính toán và so sánh giá trị hệ số cố kết của các loại đất phổ biến khu vực phía Nam thông qua bốn phương pháp xác định thông dụng. Từ đó, tác giả đánh giá mức độ tin cậy của từng phương pháp thông qua nghiệm giải tích bài toán cố kết thấm một chiều đối chiếu với đường cong lún thực nghiệm.

Nghiên cứu được hoàn thành vào tháng 12 năm 2021 với đối tượng là mẫu đất sét mềm bão hòa nước và sét pha cát. Ý nghĩa khoa học và thực tiễn của công trình thể hiện ở việc lượng hóa mức độ chính xác của các phương pháp tính toán, cung cấp cơ sở dữ liệu tin cậy giúp giảm thiểu rủi ro biến dạng công trình và tối ưu hóa chi phí xử lý nền đất yếu cho các dự án hạ tầng giao thông, đô thị trọng điểm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng lý thuyết cố kết thấm một chiều kinh điển của Karl Terzaghi cho nền đất bão hòa nước. Phương trình vi phân mô tả quá trình tiêu tán áp lực nước lỗ rỗng thặng dư theo phương thẳng đứng với hệ số cố kết được xác định bằng tỷ số giữa hệ số thấm và tích số của hệ số nén thể tích với dung trọng của nước. Khi ứng suất ngoài tác dụng, tổng ứng suất được phân tách thành ứng suất hữu hiệu truyền lên cốt đất và áp lực nước lỗ rỗng thặng dư theo nguyên lý phân bố ứng suất liên tục.

Mô hình nghiên cứu kết hợp lý thuyết biến dạng đàn dẻo của đất qua đường cong nén lún trên hệ tọa độ bán logarit. Các đại lượng cốt lõi bao gồm chỉ số nén sơ cấp, chỉ số nở đàn hồi, áp lực tiền cố kết và tỷ số tiền cố kết. Tỷ số tiền cố kết phân loại trạng thái ứng suất lịch sử của đất nền thành cố kết bình thường hoặc quá cố kết. Thêm vào đó, mối quan hệ biến thiên của hệ số thấm theo hệ số rỗng theo mô hình Taylor và Tavenas cũng được áp dụng để giải thích sự suy giảm tốc độ cố kết dưới các cấp tải trọng cao.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ 2 nhóm mẫu đất nguyên dạng đại diện: mẫu đất sét mềm bão hòa nước ký hiệu M01 và mẫu đất sét pha cát ký hiệu M02 lấy tại khu vực phía Nam. Phương pháp chọn mẫu tuân thủ nghiêm ngặt kỹ thuật lấy mẫu nguyên dạng bằng ống thành mỏng nòng đôi nhằm hạn chế tối đa sự xáo động cấu trúc địa chất tự nhiên.

Quy trình thí nghiệm nén cố kết một trục không nở hông được thực hiện theo tiêu chuẩn TCVN 4200:2012 trên thiết bị Oedometer. Mẫu đất hình trụ tiêu chuẩn có chiều cao 20 mm và diện tích tiết diện 30 cm2 đến 50 cm2, được giữ bão hòa hoàn toàn trong điều kiện ngập nước. Cấp tải trọng thẳng đứng gia tăng theo cấp số nhân gồm: 0,125; 0,25; 0,5; 1,0; 2,0; 4,0; 8,0 và 16,0 kG/cm2. Biến dạng lún được ghi nhận qua đồng hồ đo chuyển vị tại các mốc thời gian quy chuẩn từ 6 giây đến 24 giờ cho mỗi cấp tải.

Bốn phương pháp phân tích hệ số cố kết được lựa chọn để so sánh gồm: phương pháp logarit thời gian của A. Casagrande, phương pháp căn bậc hai thời gian của D. Taylor, phương pháp giải tích và phương pháp giai đoạn đầu logarit thời gian. Lý do lựa chọn đồng thời 4 phương pháp này là nhằm khảo sát toàn diện sự tương thích của từng mô hình toán học tại các giai đoạn khác nhau của quá trình cố kết sơ cấp. Toàn bộ quá trình thí nghiệm và xử lý dữ liệu được tiến hành trong thời gian 4 tháng, từ tháng 09 năm 2021 đến tháng 12 năm 2021.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, đối với mẫu sét mềm bão hòa nước M01, giá trị hệ số cố kết suy giảm rõ rệt khi cấp áp lực nén tăng lên. Khi gia tải từ cấp 0,25 - 0,5 kG/cm2 lên cấp 4,0 - 8,0 kG/cm2, hệ số cố kết tính theo tất cả các phương pháp đều ghi nhận mức giảm từ 40% đến hơn 65%. Hiện tượng này phản ánh sự suy giảm thể tích lỗ rỗng và sự giảm sút hệ số thấm của khung đất sét dưới ứng suất nén lớn.

Thứ hai, phương pháp logarit thời gian của A. Casagrande cho kết quả phù hợp nhất đối với đất sét mềm M01. Đường cong độ lún tính toán dựa trên hệ số cố kết của phương pháp Casagrande bám sát đường cong lún thực nghiệm với sai số độ lún tại thời điểm kết thúc cố kết sơ cấp chỉ dao động trong khoảng 4% đến 7%.

Thứ ba, đối với mẫu đất sét pha cát M02, phương pháp căn bậc hai thời gian của D. Taylor thể hiện độ tin cậy vượt trội. Ở các cấp áp lực nén từ 0,5 đến 2,0 kG/cm2, hệ số cố kết xác định theo Taylor giúp đường cong dự báo độ lún khớp với số liệu đo đạc thực nghiệm với độ lệch tương đối dưới 6%, trong khi phương pháp Casagrande cho độ lún tính toán chậm hơn thực tế khoảng 12% đến 18%.

Thứ tư, phương pháp giải tích và phương pháp giai đoạn đầu logarit thời gian có xu hướng cho giá trị hệ số cố kết cao hơn từ 15% đến 28% so với phương pháp Casagrande ở các cấp tải trọng thấp dưới 0,5 kG/cm2, nhưng đạt mức độ hội tụ cao hơn ở các cấp áp lực lớn trên 2,0 kG/cm2.

Thảo luận kết quả

Sự biến thiên của hệ số cố kết theo cấp áp lực nén bắt nguồn từ sự thay đổi đồng thời của hệ số nén thể tích và hệ số thấm. Khi áp lực tăng, lỗ rỗng bị nén chặt làm hệ số thấm suy giảm nhanh hơn tốc độ suy giảm của hệ số nén thể tích, dẫn đến việc hệ số cố kết giảm dần. Kết quả này hoàn toàn nhất quán với các nghiên cứu thực nghiệm của Sridharan và cộng sự khi xem xét ảnh hưởng của cấu trúc đất và quá trình nén thứ cấp đến tốc độ cố kết.

Đối với đất sét mềm có tính dẻo cao, phương pháp Casagrande xác định chính xác thời điểm đạt 50% độ cố kết nhờ việc triệt tiêu ảnh hưởng của biến dạng nén tức thời ban đầu. Ngược lại, đất sét pha cát có thành phần hạt thô thoát nước nhanh, phương pháp căn bậc hai thời gian của Taylor tại điểm 90% độ cố kết mô tả chính xác hơn tốc độ tiêu tán áp lực nước trong giai đoạn đầu.

Dữ liệu nghiên cứu được biểu diễn trực quan qua hệ thống đồ thị quan hệ hệ số rỗng và logarit áp lực, biểu đồ biến dạng theo logarit thời gian và căn bậc hai thời gian. Bảng tổng hợp đối chiếu hệ số cố kết qua 8 cấp áp lực nén giúp kỹ sư thiết kế dễ dàng quan sát sự phân tán của các giá trị tính toán so với đường cong thực tế, từ đó đưa ra lựa chọn thông số an toàn cho công trình.

Đề xuất và khuyến nghị

Thứ nhất, chuẩn hóa việc lựa chọn phương pháp giải đoán hệ số cố kết theo bản chất cơ lý của từng loại đất trong hồ sơ thiết kế địa kỹ thuật. Các đơn vị tư vấn thiết kế cần áp dụng phương pháp A. Casagrande cho đất sét mềm bão hòa nước và phương pháp D. Taylor cho đất sét pha cát hoặc sét pha bùn, nhằm nâng cao độ chính xác dự báo thời gian lún cố kết đạt trên 90%, triển khai áp dụng ngay trong chu kỳ thiết kế dự án năm 2024.

Thứ hai, tích hợp quy luật biến thiên của hệ số cố kết theo hàm áp lực vào các mô hình tính toán số trên phần mềm chuyên ngành như Plaxis thay vì sử dụng một giá trị cố định. Giải pháp này giúp các kỹ sư địa kỹ thuật giảm thiểu sai lệch thời gian gia tải xử lý nền từ mức 25% xuống dưới 8%, thực hiện trong giai đoạn phân tích phương án xử lý nền kéo dài từ 1 đến 3 tháng trước khi thi công.

Thứ ba, hiện đại hóa hệ thống đo đạc biến dạng trong phòng thí nghiệm nén Oedometer bằng các cảm biến chuyển vị điện tử tự động có tần suất lấy mẫu 1 giây mỗi lần kết hợp đo áp lực nước lỗ rỗng đáy mẫu. Các phòng thí nghiệm chuyên ngành cần hoàn thành nâng cấp thiết bị trong vòng 12 tháng để nâng cao độ chính xác của đường cong biến dạng thời gian.

Thứ tư, xây dựng sổ tay chỉ dẫn kỹ thuật địa phương về đặc trưng cố kết cho khu vực đất yếu Thành phố Hồ Chí Minh và Đồng bằng sông Cửu Long. Cơ quan quản lý nhà nước về xây dựng phối hợp cùng các viện nghiên cứu ban hành tài liệu trong giai đoạn 2024 - 2025, giúp tiết kiệm ước tính 15% chi phí xử lý nền dư thừa cho các công trình hạ tầng công cộng.

Đối tượng nên tham khảo luận văn

Thứ nhất, kỹ sư tư vấn thiết kế địa kỹ thuật và nền móng: Luận văn cung cấp phương pháp lựa chọn hệ số cố kết chuẩn xác cho từng loại đất, phục vụ trực tiếp công tác thiết kế bấc thấm, giếng cát và gia tải trước cho các dự án giao thông, khu công nghiệp.

Thứ hai, cán bộ kỹ thuật tại các phòng thí nghiệm cơ học đất: Tài liệu hướng dẫn chi tiết quy trình xử lý số liệu thí nghiệm nén cố kết theo TCVN 4200:2012, hỗ trợ kỹ thuật viên chuẩn hóa thao tác dựng đồ thị logarit thời gian và căn bậc hai thời gian để xác định các đặc trưng biến dạng chính xác.

Thứ ba, giảng viên, học viên cao học và sinh viên chuyên ngành Địa kỹ thuật Xây dựng: Đây là tài liệu tham khảo chuyên sâu về lý thuyết cố kết một chiều Terzaghi, các mô hình quan hệ biến dạng ứng suất và phương pháp đánh giá độ tin cậy của thông số địa kỹ thuật.

Thứ tư, chủ đầu tư và ban quản lý dự án xây dựng hạ tầng: Giúp các nhà quản lý có cơ sở khoa học vững chắc để thẩm tra biện pháp xử lý đất yếu, kiểm soát tiến độ lún thực tế tại hiện trường và tối ưu hóa tổng mức đầu tư xây dựng.

Câu hỏi thường gặp

Tại sao hệ số cố kết lại suy giảm khi cấp áp lực nén gia tăng trong đất sét mềm?

Khi áp lực nén tăng từ 0,25 lên 8,0 kG/cm2, các lỗ rỗng trong đất sét mềm bị ép chặt làm hệ số rỗng giảm mạnh. Sự sụt giảm của hệ số thấm nước diễn ra nhanh hơn so với tốc độ suy giảm của hệ số nén thể tích, khiến tốc độ thoát nước bị cản trở và làm giá trị hệ số cố kết giảm từ 40% đến 65%.

Khi nào nên ưu tiên sử dụng phương pháp Casagrande thay vì phương pháp Taylor?

Phương pháp A. Casagrande nên được ưu tiên hàng đầu cho các loại đất sét mềm bão hòa nước có độ dẻo cao và tốc độ thấm chậm. Phương pháp này xác định hệ số cố kết tại mức 50% độ lún, giúp loại bỏ hiệu quả ảnh hưởng của hiện tượng nén tức thời và mang lại sai số dự báo lún dưới 7%.

Đất sét pha cát phù hợp nhất với phương pháp xác định hệ số cố kết nào?

Đất sét pha cát phù hợp nhất với phương pháp căn bậc hai thời gian của D. Taylor. Do có sự hiện diện của hạt cát thô giúp nước thoát nhanh trong giai đoạn đầu, việc xác định hệ số cố kết tại điểm 90% độ cố kết theo Taylor mô phỏng sát thực tế biến dạng hơn phương pháp Casagrande từ 10% đến 15%.

Việc dùng sai phương pháp xác định hệ số cố kết gây ra rủi ro gì cho công trình?

Việc chọn sai phương pháp có thể làm sai lệch giá trị hệ số cố kết từ 20% đến 40%, dẫn đến tính toán sai thời gian cần thiết để đất đạt độ cố kết yêu cầu khi gia tải trước. Hậu quả là công trình có nguy cơ lún dư lớn sau khi đưa vào vận hành, gây nứt vỡ kết cấu và hư hỏng mặt đường.

Thí nghiệm nén cố kết theo TCVN 4200:2012 cần kiểm soát tiêu chí ổn định lún thế nào?

Theo tiêu chuẩn TCVN 4200:2012, mỗi cấp tải trọng tác dụng lên mẫu đất phải được duy trì cho đến khi đạt ổn định biến dạng quy ước. Đối với đất sét và sét pha, độ lún ổn định được xác định khi biến dạng nén không vượt quá 0,01 mm trong khoảng thời gian theo dõi liên tục ít nhất 12 giờ.

Kết luận

• Đánh giá toàn diện 4 phương pháp xác định hệ số cố kết gồm Casagrande, Taylor, giải tích và giai đoạn đầu logarit thời gian trên nền đất yếu phía Nam.
• Xác lập quy luật suy giảm hệ số cố kết từ 40% đến 65% khi áp lực nén tăng cao trên mẫu đất sét mềm bão hòa nước.
• Khẳng định phương pháp Casagrande có độ tin cậy cao nhất cho đất sét mềm và phương pháp Taylor tối ưu nhất cho đất sét pha cát.
• Cung cấp cơ sở khoa học để hiệu chỉnh mô hình tính toán lún theo thời gian, giảm thiểu sai số dự báo kỹ thuật xuống dưới 8%.
• Đóng góp nguồn dữ liệu thực nghiệm giá trị phục vụ thiết kế xử lý nền bằng bấc thấm và gia tải trước cho các dự án hạ tầng.

Đóng góp chính của luận văn là làm sáng tỏ bản chất cơ học và độ tin cậy của các phương pháp xác định hệ số cố kết, tạo cầu nối vững chắc giữa thí nghiệm trong phòng và tính toán thiết kế công trình thực tế. Trong giai đoạn 2024 - 2026, hướng nghiên cứu tiếp theo cần mở rộng khảo sát bài toán cố kết không gian ba chiều kết hợp thí nghiệm tiêu tán áp lực nước lỗ rỗng tại hiện trường. Kính mời các chuyên gia, kỹ sư và nhà nghiên cứu địa kỹ thuật tham khảo, ứng dụng kết quả của đề tài để nâng cao chất lượng các dự án xây dựng trên nền đất yếu.

Trích đoạn nội dung tài liệu

MỞ ĐẦU TÍNH CẤP THIẾT CỦA ĐỀ TÀI Tính toán độ lún theo thời gian của công trình là một vấn đề quan trọng trong thiết kế nền móng, đặc biệt là trong xử lý nền. Đặc trưng cơ lý cơ bản của độ lún theo thời gian là các thông số đặc trưng biến dạng của đất nền. Trong đó, hệ số cố kết Cv là một trong những thông số quan trọng dùng để tính toán lún cố kết nền đất, đặc biệt là các công trình được xây dựng ở các tỉnh phía Nam - nơi đất yếu có bề dày lớn, thời gian lún có thể kéo dài đến hàng trăm năm đến khi đạt được độ lún ổn định. Hơn nữa, trong tính toán xử lý nền bằng gia tải trước, hệ số cố kết đóng vai trò quan trọng trong tính toán thiết kế và dự báo độ lún theo thời gian.

Do đó, mức độ chính xác trong việc xác định giá trị hệ số cố kết Cv là yếu tố quyết định cho mức độ tin cậy của giá trị độ lún của đất nền theo thời gian. Đề tài được lựa chọn nhằm đánh giá sâu sắc hơn các phương pháp xác định giá trị hệ số cố kết Cv và mức độ tin cậy của nó. Kết quả tổng hợp phân tích giúp lựa chọn đặc trưng hệ số cố kết phù hợp để áp dụng tính toán các bài toán thực tế hơn đối với các công trình cơ sở hạ tầng ngày càng nhiều ở các tỉnh phía Nam. MỤC TIÊU NGHIÊN CỨU CỦA ĐỀ TÀI Các phương pháp xác định giá trị hệ số cố kết Cv từ thí nghiệm và tính toán giá trị hệ số cố kết Cv của các loại đất phổ biến của khu vực các tỉnh phía Nam.

Từ hệ số cố kết xác định bằng thí nghiệm, tính toán độ lún theo thời gian của các mẫu đất dựa trên lời giải của bài toán cố kết một chiều, so sánh với giá trị độ lún theo thời gian đo được thực tế. Kết luận, đánh giá về mức độ tin cậy của các phương pháp xác định hệ số cố kết Cv. Ý NGHĨA KHOA HỌC CỦA ĐỀ TÀI Luận văn có thể là tài liệu tham khảo phục vụ cho việc học tập và nghiên cứu sâu sắc hơn về phương pháp xác định giá trị hệ số cố kết Cv từ thí nghiệm, cũng như đánh giá được mức độ tin cậy của nó theo các phương pháp khác nhau. PHƯƠNG PHÁP NGHIÊN CỨU Nghiên cứu cơ sở lý thuyết về đặc trưng biến dạng của đất nền từ kết quả thí nghiệm trong phòng và hiện trường, các phương pháp xác định giá trị hệ số cố kết Cv từ thí nghiệm và quy trình thí nghiệm nén cố kết.

Sử dụng kết quả thí nghiệm của mẫu đất và tính toán hệ số cố kết Cv theo các phương pháp khác nhau và đánh giá, so sánh với độ lún thực tế của mẫu. 2 PHẠM VI NGHIÊN CỨU CỦA ĐỂ TÀI Đánh giá giá trị hệ số cố kết Cv theo các phương pháp khác nhau và mức độ tin cậy của nó được thực hiện cho một số loại đất bão hòa nước phổ biến. 3 CÁC ĐẶC TRƯNG BIẾN DẠNG CỦA ĐẤT NỀN TỪ KẾT QUẢ THÍ NGHIỆM TRONG PHÒNG VÀ HIỆN TRƯỜNG 1. Các đặc trưng biến dạng của đất Biến dạng của đất là sự thay đổi hình dạng và thể tích dưới tác dụng của tải trọng ngoài hay do sự thay đổi trạng thái ứng suất.

Đối với đất loại sét bão hòa nước, biến dạng của đất phụ thuộc đáng kể vào thời gian do hiện tượng cố kết thấm hay lưu biến. Trong thực tế xây dựng, việc tính toán độ lún hay ước lượng biến dạng thường được thực hiện theo từng thời điểm: khi vừa xây dựng xong (giai đoạn ngắn hạn), khi chấm dứt quá trình cố kết thấm (thời điểm ổn định) hay ở một thời điểm nào đó trong giai đoạn cố kết hay từ biến. Trong các bài toán Địa kỹ thuật thực tế, việc tính toán thường được thực hiện thông qua các mô hình: mô hình đất hay mô hình nền [1], [10], [12]. Đối với đất rời, biến dạng thường xảy ra và chấm dứt trong khoảng thời gian ngắn sau khi tác dụng tải trọng.

Còn trong đất sét bão hòa nước, dưới tác dụng của tải trọng, trong các lỗ rỗng sẽ hình thành áp lực thặng dư. Do hệ số thấm trong đất loại sét bé, quá trình tiêu tán áp lực nước lỗ rỗng thặng dư diễn ra chậm chạp và ứng suất hữu hiệu tăng lên từ từ đồng thời với biến dạng [12]. Nhìn chung, đặc điểm biến dạng của đất phụ thuộc vào điều kiện thay đổi trạng thái ứng suất, tính chất của mỗi loại đất và lịch sử hình thành địa chất. Về tổng thể, các đặc trưng biến dạng của đất thường được sử dụng trong tính toán là: module tổng biến dạng Eo, hệ số Poisson ν hay module biến dạng thể tích K, module cắt G, chỉ số nén Cc, chỉ số nở Cs, giá trị áp lực tiền cố kết pc (hay gián tiếp qua giá trị hệ số quá cố kết OCR).

Các đặc trưng biến dạng theo thời gian có thể kể ở đây là: hệ số cố kết Cv, Ch, độ nhớt , hệ số nén thứ cấp Cα. Lưu ý rằng, giá trị module biến dạng Eo của đất luôn thay đổi và phụ thuộc chủ yếu vào sự thay đổi trạng thái ứng suất (gia tải, dỡ tải) và độ gia tăng cấp áp lực. Tương tự, hệ số Poisson ν, giá trị K, G cũng thay đổi tương ứng trong khi các đặc trưng khác thường được xem là hằng số trong các bài toán. Trong khảo sát địa chất công trình, các phương pháp thí nghiệm thường sử dụng để xác định các đặc trưng biến dạng của đất là: nén không nở hông (nén cố kết), nén đơn, nén ba trục theo sơ đồ CU, CD, nén trong hố khoan, bàn nén hiện trường.

Các đặc trưng biến dạng của sét mềm bão hòa nước từ thí nghiệm nén cố kết Đặc trưng biến dạng của đất là thông số cần thiết để ước lượng độ lún của nền, thể hiện thông qua các đặc tính cơ học và tính nén lún của đất, nó mang ý nghĩa quan trọng về mặt lý thuyết cũng như thực tiễn khi tính toán thiết kế các công trình xây dựng. Nói chung, hiện tượng cố kết hay biến dạng lún của nền hoàn toàn là do sự nén 4 ép của đất khi tác dụng tải trọng. Thể tích các lỗ rỗng trong đất bị giảm do các hạt dịch chuyển tương đối với nhau và sắp xếp lại. Khi đó, biến dạng của chính hạt cũng như của nước và khí chứa trong lỗ rỗng là do sự giảm thể tích các lỗ rỗng gây ra, còn sự giảm thể tích bản thân các hạt và nước trong các lỗ rỗng thì rất bé, có thể bỏ qua.

Như đã biết, tính ép co của đất dưới tải trọng là đặc trưng quan trọng nhất của tính biến dạng của đất mềm bão hòa nước do bản chất mối liên kết giữa các thành phần hỗn hợp cấu tạo trong chúng quyết định. Đối với đất bão hòa nước thì sự biến dạng khi nén chặt là do nước thoát ra khỏi lỗ rỗng, khi đó độ ẩm của đất sẽ giảm dần, còn đất không bão hòa nước thì trong phạm vi áp lực nhất định, quá trình nén chặt có thể xảy ra mà không làm thay đổi độ ẩm của nó. Nước thoát ra khỏi lỗ rỗng thể hiện rất rõ thông qua khả năng nén chặt dưới tác dụng của ứng suất xảy ra tức thời hay trong một thời gian dài. Như vậy tính nén lún của đất là hoàn toàn khác nhau tùy thuộc vào từng loại đất, trạng thái và hoàn cảnh cụ thể thể hiện thông qua trạng thái ứng suất ngay cả trong cùng một loại đất.

Nhìn chung, đặc điểm biến dạng của đất được thể hiện rất cụ thể khi nén mẫu đất trong phòng thí nghiệm hoặc bằng các thí nghiệm hiện trường thông dụng hiện nay như: nén trong hố khoan, bàn nén hiện trường… Quan sát một mẫu bị nén trong thí nghiệm nén cố kết (còn gọi là thí nghiệm oedometer) cho thấy, sự ép co của mẫu đất chứa trong dao vòng chủ yếu là do thể tích lỗ rỗng giảm và biến dạng nén của đất được biểu hiện qua trị số biến đổi của hệ số rỗng [1], [3], [12]. Thí nghiệm được thực hiện bằng cách nén một mẫu đất có chiều cao 2 cm và diện tích tiết diện ngang từ 30 ÷ 50 cm2 chứa trong dao vòng và hộp nén có đá thấm ở hai mặt trên và dưới của mẫu (Hình 1. Mẫu đất được bão hòa hoàn toàn suốt quá trình thí nghiệm trong điều kiện ngập nước [15], [18]. Do có thành cứng, mẫu đất chỉ biến dạng theo phương thẳng đứng mà không có khả năng nở hông.

Trong thí nghiệm nén cố kết, mẫu đất được chất tải dọc trục với áp lực tác dụng tăng dần theo từng cấp. Tải trọng thẳng đứng được đặt lên mẫu qua một hệ thống tay đòn và sự thay đổi bề dày của mẫu được đo bằng các giá trị trung bình của đồng hồ chuyển vị gắn ở mặt trên mẫu đất. Đặt tải trọng theo từng cấp áp lực tăng dần, mỗi cấp tải trọng thường chọn lựa gấp đôi cấp tải trọng trước đó, chẳng hạn như: 0,125; 0,25; 0,5; 1,0; 2,0; 4,0; 8,0; 16; 32;…kG/cm2. Mỗi cấp áp lực tác dụng lên mẫu được giữ cho đến khi đạt ổn định biến dạng nén: không vượt quá 0,01 mm trong thời gian không ít hơn 30 phút đối với đất cát; 3 giờ đối với đất cát pha; 12 giờ đối với đất sét pha và đất sét [15], [18].

Ứng với một cấp tải trọng, các số đọc của đồng hồ đo lún của mẫu đất sẽ được ghi nhận ứng với các thời điểm 6”, 15”, 30”, 45”, 1phút, 2’, 4’, 8’, 15’, 30’, 1giờ, 2h, 3h, 5h, 8h, 24h,… Đọc các số đo tiếp tục cho đến khi mẫu cố kết hoàn toàn dưới một 5 cấp áp lực, thường là 24 hay 48 giờ [15], [18]. Sau đó gia tải cấp tải trọng tiếp theo. Số lượng và giá trị của các cấp tải trọng sẽ phụ thuộc vào loại đất và phạm vi của ứng suất dự kiến ở hiện trường. Sau khi gia tải đến cấp tải trọng cuối cùng, khi cố kết hoàn toàn đạt được thì dỡ tải theo một hay vài giai đoạn.

Đồng hồ đo Tải trọng P biến dạng Đá thấm Dao vòng Mẫu đất Nước Hình 1.1 Sơ đồ thiết bị nén một trục không nở hông. Quan hệ giữa ứng suất nén (áp lực nén p hoặc σ) và hệ số rỗng e được biểu diễn dưới hai dạng: thường hoặc dạng bán lograrit (Hình 1.2 Quan hệ giữa ứng suất nén (áp lực nén p hoặc σ) và hệ số rỗng e (a) Đường quan hệ e – p; (b) e - logp.
