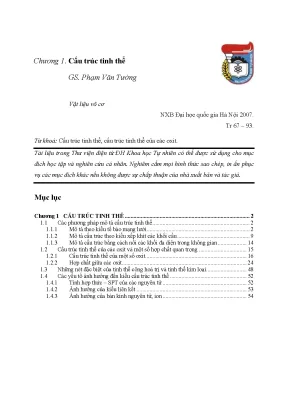

Giáo Trình Cấu Trúc Tinh Thể Vật Liệu Vô Cơ: Phương Pháp Và Ứng Dụng

Tổng quan về giáo trình (250-300 từ)

Giáo trình Cấu Trúc Tinh Thể Vật Liệu Vô Cơ: Phương Pháp và Ứng Dụng do Giáo sư Phạm Văn Tường biên soạn, được Nhà xuất bản Đại học Quốc gia Hà Nội phát hành năm 2007. Trong chương trình đào tạo đại học và sau đại học thuộc các ngành Hóa học, Khoa học Vật liệu, Công nghệ Vật liệu Vô cơ và Địa chất học, tài liệu đóng vai trò là khối kiến thức cơ sở chuyên ngành bắt buộc. Vị trí của tài liệu là cầu nối chuyển tiếp giữa hóa học đại cương, tinh thể học lý thuyết với các môn học kỹ thuật chuyên sâu như hóa học chất rắn, công nghệ gốm sứ và vật liệu màng mỏng.

Mục tiêu học tập của giáo trình là trang bị cho người học hệ thống lý thuyết chuẩn xác về bản chất cấu trúc mạng lưới không gian của các pha rắn vô cơ; phương pháp xác định và tính toán các thông số mạng tinh thể từ dữ liệu nhiễu xạ; quy luật phân bố cation vào các hốc hình học; và mối tương quan trực tiếp giữa cấu trúc tế bào với các tính chất lý - hóa, điện môi, từ tính và siêu dẫn.

Cách tiếp cận của giáo trình đi từ mô hình toán học - hình học không gian trừu tượng (7 hệ tinh thể, 14 kiểu mạng Bravais, chỉ số Miller $hkl$) đến các mô hình tinh thể thực tế (gói ghém xếp khít cầu, phối trí đa diện), sau đó triển khai chi tiết vào từng nhóm vật liệu vô cơ cụ thể (oxit đơn, oxit phức tạp, silicat, khoáng sét, vật liệu liên kết cộng hóa trị). Điểm đặc sắc của tài liệu là tính định lượng cao, tích hợp đầy đủ công thức giải tích xác định khoảng cách mặt mạng $d_{hkl}$, hệ thức dung sai Goldschmidt, mức độ nghịch đảo spinen và quy trình lập công thức hóa học khoáng vật từ dữ liệu phân tích định lượng thực nghiệm.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Tài liệu thiết lập hệ thống kiến thức có tính logic chặt chẽ, dẫn dắt người học qua các chủ đề cốt lõi:

  1. Các phương pháp mô tả cấu trúc tinh thể: Thiết lập cơ sở hình học cho 7 hệ tinh thể (Lập phương, Bốn phương, Trực thoi, Lục phương, Mặt thoi, Đơn tà, Tam tà) và 14 kiểu ô mạng cơ sở Bravais ($P, F, C, I$). Trình bày lý thuyết chỉ số Miller ($hkl$), hệ phương thức xác định khoảng cách giữa các mặt mạng $d_{hkl}$ cho từng hệ tinh thể phục vụ giải đoán phổ nhiễu xạ tia X (XRD). Phân tích mạng kim loại lập phương tâm khối ($C=0,68$, $\text{SPT}=8$), lập phương tâm mặt ($C=0,74$, $\text{SPT}=12$) và lục phương ($C=0,74$, $\text{SPT}=12$).
  2. Nguyên lý xếp khít khối cầu và đa diện phối trí: Quy luật xếp lớp $ABAB\dots$ (lục phương) và $ABCABC\dots$ (lập phương tâm mặt), phân bố các hốc trống tứ diện ($T^+, T^-$) và hốc bát diện ($O$). Quy tắc nối các khối đa diện $[MX_4]$ và $[MX_6]$ qua đỉnh, cạnh hoặc mặt và mối tương quan lực đẩy tĩnh điện giữa các cation.
  3. Cấu trúc tinh thể của các oxit đơn giản:
    • Kiểu $MO$: Cấu trúc $NaCl$ ($r_M/r_O = 0,414 - 0,732$), cấu trúc $ZnS$ dạng blend ($1020^\circ\text{C}$ biến đổi thành vuazit).
    • Kiểu $M_2O_3$: Cấu trúc corun $\alpha\text{-}Al_2O_3$, dẫn xuất $\beta\text{-}Al_2O_3$ với các khối spinen (Sp) chứa mặt dẫn truyền ion $Na^+$, và 3 nhóm oxit đất hiếm $A, B, C$.
    • Kiểu $MO_2$: Cấu trúc florit ($CaF_2$), antiflorit ($Li_2O, K_2O$), rutin ($TiO_2$, hệ tứ phương), cristobalit và các dạng thù hình của $SiO_2$ (thạch anh, tridimit).
  4. Hợp chất oxit phức tạp và vật liệu chức năng:
    • Spinen ($AB_2O_4$): Phân loại spinen thuận $A[B_2]O_4$, nghịch đảo $B[AB]O_4$, trung gian qua mức độ nghịch đảo $x$; sự phụ thuộc nhiệt độ theo phương trình Boltzmann; tính dẫn điện và từ tính của $Fe_3O_4, Mn_3O_4, LiMn_2O_4, LiV_2O_4$.
    • Perôpkit ($ABO_3$): Đánh giá tính chất sắt điện thông qua yếu tố dung sai Goldschmidt $t = \frac{r_A + r_O}{\sqrt{2}(r_B + r_O)}$; cơ chế biến dạng mạng của $BaTiO_3$ qua 4 trạng thái thù hình; gốm áp điện $PZT$.
    • Pyrôclo ($A_2B_2O_7$): Điều kiện hình thành ở titanat đất hiếm ($1,22 < r_{Ln}/r_{Ti} < 1,5$), cấu trúc bất hợp thức $Ln_{2\mp x}Ti_{2\mp x}O_{7\mp x/2}$.
    • Pha siêu dẫn nhiệt độ cao 1:2:3 ($RBa_2Cu_3O_{7-x}$): Mạng trực thoi dẫn xuất từ perôpkit nhân 3 trục $c$, số phối trí của $Cu$ (4 và 5), cơ chế khuyết tật oxi và pha lantan cuprat $La_2CuO_4$.
  5. Khoáng vật Silicat và Alumosilicat: Phân loại theo cấu trúc khung tứ diện $[SiO_4]^{4-}$: Octosilicat (olivin, zircon, grênat), Sorosilicat ($[Si_2O_7]^{6-}$), Xiclosilicat (chuỗi vòng $[Si_3O_9]^{6-}, [Si_6O_{18}]^{12-}$), Inosilicat (mạch đơn pyrôxen, mạch kép amphibôn), Phylosilicat (khoáng sét caolinit nhóm $Te\text{-}Oc$, monmorillonit nhóm $Te\text{-}Oc\text{-}Te$, hydromica), Tectosilicat (phenpat, zeolit A, zeolit X/Y với phương trình thực nghiệm Breck-Flanigen).
  6. Tinh thể cộng hóa trị và kim loại: Khảo sát mạng cacbua, nitrua, borua; cấu trúc lớp lai hóa $sp^2$ của graphit, lai hóa $sp^3$ của kim cương, cấu trúc nitrua bo ($BN$) và các pha xâm nhập.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các định luật và nguyên lý nền tảng:

  • Định luật hình học tinh thể: 7 hệ tinh thể, quan hệ tham số đơn vị ($a, b, c, \alpha, \beta, \gamma$) và phép đối xứng ($A_n, M, C$).
  • Lý thuyết nhiễu xạ và mặt mạng: Mối liên hệ toán học giữa $d_{hkl}$, chỉ số Miller và thông số ô mạng.
  • Nguyên lý hóa học tinh thể: Quy tắc bán kính ion Pauling, quy tắc phối trí Goldschmidt, mức độ lấp đầy hốc trống hình học.

Kỹ năng phát triển

  • Kỹ năng phân tích giải đoán dữ liệu nhiễu xạ tia X (XRD) và phổ hồng ngoại (IR) để xác định pha tinh thể.
  • Kỹ năng tính toán định lượng: Thể tích tế bào $V$, khối lượng riêng lý thuyết $d$, độ đặc chắc $C$, kích thước hốc trống $r_A, r_B$ qua thông số oxi $W$.
  • Kỹ năng quy đổi từ kết quả phân tích hóa học oxit thực nghiệm (% khối lượng) thành công thức tinh thể học cấu tạo chính xác của khoáng vật.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp diễn dịch kết hợp quy nạp, chuẩn hóa cho phương pháp giảng dạy tích cực tại bậc đại học và sau đại học. Cấu trúc mỗi phần luôn khởi đầu bằng mô hình hóa cấu trúc không gian ba chiều qua các hình vẽ trực quan (tọa độ các nút mạng, hình chiếu lên mặt phẳng đáy, liên kết đa diện), tiếp theo là biểu thức giải tích toán học và kết thúc bằng bảng tổng hợp số liệu thực nghiệm đối chiếu trên các mẫu chất vô cơ cụ thể.

Hệ thống bài tập và nghiên cứu tình huống trong tài liệu tập trung vào các bài toán kỹ thuật thực tế:

  • Bài toán xác định chỉ số Miller và khoảng cách mặt mạng: Xác định $(hkl)$ của mặt cắt đi qua các trục tọa độ; vận dụng công thức tính $d_{hkl}$ cho hệ lập phương, tứ phương, lục phương, trực thoi, đơn tà và tam tà để nhận diện pha rắn từ phổ XRD.
  • Bài toán xác định công thức khoáng vật: Phân tích dữ liệu phần trăm khối lượng oxit của khoáng vật grênat almanđin, chuyển đổi số mol nguyên tử, kết hợp tỷ trọng thực nghiệm ($d=4,22\text{ g/cm}^3$) và hằng số mạng ($a=11,54\text{ \AA}$) để thiết lập công thức cấu tạo chuẩn xác: $(\text{Fe}^{2+}{2,315}\text{Mg}{0,366}\text{Mn}{0,169}\text{Ca}{0,155})(\text{Al}{1,961}\text{Fe}^{3+}{0,038})[\text{SiO}_4]_3$.
  • Bài toán cấu trúc zeolit: Vận dụng công thức Breck-Flanigen để tính toán lượng ion nhôm $N_{\text{Al}}$ trong tế bào mạng từ hằng số mạng $a$, từ đó xác định dung lượng trao đổi cation và tỷ lệ $\text{Si}/\text{Al}$.
  • Đánh giá và tự học: Sinh viên sử dụng tài liệu tự học bằng cách vẽ lại các phép chiếu ô mạng cơ sở, xác định số phối trí, tính toán dung tích trao đổi ion khoáng sét (90–150 mđlg/100g ở monmorillonit) và dự đoán tính chất dẫn điện của hợp chất spinen hoặc tính sắt điện của perôpkit dựa trên tỷ lệ bán kính cation.

Điểm nổi bật và cập nhật (250-300 từ)

Tài liệu thể hiện bước tiến lớn trong việc hệ thống hóa kiến thức cấu trúc tinh thể học vô cơ chuyên sâu khi kết hợp đồng thời cả 3 phương pháp mô tả: ô mạng Bravais, gói ghém xếp khít khối cầu và tổ hợp đa diện phối trí. Cách tiếp cận đa chiều này giúp làm sáng tỏ cấu trúc của các hợp chất từ đơn giản như oxit kiểu $NaCl, ZnS$ đến các hệ mạng phức tạp như silicat lớp và khung ba chiều.

Giáo trình tích hợp các hướng nghiên cứu vật liệu hiện đại mang tính ứng dụng công nghệ cao:

  • Vật liệu siêu dẫn nhiệt độ cao (HTS): Phân tích cấu tạo tế bào mạng pha $1:2:3$ ($R\text{Ba}_2\text{Cu}3\text{O}{7-x}$), cơ chế định vị của đồng ở các hốc có số phối trí 4 và 5, vai trò của nồng độ khuyết tật oxi và sự biến đổi mạng từ tứ phương sang trực thoi ảnh hưởng đến tính siêu dẫn ở vùng 100K.
  • Vật liệu sắt điện và áp điện: Làm rõ bản chất chuyển pha thù hình của gốm $\text{BaTiO}_3$ ở các mốc nhiệt độ ($1460^\circ\text{C}, 120^\circ\text{C}, 0^\circ\text{C}, -90^\circ\text{C}$), cơ chế dịch chuyển tâm cation $\text{Ti}^{4+}$ theo giải thích của Kay H. và Vousden (1949), cùng nguyên lý chế tạo dung dịch rắn gốm $PZT$.
  • Vật liệu hấp phụ và xúc tác zeolit: Mô hình hóa khung bát diện cụt, khoang rỗng hốc $\alpha$ ($11,4\text{ \AA}$) và hốc $\beta$ ($6,6\text{ \AA}$) trong zeolit A, X, Y và ứng dụng trong công nghiệp hóa dầu.
  • Khoáng vật đất hiếm: Phân loại các hệ titanat đất hiếm dạng pyrôclo $Ln_2\text{Ti}_2\text{O}_7$ và cơ chế bất hợp thức do bù trừ điện tích.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục đại học và nghiên cứu khoa học:

Nhóm đối tượng Mục đích sử dụng Điều kiện tiên quyết
Sinh viên đại học (Năm 3, Năm 4 ngành Hóa học, Vật liệu học, Địa chất) - Học phần Cấu trúc tinh thể, Vật liệu vô cơ, Hóa học chất rắn.
- Nắm vững nguyên lý xếp mạng, tính toán thông số ô mạng và giải mã cấu trúc silicat.		 Đã hoàn thành học phần Hóa học đại cương, Hóa vô cơ, Vật lý đại cương và Toán cao cấp.
Học viên cao học & Nghiên cứu sinh - Tài liệu chuyên khảo phục vụ nghiên cứu vật liệu từ, vật liệu sắt điện, xúc tác zeolit và siêu dẫn.
- Tra cứu số liệu hằng số mạng và giải đoán phổ XRD, IR.		 Kiến thức về Hóa lý, Tinh thể học cơ sở và Phương pháp phổ nghiệm cấu trúc.
Giảng viên & Cán bộ nghiên cứu - Sử dụng làm khung bài giảng chuẩn cho các môn Khoa học vật liệu vô cơ, Khoáng vật học.
- Thiết kế bài tập định lượng và hướng dẫn đồ án tốt nghiệp.		 Chuyên môn sâu về Hóa học vật liệu vô cơ và Tinh thể học.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu phù hợp cho sinh viên chuyên ngành Hóa học, Công nghệ Vật liệu, Vật lý chất rắn, Địa chất khoáng sản từ năm thứ 3 trở lên, học viên cao học, nghiên cứu sinh và các kỹ sư nghiên cứu phát triển vật liệu vô cơ.

2. Cần trang bị kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức Hóa học vô cơ đại cương, hình học không gian 3 chiều, các khái niệm cơ bản về liên kết hóa học (ion, cộng hóa trị, kim loại) và nguyên lý cơ bản của phương pháp nhiễu xạ tia X (XRD).

3. Điểm khác biệt của giáo trình so với các tài liệu tinh thể học thuần túy là gì?

Giáo trình không thuần túy mô tả đối xứng hình học trừu tượng mà tập trung vào tinh thể hóa học thực nghiệm: phân tích cấu trúc phối trí gắn liền với tính chất cơ, nhiệt, dẫn điện, bán dẫn, sắt điện và siêu dẫn của các pha vật liệu cụ thể.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên kết hợp đọc lý thuyết với việc tự vẽ lại mô hình ô mạng cơ sở, xác định vị trí các hốc trống $T/O$, thiết lập mối liên hệ giữa bán kính nguyên tử và hằng số mạng $a, c$, đồng thời giải các bài tập tính công thức khoáng vật và zeolit trong sách.

5. Giáo trình có đề cập đến các hợp chất không chứa oxi không?

Có. Mặc dù trọng tâm là oxit và oxit phức tạp, giáo trình vẫn phân tích mở rộng cấu trúc của các hợp chất sunfua, halogenua, hợp chất cộng hóa trị và pha kim loại (cacbua, nitrua, borua, silixua, nitrua bo, graphit, kim cương).

Kết luận (150 từ)

Giáo trình Cấu Trúc Tinh Thể Vật Liệu Vô Cơ: Phương Pháp và Ứng Dụng của GS. Phạm Văn Tường là tài liệu học thuật có giá trị khoa học và sư phạm chuẩn mực trong lĩnh vực vật liệu vô cơ tại Việt Nam. Giá trị cốt lõi của tác phẩm thể hiện ở sự chuẩn xác về số liệu thực nghiệm, tính nhất quán trong các mô hình tinh thể học và tính định lượng chặt chẽ qua hệ thống công thức giải tích. Lộ trình học tập khuyến nghị cho người học là nghiên cứu tuần tự từ phương pháp mô tả mạng Bravais, nguyên lý xếp khít khối cầu, chuyển sang phân loại cấu trúc oxit đơn, oxit phức và silicat, sau đó vận dụng giải quyết các bài toán tính toán tham số mạng thực tế. Đây là tài liệu tham khảo thiết yếu phục vụ giảng dạy, học tập và nghiên cứu chuyên sâu về khoa học chất rắn và công nghệ vật liệu.
