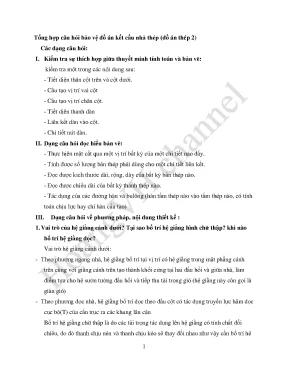

Tổng hợp câu hỏi bảo vệ đồ án kết cấu nhà thép (đồ án thép 2) Các dạng câu hỏi: I. Kiểm tra sự thích hợp giữa thuyết minh tính toán và bản vẽ: kiểm tra một trong các nội dung sau: - Tiết diện thân cột trên và cột dưới. - Cấu tạo vị trí vai cột - Cấu tạo vị trí chân cột. - Tiết dịên thanh dàn - Liên kết dàn vào cột.
- Chi tiết nút dàn. Dạng câu hỏi đọc hiểu bản vẽ: - Thực hịên mặt cắt qua một vị trí bất kỳ của một chi tiết nào đấy. - Tính được số lượng bản thép phải dùng cho một chi tiết liên kết. - Đọc được kích thước dài, rộng, dày của bất kỳ bản thép nào.
- Đọc được chiều dài của bất kỳ thanh thép nào. - Tác dụng của các đường hàn và bulông (hàn tấm thép nào vào tấm thép nào, có tính toán chịu lực hay chỉ hàn cấu tạo) III. Dạng câu hỏi về phương pháp, nội dung thiết kế : 1. Vai trò của hệ giằng cánh dưới? Tại sao bố trí hệ giằng hình chữ thập? khi nào bố trí hệ giằng dọc? Vai trò hệ giằng cánh dưới: - Theo phương ngang nhà, hệ giằng bố trí tại vị trí có hệ giằng trong mặt phẳng cánh trên cùng với giằng cánh trên tạo thành khối cứng tại hai đầu hồi và giữa nhà, làm điểm tựa cho hệ sườn tường đầu hồi và tiếp thu tải trọng gió (hệ giằng này còn gọi là giàn gió) - Theo phương dọc nhà, hệ giằng bố trí dọc theo đầu cột có tác dụng truyền lực hãm dọc cục bộ(T) của cần trục ra các khung lân cận Bố trí hệ giằng chữ thập là do các tải trọng tác dụng lên hệ giằng có tính chất đổi chiều, do đó thanh chịu nén và thanh chịu kéo sẽ thay đổi nhau như vậy cần bố trí hệ 1 giằng chữ thập Bố trí hệ giằng dọc nhà khi nhà có sức trục Q>10T 2.
Hệ giằng cột? 3. Tại sao em không bố trí hoặc bố trí hệ giằng cột dưới ở đầu hồi? khi nào cần bố trí thanh chống dọc cột? tác dụng của thanh đó? - Không bố trí giằng cột dưới ở đầu hồi là do dùng thép góc độ cứng lớn, nếu bố trí tại vị trí đó sẽ ngăn cản biến dạng nhiệt, làm xuất hiện ứng xuất trong các cấu kiện dọc - Bố trí hệ giằng cột dưới ở đầu hồi là do dùng thép tròn độ cứng bé, nên có thể bố trí hệ giằng này để truyền tải trọng gió đầu hồi nhanh hơn mà ít ngăn cản biến dạng nhiệt - Khi chiều cao cột dưới lớn hơn 9m, hay khi dùng thép góc mà góc không thoả mãn 35- 55 độ hay thanh thép góc dài quá thì cần bố trí thanh chống dọc cột - Thanh này có tác dụng làm giảm chiều dài tính toán ngoài mặt phẳng cột do đó làm tăng ổn định của cột ngoài mặt phẳng. Tại sao em chọn tiết diện thanh dàn và hình dạng thanh dàn như thế này? - Chọn tiết diện thanh dàn dựa vào điều kiện về độ mảnh giới hạn, từ đó tính là bán kính quán tính và chọn trong bản tra 2 - Chọn hình dạng tiết diện thanh dan ghép cạnh nhỏ, ghép cạnh lớn hay đều cạnh dựa vào điều kiện ổn của thanh x y - Cách chọn tiết diện thanh dàn: lx ly + Điều kiện độ mảnh giới hạn -> tính ix ; iy (trong đó lx trong mp, ly ngoài [ ] [ ] mp) + Điều kiện ổn của thanh x y -> tra bảng 5. Hệ thanh bụng dàn em là hệ thanh bụng gì? Bố trí hệ thanh bụng cần thỏa mãn yêu cầu gì? - Hệ thanh bụng có thể là hệ thanh bùng xiên, tam giác, phân nhỏ + hệ thanh bụng xiên : ưu điểm: nhiều thanh chéo giống nhau nhược điểm: chiều dài các thanh lớn-> tiết diện lớn, về chịu nén.
+ hệ thanh bụng tam giác : Tổng chiều dài thanh bụng nhỏ Góc thanh bụng với thanh cánh không quá nhỏ Nhiều nút giống nhau 3 Lực tác dụng đặt vào nút -> để k bị uốn cục bộ (thanh bụng đứng -> để không bị uốn cục bộ) + hệ thanh bụng phân nhỏ: - Bố trí hệ thanh bụng cần thoả mãn yêu cầu: + tổng chiều dài thanh bụng là nhỏ nhất + lực tác dụng phải đặt vào nút để k chịu uốn cục bộ + góc giữa thanh bụng và thanh cánh k quá nhỏ + nút đơn giản và có nhiều nút giống nhau 6. Bố trí thanh chống dọc ở hệ giằng cánh dưới để làm gì? Chọn thanh đấy như thế nào? - Bố trí thanh chống dọc hệ giằng cánh dưới để là giảm chiều dài tính toán của thanh cánh dưới do đó làm tăng ổn định của thanh cánh dưới - Chọn thanh đó dựa vào điều kiện độ mảnh giới hạn 7. Sơ đồ tính của hệ giằng cánh dưới, hệ giằng dọc, hệ giằng cột? các hệ giằng này chịu tải trọng gì? - Sơ đồ tính hệ giằng cánh dưới: là hệ dàn tĩnh định 2 cánh song song, chịu tác dụng của tải trọng gió đầu hồi tác dụng vào các nút thông qua hệ thống sườn tường đầu hồi (tĩnh định là do các thanh dàn làm việc chịu kéo) - Sơ đồ tính hệ giằng dọc: là sơ đồ tính dàn liên tục gối tựa nên các gối đàn hồi chịu tác dụng của lực hãm ngang và truyền tải trọng gió đầu hồi 4 - Sơ đồ tính hệ giằng cột, sơ đồ tính là hệ dàn cánh song song, chịu tải trọng gió đầu hồi và lực hãm dọc 8. Hệ giằng nào là hệ giằng gió? Nó chịu tải trọng gì và sơ đồ tính như thế nào? - Thông thường thì hệ giằng cánh dưới là hệ giằng gió (còn tuỳ thuộc vào liên kết của cột với hệ giằng cánh trên hay cánh dưới) - Nó chịu tải trọng gió đầu hồi, sơ đồ tính là dàn tĩnh định 2 cánh song song các thanh dàn chỉ làm việc chịu kéo 9.
Chiều dài tính toán trong mặt phằng dàn và ngoài mặt phẳng dàn của thanh bụng bất kỳ như thế nào? - Chiều dài tính toán trong mặt phẳng dàn là Lx , ngoài mạt phẳng là Ly - Thanh xiên đầu dàn Lx = Ly = L - Thanh bụng khác: Lx = 0. Chiều dài tính toán trong mặt phằng dàn và ngoài mặt phẳng dàn của thanh cánh bất kỳ như thế nào? - Chiều dài tính toán trong mặt phẳng của thanh cánh là khoảng cách tim 2 nút (chỉ và giải thích tại hình vẽ khung) - Chiều dài tính toán ngoài mặt phẳng của thanh cánh là khoảng cách 2 điểm cố kết ngoài mặt phẳng (chỉ trong hình vẽ so đồ giằng ) 11. Em chọn chiều dày bản mã liên kết các thanh dàn dựa vào đâu? - Chọn chiều dày bản mã dựa vào nội lực max trong thanh xiên đầu dàn và không nhỏ hơn 6mm 12. Kiểm tra xà gồ cán nóng cần kiểm tra những điều kiện gì? Kiểm tra những tổ hợp tải nào? - Kiểm tra xà gồ cán nóng cần kiểm tra 2 điều kiện theo trạng thái giới hạn 1 về độ bền thanh chịu uốn xiên và trạng thái giới hạn thứ 2 về độ võng - Kiểm tra với 2 tổ hợp tải trọng, tổ hợp TT+HT và 0.
chọn tiết diện xà gồ dập, cán nguội phụ thuộc vào cái gì? Tác dụng của thanh chống xà gồ? 5 - chọn tiết diện xà gồ dập, cán nguội dựa vào nhịp của xà gồ, tải trọng hướng vào (TT+HT), tải trọng hướng ra (TT+gió), điểm giằng, tải trọng tác dụng. - Thanh chống xà gồ có tác dụng làm giảm độ võng, momen cho xà gồ, tăng độ ổn định cho xà gồ ngoài mặt phẳng do momen khác uốn theo phương đó bé 14. Nêu nguyên nhân của việc nối thanh cánh? Chi tiết nối thanh cánh trên bản vẽ? Giải thích? - Nối thanh cánh do chiều dài của thanh không đủ, để tiết kiệm thép do nội lực thay đổi cấu tạo. - Chi tiết nối : - Nối thanh cánh cần chú ý chiều dài nối và nội lực 15.
Chỉ ra đâu là đường hàn sống và mép liên kết thanh cánh vào bản mã? Đường hàn này tính chịu nội lực như thế nào? - Chỉ trên bản vẽ, căn cứ vào sự ghép thanh mà có sự phân nội lực khác nhau dựa vào hệ số k, đường hàn sống luốn dài hơn đường hàn mép 16. Cấu tạo nút dàn dưới có thanh xiên gồm bộ phận nào? Trong nút dàn có liên kết cứng với cột, sườn gối được chọn từ điều kiện nào, khi kiểm tra sườn gối chịu uốn sơ đồ tính của sườn gối là gì? Gối đỡ bố trí khi nào và chịu nội lực gì? - Gồm 3 phần: bản mã, gối đỡ, sườn gối. - Bản mã chọn dựa vào đường hàn các thanh cánh - Sườn gối chọn từ điều kiện chịu lực kéo H gây tách bản sườn gối ra khỏi bản cánh cột, sơ đồ tính là 2 đầu ngàm, ở các vị trí liên kết bu lông. Chịu lực tập trung H - Gối đỡ bố trí khi có thanh xiên và nút gối.
chịu phản lực Va= 1. Trong nút dàn liên kết cứng với cột, sườn gối liên kết vào cột bằng loại liên kết nào, liên kết này chịu lực gì? Sơ đồ tính liên kết này? - Sườn gối liên kết với cột bằng liên kết bu lông, các bu lông này chịu lực kéo 18. vẽ cấu tạo nút dàn như thế nào? Kích thước bản mã được xác định dựa vào đâu? 6 - Vẽ cấu tạo nút dàn : vẽ trục, vẽ thanh cánh dưới, các thanh cánh xiên đảm bảo chiều dài đường hàn sau đó vẽ bản mã. Do đó kích thước dài rộng bản mã dựa vào bố trí nút, chiều dày bản mã chọn theo lực.
Nêu cấu tạo của nút đỉnh khung khuếch đại? (trong bản vẽ của bạn) 20. Trong nút đỉnh dàn, đường hàn liên kết thanh cánh vào bản mã, bản ghép tính chịu lực gì? - Trong nút đỉnh dàn, đường hàn liên kết thanh cánh vào bản mã, bản ghép tính chịu lực Ngh và Nc 21. Trong nút đỉnh dàn chỉ ra đâu là đường hàn nhà máy đâu là đường hàn công trường? - Đường hàn nhà máy ký hiệu là nết gach dọc - Đường hàn công trường ký hiệu là nét gạch chéo 22. Thay đổi tiết diện thanh cánh dựa vào đâu? chọn tiết diện thanh thay đổi như thế nào? cấu tạo chi tiết thay đổi? - Thay đổi tiết diện thanh cánh dựa vào chiều dài thanhn nội lực trong các thanh.
- Chọn tiết diện thanh thay đổi dựa vào nội lực thanh đã tính chọn ra diện tích từ đó tra bảng.
