I. Hướng Dẫn Viết Báo Cáo Đồ Án Chi Tiết Máy Chi Tiết A Z
Báo cáo đồ án chi tiết máy là một tài liệu quan trọng trong quá trình học tập và thiết kế kỹ thuật. Đây là bài viết hướng dẫn toàn diện giúp sinh viên và kỹ sư nắm vững các bước thực hiện báo cáo đồ án chi tiết máy một cách chính xác và khoa học. Báo cáo này bao gồm nhiều phần quan trọng từ lựa chọn động cơ, tính toán thiết kế bộ truyền, cho đến kiểm nghiệm độ bền. Việc tuân theo cấu trúc đúng đắn và đầy đủ sẽ giúp công việc thiết kế trở nên có hệ thống và chuyên nghiệp hơn.
1.1. Khái Niệm Về Báo Cáo Đồ Án Chi Tiết Máy
Báo cáo đồ án chi tiết máy là tài liệu kỹ thuật tổng hợp các tính toán thiết kế, kiểm nghiệm và xác định kích thước chi tiết máy. Báo cáo này thể hiện quá trình từ lựa chọn động cơ, phân phối tỷ số truyền, tính toán bộ truyền xích, bộ truyền bánh răng, thiết kế trục và ổ lăn. Đây là cơ sở để sản xuất và lắp ráp các chi tiết máy trong thực tế công nghiệp.
1.2. Tầm Quan Trọng Của Báo Cáo Đồ Án
Báo cáo đồ án chi tiết máy đóng vai trò cực kỳ quan trọng trong đào tạo kỹ sư cơ khí. Nó giúp sinh viên áp dụng kiến thức lý thuyết vào thực tế thiết kế, phát triển kỹ năng tính toán kỹ thuật và làm quen với các tiêu chuẩn thiết kế. Báo cáo chất lượng sẽ giúp đạt điểm cao và chuẩn bị tốt cho công việc tương lai trong lĩnh vực cơ khí.

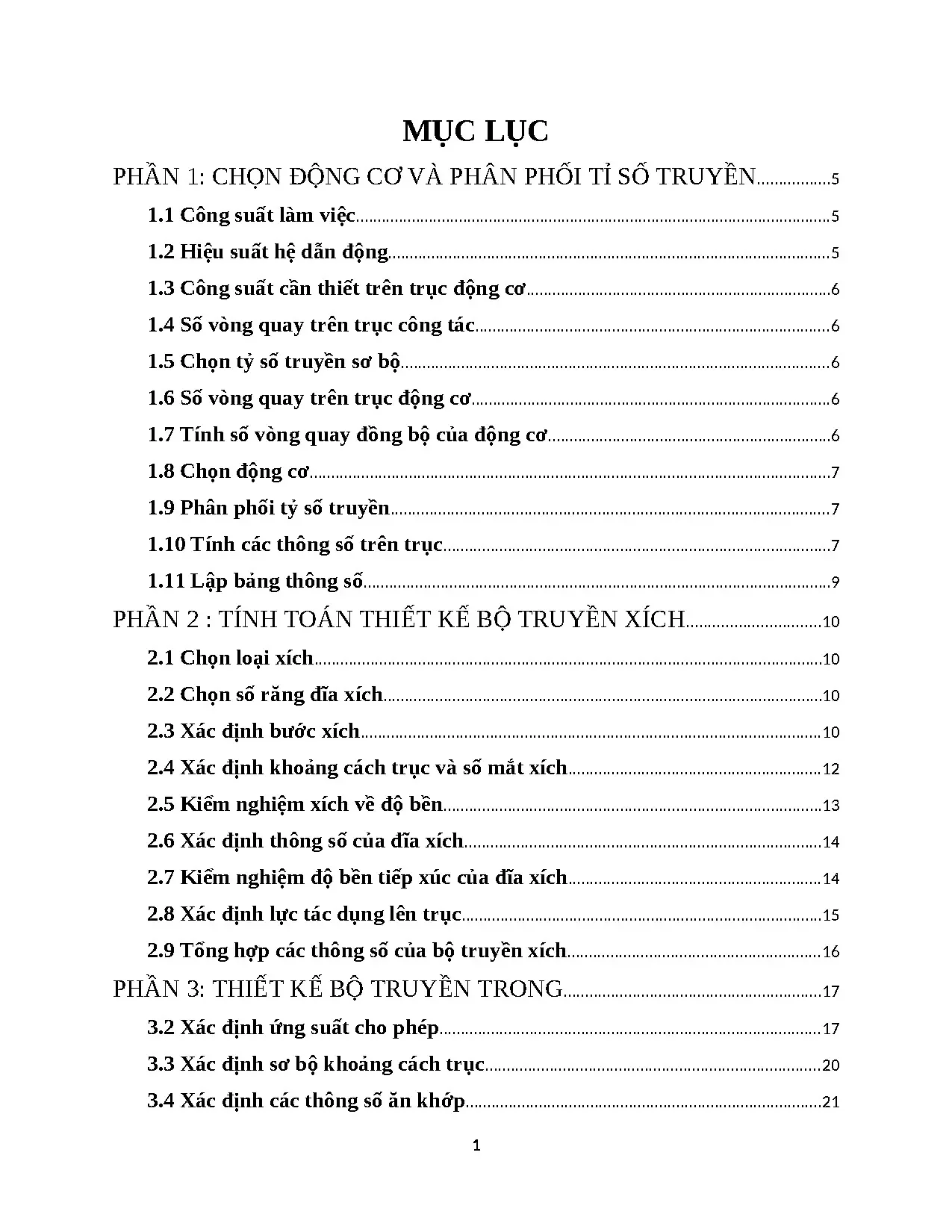

II. Các Phần Chính Trong Báo Cáo Đồ Án Chi Tiết Máy
Một báo cáo đồ án chi tiết máy hoàn chỉnh cần bao gồm các phần thiết yếu được sắp xếp theo trình tự logic. Phần 1 tập trung vào lựa chọn động cơ và phân phối tỷ số truyền, yêu cầu tính toán công suất làm việc, hiệu suất hệ dẫn động và xác định các thông số cơ bản. Phần 2 xử lý tính toán thiết kế bộ truyền xích với các bước chọn loại xích, số răng, bước xích và kiểm nghiệm độ bền. Phần 3 đề cập đến thiết kế bộ truyền bánh răng bao gồm xác định ứng suất, kiểm nghiệm tiếp xúc và uốn.
2.1. Phần 1 Chọn Động Cơ Và Phân Phối Tỷ Số Truyền
Phần này yêu cầu tính công suất làm việc dựa trên lực kéo và vận tốc, xác định hiệu suất hệ dẫn động bằng tích các hiệu suất thành phần. Sau đó tính công suất cần thiết trên trục động cơ và số vòng quay. Bước tiếp theo là chọn tỷ số truyền sơ bộ, tính số vòng quay đồng bộ của động cơ và chọn động cơ phù hợp từ bảng thông số sản phẩm.
2.2. Phần 2 3 Thiết Kế Bộ Truyền Xích Và Bánh Răng
Bộ truyền xích được thiết kế bằng cách chọn loại xích, số răng đĩa xích, xác định bước xích và khoảng cách trục. Cần kiểm nghiệm xích về độ bền và xác định các thông số đĩa xích. Với bộ truyền bánh răng, tính toán xác định ứng suất cho phép, khoảng cách trục sơ bộ, các thông số ăn khớp, và kiểm nghiệm độ bền tiếp xúc cũng như uốn của các răng.
III. Hướng Dẫn Thiết Kế Trục Và Ổ Lăn
Thiết kế trục là phần then chốt trong báo cáo đồ án chi tiết máy, yêu cầu xác định lực tác dụng, sơ bộ đường kính trục, khoảng cách giữa các gối đỡ. Cần tính toán sơ bộ trục I và chi tiết trục II, kiểm nghiệm độ bền của then và kiểm nghiệm mỏi theo tiêu chuẩn kỹ thuật. Phần tính chọn và kiểm nghiệm ổ lăn bao gồm lựa chọn ổ lăn phù hợp cho từng trục, tính tải trọng quy ước, tải trọng tương đương và kiểm nghiệm theo khả năng tải động tĩnh để đảm bảo độ tin cậy.
3.1. Quy Trình Thiết Kế Trục Chi Tiết
Thiết kế trục bắt đầu từ chọn vật liệu thích hợp dựa trên điều kiện làm việc. Xác định lực tác dụng bao gồm lực cắt và momen xoắn, sau đó sơ bộ đường kính trục dựa trên công thức tính toán. Xác định khoảng cách giữa các gối đỡ, tính các lực tác dụng lên gối đỡ và thực hiện tính thiết kế trục chi tiết, kiểm nghiệm mỏi theo tiêu chuẩn.
3.2. Chọn Lựa Và Kiểm Nghiệm Ổ Lăn
Ổ lăn được chọn dựa trên đường kính lỗ trục, loại tải trọng và điều kiện làm việc. Tính tải trọng quy ước và tải trọng tương đương theo công thức động học. Kiểm nghiệm ổ lăn theo khả năng tải động bằng công thức tuổi thọ, đồng thời kiểm nghiệm tải tĩnh để đảm bảo an toàn và độ tin cậy cao nhất cho hệ dẫn động.
IV. Kết Cấu Vỏ Hộp Và Hoàn Thiện Báo Cáo
Kết cấu vỏ hộp là phần quan trọng để bảo vệ các chi tiết bên trong và đảm bảo an toàn làm việc. Phần này bao gồm tính toán kích thước vỏ hộp, thiết kế nắp hộp, kết cấu nắp ổ và cốc lót. Cần kiểm tra mức dầu và bôi trơn bên trong hộp giảm tốc. Phần bôi trơn và điều chỉnh ăn khớp xác định loại dầu, lượng dầu cần thiết và cách điều chỉnh sự ăn khớp của bánh răng. Bảng thống kê các kiểu lắp và dung sai giúp hoàn thiện báo cáo theo yêu cầu kỹ thuật.
4.1. Tính Toán Và Thiết Kế Kết Cấu Vỏ Hộp
Kết cấu vỏ hộp được thiết kế để chứa toàn bộ các chi tiết và bộ truyền. Cần tính toán dày vỏ hộp dựa trên áp suất bên trong và vật liệu sử dụng. Thiết kế nắp hộp phải đảm bảo kín giữ dầu nhờn, có chế độ thông khí phù hợp. Nắp ổ và cốc lót được thiết kế để hỗ trợ và định hướng ổ lăn, đồng thời kiểm tra mức dầu dễ dàng.
4.2. Hoàn Thiện Báo Cáo Và Tài Liệu Tham Khảo
Phần bôi trơn và điều chỉnh quy định loại dầu, lượng dầu dựa trên kiểu lắp và nhiệt độ hoạt động. Bảng thống kê các kiểu lắp, dung sai và lắp ghép cung cấp thông tin chi tiết cho sản xuất. Báo cáo hoàn chỉnh cần kèm danh mục tài liệu tham khảo bao gồm sách, tiêu chuẩn kỹ thuật để lập luận khoa học và đáng tin cậy.
