Tổng quan về giáo trình

Tài liệu "Bài Tập Giải Tích Mạch Điện Dễ Hiểu" là tài liệu học tập chuyên khảo phục vụ học phần Lý thuyết Mạch điện (hoặc Giải tích Mạch điện). Trong chương trình đào tạo kỹ sư và cử nhân thuộc khối ngành Kỹ thuật Điện - Điện tử, Tự động hóa, Viễn thông và Cơ điện tử, Lý thuyết Mạch điện giữ vị trí môn học cơ sở ngành cốt lõi, cung cấp các quy luật vật lý và công cụ toán học nền tảng để phân tích các mạng điện tập trung trước khi người học tiếp cận các môn học chuyên sâu như Điện tử tương tự, Kỹ thuật số, Lý thuyết Điều khiển tự động hay Hệ thống điện.

Mục tiêu học tập (Learning Outcomes) của tài liệu tập trung vào việc trang bị cho người học khả năng:

  • Vận dụng các định luật mạch cơ bản (Kirchhoff 1, Kirchhoff 2, định luật Ohm) để xác định điện áp, dòng điện và công suất trên từng phần tử trong chế độ một chiều (DC) và xoay chiều hình sin (AC) xác lập.
  • Thực hiện các phép biến đổi tương đương mạng điện (biến đổi Sao – Tam giác, thu gọn trở kháng, biến đổi nguồn).
  • Thiết lập hệ phương trình mạch điện tổng quát bằng các phương pháp chuẩn tắc như phương pháp điện thế nút và phương pháp dòng mắt lưới.
  • Ứng dụng các định lý mạch cơ bản, đặc biệt là định lý Thévenin và điều kiện truyền công suất cực đại.
  • Phân tích mạch ghép hỗ cảm, vẽ đồ thị vectơ dòng – áp, khảo sát đáp ứng tần số và tính toán bù hệ số công suất.

Cấu trúc tài liệu được thiết kế theo dạng sách bài tập chuyên đề có phân loại theo từng chương học phần, bám sát tiến trình đào tạo chuẩn. Cách tiếp cận của tài liệu đi từ các bài toán cơ bản về biến đổi điện trở thuần đến các mạch điện xoay chiều phức tạp chứa phần tử tích lũy năng lượng ($L, C$), nguồn phụ thuộc và hỗ cảm. Điểm đặc sắc của tài liệu là sự tích hợp trực tiếp giữa hệ thống bài tập tự luyện và phần "ĐÁP SỐ – HƯỚNG DẪN", cho phép người học đối chiếu kết quả định lượng và nắm bắt phương pháp suy luận chuẩn tắc qua từng bước biến đổi đại số hoặc phân tích nút.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Căn cứ vào cấu trúc văn bản, tài liệu bao gồm ba chương bài tập trọng tâm với chuỗi kiến thức phát triển liên tục:

  • Chương 1: Mạch điện một chiều và đại lượng xác lập DC (từ Bài 1.1 đến Bài 1.21)

    • Nội dung trọng tâm: Tính toán điện trở tương đương hai cực $R_{ab}$ thông qua phép biến đổi Sao – Tam giác ($Y - \Delta$) như tại Bài 1.1 ($Z_{ab} = 2,\Omega$) và Bài 1.2 ($R_v(ab) = 1.5,\Omega \Rightarrow x = 1.5,\Omega$). Thiết lập quan hệ dòng – áp bằng định luật Kirchhoff 1 (K1) và định luật Kirchhoff 2 (K2) trên mạng điện có nguồn áp, nguồn dòng độc lập và nguồn phụ thuộc (điều khiển dòng hoặc áp như $3u_1, 4I_x$ tại Bài 1.8, 1.19).
    • Khái niệm mấu chốt: Kiểm tra nguyên lý bảo toàn năng lượng thông qua cân bằng công suất: tổng công suất phát của các nguồn bằng tổng công suất tiêu tán trên các điện trở, được giải thích chi tiết trong đáp án Bài 1.7 với đẳng thức $(38\text{W} + 40\text{W} + 130\text{W}) = (36\text{W} + 64\text{W} + 108\text{W})$. Khảo sát phản ứng của các phần tử phản kháng trong miền thời gian ở trạng thái xác lập DC ($u_C$ và $i_L$ tại Bài 1.21, trong đó tụ hở mạch, cuộn cảm ngắn mạch).

  • Chương 2: Mạch điện xoay chiều hình sin xác lập (từ Bài 2.1 đến Bài 2.23)

    • Nội dung trọng tâm: Phức hóa các đại lượng dòng điện và điện áp tức thời hình sin ($u(t) = U_m \sin(\omega t + \psi)$) sang dạng hiệu dụng phức ($\dot{U}, \dot{I}$). Tính toán trở kháng phức $Z = R + j(X_L - X_C)$ và dẫn nạp phức $Y = G + jB$. Phân tích góc lệch pha giữa áp và dòng ($\varphi = \varphi_u - \varphi_i$, như Bài 2.1 có $i(t)$ chậm pha hơn $e(t)$ một góc $30^\circ$, Bài 2.9 có góc lệch pha $45^\circ$).
    • Khái niệm mấu chốt: Xây dựng đồ thị vectơ dòng – áp (Bài 2.2, 2.11, 2.12, 2.15); xác định chỉ số dụng cụ đo xoay chiều (Ampe kế, Vôn kế đo trị hiệu dụng); giải tích công suất trong mạch xoay chiều gồm công suất tác dụng ($P$), công suất phản kháng ($Q$), công suất biểu kiến ($S$), hệ số công suất $\cos\varphi$ (Bài 2.16, 2.20). Bài toán kỹ thuật thực tiễn về tính toán điện dung tụ điện bù $C$ mắc song song để nâng cao hệ số công suất từ $\cos\varphi_1$ lên $\cos\varphi_2$ (Bài 2.21 với tải $4500,\text{VA}, f = 60,\text{Hz}$). Khảo sát hàm truyền đạt áp $K_u(j\omega) = \dot{U}_2 / \dot{U}_1$, xác định đặc tính biên tần $|K_u(\omega)|$, đặc tính pha tần $\arg(K_u(j\omega))$ và tần số cắt $\omega_c$ (Bài 2.22). Phân tích mô hình tương đương của tụ điện có tổn hao với hệ số phẩm chất $Q_C = 5$ (Bài 2.23).

  • Chương 3: Các phương pháp phân tích mạch tổng quát và mạch có liên kết hỗ cảm (từ Bài 3.1 đến Bài 3.25)

    • Nội dung trọng tâm: Phương pháp dòng mắt lưới (thiết lập hệ phương trình đại số tuyến tính ma trận trở kháng mắt lưới, tiêu biểu ở Bài 3.3, 3.12, 3.15, 3.16) và phương pháp thế nút (viết phương trình dẫn nạp nút ở Bài 3.4, 3.15, 3.16).
    • Khái niệm mấu chốt: Mạch có ghép hỗ cảm ($M$), hệ số ghép hỗ cảm $k = M/\sqrt{L_1 L_2} = 0.5$ (Bài 3.20); quy tắc đánh dấu cực tính tương đương và sự thay đổi trở kháng vào $Z_v$ hoặc sụt áp khi đảo ngược cực tính một cuộn dây (Bài 3.19, 3.20). Ứng dụng định lý Thévenin để tìm nguồn tương đương ($\dot{E}{th}, Z{th}$) và xác định điều kiện tải nhận công suất cực đại trong miền phức: $Z_{tai} = Z_{th}^*$ (Bài 3.22, 3.23, 3.24, 3.25). Đánh giá tần số cắt $\omega_c$ trong mạch lọc bậc cao chứa nhiều mắt lưới $R, L, C$ (Bài 3.21).

Progression logic (logic tiến trình) của tài liệu đi từ vi mô đến vĩ mô: bắt đầu từ các phần tử điện trở thuần và nguồn độc lập cơ bản, mở rộng sang nguồn điều khiển, chuyển dịch từ tín hiệu một chiều sang tín hiệu hình sin biến thiên theo thời gian qua công cụ số phức, và kết thúc ở các công cụ giải tích mạng tổng quát cho phép giải quyết các bài toán mạch nhiều nhánh, nhiều nút có liên kết hỗ cảm phức tạp.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết dựa trên các nguyên lý và mô hình giải tích mạch kinh điển:

  1. Hệ tiên đề mạch tập trung: Bao gồm hai định luật Kirchhoff biểu diễn định luật bảo toàn điện tích tại nút mạng ($\sum i_k = 0$) và định luật bảo toàn năng lượng dọc theo vòng khép kín ($\sum u_k = 0$).
  2. Nguyên lý cân bằng công suất (Định lý Tellegen): Khẳng định tổng đại số công suất tức thời hoặc công suất phức của toàn bộ các nhánh trong mạch kín bằng 0 ($\sum S_{\text{phát}} = \sum S_{\text{tiêu thụ}}$).
  3. Lý thuyết biểu diễn phức (Phasor): Ánh xạ phương trình vi tích phân trong miền thời gian sang phương trình đại số tuyến tính trong miền tần số phức thông qua phép toán $d/dt \leftrightarrow j\omega$ và $\int dt \leftrightarrow 1/(j\omega)$.
  4. Lý thuyết tương đương hai cực (Định lý Thévenin - Norton): Khả năng cô lập một mạng một cửa tuyến tính bất kỳ thành một nguồn áp nối tiếp trở kháng hoặc nguồn dòng song song dẫn nạp.

Kỹ năng phát triển

Học phần rèn luyện cho người học ba nhóm kỹ năng cơ bản:

  • Kỹ năng kỹ thuật (Technical skills): Kỹ năng biến đổi đại số số phức; chuyển đổi qua lại giữa dạng đại số ($a + jb$) và dạng mũ ($A e^{j\theta}$); đọc và phân tích thông số từ thiết bị đo lường (Ampe kế, Vôn kế); tính toán các thông số tụ bù và trở kháng tải.
  • Kỹ năng giải tích (Analytical skills): Khả năng mô hình hóa sơ đồ nguyên lý mạch điện thành hệ phương trình đại số tuyến tính có cấu trúc; kỹ năng nhận diện tính độc lập tuyến tính của các mắt lưới và các nút điện thế; khả năng biện luận cực trị công suất và đáp ứng biên tần.
  • Kỹ năng thực hành chuẩn xác (Practical competencies): Vẽ và biện luận đồ thị vectơ dòng – áp để giải các bài toán đo lường gián tiếp; thiết lập sơ đồ thay thế tương đương cho các phần tử thực tế (như tụ điện có tổn hao, cuộn dây có hỗ cảm).

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical Approach)

Tài liệu sử dụng phương pháp sư phạm tiếp cận theo vấn đề (problem-based learning) kết hợp diễn dịch và quy nạp. Mỗi nhóm bài tập trong chương bắt đầu bằng việc yêu cầu tính toán các đại lượng cục bộ (áp, dòng trên từng nhánh), sau đó yêu cầu người học nghiệm lại tính đúng đắn của toàn mạch thông qua định luật bảo toàn công suất.

Cấu trúc các câu hỏi có sự phân hóa rõ rệt:

  • Yêu cầu thuần túy thuật toán: Thiết lập hệ phương trình mà không cần giải số học (ví dụ Bài 3.3: "Viết hệ phương trình để giải mạch điện theo phương pháp dòng mắt lưới (chỉ viết hệ phương trình, không cần giải)"). Yêu cầu này giúp người học tập trung hoàn toàn vào tư duy thiết lập mô hình toán học mà không bị phân tán bởi sai số tính toán số học.
  • Yêu cầu so sánh và biện luận: Bài 3.19 yêu cầu tính điện áp khi cuộn dây hỗ cảm giữ nguyên cực tính và khi đảo ngược cực tính, kèm theo yêu cầu "nhận xét các kết quả". Cách thiết kế này buộc người học phải giải thích được bản chất vật lý của sự tương hỗ từ trường giữa các cuộn cảm.

Bài tập và bài toán ứng dụng

Hệ thống bài tập trải rộng trên nhiều hình thức:

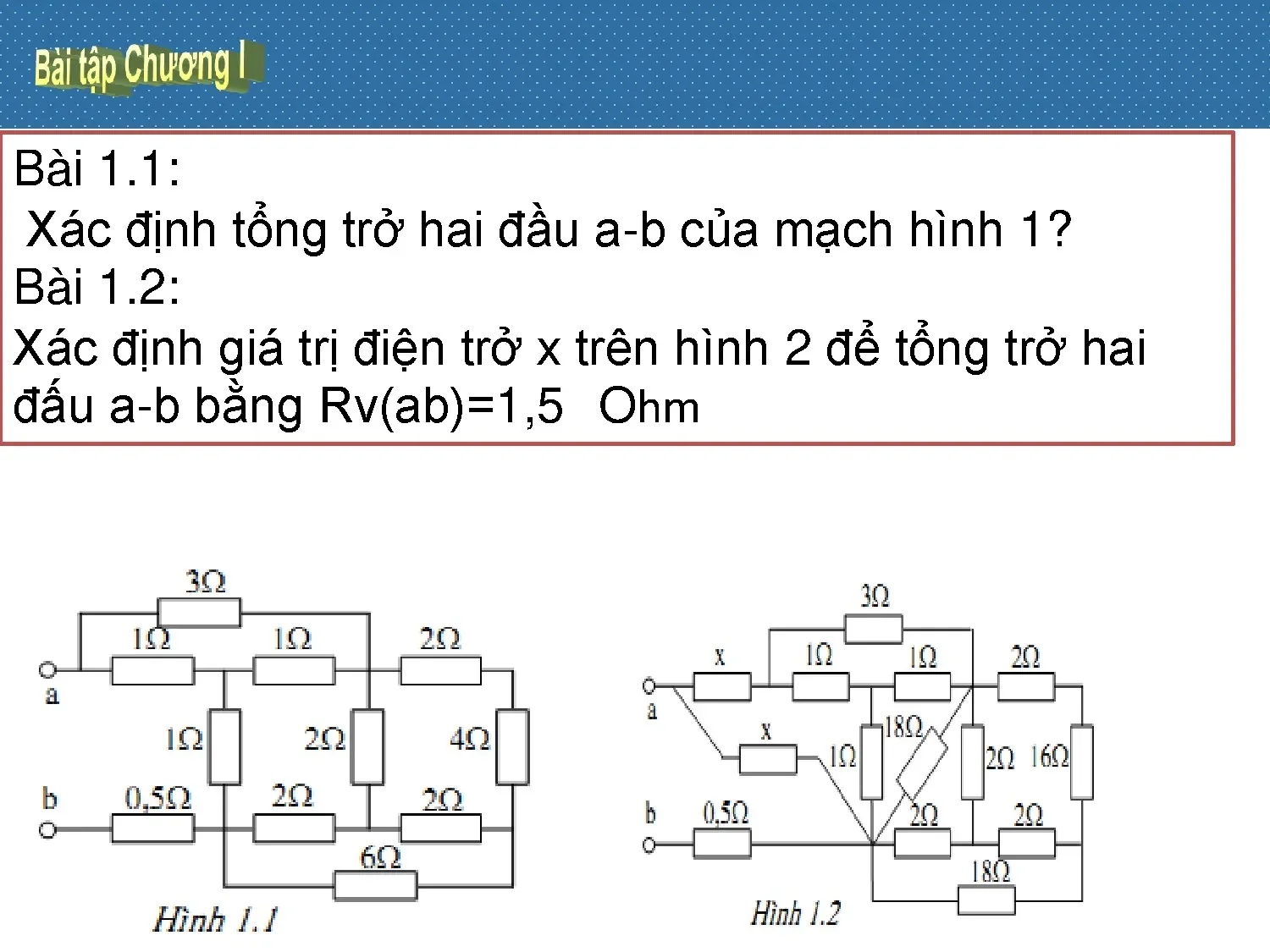

  • Bài toán biến đổi sơ đồ: Biến đổi tương đương Sao – Tam giác để tìm trở kháng vào nhìn từ hai cực $a-b$ (Bài 1.1, 1.2).
  • Bài toán xác định tham số mạch: Tìm tham số nguồn $E$ hoặc điện trở $R$ để thỏa mãn điều kiện công suất hoặc dòng điện cho trước (Bài 1.5: "Xác định $E$ để nguồn áp 16V cung cấp công suất 32W"; Bài 1.12: "Xác định $R$ để cho $I = 5\text{A}$").
  • Bài toán mạch có nguồn điều khiển: Xác định hệ số khuếch đại áp $k = E / U_o$ hoặc đáp ứng mạch chứa nguồn dòng phụ thuộc $4I_x$ (Bài 1.9, 1.19).
  • Bài toán điều chỉnh hệ số công suất: Tính toán giá trị tụ điện bù $C$ để giảm dòng điện tổng và nâng cao hệ số công suất $\cos\varphi$ (Bài 2.21).

Phương pháp đánh giá và hướng dẫn tự học

Tài liệu cung cấp công cụ tự kiểm tra đánh giá năng lực thông qua phần "ĐÁP SỐ – HƯỚNG DẪN". Các bài tập mẫu như Bài 1.15 được hướng dẫn chi tiết cách chọn nút, áp dụng định luật Kirchhoff 1: $$\text{Viết K1 cho nút 1: } i_1 + i_2 = 4 + \dots$$ kết hợp quan hệ nhánh để rút ra nghiệm điện áp $u = 12,\text{V}$.

Người học được khuyến nghị thực hiện việc giải tích mạch theo bốn bước chuẩn hóa:

  1. Phân tích cấu trúc hình học của mạng điện (xác định số nút $n$, số nhánh $b$, số nhánh chứa nguồn dòng).
  2. Lựa chọn phương pháp giải tối ưu (nếu số nút ít hơn số mắt lưới thì chọn phương pháp thế nút, ngược lại chọn phương pháp dòng mắt lưới).
  3. Biểu diễn các đại lượng dưới dạng số phức (đối với mạch AC xác lập) hoặc thiết lập phương trình đại số (đối với mạch DC).
  4. Nghiệm lại kết quả bằng phương trình cân bằng công suất tác dụng và phản kháng để loại trừ sai sót tính toán.

Điểm nổi bật và tính thực tiễn của tài liệu

Tài liệu thể hiện rõ các đặc điểm chuyên môn gắn liền với yêu cầu giải quyết bài toán mạch kỹ thuật:

  • Tính định lượng chuẩn xác và nhất quán: Mọi bài tập đều có thông số tham số rõ ràng (ví dụ: $R = 20,\Omega$, $u_1(t) = 10\sin(1000t),\text{V}$ tại Bài 2.1; nguồn phức $\dot{E} = 50\angle 0^\circ,\text{V}$ tại Bài 2.16; tần số $f = 60,\text{Hz}$, tải $4500,\text{VA}$ tại Bài 2.21). Các giá trị được chọn lọc để tạo thuận lợi cho việc kiểm tra kết quả giải tích mà không làm mất đi tính tổng quát.
  • Tích hợp bài toán nguồn phụ thuộc: Khác với các tài liệu vật lý đại cương chỉ dừng lại ở nguồn độc lập, tài liệu này đưa vào hệ thống bài tập dày đặc về nguồn phụ thuộc (Bài 1.8, 1.9, 1.10, 1.15, 1.19, 3.7). Đây là nền tảng trực tiếp mô tả hoạt động của các phần tử bán dẫn tích cực như Transistor BJT, MOSFET và khuếch đại thuật toán (Op-Amp) trong môn học Kỹ thuật Điện tử tiếp theo.
  • Gắn kết lý thuyết mạch với bài toán đo lường thực nghiệm: Nhiều bài toán được xây dựng từ số liệu của thiết bị đo (Bài 2.2: số chỉ Ampe kế là $5\text{A}$; Bài 2.7: điện áp trên điện trở $5,\Omega$ đo được $45\text{V}$; Bài 2.15: xác định các trở kháng $Z_1, Z_2, Z_3$ từ số đo của ba nhánh $I_1 = I_2 = I_3 = 2\text{A}$ và các vôn kế $U_{ab} = U_{bc} = 100\text{V}, U_{ac} = 141\text{V}$). Điều này giúp người học hình thành tư duy phân tích trạng thái mạch dựa trên các đại lượng có thể đo đạc thực tế trong phòng thí nghiệm.
  • Khảo sát toàn diện bài toán truyền công suất và xử lý tín hiệu: Tài liệu bao quát các vấn đề cốt lõi của kỹ thuật điện công nghiệp (bù công suất phản kháng, nâng cao $\cos\varphi$) lẫn kỹ thuật điện tử viễn thông (đặc tính biên tần, tần số cắt $\omega_c$, mạch lọc tần số ở Bài 2.22, 3.21 và phối hợp trở kháng cực đại ở Bài 2.17, 3.25).

Đối tượng sử dụng giáo trình

Tài liệu được biên soạn phục vụ các nhóm đối tượng cụ thể trong môi trường giáo dục đại học và cao đẳng kỹ thuật:

  • Sinh viên bậc đại học và cao đẳng:
    • Chuyên ngành: Kỹ thuật Điện, Kỹ thuật Điện tử - Viễn thông, Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Y sinh, Kỹ thuật Máy tính, Cơ điện tử.
    • Thời điểm sử dụng: Thường được học vào năm thứ hai (học kỳ 3 hoặc học kỳ 4), đóng vai trò cầu nối giữa khối kiến thức khoa học cơ bản và khối kiến thức chuyên ngành.
  • Điều kiện tiên quyết (Prerequisites):
    • Toán cao cấp: Nắm vững phép tính vi tích phân, phương pháp giải phương trình vi phân tuyến tính hệ số hằng, đại số tuyến tính (phép tính ma trận, định thức Cramer để giải hệ phương trình nhiều ẩn), và lý thuyết số phức (dạng đại số, dạng lượng giác, dạng Euler).
    • Vật lý đại cương: Nắm vững phần Điện học và Từ học (các khái niệm điện tích, điện trường, điện thế, dòng điện, từ trường, hiện tượng cảm ứng điện từ Faraday và tự cảm).
  • Giảng viên: Tài liệu là nguồn tham khảo phục vụ việc thiết kế đề cương bài tập trên lớp, xây dựng ngân hàng câu hỏi thi kết thúc học phần, các bài kiểm tra định kỳ và bài tập lớn.
  • Người tự học và kỹ sư thực hành: Tài liệu thích hợp cho người học cần ôn tập lại nền tảng giải tích mạch điện để thi tuyển sinh sau đại học (Cao học chuyên ngành Kỹ thuật Điện, Kỹ thuật Điều khiển), hoặc các kỹ sư cần tra cứu nhanh phương pháp tính toán sơ đồ thay thế tương đương và bù công suất phản kháng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế chuyên biệt cho sinh viên đại học và cao đẳng thuộc các khối ngành Kỹ thuật Điện, Điện tử, Tự động hóa, Viễn thông và Cơ điện tử đang học học phần Lý thuyết Mạch điện / Giải tích Mạch điện. Ngoài ra, tài liệu phù hợp với người ôn thi cao học các ngành kỹ thuật liên quan hoặc kỹ sư cần củng cố phương pháp giải tích mạng điện.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các học phần Toán cao cấp (đặc biệt là đại số tuyến tính, hệ phương trình đại số, số phức, vi tích phân) và Vật lý đại cương (phần điện từ học). Kỹ năng tính toán thành thạo với máy tính cầm tay trong việc xử lý số phức và hệ phương trình nhiều ẩn là điều kiện bắt buộc để thực hiện các bài toán trong Chương 2 và Chương 3.

3. Điểm khác biệt với giáo trình khác?

Tài liệu tập trung trực tiếp vào cấu trúc bài tập thực hành, lược bỏ phần lý thuyết dàn trải để đi thẳng vào việc rèn luyện thuật toán giải mạch. Cấu trúc bài tập tích hợp các nội dung kỹ thuật then chốt như nguồn phụ thuộc, mạch ghép hỗ cảm có xét cực tính, bài toán bù công suất phản kháng và nghiệm lại cân bằng công suất, đi kèm phần đáp số và hướng dẫn giải cho các bài điển hình.

4. Làm sao để tự học hiệu quả?

Người học nên bắt đầu bằng việc đọc kỹ sơ đồ mạch, tự thiết lập hệ phương trình theo định luật Kirchhoff hoặc các phương pháp thế nút/dòng mắt lưới trước khi giải số học. Sau khi tìm ra kết quả, cần đối chiếu với phần "ĐÁP SỐ – HƯỚNG DẪN" và luôn chủ động kiểm tra lại tính đúng đắn bằng phương pháp cân bằng công suất ($P_{\text{phát}} = P_{\text{thu}}$).

5. Có tài liệu bổ trợ nào kèm theo?

Đi kèm với tập bài tập này, người học nên tham khảo giáo trình lý thuyết chuẩn về "Lý thuyết Mạch điện" hoặc "Cơ sở Kỹ thuật Điện", bảng tra cứu công thức số phức, và sử dụng các phần mềm mô phỏng mạch điện chuyên dụng (như MATLAB/Simulink, PSpice, NI Multisim) để kiểm chứng lại các dạng sóng tức thời, đồ thị vectơ và đặc tính biên tần của các mạch bài tập.

Kết luận

Tài liệu "Bài Tập Giải Tích Mạch Điện Dễ Hiểu" là tài liệu học tập thực hành có tính hệ thống cao, bao quát đầy đủ ba khối kiến thức trọng tâm của giải tích mạch: mạch một chiều DC, mạch xoay chiều hình sin xác lập AC và các phương pháp giải tích mạng tổng quát cùng mạch hỗ cảm.

Lộ trình học tập khuyến nghị dành cho người học là tuần tự làm chủ kỹ năng biến đổi tương đương và định luật Kirchhoff tại Chương 1, chuyển dịch năng lực phân tích sang miền tần số phức và đồ thị vectơ tại Chương 2, trước khi hoàn thiện kỹ năng giải quyết các mạng điện phức tạp bằng phương pháp thế nút, dòng mắt lưới và định lý Thévenin tại Chương 3. Việc kết hợp chặt chẽ giữa tính toán giải tích tay và kiểm chứng qua phần mềm mô phỏng mạch điện sẽ giúp tối ưu hóa hiệu quả tiếp thu môn học này.
