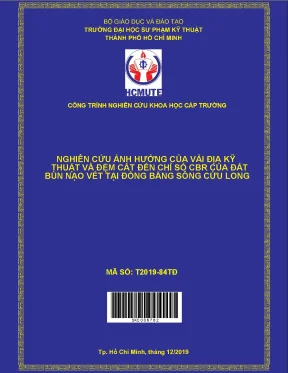

Nghiên Cứu Ảnh Hưởng Của Vải Địa Kỹ Thuật Và Đệm Cát Đến Chỉ Số CBR Của Đất Bùn Nạo Vét Đồng Bằng Sông Cửu Long
Tóm tắt nghiên cứu
Nghiên cứu này giải quyết bài toán cấp bách về địa kỹ thuật và môi trường tại khu vực Đồng bằng sông Cửu Long (ĐBSCL): Làm thế nào để tận dụng nguồn bùn nạo vét lòng sông làm vật liệu san lấp thay thế cát tự nhiên mà vẫn đảm bảo khả năng chịu tải của nền công trình? Đề tài thực hiện khảo sát toàn diện thông qua mô hình thí nghiệm CBR hiện trường kích thước lớn ($90 \times 90\text{ cm}$) theo tiêu chuẩn ASTM D4429, kết hợp với mô phỏng phần tử hữu hạn trên phần mềm Plaxis 2D để đánh giá hiệu ứng gia cường của tổ hợp đệm cát và vải địa kỹ thuật không dệt.
Các phát hiện thực nghiệm cốt lõi chỉ ra rằng:
- Việc kết hợp đệm cát và vải địa kỹ thuật giúp tăng chỉ số CBR của đất bùn sét từ 22,93% đến 65,88% ở điều kiện không bão hòa.
- Chiều dày đệm cát tối ưu được xác định chính xác ở mức $40\text{ mm}$, mang lại tỷ lệ gia tăng áp lực nén $R$ cao nhất.
- Cát hạt to thể hiện hiệu quả vượt trội so với cát hạt nhỏ nhờ góc ma sát trong lớn hơn ($\varphi = 41^\circ$ so với $36^\circ$).
- Mô hình Plaxis 2D chứng minh lực kéo trong vải địa kỹ thuật đạt cực đại tại vị trí tim truyền tải và phân bố giảm dần về hai biên, phản ánh rõ hiệu ứng màng căng (membrane effect).
- Khi ngâm bão hòa không có tải trọng đè hở mặt, chỉ số CBR sụt giảm nghiêm trọng tới $97%$, khẳng định tầm quan trọng sống còn của việc che chắn và bảo vệ biên thoát nước trong thi công thực tế.
Nghiên cứu cung cấp cơ sở dữ liệu khoa học tin cậy để tối ưu hóa quy trình thiết kế nền đắp gia cường, mở ra hướng đi bền vững cho công tác san lấp mặt bằng tại khu vực Tây Nam Bộ.
Bối cảnh và tầm quan trọng
Thực trạng khan hiếm cát san lấp và sức ép hạ tầng tại ĐBSCL
Tại khu vực Đồng bằng sông Cửu Long, hầu hết các công trình hạ tầng giao thông và đô thị đều đòi hỏi khối lượng tôn tạo mặt bằng rất lớn, với chiều cao đắp thường dao động từ $3\text{ m}$ đến $5\text{ m}$ nhằm vượt đỉnh lũ định kỳ. Nguồn vật liệu truyền thống hoàn toàn phụ thuộc vào cát khai thác từ hệ sinh thái sông Tiền và sông Hậu. Tuy nhiên, sự khai thác cát quá mức đã dẫn đến tình trạng cạn kiệt tài nguyên, gây biến đổi thủy triều dòng chảy, xói lở bờ sông nghiêm trọng và đẩy giá thành xây dựng lên rất cao.
Nghịch lý bùn nạo vét và rào cản kỹ thuật
Song song với tình trạng thiếu hụt cát, công tác duy tu, khơi thông luồng lạch và nạo vét mạng lưới kênh rạch nông nghiệp hàng năm phát sinh lượng bùn thải khổng lồ lên tới hơn $1\text{ triệu m}^3/\text{năm}$. Nguồn bùn thải này nếu đắp tràn lan lên bờ kè sẽ làm tăng tải trọng biên gây sạt trượt, hoặc xả thải bừa bãi gây ô nhiễm môi trường trầm trọng.
Về mặt cơ lý, đất bùn nạo vét tại ĐBSCL thuộc nhóm trầm tích Holocen có hệ số rỗng rất lớn ($e = 1{,}44$), độ ẩm tự nhiên cao ($w \approx 54{,}4%$), tính nén lún cao và sức kháng cắt cực thấp. Theo quy chuẩn thiết kế đường ô tô hiện hành (TCVN 4054:2005), đất bùn nguyên trạng bị cấm sử dụng trực tiếp làm nền đắp nền đường.
Khoảng trống nghiên cứu và tính cấp thiết
Mặc dù đã có nhiều công trình nghiên cứu sử dụng vải địa kỹ thuật hay bấc thấm để xử lý nền đất yếu, nhưng các khảo sát thực nghiệm quy mô hiện trường về chỉ số CBR (California Bearing Ratio) của đất bùn nạo vét được đầm chặt kết hợp xen kẹp lớp đệm cát - vải địa kỹ thuật vẫn còn rất hạn chế. Nghiên cứu của Ts. Nguyễn Minh Đức cùng nhóm tác giả tại Trường Đại học Sư phạm Kỹ thuật TP.HCM (Mã số đề tài: T2019-84TĐ) đã lấp đầy khoảng trống này, mang lại giá trị thực tiễn cao trong việc chuyển đổi phế thải nạo vét thành nguồn vật liệu địa kỹ thuật hữu ích.
Methodology và approach
Thiết kế nghiên cứu và đối tượng vật liệu
Nghiên cứu áp dụng phương pháp tiếp cận kết hợp giữa thực nghiệm cơ học đất trong phòng, thử nghiệm mô hình hiện trường bán quy mô và mô phỏng số phần tử hữu hạn (FEM).
+-------------------------------------------------------------------------------+
| QUY TRÌNH NGHIÊN CỨU |
+-------------------------------------------------------------------------------+
| 1. Đặc trưng vật liệu: |
| - Đất bùn nạo vét Sông Hậu (Long Xuyên, An Giang): Nhóm CL, PI = 26,7 |
| - Vải địa kỹ thuật không dệt: Khối lượng 125 g/m2, Kháng kéo 9 kN/m |
| - Cát đệm (Dr = 80%): Cát hạt to (phi = 41 độ) & Cát hạt nhỏ (phi = 36 độ)|
+-------------------------------------------------------------------------------+
|
v
+-------------------------------------------------------------------------------+
| 2. Thí nghiệm CBR hiện trường (ASTM D4429): |
| - Khuôn thử kích thước lớn 90x90 cm, chiều dày 10-30 cm |
| - Khung gia tải phản lực 500 kg, tốc độ xuyên chuẩn 1,27 mm/phút |
| - Khảo sát các biến số: Bề dày đệm cát (20-150 mm), Loại cát, Ngâm nước |
+-------------------------------------------------------------------------------+
|
v
+-------------------------------------------------------------------------------+
| 3. Phân tích số Plaxis 2D: |
| - Mô hình Mohr-Coulomb kết hợp phân tích ngược đàn hồi (E_đất = 27,58 MPa)|
| - Xác thực chuyển vị chùy xuyên (Sai số < 1%) |
| - Khảo sát trường lực kéo màng (Tensile Force) trong vải địa kỹ thuật |
+-------------------------------------------------------------------------------+
- Đất bùn nạo vét: Lấy tại lòng sông Hậu (TP. Long Xuyên, An Giang), phân loại theo USCS là đất sét dẻo thấp (CL), chỉ số dẻo $\text{PI} = 26{,}7$, giới hạn chảy $\text{LL} = 51{,}3%$, giới hạn dẻo $\text{PL} = 24{,}7%$. Đầm nén theo tiêu chuẩn ASTM D698 xác định độ ẩm tối ưu $\text{OMC} = 18{,}5%$, dung trọng khô lớn nhất $\gamma_{d\text{max}} = 1{,}665\text{ g/cm}^3$, góc ma sát trong $\varphi = 29^\circ$ và lực dính $c = 53{,}1\text{ kPa}$.
- Vải địa kỹ thuật không dệt: Trọng lượng $125\text{ g/m}^2$, chiều dày $1{,}5\text{ mm}$, cường độ kéo đứt theo phương dọc $9{,}0\text{ kN/m}$, độ giãn dài khi đứt $62{,}5%$, kích thước lỗ mở $O_{90} = 0{,}12\text{ mm}$, hệ số thấm $170\text{ l/m}^2/\text{giây}$.
- Đệm cát: Hai loại cát sạch (SP) cấp phối kém:
- Cát hạt to: Mô-đun độ lớn cao, khối lượng riêng khô $\gamma_d = 1{,}616\text{ g/cm}^3$ tại độ chặt tương đối $D_r = 80%$, góc ma sát trong $\varphi = 41^\circ$.
- Cát hạt nhỏ: Khối lượng riêng khô $\gamma_d = 1{,}506\text{ g/cm}^3$ tại $D_r = 80%$, góc ma sát trong $\varphi = 36^\circ$.
Kỹ thuật đo đạc và kiểm soát sai số
Mô hình hiện trường chế tạo trong khuôn kích thước $90 \times 90\text{ cm}$, bề dày tổng thể từ $10\text{ cm}$ đến $30\text{ cm}$. Đất bùn được đầm nén phân tầng ($5\text{ cm}$/lớp) ở độ ẩm tối ưu. Cấu trúc gia cường dạng sandwich gồm 2 lớp vải địa kỹ thuật kẹp giữa là lớp đệm cát dày biến thiên: $20\text{ mm}$, $40\text{ mm}$, $80\text{ mm}$, và $150\text{ mm}$.
Thí nghiệm xuyên CBR được thực hiện tại 5 vị trí độc lập trên mỗi mẫu nhằm loại trừ ảnh hưởng hiệu ứng biên (khoảng cách giữa các điểm thử và từ điểm thử đến mép biên luôn $\ge 25\text{ cm}$, vượt xa quy chuẩn tối thiểu $17\text{ cm}$ của ASTM D4429). Hệ thống gia tải sử dụng khung phản lực đối trọng $500\text{ kg}$, tốc độ kích $1{,}27\text{ mm/phút}$ ($0{,}02\text{ mm/s}$). Dữ liệu lực - biến dạng được ghi nhận liên tục ở các mốc chiều sâu xuyên từ $0{,}64\text{ mm}$ đến $10\text{ mm}$. Sai số tính toán CBR trung bình giữa các lần thử đều được kiểm soát nghiêm ngặt dưới $5%$.
Phát hiện chính
+------------------------------------------------------------------------------+
| BẢNG TỔNG HỢP KẾT QUẢ CHỈ SỐ CBR VÀ GIA TĂNG |
+------------------------------------+-----------+-----------+-----------------+
| Cấu hình mẫu thử nghiệm | CBR1 | CBR2 | % Gia tăng CBR |
| | (2.54 mm) | (5.08 mm) | (So với chuẩn) |
+------------------------------------+-----------+-----------+-----------------+
| Đất nền không gia cường | 6.47% | 7.57% | Gốc (0%) |
| Gia cường vải địa (Lớp đất 10cm) | 11.14% | 12.96% | +71.20% |
| Gia cường Cát hạt nhỏ (Dày 20mm) | 7.31% | 8.35% | +22.93% |
| Gia cường Cát hạt nhỏ (Dày 40mm) | 11.63% | 12.18% | +53.52% |
| Gia cường Cát hạt nhỏ (Dày 80mm) | 9.19% | 10.15% | +34.08% |
| Gia cường Cát hạt to (Dày 20mm) | 8.68% | 10.74% | +38.40% |
| Gia cường Cát hạt to (Dày 40mm) | 11.15% | 12.56% | +65.88% |
| Gia cường Cát hạt to (Dày 80mm) | 9.95% | 11.34% | +49.80% |
| Mẫu ngâm bão hòa 96h (Không đè) | 0.22% | 0.30% | -97.30% |
+------------------------------------+-----------+-----------+-----------------+
1. Tồn tại chiều dày đệm cát tối ưu ở mức 40 mm
Dữ liệu thực nghiệm bác bỏ giả định trực quan cho rằng "lớp đệm cát càng dày thì sức chịu tải CBR càng cao". Kết quả kiểm tra chỉ số CBR tại cả hai mốc độ xuyên $2{,}54\text{ mm}$ và $5{,}08\text{ mm}$ đều xác lập giá trị đỉnh tại chiều dày đệm cát $40\text{ mm}$.
- Khi lớp cát mỏng ($20\text{ mm}$), khả năng tán xạ ứng suất và lực ma sát tương tác chưa được phát huy đầy đủ.
- Khi lớp cát tăng lên $80\text{ mm}$ và $150\text{ mm}$, hiệu ứng khóa liên kết giữa 2 lớp vải địa bị giảm đi, làm giảm độ cứng tổng thể của tổ hợp cấu trúc sandwich.
2. Ưu thế vượt trội của cát hạt to
Cát hạt to tạo ra mức gia tăng CBR vượt bậc ($38{,}40% - 65{,}88%$) so với cát hạt nhỏ ($22{,}93% - 53{,}52%$). Nhờ góc ma sát trong cao hơn hẳn ($41^\circ$ so với $36^\circ$), cát hạt to cung cấp khả năng chống trượt cắt nội tại lớn hơn khi chịu tải nén cục bộ từ chùy xuyên. Sự phân hóa này thể hiện rõ rệt nhất khi chiều dày lớp đệm đạt từ $40\text{ mm}$ trở lên.
3. Quy luật huy động lực kéo màng (Membrane Effect)
Giá trị $\text{CBR}_2$ (ở độ xuyên $5{,}08\text{ mm}$) luôn lớn hơn $\text{CBR}_1$ (ở độ xuyên $2{,}54\text{ mm}$). Phân tích số Plaxis 2D khẳng định:
- Vải địa kỹ thuật cần một độ võng uốn biến dạng nhất định để bắt đầu huy động sức kháng kéo dọc trục.
- Ứng suất kéo trong vải đạt giá trị lớn nhất tại tâm chùy xuyên ($13{,}79\text{ kN/m}$ tại độ xuyên $5{,}08\text{ mm}$) và giảm dần về 2 biên neo.
- Mối tương quan giữa mức gia tăng $\Delta\text{CBR}$ và lực kéo màng huy động diễn ra hoàn toàn tuyến tính.
4. Tác động suy giảm cường độ nghiêm trọng khi ngâm bão hòa tự do
Khi bị ngâm bão hòa trong nước suốt 96 giờ mà không có lớp gia tải bảo vệ bên trên, chỉ số CBR của mẫu gia cường bị sụt giảm tới $97{,}0% - 97{,}3%$ (từ mức $>10%$ tụt xuống chỉ còn $0{,}22% - 0{,}30%$). Lớp sét bề mặt hút nước, trương nở tự do và hóa bùn nhão, triệt tiêu toàn bộ bề mặt tựa truyền lực khiến hệ gia cường không thể kích hoạt cơ chế chịu tải.
Đóng góp khoa học
+-----------------------------------------------------------------------------------+
| CÁC ĐÓNG GÓP CỦA NGHIÊN CỨU |
+-----------------------------------------------------------------------------------+
| [LÝ THUYẾT] |
| * Làm sáng tỏ cơ chế tương tác 3 thành phần: Đất sét - Vải địa kỹ thuật - Đệm cát |
| * Định lượng hóa mối quan hệ tuyến tính giữa lực kéo màng và độ gia tăng CBR |
+-----------------------------------------------------------------------------------+
| [PHƯƠNG PHÁP] |
| * Phát triển quy trình thử nghiệm CBR hiện trường bán quy mô lớn (90x90 cm) |
| * Thiết lập mô hình phân tích ngược Plaxis 2D đạt độ chuẩn xác cao (Sai số < 1%) |
+-----------------------------------------------------------------------------------+
| [THỰC TIỄN & CHÍNH SÁCH] |
| * Cung cấp thông số thiết kế đệm cát tối ưu (40 mm) giúp tiết kiệm tài nguyên cát |
| * Định hình giải pháp kinh tế tuần hoàn: Tái sử dụng bùn nạo vét thay cát san lấp|
+-----------------------------------------------------------------------------------+
Đóng góp về mặt lý thuyết và học thuật
- Làm sáng tỏ cơ chế làm việc liên hợp: Nghiên cứu phân tích chi tiết cơ chế hoạt động ba thành phần: (1) Đệm cát tạo biên thoát nước nhanh làm giảm áp lực nước lỗ rỗng; (2) Vải địa kỹ thuật đóng vai trò lưới lọc ngăn chặn hạt mịn bùn sét xâm nhập làm tắc đệm cát; (3) Hệ đệm - vải tạo thành màng neo chịu kéo phân bổ đều ứng suất nén.
- Mô hình hóa chính xác ứng xử kéo: Thiết lập hàm tương quan định lượng giữa biến dạng xuyên và lực kéo huy động trong vải địa không dệt, làm sâu sắc thêm lý thuyết tính toán nền đường đắp gia cường geosynthetics.
Giá trị thực tiễn và định hướng chính sách
- Tiêu chuẩn hóa thi công nền đắp: Đưa ra thông số kỹ thuật định lượng cụ thể: khuyến nghị chiều dày lớp đệm cát kẹp giữa nên chọn là $4\text{ cm}$ với cát hạt to đầm chặt $D_r \ge 80%$, tránh lãng phí vật liệu cát đệm dày không cần thiết.
- Bảo vệ môi trường và kinh tế tuần hoàn: Đề xuất giải pháp kỹ thuật khả thi cho phép tái sử dụng an toàn hàng triệu mét khối bùn nạo vét tại ĐBSCL, giảm thiểu nạn "cát tặc", bảo vệ dòng chảy sông ngòi và hạ giá thành thi công các công trình giao thông nông thôn và đê bao chống lũ.
Đối tượng quan tâm
- Kỹ sư Địa kỹ thuật và Giao thông công trình: Ứng dụng trực tiếp thông số đệm cát $40\text{ mm}$ và vải địa kỹ thuật không dệt vào hồ sơ thiết kế bản vẽ thi công nền đường đắp, đường cứu sinh nông thôn trên nền đất yếu.
- Nhà thầu thi công & Chủ đầu tư san lấp: Nắm vững giải pháp thay thế cốt liệu để tối ưu hóa bài toán chi phí san lấp mặt bằng vượt lũ, đồng thời lưu ý biện pháp che chắn mặt bằng tránh ngâm bão hòa hở.
- Cơ quan quản lý Nhà nước (Sở GTVT, Sở TN&MT khu vực ĐBSCL): Tham khảo làm căn cứ xây dựng sổ tay hướng dẫn kỹ thuật hoặc quy chuẩn địa phương về việc tái chế, sử dụng bùn nạo vét luồng tàu làm vật liệu đắp.
- Giảng viên, Học viên Cao học & Nghiên cứu sinh: Làm tài liệu tham khảo chuyên sâu cho các đề tài luận văn, luận án về giải pháp gia cường nền đất yếu bằng vật liệu tổng hợp (Geosynthetics) và phân tích phần tử hữu hạn trên Plaxis.
FAQ (Câu hỏi thường gặp)
1. Phát hiện quan trọng nhất của đề tài này là gì?
Phát hiện mang tính ứng dụng cao nhất là việc xác lập bề dày đệm cát tối ưu $40\text{ mm}$. Mức bề dày này giúp chỉ số CBR đạt cực đại (tăng đến $65{,}88%$ với cát hạt to). Việc tăng bề dày cát lên $80\text{ mm}$ hay $150\text{ mm}$ không làm tăng thêm độ chịu tải mà ngược lại còn làm giảm hiệu quả gia cường của kết cấu sandwich.
2. Phương pháp nghiên cứu của đề tài có điểm gì nổi bật?
Tác giả đã thiết kế mô hình thí nghiệm CBR hiện trường kích thước lớn ($90 \times 90\text{ cm}$) theo chuẩn ASTM D4429 để khử bỏ hoàn toàn hiệu ứng biên của khuôn trụ phòng thí nghiệm truyền thống. Đồng thời, mô phỏng số trên Plaxis 2D sử dụng phân tích ngược (back-analysis) đạt sai số so với đo đạc thực tế dưới $1%$.
3. Kết quả này có thể tổng quát hóa cho mọi loại đất bùn yếu không?
Kết quả áp dụng trực tiếp và chính xác nhất cho nhóm đất sét dẻo thấp (CL) có đặc tính tương đương bùn trầm tích sông Hậu/sông Tiền. Đối với các loại bùn sét hữu cơ (OH) hoặc bùn sét có tính dẻo rất cao (CH), cần hiệu chỉnh lại độ ẩm đầm nén tối ưu (OMC) và tiến hành thí nghiệm cắt trực tiếp để xác định lại các thông số đầu vào.
4. Đề tài mở ra những bước nghiên cứu tiếp theo (Next Steps) nào?
Các hướng phát triển tiếp theo bao gồm:
- Khảo sát ứng xử mỏi của nền gia cường dưới tác dụng của tải trọng động lặp chu kỳ từ phương tiện giao thông.
- Nghiên cứu phối trộn thêm hàm lượng nhỏ phụ gia hóa học (vôi, xi măng, tro bay) để ổn định bề mặt chống hóa mềm khi ngâm nước.
- Xây dựng mô hình thí nghiệm trên quy mô đê bao/đoạn đường thực nghiệm ngoài hiện trường dài hạn.
5. Trong thi công thực tế, cần lưu ý đặc biệt điều gì từ kết quả ngâm bão hòa?
Thí nghiệm cho thấy CBR giảm đến $97%$ khi ngâm bão hòa mà không có tải đè. Do đó, trong thực tế tuyệt đối không được để hở lớp bùn sét tiếp xúc trực tiếp với nước mặt. Bắt buộc phải thi công ngay lớp mặt đường/lớp phủ gia tải kín khít bên trên để khóa chặt bề mặt, ngăn chặn hiện tượng trương nở tự do của đất sét.
Kết luận
Công trình nghiên cứu của Ts. Nguyễn Minh Đức đã chứng minh một cách thuyết phục tính khả thi về mặt kỹ thuật của giải pháp gia cường đất bùn nạo vét bằng tổ hợp vải địa kỹ thuật không dệt và lớp đệm cát mỏng $40\text{ mm}$. Giải pháp này không chỉ nâng cao vượt bậc sức chịu tải CBR của nền đất đắp mà còn giải quyết đồng thời hai thách thức lớn tại Đồng bằng sông Cửu Long: xử lý môi trường bùn thải nạo vét và giảm thiểu áp lực khai thác cát tự nhiên.
Để sớm thương mại hóa và ứng dụng đại trà, các đơn vị quản lý hạ tầng và doanh nghiệp xây dựng cần đẩy mạnh triển khai các dự án thí điểm quy mô tuyến, hoàn thiện hướng dẫn định mức thi công, hướng tới một nền xây dựng xanh và bền vững.
