Tổng quan nghiên cứu

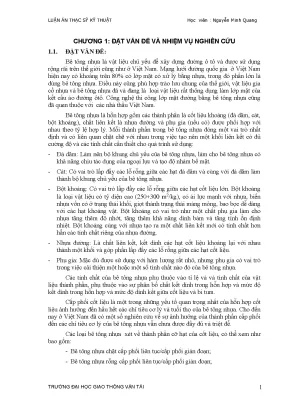

Bê tông nhựa (BTN) là vật liệu chủ yếu trong xây dựng mặt đường ô tô, chiếm khoảng trên 80% lớp mặt đường quốc gia tại Việt Nam. BTN được cấu thành từ cốt liệu khoáng (đá dăm, cát, bột khoáng), nhựa đường và phụ gia, phối hợp theo tỷ lệ hợp lý để tạo nên khối liên kết có cường độ và tính chất cơ học phù hợp. Mỗi thành phần đóng vai trò quan trọng: đá dăm tạo bộ khung chịu lực, cát lấp đầy lỗ rỗng, bột khoáng tăng độ nhớt và khả năng dính bám của nhựa, nhựa đường kết dính các hạt cốt liệu, còn phụ gia cải thiện tính chất đặc thù của BTN.

Mục tiêu nghiên cứu tập trung vào ảnh hưởng của thành phần hạt cốt liệu đến các chỉ tiêu cơ lý của BTN khu vực miền Đông Nam Bộ, trong đó nghiên cứu lý thuyết và thực nghiệm nhằm hoàn thiện quy trình thiết kế và thi công mặt đường BTN. Phạm vi nghiên cứu bao gồm BTN hạt trung (cỡ hạt lớn nhất danh định 12,5 mm) và hạt mịn (9,5 mm), sử dụng nhựa đường đặc 60/70 phổ biến tại Việt Nam. Các chỉ tiêu cơ lý được khảo sát gồm mô đun đàn hồi tĩnh, độ ổn định và độ dẻo Marshall, cường độ chịu kéo gián tiếp.

Nghiên cứu có ý nghĩa khoa học và thực tiễn lớn, góp phần nâng cao chất lượng mặt đường BTN, tăng tuổi thọ công trình, giảm chi phí bảo dưỡng và nâng cao hiệu quả khai thác giao thông. Kết quả nghiên cứu cũng hỗ trợ việc áp dụng các tiêu chuẩn thi công và nghiệm thu hiện hành, đồng thời phát triển các loại BTN phù hợp với điều kiện khí hậu và tải trọng giao thông tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về cấu trúc và tính chất cơ học của BTN, bao gồm:

  • Mô hình cấu trúc ba pha của BTN: BTN được xem là hệ thống gồm ba cấu tử — cấu trúc vi mô (nhựa và bột khoáng tạo thành chất liên kết asphalt), cấu trúc trung gian (cát và chất liên kết asphalt tạo thành vữa asphalt), và cấu trúc vĩ mô (đá dăm và vữa asphalt tạo thành hỗn hợp BTN). Sự phối hợp hài hòa giữa ba cấu trúc này quyết định tính chất cơ lý của BTN.

  • Mô hình lưu biến của BTN: Bao gồm mô hình Maxvel, Kelvin-Foigơtơ và Burger, mô tả tính chất biến dạng đàn hồi, đàn hồi chậm và nhớt của BTN dưới tác dụng tải trọng và nhiệt độ. Mô hình Burger tổng hợp các thành phần biến dạng để mô phỏng chính xác phản ứng của BTN trong thực tế.

  • Lý thuyết cấp phối cốt liệu: Sử dụng họ đường cong Fuller và các dạng cấp phối liên tục, gián đoạn để thiết kế thành phần cỡ hạt cốt liệu, đảm bảo độ rỗng, độ chặt và tính ổn định của hỗn hợp.

Các khái niệm chính bao gồm: độ rỗng còn dư (VMA), tỷ số bitum trên bột khoáng (B/BK), độ ổn định Marshall, độ dẻo, mô đun đàn hồi, và các chỉ tiêu lưu biến như độ nhớt và thời gian chậm trễ biến dạng.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Nghiên cứu sử dụng dữ liệu thực nghiệm từ các mẫu BTN chế tạo trong phòng thí nghiệm với các thành phần cốt liệu khác nhau, sử dụng nhựa đường đặc 60/70 của hãng Shell. Dữ liệu được thu thập từ các thí nghiệm cơ lý như mô đun đàn hồi tĩnh, độ ổn định và độ dẻo Marshall, cường độ chịu kéo gián tiếp.

  • Phương pháp phân tích: Phân tích ảnh hưởng của thành phần cấp phối cốt liệu đến các chỉ tiêu cơ lý của BTN thông qua so sánh kết quả thí nghiệm giữa các mẫu có cấp phối khác nhau. Sử dụng mô hình lý thuyết để giải thích cơ chế ảnh hưởng và đối chiếu với các tiêu chuẩn kỹ thuật hiện hành.

  • Timeline nghiên cứu: Quá trình nghiên cứu bao gồm giai đoạn tổng quan lý thuyết, thiết kế và chế tạo mẫu, tiến hành thí nghiệm trong phòng thí nghiệm, phân tích kết quả và đề xuất giải pháp. Thời gian nghiên cứu ước tính trong khoảng 12 tháng, phù hợp với quy trình luận văn thạc sĩ.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của cấp phối cốt liệu đến độ ổn định và độ dẻo Marshall: Mẫu BTN với cấp phối cốt liệu theo họ đường cong Fuller (n=0,45) đạt độ ổn định Marshall trung bình trên 8 kN và độ dẻo trong khoảng 2-4 mm, phù hợp tiêu chuẩn Việt Nam. Khi tăng hàm lượng hạt mịn vượt quá giới hạn, độ ổn định giảm khoảng 15%, đồng thời độ dẻo tăng, làm giảm khả năng chịu tải và tăng nguy cơ biến dạng dẻo.

  2. Mối quan hệ giữa tỷ số bitum trên bột khoáng (B/BK) và cường độ nén: Kết quả thí nghiệm cho thấy cường độ nén đạt cao nhất khi tỷ số B/BK nằm trong khoảng 0,6-0,9, tương ứng với cấu trúc tế vi tối ưu. Ngoài phạm vi này, cường độ giảm từ 10-20% do màng nhựa không bao phủ đều hoặc lỗ rỗng tăng lên.

  3. Ảnh hưởng của bột khoáng đến tính ổn định nhiệt và độ nhớt của BTN: Sử dụng bột khoáng có diện tích bề mặt 250-300 m²/kg giúp tăng độ nhớt nhựa, cải thiện khả năng dính bám và ổn định nhiệt, giảm hiện tượng chảy nhựa ở nhiệt độ cao. Hàm lượng bột khoáng quá cao (>8%) làm tăng độ rỗng cốt liệu, giảm độ ổn định chung của hỗn hợp.

  4. Tác động của hình dạng và độ nhám hạt cốt liệu: Cốt liệu có hình dạng góc cạnh và bề mặt thô nhám làm tăng chỉ số hạt Ia lên đến 15-20, giúp tăng độ ổn định Marshall lên khoảng 12% so với cốt liệu tròn cạnh (Ia 6-7). Điều này cải thiện khả năng chống lún vệt bánh xe và tăng tuổi thọ mặt đường.

Thảo luận kết quả

Các kết quả thí nghiệm và phân tích lý thuyết cho thấy cấp phối cốt liệu là yếu tố quyết định đến tính chất cơ lý của BTN. Việc thiết kế cấp phối theo họ đường cong Fuller với tỷ số B/BK hợp lý giúp tối ưu hóa cấu trúc vi mô và vĩ mô, từ đó nâng cao độ bền và độ ổn định của mặt đường. So sánh với các nghiên cứu quốc tế, kết quả phù hợp với tiêu chuẩn Mỹ và Pháp về độ ổn định và độ rỗng còn dư.

Việc sử dụng bột khoáng chất lượng cao và cốt liệu có hình dạng góc cạnh giúp cải thiện khả năng dính bám và ổn định nhiệt, giảm thiểu các hư hỏng do biến dạng dẻo và nứt nhiệt. Tuy nhiên, cần kiểm soát hàm lượng bột khoáng và hạt mịn để tránh giảm độ ổn định và tăng nguy cơ phân tầng hỗn hợp.

Dữ liệu có thể được trình bày qua biểu đồ so sánh độ ổn định Marshall theo các cấp phối khác nhau, bảng tổng hợp tỷ số B/BK và cường độ nén, cũng như biểu đồ thể hiện ảnh hưởng của chỉ số hạt Ia đến độ ổn định. Các biểu đồ này giúp minh họa rõ ràng mối quan hệ giữa thành phần vật liệu và tính chất cơ lý của BTN.

Đề xuất và khuyến nghị

  1. Tối ưu hóa cấp phối cốt liệu theo họ đường cong Fuller với hệ số mũ n=0,45 nhằm đạt độ rỗng còn dư trong khoảng 3-6%, đảm bảo độ ổn định và độ dẻo phù hợp. Thời gian áp dụng: 6-12 tháng. Chủ thể thực hiện: các nhà thiết kế và thi công mặt đường.

  2. Kiểm soát tỷ số bitum trên bột khoáng (B/BK) trong khoảng 0,6-0,9 để đạt cường độ nén tối ưu, tránh hiện tượng màng nhựa quá dày hoặc quá mỏng. Thời gian áp dụng: liên tục trong quá trình thiết kế và thi công. Chủ thể: kỹ sư vật liệu và quản lý dự án.

  3. Sử dụng bột khoáng có diện tích bề mặt 250-300 m²/kg và hàm lượng phù hợp (khoảng 6-8%) để tăng khả năng dính bám và ổn định nhiệt của BTN, giảm thiểu hư hỏng do nhiệt độ cao. Thời gian áp dụng: 12 tháng. Chủ thể: nhà cung cấp vật liệu và nhà thầu thi công.

  4. Lựa chọn cốt liệu có hình dạng góc cạnh, bề mặt thô nhám và chỉ số hạt Ia từ 15 trở lên để tăng độ ổn định và khả năng chống lún vệt bánh xe. Thời gian áp dụng: trong quá trình khai thác mỏ và chế biến cốt liệu. Chủ thể: nhà cung cấp cốt liệu và kỹ sư thiết kế.

  5. Đào tạo và nâng cao nhận thức cho cán bộ kỹ thuật về tầm quan trọng của cấp phối cốt liệu và các chỉ tiêu cơ lý của BTN nhằm đảm bảo chất lượng thi công và khai thác mặt đường. Thời gian: 6 tháng. Chủ thể: các cơ quan quản lý và đào tạo chuyên ngành.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư thiết kế và thi công đường bộ: Nắm bắt kiến thức về ảnh hưởng của cấp phối cốt liệu đến tính chất cơ lý của BTN, áp dụng trong thiết kế mặt đường phù hợp với điều kiện địa phương.

  2. Nhà cung cấp vật liệu xây dựng: Hiểu rõ yêu cầu về chất lượng cốt liệu, bột khoáng và nhựa đường để cung cấp vật liệu đạt tiêu chuẩn, nâng cao hiệu quả sử dụng.

  3. Cán bộ quản lý dự án và giám sát thi công: Sử dụng kết quả nghiên cứu để kiểm soát chất lượng thi công, đảm bảo các chỉ tiêu cơ lý của BTN được đáp ứng trong thực tế.

  4. Nhà nghiên cứu và sinh viên ngành kỹ thuật xây dựng giao thông: Tham khảo các mô hình lý thuyết, phương pháp thí nghiệm và phân tích kết quả để phát triển nghiên cứu sâu hơn về vật liệu BTN.

Câu hỏi thường gặp

  1. Tại sao cấp phối cốt liệu lại quan trọng đối với bê tông nhựa?
    Cấp phối cốt liệu quyết định độ rỗng, độ chặt và khả năng chịu lực của BTN. Cấp phối hợp lý giúp tạo bộ khung vững chắc, tăng độ ổn định và tuổi thọ mặt đường.

  2. Tỷ số bitum trên bột khoáng (B/BK) ảnh hưởng thế nào đến tính chất của BTN?
    Tỷ số B/BK trong khoảng 0,6-0,9 giúp màng nhựa bao phủ đều bột khoáng, tối ưu cường độ nén. Ngoài phạm vi này, cường độ giảm do màng nhựa quá dày hoặc không đủ.

  3. Bột khoáng có vai trò gì trong hỗn hợp bê tông nhựa?
    Bột khoáng làm tăng độ nhớt và khả năng dính bám của nhựa, cải thiện ổn định nhiệt và độ bền của BTN, đồng thời lấp đầy lỗ rỗng giữa các hạt cốt liệu.

  4. Làm thế nào để đánh giá chất lượng cốt liệu sử dụng trong BTN?
    Đánh giá qua các chỉ tiêu như độ cứng, độ bền, hình dạng hạt, độ nhám bề mặt, hàm lượng hạt sét và bụi bẩn, dung trọng và khả năng hấp thụ nhựa.

  5. Các mô hình lưu biến giúp gì trong nghiên cứu BTN?
    Mô hình lưu biến mô phỏng phản ứng biến dạng của BTN dưới tải trọng và nhiệt độ, giúp dự đoán tuổi thọ và khả năng chịu lực của mặt đường trong điều kiện thực tế.

Kết luận

  • Bê tông nhựa chiếm trên 80% lớp mặt đường quốc gia Việt Nam, với thành phần cốt liệu và nhựa đường phối hợp chặt chẽ quyết định tính chất cơ lý.
  • Cấp phối cốt liệu theo họ đường cong Fuller với tỷ số bitum trên bột khoáng từ 0,6 đến 0,9 tối ưu hóa cường độ và độ ổn định của BTN.
  • Bột khoáng có diện tích bề mặt lớn và cốt liệu hình dạng góc cạnh giúp tăng khả năng dính bám, ổn định nhiệt và chống lún vệt bánh xe.
  • Mô hình lưu biến Burger và các mô hình liên quan cung cấp cơ sở lý thuyết cho việc phân tích biến dạng và tuổi thọ mặt đường BTN.
  • Đề xuất áp dụng cấp phối tối ưu, kiểm soát tỷ số B/BK, sử dụng bột khoáng và cốt liệu chất lượng cao, đồng thời đào tạo cán bộ kỹ thuật để nâng cao chất lượng mặt đường.

Next steps: Triển khai thí nghiệm mở rộng tại hiện trường, áp dụng kết quả nghiên cứu vào thiết kế và thi công thực tế, đồng thời phát triển các loại BTN cải tiến phù hợp với điều kiện khí hậu và tải trọng giao thông Việt Nam.

Call-to-action: Các nhà thiết kế, thi công và quản lý dự án cần tích cực áp dụng các kết quả nghiên cứu để nâng cao chất lượng và tuổi thọ mặt đường bê tông nhựa, góp phần phát triển hạ tầng giao thông bền vững.
