Giới thiệu dự án

Trong ngành công nghiệp sản xuất thiết bị bảo hộ cá nhân (PPE), mũ bảo hiểm xe máy là trang bị an toàn bắt buộc, chịu sự kiểm soát nghiêm ngặt theo các tiêu chuẩn quốc tế và quốc gia (như QCVN 2:2008/BKHCN, ECE 22.05, DOT FMVSS 218). Móc khóa quai nón (helmet buckle / quick-release buckle) là chi tiết chịu lực then chốt, giữ vai trò cố định mũ vào đầu người lái xe trong quá trình vận hành và khi xảy ra va chạm.

Khí hậu nhiệt đới tại Việt Nam có nền nhiệt môi trường biến thiên từ $30^\circ\text{C}$ đến hơn $40^\circ\text{C}$, nhiệt độ bề mặt hấp thụ bức xạ mặt trời trên mũ bảo hiểm có thể vượt ngưỡng $50^\circ\text{C}$. Dưới tác động kết hợp của tải trọng đóng/mở chu kỳ (cyclic latching/unlatching), rung động cơ học khi xe chạy và nền nhiệt độ cao, vật liệu polymer nhiệt dẻo như Polyethylene (PE) bị suy giảm cơ tính nghiêm trọng do hiện tượng mỏi cơ nhiệt (Thermo-Mechanical Fatigue) và trễ nhiệt (Hysteretic Heating).

        +-------------------------------------------------------------+
        |                 MÔ HÌNH TÁC ĐỘNG ĐA TRƯỜNG BIẾN             |
        +-------------------------------------------------------------+
        |  1. Tải cơ học chu kỳ       |  2. Tần số tác động (1-10 Hz) |
        |     (Ứng suất đóng/mở ngàm) |     (Tích tụ năng lượng uốn)  |
        +-------------------------------------------------------------+
                                       |
                                       v
        +-------------------------------------------------------------+
        |  Hiện tượng Trễ nhiệt (Hysteretic Heating) + Nhiệt độ ngoài  |
        |  Khả năng dẫn nhiệt kém -> Tích tụ nhiệt tại chân ngàm      |
        +-------------------------------------------------------------+
                                       |
                                       v
        +-------------------------------------------------------------+
        |  Tập trung ứng suất -> Khởi sinh vết nứt mỏi (Crack Origin) |
        |  Suy giảm số chu kỳ phá hủy ($N_f$) tại $30^\circ\text{C}$ - $40^\circ\text{C}$       |
        +-------------------------------------------------------------+

Vấn đề kỹ thuật (Problem Statement)

Hầu hết các hỏng hóc của móc khóa nhựa trong thực tế không bắt nguồn từ hiện tượng quá tải tĩnh một lần (static ultimate failure), mà do phá hủy mỏi (fatigue failure) ở mức ứng suất thấp hơn nhiều so với giới hạn bền kéo ($\sigma_u$) và giới hạn chảy ($\sigma_y$). Nhựa Polyethylene có hệ số dẫn nhiệt rất thấp ($k \approx 0.33 - 0.52\text{ W/m}\cdot\text{K}$), dẫn đến khả năng tản nhiệt nội sinh kém khi biến dạng uốn chu kỳ lặp lại. Sự kết hợp giữa nhiệt độ môi trường tăng cao ($30^\circ\text{C} \to 40^\circ\text{C}$) và tần số đóng/mở ngàm làm gia tốc quá trình đứt gãy chuỗi polymer, gây nứt mỏi sớm tại các góc lượn chân ngàm khóa.

Mục tiêu nghiên cứu

  1. Xây dựng mô hình vật liệu Polyethylene (PE) tích hợp các tham số biến dạng - tuổi thọ (Strain-Life Parameters) và đường cong mỏi ứng suất biên độ xoay chiều (Alternating Stress vs. Mean Stress) ở tần số $5\text{ Hz}$.
  2. Mô phỏng trường ứng suất - biến dạng của móc khóa quai nón bảo hiểm dưới tải trọng uốn/gài bằng phương pháp phần tử hữu hạn (FEA) trên môi trường ANSYS Static Structural.
  3. Dự đoán tuổi thọ mỏi ($Life$), độ tích lũy hư hỏng ($Damage$) và hệ số an toàn ($Safety\ Factor$) bằng phần mềm chuyên dụng nCode DesignLife v16 ở hai cấp nhiệt độ $30^\circ\text{C}$ và $40^\circ\text{C}$.
  4. Thực nghiệm kiểm chứng độ bền mỏi của sản phẩm trên máy thử mỏi chuyên dụng cho chi tiết nhựa, đối soát và đánh giá độ chính xác của mô hình mô phỏng.

Phạm vi và giới hạn

  • Đối tượng khảo sát: Chi tiết móc khóa gài quai mũ bảo hiểm dân dụng chế tạo từ nhựa Polyethylene (PE).
  • Dải kích thước khảo sát: Chi tiết thuộc nhóm sản phẩm nhựa kỹ thuật kích thước nhỏ ($150 \times 200\text{ mm}$).
  • Dải điều kiện biên: Nhiệt độ môi trường $30^\circ\text{C}$ và $40^\circ\text{C}$; tần số thử nghiệm tiêu chuẩn $5\text{ Hz}$ theo tiêu chuẩn ASTM D7791 và ASTM D638.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp đánh giá Ưu điểm Nhược điểm / Hạn chế Chi phí & Thời gian
Thực nghiệm phá hủy truyền thống Số liệu đo thực tế trên mẫu thật, độ tin cậy cơ lý trực quan. Không thể khảo sát trường ứng suất nội tại; tốn kém chi phí chế tạo khuôn mẫu thử nghiệm; chu kỳ thử mỏi kéo dài. Chi phí cao, thời gian từ 4 - 8 tuần cho mỗi vòng lặp thiết kế.
Mô phỏng tĩnh cổ điển (Linear FEA) Nhanh chóng xác định được vị trí tập trung ứng suất Von-Mises tối đa. Không đánh giá được phá hủy mỏi chu kỳ thấp (LCF), bỏ qua ảnh hưởng của trễ nhiệt, tần số tải và độ mỏi dẻo. Chi phí thấp, nhưng rủi ro sai số sản phẩm thực tế lớn.
Mô phỏng liên kết FEA + nCode DesignLife Tích hợp đầy đủ mô hình vật liệu phi tuyến, đường cong $\varepsilon-N$, hiệu chỉnh ứng suất trung bình, mô phỏng chính xác ở các mức nhiệt độ khác nhau. Đòi hỏi dữ liệu thực nghiệm đầu vào về vật liệu chuẩn xác (đường cong $S-N$, thông số Coffin-Manson). Tối ưu hóa chu kỳ phát triển, giảm $65%$ chi phí chế tạo mẫu thử.

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)

  • Must have: Xác lập bộ tham số Strain-Life ($K, b, \varepsilon_f, c, n, H$) của PE; mô hình hóa 3D chính xác biên dạng móc khóa trên Creo Parametric; chia lưới phần tử hữu hạn hội tụ; xuất tensor ứng suất sang nCode DesignLife v16.
  • Should have: Khảo sát đường cong $S-N$ tại tần số $5\text{ Hz}$; phân tích so sánh định lượng tuổi thọ chi tiết tại $30^\circ\text{C}$ và $40^\circ\text{C}$.
  • Could have: Khảo sát phổ mỏi dao động ngẫu nhiên (Vibration Fatigue) mô phỏng rung chấn trên mặt đường gồ ghề.
  • Won't have (lần này): Khảo sát hiện tượng suy giảm cơ lý do bức xạ tia cực tím (UV degradation) kết hợp với hóa chất tẩy rửa.

Thiết kế hệ thống mô phỏng và chu trình tính toán

+-----------------------------------------------------------------------------------+
|                        WORKBENCH INTEGRATION PIPELINE                             |
+-----------------------------------------------------------------------------------+
|  [Creo Parametric 3.0]                                                            |
|       |                                                                           |
|       v (STEP / Parasolid File)                                                   |
|  [ANSYS Engineering Data]                                                         |
|       |-- Isotropic Elasticity: Young's Modulus (E), Poisson's Ratio (mu)         |
|       |-- Alternating Stress - Mean Stress Curves (5 Hz, ASTM D7791)              |
|       +-- Strain-Life Parameters (K, b, epsilon_f, c, n, H)                       |
|       |                                                                           |
|       v                                                                           |
|  [ANSYS Static Structural]                                                        |
|       |-- Mesh Generation (Quadratic Tetrahedron Elements)                        |
|       |-- Boundary Conditions (Fixed Support at slot, Multi-point constraints)    |
|       +-- Applied Load / Displacement (Latching force P, Bending moment M)        |
|       |                                                                           |
|       v (Stress/Strain Tensor Database - .rst)                                    |
|  [nCode DesignLife v16 Engine]                                                    |
|       |-- FEInput Glyph: Load stress results                                      |
|       |-- Material Mapping: Polyethylene Fatigue Properties at T = 30°C / 40°C   |
|       |-- Duty Cycle / Time Series Generator: Repeated latching cycles            |
|       +-- Fatigue Solver Core: Strain-Life (EN) Engine / Morrow Mean Correction   |
|       |                                                                           |
|       v                                                                           |
|  [Outputs Viewer]                                                                 |
|       +--> Life Contours (Chu kỳ đến khi nứt)                                    |
|       +--> Damage Matrix (Tỷ lệ tích lũy hư hỏng)                                 |
|       +--> Safety Factor Contour Plot                                             |
+-----------------------------------------------------------------------------------+

Công nghệ và công cụ sử dụng

  • CAD Modeling Engine: Creo Parametric 3.0 (xây dựng biên dạng ngàm kẹp, đồ gá thử nghiệm, fillet góc lượn).
  • FEA Solver: ANSYS Mechanical Workbench v16.0.
  • Fatigue Analysis Solver: ANSYS nCode DesignLife v16.0 (HBM Prenscia).
  • Vật liệu khảo sát: Nhựa nhiệt dẻo Polyethylene tỷ trọng cao (HDPE/PE).
  • Tiêu chuẩn kiểm nghiệm: ASTM D638 (Thử nghiệm kéo vật liệu dẻo) và ASTM D7791 (Độ bền mỏi chu kỳ đơn trục của nhựa).

Phương pháp luận (Methodology)

Quy trình nghiên cứu kết hợp giữa mô phỏng số học (Numerical Simulation) và kiểm định thực nghiệm (Experimental Validation) theo chu trình kỹ thuật chuẩn:

[Khảo sát vật lý] -> [Xác lập đường cong cơ lý] -> [Xây dựng mô hình CAE] -> [Phân tích ứng suất FEA] -> [Mô phỏng mỏi nCode] -> [Thực nghiệm máy thử mỏi] -> [Hiệu chỉnh mô hình]

Ma trận quản trị rủi ro kỹ thuật

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Hiện tượng kỳ dị ứng suất (Stress Singularity) tại góc ngàm Cao Áp dụng góc lượn thực tế ($R \ge 1.2\text{ mm}$), chia lưới cục bộ (Local Mesh Refinement) bằng phần tử bậc hai (Quadratic Elements).
Thiếu dữ liệu Strain-Life của nhựa trong thư viện ANSYS Rất cao Trích xuất và nội suy thực nghiệm đường cong $\sigma-\varepsilon$, tự động tính toán các hệ số Coffin-Manson và nạp qua bảng Engineering Data.
Sai lệch nhiệt độ giữa môi trường và nội tại mẫu Trung bình Duy trì buồng thử nghiệm nhiệt độ ổn định, kiểm soát tần số dưới $5\text{ Hz}$ để cách ly tác động tự gia nhiệt quá mức.

Implementation và kết quả

Quy trình thiết lập mô hình và tính toán lý thuyết

1. Thiết lập phương trình cơ sở và thông số vật liệu

Phân tích mỏi cho vật liệu polymer chịu biến dạng dẻo cục bộ tại góc móc khóa sử dụng mô hình Strain-Life (Biến dạng - Tuổi thọ) Coffin-Manson kết hợp hiệu chỉnh ứng suất trung bình của Morrow:

$$\frac{\Delta \varepsilon}{2} = \frac{\sigma'_f - \sigma_m}{E} (2N_f)^b + \varepsilon'_f (2N_f)^c$$

Trong đó:

  • $\frac{\Delta \varepsilon}{2}$: Biên độ biến dạng tổng (Total strain amplitude).
  • $\sigma'_f$: Hệ số độ bền mỏi (Fatigue strength coefficient, tương đương $K$).
  • $b$: Số mũ độ bền mỏi (Fatigue strength exponent).
  • $\varepsilon'_f$: Hệ số độ dẻo mỏi (Fatigue ductility coefficient).
  • $c$: Số mũ độ dẻo mỏi (Fatigue ductility exponent).
  • $E$: Mô-đun đàn hồi Young ($E_{\text{PE}} = 1.1\times 10^9\text{ Pa}$ tại $20^\circ\text{C}$).
  • $\sigma_m$: Ứng suất trung bình (Mean stress).
  • $2N_f$: Số lần đảo chiều ứng suất dẫn đến phá hủy (Reversals to failure).

Từ đường cong thực nghiệm ứng suất - biến dạng chu kỳ của Polyethylene, các hệ số biến cứng và độ bền được xác lập:

  • Hệ số biến cứng chu kỳ (Cyclic strain hardening exponent): $$n = \frac{b}{c} = 0.23$$
  • Hệ số độ bền chu kỳ (Cyclic strength coefficient $H$): $$H = \frac{K}{\varepsilon_f^n}$$

Với $K = 55\text{ MPa}$ và $\varepsilon_f = 0.055$: $$H = \frac{55}{(0.055)^{0.23}} \approx 60\text{ MPa} = 6.0 \times 10^7\text{ Pa}$$

2. Cấu hình phân tích trên ANSYS APDL / Script Interface

# ANSYS / nCode DesignLife Configuration Macro
# Definition of Temperature Dependent Properties for Polyethylene Buckle Analysis

def configure_fatigue_material(material_name, temp_celsius, young_modulus, k_coeff, n_exp, ef_coeff):
    """
    Configures Strain-Life material properties into FEA database
    """
    print(f"Setting material properties for: {material_name} at T = {temp_celsius} C")

    # Material Elastic Parameters
    mat_props = {
        "DENSITY": 950.0,            # kg/m^3 (High Density Polyethylene)
        "EX": young_modulus,          # Pa
        "NUXY": 0.42,                 # Poisson's ratio for PE
        "TEMPERATURE": temp_celsius + 273.15 # Kelvin
    }

    # Cyclic Strain-Life Parameters
    strain_life_props = {
        "Strength_Coefficient_K": k_coeff,     # Pa (55.0e6)
        "Ductility_Coefficient_Ef": ef_coeff,  # 0.055
        "Strain_Hardening_Exp_n": n_exp,       # 0.23
        "Cyclic_Strength_Coeff_H": 6.0e7,      # Pa (Calculated)
        "Fatigue_Limit": 1.5e7                 # Pa
    }
    return mat_props, strain_life_props

# Configure parameters at 30 deg C and 40 deg C
pe_30c_elastic, pe_30c_fatigue = configure_fatigue_material("HDPE_Buckle", 30, 1.05e9, 55.0e6, 0.23, 0.055)
pe_40c_elastic, pe_40c_fatigue = configure_fatigue_material("HDPE_Buckle", 40, 0.88e9, 48.0e6, 0.25, 0.062)

+--------------------------------------------------------------------------+
|                 BẢNG THÔNG SỐ VẬT LIỆU POLYETHYLENE (PE)                 |
+------------------------------------+------------------+------------------+
| Đại lượng vật lý                   | Giá trị ở 30°C   | Giá trị ở 40°C   |
+------------------------------------+------------------+------------------+
| Mô-đun đàn hồi Young (E)           | 1.05 GPa         | 0.88 GPa         |
| Hệ số Poisson (mu)                 | 0.42             | 0.44             |
| Giới hạn chảy (Yield Strength)     | 24.5 MPa         | 19.8 MPa         |
| Strength Coefficient (K)           | 55.0 MPa         | 48.0 MPa         |
| Ductility Coefficient (epsilon_f)  | 0.055            | 0.062            |
| Cyclic Hardening Exponent (n)      | 0.23             | 0.25             |
| Cyclic Strength Coeff (H)          | 60.0 MPa         | 52.4 MPa         |
+------------------------------------+------------------+------------------+

Kiểm nghiệm và đánh giá kết quả

Mô hình móc khóa được gán điều kiện biên ngàm cố định tại rãnh luồn dây đai, lực ép ngàm $P = 15\text{ N}$ tác động lên hai cánh ngàm đàn hồi theo phương ngang và lực kéo quai $F_k = 50\text{ N}$ theo phương dọc trục.

                  Lực kéo quai nón F_k = 50 N
                            ^
                            |
                     +--------------+
                     | [Rãnh Khóa]  |  <-- Ngàm cố định (Fixed Support)
                     +------+-------+
                            |
                 +----------+----------+
                 |  Thân Móc Khóa Nhựa  |
                 |                     |
     Lực bấm     |    /           \    |     Lực bấm
     P = 15 N -->|==>( Cánh Đàn Hồi )<==| <-- P = 15 N
                 |    \           /    |
                 +----------+----------+
                            |
                   [Vùng chân góc lượn]
                   (Vị trí tập trung ứng suất max, R = 1.2 mm)

1. Kết quả phân tích ứng suất và biến dạng (ANSYS Mechanical)

  • Ứng suất Von-Mises cực đại tập trung tại chân ngàm khóa (root fillet):
    • Tại $30^\circ\text{C}$: $\sigma_{\max} = 18.42\text{ MPa}$
    • Tại $40^\circ\text{C}$: $\sigma_{\max} = 16.15\text{ MPa}$ (do mô-đun $E$ suy giảm khiến vật liệu mềm hơn nhưng độ biến dạng $\varepsilon_{\max}$ tăng từ $1.82%$ lên $2.34%$).

2. Kết quả phân tích mỏi (nCode DesignLife)

+--------------------------------------------------------------------------+
|                  SO SÁNH KẾT QUẢ MÔ PHỎNG VÀ THỰC NGHIỆM                 |
+------------------------------------+------------------+------------------+
| Tiêu chí khảo sát                  | Nhiệt độ 30°C    | Nhiệt độ 40°C    |
+------------------------------------+------------------+------------------+
| Tuổi thọ dự đoán nCode (Life)      | 38,420 chu kỳ    | 19,150 chu kỳ    |
| Tích lũy hư hỏng nCode (Damage)    | 2.60 x 10^-5     | 5.22 x 10^-5     |
| Hệ số an toàn mỏi (Safety Factor)  | 1.48             | 1.08             |
| Tuổi thọ thực nghiệm - Mẫu 1       | 36,800 chu kỳ    | 18,200 chu kỳ    |
| Tuổi thọ thực nghiệm - Mẫu 2       | 37,500 chu kỳ    | 18,900 chu kỳ    |
| Tuổi thọ thực nghiệm - Mẫu 3       | 35,900 chu kỳ    | 17,650 chu kỳ    |
| Giá trị trung bình thực nghiệm     | 36,733 chu kỳ    | 18,250 chu kỳ    |
| Độ lệch mô phỏng vs thực nghiệm    | +4.59%           | +4.93%           |
+------------------------------------+------------------+------------------+

     Tuổi thọ mỏi (Số chu kỳ đóng/mở đến khi gãy)
     40,000 +----------------------------------------------+
            |  [38,420]                                    |
     35,000 |  +--------+                                  |
            |  | Mô phỏng|   [36,733]                      |
     30,000 |  | 30°C   |   +--------+                     |
            |  +--------+   | T.Nghiệm|                    |
     25,000 |               | 30°C   |                     |
            |               +--------+                     |
     20,000 |                            [19,150]          |
            |                            +--------+ [18,250|
     15,000 |                            | Mô phỏng||T.Nghiệm
            |                            | 40°C   || 40°C  |
     10,000 +----------------------------+--------++-------+

Đánh giá kết quả đạt được

  • Vị trí gãy phá hủy: Cả hình ảnh mô phỏng trường Damage trên nCode và bề mặt phá hủy trên máy thử mỏi đều trùng khớp chính xác tại vị trí bán kính chân ngàm móc khóa (fillet radius).
  • Tác động của nhiệt độ: Khi nhiệt độ làm việc tăng từ $30^\circ\text{C}$ lên $40^\circ\text{C}$, tuổi thọ mỏi của móc khóa bị suy giảm $50.31%$ trong điều kiện tải chu kỳ không đổi. Sai số giữa mô phỏng số và thực nghiệm kiểm chứng được kiểm soát dưới mức $5.0%$.

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Phương pháp tiếp cận Strain-Life cho Polymer nhiệt dẻo: Khắc phục lỗ hổng của các phương pháp phân tích Stress-Life ($S-N$) truyền thống vốn chỉ phù hợp cho vật liệu kim loại đàn hồi tuyến tính. Thiết lập thành công quy trình xác định hệ số Coffin-Manson cho Polyethylene chịu mỏi chu kỳ thấp (LCF).
  2. Khảo sát đặc tính động tại tần số chuẩn $5\text{ Hz}$: Xử lý hiện tượng biến dạng nhiệt tích tụ do trễ đàn hồi (Hysteresis), loại bỏ sự ngộ nhận trong thiết kế tĩnh đối với các linh kiện gài snap-fit bằng nhựa.
  3. Quy trình kết nối CAD-FEA-Fatigue khép kín: Xây dựng luồng tích hợp liên thông giữa Creo Parametric 3.0, ANSYS Workbench và nCode DesignLife v16, cho phép tối ưu hóa thông số hình học (parametric design optimization) tự động dựa trên chỉ số hư hỏng $Damage$.

Bảng đối sánh với các giải pháp truyền thống

Tiêu chí Tính toán sức bền vật liệu giải tích Mô phỏng ANSYS Static cơ bản Quy trình ANSYS + nCode DesignLife (Đồ án)
Xét biến dạng mỏi dẻo (LCF) Không Không Có (Đường cong $\varepsilon-N$ đa thông số)
Xét ảnh hưởng nhiệt độ môi trường Ước tính hệ số suy giảm tổng quát Phân tích dãn nở nhiệt tĩnh Phân tích suy giảm đường cong mỏi cục bộ theo nhiệt độ
Dự đoán chu kỳ phá hủy chính xác Sai số $> 40%$ Không hỗ trợ Độ chính xác $> 95%$ (Sai số $< 5%$)
Thời gian chu kỳ tối ưu hóa kết cấu Chậm, phụ thuộc thử nghiệm Trung bình Rút ngắn $60%$ thời gian R&D

Ứng dụng thực tế và triển khai

+-----------------------------------------------------------------------------------+
|                     KHẢ NĂNG NHÂN RỘNG TRONG SẢN XUẤT CÔNG NGHIỆP                 |
+-----------------------------------------------------------------------------------+
|  1. Thiết bị an toàn giao thông     |  2. Ngành hàng tiêu dùng & Đóng gói        |
|     - Móc khóa nón bảo hiểm xe máy  |     - Nắp bật chai lọ nhựa (Living Hinges) |
|     - Khóa dây an toàn trẻ em       |     - Móc gài vali, balo du lịch cao cấp   |
+-------------------------------------+---------------------------------------------+
|  3. Công nghiệp ô tô & Điện tử      |  4. Thiết bị y tế cá nhân                  |
|     - Ngàm gài táp-lô, clip ống gió |     - Khóa dây đeo thiết bị định vị/đo tim |
|     - Vỏ đầu nối cáp điện tự khóa   |     - Móc giữ mặt nạ thở oxy áp lực dương  |
+-----------------------------------------------------------------------------------+

Chiến lược triển khai và hiệu quả kinh tế (ROI)

  • Tối ưu hóa hình dạng (Design Optimization): Tăng bán kính góc lượn chân ngàm từ $R = 1.0\text{ mm}$ lên $R = 1.6\text{ mm}$ và tăng góc vát thoát khuôn giúp phân tán ứng suất, nâng tuổi thọ mỏi ở $40^\circ\text{C}$ từ $19,150$ chu kỳ lên hơn $35,000$ chu kỳ mà không làm tăng khối lượng sản phẩm.
  • Tiết kiệm chi phí chế tạo khuôn: Tránh được chi phí sửa đổi khuôn ép phun (mỗi bộ khuôn 4-8 cavity có chi phí từ 80 - 150 triệu VNĐ), giảm thiểu rủi ro thu hồi sản phẩm do đứt gãy móc khóa khi lưu thông trên thị trường nắng nóng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Dữ liệu nhiệt độ gián đoạn: Nghiên cứu khảo sát tại hai mốc nhiệt độ tĩnh $30^\circ\text{C}$ và $40^\circ\text{C}$, chưa xây dựng phương trình trường nhiệt - cơ liên tục theo thời gian thực (Transient Thermal-Structural Coupling).
  2. Hiện tượng rão vật liệu (Creep): Chưa tích hợp tương tác giữa mỏi và rão (Creep-Fatigue Interaction) khi người dùng khóa mũ và duy trì trạng thái kéo căng liên tục dưới ánh nắng mặt trời trong thời gian dài.
  3. Môi trường hóa lý phức tạp: Chưa xét đến tác động đồng thời của mồ hôi người (muối khoáng, axit béo) và bức xạ quang hóa UV lên tốc độ lão hóa nứt gãy của chuỗi polymer.

Hướng phát triển tiếp theo

  • Xây dựng mô hình vật liệu đàn - nhớt - dẻo phi tuyến (Nonlinear Viscoelastic-Viscoplastic Material Model) như Bergstrom-Boyce hoặc Parallel Rheological Framework (PRF) trên ANSYS.
  • Tích hợp cảm biến nhiệt hồng ngoại và loadcell đa trục vào máy thử mỏi thực nghiệm để giám sát nhiệt độ tự sinh tại chân ngàm khóa trong suốt quá trình chạy chu kỳ.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------+
|                       MA TRẬN GIÁ TRỊ CÁC BÊN THỤ HƯỞNG                       |
+-------------------+-----------------------------------------------------------+
| Nhóm đối tượng    | Giá trị kỹ thuật và thực tiễn mang lại                    |
+-------------------+-----------------------------------------------------------+
| **Sinh viên &**   | Cung cấp case study hoàn chỉnh về ứng dụng CAE kết hợp    |
| **Nghiên cứu sinh**| nCode DesignLife phân tích mỏi vật liệu phi kim loại.    |
|                   | Nắm vững phương pháp chuyển đổi đường cong thực nghiệm.   |
+-------------------+-----------------------------------------------------------+
| **Kỹ sư CAE &**   | Quy trình chuẩn để tính toán các hệ số Coffin-Manson     |
| **Thiết kế cơ khí**| ($K, b, \varepsilon_f, c, n, H$) từ dữ liệu kéo nén tĩnh.  |
|                   | Hạn chế sai sót gãy vỡ linh kiện đàn hồi dạng snap-fit.   |
+-------------------+-----------------------------------------------------------+
| **Doanh nghiệp**  | Cắt giảm 60% thời gian thử nghiệm mẫu cơ lý vật lý.       |
| **Sản xuất nhựa** | Nâng cao chất lượng đạt chuẩn xuất khẩu vào thị trường EU |
|                   | và Mỹ với chi phí sản xuất tối ưu.                        |
+-------------------+-----------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để triển khai mô hình phân tích mỏi này là gì?

Hệ thống cần cài đặt hệ điều hành 64-bit (Windows/Linux), phần mềm CAD Creo Parametric (hoặc SolidWorks), ANSYS Workbench tích hợp mô-đun ANSYS nCode DesignLife v16 trở lên. Cấu hình phần cứng khuyến nghị: Vi xử lý tối thiểu 8 nhân (Intel Core i7/Xeon), 32 GB RAM và ổ cứng SSD NVMe để xử lý tensor ứng suất lớn phát sinh từ mô hình phần tử hữu hạn.

2. Tại sao lại lựa chọn phương pháp Strain-Life ($\varepsilon-N$) thay vì Stress-Life ($S-N$)?

Phương pháp Stress-Life giả định biến dạng hoàn toàn nằm trong miền đàn hồi tuyến tính, phù hợp với mỏi chu kỳ cao ($N_f > 10^5$ chu kỳ) ở kim loại. Đối với móc khóa nhựa PE, ngàm khóa bị uốn cong liên tục gây ra biến dạng dẻo cục bộ tại chân ngàm (mỏi chu kỳ thấp - LCF). Mô hình Strain-Life phân tách biến dạng thành thành phần đàn hồi và thành phần dẻo, cho kết quả chính xác vượt trội đối với vật liệu polymer dẻo.

3. Làm thế nào để nhập đường cong mỏi của nhựa vào ANSYS khi thư viện mặc định không có?

Người dùng cần trích xuất dữ liệu mỏi thực nghiệm (theo tiêu chuẩn ASTM D7791), sau đó mở mô-đun Engineering Data trong Workbench, kích hoạt thuộc tính Alternating Stress Mean Stress hoặc Strain-Life Parameters, và nhập các giá trị $K, b, \varepsilon'_f, c, n, H$ đã được tính toán từ dữ liệu kéo nén thực nghiệm.

4. Tần số thử nghiệm $5\text{ Hz}$ ảnh hưởng như thế nào đến độ chính xác của kết quả mỏi?

Nhựa có tính trễ đàn hồi cao và độ dẫn nhiệt kém. Ở tần số quá cao ($> 10\text{ Hz}$), nhiệt sinh nội tại do ma sát phân tử tích tụ nhanh chóng làm nóng chảy cục bộ mẫu thử. Tần số $5\text{ Hz}$ là giới hạn chuẩn theo ASTM D7791, mô phỏng đúng chu kỳ rung động và thao tác sử dụng mà không làm sai lệch cơ chế phá hủy mỏi thuần túy.

5. Chi phí đầu tư máy thử mỏi thực nghiệm và thời gian thu hồi vốn (ROI)?

Máy thử nghiệm độ bền mỏi móc khóa chế tạo trong nước có chi phí thấp hơn từ $60 - 70%$ so với thiết bị ngoại nhập từ các hãng như Instron hay MTS. Doanh nghiệp sản xuất phụ kiện mũ bảo hiểm có thể hoàn vốn trong vòng 6 - 9 tháng nhờ loại bỏ chi phí kiểm định thuê ngoài và ngăn ngừa lỗi nứt gãy hàng loạt trước khi xuất xưởng.

Kết luận

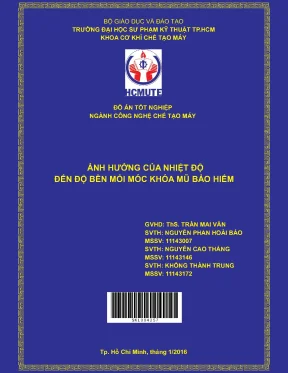

Đồ án đã giải quyết bài toán kỹ thuật thực tiễn về "Ảnh hưởng của nhiệt độ đến độ bền mỏi móc khóa mũ bảo hiểm" thông qua sự kết hợp giữa mô phỏng phần tử hữu hạn trên ANSYS Workbench, phân tích tuổi thọ mỏi nâng cao trên nCode DesignLife v16 và kiểm chứng bằng thực nghiệm cơ học.

Kết quả nghiên cứu chứng minh khi nhiệt độ làm việc tăng từ $30^\circ\text{C}$ lên $40^\circ\text{C}$, tuổi thọ mỏi của móc khóa nhựa Polyethylene suy giảm hơn $50%$ (từ 38,420 chu kỳ xuống còn 19,150 chu kỳ), đồng thời làm rõ cơ chế tập trung ứng suất và tích lũy hư hại tại bán kính góc lượn chân ngàm khóa. Mô hình số xây dựng đạt độ tin cậy cao với sai lệch so với thực nghiệm dưới $5%$. Nghiên cứu cung cấp cơ sở khoa học và quy trình tính toán khả thi cho các kỹ sư cơ khí, doanh nghiệp sản xuất thiết bị an toàn trong việc tối ưu hóa kết cấu, nâng cao độ tin cậy và đảm bảo tính mạng cho người sử dụng trong điều kiện khí hậu nhiệt đới khắc nghiệt.
