Luận văn chế tạo và nghiên cứu tính chất quang chế tạo và nghiên cứu tính chất quang của vật liệu silicate kiềm thổ pha tạp eu2 và mn2 định hướng ứng dụng làm bột phát quang led trắn

Nghiên cứu chế tạo vật liệu silicate kiềm thổ pha tạp Eu2 và Mn2, ứng dụng trong bột phát quang LED trắng. Tìm hiểu tính chất quang.

• Trường học: Đại học Bách khoa Hà Nội
• Đề tài: Chế Tạo Và Nghiên Cứu Tính Chất Quang Của Vật Liệu Silicate - Kiềm Thổ Pha Tạp Eu2+ Và Mn2+ Định Hướng Ứng Dụng Làm Bột Phát Quang LED Trắng
• Loại tài liệu: luận văn tốt nghiệp

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN LÝ THUYẾT
• 1.1. GIỚI THIỆU MỘT SỐ VẬT LIỆU PHÁT QUANG CHỨA ĐẤT HIẾM, KIM LOẠI CHUYỂN TIẾP VÀ LÝ THUYẾT CƠ SỞ
• 1.2. QUANG ION HÓA VÀ DẬP TẮT HUỲNH QUANG CỦA VẬT LIỆU PHÁT QUANG
• 1.3. HIỆN TƯỢNG NHIỆT PHÁT QUANG
• 1.4. LÝ THUYẾT VỀ ĐẤT HIẾM VÀ KIM LOẠI CHUYỂN TIẾP
• 1.4.1. Sơ lược về các nguyên tố đất hiếm
• 1.4.2. Cấu hình điện tử của các ion đất hiếm
• 1.4.3. Đặc điểm của mức năng lượng 4f
• 1.4.4. Lý thuyết về ion Eu2+ và Eu3+
• 2. CHƯƠNG 2: PHƯƠNG PHÁP NGHIÊN CỨU VÀ KĨ THUẬT THỰC NGHIỆM
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Vật liệu Silicate Kiềm Thổ Pha Tạp Eu2 và Mn2

Vật liệu silicate kiềm thổ pha tạp Eu2+ và Mn2+ đang thu hút sự chú ý trong nghiên cứu phát triển bột phát quang cho LED trắng. Những vật liệu này không chỉ có tính chất quang học tốt mà còn có khả năng tiết kiệm năng lượng, phù hợp với xu hướng phát triển bền vững hiện nay. Việc nghiên cứu và ứng dụng các vật liệu này có thể giúp cải thiện hiệu suất phát quang và chỉ số hoàn màu của các sản phẩm LED, từ đó nâng cao chất lượng ánh sáng trong các ứng dụng chiếu sáng hiện đại.

1.1. Đặc điểm của Vật liệu Silicate Kiềm Thổ

Vật liệu silicate kiềm thổ có cấu trúc ổn định và khả năng chịu nhiệt tốt. Chúng thường được sử dụng làm nền cho các ion tạp như Eu2+ và Mn2+, giúp cải thiện tính chất quang học. Đặc biệt, sự kết hợp này tạo ra phổ phát xạ rộng, phù hợp cho ứng dụng trong LED trắng.

1.2. Vai trò của Ion Eu2 và Mn2 trong Vật liệu

Ion Eu2+ và Mn2+ đóng vai trò quan trọng trong việc cải thiện hiệu suất phát quang của vật liệu. Chúng có khả năng phát xạ ánh sáng trong vùng khả kiến, giúp tạo ra ánh sáng trắng chất lượng cao cho LED. Sự kết hợp này cũng giúp tối ưu hóa quá trình truyền năng lượng trong vật liệu.

II. Thách thức trong Nghiên cứu Vật liệu Phát Quang LED Trắng

Mặc dù vật liệu silicate kiềm thổ pha tạp Eu2+ và Mn2+ có nhiều ưu điểm, nhưng vẫn tồn tại một số thách thức trong quá trình nghiên cứu và phát triển. Các vấn đề như hiệu suất phát quang thấp, độ ổn định nhiệt không cao và chi phí sản xuất vẫn là những rào cản cần được giải quyết. Việc tìm ra các phương pháp chế tạo hiệu quả và tối ưu hóa điều kiện công nghệ là rất cần thiết để nâng cao chất lượng vật liệu.

2.1. Vấn đề Hiệu suất Phát Quang Thấp

Một trong những thách thức lớn nhất là hiệu suất phát quang thấp của vật liệu. Điều này có thể do sự chuyển dời điện tử bị cấm trong các ion tạp, dẫn đến khả năng phát xạ kém. Cần nghiên cứu các phương pháp cải thiện hiệu suất này.

2.2. Độ Ổn Định Nhiệt và Chi Phí Sản Xuất

Độ ổn định nhiệt của vật liệu silicate kiềm thổ cũng là một vấn đề quan trọng. Nếu vật liệu không ổn định ở nhiệt độ cao, sẽ ảnh hưởng đến hiệu suất và tuổi thọ của LED. Bên cạnh đó, chi phí sản xuất cũng cần được tối ưu hóa để đảm bảo tính khả thi trong ứng dụng thực tế.

III. Phương pháp Nghiên cứu Vật liệu Silicate Kiềm Thổ

Để nghiên cứu và phát triển vật liệu silicate kiềm thổ pha tạp Eu2+ và Mn2+, các phương pháp chế tạo và phân tích hiện đại được áp dụng. Các phương pháp này bao gồm phản ứng pha rắn nhiệt độ cao, đo phổ nhiễu xạ tia X và đo phổ quang phát quang. Những phương pháp này giúp đánh giá chính xác tính chất quang học của vật liệu.

3.1. Phương Pháp Chế Tạo Mẫu Vật Liệu

Mẫu vật liệu được chế tạo bằng phương pháp phản ứng pha rắn nhiệt độ cao, giúp tạo ra cấu trúc tinh thể ổn định. Phương pháp này cho phép kiểm soát tốt các điều kiện chế tạo, từ đó tối ưu hóa tính chất quang học của vật liệu.

3.2. Phân Tích Tính Chất Quang Học

Các phương pháp phân tích như đo phổ quang phát quang và đo phổ hấp thu giúp đánh giá hiệu suất phát quang của vật liệu. Những kết quả này cung cấp thông tin quan trọng để cải thiện và tối ưu hóa vật liệu cho ứng dụng LED.

IV. Ứng dụng Thực Tiễn của Vật liệu Silicate Kiềm Thổ trong LED Trắng

Vật liệu silicate kiềm thổ pha tạp Eu2+ và Mn2+ có nhiều ứng dụng thực tiễn trong lĩnh vực chiếu sáng, đặc biệt là trong sản xuất LED trắng. Những vật liệu này không chỉ giúp cải thiện hiệu suất phát quang mà còn nâng cao chỉ số hoàn màu, đáp ứng nhu cầu ngày càng cao về chất lượng ánh sáng trong các ứng dụng chiếu sáng hiện đại.

4.1. Ứng Dụng trong Công Nghệ Chiếu Sáng

Vật liệu này được sử dụng rộng rãi trong công nghệ chiếu sáng LED, giúp tạo ra ánh sáng trắng chất lượng cao. Điều này không chỉ cải thiện trải nghiệm người dùng mà còn tiết kiệm năng lượng, phù hợp với xu hướng phát triển bền vững.

4.2. Kết Quả Nghiên Cứu và Đánh Giá Hiệu Suất

Các nghiên cứu cho thấy vật liệu silicate kiềm thổ pha tạp Eu2+ và Mn2+ có hiệu suất phát quang cao và độ ổn định nhiệt tốt. Những kết quả này mở ra hướng đi mới cho việc phát triển các sản phẩm LED chất lượng cao trong tương lai.

V. Kết luận và Tương lai của Vật liệu Silicate Kiềm Thổ

Nghiên cứu về vật liệu silicate kiềm thổ pha tạp Eu2+ và Mn2+ đang mở ra nhiều cơ hội mới trong lĩnh vực chiếu sáng. Với những ưu điểm vượt trội về tính chất quang học và khả năng tiết kiệm năng lượng, vật liệu này hứa hẹn sẽ trở thành lựa chọn hàng đầu cho các ứng dụng LED trắng trong tương lai. Việc tiếp tục nghiên cứu và phát triển sẽ giúp tối ưu hóa hiệu suất và giảm chi phí sản xuất, từ đó thúc đẩy sự phát triển bền vững trong ngành công nghiệp chiếu sáng.

5.1. Hướng Nghiên Cứu Tương Lai

Hướng nghiên cứu tương lai sẽ tập trung vào việc cải thiện hiệu suất phát quang và độ ổn định nhiệt của vật liệu. Các nghiên cứu cũng sẽ tìm kiếm các ion tạp mới có thể nâng cao tính chất quang học của vật liệu.

5.2. Tác Động Đến Ngành Công Nghiệp Chiếu Sáng

Vật liệu silicate kiềm thổ pha tạp Eu2+ và Mn2+ có thể tạo ra bước đột phá trong ngành công nghiệp chiếu sáng, giúp nâng cao chất lượng ánh sáng và tiết kiệm năng lượng. Điều này không chỉ mang lại lợi ích kinh tế mà còn góp phần bảo vệ môi trường.

Nội dung chính

Tổng quan nghiên cứu

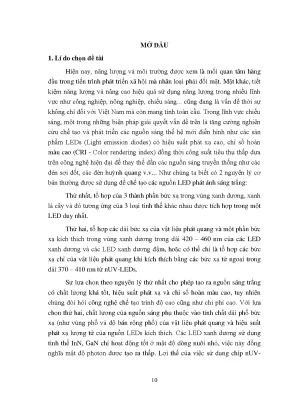

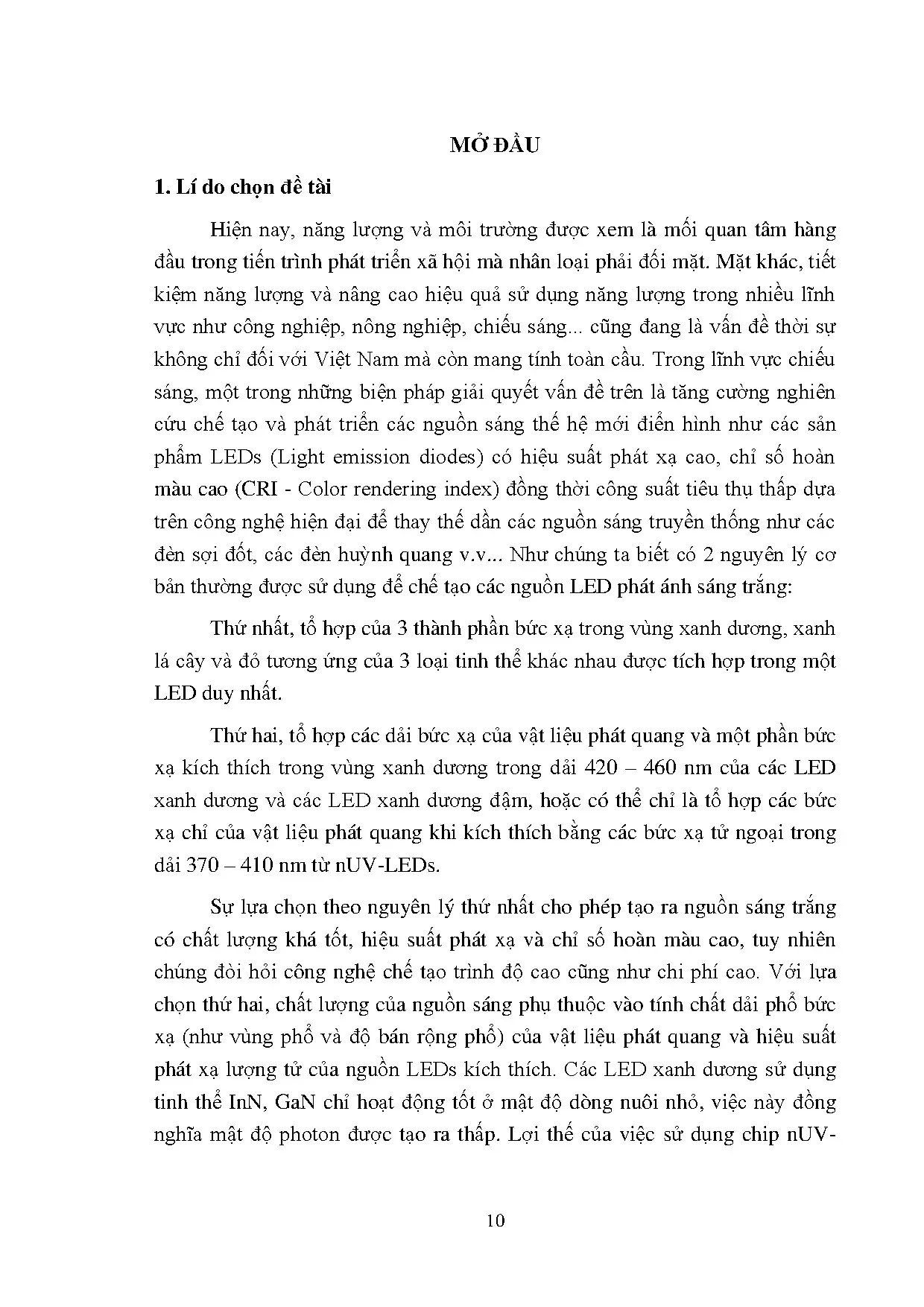

Năng lượng và môi trường hiện là những vấn đề cấp thiết trong phát triển xã hội toàn cầu, trong đó tiết kiệm năng lượng và nâng cao hiệu quả sử dụng đóng vai trò quan trọng. Trong lĩnh vực chiếu sáng, việc phát triển các nguồn sáng thế hệ mới như LED (Light Emission Diodes) với hiệu suất phát xạ cao, chỉ số hoàn màu (CRI) tốt và công suất tiêu thụ thấp đang được ưu tiên nghiên cứu. Tại Việt Nam, nhu cầu ứng dụng LED trắng ngày càng tăng, đòi hỏi phát triển vật liệu phát quang mới có hiệu suất cao và ổn định.

Luận văn tập trung nghiên cứu chế tạo và khảo sát tính chất quang của vật liệu silicate - kiềm thổ CaSiO3 pha tạp ion Eu2+ và Mn2+, nhằm ứng dụng làm bột phát quang LED trắng. Mục tiêu chính là đánh giá ảnh hưởng của các điều kiện công nghệ chế tạo (nhiệt độ, thời gian, môi trường) đến phổ phát quang và xác định tỷ lệ truyền năng lượng tối ưu giữa cặp ion Eu2+/Mn2+ để đạt đặc trưng màu phù hợp cho LED trắng. Nghiên cứu được thực hiện trong phạm vi các mẫu vật liệu chế tạo bằng phương pháp phản ứng pha rắn nhiệt độ cao tại phòng thí nghiệm Đại học Sư phạm - Đại học Đà Nẵng.

Ý nghĩa nghiên cứu thể hiện ở việc bổ sung kiến thức về đặc điểm quang phổ của ion Eu2+ và Mn2+ trong vật liệu silicate, đồng thời cung cấp cơ sở khoa học cho việc phát triển vật liệu phát quang LED trắng hiệu suất cao, thân thiện môi trường, góp phần nâng cao hiệu quả chiếu sáng và tiết kiệm năng lượng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết quang ion hóa và dập tắt huỳnh quang: Giải thích các quá trình chuyển dời điện tử trong vật liệu phát quang, bao gồm hấp thụ năng lượng, phát xạ photon và các hiện tượng dập tắt do truyền năng lượng giữa các tâm quang học.

• Lý thuyết về ion đất hiếm và kim loại chuyển tiếp: Trình bày cấu hình điện tử, các mức năng lượng và chuyển dời quang học của ion Eu2+, Eu3+ (đất hiếm) và Mn2+ (kim loại chuyển tiếp). Đặc biệt, chuyển dời 4f→5d của Eu2+ cho phát xạ dải rộng trong vùng khả kiến, còn Mn2+ có chuyển dời d-d bị cấm nhưng vẫn phát quang trong vùng ánh sáng cam đỏ.

• Mô hình truyền năng lượng giữa ion Eu2+ và Mn2+: Cơ chế truyền năng lượng ngang và tái hấp thụ photon giữa các ion tạp, ảnh hưởng đến cường độ phát quang và thời gian sống của các trạng thái kích thích.

Các khái niệm chính bao gồm: chỉ số hoàn màu (CRI), hiệu suất lượng tử phát xạ, chuyển dời điện tử 4f→5d, dập tắt phát quang, truyền năng lượng ion, và cấu trúc tinh thể monoclinic của CaSiO3.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Mẫu vật liệu CaSiO3 pha tạp Eu2+, Mn2+ và đồng pha tạp Eu2+/Mn2+ được chế tạo bằng phương pháp phản ứng pha rắn nhiệt độ cao (1250°C, 3 giờ, môi trường khử) tại phòng thí nghiệm Đại học Sư phạm - Đại học Đà Nẵng.

• Phương pháp chọn mẫu: Các mẫu được chuẩn bị với nồng độ ion Eu2+ từ 0,25 đến 2 mol% và Mn2+ từ 1 đến 7 mol%, trong đó mẫu đồng pha tạp giữ Eu2+ cố định 1 mol% và thay đổi Mn2+ từ 1 đến 5 mol%.

• Phương pháp phân tích:

  • Phân tích cấu trúc bằng phổ nhiễu xạ tia X (XRD) và phổ Raman để xác định pha và cấu trúc tinh thể.
  • Đo phổ phát quang (PL), phổ kích thích phát quang (PLE) và phổ hấp thụ UV-VIS để khảo sát tính chất quang học.
  • Đo thời gian sống phát xạ bằng kỹ thuật huỳnh quang thời gian phân giải để đánh giá động học phát quang và truyền năng lượng.

• Timeline nghiên cứu: Quá trình chế tạo và phân tích mẫu kéo dài trong khoảng thời gian thực nghiệm tại các phòng thí nghiệm chuyên ngành, với các bước chuẩn bị mẫu, đo đạc và xử lý dữ liệu theo quy trình chuẩn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Cấu trúc vật liệu:

   • Các mẫu CaSiO3 pha tạp Eu2+, Mn2+ và đồng pha tạp giữ cấu trúc monoclinic đơn pha, phù hợp với thẻ chuẩn PDF 01-080-9543.
   • Pha tạp ion Eu2+ đến 2 mol% và Mn2+ đến 7 mol% không làm thay đổi đáng kể cấu trúc tinh thể, đảm bảo tính đồng nhất và ổn định của vật liệu.

2. Tính chất phát quang của ion Eu3+:

   • Phổ phát quang của CaSiO3:Eu3+ có các đỉnh đặc trưng tại 577, 591, 612, 653 và 702 nm, tương ứng với các chuyển dời 5D0→7Fj (j=0-4).
   • Cường độ phát xạ không thay đổi nhiều khi tăng nồng độ Eu3+ từ 0,25 đến 1 mol%, cho thấy sự ổn định của ion Eu3+ trong mạng tinh thể.

3. Tính chất phát quang của ion Eu2+:

   • Phổ phát quang có dải rộng từ 400 đến 525 nm, cực đại tại 450 nm, phù hợp với chuyển dời 4f65d1→4f7.
   • Phổ kích thích rộng từ 250 đến 400 nm, cực đại tại 308 nm.
   • Cường độ phát quang tăng theo nồng độ Eu2+ đến 2 mol% mà chưa xuất hiện hiện tượng dập tắt.

4. Tính chất phát quang của ion Mn2+:

   • Phổ phát quang rộng từ 550 đến 700 nm, cực đại tại 605 nm, do chuyển dời 4T1→6A1.
   • Phổ kích thích gồm các dải tại 271, 355, 440 và 496 nm.
   • Cường độ phát quang tăng khi nồng độ Mn2+ từ 1 đến 5 mol%, giảm nhẹ ở 7 mol% do hiện tượng dập tắt phát quang.

5. Tính chất quang của vật liệu đồng pha tạp Eu2+/Mn2+:

   • Phổ phát quang gồm hai dải phát xạ: xanh (450 nm) của Eu2+ và cam (610 nm) của Mn2+.
   • Khi tăng nồng độ Mn2+ từ 1 đến 5 mol%, cường độ phát xạ của Eu2+ giảm trong khi cường độ phát xạ của Mn2+ tăng, chứng tỏ có truyền năng lượng từ Eu2+ sang Mn2+.
   • Thời gian sống phát xạ của Eu2+ giảm từ 1200 ns (không pha tạp Mn2+) xuống còn 500 ns (5 mol% Mn2+), xác nhận hiệu quả truyền năng lượng.

Thảo luận kết quả

Kết quả XRD và Raman cho thấy vật liệu CaSiO3 giữ cấu trúc monoclinic ổn định khi pha tạp ion Eu2+ và Mn2+, phù hợp với yêu cầu vật liệu phát quang đơn pha, đồng nhất. Phổ phát quang của ion Eu3+ và Eu2+ phản ánh các chuyển dời điện tử đặc trưng, trong đó Eu2+ cho phát xạ dải rộng và cường độ cao hơn do chuyển dời 4f→5d được phép, phù hợp với mục tiêu phát triển LED trắng hiệu suất cao.

Ion Mn2+ phát xạ trong vùng cam đỏ với cường độ phụ thuộc nồng độ, hiện tượng dập tắt phát quang ở nồng độ cao là do truyền năng lượng không bức xạ giữa các tâm quang học. Sự truyền năng lượng từ Eu2+ sang Mn2+ được minh chứng qua sự giảm cường độ và thời gian sống phát xạ của Eu2+ đồng thời tăng cường độ phát xạ của Mn2+. Cơ chế truyền năng lượng bao gồm truyền ngang điện tử và tái hấp thụ photon, phù hợp với các nghiên cứu quốc tế.

Dữ liệu có thể được trình bày qua biểu đồ phổ phát quang, phổ kích thích, đồ thị phụ thuộc cường độ phát quang theo nồng độ ion tạp và đồ thị thời gian sống phát xạ, giúp trực quan hóa hiệu quả truyền năng lượng và tối ưu hóa tỷ lệ pha tạp.

Đề xuất và khuyến nghị

1. Tối ưu hóa điều kiện chế tạo: Điều chỉnh nhiệt độ nung và thời gian nung để đảm bảo cấu trúc tinh thể đồng nhất, tăng cường hiệu suất phát quang, ưu tiên nhiệt độ khoảng 1250°C trong 3 giờ với môi trường khử.

2. Kiểm soát nồng độ pha tạp: Giữ nồng độ Eu2+ ở mức 1 mol% và Mn2+ tối ưu khoảng 5 mol% để đạt hiệu quả truyền năng lượng cao, tránh hiện tượng dập tắt phát quang do quá tải ion tạp.

3. Phát triển quy trình sản xuất bột phát quang: Áp dụng phương pháp phản ứng pha rắn nhiệt độ cao kết hợp nghiền mịn và trộn đều để tạo bột phát quang có kích thước hạt đồng đều, phù hợp cho ứng dụng LED trắng.

4. Nghiên cứu mở rộng: Khuyến nghị tiếp tục khảo sát ảnh hưởng của các ion tạp khác và vật liệu nền khác nhằm nâng cao chỉ số hoàn màu (CRI > 80) và hiệu suất phát quang (> 100 lm/W) trong điều kiện kích thích nUV-LED.

5. Ứng dụng thực tiễn: Hợp tác với các doanh nghiệp sản xuất LED để thử nghiệm vật liệu phát quang CaSiO3:Eu2+, Mn2+ trong các sản phẩm chiếu sáng, đánh giá độ bền nhiệt và hiệu suất thực tế trong vòng 1-2 năm.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu phát quang: Có thể sử dụng kết quả để phát triển vật liệu LED trắng mới, nghiên cứu cơ chế truyền năng lượng ion và tối ưu hóa cấu trúc vật liệu.

2. Doanh nghiệp sản xuất LED: Áp dụng quy trình chế tạo và vật liệu phát quang CaSiO3:Eu2+, Mn2+ để cải tiến sản phẩm LED trắng, nâng cao hiệu suất và chỉ số hoàn màu.

3. Giảng viên và sinh viên ngành Vật lý vật liệu, Hóa học: Là tài liệu tham khảo chi tiết về phương pháp chế tạo, phân tích cấu trúc và tính chất quang học của vật liệu phát quang pha tạp ion đất hiếm và kim loại chuyển tiếp.

4. Chuyên gia trong lĩnh vực chiếu sáng và tiết kiệm năng lượng: Sử dụng kết quả nghiên cứu để đánh giá và lựa chọn vật liệu phát quang phù hợp cho các ứng dụng chiếu sáng tiết kiệm năng lượng, thân thiện môi trường.

Câu hỏi thường gặp

1. Tại sao chọn CaSiO3 làm vật liệu nền cho phát quang?
   CaSiO3 có cấu trúc tinh thể ổn định, bền nhiệt và hóa học, phù hợp để pha tạp ion Eu2+ và Mn2+, giúp tạo ra vật liệu phát quang hiệu suất cao và bền vững trong ứng dụng LED trắng.

2. Phương pháp phản ứng pha rắn nhiệt độ cao có ưu điểm gì?
   Phương pháp này đơn giản, không đòi hỏi thiết bị phức tạp, dễ kiểm soát kích thước hạt bằng nghiền trộn, phù hợp để chế tạo vật liệu phát quang dạng bột với độ đồng nhất cao.

3. Hiện tượng dập tắt phát quang là gì và ảnh hưởng thế nào đến vật liệu?
   Dập tắt phát quang xảy ra khi nồng độ ion tạp quá cao, dẫn đến truyền năng lượng không bức xạ giữa các tâm quang học, làm giảm cường độ phát quang và hiệu suất vật liệu.

4. Làm thế nào để xác định hiệu quả truyền năng lượng giữa Eu2+ và Mn2+?
   Hiệu quả được đánh giá qua sự giảm cường độ và thời gian sống phát xạ của Eu2+ đồng thời tăng cường độ phát xạ của Mn2+, được đo bằng phổ phát quang và kỹ thuật huỳnh quang thời gian phân giải.

5. Ứng dụng thực tế của vật liệu CaSiO3:Eu2+, Mn2+ trong LED trắng?
   Vật liệu này có thể dùng làm bột phát quang cho LED trắng với hiệu suất cao, chỉ số hoàn màu tốt, giúp cải thiện chất lượng ánh sáng và tiết kiệm năng lượng trong chiếu sáng dân dụng và công nghiệp.

Kết luận

• Đã chế tạo thành công vật liệu phát quang CaSiO3 pha tạp Eu2+ và Mn2+ bằng phương pháp phản ứng pha rắn nhiệt độ cao với cấu trúc monoclinic đơn pha ổn định.
• Phân tích phổ phát quang và kích thích cho thấy ion Eu2+ phát xạ dải rộng xanh lam, ion Mn2+ phát xạ dải cam đỏ, phù hợp cho ứng dụng LED trắng.
• Hiện tượng truyền năng lượng từ Eu2+ sang Mn2+ được xác nhận qua giảm thời gian sống và cường độ phát xạ của Eu2+, đồng thời tăng cường độ phát xạ của Mn2+.
• Nồng độ pha tạp tối ưu là 1 mol% Eu2+ và 5 mol% Mn2+ để đạt hiệu suất phát quang cao và ổn định.
• Đề xuất tiếp tục nghiên cứu mở rộng và ứng dụng thực tế trong sản xuất LED trắng, góp phần nâng cao hiệu quả chiếu sáng và tiết kiệm năng lượng.

Khuyến khích các nhà nghiên cứu và doanh nghiệp hợp tác thử nghiệm vật liệu trong sản phẩm LED, đồng thời phát triển các nghiên cứu sâu hơn về vật liệu phát quang thế hệ mới.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 Trong chương này tôi đã trình bày tổng quan lý thuyết về vật liệu phát quang dùng để chế tạo LED trắng và các hiện tượng phát quang từ đó làm cơ sở nghiên cứu cũng như giải thích các kết quả khảo sát tính chất quang của các hệ vật liệu được nghiên cứu sau này. Nội dung trình bày trong chương 1 bao gồm: - Các khái niệm và đặc trưng về hiện tượng quang ion hóa, dập tắt huỳnh quang của vật liệu phát quang, hiện tượng nhiệt phát quang. - Các kiến thức cơ bản liên quan đến đặc điểm và chuyển dời quang học của các ion đất hiếm và kim loại chuyển tiếp, đặc biệt là trình bày cụ thể về ion đất hiếm Eu2+, Eu3+ và ion kim loại chuyển tiếp Mn2+. PHƯƠNG PHÁP NGHIÊN CỨU VÀ KĨ THUẬT THỰC NGHIỆM 2.

PHƯƠNG PHÁP PHẢN ỨNG PHA RẮN NHIỆT ĐỘ CAO Trong xu hướng phát triển của các vật liệu phát quang hiện nay, nhiều nhóm nghiên cứu khoa học trong nước và trên thế giới đã và đang quan tâm cải tiến công nghệ chế tạo. Trong các công trình nghiên cứu gần đây vật liệu phát quang đã được chế tạo bằng nhiều phương pháp khác nhau như: phương pháp đồng kết tủa, phương pháp sol-gel, phương pháp phản ứng pha rắn nhiệt độ cao, phương pháp nổ, phương pháp thủy nhiệt… Mỗi phương pháp đều có những ưu và nhược điểm riêng. Tùy vào từng mục đích và điều kiện nghiên cứu cụ thể mà các nhà nghiên cứu có thể lựa chọn phương pháp chế tạo vật liệu phù hợp. Trong luận văn này, chúng tôi chọn phương pháp phản ứng pha rắn nhiệt độ cao để chế tạo vật liệu phát quang vì ưu điểm của phương pháp này là không đòi hỏi trang thiết bị và cách thức thực hiện quá phức tạp, có thể không chế được kích thước, hình dạng của hạt sản phẩm dạng bột nhờ kĩ thuật nghiền, trộn, thay đổi nhiệt độ nung, thời gian nung.

Quy trình chế tạo vật liệu phát quang bằng phương pháp phản ứng pha rắn nhiệt độ cao Công đoạn 1: Có nhiệm vụ tính toán thành phần của nguyên liệu ban đầu (đi từ oxit, hiđroxit, hoặc các muối vô cơ) sao cho đạt tỉ lệ hợp thức của sản phẩm mong muốn. Công đoạn 2: Có nhiệm vụ nghiền mịn, trộn đều để tăng diện tích tiếp xúc giữa các phần tử nguyên liệu ban đầu. Tùy theo khối lượng mẫu và yêu cầu của từng loại vật liệu việc nghiền, trộn có thể thực hiện với cối sứ, máy nghiền rung hoặc máy nghiền hành tinh. Thời gian nghiền có thể chỉ từ vài chục phút nhưng cũng có thể hàng giờ hoặc lâu hơn.

Để nhanh chóng hoàn tất công việc này khi nghiền có thể đưa vào hỗn hợp phối liệu một lượng dung môi thích hợp. Ngoài ra cần hết sức lưu ý rằng công đoạn này còn một yêu cầu nghiêm ngặt là hỗn hợp phối liệu không bị nhiễm bẩn trong quá trình nghiền trộn. 29 Công đoạn 3: Có nhiệm vụ làm tăng mức độ tiếp xúc giữa các phần tử chất tham gia phản ứng, làm giảm độ xốp của phối liệu. Áp lực nén, kích thước và độ dày của viên mẫu được lựa chọn tùy thuộc vào đặc trưng hóa, lý của từng thành phần phối liệu và điều kiện thiết bị hiện có.

Một vài trường hợp đặc biệt cần phải sử dụng phương pháp nén nóng (vừa nén vừa gia nhiệt). Công đoạn 4: Thực hiện phản ứng giữa các pha rắn đây là công đoạn quan trọng nhất. Sau khi đã gia tăng diện tích và mức độ tiếp xúc giữa các phần tử các chất phối liệu nhờ hai công đoạn trên, ở công đoạn này dùng nhiệt độ cao (hoặc rất cao) cung cấp động năng chuyển động nhiệt cho các phần tử phối liệu để chúng có thể khuếch tán, tiến lại gần nhau tạo ra phản ứng giữa các pha rắn. Trong nhiều trường hợp phản ứng giữa các pha rắn xảy ra không hoàn toàn, nghĩa là trong sản phẩm vẫn còn có mặt chất ban đầu chưa phản ứng hết sau một lần nung, thiêu kết.

Lúc đó thường phải tiến hành nghiền trộn, ép viên và nung lại lần thứ hai, ba…Chỉ khi phép đo phổ nhiễu xạ tia X cho biết trong sản phẩm đã hết chất ban đầu mới xem như kết thúc phản ứng. Điểm tồn tại nổi bật của phương pháp phản ứng pha rắn nhiệt độ cao là nhiệt độ nung, thiêu kết thường phải cao hoặc rất cao, lúc đó chúng ta rất khó duy trì sự ổn định nhiệt độ để đảm bảo tính đồng nhất của phản ứng pha rắn và sự kết tinh xảy ra đồng đều. Đồng thời, quá trình nghiền, trộn thường dễ làm cho vật liệu nhiễm bẩn tạp chất, sản phẩm thu được thường có kích thước hạt lớn [5, 6]. Cơ chế phản ứng giữa các pha rắn ở nhiệt độ cao Phản ứng pha rắn nhiệt độ cao là phản ứng đặc trưng bằng tương tác giữa chất rắn và chất rắn khi nung hỗn hợp ở nhiệt độ cao.

Khi đó trong hệ có thể xảy ra nhiều quá trình hóa, lí phức tạp tạo thành khuyết tật trong mạng tinh thể, quá trình chuyển pha, quá trình thiêu kết,…. Trong phản ứng giữa các pha rắn, chất tham gia phản ứng đều nằm định vị tại các nút mạng tinh thể của chất ban đầu. Phản ứng chỉ xảy ra tại bề mặt tiếp xúc giữa hai pha rắn của chất tham gia. Về điều kiện nhiệt động lực học 30 phản ứng có thể tự diễn biến ngay ở nhiệt độ phòng.

Nhưng về yếu tố động học thì phản ứng đó xảy ra với tốc độ cực kỳ chậm. Chỉ khi nung lên đến nhiệt độ cao mới có thể bắt đầu tạo một lớp sản phẩm rất mỏng ở biên giới tiếp xúc giữa hai pha. Sự hình thành lớp sản phẩm như vậy gọi là quá trình tạo mầm. Quá trình này đòi hỏi phải làm đứt một số liên kết cũ trong các chất phản ứng, hình thành một số liên kết mới trong sản phẩm.

Điều này chỉ có thể xảy ra khi có sự phân bố lại các ion ở chỗ tiếp xúc. Sự phá đứt liên kết cũ, hình thành liên kết mới, cũng như sự dịch chuyển các cation chỉ có thể xảy ra ở nhiệt độ cao, vì lúc đó các cation mới đủ năng lượng để dịch chuyển [5]. Sự tạo mầm dễ xảy ra trong trường hợp có sự giống nhau về cấu trúc tinh thể của pha sản phẩm và cấu trúc tinh thể của chất tham gia phản ứng, có sự giống nhau của kích thước tế bào mạng cũng như khoảng cách giữa các nguyên tử. Tốc độ tạo mầm sản phẩm cũng chịu ảnh hưởng lớn của cấu trúc bề mặt của tinh thể chất phản ứng.

Tóm lại: Để phản ứng pha rắn xảy ra thuận lợi, nhiệt độ xảy ra phản ứng tạo pha sản phẩm thấp, sản phẩm thu được có thành phần pha đồng nhất, đơn pha thì phải: - Diện tích bề mặt tiếp xúc giữa các chất phản ứng phải lớn: chất tham gia phản ứng có cấp hạt nhỏ, lực nén ép để tạo mẫu lớn, đảm bảo độ sít đặc của mẫu. - Cấu trúc tinh thể của các chất tham gia phản ứng và sản phẩm càng giống nhau càng tốt [5]. CHẾ TẠO VẬT LIỆU PHÁT QUANG CaSiO3:Eu2+, Mn2+ BẰNG PHƯƠNG PHÁP PHẢN ỨNG PHA RẮN NHIỆT ĐỘ CAO Vật liệu phát quang CaSiO3:Eu2+, Mn2+ là một trong những vật liệu thuộc nhóm vật liệu silicate - kiềm thổ pha tạp các ion đất hiếm và kim loại chuyển tiếp hóa trị II có hiệu suất phát quang cao, không ảnh hưởng xấu đến môi trường, hiện đang được nhiều nhà khoa học quan tâm nghiên cứu. Vật liệu phát quang CaSiO3:Eu2+, Mn2+ được chế tạo bằng phương pháp phản ứng pha rắn nhiệt độ cao ở điều kiện 1250oC trong 3 giờ, ở môi trường 31 khử.

Hóa chất ban đầu gồm: Các muối carbonate kiềm thổ CaCO3, SiO2, Eu2O3, MnO2 và chất chảy là B2O3. Các hóa chất được sử dụng có độ tinh khiết 99% sản phẩm của Sigma - Aldrich. Theo một số nghiên cứu thì việc thêm một lượng chất chảy vào phối liệu để chế tạo vật liệu silicate là thành phần không thể thiếu. Chất chảy thường được sử dụng là các hợp chất của các ion B3+, V5+.

Việc pha thêm chất chảy nhằm mục đích hạ nhiệt độ thiêu kết của vật liệu để các thành phần dễ tạo thành hợp thức. Theo một số tài liệu đã nghiên cứu thì đối với vật liệu silicate - kiềm thổ pha tạp các ion đất hiếm và kim loại chuyển tiếp thì chất chảy thường được sử dụng là B2O3 [38]. Các mẫu vật liệu được chế tạo bằng phương pháp phản ứng pha rắn nhiệt độ cao tại phòng thí nghiệm khoa Vật Lí, trường Đại học Sư Phạm - Đại học Đà Nẵng.1 là quy trình chế tạo vật liệu phát quang CaSiO3: Eu2+, Mn2+ bằng phương pháp phản ứng pha rắn nhiệt độ cao. Phối liệu ban đầu: CaCO3, SiO2, Eu2O3, MnO2, B2O3.

Hỗn hợp được nghiền, trộn. Nung hỗn hợp ở 12500C trong môi trường khử. Sản phẩm CaSiO3:Eu2+, Mn2+ Hình 2. Quy trình chế tạo vật liệu CaSiO3:Eu2+, Mn2+bằng phương pháp phản ứng pha rắn nhiệt độ cao.

32 Các bước cụ thể của quy trình chế tạo mẫu vật liệu phát quang CaSiO3:Eu2+, Mn2+ được tiến hành như sau: Bước 1: Chuẩn bị khuôn Khuôn là các cốc sứ được rửa sạch cho vào máy siêu âm, sau đó lấy ra sấy khô bằng tủ sấy ở nhiệt độ khoảng 500C. Bước 2: Cân và nghiền hóa chất Cân hóa chất theo tỉ lệ đã tính toán bằng cân điện tử có độ chính xác 0,001gam. Phối liệu được cân theo đúng tỉ lệ hợp thức, đây là công đoạn cần sự tỉ mỉ và chính xác nên ta phải hết sức cẩn thận trong quá trình cân phối liệu, để đạt tỉ lệ hợp thức về khối lượng các chất ban đầu nhằm tạo ra sản phẩm mong muốn. Hóa chất sau khi cân xong được nghiền mịn và trộn đều trong cối sứ.

Cân điện tử. đoạn nghiền phối liệu giúp cho các thành phần hợp thức trộn lẫn đều với nhau để khi phản ứng xảy ra sản phẩm có kết tinh đồng đều. Nhiệm vụ của việc nghiền mịn, trộn đều nhằm tăng diện tích tiếp xúc giữa các phần tử nguyên liệu ban đầu. Ngoài ra, một yêu cầu nghiêm ngặt trong công đoạn này đó là hỗn hợp phối liệu không bị nhiễm bẩn trong quá trình nghiền, trộn.

Do đó chúng Hình 2. ta phải hết sức cẩn trọng trong công đoạn này. 33 Bước 3: Sấy hóa chất Hóa chất sau khi được nghiền mịn, trộn đều được cho vào cốc nung và sấy khô bằng tủ sấy ở nhiệt độ khoảng 50oC. Bước 4: Nung mẫu Hóa chất sau khi được sấy khô sẽ được cho vào lò điện nung nhiệt độ 1250oC trong 3h, rồi để nguội tự nhiên.

* Lưu ý: Khi bật lò nung phải mở cửa, bật quạt, tạo môi trường thoáng khí để nhiệt độ lò nung được ổn định.
