Tổng quan nghiên cứu

Sự bùng nổ của các dịch vụ truyền thông dữ liệu tốc độ cao và lưu lượng thoại trên mạng di động tế bào đặt ra thách thức lớn về dung lượng và chất lượng dịch vụ (GoS). Trong hệ thống đa truy cập phân chia theo mã (CDMA), can nhiễu đồng kênh từ các thuê bao là yếu tố cốt lõi làm suy giảm dung lượng toàn mạng. Thực tế vận hành cho thấy sự phân bố người dùng không đồng đều thường tạo ra các vùng tập trung mật độ cao (hot-spot) hay búp sóng quá tải (hot-beam), đẩy xác suất nghẽn vượt ngưỡng tiêu chuẩn 1% (0,01) theo tiêu chuẩn chất lượng dịch vụ viễn thông.

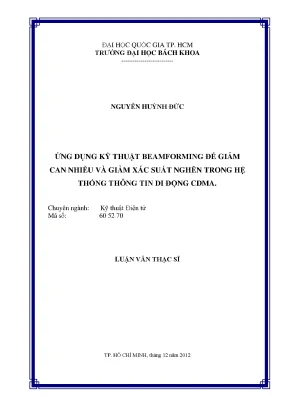

Luận văn thạc sĩ chuyên ngành Kỹ thuật Điện tử của tác giả Nguyễn Huỳnh Đức, dưới sự hướng dẫn khoa học của TS. Đỗ Hồng Tuấn tại Trường Đại học Bách Khoa – ĐHQG-HCM, tập trung giải quyết bài toán giảm can nhiễu và triệt tiêu xác suất nghẽn trong hệ thống CDMA đa búp sóng bằng kỹ thuật tạo búp sóng (Beamforming) kết hợp mảng anten thông minh. Nghiên cứu thực hiện tối ưu hóa vector trọng số không gian qua 3 giải thuật: Cực đại tỷ số tín hiệu trên can nhiễu và tạp âm (MaxSINR), Sai số bình phương trung bình nhỏ nhất (MMSE) và Đáp ứng phi nhiễu phương sai cực tiểu (MVDR).

Phạm vi nghiên cứu khảo sát kênh đường lên (uplink) tại trạm gốc với vùng phủ 360 độ theo góc phương vị, góc ngẩng -60 độ, xử lý can nhiễu tại 27 hướng xác định. Với độ lợi trải phổ 128, ngưỡng SINR yêu cầu 7 dB và thời gian duy trì cuộc gọi trung bình 2 phút, nghiên cứu đã chứng minh giải pháp quay búp sóng một góc bằng nửa độ rộng búp sóng chính ($\alpha/2$) giúp san sẻ lưu lượng hot-beam, nâng cao dung lượng tải của cell từ 26 Erlang lên đến trên 36 Erlang mà vẫn duy trì xác suất nghẽn dưới 1%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết xử lý tín hiệu mảng không gian và lý thuyết hàng đợi lưu lượng vô tuyến:

  • Kỹ thuật tạo búp sóng (Beamforming) và Hệ số mảng (Array Factor - AF): Khai thác nguyên lý giao thoa trường xa để định hướng búp sóng chính về phía thuê bao mong muốn và tạo các điểm triệt (nulls) về phía nguồn can nhiễu. Hệ số mảng AF được xây dựng chi tiết cho mảng anten vòng đồng nhất (UCA), mảng vòng có phần tử ở tâm (UCCA), mảng vòng phẳng đồng tâm (PUCA) và mảng phẳng lục giác đồng tâm (PUHA).
  • Ba giải thuật tối ưu hóa trọng số thích nghi:
    • MaxSINR: Tối đa hóa tỷ số công suất tín hiệu mong muốn trên tổng công suất can nhiễu và tạp âm thông qua bài toán tìm vector riêng ứng với trị riêng cực đại của ma trận tương quan tín hiệu không mong muốn.
    • MMSE: Cực tiểu hóa sai số bình phương trung bình giữa tín hiệu đầu ra và tín hiệu tham chiếu theo phương trình tối ưu Wiener - Hopf.
    • MVDR: Cực tiểu hóa công suất phương sai đầu ra của mảng anten với điều kiện ràng buộc đáp ứng không méo đối với hướng tín hiệu mong muốn thông qua phương pháp nhân tử Lagrange.
  • Mô hình lưu lượng Poisson và Điều khiển nhận cuộc gọi (Call Admission Control - CAC): Phân tích xác suất chấp nhận cuộc gọi dựa trên điều kiện ngưỡng SINR đạt 7 dB và công suất can nhiễu nền chuẩn hóa 0,1 W, từ đó thiết lập công thức xác định xác suất nghẽn tổng thể cho cell có phân bố tải không đồng đều.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng số học trên nền tảng MATLAB để khảo sát và kiểm chứng hiệu năng:

  • Cấu hình mẫu và quy mô mảng: Khảo sát số lượng phần tử anten đẳng hướng $N$ biến thiên từ 10 đến 20 phần tử, tập trung sâu vào dải từ 16 đến 20 phần tử. Mảng anten được thiết lập trên vòng tròn bán kính chuẩn hóa $R = 1,98\lambda$ ($\lambda$ là bước sóng).
  • Thiết lập tham số môi trường: Phương sai tạp âm Gauss trắng được cố định ở mức 0,001; tỷ số tải lưu lượng giữa búp sóng nghẽn và búp sóng bình thường $\zeta = 2$; công suất phát chuẩn hóa của mỗi thuê bao được giả định điều khiển công suất hoàn hảo ở mức 1 W.
  • Phương pháp chọn mẫu và phân tích: Chọn mẫu góc can nhiễu rời rạc tại 27 vị trí trải rộng từ $\pm30^\circ$ đến $180^\circ$ quanh búp sóng chính nhằm mô phỏng môi trường giao thoa vô tuyến thực tế. Phương pháp phân tích số học giải tích kết hợp quét lặp được lựa chọn nhằm đánh giá chính xác mối tương quan phi tuyến giữa mức suy hao búp sóng phụ ($D$), độ rộng búp sóng chính ($\alpha$) và xác suất nghẽn ($P_b$) tại các mức tải Erlang khác nhau.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  • Mối quan hệ giữa số lượng phần tử anten và chất lượng búp sóng: Khi tăng số lượng anten từ 10 lên 20 phần tử, mức suy hao búp sóng phụ tăng vọt. Với cấu hình 17 anten, mức suy hao búp phụ $D$ đạt từ 3,4831 (5,42 dB) đến 6,3776 (8,0465 dB). Khi nâng lên 19 anten, mức suy hao tăng mạnh từ 5,4289 (7,3471 dB) đến 13,3511 (11,2552 dB), giúp giảm thiểu tối đa can nhiễu lọt vào các sector lân cận.
  • Sự ổn định của độ rộng búp sóng chính: Trong dải từ 17 đến 20 anten, độ rộng búp sóng chính dao động ổn định trong khoảng $32^\circ$ đến $41^\circ$ (chia cell thành 9 đến 11 búp sóng độc lập). Tại cấu hình 16 anten, độ rộng búp sóng chính đạt cực đại khoảng $45^\circ$ (tương ứng 8 búp sóng phủ kín 360 độ).
  • Hiệu quả vượt trội của giải pháp xoay búp sóng ($\alpha/2$): Khi xuất hiện hot-beam với tỷ số quá tải $\zeta = 2$, việc xoay toàn bộ lưới búp sóng một góc bằng một nửa độ rộng búp chính ($\alpha/2$, ví dụ $22,5^\circ$ cho 16 anten hoặc $20^\circ$ cho 18 anten) đã chia đôi tải trọng của vùng nghẽn sang hai búp sóng kế cận. Nhờ đó, xác suất nghẽn của cell giảm từ mức nghiêm trọng trên 5% xuống dưới ngưỡng 1%.
  • Ưu thế của cấu hình mảng đồng tâm đa vòng: Các cấu hình PUCA (như PUCA 1:4:12, PUCA 1:8:8, PUCA 1:6:12) và PUHA (1:6:12) cho thấy khả năng triệt búp sóng phụ và cải thiện dung lượng lưu lượng vượt trội từ 8% đến 15% so với cấu hình mảng vòng đơn UCA có cùng số lượng phần tử.

Thảo luận kết quả

Cơ chế vật lý đằng sau sự suy giảm xác suất nghẽn là nhờ bộ lọc không gian đã cô lập người dùng trong các búp sóng hẹp, giảm thiểu tổng công suất can nhiễu đa người dùng $N_{out}$ tác động lên giải thuật CAC. Ba thuật toán MaxSINR, MMSE và MVDR đều cho kết quả tổng hợp mẫu bức xạ tương đương nhau khi ma trận tương quan được ước lượng chính xác, khẳng định tính đúng đắn và độ tin cậy của mô hình toán học.

Dữ liệu mô phỏng được trực quan hóa qua biểu đồ đặc tuyến quan hệ giữa Xác suất nghẽn ($P_b$) và Tải lưu lượng (Erlang). Biểu đồ cho thấy đường cong xác suất nghẽn dịch chuyển rõ rệt sang phải sau khi xoay búp sóng: tại cùng ngưỡng $P_b = 1%$, dung lượng phục vụ của cấu hình 17 anten tăng từ 22 Erlang lên 26 Erlang, và cấu hình 19 anten mở rộng từ 28 Erlang lên 36 Erlang. Bảng số liệu tổng hợp các cấu hình mảng khẳng định việc bổ sung phần tử ở tâm kết hợp bố trí nhiều vòng đồng tâm (PUCA) giúp tối ưu hóa hệ số AF, tạo ra các búp sóng sắc nét với mức triệt nhiễu sâu tại đúng 27 góc can nhiễu quy định.

Đề xuất và khuyến nghị

  • Tái cấu trúc hình học mảng anten trạm gốc: Các nhà khai thác mạng di động cần chuyển đổi từ mảng thẳng truyền thống sang cấu hình mảng tròn đồng tâm PUCA hoặc UCCA từ 17 đến 19 phần tử, nhằm nâng mức suy hao búp sóng phụ lên trên 8 dB đến 11,25 dB trong vòng 6 tháng do phòng quy hoạch vô tuyến chủ trì.
  • Tích hợp thuật toán xoay búp sóng động trong bộ điều khiển CAC: Bộ phận tối ưu hóa mạng (RNO) cần lập trình cơ chế kích hoạt xoay búp sóng một góc $\alpha/2$ tự động khi tỷ số tải lưu lượng giữa các sector $\zeta \ge 2$, đảm bảo đưa xác suất nghẽn toàn cell về dưới mức chuẩn 1% trong khung thời gian triển khai 3 tháng.
  • Nâng cấp bậc điều chế tín hiệu: Khai thác mức cải thiện SINR vượt ngưỡng 7 dB để áp dụng các sơ đồ điều chế bậc cao như 64-QAM hoặc 256-QAM trên kênh truyền vô tuyến, giúp tăng tốc độ truyền dữ liệu thêm 25% đến 40% trong lộ trình 9 tháng của các nhà mạng.
  • Ứng dụng mở rộng cho công nghệ 4G LTE-A và 5G Massive MIMO: Các trung tâm R&D viễn thông cần phát triển các bộ xử lý tín hiệu số DSP/FPGA hỗ trợ thuật toán MVDR và MMSE đa ràng buộc, hoàn thiện thử nghiệm thực địa cho các trạm thu phát thế hệ mới trong thời gian từ 12 đến 18 tháng.

Đối tượng nên tham khảo luận văn

  • Kỹ sư quy hoạch và tối ưu hóa mạng vô tuyến (RNP/RNO): Nắm bắt phương pháp tính toán hệ số mảng AF và chiến lược ấn định lại búp sóng để xử lý triệt để các điểm nghẽn lưu lượng cục bộ tại các đô thị đông đúc.
  • Học viên cao học và nghiên cứu sinh ngành Điện tử - Viễn thông: Sử dụng luận văn làm tài liệu tham khảo chuyên sâu về các thuật toán tối ưu hóa vector trọng số không gian như MaxSINR, MMSE và MVDR kết hợp với mô hình xác suất hàng đợi Poisson.
  • Chuyên gia thiết kế phần cứng anten và mảng pha: Khai thác các thông số thiết kế hình học chi tiết của mảng UCA, UCCA, PUCA và PUHA với bán kính $1,98\lambda$ để chế tạo các module anten thông minh trạm gốc.
  • Giảng viên và cán bộ nghiên cứu tại các trường đại học kỹ thuật: Ứng dụng mô hình toán học và kết quả mô phỏng MATLAB của công trình vào bài giảng chuyên đề về Anten thông minh, Xử lý tín hiệu số trong thông tin di động và Quản lý tài nguyên vô tuyến.

Câu hỏi thường gặp

  • Kỹ thuật Beamforming giúp giảm can nhiễu trong hệ thống CDMA như thế nào? Beamforming sử dụng mảng anten kết hợp bộ trọng số phức để tạo búp sóng định hướng về phía thuê bao mong muốn và tạo điểm triệt sâu tại 27 hướng can nhiễu, giúp triệt tiêu nhiễu đồng kênh và tối ưu hóa tỷ số SINR trên 7 dB.
  • Tại sao luận văn lại lựa chọn dải số lượng anten từ 16 đến 20 phần tử? Dưới 16 anten, mức suy hao búp phụ quá thấp (dưới 3 dB tại 10 anten), gây can nhiễu lớn. Dải 16 đến 20 anten đảm bảo búp chính hẹp từ $32^\circ$ đến $45^\circ$ và mức suy hao búp phụ cao từ 5,42 dB đến 11,25 dB, tối ưu hóa giữa hiệu năng và chi phí phần cứng.
  • Giải pháp xoay búp sóng một góc $\alpha/2$ mang lại hiệu quả gì cho vùng nghẽn hot-beam? Khi một búp sóng quá tải với tỷ số $\zeta = 2$, việc quay góc $\alpha/2$ sẽ phân bổ lưu lượng của búp sóng nghẽn ban đầu sang hai búp sóng mới liền kề, giảm áp lực tải cục bộ và hạ xác suất nghẽn toàn cell xuống dưới mức GoS 1%.
  • Sự khác biệt về hiệu năng giữa ba giải thuật MaxSINR, MMSE và MVDR là gì? Về mặt lý thuyết và mô phỏng tĩnh, cả ba giải thuật đều hội tụ về mẫu búp sóng tối ưu tương đương nhau khi có đầy đủ thông tin về vector lái và ma trận tương quan, đảm bảo đáp ứng phi nhiễu tại hướng thuê bao mục tiêu.
  • Cấu hình mảng đồng tâm PUCA có ưu thế gì vượt trội so với mảng vòng đơn UCA? Nhờ việc bố trí các phần tử trên nhiều vòng tròn đồng tâm và có phần tử ở tâm, PUCA giúp kiểm soát trường bức xạ tốt hơn, tăng mức suy hao búp phụ lên trên 8 dB và nâng dung lượng phục vụ thêm khoảng 8% đến 15% so với UCA cùng số phần tử.

Kết luận

  • Xây dựng hoàn chỉnh khung lý thuyết và công thức toán học tính hệ số mảng AF cho các cấu hình anten mảng vòng phức hợp (UCA, UCCA, PUCA, PUHA).
  • Ứng dụng thành công 3 giải thuật tối ưu MaxSINR, MMSE và MVDR để triệt can nhiễu tại 27 góc phương vị và tối ưu hóa búp sóng trạm gốc.
  • Chứng minh giải pháp xoay búp sóng $\alpha/2$ giúp giải quyết triệt để bài toán nghẽn lưu lượng hot-beam với tỷ số quá tải $\zeta = 2$.
  • Định lượng chính xác mức suy hao búp sóng phụ từ 5,42 dB đến 11,25 dB, giúp hệ thống đạt mức tải từ 26 Erlang đến 36 Erlang ở mức xác suất nghẽn chuẩn 1%.
  • Đặt nền móng lý thuyết và giải thuật thực nghiệm vững chắc cho việc phát triển các hệ thống anten mảng pha thông minh và Massive MIMO trong mạng di động tương lai.

Đóng góp lớn nhất của luận văn là đã kết hợp nhuần nhuyễn giữa kỹ thuật xử lý tín hiệu không gian và lý thuyết lưu lượng vô tuyến để nâng cao toàn diện hiệu năng mạng CDMA. Trong giai đoạn 6 đến 12 tháng tới, các giải thuật này có thể được phát triển tích hợp lên các hệ thống vô tuyến thông minh 4G/5G. Kính mời các nhà nghiên cứu, kỹ sư và độc giả quan tâm tham khảo chi tiết toàn văn công trình để áp dụng vào các dự án tối ưu hóa hạ tầng viễn thông thực tế.
