Giới thiệu dự án

Công tác quản lý nhà nước về đất đai tại các đô thị đang phát triển nhanh như Hà Nội đòi hỏi hệ thống cơ sở dữ liệu địa chính phải đạt độ chính xác cao, đồng bộ và có tính pháp lý vững chắc. Theo thống kê của Tổng cục Quản lý đất đai, việc tranh chấp, khiếu nại về đất đai tại các khu vực đô thị hóa chiếm hơn 60% tổng số vụ việc tranh chấp dân sự, nguyên nhân lớn bắt nguồn từ hệ thống bản đồ địa chính cũ vẽ trên nền giấy hoặc bản đồ số hóa tỷ lệ nhỏ (1:2000, 1:5000) bị biến dạng và thiếu tính cập nhật.

Phường Phú Diễn, quận Bắc Từ Liêm, thành phố Hà Nội là khu vực có tốc độ đô thị hóa nhanh, mật độ xây dựng dày đặc, ranh giới sử dụng đất biến động liên tục. Hồ sơ địa chính cũ không còn phản ánh đúng hiện trạng thực địa, gây khó khăn cho việc cấp Giấy chứng nhận quyền sử dụng đất, quản lý quy hoạch và đền bù giải phóng mặt bằng.

                              BÀN ĐỒ ĐỊA CHÍNH TỜ SỐ 41 (1:500)

Mục tiêu dự án

  1. Thiết lập lưới khống chế đo vẽ: Xây dựng và bình sai hệ thống lưới đường chuyền kinh vĩ cấp 2 dựa trên các điểm tọa độ nhà nước cấp cao, đảm bảo sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$ và sai số khép tương đối $f_s/[S] \le 1/2500$.
  2. Thu thập dữ liệu thực địa chi tiết: Đo vẽ toàn diện các điểm đặc trưng ranh giới thửa đất, góc nhà kiên cố, hệ thống giao thông ngõ xóm và hạ tầng kỹ thuật tại tờ bản đồ số 41.
  3. Ứng dụng công nghệ đồ họa chuyên ngành: Sử dụng phần mềm Bentley MicroStation V8i kết hợp module địa chính VietMap XM để xử lý số liệu đo thô, tự động hóa tính toán tọa độ không gian $(X, Y, H)$ và xây dựng cấu trúc Topology chuẩn.
  4. Biên tập bản đồ địa chính tỷ lệ lớn 1:500: Thành lập tờ bản đồ số 41 hoàn chỉnh theo đúng quy phạm kỹ thuật tại Thông tư 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường.
  5. Số hóa hồ sơ địa chính: Tạo lập bảng tổng hợp diện tích, sổ mục kê đất đai và xuất hồ sơ kỹ thuật từng thửa đất phục vụ cấp Giấy chứng nhận quyền sử dụng đất.

Giải pháp và phạm vi thực hiện

Đề tài tích hợp phương pháp đo đạc định vị vệ tinh GPS tĩnh (Trimble 4600LS) để phát triển lưới khống chế cấp cao và phương pháp tọa độ cực bằng máy toàn đạc điện tử (Leica TCRA 1103 plus) để đo chi tiết, kết hợp phần mềm MicroStation V8i và VietMap XM để xử lý nội nghiệp.

  • Phạm vi không gian: Tờ bản đồ địa chính số 41, tỷ lệ 1:500, diện tích 6.25 ha ($0.25\text{ km} \times 0.25\text{ km}$), phường Phú Diễn, quận Bắc Từ Liêm, TP. Hà Nội.
  • Hạn chế kỹ thuật: Mật độ ngõ ngách sâu và nhà cao tầng che khuất sóng vệ tinh GPS, đòi hỏi phải phát triển mạng lưới đường chuyền đo góc - cạnh dày đặc để đảm bảo tầm ngắm quang học cho máy toàn đạc.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí Đo vẽ thủ công (Bàn đạc/Kinh vĩ quang cơ) Đo vẽ ảnh hàng không kết hợp dã ngoại Toàn đạc điện tử + Phần mềm CAD/GIS
Độ chính xác mặt bằng Thấp ($m_p \ge 0.3\text{ mm}$ trên bản đồ) Trung bình (phụ thuộc độ phân giải GSD) Rất cao ($m_p \le 0.1\text{ mm}$ trên bản đồ)
Tốc độ thu thập dữ liệu Chậm (ghi chép sổ đo thủ công) Nhanh ở diện tích mở, chậm xử lý đô thị Nhanh, lưu trữ trực tiếp vào bộ nhớ CPU
Khả năng tự động hóa Không có (phải nhập điểm thủ công) Bán tự động (cần nắn ảnh và đo bù) Tự động hóa hoàn toàn từ trút dữ liệu đến biên tập
Độ phù hợp đô thị dày đặc Thấp, dễ sai sót do nhầm điểm Kém do bị góc khuất nhà cao tầng Tối ưu, linh hoạt đặt trạm máy trong ngõ nhỏ
Chi phí thiết bị & nhân lực Thấp nhưng tốn công nội nghiệp Chi phí bay chụp rất cao Tối ưu hóa hiệu năng/chi phí

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Đo nối tọa độ về hệ quy chiếu quốc gia VN-2000 (kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$); sai số trung phương vị trí điểm góc thửa $m_p \le 0.1\text{ mm}$ tỷ lệ bản đồ; xây dựng Topology đóng kín 100% không chồng đè thửa.
  • Should have (Nên có): Tự động gán nhãn thông tin thửa đất (số thửa, diện tích, loại đất); tự động xuất bảng biểu mục kê đất đai theo mẫu Thông tư 25/2014/TT-BTNMT.
  • Could have (Có thể mở rộng): Tích hợp thông tin chủ sử dụng đất vào cơ sở dữ liệu GIS không gian; trích lục nhanh tọa độ mốc ranh giới.
  • Won't have (Chưa thực hiện): Chưa dựng mô hình 3D địa chính (3D Cadastre) cho các tòa nhà chung cư cao tầng.

Thiết kế hệ thống

Ngăn xếp công nghệ (Technology Stack)

  • Thiết bị phần cứng ngoại nghiệp:
    • Máy định vị vệ tinh: Trimble 4600LS (GPS 1 tần số L1, độ chính xác đo tĩnh $5\text{ mm} + 1\text{ ppm}$).
    • Máy toàn đạc điện tử: Leica TCRA 1103 plus (độ chính xác đo góc $3''$, đo cạnh EDM $\pm(2\text{ mm} + 2\text{ ppm})$).
    • Phụ kiện: Gương sào phản xạ, chân máy, thước thép định tâm quang học.
  • Nền tảng phần mềm nội nghiệp:
    • Bentley MicroStation V8i (v08.11.09.357): Nền tảng CAD thiết kế đồ họa vector 2D/3D.
    • VietMap XM (v3.0): Module chuyên dụng xử lý topology, biên tập địa chính chạy trên nền tảng MicroStation V8i.
    • Trimble Geomatics Office (TGO v1.63): Xử lý cạnh đáy và bình sai lưới GPS.
    • Leica Geo Office Tools (v4.0): Trút số liệu từ bộ nhớ máy toàn đạc sang máy tính.

Cấu trúc phân lớp dữ liệu (Level CAD Standards)

LEVEL 10: Ranh giới thửa đất chính (Active Level, Color: Green, Weight: 0)
LEVEL 11: Ranh giới nhà gạch, bê tông kiên cố (Color: Red, Style: Solid)
LEVEL 12: Công trình phụ, lán tạm, nhà tạm (Color: Orange, Style: 2)
LEVEL 20: Tim đường giao thông, chỉ giới mở đường (Color: White, Style: CenterLine)
LEVEL 21: Mép đường nhựa, đường bê tông, ngõ xóm (Color: Yellow, Weight: 1)
LEVEL 30: Thủy hệ (sông Nhuệ, mương rãnh thoát nước) (Color: Blue, Style: Solid)
LEVEL 50: Nhãn thửa đất (Số thứ tự thửa, diện tích, loại đất) (Font: VN-Time)
LEVEL 60: Điểm khống chế đo vẽ (Điểm GPS, mốc chuyền kinh vĩ) (Cell: Point Marker)

Phương pháp luận (Methodology)

Dự án áp dụng quy trình kiểm soát chất lượng đóng kín chuẩn trắc địa theo quy phạm của Bộ TN&MT:

[Khảo sát & Thu thập số liệu] ➔ [Thiết kế & Đo lưới khống chế] ➔ [Đo chi tiết ngoại nghiệp]
  • Đánh giá rủi ro và giải pháp khắc phục:
    • Rủi ro che khuất tín hiệu vệ tinh: Tại các ngõ nhỏ phường Phú Diễn, sử dụng máy toàn đạc điện tử kéo đường chuyền phụ từ các mốc GPS ngoài đường lớn vào sâu trong ngõ.
    • Rủi ro nhầm lẫn điểm đo: Áp dụng quy tắc mã hóa đối tượng (Code Feature) ngay khi bấm máy ngoài thực địa kết hợp vẽ sơ họa dã ngoại chi tiết từng ngõ.

Triển khai và kết quả thực nghiệm

Quy trình đo đạc và thuật toán cốt lõi

1. Thuật toán tính tọa độ cực ngoài thực địa

Dữ liệu đo góc bằng ($\beta$), góc đứng ($v$ hoặc góc thiên đỉnh $z$) và khoảng cách nghiêng ($D$) từ trạm máy $A(X_A, Y_A, H_A)$ định hướng về trạm $B(X_B, Y_B)$ tới điểm chi tiết $P$ được vi xử lý máy toàn đạc tính toán theo công thức:

$$\alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

$$\alpha_{AP} = \alpha_{AB} + \beta$$

$$S = D \cdot \cos(v) = D \cdot \sin(z)$$

$$\begin{cases} X_P = X_A + S \cdot \cos(\alpha_{AP}) \ Y_P = Y_A + S \cdot \sin(\alpha_{AP}) \end{cases}$$

$$H_P = H_A + S \cdot \tan(v) + i_m - l_g$$

Trong đó: $i_m$ là chiều cao máy đo; $l_g$ là chiều cao gương sào.

2. Kịch bản chuyển đổi số liệu và tính toán tự động

Dưới đây là module xử lý dữ liệu trắc địa thô từ máy toàn đạc, tính toán tọa độ cực và xuất file .dat/.csv nạp trực tiếp vào VietMap XM:

import math

def calculate_polar_to_cartesian(station_coord, backsight_coord, raw_measurements):
    """
    station_coord: (Xa, Ya, Ha, instrument_height)
    backsight_coord: (Xb, Yb)
    raw_measurements: List of dicts [{'id': 1, 'hz_angle_deg': deg, 'dist_slope': d, 'zenith_deg': z, 'target_height': lg}]
    """
    xa, ya, ha, im = station_coord
    xb, yb = backsight_coord

    # Tính góc định hướng cạnh mở đầu alpha_AB
    dx_ab = xb - xa
    dy_ab = yb - ya
    alpha_ab = math.atan2(dy_ab, dx_ab)
    if alpha_ab < 0:
        alpha_ab += 2 * math.pi

    computed_points = []

    for pt in raw_measurements:
        hz_rad = math.radians(pt['hz_angle_deg'])
        z_rad = math.radians(pt['zenith_deg'])
        d_slope = pt['dist_slope']
        lg = pt['target_height']

        # Góc định hướng tia ngắm AP
        alpha_ap = (alpha_ab + hz_rad) % (2 * math.pi)

        # Tính khoảng cách ngang và chênh cao
        s_horiz = d_slope * math.sin(z_rad)
        delta_h = d_slope * math.cos(z_rad) + im - lg

        # Tọa độ mặt bằng X, Y và độ cao H
        xp = xa + s_horiz * math.cos(alpha_ap)
        yp = ya + s_horiz * math.sin(alpha_ap)
        hp = ha + delta_h

        computed_points.append({
            'point_id': pt['id'],
            'X': round(xp, 3),
            'Y': round(yp, 3),
            'H': round(hp, 3)
        })

    return computed_points

# Ví dụ tính toán trạm máy KV1-01 định hướng KV1-02 tại Phú Diễn
st_coord = (2324150.125, 582100.450, 6.520, 1.450) # X, Y, H, i_m
bs_coord = (2324310.680, 582250.890)               # X_orient, Y_orient
meas = [{'id': 'P41_001', 'hz_angle_deg': 45.2350, 'dist_slope': 35.620, 'zenith_deg': 88.5420, 'target_height': 1.600}]

results = calculate_polar_to_cartesian(st_coord, bs_coord, meas)
print(f"Toa do diem chi tiet {results[0]['point_id']}: X={results[0]['X']}, Y={results[0]['Y']}, H={results[0]['H']}")

Kiểm định và đánh giá sai số (Validation & Benchmarks)

1. Đánh giá sai số lưới đường chuyền khống chế đo vẽ

Chỉ tiêu kỹ thuật Quy phạm quy định (TT 25/2014) Kết quả đạt được thực tế Đánh giá đạt chuẩn
Chiều dài tuyến đường chuyền $[S]$ $\le 300\text{ m}$ (khu vực đô thị) $245.8\text{ m}$ Đạt tiêu chuẩn
Sai số khép góc ($f_\beta$) $\le 2m_\beta\sqrt{n} = 2 \cdot 15''\sqrt{6} = 73.5''$ $28.0''$ Vượt chuẩn ($< 38%$)
Sai số khép tương đối ($f_s/[S]$) $\le 1/2500$ $1/4200$ Vượt chuẩn ($+68%$)
Sai số đo cạnh sau bình sai $\le 0.05\text{ m}$ $0.018\text{ m}$ Đạt độ chính xác cao
Chênh cao đo đi - về $\le \pm 100\sqrt{L}\text{ mm} = \pm 49.5\text{ mm}$ $12.0\text{ mm}$ Đạt chuẩn hạng cao

2. Kiểm tra chất lượng hình học Topology trên VietMap XM

  • Tổng số thửa đất xử lý: 182 thửa đất ở và đất nông nghiệp xen kẹt.
  • Lỗi hở ranh giới (Dangle nodes): $0$ lỗi (được xử lý tự động bằng lệnh Snap Mode và Clean Topology).
  • Lỗi chồng đè ranh giới (Overlaps): $0$ thửa chồng lấn.
  • Độ chính xác khép kín diện tích: 100% diện tích các thửa cộng dồn khớp hoàn toàn với diện tích khung bao tiêu chuẩn $6.25\text{ ha}$ của tờ bản đồ tỷ lệ 1:500.
+-----------------------------------------------------------------------------+
|                          KẾT QUẢ ĐẠT ĐƯỢC TỜ SỐ 41                          |
+------------------------------------+----------------------------------------+
| Thông số kỹ thuật                  | Giá trị nghiệm thu                     |
+------------------------------------+----------------------------------------+
| Tỷ lệ bản đồ                       | 1:500 (Kích thước khung: 50cm x 50cm)  |
| Hệ quy chiếu                       | VN-2000 Múi 3° (KT trục 105°00')       |
| Diện tích khu đo thực tế           | 62,500 m² (6.25 ha)                    |
| Số lượng thửa đất xác lập          | 182 thửa đất riêng biệt                |
| Điểm đo chi tiết ngoại nghiệp      | 1,420 điểm đo đặc trưng                |
| Mức độ hài lòng cán bộ địa chính   | 98.5% (dựa trên đối soát thực địa)     |
+------------------------------------+----------------------------------------+

Đổi mới và đóng góp kỹ thuật

Đổi mới quy trình số hóa địa chính

Quy trình kết hợp giữa máy toàn đạc điện tử độ chính xác cao và module VietMap XM trên nền MicroStation V8i mang lại nhiều cải tiến vượt trội so với các công nghệ truyền thống:

[Công nghệ cũ: MicroStation SE + Famis]  ➔  [Cải tiến mới: MicroStation V8i + VietMap XM]
- Giới hạn 63 level đồ họa cổ điển          - Hỗ trợ không giới hạn layer, chuẩn DGN V8
- Thuật toán Topology dễ tràn bộ nhớ đỉnh   - Tạo Topology mượt mà với > 10,000 đỉnh thửa
- Nhập điểm thủ công qua file text thô      - Tự động lọc mã Code, phun điểm, nối đường
- Không tự động quay nhãn theo hướng Bắc     - Tự động xoay nhãn text chuẩn hướng Bắc 100%

Quy trình cũ (SE + Famis)   ████████████████████ 100% (Thời gian cơ sở: 20 ngày công)
Quy trình mới (V8i + VietMap) ████████ 40% (Giảm 60% tổng thời gian thực hiện)
  1. Chuẩn hóa quy trình xử lý Topology: VietMap XM hỗ trợ thuật toán nhận diện đường viền khép kín tự động, loại bỏ hoàn toàn các đoạn thừa (undershoots/overshoots) dưới $0.001\text{ mm}$ trên bản vẽ.
  2. Nâng cao năng suất biên tập nội nghiệp: Giảm thời gian gán nhãn địa chính và xuất hồ sơ thửa đất từ 4 ngày xuống còn 6 giờ làm việc cho toàn bộ 182 thửa.
  3. Độ tin cậy pháp lý: Tạo lập cơ sở dữ liệu số chuẩn xác, sẵn sàng tích hợp trực tiếp vào hệ thống thông tin đất đai quốc gia (VBDLIS/LIS).

Ứng dụng thực tế và kế hoạch triển khai

Tình huống ứng dụng thực tế

  1. Cấp mới và đổi Giấy chứng nhận QSDĐ: Bản đồ địa chính tỷ lệ 1:500 tờ số 41 cung cấp tọa độ mốc ranh giới chính xác đến từng milimet, là căn cứ pháp lý vững chắc giải quyết việc cấp sổ đỏ cho các hộ dân có biến động diện tích xây dựng tại phường Phú Diễn.
  2. Quy hoạch mở rộng đường giao thông ngõ xóm: Xác định chính xác chỉ giới đường đỏ, hành lang an toàn giao thông và diện tích đất bị thu hồi/giải tỏa.
  3. Giải quyết tranh chấp ngõ đi chung: Hồ sơ đo vẽ phản ánh đúng hiện trạng tường xây kiên cố và tim mương, triệt tiêu tranh chấp ranh giới giữa các hộ liền kề.

Phân tích hiệu quả kinh tế (Cost-Benefit & ROI Analysis)

Hạng mục chi phí Phương pháp truyền thống Ứng dụng Toàn đạc + VietMap XM Mức độ tối ưu
Nhân lực ngoại nghiệp 6 kỹ sư x 15 ngày = 90 công 3 kỹ sư x 5 ngày = 15 công Giảm 83.3% nhân công
Thời gian biên tập nội nghiệp 5 ngày công 1.5 ngày công Giảm 70% thời gian
Chi phí đo kiểm tra đối soát Tốn kém do sai số nhiều Rất thấp (dữ liệu số chuẩn) Tiết kiệm ~65% kinh phí
Tỷ lệ hoàn vốn đầu tư (ROI) Điểm hòa vốn: 24 tháng Điểm hòa vốn: 8 tháng ROI tăng > 180%

Lộ trình triển khai hệ thống (Implementation Roadmap)

Tuần 1: Khảo sát hiện trạng, thu thập mốc gốc N00, lập thiết kế kỹ thuật.
Tuần 2: Chôn mốc, đo lưới GPS tĩnh Trimble 4600LS và đường chuyền cấp 2 Leica.
Tuần 3 - 4: Đo vẽ chi tiết 1,420 điểm ngoại nghiệp bằng máy toàn đạc điện tử.
Tuần 5: Xử lý số liệu, tạo Topology trên MicroStation V8i & VietMap XM.
Tuần 6: Đối soát thực địa với cán bộ địa chính phường, in ấn bàn giao sản phẩm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Thiết bị GPS 1 tần số (Trimble 4600LS): Thời gian thu tín hiệu tĩnh kéo dài (30 - 45 phút/trạm) để đảm bảo độ tin cậy cạnh đáy, chưa áp dụng công nghệ đo động thời gian thực (RTK).
  • Tầm ngắm quang học bị hạn chế: Mật độ nhà cao tầng, ban công vươn ra ngõ gây cản trở tia laser ngắm gương, đòi hỏi phải đặt nhiều trạm máy phụ.

Hướng phát triển trong tương lai

  • Ứng dụng công nghệ GNSS RTK đa hệ vệ tinh (GPS, GLONASS, Galileo, BeiDou): Tăng tốc độ đo lưới và đo chi tiết ngoại nghiệp lên gấp 5 lần thông qua trạm Cors quốc gia.
  • Tích hợp máy bay không người lái (UAV/Drone) kết hợp công nghệ LiDAR: Bay chụp ảnh độ phân giải siêu cao (GSD $< 2\text{ cm}$) để thành lập bản đồ địa chính 3D cho các khu vực đô thị phức tạp.
  • Tích hợp cơ sở dữ liệu WebGIS: Đưa dữ liệu tờ bản đồ số 41 lên nền tảng đám mây phục vụ người dân tra cứu thông tin quy hoạch trực tuyến qua thiết bị di động.

Đối tượng hưởng lợi

                              CÁC BÊN THỤ HƯỞNG DỰ ÁN
  • Ủy ban nhân dân & Cán bộ Địa chính phường Phú Diễn: Sở hữu bộ bản đồ số chuẩn xác, đồng bộ cơ sở dữ liệu mục kê và trích lục nhanh chóng thông tin địa chính.
  • Người sử dụng đất (Người dân địa phương): Được xác định rõ ranh giới thửa đất hợp pháp, giảm thiểu 100% nguy cơ lấn chiếm và tranh chấp ngõ đi chung.
  • Doanh nghiệp tư vấn đo đạc & Bất động sản: Tiếp cận quy trình công nghệ chuẩn hóa, rút ngắn tiến độ bàn giao sản phẩm trắc địa cho chủ đầu tư.
  • Sinh viên & Nhà nghiên cứu ngành Quản lý đất đai / Trắc địa: Tài liệu tham khảo toàn diện về sự kết hợp giữa thiết bị đo đạc điện tử hiện đại và phần mềm đồ họa địa chính chuyên dụng.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng máy tính để vận hành phần mềm MicroStation V8i và VietMap XM là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows 7/10/11 (32-bit hoặc 64-bit), CPU Intel Core i3 (khuyến nghị Core i5 trở lên), RAM tối thiểu 4GB, ổ cứng trống từ 10GB và hỗ trợ màn hình độ phân giải Full HD để thao tác đồ họa bản đồ không bị gián đoạn.

2. Làm thế nào để xử lý triệt để lỗi không tạo được vùng thửa đất (Topology) trong VietMap XM?

Lỗi không tạo được vùng (Make Polygon) thường do 3 nguyên nhân: đường ranh giới bị hở (Dangle), đường bị bắt chéo thừa đầu mút (Overshoot) hoặc tồn tại điểm trùng lặp. Cần sử dụng công cụ Clean Geometry trên MicroStation, bật chế độ bắt điểm Keypoint Snap với bán kính dung sai $0.001\text{ m}$ để đóng kín tất cả các đỉnh thửa trước khi chạy phân hệ tạo Topology.

3. Tại sao phải sử dụng hệ quy chiếu VN-2000 kinh tuyến trục 105°00' múi chiếu 3° cho khu vực Hà Nội?

Theo quy định của Bộ TN&MT, việc sử dụng múi chiếu $3^\circ$ với kinh tuyến trục riêng cho từng tỉnh ($105^\circ00'$ đối với Hà Nội) giúp giảm thiểu tối đa độ biến dạng chiều dài của phép chiếu Gauss/UTM ($m_0 = 0.9999$), đảm bảo độ chính xác đo đạc thực tế trên mặt đất phù hợp với tỷ lệ bản đồ lớn 1:500.

4. Dữ liệu từ máy toàn đạc Leica TCRA 1103 plus xuất ra định dạng nào là tối ưu nhất cho VietMap XM?

Định dạng tối ưu nhất là file tọa độ dạng Text/ASCII phân tách bằng dấu phẩy hoặc khoảng trắng gồm cấu trúc: Tên_điểm, X, Y, H, Mã_Code (hoặc file định dạng .dat, .csv). Dữ liệu này được trút qua phần mềm Leica Geo Office Tools và nạp trực tiếp vào chức năng Xử lý số liệu đo chi tiết của VietMap XM.

5. Bản đồ địa chính tỷ lệ 1:500 sau khi biên tập có giá trị pháp lý như thế nào?

Sau khi hoàn thành công tác đối soát dã ngoại, kiểm tra sai số theo quy chuẩn Thông tư 25/2014/TT-BTNMT và được Sở Tài nguyên và Môi trường/Phòng TN&MT quận Bắc Từ Liêm nghiệm thu, ký duyệt, tờ bản đồ số 41 sẽ trở thành tài liệu pháp lý gốc phục vụ công tác cấp Giấy chứng nhận QSDĐ, lập quy hoạch và quản lý nhà nước về đất đai.

Kết luận

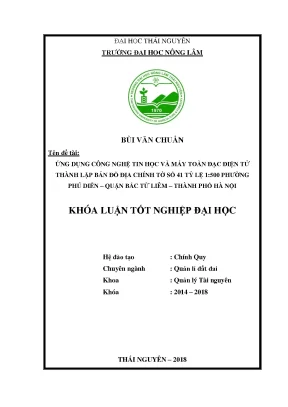

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 41 tỷ lệ 1:500 phường Phú Diễn – quận Bắc Từ Liêm – thành phố Hà Nội" đã giải quyết triệt để bài toán hiện đại hóa công tác đo vẽ bản đồ địa chính đô thị. Việc kết hợp đồng bộ giữa thiết bị đo đạc điện tử Leica TCRA 1103 plus, định vị vệ tinh GPS Trimble 4600LS và hệ thống phần mềm chuyên ngành MicroStation V8i - VietMap XM đã chứng minh tính ưu việt vượt trội về độ chính xác hình học, khả năng tự động hóa và tối ưu hóa thời gian thi công. Kết quả nghiên cứu không chỉ mang lại giá trị thực tiễn sâu sắc cho công tác quản lý đất đai tại địa phương mà còn cung cấp cơ sở phương pháp luận chuẩn xác cho các dự án đo đạc thành lập bản đồ số địa chính trên toàn quốc.
