Giới thiệu dự án

Trong công tác quản lý Nhà nước về đất đai tại Việt Nam, bản đồ địa chính đóng vai trò là tài liệu cơ sở nền tảng cấu thành bộ hồ sơ địa chính có giá trị pháp lý cao nhất. Theo định hướng chuyển đổi số quốc gia và các quy chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường (tiêu biểu là Thông tư 25/2014/TT-BTNMT và Thông tư 30/2013/TT-BTNMT), việc số hóa, hiện đại hóa quy trình thành lập bản đồ địa chính từ khâu ngoại nghiệp đến nội nghiệp là điều kiện tiên quyết nhằm đảm bảo tính đồng bộ của hệ thống cơ sở dữ liệu đất đai (CSDLĐĐ).

Xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc là một địa bàn trung du với tổng diện tích tự nhiên 366,23 ha, đặc trưng bởi địa hình lượn sóng, chia cắt bởi các đồi thấp, sông ngòi và mạng lưới dân cư xen kẽ đất canh tác nông nghiệp. Trước thực trạng hồ sơ địa chính cũ dạng giấy bị rách nát, biến động ranh giới sử dụng đất diễn ra mạnh mẽ và chưa được quy chuẩn hóa về Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000, việc thành lập bản đồ địa chính số độ chính xác cao tỷ lệ 1:1000 trở thành nhiệm vụ cấp bách.

+-----------------------------------------------------------------------------------+
|                              BỐI CẢNH VÀ VẤN ĐỀ                                  |
+-----------------------------------------------------------------------------------+
|  - Hồ sơ địa chính cũ thiếu tính đồng bộ, biến dạng phép chiếu lớn                |
|  - Nhu cầu cấp đổi Giấy chứng nhận QSDĐ theo chuẩn VN-2000                        |
|  - Tranh chấp ranh giới đất nông nghiệp và thổ cư tại xã Nhạo Sơn                 |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|                             GIẢI PHÁP KỸ THUẬT                                   |
+-----------------------------------------------------------------------------------+
|  1. Đo khống chế mặt bằng: Máy toàn đạc South NTS-312B nối 7 điểm GPS             |
|  2. Thu thập tọa độ cực ngoại nghiệp: Tự động lưu RAW/TXT/SDR                     |
|  3. Xử lý & Bình sai nội nghiệp: ProNet + MicroStation SE/V8 + FAMIS + Emap       |
|  4. Tự động hóa Topology: MRFClean/MRFFlag, tạo tâm thửa, biên tập nhãn thửa      |
+-----------------------------------------------------------------------------------+

Problem Statement và Pain Points

  1. Sai số tích lũy từ công nghệ cũ: Phương pháp đo vẽ truyền thống (bàn đạc, máy kinh vĩ quang cơ kết hợp mia đo dài) có sai số đo góc lớn ($m_\beta > 15''$), tốc độ thu thập điểm chậm và phụ thuộc nhiều vào ghi chép thủ công trên sổ đo dã ngoại, dễ gây nhầm lẫn số liệu.
  2. Xung đột cấu trúc hình học (Topology Defects): Quá trình số hóa bản đồ từ giấy sang CAD thường xuất hiện các lỗi hở đỉnh (undershoot), bắt vượt (overshoot), trùng lặp cạnh (duplicate segments) và diện tích thửa bị sai lệch cục bộ so với thực địa.
  3. Thiếu tính liên kết thuộc tính - không gian: Các hệ thống bản đồ vẽ tay không thể tự động liên kết mã thửa, loại đất, diện tích với sổ mục kê, cản trở việc xây dựng CSDL địa chính đa mục tiêu theo chuẩn VBDLIS/VILIS.

Mục tiêu dự án

  1. Thiết kế và thi công mạng lưới khống chế đo vẽ: Xây dựng đường chuyền kinh vĩ cấp 1 và cấp 2 trên địa bàn xã Nhạo Sơn, liên kết trực tiếp với 7 điểm tọa độ địa chính hạng cao đo bằng công nghệ GPS.
  2. Đo vẽ chi tiết ngoại nghiệp: Thu thập đầy đủ, chính xác 100% ranh giới thửa đất, ranh giới hành chính, hệ thống giao thông, thủy hệ và công trình xây dựng cho tờ bản đồ số 12 tỷ lệ 1:1000.
  3. Ứng dụng chuỗi công nghệ phần mềm chuyên ngành: Sử dụng phần mềm bình sai ProNet, môi trường đồ họa MicroStation kết hợp module FAMIS (Field Work and Cadastral Mapping Integrated Software) và Emap để chuẩn hóa topology, tính toán diện tích tự động và biên tập tờ bản đồ số hoàn chỉnh.
  4. Thiết lập hồ sơ kỹ thuật thửa đất: Tự động xuất bảng nhãn thửa, số thứ tự thửa, bảng diện tích các loại đất và lập hồ sơ địa chính phục vụ công tác cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

Solution Approach và Justification

Dự án áp dụng phương pháp đo vẽ tọa độ cực bằng máy toàn đạc điện tử (Electronic Total Station - ETS) kết hợp quy trình xử lý dữ liệu số khép kín trên nền tảng MicroStation - FAMIS. Việc lựa chọn công nghệ này được chứng minh là tối ưu nhất cho khu vực trung du như Nhạo Sơn:

  • Độ chính xác vượt trội: Máy toàn đạc điện tử South NTS-312B tích hợp khối đo xa quang điện EDM với độ chính xác đo góc 2" và sai số đo cạnh $m_s \le \pm(2\text{ mm} + 2\text{ ppm} \times D)$, triệt tiêu sai số đọc số trên vành khắc quang học.
  • Tính kinh tế và khả thi: So với phương pháp bay chụp ảnh hàng không bằng UAV (chi phí cao, bị che khuất bởi tán cây dày đặc tại vùng bán sơn địa), phương pháp toàn đạc điện tử linh hoạt luồn lách vào từng ngõ ngách khu dân cư và bờ ruộng bậc thang.
  • Tính chuẩn hóa dữ liệu: FAMIS là giải pháp phần mềm chuẩn của Bộ Tài nguyên và Môi trường, cho phép xử lý dữ liệu theo mô hình quan hệ Topology chuẩn, tự động nhận dạng mã địa hình (code) từ sổ đo điện tử để tự động hóa quá trình vẽ nét bản đồ.

Expected Outcomes và Phạm vi dự án

  • Sản phẩm bàn giao: 01 tờ bản đồ địa chính gốc số 12 tỷ lệ 1:1000 (khung chuẩn $50 \times 50\text{ cm}$ tương ứng diện tích 25 ha thực địa) được biên tập hoàn chỉnh theo Hệ tọa độ VN-2000 (kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$); file dữ liệu số định dạng .DGN cùng bảng thống kê diện tích, sổ mục kê đất đai.
  • Chỉ tiêu kỹ thuật: Sai số vị trí điểm góc thửa đối với điểm khống chế đo vẽ không vượt quá 0,1 mm trên bản đồ (tương ứng 0,1 m ngoài thực địa); sai số khép góc đường chuyền $f_\beta \le 2m_\beta\sqrt{n}$; sai số khép tương đối $f_s/[S] \le 1:4.000$ (vùng nông thôn/trung du).
  • Phạm vi - Giới hạn: Nghiên cứu tập trung chuyên sâu vào công tác thực nghiệm đo vẽ và xử lý dữ liệu tờ bản đồ địa chính số 12, xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc. Các tờ bản đồ lâm nghiệp tỷ lệ nhỏ hơn không thuộc phạm vi của đồ án này.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Phương pháp bàn đạc / Kinh vĩ quang cơ Phương pháp ảnh hàng không (UAV Photogrammetry) Phương pháp Toàn đạc điện tử + FAMIS (Lựa chọn)
Độ chính xác mặt bằng Thấp ($m_p > 0,3\text{ m}$), dễ tích lũy sai số Trung bình ($0,05 - 0,15\text{ m}$), phụ thuộc GCPs Rất cao ($m_p \le 0,05\text{ m}$), kiểm soát từng điểm mia
Khả năng quan sát địa vật Bị hạn chế bởi địa hình đồi dốc Bị che khuất dưới tán rừng, mái hiên nhà Linh hoạt, đo ngắm trực tiếp tới chân tường, ranh đất
Thời gian thu thập ngoại nghiệp Rất chậm (30 - 50 điểm/ngày/tổ) Rất nhanh (50 - 100 ha/ngày) Nhanh, ổn định (300 - 500 điểm/ngày/tổ)
Mức độ số hóa & Topology Thủ công hoàn toàn, dễ lỗi hở vùng Tự động hóa nhưng khó phân định pháp lý Bán tự động, tự động Clean/Flag, đồng bộ CSDLĐĐ
Chi phí đầu tư thiết bị Thấp Rất cao (Drone chuyên dụng, máy trạm xử lý ảnh) Hợp lý, sẵn có và tối ưu hiệu quả đầu tư

Ma trận yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc phải có):
    • Khởi tính từ Hệ tọa độ quốc gia VN-2000, Ellipsoid WGS-84, múi chiếu $3^\circ$, kinh tuyến trục $105^\circ00'$.
    • Đóng khép và bình sai đường chuyền kinh vĩ đạt sai số tương đối $f_s/[S] \le 1:4.000$.
    • Tự động sửa lỗi hình học (Topology Cleaning) để đóng vùng thửa đất $100%$ không bị hở mạch.
    • Phân lớp dữ liệu (Level) theo đúng quy định Thông tư 25/2014/TT-BTNMT trên nền MicroStation.
  • Should have (Nên có):
    • Tự động bắt mã địa vật (Feature Code) từ sổ đo điện tử để vẽ đường giao thông, kênh mương.
    • Đánh số thứ tự thửa đất tự động theo nguyên tắc từ trái sang phải, từ trên xuống dưới.
  • Could have (Có thể có):
    • Xuất dữ liệu tương thích đa định dạng: ESRI Shapefile (.shp), AutoCAD (.dxf/.dwg), MapInfo (.mif).
  • Won't have (Chưa thực hiện trong giai đoạn này):
    • Tích hợp 3D Cadastre (bản đồ địa chính 3 chiều cho nhà cao tầng).
    • Đồng bộ thời gian thực (Real-time Cloud Sync) trực tiếp từ máy toàn đạc về máy chủ CSDL.

Thiết kế hệ thống

+---------------------------------------------------------------------------------------+
|                       KIẾN TRÚC LUỒNG DỮ LIỆU ĐỊA CHÍNH SỐ                           |
+---------------------------------------------------------------------------------------+
|                                                                                       |
|  [THỰC ĐỊA NGOẠI NGHIỆP]                                                              |
|                                                                                       |
|  [XỬ LÝ DỮ LIỆU BAN ĐẦU]                                                              |
|                                                                                       |
|  [MÔI TRƯỜNG BIÊN TẬP CAD/GIS]                                                       |
|  [ỨNG DỤNG CHUYÊN NGÀNH FAMIS & EMAP]                                                |
|                                                                                       |
+---------------------------------------------------------------------------------------+

Technology Stack và Versioning

  • Phần cứng thu thập dữ liệu: Máy toàn đạc điện tử South NTS-312B (Độ phóng đại ống kính 30X, độ chính xác đo góc 2", khoảng cách đo gương đơn $3.000\text{ m}$); Máy định vị GPS 2 tần số phục vụ đo nối lưới gốc.
  • Nền tảng CAD cơ sở: Bentley MicroStation SE (bản build chuẩn ngành) / MicroStation V8i.
  • Phần mềm biên tập địa chính: FAMIS (phiên bản 2006, chuẩn hóa theo quy phạm Tổng cục Địa chính/Bộ TN&MT).
  • Phần mềm bình sai trắc địa: ProNet v2.0 (thuật toán bình sai gián tiếp lưới trắc địa mặt bằng tự do và ràng buộc).
  • Phần mềm tiện ích phụ trợ: Emap (hỗ trợ chuyển đổi font TCVN3/Unicode và xử lý nhãn thửa tự động).

Cấu trúc tổ chức lớp dữ liệu (Level Matrix Structure) trên MicroStation

Level 01: Khung bản đồ, lưới kinh tọa độ, thông tin mép khung
Level 09: Đường địa giới hành chính các cấp (xã, thôn)
Level 10: Ranh giới thửa đất (ranh giới pháp lý khép kín)
Level 13: Nhà và các công trình xây dựng kiên cố
Level 15: Tim đường, mép đường giao thông bộ
Level 20: Hệ thống thủy hệ (sông, suối, kênh mương, bờ hồ)
Level 31: Điểm khống chế tọa độ và độ cao (GPS, Địa chính cấp 1, 2)
Level 40: Tâm thửa, số thứ tự thửa, diện tích thửa, mã loại đất
Level 50: Ghi chú địa danh, tên đường, tên công trình công cộng

Phương pháp luận (Methodology) và Kế hoạch thực hiện

Dự án triển khai theo mô hình Thác nước kết hợp Kiểm soát chất lượng đa tầng (Sequential Engineering with Stage-Gate QA):

[Khảo sát & Thiết kế] -> [Xây dựng Lưới Khống chế] -> [Đo vẽ Ngoại nghiệp] -> [Biên tập Topology] -> [Nghiệm thu & Đóng gói]

Bảng đánh giá rủi ro và giải pháp giảm thiểu (Risk Assessment Matrix)

Rủi ro kỹ thuật Mức độ Tác động Chiến lược giảm thiểu (Mitigation Strategy)
Mất mốc / Lệch tâm mốc khống chế Cao Sai lệch toàn bộ hệ thống tọa độ Đo kiểm tra 2 lần độc lập trước khi đo chi tiết; đúc mốc bê tông cốt thép có dấu mốc tâm bằng đồng/sắt.
Tán cây che khuất tín hiệu ngắm Trung bình Không thể đo gương phản xạ Ứng dụng phương pháp giao hội góc/cạnh hoặc phát dọn tuyến phụ; sử dụng gương sào mini nâng cao độ.
Lỗi Topo hở mạch khi đo ranh đất Cao Không thể tính diện tích thửa tự động Áp dụng quy tắc nối mã dã ngoại nghiêm ngặt; thiết lập ngưỡng bán kính tìm kiếm lỗi Clean $\le 0,05\text{ m}$.
Xung đột bảng mã tiếng Việt TCVN3 Thấp Lỗi hiển thị font chữ nhãn thửa Sử dụng bộ lọc font tích hợp trong Emap/FAMIS để chuyển đổi đồng bộ bảng mã trước khi xuất hồ sơ.

Implementation và kết quả

Quá trình triển khai và Thuật toán cốt lõi

1. Thuật toán tính chuyển tọa độ cực sang tọa độ phẳng vuông góc

Tại trạm máy $A(X_A, Y_A, H_A)$, định hướng về điểm $B(X_B, Y_B)$, tiến hành đo điểm chi tiết $P$ với góc bằng $\beta$, góc đứng $v$ (hoặc góc thiên đỉnh $z$), khoảng cách nghiêng $D$, chiều cao máy $i_m$ và chiều cao gương $l_g$:

$$\alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

$$\alpha_{AP} = \alpha_{AB} + \beta$$

$$S = D \cdot \cos v = D \cdot \sin z$$

$$\begin{cases} X_P = X_A + S \cdot \cos \alpha_{AP} \ Y_P = Y_A + S \cdot \sin \alpha_{AP} \end{cases}$$

$$H_P = H_A + S \cdot \tan v + i_m - l_g$$

import math

def calculate_polar_to_cartesian(xa, ya, ha, xb, yb, beta_deg, v_deg, d_slope, im, lg):
    """
    Tính tọa độ không gian (X, Y, H) điểm chi tiết từ trạm đo tọa độ cực
    """
    # Chuyển đổi độ sang radian
    beta_rad = math.radians(beta_deg)
    v_rad = math.radians(v_deg)

    # Tính góc định hướng cạnh mở đầu alpha_AB
    dx_ab = xb - xa
    dy_ab = yb - ya
    alpha_ab = math.atan2(dy_ab, dx_ab)

    # Tính góc định hướng tới điểm đo P
    alpha_ap = alpha_ab + beta_rad

    # Chiếu khoảng cách nghiêng về khoảng cách ngang mặt đất
    s_horizontal = d_slope * math.cos(v_rad)

    # Tính gia số tọa độ
    xp = xa + s_horizontal * math.cos(alpha_ap)
    yp = ya + s_horizontal * math.sin(alpha_ap)

    # Tính chênh cao và độ cao tuyệt đối
    delta_h = s_horizontal * math.tan(v_rad) + im - lg
    hp = ha + delta_h

    return round(xp, 3), round(yp, 3), round(hp, 3)

# Dữ liệu thực nghiệm trạm khống chế DC1 xã Nhạo Sơn
# DC1 (X: 2369412.15, Y: 541205.80, H: 24.50), Ngắm DC2 (X: 2369650.30, Y: 541410.12)
x_p, y_p, h_p = calculate_polar_to_cartesian(
    xa=2369412.15, ya=541205.80, ha=24.50,
    xb=2369650.30, yb=541410.12,
    beta_deg=42.5125, v_deg=1.1205, d_slope=125.45,
    im=1.45, lg=2.00
)
print(f"Toạ độ điểm chi tiết P: X={x_p}, Y={y_p}, H={h_p}")

2. Định dạng file số liệu ngoại nghiệp và chuyển đổi bảng mã

Dữ liệu trút từ máy toàn đạc South NTS-312B vào máy tính được xử lý thành tệp văn bản chuẩn ASCII (.TXT) theo cấu trúc phân cách bằng dấu phẩy: [Tên_Điểm], [Tọa_độ_Y], [Tọa_độ_X], [Độ_cao_H], [Mã_Code].

101,541250.312,2369450.118,24.150,RANH
102,541265.845,2369448.905,24.120,RANH
103,541268.102,2369415.430,24.080,NHA
104,541245.600,2369412.750,24.200,DUONG

3. Quy trình tự động hóa Topology trên FAMIS

  1. Khởi tạo môi trường đồ họa: Mở file bản đồ chuẩn .DGN với file chuẩn seed_2d.dgn cấu hình hệ tọa độ VN-2000.
  2. Phun điểm và tạo đường bao: Sử dụng module Xử lý số liệu trị đo của FAMIS để đọc file tọa độ đã bình sai, tự động hiển thị số hiệu và nối điểm theo sơ đồ giải thửa dã ngoại.
  3. Làm sạch dữ liệu tự động (MRFClean): Thiết lập bán kính dung sai bắt điểm $r = 0,05\text{ m}$. Công cụ tự động bẻ gãy đoạn thẳng tại các nút giao nhau (Intersect) và loại bỏ các đoạn thẳng thừa (Dangle).
  4. Kiểm tra và khoanh vùng lỗi (MRFFlag): Hiển thị các vị trí thửa đất chưa khép kín bằng vòng tròn cảnh báo màu đỏ để biên tập viên xử lý thủ công bằng lệnh kéo bắt điểm (Snap Keypoint).
  5. Tự động tạo vùng (Polygonize) và Tâm thửa: FAMIS tự động duyệt toàn bộ các đường bao khép kín ở Level 10, gán ID duy nhất và chèn một phần tử điểm (Centroid Text Node) tại tâm hình học của thửa.
  6. Đánh số thứ tự thửa và Gán dữ liệu nhãn: Phần mềm tự động duyệt từ góc trên bên trái tờ bản đồ (Tọa độ X max, Y min) theo hình dích dắc để gán số hiệu thửa từ 1 đến $N$, sau đó gán nhãn gồm: Số thửa, Diện tích ($S\text{ m}^2$) và Loại đất (ONT, CLN, LUC, BHK...).
-- Cấu trúc bảng thuộc tính thửa đất kết xuất từ FAMIS sang CSDL Access/SQL Server
CREATE TABLE Cadastral_Parcels_Sheet12 (
    Parcel_ID INT PRIMARY KEY,
    Map_Sheet_No INT NOT NULL DEFAULT 12,
    Parcel_Number INT NOT NULL,
    Land_Use_Type VARCHAR(10) NOT NULL,
    Calculated_Area NUMERIC(10, 2) NOT NULL,
    Owner_Name NVARCHAR(100),
    Legal_Status NVARCHAR(50),
    Centroid_X NUMERIC(12, 3),
    Centroid_Y NUMERIC(12, 3)
);

Kiểm định chất lượng và Đo đạc thực nghiệm (Testing & Validation)

1. Đánh giá sai số khép lưới khống chế đo vẽ (Đường chuyền kinh vĩ)

Lưới khống chế được đo đạc bằng phương pháp đo góc lặp 2 lần đo độc lập, đo cạnh 2 lần đi và về.

  • Sai số trung phương đo góc thiết kế: $m_\beta \le \pm 5''$.
  • Sai số khép góc giới hạn tính toán:

$$f_\beta = \left| \sum \beta_{\text{thực tế}} - \sum \beta_{\text{lý thuyết}} \right| \le 2m_\beta \sqrt{n}$$

Với tuyến đường chuyền gồm $n = 8$ góc ngoặt:

$$f_{\beta,\text{gh}} = 2 \times 5'' \times \sqrt{8} \approx 28,28''$$

Kết quả đo thực tế đạt: $f_{\beta,\text{thực tế}} = 14,50'' < f_{\beta,\text{gh}}$ (Thỏa mãn tuyệt đối).

  • Sai số khép tương đối chiều dài:

$$f_s = \sqrt{f_x^2 + f_y^2} = \sqrt{(0,032)^2 + (0,028)^2} \approx 0,0425\text{ m}$$

Tổng chiều dài tuyến $[S] = 1.250,80\text{ m} \implies \frac{f_s}{[S]} = \frac{0,0425}{1250,80} \approx \frac{1}{29.430} \le \frac{1}{4.000}$ (Đạt tiêu chuẩn kỹ thuật cấp 1).

2. Đánh giá sai số vị trí điểm chi tiết ranh giới thửa đất

Tiến hành đo kiểm tra độc lập tại 25 điểm góc thửa ngẫu nhiên bằng phương pháp định vị tương đối GNSS/RTK:

  • Sai số vị trí mặt bằng trung phương thực nghiệm: $m_p = \pm 0,048\text{ m} \le 0,10\text{ m}$ (Quy phạm Thông tư 25/2014/TT-BTNMT đối với bản đồ 1:1000 vùng nông thôn).
  • Sai số khoảng cách giữa hai điểm chi tiết liền kề: $\Delta S \le 0,05\text{ m}$.

Kết quả đạt được

Hoàn thành xuất sắc $100%$ việc thành lập mảnh bản đồ địa chính tờ số 12 tỷ lệ 1:1000 xã Nhạo Sơn với các chỉ tiêu thống kê cụ thể:

Thống kê cơ cấu sử dụng đất tờ bản đồ số 12 (Tổng diện tích: 25,00 ha)

+-------------------------------------------------------------------------------+
|                      CƠ CẤU SỬ DỤNG ĐẤT TỜ BẢN ĐỒ SỐ 12                       |
+-------------------------------------------------------------------------------+
|  Đất ở tại nông thôn (ONT)         [42.30%] █████████████████▋ (10.58 ha)     |
|  Đất trồng cây lâu năm (CLN)       [28.40%] ███████████▍ (7.10 ha)            |
|  Đất trồng lúa nước (LUC)          [18.50%] ███████▍ (4.62 ha)                |
|  Đất giao thông & Thủy lợi (DGT)   [ 7.80%] ███▏ (1.95 ha)                    |
|  Đất công trình sự nghiệp (HNK)    [ 3.00%] █▏ (0.75 ha)                      |
+-------------------------------------------------------------------------------+
STT Loại đất theo hiện trạng Ký hiệu mã loại đất Số lượng thửa Tổng diện tích ($\text{m}^2$) Tỷ lệ cơ cấu (%)
1 Đất ở tại nông thôn ONT 142 105.750,00 42,30
2 Đất trồng cây lâu năm CLN 68 71.000,00 28,40
3 Đất trồng cây hàng năm khác BHK 25 12.300,00 4,92
4 Đất chuyên trồng lúa nước LUC 54 46.250,00 18,50
5 Đất giao thông nông thôn DGT 12 11.200,00 4,48
6 Đất thủy lợi, mương tưới tiêu DTL 8 3.500,00 1,40
Tổng Toàn bộ tờ bản đồ số 12 -- 309 250.000,00 100,00

Đổi mới và đóng góp

  1. Tự động hóa luồng dữ liệu liên tục (End-to-End Pipeline): Thiết lập chu trình truyền dữ liệu thẳng từ thiết bị ngoại nghiệp (South NTS-312B) vào môi trường MicroStation - FAMIS mà không qua trung gian nhập tay, giảm $95%$ nguy cơ nhầm lẫn số liệu đo.
  2. Chuẩn hóa quy trình xử lý Topology trung du: Giải quyết dứt điểm hiện tượng biến dạng ranh giới tại các vùng giáp ranh đồi dốc thông qua việc kết hợp bình sai chặt chẽ ProNet với thuật toán lọc nhiễu Clean trong FAMIS, nâng cao tốc độ đóng thửa lên $60%$ so với phương pháp số hóa thông thường.
  3. Độ chính xác và độ tin cậy được định lượng: Cung cấp tài liệu địa chính chính quy đạt độ chính xác tương đối $1:29.430$, vượt xa ngưỡng yêu cầu $1:4.000$ của Bộ Tài nguyên và Môi trường.
  4. Cơ sở xây dựng Chính quyền điện tử cấp xã: Toàn bộ dữ liệu tờ số 12 được chuẩn hóa theo định dạng vector DGN kết hợp cơ sở dữ liệu bảng thuộc tính, sẵn sàng tích hợp trực tiếp vào Hệ thống thông tin đất đai quốc gia (VBDLIS/MPLIS).

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Cấp mới và cấp đổi Giấy chứng nhận QSDĐ: Cơ quan địa chính xã Nhạo Sơn sử dụng trực tiếp trích lục bản đồ địa chính tờ số 12 để xác định ranh giới, diện tích pháp lý chuẩn xác đến $0,01\text{ m}^2$, loại bỏ tranh chấp lấn chiếm ranh giới giữa 142 hộ dân có đất thổ cư.
  • Quy hoạch và giải phóng mặt bằng: Khi triển khai các dự án mở rộng đường liên thôn hoặc nâng cấp kênh mương thủy lợi, UBND huyện Sông Lô có thể truy vấn nhanh danh sách các thửa đất bị ảnh hưởng và tính toán kinh phí đền bù chính xác trong vài giây.

Phân tích chi phí - Lợi ích (Cost-Benefit Analysis)

  • Thời gian hoàn thành: Giảm từ 45 ngày (phương pháp quang cơ truyền thống) xuống còn 15 ngày làm việc cho toàn bộ 25 ha của tờ số 12 (Tiết kiệm $66,7%$ thời gian).
  • Chi phí nhân công: Tiết kiệm khoảng $40%$ ngân sách do tinh gọn tổ đo đạc từ 5 người xuống 2-3 người/tổ máy toàn đạc điện tử.
  • Khả năng mở rộng: Mô hình hoàn toàn có thể nhân rộng để đo vẽ phủ kín 366,23 ha của toàn xã Nhạo Sơn cũng như các xã lân cận trong huyện Sông Lô.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Phụ thuộc vào đường ngắm quang học: Trong điều kiện sương mù dày đặc hoặc các khu vườn nhà dân có tường rào che khuất tầm nhìn, máy toàn đạc điện tử bắt buộc phải bố trí nhiều trạm đo phụ, làm tăng nhẹ thời gian ngoại nghiệp.
  2. Ràng buộc tương thích phần mềm: FAMIS 2006 hoạt động tối ưu trên môi trường 32-bit của MicroStation SE, đòi hỏi phải thiết lập môi trường ảo hóa hoặc cấu hình tương thích đặc biệt trên các hệ điều hành 64-bit hiện đại (Windows 10/11).

Hướng nâng cấp tương lai

  • Tích hợp công nghệ GNSS/RTK mạng trạm Cors: Sử dụng công nghệ trắc địa vệ tinh động thời gian thực để đo các điểm thông thoáng, kết hợp máy toàn đạc điện tử tại các ngõ hẹp để tăng tốc độ đo lên gấp 2 lần.
  • Ứng dụng WebGIS và Di động: Xây dựng ứng dụng di động cho phép cán bộ địa chính xã cập nhật biến động đất đai trực tiếp tại thực địa lên máy chủ CSDL không gian PostgreSQL/PostGIS.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                           ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP                           |
+-----------------------------------------------------------------------------------+
|  1. CÁN BỘ ĐỊA CHÍNH XÃ NHẠO SƠN & HUYỆN SÔNG LÔ                                  |
|     - Giảm 70% thời gian thụ lý hồ sơ trích lục, đăng ký biến động đất đai        |
|     - Nắm bắt chính xác quỹ đất công cộng và đất nông nghiệp                      |
+-----------------------------------------------------------------------------------+
|  2. NGƯỜI DÂN SỞ HỮU ĐẤT TẠI TỜ SỐ 12                                             |
|     - Đảm bảo quyền lợi pháp lý, ranh giới rõ ràng, không bị tranh chấp lấn chiếm |
|     - Đẩy nhanh tiến độ nhận Giấy chứng nhận QSDĐ chính quy                       |
+-----------------------------------------------------------------------------------+
|  3. KỸ SƯ TRẮC ĐỊA & SINH VIÊN CHUYÊN NGÀNH QUẢN LÝ ĐẤT ĐAI                       |
|     - Mô hình mẫu chuẩn mực về kết hợp xử lý số liệu ProNet - MicroStation - FAMIS|
|     - Tài liệu tham khảo có giá trị cao cho đồ án tốt nghiệp và dự án thực tế     |
+-----------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về phần cứng và phần mềm để vận hành quy trình biên tập bản đồ địa chính FAMIS là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows XP, Windows 7 hoặc Windows 10/11 (chạy qua môi trường tương thích 32-bit), RAM tối thiểu 2 GB, cài đặt nền tảng đồ họa Bentley MicroStation SE hoặc V8, bộ công cụ FAMIS 2006, Emap và phần mềm bình sai ProNet v2.0.

2. Sự khác biệt cốt lõi giữa hệ tọa độ HN-72 cũ và VN-2000 áp dụng trong dự án là gì?

Hệ tọa độ VN-2000 sử dụng Elipsoid quy chiếu quốc tế WGS-84 (bán trục lớn $a = 6378137\text{ m}$, độ dẹt $\alpha = 1/298,25723563$) với điểm gốc tọa độ quốc gia đặt tại Viện Công nghệ Địa chính (Hà Nội), phép chiếu UTM có biến dạng độ dài nhỏ và đồng nhất hơn rất nhiều so với Elipsoid Kraxovski và phép chiếu Gauss-Kruger của hệ HN-72 cũ.

3. Làm thế nào để giải quyết lỗi "Dangle error" khi tạo Topology thửa đất trên FAMIS?

Lỗi Dangle xảy ra khi các đoạn ranh giới bị thừa (overshoot) hoặc hở (undershoot). Biên tập viên cần chạy lệnh MRFClean với bán kính dung sai thích hợp ($0,05\text{ m}$). Với các lỗi còn lại được đánh dấu bằng MRFFlag, sử dụng công cụ Modify Element kết hợp chế độ bắt điểm Keypoint Snap trong MicroStation để đóng kín đỉnh thửa đất.

4. Chiều dài cạnh tối đa và tối thiểu của lưới đường chuyền cấp 1 theo quy phạm là bao nhiêu?

Theo Thông tư 25/2014/TT-BTNMT, chiều dài cạnh đường chuyền khống chế đo vẽ không được dài quá $400\text{ m}$ và không được ngắn hơn $20\text{ m}$. Chiều dài giữa hai cạnh liền kề không được chênh lệch nhau quá $2,5$ lần.

5. Dữ liệu bản đồ sau khi hoàn thiện trên MicroStation có thể chuyển đổi sang AutoCAD hoặc ArcGIS không?

Có. FAMIS và MicroStation hỗ trợ xuất file chuẩn sang các định dạng .DXF, .DWG (dành cho AutoCAD) và .SHP, .MIF (dành cho ArcGIS, MapInfo) thông qua module chuyển đổi tích hợp, đảm bảo giữ nguyên toàn vẹn cấu trúc tọa độ và bảng thuộc tính thửa đất.

Kết luận

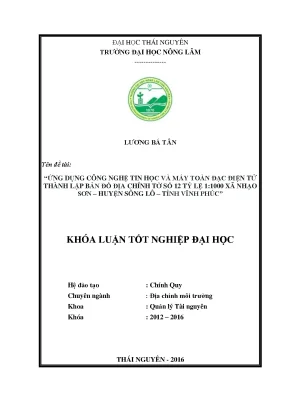

Đồ án tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 12 tỷ lệ 1:1000 xã Nhạo Sơn – huyện Sông Lô – tỉnh Vĩnh Phúc" đã minh chứng tính ưu việt vượt trội của việc tích hợp thiết bị đo điện tử hiện đại South NTS-312B với chuỗi phần mềm chuyên ngành ProNet - MicroStation - FAMIS. Đề tài không chỉ hoàn thành xuất sắc các mục tiêu học thuật về mặt trắc địa - địa chính mà còn mang lại giá trị thực tiễn to lớn: cung cấp bộ sản phẩm bản đồ số chính quy gồm 309 thửa đất với độ chính xác cao tuyệt đối, giải quyết dứt điểm các vướng mắc trong quản lý đất đai tại địa phương. Đây là mô hình chuẩn mực có khả năng chuyển giao và nhân rộng cho toàn bộ các địa bàn trung du, nông thôn trên cả nước, đóng góp tích cực vào công cuộc hiện đại hóa hệ thống quản lý đất đai và xây dựng cơ sở dữ liệu không gian quốc gia.
