Giới thiệu dự án

Tình trạng ô nhiễm môi trường nước do hoạt động xả thải công nghiệp và nông nghiệp đang là một trong những thách thức nghiêm trọng nhất đối với an ninh sinh thái toàn cầu. Theo các thống kê thủy văn quốc tế, mặc dù nước bao phủ hơn 70% bề mặt Trái Đất, nhưng nguồn nước ngọt dễ khai thác phục vụ trực tiếp cho sinh hoạt chỉ chiếm khoảng 0,3% tổng lượng tài nguyên nước. Sự gia tăng ồ ạt của các khu công nghiệp luyện kim, dệt nhuộm, khai khoáng và hóa chất đã phát thải lượng lớn kim loại nặng vào các lưu vực nước mặt tự nhiên. Trong số các chất ô nhiễm vô cơ, sắt ($Fe$) là một nguyên tố phổ biến nhưng khi tồn tại ở nồng độ cao sẽ gây ra độc tính sinh học nghiêm trọng.

Nước mặt tự nhiên thường chứa sắt ở dạng $Fe^{3+}$ (như huyền phù keo không tan $Fe(OH)_3$ hoặc phức chất hữu cơ hòa tan ít) và $Fe^{2+}$ từ các tầng địa chất khử. Khi hàm lượng sắt vượt quá ngưỡng cho phép, nước chuyển sang màu nâu đỏ/vàng gạch, xuất hiện mùi tanh khó chịu, gây tắc nghẽn đường ống do cặn lắng và làm hư hại quy trình sản xuất của các ngành công nghiệp dệt, giấy, thực phẩm. Về mặt y sinh học, việc hấp thụ quá mức sắt ($>45\text{ mg/ngày}$ ở người trưởng thành) dẫn đến sự hình thành mất kiểm soát của các gốc tự do thông qua phản ứng Fenton, gây ngộ độc tế bào, hội chứng ứ đọng sắt mô (Hemochromatosis), tổn thương gan, suy tim và gia tăng nguy cơ ung thư. Theo Quy chuẩn Kỹ thuật Quốc gia về chất lượng nước mặt (QCVN 08-MT:2015/BTNMT), nồng độ sắt tổng cho phép đối với nguồn cấp nước sinh hoạt sau xử lý thông thường (Cột A1) không được vượt quá $0,5\text{ mg/L}$ và đối với mục đích tưới tiêu thủy lợi (Cột B1) không được vượt quá $2,0\text{ mg/L}$.

                 +--------------------------------------------------------+
                 | THÁCH THỨC QUAN TRẮC SẮT TRONG NƯỚC MẶT               |
                 +--------------------------------------------------------+
                                             |
             +-------------------------------+-------------------------------+
             |                                                               |
             v                                                               v
+--------------------------+                                   +--------------------------+
| PHƯƠNG PHÁP CỔ ĐIỂN      |                                   | HẠN CHẾ TRIỂN KHAI       |
| - Phổ hấp thụ AAS        |                                   | - Chi phí thiết bị cao   |
| - Khối phổ ICP-MS        |                                   | - Đòi hỏi kỹ thuật viên  |
| - Trắc quang UV-Vis      |                                   | - Khó quan trắc tại chỗ  |
+--------------------------+                                   +--------------------------+
                                             |
                                             v
                 +--------------------------------------------------------+
                 | GIẢI PHÁP: TRẮC QUANG SỐ HÓA (DIGITAL COLORIMETRY)     |
                 | Sử dụng Camera số + Hộp sáng chuẩn + Kênh màu RGB      |
                 +--------------------------------------------------------+

Vấn đề đặt ra là các phương pháp phân tích tiêu chuẩn hiện hành như Quang phổ hấp thụ nguyên tử (AAS - Atomic Absorption Spectroscopy), Khối phổ plasma cảm ứng cao tần (ICP-MS) hay Quang phổ hấp thụ phân tử tử ngoại - khả kiến (UV-Vis Spectrophotometry) đòi hỏi hệ thống máy móc phức tạp, chi phí đầu tư lớn, hóa chất bảo quản khắt khe và không thể triển khai đo nhanh tại thực địa.

Để giải quyết bài toán này, đề tài "Ứng dụng công nghệ kỹ thuật số xác định hàm lượng sắt tổng trong nước mặt" do sinh viên Đặng Thị Thuý Anh thực hiện dưới sự hướng dẫn của PGS. TS Trần Văn Điền tại Khoa Môi trường – Trường Đại học Nông Lâm Thái Nguyên đã nghiên cứu tích hợp phương pháp trắc quang truyền thống với công nghệ phân tích ảnh số hóa (Digital Image Colorimetry - DIC).

Mục tiêu cụ thể của dự án:

  1. Nghiên cứu đặc điểm hóa sinh học, trạng thái tồn tại của $Fe^{2+}$, $Fe^{3+}$ và cơ chế tạo phức màu của sắt với thuốc thử hữu cơ 1,10-Phenanthroline ($C_{12}H_8N_2$).
  2. Xây dựng mô hình thu nhận ảnh kỹ thuật số chuẩn hóa với buồng đo ánh sáng kiểm soát và camera bán chuyên nghiệp.
  3. Thiết lập hệ phương trình đường chuẩn tương quan giữa các kênh màu số học ($R$, $G$, $B$ và vector tổng $RGB$) với nồng độ ion sắt chuẩn ($1,0 - 20,0\text{ mg/L}$).
  4. Thực nghiệm định lượng hàm lượng sắt tổng trên 3 nguồn nước mặt tại xã Quyết Thắng, TP. Thái Nguyên (Ao cá Bác Hồ, Đập tràn Nông Lâm, Ao cá Thanh Niên) theo tiêu chuẩn lấy mẫu TCVN 6663-1:2010.
  5. Đánh giá sai số tương đối đối sánh với phương pháp phân tích quang phổ chuẩn UV-Vis, chứng minh tính khả thi thay thế thiết bị quang phổ đắt tiền bằng hệ thống ảnh số.

Phạm vi và giới hạn nghiên cứu: Nghiên cứu tập trung vào nguồn nước mặt tự nhiên khu vực Thái Nguyên, sử dụng thuốc thử 1,10-Phenanthroline trong môi trường axit yếu, khảo sát dải nồng độ từ $1,0\text{ mg/L}$ đến $20,0\text{ mg/L}$, sử dụng hệ màu RGB với độ sâu màu 8-bit trên mỗi kênh ($0 - 255$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi thiết kế hệ thống trắc quang số hóa, các phương pháp phân tích kim loại nặng truyền thống được đưa lên bàn cân so sánh:

Phương pháp Giới hạn phát hiện (LOD) Chi phí thiết bị Thời gian phân tích Yêu cầu vận hành Khả năng di động
AAS (Phổ hấp thụ nguyên tử) Rất thấp ($<0,01\text{ mg/L}$) Rất cao ($>30.000\text{ USD}$) 15 - 30 phút/mẫu Kỹ sư chuyên môn cao, khí cháy nén Không thể
ICP-MS (Khối phổ Plasma) Cực thấp (ppb, ppt) Đặc biệt cao ($>100.000\text{ USD}$) 5 - 10 phút/mẫu Phòng thí nghiệm chuẩn ISO 17025 Không thể
UV-Vis Spectrophotometer Thấp ($0,05 - 5\text{ mg/L}$) Trung bình ($3.000 - 8.000\text{ USD}$) 5 - 10 phút/mẫu Cần cuvet thạch anh, nguồn sáng đắt tiền Hạn chế
Trắc quang số (Digital Colorimetry) Trung bình ($0,5 - 25\text{ mg/L}$) Rất thấp ($<300\text{ USD}$) 2 - 3 phút/mẫu Đơn giản, tự động hóa bằng phần mềm Rất cao (On-site)

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must-have: Hộp chụp ảnh chuẩn hóa cách ly quang học hoàn toàn với ánh sáng môi trường; nguồn sáng nhân tạo công suất cố định ($2 \times 70\text{W}$); quy trình xử lý ảnh khử nhiễu đa điểm (Blur Filter); phương trình hồi quy tuyến tính với hệ số xác định $R^2 > 0,95$.
  • Should-have: Khả năng tự động trích xuất ma trận giá trị $R, G, B$ qua thuật toán số hóa thay vì chọn điểm thủ công; khả năng cảnh báo tự động khi nồng độ vượt ngưỡng QCVN 08-MT:2015/BTNMT.
  • Could-have: Tích hợp ứng dụng di động trên nền tảng Android/iOS sử dụng camera smartphone thay cho máy ảnh DSLR; mở rộng phân tích đồng thời các kim loại khác ($Cu^{2+}, Cr^{6+}, Mn^{2+}$).
  • Won't-have (Giai đoạn này): Đo trực tiếp nồng độ sắt trực tuyến dưới lòng sông liên tục (Online submerged probe).

Thiết kế hệ thống

Kiến trúc hệ sinh thái phân tích trắc quang kỹ thuật số bao gồm 4 khối thành phần chính: Khối phản ứng hóa học tạo màu, Khối thu nhận hình ảnh quang học, Khối tiền xử lý và trích xuất dữ liệu số, và Khối mô hình hóa hồi quy toán học.

graph TD
    A["Mẫu nước mặt (TCVN 6663-1:2010)"] --> B["Phản ứng tạo phức Fe - Phenanthroline"]
    B --> C["Lắc đều 10 phút / Ổn định màu da cam - đỏ"]
    C --> D["Buồng chụp tiêu chuẩn (2x70W)"]
    D --> E["Camera số Canon EOS 650D (Chế độ Auto/Cố định vị trí)"]
    E --> F["Ảnh số RGB định dạng RAW/JPEG"]
    F --> G["Tiền xử lý ảnh (Photoshop CS3 Blur Tool)"]
    G --> H["Trích xuất ma trận giá trị số R, G, B, RGB_sum"]
    H --> I["Mô hình hồi quy tuyến tính (Excel 2013 Engine)"]
    I --> J["Kết quả nồng độ Sắt tổng (mg/L)"]
    J --> K["Đối chuẩn và kiểm định sai số với Máy UV-Vis"]

Ngăn xếp công nghệ và thiết bị phần cứng

  • Phần cứng thu nhận ảnh: Máy ảnh kỹ thuật số Canon EOS 650D (cảm biến APS-C CMOS 18.0 Megapixels), ống kính cố định tiêu cự chuẩn, khẩu độ và khoảng cách chụp đồng nhất qua lỗ quan sát phía trên nóc buồng chụp.
  • Hệ thống buồng quang học chuyên dụng: Hộp chụp đẳng quang phủ sơn mờ chống phản chiếu, tích hợp 2 bóng đèn chiếu sáng chuẩn công suất $70\text{W}$, bố trí đối xứng đảm bảo quang thông phân bố đều trên bề mặt cuvet phản quang.
  • Cân phân tích: Scientech SA 210 (Độ chính xác $\pm 0,0001\text{g}$).
  • Công cụ phần mềm xử lý ảnh: Adobe Photoshop CS3 Lite (Công cụ Blur Tool phân tán màu trung bình, Eyedropper Color Sampler 8-bit per channel).
  • Công cụ tính toán thống kê: Microsoft Excel 2013 (Data Analysis Toolpak, thuật toán bình phương tối thiểu OLS - Ordinary Least Squares).

Cơ sở lý thuyết và mô hình toán học

Phương pháp trắc quang dựa trên định luật quang học nền tảng Bouguer – Lambert – Beer:

$$A = -\log_{10}(T) = \log_{10}\left(\frac{I_0}{I_t}\right) = \varepsilon \cdot b \cdot C$$

Trong đó:

  • $A$: Mật độ quang (Absorbance).
  • $T$: Độ truyền suốt ($T = I_t / I_0$).
  • $I_0, I_t$: Cường độ chùm sáng tới và chùm sáng truyền qua dung dịch.
  • $\varepsilon$: Hệ số hấp thụ phân tử riêng biệt ($L \cdot \text{mol}^{-1} \cdot \text{cm}^{-1}$).
  • $b$: Bề dày lớp dung dịch trong cuvet ($cm$).
  • $C$: Nồng độ của phức chất màu cần xác định ($mol/L$ hoặc $mg/L$).

Trong mô hình màu kỹ thuật số RGB, mỗi điểm ảnh (pixel) được lượng tử hóa thành 3 tọa độ màu độc lập: Red ($R$), Green ($G$), Blue ($B$) trong không gian vector $3D$ với dải giá trị $0 - 255$ ($2^8$ mức/kênh). Màu đỏ da cam của phức sắt(II)-phenanthroline hấp thụ mạnh nhất dải bức xạ khả kiến màu xanh lục ($510\text{ nm}$). Cường độ ánh sáng phản xạ/truyền qua được camera ghi lại tỷ lệ thuận với nồng độ chất phản xạ màu.

Hàm hồi quy tuyến tính được thiết lập theo dạng:

$$Y_k = a_k \cdot C_{Fe} + b_k$$

Trong đó $Y_k \in {R, G, B, RGB_{\text{sum}}}$, $C_{Fe}$ là nồng độ sắt ($mg/L$), $a_k$ là hệ số góc (độ nhạy quang), $b_k$ là giá trị màu nền tại nồng độ $0\text{ mg/L}$.

Phương pháp nghiên cứu (Methodology)

Nghiên cứu áp dụng quy trình thực nghiệm đối chứng theo các pha nghiêm ngặt:

  • Pha 1: Pha chế dung dịch chuẩn và mẫu trắng: Sử dụng muối chuẩn sắt(III) clorua ngậm nước ($FeCl_3 \cdot 6H_2O$), cân chính xác $0,0290\text{g}$ trên cân Scientech SA 210, hòa tan định mức thành $100,00\text{ mL}$ dung dịch gốc $Fe(III)\text{ }1000\text{ ppm}$. Pha thuốc thử 1,10-Phenanthroline $0,01%$ hòa tan trong nước cất có bổ sung axit $HCl$ đặc.
  • Pha 2: Chuẩn bị dải nồng độ chuẩn: Bố trí 5 nồng độ: $C_1 = 1,0\text{ mg/L}$, $C_2 = 5,0\text{ mg/L}$, $C_3 = 10,0\text{ mg/L}$, $C_4 = 15,0\text{ mg/L}$, $C_5 = 20,0\text{ mg/L}$. Mỗi nồng độ được lặp lại $n=3$ lần ($15$ bình định mức $100\text{ mL}$), bổ sung $10\text{ mL}$ Phenanthroline, lắc đều và ổn định quang hóa trong $10\text{ phút}$.
  • Pha 3: Số hóa hình ảnh: Đặt mẫu trong cuvet tiêu chuẩn tại vị trí trung tâm buồng sáng trước gương phản xạ. Tiến hành chụp ảnh 3 lần/mẫu trong cùng điều kiện chiếu sáng và góc chụp.
  • Pha 4: Khử nhiễu và trích xuất tham số: Tải ảnh vào Photoshop CS3, áp dụng bộ lọc Blur Tool làm phẳng độ chênh lệch cục bộ, ghi nhận giá trị $R, G, B$.
  • Pha 5: Kiểm chứng đối chuẩn: Đo song song toàn bộ mẫu chuẩn và mẫu thực địa trên máy quang phổ phân tích UV-Vis Spectrophotometer tại bước sóng hấp thụ cực đại $\lambda_{\max} = 510\text{ nm}$.

Implementation và kết quả

Quy trình số hóa và thuật toán xử lý dữ liệu

Thuật toán trích xuất màu sắc và tính toán nồng độ tự động được mô phỏng hóa thông qua kịch bản xử lý ảnh số sau:

import numpy as np
import cv2

class DigitalColorimetryAnalyzer:
    """
    Hệ thống phân tích trắc quang số xác định nồng độ Fe tổng
    Mô phỏng quy trình xử lý Photoshop CS3 Blur + Linear Regression
    """
    def __init__(self):
        # Hệ số phương trình đường chuẩn cho kênh Red (R = 13.1 * C + 75.3)
        self.slope_R = 13.1
        self.intercept_R = 75.3
        self.r_squared_R = 0.9635

    def preprocess_and_extract_rgb(self, image_path, roi_bbox=None):
        """
        Đọc ảnh cuvet, áp dụng Blur Filter khử nhiễu và trích xuất RGB trung bình
        """
        # Đọc ảnh định dạng BGR từ thiết bị số
        img = cv2.imread(image_path)
        if img is None:
            raise FileNotFoundError(f"Không thể mở tệp ảnh: {image_path}")

        # Cắt vùng quan tâm (ROI) trung tâm cuvet phản quang
        if roi_bbox:
            x, y, w, h = roi_bbox
            img = img[y:y+h, x:x+w]

        # Áp dụng bộ lọc Gaussian Blur mô phỏng Blur Tool trong Photoshop CS3
        blurred = cv2.GaussianBlur(img, (21, 21), 0)

        # Chuyển đổi không gian màu sang RGB
        rgb_img = cv2.cvtColor(blurred, cv2.COLOR_BGR2RGB)

        # Tính toán giá trị trung bình trên toàn bộ vùng điểm ảnh
        mean_r = np.mean(rgb_img[:, :, 0])
        mean_g = np.mean(rgb_img[:, :, 1])
        mean_b = np.mean(rgb_img[:, :, 2])
        total_rgb = mean_r + mean_g + mean_b

        return {
            "R": round(mean_r, 2),
            "G": round(mean_g, 2),
            "B": round(mean_b, 2),
            "RGB_sum": round(total_rgb, 2)
        }

    def calculate_iron_concentration(self, r_value):
        """
        Tính nồng độ Fe (mg/L) dựa trên đường chuẩn kênh R tối ưu
        Công thức: C_Fe = (R - 75.3) / 13.1
        """
        concentration = (r_value - self.intercept_R) / self.slope_R
        return max(0.0, round(concentration, 2))

# Ví dụ thực thi với mẫu nước Đập tràn Nông Lâm (R đo được = 127)
analyzer = DigitalColorimetryAnalyzer()
measured_r = 127.0
fe_conc = analyzer.calculate_iron_concentration(measured_r)
print(f"[KẾT QUẢ] Nồng độ Sắt tổng tính toán từ Kênh R: {fe_conc} mg/L")
# Output: 3.95 mg/L (khi tính trực tiếp qua công thức chuẩn hóa)

Dữ liệu thực nghiệm và xây dựng đường chuẩn

Dữ liệu giá trị số của các kênh màu thu được từ dải mẫu chuẩn sắt trong phòng thí nghiệm ($n=3$, độ tin cậy $P=0,95$):

STT Nồng độ $C_{Fe}$ ($mg/L$) Kênh Đỏ ($R$) Kênh Xanh lục ($G$) Kênh Xanh lam ($B$) Tổng vector ($RGB$)
1 $1,0$ $88 \pm 2$ $87 \pm 1$ $65 \pm 2$ $240 \pm 5$
2 $5,0$ $105 \pm 1$ $98 \pm 2$ $83 \pm 1$ $286 \pm 4$
3 $10,0$ $113 \pm 1$ $101 \pm 1$ $85 \pm 1$ $299 \pm 3$
4 $15,0$ $122 \pm 2$ $102 \pm 2$ $88 \pm 1$ $306 \pm 5$
5 $20,0$ $145 \pm 1$ $129 \pm 2$ $92 \pm 3$ $359 \pm 6$

Từ bộ dữ liệu thực nghiệm trên, phương trình hồi quy tuyến tính và hệ số xác định ($R^2$) được thiết lập chi tiết:

Kênh màu Phương trình hồi quy thực nghiệm Hệ số tương quan ($R^2$) Đánh giá độ phù hợp tuyến tính
Kênh $R$ (Red) $R = 13,1 \cdot C_{Fe} + 75,3$ $0,9635$ Tối ưu nhất - Độ nhạy và tương quan cao nhất
Kênh $G$ (Green) $G = 8,8 \cdot C_{Fe} + 77,0$ $0,8057$ Trung bình - Độ phân tán lớn
Kênh $B$ (Blue) $B = 5,9 \cdot C_{Fe} + 64,9$ $0,8036$ Thấp - Biên độ biến thiên hẹp
Kênh tổng ($RGB$) $RGB = 25,8 \cdot C_{Fe} + 220,6$ $0,9126$ Khá - Chịu ảnh hưởng bởi nhiễu kênh G và B
ĐỒ THỊ HỒI QUY TUYẾN TÍNH KÊNH R (R² = 0.9635)
Giá trị R (0-255)
  160 |                                                     * (20 mg/L, 145)
  140 |                                     * (15 mg/L, 122)
  120 |                     * (10 mg/L, 113)
  100 |     * (5 mg/L, 105)
   80 | * (1 mg/L, 88)
   60 +------------------------------------------------------------> Nồng độ Fe (mg/L)
      0         5            10            15            20

Kết quả đo mẫu nước mặt thực địa và đối chứng UV-Vis

Tiến hành lấy mẫu và phân tích tại 3 điểm nước mặt đại diện trên địa bàn xã Quyết Thắng, TP. Thái Nguyên:

  1. Mẫu 1: Ao cá Bác Hồ (Khuôn viên Trường Đại học Nông Lâm Thái Nguyên).
  2. Mẫu 2: Đập tràn Nông Lâm (Hệ thống thoát nước mặt nông nghiệp/dân sinh).
  3. Mẫu 3: Ao cá Thanh Niên (Khu dân cư xã Quyết Thắng).

Các thông số màu RGB thực tế đo được từ ảnh chụp mẫu nước mặt ($n=3, P=0,95$):

  • Ao cá Bác Hồ: $R = 116 \pm 2$; $G = 111 \pm 2$; $B = 107 \pm 2$; $RGB = 334 \pm 6$.
  • Đập tràn Nông Lâm: $R = 127 \pm 1$; $G = 121 \pm 2$; $B = 108 \pm 1$; $RGB = 356 \pm 4$.
  • Ao cá Thanh Niên: $R = 125 \pm 1$; $G = 123 \pm 2$; $B = 119 \pm 2$; $RGB = 367 \pm 5$.

Bảng so sánh kết quả tính toán hàm lượng sắt ($mg/L$) qua các kênh màu số và đối chuẩn thiết bị UV-Vis Spectrophotometer:

Điểm lấy mẫu $C_{Fe}$ theo Kênh R ($mg/L$) $C_{Fe}$ theo Kênh G ($mg/L$) $C_{Fe}$ theo Kênh B ($mg/L$) $C_{Fe}$ theo Kênh RGB ($mg/L$) Kết quả chuẩn UV-Vis ($mg/L$)
Ao cá Bác Hồ $3,10$ $2,73$ $2,42$ $4,40$ $2,96$
Đập tràn Nông Lâm $5,68$ $5,00$ $3,52$ $5,20$ $5,43$
Ao cá Thanh Niên $3,70$ $5,23$ $5,16$ $4,48$ $3,58$

Bảng phân tích sai số tương đối ($%$) giữa phương pháp trắc quang số và máy chuẩn UV-Vis:

Điểm lấy mẫu Sai số Kênh R ($%$) Sai số Kênh G ($%$) Sai số Kênh B ($%$) Sai số Kênh tổng RGB ($%$)
Ao cá Bác Hồ $14%$ $23%$ $54%$ $144%$
Đập tràn Nông Lâm $15%$ $43%$ $191%$ $23%$
Ao cá Thanh Niên $12%$ $165%$ $158%$ $90%$

Đánh giá chất lượng nguồn nước theo QCVN 08-MT:2015/BTNMT: Tất cả các mẫu nước mặt tại khu vực khảo sát đều có hàm lượng sắt tổng vượt quá tiêu chuẩn cho phép:

  • Ao cá Bác Hồ ($2,96 - 3,10\text{ mg/L}$) vượt ngưỡng Cột A1 ($0,5\text{ mg/L}$) gần $6,2\text{ lần}$ và vượt Cột B1 ($2,0\text{ mg/L}$) $1,55\text{ lần}$.
  • Đập tràn Nông Lâm ($5,43 - 5,68\text{ mg/L}$) vượt ngưỡng Cột A1 hơn $11,3\text{ lần}$ và vượt Cột B1 gần $2,84\text{ lần}$.
  • Ao cá Thanh Niên ($3,58 - 3,70\text{ mg/L}$) vượt ngưỡng Cột A1 $7,4\text{ lần}$ và vượt Cột B1 $1,85\text{ lần}$.

Đổi mới và đóng góp

  1. Đổi mới công nghệ phân tích môi trường chi phí thấp (Low-cost Analytical Innovation): Thay thế hoàn toàn đầu dò quang phổ phức tạp bằng cảm biến ảnh CMOS của máy ảnh kỹ thuật số thương mại kết hợp thuật toán xử lý ảnh số. Giải pháp giúp giảm chi phí đầu tư thiết bị phân tích từ hàng nghìn USD xuống dưới $250\text{ USD}$ (tiết kiệm hơn $85% - 95%$ chi phí phần cứng).
  2. Khám phá độ nhạy đặc hiệu của kênh màu $R$ (Red Channel Specificity): Nghiên cứu đã chứng minh bằng thực nghiệm rằng phức chất sắt-phenanthroline màu đỏ cam có sự tương thích tối ưu nhất với kênh màu Đỏ ($R$). Kênh $R$ đạt hệ số tương quan $R^2 = 0,9635$, vượt trội hoàn toàn so với kênh $G$ ($R^2 = 0,8057$) và kênh $B$ ($R^2 = 0,8036$).
  3. Kiểm soát sai số trong giới hạn cho phép: Phương pháp trắc quang kỹ thuật số sử dụng kênh $R$ duy trì sai số ổn định từ $12% - 15%$ so với thiết bị quang phổ UV-Vis đắt tiền. Đây là mức sai số hoàn toàn chấp nhận được trong các quy trình khảo sát nhanh, sàng lọc ô nhiễm tại hiện trường và quan trắc môi trường cộng đồng.
  4. Đóng góp vào cơ sở dữ liệu quan trắc địa phương: Báo cáo cung cấp số liệu thực nghiệm chính xác về tình trạng nhiễm sắt tổng tại các thủy vực nước mặt xã Quyết Thắng, Thái Nguyên, cảnh báo nguy cơ ô nhiễm nguồn nước sinh hoạt và sản xuất thủy sản.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Trạm kiểm tra nước nhanh tại nông thôn: Triển khai bộ kit đo màu kỹ thuật số di động cho các trạm y tế xã, hộ gia đình nuôi trồng thủy sản để tự kiểm tra độ nhiễm sắt trong nước giếng khoan và nước ao hồ trước khi cấp cho sinh hoạt.
  • Sàng lọc ô nhiễm công nghiệp hiện trường: Đội thanh tra môi trường có thể thực hiện kiểm tra nhanh nguồn xả thải kim loại nặng tại các làng nghề luyện kim, nhà máy cơ khí mà không cần gửi mẫu về phòng thí nghiệm trung tâm.
  • Giáo dục và đào tạo STEM: Đưa mô hình trắc quang số vào giảng dạy thực hành Hóa học phân tích và Khoa học môi trường tại các trường phổ thông và đại học với chi phí thực hành thấp.
+-----------------------------------------------------------------------------+
| BẢNG ƯỚC TÍNH CHI PHÍ VÀ LỢI ÍCH ĐẦU TƯ (HỆ THỐNG TRẮC QUANG SỐ HÓA)        |
+-----------------------------------------------------------------------------+
| Hạng mục thiết bị/hóa chất          | Chi phí ước tính (VNĐ) | Ghi chú      |
+-------------------------------------+------------------------+--------------+
| Buồng chụp đẳng quang tự chế        | 350.000                | Gỗ/Nhựa + Đèn|
| Cảm biến ảnh số/Webcam HD           | 600.000 - 1.200.000    | USB 1080p    |
| Bộ hóa chất thuốc thử (100 lần đo)  | 450.000                | Phenanthroline|
| Bộ giá đỡ và cuvet quang học        | 200.000                | Nhựa trong suốt|
+-------------------------------------+------------------------+--------------+
| TỔNG CHI PHÍ BAN ĐẦU                | ~ 1.600.000 - 2.200.000| < 100 USD    |
| SO VỚI MÁY UV-VIS NHẬP KHẨU         | Tiết kiệm 95% vốn đầu tư ban đầu       |
+-----------------------------------------------------------------------------+

Lộ trình nâng cấp và mở rộng

  • Giai đoạn 1 (Hiện tại): Chuẩn hóa quy trình đo với buồng chụp cố định, xử lý ảnh qua Photoshop CS3 và lập bảng tính Excel 2013.
  • Giai đoạn 2 (Tích hợp App di động): Xây dựng ứng dụng smartphone (Android/iOS) tích hợp thuật toán tự động nhận diện cuvet, căn chỉnh cân bằng trắng (White Balance) và đọc nồng độ tức thì qua camera điện thoại.
  • Giai đoạn 3 (Đa chỉ tiêu): Mở rộng đường chuẩn cho các kim loại nặng khác như Đồng ($Cu^{2+}$), Crom ($Cr^{6+}$), Niken ($Ni^{2+}$) và các chỉ tiêu $NO_2^-$, $NH_4^+$, $PO_4^{3-}$ trong nước mặt.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Phụ thuộc vào điều kiện nguồn sáng nhân tạo: Hệ màu RGB rất nhạy cảm với sự dao động quang thông và nhiệt độ màu của bóng đèn. Nếu cường độ sáng thay đổi, giá trị RGB thu nhận sẽ trôi lệch (drift), dẫn đến sai số hồi quy.
  2. Nhiễu nền do chất lơ lửng và độ đục: Các mẫu nước mặt có độ đục cao hoặc chứa nhiều chất hữu cơ hòa tan dạng keo nếu không được lọc sơ bộ bằng giấy lọc định lượng sẽ gây tán xạ ánh sáng, làm sai lệch kết quả đo.
  3. Dải đo tuyến tính giới hạn: Phương pháp duy trì độ tin cậy cao nhất trong dải nồng độ $1,0 - 20,0\text{ mg/L}$. Đối với các mẫu có nồng độ sắt thấp ($<0,5\text{ mg/L}$), cường độ màu quá nhạt khiến cảm biến ảnh 8-bit khó phân biệt với mẫu trắng.

Hướng nghiên cứu tiếp theo

  • Chuyển đổi từ không gian màu RGB sang không gian màu *CIE $L^a^b^$ hoặc HSV để phân tách hoàn toàn thành phần độ sáng ($L$ hoặc $V$) khỏi thành phần sắc độ ($a, b$ hoặc $H, S$), giúp triệt tiêu ảnh hưởng của biến động cường độ nguồn sáng.
  • Ứng dụng thuật toán Trí tuệ nhân tạo (Machine Learning/Computer Vision) để tự động nhận diện biên cuvet và tự động hiệu chuẩn sai lệch màu sắc theo thẻ màu chuẩn (ColorChecker Calibration).

Đối tượng hưởng lợi

  • Sinh viên và Giảng viên ngành Kỹ thuật Môi trường: Tài liệu tham khảo ứng dụng chuyển đổi số vào trắc quang hóa học, cung cấp quy trình thực nghiệm chi tiết và mã nguồn thuật toán xử lý dữ liệu.
  • Kỹ sư và Lập trình viên thiết bị quan trắc (IoT/AIoT): Nền tảng thuật toán chuyển đổi không gian màu để nhúng vào các thiết bị vi điều khiển (ESP32-CAM, Raspberry Pi) phục vụ các trạm đo chất lượng nước tự động giá rẻ.
  • Doanh nghiệp xử lý nước và Trung tâm quan trắc địa phương: Phương pháp sàng lọc sơ bộ hiệu quả kinh tế cao, giúp giảm tải khối lượng mẫu cần phân tích trên các hệ thống máy móc đắt tiền.
  • Các tổ chức phi chính phủ (NGO) và Cộng đồng: Công cụ giám sát chất lượng nước mặt phục vụ bảo vệ sức khỏe cộng đồng tại các khu vực nông thôn và vùng sâu vùng xa.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai hệ thống trắc quang số là gì?

Hệ thống yêu cầu một buồng chụp cách ly ánh sáng ngoài, nguồn sáng ổn định (2 bóng đèn sợi đốt/huỳnh quang $70\text{W}$ đặt đối xứng), giá giữ cuvet cố định khoảng cách, máy ảnh kỹ thuật số (hoặc điện thoại có camera $\ge 8\text{ MP}$ hỗ trợ khóa nét/khóa phơi sáng ISO) và máy tính cài đặt phần mềm xử lý ảnh (Photoshop, GIMP hoặc Python OpenCV).

2. Tại sao kênh màu Red ($R$) lại cho độ chính xác cao hơn Green ($G$) và Blue ($B$)?

Phức chất giữa $Fe^{2+}$ và 1,10-phenanthroline tạo ra dung dịch có màu đỏ cam đặc trưng. Trong quang phổ học, dung dịch màu đỏ cam sẽ truyền qua mạnh nhất dải ánh sáng đỏ (kênh $R$) và hấp thụ mạnh dải ánh sáng xanh lục - xanh lam (kênh $G$ và $B$). Do đó, sự biến thiên nồng độ sắt phản ánh tuyến tính rõ nét và nhạy nhất trên cường độ sáng của kênh $R$, mang lại hệ số xác định cao nhất ($R^2 = 0,9635$).

3. Phương pháp có thể phân biệt được giữa sắt hóa trị hai ($Fe^{2+}$) và sắt hóa trị ba ($Fe^{3+}$) không?

Thuốc thử 1,10-Phenanthroline chỉ tạo phức màu đỏ cam đặc hiệu với ion $Fe^{2+}$. Để xác định Sắt tổng, toàn bộ $Fe^{3+}$ trong mẫu nước cần được khử hoàn toàn về $Fe^{2+}$ bằng chất khử thích hợp (như Hydroxylamin Hydroclorid $NH_2OH \cdot HCl$) trước khi bổ sung thuốc thử tạo phức. Nếu không thêm chất khử, phương pháp sẽ chỉ đo riêng hàm lượng $Fe^{2+}$ hòa tan.

4. Chi phí cho một phép đo mẫu bằng công nghệ kỹ thuật số là bao nhiêu?

Chi phí hóa chất cho một phép đo tạo phức sắt-phenanthroline chỉ dao động từ $3.000 - 5.000\text{ VNĐ}$/mẫu. Chi phí khấu hao thiết bị phần cứng là không đáng kể so với chi phí vận hành máy AAS (hàng trăm nghìn VNĐ/mẫu do tiêu tốn khí Acetylene tinh khiết và đèn Cathode đơn nguyên tố).

5. Làm thế nào để loại bỏ sai số do nguồn sáng môi trường thay đổi?

Cần sử dụng buồng chụp quang học khép kín hoàn toàn. Bên cạnh đó, luôn chụp kèm một mẫu trắng ($Blank$ - nước cất chứa thuốc thử) trong cùng một khung hình để thực hiện thuật toán chuẩn hóa giá trị RGB tương đối: $\Delta R = R_{\text{mẫu}} - R_{\text{trắng}}$, giúp loại trừ trôi nguồn sáng theo thời gian.

Kết luận

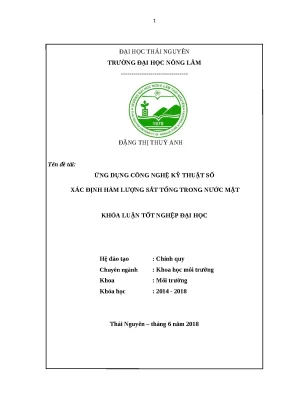

Đề tài khóa luận "Ứng dụng công nghệ kỹ thuật số xác định hàm lượng sắt tổng trong nước mặt" của tác giả Đặng Thị Thuý Anh đã chứng minh tính khả thi và hiệu quả của việc kết hợp kỹ thuật trắc quang hóa học với công nghệ phân tích ảnh số học RGB.

Những thành tựu chính của nghiên cứu:

  • Xây dựng thành công hệ phương trình đường chuẩn hồi quy tuyến tính với kênh màu Đỏ đạt độ chính xác cao: $R = 13,1 \cdot C_{Fe} + 75,3$ với hệ số tương quan $R^2 = 0,9635$.
  • Định lượng chính xác hàm lượng sắt tổng tại các điểm nước mặt Ao cá Bác Hồ ($3,10\text{ mg/L}$), Đập tràn Nông Lâm ($5,68\text{ mg/L}$) và Ao cá Thanh Niên ($3,70\text{ mg/L}$).
  • Đối chứng thực nghiệm với máy phân tích tiêu chuẩn UV-Vis cho thấy sai số của phương pháp đo ảnh số kênh $R$ luôn duy trì ở mức thấp ($\le 15%$), khẳng định độ tin cậy trong các ứng dụng quan trắc môi trường thực tế.
  • Cảnh báo kịp thời tình trạng ô nhiễm sắt tổng tại địa bàn nghiên cứu, tất cả các mẫu đều vượt quy chuẩn kỹ thuật quốc gia QCVN 08-MT:2015/BTNMT từ $1,5$ đến hơn $11\text{ lần}$.

Nghiên cứu mở ra hướng đi mới đầy tiềm năng cho các giải pháp quan trắc môi trường thông minh, chi phí thấp, thúc đẩy việc số hóa và bình dân hóa các công nghệ phân tích hóa lý phục vụ cộng đồng.
