Luận Văn Thạc Sĩ: Tổng Hợp Vật Liệu Nano Composite Từ MoS2 Và Ống Nano Cacbon Ứng Dụng Cho Siêu ...

Luận văn thạc sĩ kỹ thuật phân tích tổng hợp vật liệu nano composite dựa trên mos2 và ống nano cacbon ứng dụng cho siêu tụ điện, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải

• Tác giả: Nguyễn Trà My
• Người hướng dẫn: TS. Lê Viết Thông
• Trường học: Đại học Quy Nhơn
• Chuyên ngành: Vật lý chất rắn
• Đề tài: Tổng hợp vật liệu nano composite dựa trên MoS2 và ống nano cacbon ứng dụng cho siêu tụ điện
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2021
• Địa điểm: Bình Định

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC CÁC KÝ HIỆU, CHỮ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH VẼ
• MỞ ĐẦU
• 0.1. Lý do chọn đề tài
• 0.2. Mục tiêu nghiên cứu
• 0.3. Đối tượng và phạm vi nghiên cứu
• 0.4. Phương pháp nghiên cứu
• 0.5. Ý nghĩa khoa học và thực tiễn của đề tài
• 0.6. Cấu trúc luận văn
• 1. CHƯƠNG 1: TỔNG QUAN LÝ THUYẾT
• 1.1. GIỚI THIỆU VỀ SIÊU TỤ ĐIỆN
• 1.1.1. Cấu tạo của siêu tụ điện
• 2. CHƯƠNG 2: KỸ THUẬT THỰC NGHIỆM
• 2.1. HÓA CHẤT VÀ DỤNG CỤ THÍ NGHIỆM
• 2.2. QUY TRÌNH CHẾ TẠO MẪU
• 2.2.1. Chuẩn bị dung dịch thủy nhiệt
• 2.2.2. Tiến hành quá trình thủy nhiệt
• 2.2.3. Tiến hành quay ly tâm để thu composite MoS3/MWCNTs
• 2.2.4. Chế tạo siêu tụ điện hình dạng đồng xu (coin cell)
• 2.3. CÁC PHƯƠNG PHÁP KHẢO SÁT VẬT LIỆU
• 2.3.1. Phương pháp kính hiển vi điện tử truyền qua TEM
• 2.3.2. Phương pháp phổ Raman
• 2.3.3. Phương pháp kính hiển vi điện tử quét (SEM)
• 2.3.4. Phép đo quét thế tuần hoàn (Cyclic voltammetry, CV)
• 2.3.5. Phép đo phổ trở kháng điện hóa (Electrochemical Impedance Spectroscopy, EIS)
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. HÌNH THÁI BỀ MẶT CỦA VẬT LIỆU MoS2 VÀ COMPOSITE MoS2/CNT
• 3.2. CÁC ĐẶC TRƯNG TINH THỂ
• 3.3. ĐẶC TRƯNG CỦA SIÊU TỤ ĐIỆN SỬ DỤNG ĐIỆN CỰC COMPOSITE MoS2/MWCNT
• KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Vật liệu nano composite

Vật liệu nano composite là trọng tâm của nghiên cứu này, đặc biệt là sự kết hợp giữa MoS2 và ống nano carbon. Vật liệu nano composite này được tổng hợp bằng phương pháp thủy nhiệt, một phương pháp đơn giản, chi phí thấp và có thể sản xuất ở quy mô lớn. MoS2 và ống nano carbon được chọn vì tính chất độc đáo của chúng, bao gồm diện tích bề mặt lớn, độ dẫn điện cao và khả năng tăng cường hiệu suất điện hóa. Vật liệu nano composite này hứa hẹn cải thiện điện dung và mật độ năng lượng của siêu tụ điện, một thiết bị lưu trữ năng lượng quan trọng trong các ứng dụng công nghệ hiện đại.

1.1. Tính chất vật liệu nano

Tính chất vật liệu nano của MoS2 và ống nano carbon được khảo sát kỹ lưỡng. MoS2 có cấu trúc lớp, tương tự như graphite, với các lớp kim loại Mo kẹp giữa hai lớp S. Cấu trúc này hỗ trợ tăng cường vận chuyển điện tích, làm cho MoS2 trở thành vật liệu tiềm năng cho siêu tụ điện. Ống nano carbon có diện tích bề mặt lớn và độ dẫn điện cao, nhưng dễ kết tụ, làm giảm điện dung. Kết hợp hai vật liệu này tạo ra vật liệu nano composite với tính chất ưu việt, bao gồm điện dung cao và độ ổn định chu kỳ dài.

1.2. Ứng dụng vật liệu nano

Ứng dụng vật liệu nano trong siêu tụ điện là mục tiêu chính của nghiên cứu. Vật liệu nano composite từ MoS2 và ống nano carbon được sử dụng làm điện cực, giúp tăng cường hiệu suất của siêu tụ điện. Điện cực này có khả năng lưu trữ năng lượng cao và độ bền lớn, phù hợp cho các ứng dụng trong xe điện, thiết bị điện tử di động và các hệ thống lưu trữ năng lượng quy mô lớn. Nghiên cứu này góp phần mở rộng ứng dụng vật liệu nano trong lĩnh vực tích trữ năng lượng.

II. Siêu tụ điện

Siêu tụ điện là thiết bị lưu trữ năng lượng quan trọng, được sử dụng rộng rãi trong các ứng dụng công nghệ hiện đại. Siêu tụ điện có ưu điểm vượt trội như mật độ công suất cao, độ ổn định chu kỳ tốt và khả năng sạc/xả nhanh. Tuy nhiên, mật độ năng lượng của siêu tụ điện thấp hơn so với pin lithium-ion, làm hạn chế ứng dụng của chúng. Nghiên cứu này tập trung vào việc cải thiện mật độ năng lượng của siêu tụ điện thông qua việc sử dụng vật liệu nano composite từ MoS2 và ống nano carbon.

2.1. Cấu tạo và nguyên lý hoạt động

Siêu tụ điện bao gồm hai điện cực (anode và cathode), chất điện phân và màng ngăn. Nguyên lý hoạt động của siêu tụ điện dựa trên sự hình thành lớp điện tích kép (EDLC) hoặc phản ứng oxy hóa khử nhanh (giả tụ điện). Vật liệu nano composite từ MoS2 và ống nano carbon được sử dụng làm điện cực, giúp tăng cường điện dung và mật độ năng lượng của siêu tụ điện. Điện áp hoạt động của siêu tụ điện phụ thuộc vào chất điện phân, trong khi điện dung phụ thuộc vào vật liệu điện cực.

2.2. Cải thiện mật độ năng lượng

Cải thiện mật độ năng lượng của siêu tụ điện là mục tiêu chính của nghiên cứu. Vật liệu nano composite từ MoS2 và ống nano carbon được kỳ vọng sẽ tăng cường điện dung và mật độ năng lượng của siêu tụ điện. Điện dung của siêu tụ điện được tính bằng công thức E = 1/2CV^2, trong đó C là điện dung và V là điện áp. Việc tối ưu hóa điện dung thông qua việc sử dụng vật liệu nano composite là giải pháp hiệu quả để cải thiện mật độ năng lượng của siêu tụ điện.

III. Công nghệ nano

Công nghệ nano đóng vai trò quan trọng trong việc tổng hợp và ứng dụng vật liệu nano composite từ MoS2 và ống nano carbon. Công nghệ nano cho phép kiểm soát cấu trúc và tính chất của vật liệu ở cấp độ nano, giúp tối ưu hóa hiệu suất của siêu tụ điện. Nghiên cứu này sử dụng các phương pháp công nghệ nano như thủy nhiệt, hiển vi điện tử quét (SEM) và phổ Raman để khảo sát và đánh giá vật liệu nano composite.

3.1. Phương pháp tổng hợp

Phương pháp thủy nhiệt được sử dụng để tổng hợp vật liệu nano composite từ MoS2 và ống nano carbon. Phương pháp này có ưu điểm là đơn giản, chi phí thấp và có thể sản xuất ở quy mô lớn. Quá trình tổng hợp bao gồm chuẩn bị dung dịch thủy nhiệt, tiến hành quá trình thủy nhiệt và quay ly tâm để thu vật liệu nano composite. Công nghệ nano giúp kiểm soát cấu trúc và tính chất của vật liệu, đảm bảo hiệu suất cao trong siêu tụ điện.

3.2. Khảo sát tính chất

Các phương pháp công nghệ nano như hiển vi điện tử quét (SEM), hiển vi điện tử truyền qua (TEM) và phổ Raman được sử dụng để khảo sát tính chất của vật liệu nano composite. SEM và TEM giúp quan sát hình thái bề mặt và cấu trúc của vật liệu, trong khi phổ Raman cung cấp thông tin về cấu trúc tinh thể và liên kết hóa học. Công nghệ nano đóng vai trò quan trọng trong việc đánh giá và tối ưu hóa vật liệu nano composite cho siêu tụ điện.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh biến đổi khí hậu toàn cầu và nhu cầu chuyển đổi sang năng lượng xanh, việc phát triển các thiết bị lưu trữ năng lượng hiệu quả trở nên cấp thiết. Siêu tụ điện, với khả năng sạc/xả nhanh và tuổi thọ chu kỳ cao, được xem là giải pháp tiềm năng bên cạnh pin lithium-ion. Tuy nhiên, hạn chế lớn nhất của siêu tụ điện là mật độ năng lượng thấp, chỉ khoảng 30 Wh/kg, thấp hơn nhiều so với pin lithium-ion (khoảng 250 Wh/kg). Do đó, nâng cao điện dung riêng và mật độ năng lượng của siêu tụ điện là mục tiêu nghiên cứu quan trọng.

Luận văn tập trung vào tổng hợp vật liệu nano composite dựa trên molypden disulfua (MoS2) và ống nano cacbon đa tường (MWCNTs) ứng dụng cho điện cực siêu tụ điện. MoS2 là vật liệu 2D có cấu trúc lớp với diện tích bề mặt lớn và khả năng dẫn ion tốt, nhưng độ dẫn điện tử thấp. Trong khi đó, MWCNTs có độ dẫn điện cao, diện tích bề mặt lớn và độ bền cơ học tốt. Việc kết hợp MoS2 với MWCNTs nhằm tận dụng ưu điểm của cả hai vật liệu, cải thiện điện dung riêng và độ ổn định chu kỳ của siêu tụ điện.

Nghiên cứu được thực hiện trong phạm vi phòng thí nghiệm tại Trường Đại học Quy Nhơn và Đại học Phenikaa, với thời gian thực hiện từ năm 2020 đến 2021. Mục tiêu cụ thể gồm chế tạo vật liệu composite MoS2/MWCNT bằng phương pháp thủy nhiệt, khảo sát cấu trúc và hình thái bề mặt, đánh giá đặc tính điện hóa và hiệu suất siêu tụ điện. Kết quả nghiên cứu góp phần phát triển vật liệu điện cực mới, nâng cao hiệu quả lưu trữ năng lượng, hỗ trợ ứng dụng trong các thiết bị điện tử di động và xe điện.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: cơ chế lưu trữ năng lượng của siêu tụ điện và đặc tính vật liệu nano 2D MoS2 cùng ống nano cacbon.

1. Cơ chế siêu tụ điện: Siêu tụ điện hoạt động dựa trên hai cơ chế chính là tụ tĩnh điện lớp kép (EDLC) và giả tụ điện. EDLC lưu trữ năng lượng qua sự hấp phụ ion trên bề mặt điện cực mà không có phản ứng hóa học, cho phép sạc/xả nhanh và tuổi thọ cao. Giả tụ điện dựa trên phản ứng oxy hóa khử thuận nghịch, cung cấp điện dung cao hơn nhưng mật độ công suất thấp hơn. Siêu tụ điện lai kết hợp ưu điểm của cả hai loại này.

2. Vật liệu MoS2: MoS2 là vật liệu 2D có cấu trúc lớp S–Mo–S với liên kết van der Waals yếu giữa các lớp, cho phép tách thành các tấm mỏng đơn lớp hoặc vài lớp. Pha 1H MoS2 ổn định nhất, có vùng cấm trực tiếp khoảng 1,8 eV, hỗ trợ dẫn điện và vận chuyển ion hiệu quả. Tuy nhiên, MoS2 có độ dẫn điện tử thấp, hạn chế hiệu suất điện hóa.

3. Ống nano cacbon (CNTs): CNTs có cấu trúc ống trụ, diện tích bề mặt lớn (~1300 m²/g), độ dẫn điện cao và độ bền cơ học tốt. CNTs thường được dùng làm vật liệu điện cực EDLC nhưng điện dung riêng chỉ khoảng 150–250 F/g do cơ chế lưu trữ ion bề mặt.

4. Composite MoS2/MWCNTs: Sự kết hợp giữa MoS2 và MWCNTs tạo ra mạng lưới dẫn điện ba chiều, tăng cường vận chuyển điện tích và ion, ngăn chặn hiện tượng kết tụ MoS2, từ đó nâng cao điện dung riêng và độ ổn định chu kỳ của siêu tụ điện.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Nghiên cứu dựa trên tổng hợp lý thuyết, kết quả nghiên cứu trước đây và thực nghiệm chế tạo vật liệu composite MoS2/MWCNTs.

• Phương pháp chế tạo: Sử dụng phương pháp thủy nhiệt để tổng hợp composite. Tiền chất (NH4)2MoS4 và MWCNTs được phân tán trong dung môi DMF, trộn lẫn và xử lý thủy nhiệt ở 200°C trong 20 giờ. Sau đó, composite được thu bằng quay ly tâm, sấy khô và ủ ở 800°C trong khí Argon để chuyển MoS3 thành MoS2.

• Phương pháp khảo sát vật liệu: Hình thái bề mặt và cấu trúc được khảo sát bằng kính hiển vi điện tử quét (SEM) và truyền qua (TEM). Phổ Raman được sử dụng để xác định cấu trúc tinh thể và thành phần vật liệu.

• Phương pháp khảo sát điện hóa: Đặc tính điện hóa được đánh giá qua các phép đo quét thế tuần hoàn (CV), phổ trở kháng điện hóa (EIS) và đặc trưng sạc/xả. Các thông số như điện dung riêng, mật độ năng lượng và mật độ công suất được tính toán dựa trên dữ liệu thu thập.

• Cỡ mẫu và chọn mẫu: Mẫu composite được chế tạo với khối lượng phủ điện cực khoảng 1 mg/cm², đảm bảo tính thực tiễn và so sánh với các vật liệu thương mại. Phương pháp phân tích được lựa chọn nhằm đánh giá toàn diện hiệu suất điện hóa của vật liệu.

• Timeline nghiên cứu: Quá trình tổng hợp và khảo sát vật liệu diễn ra trong khoảng 6 tháng, từ chuẩn bị hóa chất, tổng hợp, xử lý nhiệt đến đo đạc và phân tích dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hình thái và cấu trúc vật liệu: Ảnh SEM và TEM cho thấy composite MoS2/MWCNT có cấu trúc 3D với các hạt MoS2 phân bố đều trên mạng lưới MWCNT. Kích thước hạt MoS2 khoảng vài chục nanomet, tạo diện tích bề mặt lớn cho quá trình hấp phụ ion. Phổ Raman xác nhận sự hiện diện đồng thời của MoS2 và MWCNT với các peak đặc trưng, chứng tỏ sự kết hợp thành công của hai vật liệu.

2. Điện dung riêng: Composite MoS2/MWCNT đạt điện dung riêng lên đến khoảng 452,7 F/g ở mật độ dòng điện 1 A/g, cao hơn đáng kể so với MoS2 nguyên chất (khoảng 270 F/g) và MWCNT đơn lẻ (khoảng 150–250 F/g). Điều này chứng tỏ hiệu quả của việc kết hợp vật liệu trong việc nâng cao khả năng lưu trữ điện tích.

3. Mật độ năng lượng và công suất: Siêu tụ điện sử dụng composite MoS2/MWCNT đạt mật độ năng lượng khoảng 67,9 Wh/kg và mật độ công suất 0,8 kW/kg, vượt trội so với nhiều vật liệu tương tự. Đường Ragone thể hiện sự cân bằng tốt giữa năng lượng và công suất, phù hợp cho các ứng dụng cần xung năng lượng nhanh.

4. Độ ổn định chu kỳ: Sau 10.000 chu kỳ sạc-xả liên tục ở mật độ dòng 1 A/g, siêu tụ điện vẫn duy trì khoảng 81,9% điện dung ban đầu, cho thấy độ bền cơ học và hóa học cao của composite. Điều này vượt trội so với nhiều vật liệu giả tụ điện khác, phù hợp cho ứng dụng thương mại.

Thảo luận kết quả

Hiệu suất vượt trội của composite MoS2/MWCNT được giải thích bởi cấu trúc nano 3D độc đáo, trong đó MWCNT tạo mạng lưới dẫn điện hiệu quả, giảm điện trở nội bộ và hỗ trợ vận chuyển electron nhanh chóng. Đồng thời, MoS2 cung cấp diện tích bề mặt lớn và khả năng lưu trữ ion cao nhờ cấu trúc lớp. Sự xen kẽ giữa MoS2 và MWCNT ngăn chặn hiện tượng kết tụ, duy trì cấu trúc xốp và tăng cường sự khuếch tán ion trong điện cực.

So với các nghiên cứu trước đây, kết quả này tương đương hoặc vượt trội về điện dung riêng và độ ổn định chu kỳ, minh chứng cho tính khả thi của phương pháp thủy nhiệt trong tổng hợp composite chất lượng cao. Các biểu đồ CV và EIS minh họa rõ ràng sự cải thiện về khả năng dẫn điện và lưu trữ điện tích so với vật liệu đơn lẻ.

Kết quả này có ý nghĩa quan trọng trong việc phát triển vật liệu điện cực cho siêu tụ điện, góp phần nâng cao mật độ năng lượng mà vẫn giữ được ưu điểm về mật độ công suất và tuổi thọ chu kỳ, đáp ứng nhu cầu lưu trữ năng lượng cho xe điện và thiết bị điện tử di động.

Đề xuất và khuyến nghị

1. Tối ưu hóa tỷ lệ MoS2 và MWCNT: Thực hiện các thí nghiệm điều chỉnh tỷ lệ thành phần để đạt điện dung riêng và mật độ năng lượng tối ưu, nhằm nâng cao hiệu suất siêu tụ điện trong vòng 6 tháng tới. Chủ thể thực hiện là nhóm nghiên cứu vật liệu tại phòng thí nghiệm.

2. Nâng cao quy mô sản xuất: Phát triển quy trình tổng hợp thủy nhiệt quy mô lớn, đảm bảo đồng nhất và chi phí thấp, phục vụ sản xuất thương mại trong 1-2 năm. Các doanh nghiệp công nghệ vật liệu và viện nghiên cứu nên phối hợp thực hiện.

3. Khảo sát các dung dịch điện phân mới: Thử nghiệm các loại dung dịch điện phân có điện áp hoạt động cao hơn và độ ổn định tốt để tăng điện áp làm việc của siêu tụ điện, từ đó nâng cao mật độ năng lượng. Thời gian nghiên cứu dự kiến 12 tháng, do các nhóm nghiên cứu điện hóa đảm nhiệm.

4. Ứng dụng trong thiết bị thực tế: Thử nghiệm tích hợp composite MoS2/MWCNT vào các thiết bị lưu trữ năng lượng như xe điện, thiết bị cầm tay để đánh giá hiệu quả thực tế và độ bền lâu dài. Các công ty sản xuất thiết bị điện tử và xe điện nên phối hợp với viện nghiên cứu trong giai đoạn 2 năm tới.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu nano và điện hóa: Luận văn cung cấp dữ liệu chi tiết về tổng hợp và đặc tính composite MoS2/MWCNT, hỗ trợ phát triển vật liệu điện cực mới cho siêu tụ điện.

2. Doanh nghiệp sản xuất thiết bị lưu trữ năng lượng: Thông tin về hiệu suất và độ bền của composite giúp doanh nghiệp lựa chọn vật liệu phù hợp để cải tiến sản phẩm siêu tụ điện.

3. Giảng viên và sinh viên ngành vật lý chất rắn, khoa học vật liệu: Tài liệu tham khảo hữu ích cho việc giảng dạy và nghiên cứu chuyên sâu về vật liệu 2D và ứng dụng trong lưu trữ năng lượng.

4. Chuyên gia phát triển công nghệ xe điện và thiết bị điện tử di động: Cung cấp cơ sở khoa học để ứng dụng vật liệu composite nâng cao hiệu suất lưu trữ năng lượng, đáp ứng yêu cầu công nghiệp.

Câu hỏi thường gặp

1. Tại sao chọn MoS2 và MWCNT làm vật liệu composite cho siêu tụ điện?
   MoS2 có cấu trúc lớp 2D với diện tích bề mặt lớn và khả năng dẫn ion tốt, trong khi MWCNT có độ dẫn điện cao và độ bền cơ học. Kết hợp hai vật liệu này tận dụng ưu điểm của cả hai, cải thiện điện dung riêng và độ ổn định chu kỳ.

2. Phương pháp thủy nhiệt có ưu điểm gì trong tổng hợp composite?
   Phương pháp thủy nhiệt đơn giản, chi phí thấp, an toàn và có thể sản xuất quy mô lớn với độ đồng nhất cao. Nó giúp kiểm soát hình thái và kích thước hạt MoS2 trong composite.

3. Điện dung riêng của composite MoS2/MWCNT đạt được là bao nhiêu?
   Composite đạt khoảng 452,7 F/g ở mật độ dòng 1 A/g, cao hơn nhiều so với MoS2 nguyên chất và MWCNT đơn lẻ, cho thấy hiệu quả của sự kết hợp vật liệu.

4. Độ bền chu kỳ của siêu tụ điện sử dụng composite này như thế nào?
   Sau 10.000 chu kỳ sạc-xả liên tục, siêu tụ điện vẫn giữ được khoảng 81,9% điện dung ban đầu, chứng tỏ độ bền và ổn định cao phù hợp ứng dụng thực tế.

5. Có thể ứng dụng kết quả nghiên cứu này vào sản xuất thương mại không?
   Với hiệu suất và độ bền cao, cùng quy trình tổng hợp đơn giản, composite MoS2/MWCNT có tiềm năng ứng dụng trong sản xuất siêu tụ điện thương mại, đặc biệt cho xe điện và thiết bị điện tử di động.

Kết luận

• Đã tổng hợp thành công vật liệu nano composite MoS2/MWCNT bằng phương pháp thủy nhiệt với cấu trúc 3D đồng nhất.
• Composite thể hiện điện dung riêng cao khoảng 452,7 F/g và mật độ năng lượng 67,9 Wh/kg, vượt trội so với vật liệu đơn lẻ.
• Độ ổn định chu kỳ xuất sắc với 81,9% điện dung còn lại sau 10.000 chu kỳ sạc-xả.
• Kết quả nghiên cứu góp phần phát triển vật liệu điện cực mới cho siêu tụ điện, hỗ trợ ứng dụng trong lưu trữ năng lượng xanh.
• Đề xuất tiếp tục tối ưu hóa thành phần, mở rộng quy mô sản xuất và thử nghiệm ứng dụng thực tế trong 1-2 năm tới.

Luận văn mở ra hướng đi mới cho nghiên cứu và ứng dụng vật liệu composite trong công nghệ lưu trữ năng lượng, kêu gọi các nhà khoa học và doanh nghiệp cùng hợp tác phát triển.

Trích đoạn nội dung tài liệu

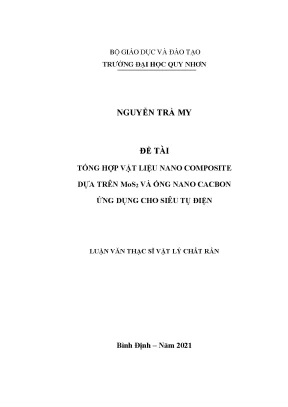

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC QUY NHƠN NGUYỄN TRÀ MY ĐỀ TÀI TỔNG HỢP VẬT LIỆU NANO COMPOSITE DỰA TRÊN MoS2 VÀ ỐNG NANO CACBON ỨNG DỤNG CHO SIÊU TỤ ĐIỆN LUẬN VĂN THẠC SĨ VẬT LÝ CHẤT RẮN Bình Định – Năm 2021 e BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC QUY NHƠN NGUYỄN TRÀ MY ĐỀ TÀI TỔNG HỢP VẬT LIỆU NANO COMPOSITE DỰA TRÊN MoS2 VÀ ỐNG NANO CACBON ỨNG DỤNG CHO SIÊU TỤ ĐIỆN Chuyên ngành: Vật lý chất rắn Mã số: 8440104 Người hướng dẫn: TS. LÊ VIẾT THÔNG e LỜI CAM ĐOAN Tôi xin cam đoan các số liệu và kết quả nghiên cứu trong đề tài là trung thực, các kết quả nghiên cứu được thực hiện tại Trường Đại học Phenikaa dưới sự hướng dẫn của TS. Lê Viết Thông, các tài liệu tham khảo đã được trích dẫn đầy đủ. Học viên Nguyễn Trà My e LỜI CẢM ƠN Trong quá trình học tập và hoàn thành luận văn, tôi đã nhận được sự ủng hộ, giúp đỡ quý báu từ các thầy cô giáo, bạn bè và người thân. Lời đầu tiên, tôi xin bày tỏ sự kính trọng và biết ơn sâu sắc nhất tới TS. Lê Viết Thông - người đã hướng dẫn trực tiếp, tận tình giúp đỡ, động viên và tạo điều kiện thuận lợi nhất cho tôi trong suốt thời gian thực hiện đề tài luận văn. Tôi xin được cảm ơn sự quan tâm, giúp đỡ, ân cần chỉ bảo và nhiệt tình giảng dạy của các thầy cô Bộ môn Vật lý – Khoa học vật liệu, Khoa Khoa học tự nhiên, Trường Đại học Quy Nhơn. Những kiến thức mà các thầy cô đã hết lòng truyền đạt là nền tảng tri thức vững chắc cho chúng tôi trong quá trình học tập cũng như sau khi ra trường. Tôi xin được gửi lời cảm ơn tới cán bộ, giảng viên Phòng thí nghiệm Trường Đại học Phenikaa đã hỗ trợ và giúp đỡ tôi rất nhiều trong việc thực hiện các phép đo để đóng góp vào kết quả của luận văn này. Cuối cùng, tôi xin cảm ơn những người thân của mình đã luôn bên cạnh, giúp đỡ, động viên và tạo mọi điều kiện để tôi hoàn thành luận văn tốt nghiệp. Học viên Nguyễn Trà My e MỤC LỤC LỜI CAM ĐOAN LỜI CẢM ƠN DANH MỤC CÁC KÝ HIỆU, CHỮ VIẾT TẮT DANH MỤC CÁC BẢNG DANH MỤC CÁC HÌNH VẼ MỞ ĐẦU . Lý do chọn đề tài . Mục tiêu nghiên cứu. Đối tượng và phạm vi nghiên cứu . Phương pháp nghiên cứu. Ý nghĩa khoa học và thực tiễn của đề tài . Cấu trúc luận văn . 5 CHƯƠNG 1 TỔNG QUAN LÝ THUYẾT. GIỚI THIỆU VỀ SIÊU TỤ ĐIỆN . Cấu tạo của siêu tụ điện . Tụ tĩnh điện lớp kép (EDLC) . Giả tụ điện . Các thông số đặc trưng của siêu tụ điện. Điện dung riêng (specific capacitance) . Mật độ năng lượng riêng và mật độ công suất riêng . TỔNG QUAN VẬT LIỆU HAI CHIỀU MoS2 . Cấu trúc tinh thể MoS2 . Các phương pháp chế tạo vật liệu MoS2 . Phương pháp bóc tách cơ học . Phương pháp bóc tách hóa học . Phương pháp thủy nhiệt . Phương pháp dung môi nhiệt . Lắng đọng hóa học pha hơi . ỨNG DỤNG VẬT LIỆU COMPOSITE MoS2/CNT CHO SIÊU TỤ ĐIỆN . 29 CHƯƠNG 2 KỸ THUẬT THỰC NGHIỆM . HÓA CHẤT VÀ DỤNG CỤ THÍ NGHIỆM . Hóa chất, vật liệu. QUY TRÌNH CHẾ TẠO MẪU . Chuẩn bị dung dịch thủy nhiệt . Tiến hành quá trình thủy nhiệt . Tiến hành quay ly tâm để thu composite MoS3/MWCNTs . Chế tạo siêu tụ điện hình dạng đồng xu (coin cell) . CÁC PHƯƠNG PHÁP KHẢO SÁT VẬT LIỆU . Phương pháp kính hiển vi điện tử truyền qua TEM . Phương pháp phổ Raman . Phương pháp kính hiển vi điện tử quét (SEM) . Phép đo quét thế tuần hoàn (Cyclic voltammetry, CV) . Phép đo phổ trở kháng điện hóa (Electrochemical Impedance Spectroscopy, EIS) . 48 CHƯƠNG 3 KẾT QUẢ VÀ THẢO LUẬN . HÌNH THÁI BỀ MẶT CỦA VẬT LIỆU MoS2 VÀ COMPOSITE MoS2/CNT . CÁC ĐẶC TRƯNG TINH THỂ . ĐẶC TRƯNG CỦA SIÊU TỤ ĐIỆN SỬ DỤNG ĐIỆN CỰC COMPOSITE MoS2/MWCNT. 54 KẾT LUẬN VÀ KIẾN NGHỊ. 60 DANH MỤC TÀI LIỆU THAM KHẢO . 62 e DANH MỤC CÁC KÝ HIỆU, CHỮ VIẾT TẮT Tên viết Tiếng Việt Tiếng Anh tắt AFM Hiển vi lực nguyên tử Atomic Force Microscope CNT Ống nano cacbon Carbon Nanotube CV Quét thế tuần hoàn Voltammetry Cyclic CVD Lắng đọng hơi hoá học Chemical Vapor Deposition EDLC Tụ tĩnh điện lớp kép Electric double-layer capacitor EV Xe điện Electric vehicles Quang phổ trở kháng điện Electrochemical Impedance EIS hóa Spectroscopy Kính hiển vi điện tử quét Field-emission scanning FESEM phát xạ trường electron microscopy HEV Xe điện lai Hybrid Electric Vehicle MWCNT Ống nano carbon đa lớp Multi-Walled Carbon Nanotube SEM Kính hiển vi điện tử quét Scanning Electron Microscope SWCMT Ống nano cacbon đơn lớp Single-Walled Carbon Nanotube Transmission Electron TEM Hiển vi điện tử truyền qua Microscopy e DANH MỤC CÁC BẢNG Bảng 1.Tổng hợp một số kết quả nghiên cứu về composite của MoS2 ứng dụng cho siêu tụ điện . 33 e DANH MỤC CÁC HÌNH VẼ Hình 1. Cấu trúc siêu tụ điện. Tụ tĩnh điện lớp kép (EDLC) . Cấu trúc của giả tụ điện. a, Đơn lớp MoS2 b, Liên kết cộng hóa trị của MoS2 được sắp xếp trong một mạng lục giác . Các loại pha phổ biến của MoS2 . Mặt chiếu đứng và mặt chiếu bằng của MoS2 1H. (a) Giản đồ của một lớp 1H-MoS2 và một lớp 1H-MoS2 gấp khúc; (b) Bản phác thảo cấu trúc MoS2 được tạo ra bằng cách gấp hai lần một lớp MoS2 và bằng cách gấp một cạnh; (c) hình minh họa quá trình gấp thường dẫn đến cấu trúc MoS2 bao gồm các lớp xoắn không hoàn hảo xếp chồng lên nhau. (d) Các mô hình cấu trúc của lớp đơn lớp đại diện cho các ống nano một lớp, (e) các mô hình cấu trúc dạng khối và hai lớp. Mặt cắt dọc và mặt cắt ngang của MoS2 1T .11 (a) Các đơn chất 2H- MoS2 dạng lăng trụ hoặc tứ diện; (b) giản đồ của chuyển động trượt mặt phẳng S cục bộ dẫn đến chuyển từ pha 2H sang 1T; và (c) các mô hình của ống nano 2H một thành . Quy trình bóc tách hóa học . Sơ đồ mô tả qui trình chế tạo MoS2 bằng phương pháp thủy nhiệt . Quá trình hình thành các hạt MoS2 trong dung dịch DMF sử dụng tiền chất (NH4)2MoS4 .15: Qui trình chế tạo màng MoS2 trên đế saphire bằng phương pháp CVD sử dụng bột MoO3 và bột lưu huỳnh. Cấu trúc của siêu tụ điện dạng đồng xu CR2032 . Sơ đồ cấu tạo kính hiển vi điện tử truyền qua TEM . Hệ thống quang phổ Raman . Sơ đồ cấu tạo của kính hiển vi điện tử quét . Tương tác của chùm điện tử và vật rắn . Đồ thị điện thế tuần hoàn hình con vịt . Cấu tạo và cách lắp đặt hệ cấu hình 3 điện cực đo CV. Sơ đồ mô hình hóa mạch tương đương Randles . Ảnh SEM của cấu trúc MoS2 hình hoa ở các độ phân giải tăng dần (a-c) và ảnh TEM của nó (d) . Ảnh SEM của composite MoS2/MWCNT ở các độ phóng đại tăng dần với các mũi tên màu vàng chỉ vị trí của các hạt MoS2, các mũi tên màu đỏ chỉ vị trí của MWCNT . (a) Phổ Raman của composite MoS2/MWCNT với dịch chuyển Raman trong dải rộng từ 100 đến 3100 cm-1 thể hiện các peak của cả MoS2 và MWCNT; và (b) Phổ Raman phân giải cao dịch chuyển Raman trong khoảng 350-450 cm-1 thể hiện các peak của MoS2. (a) Các đặc trưng thế tuần hoàn vòng CV với các tốc độ quét từ 1-50 mV/s và (b) Điện dung riêng của siêu tụ MoS2/MWCNT được tính từ đặc trưng CV theo công thức (1. Phổ tổng trở EIS của siêu tụ composite MoS2/MWCNT . Đặc trưng sạc/xả của siêu tụ điện với các cường độ dòng sạc từ 0,25 A/g đến 2. Đường Ragone thể hiện mật độ năng lượng và mật độ công suất của siêu tụ điện MoS2/MWCNTs. Lý do chọn đề tài Hiện nay, nhân loại đang đối mặt với các vấn đề mang tính toàn cầu, như hiện tượng Trái Đất nóng lên làm tăng mực nước biển dẫn đến xóa sổ các đồng bằng ven biển, vấn đề ô nhiễm môi trường, thiên tai… Những vấn đề này bắt nguồn từ việc sử dụng các nguyên liệu hóa thạch như dầu mỏ, khí đốt, than đá cũng như việc khai thác gỗ làm chất đốt dẫn đến hủy hoại môi trường[1]. Do đó, việc tăng cường sử dụng các nguồn năng lượng xanh như năng lượng gió và năng lượng mặt trời thật sự cấp bách. Tuy nhiên, nhược điểm lớn nhất của các nguồn năng lượng xanh này là sự thay đổi theo các thời gian trong ngày, theo mùa cũng như thời tiết. Mặt Trời không chiếu sáng vào ban đêm, cũng như gió không thể thổi lúc chúng ta cần nên không thể sản xuất điện ổn định. Chính vì vậy, để có thể hoàn toàn sử dụng được điện năng từ nguồn năng lượng tái tạo, việc phát triển các công nghệ và các thiết bị lưu trữ năng lượng rất được chú trọng trong những thập niên gần đây. Ngoài ra, hiện nay một trong các nguồn ô nhiễm ở các thành phố lớn là do lượng khí thải từ các phương tiện giao thông sử dụng động cơ đốt trong tiêu thụ xăng dầu. Do đó, ở các nước phát triển dần chuyển sang sử dụng các dòng xe điện (EV – electric vehicles) hoặc xe lai (HEV – Hybrid Electric Vehicles) thay thế cho xe sử dụng xăng dầu. Hơn nữa, do các nhu cầu sử dụng ngoài trời, các thiết bị điện cầm tay như máy cắt cỏ, máy hút bụi, máy khoan… cũng cần sử dụng các nguồn điện sạc thay cho việc kết nối vào mạng lưới điện. Vì vậy, nhu cầu về việc lưu trữ điện năng cho các xe điện và các thiết bị điện cầm tay ngày càng cao. Cùng với pin lithium-ion, siêu tụ điện là một trong hai thiết bị lưu trữ điện được sử dụng rộng rãi nhất hiện nay. Còn được gọi là tụ điện hóa, siêu tụ e 2 điện đã thu hút sự chú ý rất lớn do những ưu điểm vượt trội của chúng như mật độ công suất/năng lượng cao, độ ổn định chu kỳ tuyệt vời và khả năng sạc/xả nhanh. Chúng lưu trữ và giải phóng năng lượng dựa trên sự hấp phụ các ion ở bề mặt giữa điện cực và chất điện phân (tụ tĩnh điện lớp kép (EDLC)) hoặc phản ứng oxy hóa khử nhanh và thuận nghịch (giả tụ điện), hoặc cả hai, tùy thuộc vào bản chất của vật liệu hoạt hóa [2]. Siêu tụ điện gồm các thành phần: 2 điện cực anode và cathode, dung dịch điện phân (electrolyte) và màn cách điện giữa hai điện cực nhưng có khả năng cho các ion đi xuyên qua (separator).
