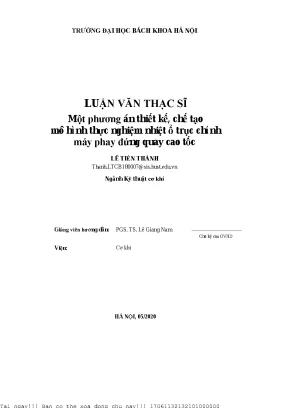

Một Phương Án Thiết Kế và Chế Tạo Mô Hình Thực Nghiệm Nhiệt Ổ Trục Chính Máy Phay Đứng Quay Cao Tốc

Tài liệu nghiên cứu Một phương án thiết kế hế tạo mô hình thự nghiệm nhiệt ổ trụ hính máy phay đứng quay ao tố, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Lê Tiến Thành
• Người hướng dẫn: PGS. Lê Giang Nam
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật cơ khí
• Đề tài: Thiết Kế và Chế Tạo Mô Hình Thực Nghiệm Nhiệt Ổ Trục Chính Máy Phay Đứng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN CHẾ ĐỘ LÀM VIỆC VÀ BÔI TRƠN Ổ TRỤC CHÍNH MÁY PHAY ĐỨNG
• 1.1. Tính cấp thiết của đề tài
• 1.2. Tổng quan chế độ làm việc và bôi trơn ổ trục chính máy phay đứng
• 1.2.1. Công dụng và tầm quan trọng của cụm trục chính
• 1.2.2. Kết cấu cụm trục chính máy phay CNC đứng
• 1.2.3. Chế độ làm việc của cụm trục chính máy phay đứng CNC
• 1.2.4. Chế độ bôi trơn ổ trục chính máy phay đứng
• 1.2.5. Tình hình nghiên cứu trong và ngoài nước
• 1.2.5.1. Các mô hình trục chính máy công cụ đã được nghiên cứu
• 1.2.5.2. Phương pháp nghiên cứu nhiệt ổ trục chính máy phay đứng
• 1.3. Tổng kết chương 1
• 2. CHƯƠNG 2: TÍNH TOÁN THIẾT KẾ HỆ THỐNG THỰC NGHIỆM NHIỆT Ổ TRỤC CHÍNH MÁY PHAY ĐỨNG
• 2.1. Phân tích cơ chế sinh nhiệt và truyền nhiệt trên cụm trục chính
• 2.1.1. Tính toán nhiệt sinh ra trong trục chính
• 2.1.2. Truyền nhiệt trên ổ bi và cụm trục chính
• 2.1.3. Mô phỏng truyền nhiệt trong cụm trục chính bôi trơn khí dầu tại tốc độ 8400 vòng/phút
• 2.2. Thiết kế hệ thống bôi trơn và làm mát
• 2.2.1. Thiết kế kênh dẫn khí dầu
• 2.2.2. Quy trình lựa chọn thiết bị bôi trơn
• 2.2.3. Tính toán, lựa chọn các phần tử trong hệ thống bôi trơn
• 2.3. Thiết kế hệ thống đo lường và điều khiển
• 2.3.1. Quy trình lựa chọn thiết bị đo lường và điều khiển
• 2.3.2. Bố trí và chọn cảm biến đo nhiệt độ
• 2.3.3. Ứng dụng arduino trong xử lý tín hiệu
• 2.3.4. Màn hình LCD
• 2.3.5. Sơ đồ điện và tủ điều khiển
• 2.3.6. Giao diện thu thập dữ liệu cảm biến bằng Visual Studio 2010
• 2.4. Thiết kế kết cấu cơ khí của hệ thống
• 2.4.1. Khảo sát chế độ cắt
• 2.4.2. Tính chọn trục chính và nguồn động lực
• 2.4.3. Sơ đồ động và kết cấu cơ khí
• 2.4.4. Quy trình lựa chọn phần tử kết cấu cơ khí hệ thống
• 2.4.5. Tính chọn các phần tử cơ khí hệ thống
• 2.4.6. Bản vẽ lắp toàn hệ thống
• 2.5. Tổng kết chương 2
• 3. CHƯƠNG 3: CHẾ TẠO VÀ THỬ NGHIỆM
• 3.1. Lắp ráp hệ thống
• 3.1.1. Lắp ráp kết cấu cơ khí
• 3.1.2. Lắp ráp hệ thống cấp khí dầu
• 3.1.3. Lắp ráp hệ thống điện và điều khiển
• 3.2. Quy trình vận hành hệ thống bôi trơn cao tốc ổ trục chính máy phay đứng
• 3.3. Thực nghiệm
• 3.4. Tổng kết chương 3
• 4. CHƯƠNG 4: KẾT LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Thiết Kế Mô Hình Nhiệt Ổ Trục Máy Phay Đứng

Cụm ổ trục chính là trái tim của máy phay CNC, quyết định độ chính xác và chất lượng bề mặt sản phẩm. Khi trục chính quay ở tốc độ cao, ma sát sinh nhiệt là không thể tránh khỏi. Nhiệt độ tăng cao gây ra biến dạng nhiệt, ảnh hưởng tiêu cực đến độ chính xác gia công. Bài toán đặt ra là làm sao kiểm soát nhiệt độ hiệu quả. Một giải pháp tiềm năng là sử dụng hệ thống bôi trơn khí dầu. Tuy nhiên, thử nghiệm trực tiếp trên máy CNC là rủi ro và tốn kém. Do đó, việc thiết kế mô hình thực nghiệm nhiệt độc lập cho phép nghiên cứu chuyên sâu về tản nhiệt ổ trục chính mà không ảnh hưởng đến hoạt động sản xuất. Luận văn này tập trung vào việc thiết kế và chế tạo mô hình thực nghiệm nhiệt ổ trục chính máy phay đứng quay cao tốc, nhằm nghiên cứu các yếu tố ảnh hưởng đến nhiệt độ và hiệu quả của hệ thống bôi trơn. Mô hình sử dụng cụm trục chính WZ19A65-ZTE 3n2-004, được cải tiến để đáp ứng yêu cầu quay cao tốc. Mô hình này được thiết kế để mô phỏng điều kiện làm việc thực tế của ổ trục chính, cho phép đo đạc và đánh giá hiệu quả các phương pháp bôi trơn khác nhau.

1.1. Tầm Quan Trọng của Ổ Trục Chính và Yêu Cầu Nhiệt Độ

Ổ trục chính là bộ phận quan trọng của máy phay CNC. Nó trực tiếp tạo ra bề mặt chi tiết. Nhiệt độ ổ trục chính ảnh hưởng lớn đến độ chính xác gia công. Biến dạng nhiệt do nhiệt độ cao gây ra sai số gia công. Kiểm soát nhiệt độ là yếu tố then chốt để đảm bảo chất lượng sản phẩm. Bôi trơn và làm mát hiệu quả là các giải pháp quan trọng. Cần nghiên cứu sâu về phân tích nhiệt ổ trục để tối ưu hóa hiệu suất máy phay. Theo nghiên cứu của Xujun Nie về nhiệt độ trục chính thay đổi tại các tốc độ khác nhau, cho thấy mối quan hệ mật thiết giữa tốc độ và biến dạng nhiệt của trục chính.

1.2. Mục Tiêu Nghiên Cứu Mô Hình Hóa Nhiệt và Bôi Trơn

Nghiên cứu này tập trung vào xây dựng mô hình thực nghiệm nhiệt cho ổ trục chính máy phay đứng. Mục tiêu là nghiên cứu chế độ bôi trơn và tản nhiệt. Mô hình cho phép đo đạc nhiệt độ và biến dạng nhiệt trong quá trình vận hành. Kết quả nghiên cứu sẽ cung cấp cơ sở dữ liệu để tối ưu hóa thiết kế ổ trục chính. Đồng thời, nghiên cứu này góp phần nâng cao hiệu quả bôi trơn ổ trục và kéo dài tuổi thọ máy móc. Việc chế tạo mô hình nhiệt cần đảm bảo tính chính xác và khả năng mô phỏng điều kiện thực tế.

II. Phân Tích Cơ Chế Sinh Nhiệt và Truyền Nhiệt Ổ Trục Chính

Để thiết kế mô hình nhiệt hiệu quả, cần hiểu rõ cơ chế sinh nhiệt và truyền nhiệt trong cụm ổ trục chính. Ma sát giữa các thành phần chuyển động là nguyên nhân chính sinh nhiệt. Lượng nhiệt sinh ra phụ thuộc vào tốc độ quay, tải trọng và hệ số ma sát. Nhiệt sau đó được truyền đi qua các thành phần của máy phay, như ổ bi, trục chính, và vỏ máy. Quá trình truyền nhiệt diễn ra theo ba hình thức: dẫn nhiệt, đối lưu và bức xạ. Bôi trơn có vai trò quan trọng trong việc giảm ma sát và tăng cường khả năng tản nhiệt. Phân tích nhiệt chi tiết giúp xác định các vị trí tập trung nhiệt và tối ưu hóa hệ thống làm mát. Các yếu tố ảnh hưởng đến phân tích nhiệt ổ trục bao gồm: vật liệu, hình dạng, và điều kiện môi trường. Dựa trên kết quả phân tích nhiệt, có thể lựa chọn phương pháp tản nhiệt phù hợp, như sử dụng dầu làm mát, quạt gió, hoặc hệ thống làm mát bằng chất lỏng.

2.1. Ma Sát và Nhiệt Lượng Sinh Ra Trong Ổ Bi Máy Phay

Ma sát trong ổ bi là nguồn nhiệt chính. Tốc độ quay cao làm tăng ma sát và nhiệt lượng. Lượng nhiệt sinh ra tỷ lệ với tốc độ quay và tải trọng. Hệ số ma sát của ổ bi cũng ảnh hưởng đáng kể. Bôi trơn đúng cách giúp giảm ma sát và nhiệt độ. Cần tính toán chính xác nhiệt lượng sinh ra để thiết kế hệ thống tản nhiệt hiệu quả. Các nghiên cứu về phân tích nhiệt cho thấy, nhiệt độ cao có thể làm giảm tuổi thọ của ổ bi. Việc lựa chọn loại ổ bi phù hợp cũng góp phần giảm nhiệt lượng sinh ra.

2.2. Các Phương Pháp Truyền Nhiệt Dẫn Nhiệt Đối Lưu Bức Xạ

Nhiệt được truyền đi qua các bộ phận của máy phay theo ba cơ chế chính. Dẫn nhiệt xảy ra qua vật liệu rắn, từ điểm nóng đến điểm lạnh. Đối lưu xảy ra khi có sự chuyển động của chất lỏng hoặc khí. Bức xạ là sự truyền nhiệt bằng sóng điện từ. Hiệu quả của mỗi phương pháp phụ thuộc vào vật liệu và điều kiện môi trường. Thiết kế hệ thống tản nhiệt cần xem xét cả ba phương pháp truyền nhiệt. Các phần mềm mô phỏng nhiệt giúp dự đoán sự phân bố nhiệt độ trong máy phay.

2.3. Tầm Quan Trọng của Bôi Trơn trong Tản Nhiệt Ổ Trục Chính

Bôi trơn không chỉ giảm ma sát mà còn đóng vai trò quan trọng trong việc tản nhiệt. Dầu bôi trơn mang nhiệt đi từ các bộ phận nóng. Khả năng tản nhiệt của dầu phụ thuộc vào tính chất vật lý của nó. Hệ thống bôi trơn cần được thiết kế để đảm bảo dầu lưu thông hiệu quả. Các phương pháp bôi trơn khác nhau có hiệu quả tản nhiệt khác nhau. Bôi trơn khí dầu là một giải pháp tiềm năng cho ổ trục chính quay cao tốc. Cần lựa chọn loại dầu bôi trơn phù hợp với điều kiện làm việc.

III. Hướng Dẫn Thiết Kế Hệ Thống Bôi Trơn và Làm Mát Mô Hình

Hệ thống bôi trơn và làm mát là yếu tố then chốt để duy trì nhiệt độ ổn định cho ổ trục chính. Thiết kế hệ thống cần đáp ứng các yêu cầu sau: cung cấp đủ lượng dầu bôi trơn, đảm bảo dầu lưu thông hiệu quả, và có khả năng tản nhiệt tốt. Các thành phần chính của hệ thống bao gồm: bơm dầu, bộ lọc, van điều khiển, và hệ thống ống dẫn. Lựa chọn loại dầu bôi trơn phù hợp là rất quan trọng. Dầu cần có độ nhớt thích hợp, khả năng chống oxy hóa tốt, và khả năng tản nhiệt cao. Hệ thống làm mát có thể sử dụng quạt gió, hệ thống làm mát bằng chất lỏng, hoặc kết hợp cả hai. Vị trí đặt các bộ phận làm mát cần được tính toán kỹ lưỡng để đảm bảo hiệu quả tản nhiệt tối ưu. Thiết kế hệ thống cần tính đến các yếu tố như tốc độ quay của trục chính, tải trọng, và điều kiện môi trường.

3.1. Lựa Chọn Phương Pháp Bôi Trơn Ưu và Nhược Điểm

Có nhiều phương pháp bôi trơn khác nhau, mỗi phương pháp có ưu và nhược điểm riêng. Bôi trơn bằng mỡ đơn giản, nhưng khả năng tản nhiệt kém. Bôi trơn bằng dầu có khả năng tản nhiệt tốt hơn, nhưng hệ thống phức tạp hơn. Bôi trơn khí dầu là một giải pháp tiềm năng cho ổ trục chính quay cao tốc. Phương pháp này kết hợp ưu điểm của cả hai phương pháp. Cần cân nhắc các yếu tố như chi phí, hiệu quả tản nhiệt, và độ phức tạp của hệ thống để lựa chọn phương pháp bôi trơn phù hợp.

3.2. Tính Toán và Lựa Chọn Thiết Bị Bôi Trơn và Làm Mát

Việc tính toán và lựa chọn thiết bị cần dựa trên các thông số kỹ thuật của ổ trục chính. Cần xác định lưu lượng dầu bôi trơn cần thiết. Lựa chọn bơm dầu có công suất phù hợp. Chọn bộ lọc để đảm bảo dầu sạch. Hệ thống ống dẫn cần có kích thước phù hợp để đảm bảo dầu lưu thông hiệu quả. Quạt gió cần có công suất đủ lớn để tản nhiệt. Hệ thống làm mát bằng chất lỏng cần có bộ trao đổi nhiệt hiệu quả. Cần tham khảo các tiêu chuẩn kỹ thuật và hướng dẫn của nhà sản xuất để lựa chọn thiết bị phù hợp.

3.3. Thiết Kế Kênh Dẫn Khí Dầu và Bố Trí Đầu Phun Chính Xác

Kênh dẫn khí dầu cần được thiết kế để đảm bảo hỗn hợp khí dầu được phân phối đều đến các ổ bi. Đường kính kênh dẫn cần phù hợp để duy trì áp suất và lưu lượng ổn định. Đầu phun cần được bố trí sao cho dầu bôi trơn tiếp xúc trực tiếp với các bề mặt ma sát. Góc phun và khoảng cách từ đầu phun đến ổ bi cần được tối ưu hóa. Thiết kế kênh dẫn khí dầu ảnh hưởng lớn đến hiệu quả bôi trơn và tản nhiệt. Cần sử dụng các phần mềm mô phỏng để tối ưu hóa thiết kế.

IV. Chế Tạo Quy Trình Lắp Ráp và Thử Nghiệm Mô Hình Nhiệt

Sau khi hoàn thành thiết kế, bước tiếp theo là chế tạo và lắp ráp mô hình nhiệt. Quy trình bao gồm các bước sau: chuẩn bị vật liệu, gia công các chi tiết, lắp ráp các thành phần cơ khí, lắp đặt hệ thống bôi trơn và làm mát, và kết nối hệ thống điều khiển. Cần đảm bảo độ chính xác trong quá trình gia công và lắp ráp. Kiểm tra kỹ lưỡng các mối nối và đường ống dẫn dầu. Sau khi lắp ráp xong, tiến hành thử nghiệm mô hình. Đo đạc nhiệt độ tại các vị trí khác nhau trên ổ trục chính. Đánh giá hiệu quả của hệ thống bôi trơn và làm mát. Điều chỉnh các thông số để tối ưu hóa hiệu suất. Ghi lại dữ liệu và phân tích kết quả. Chế tạo mô hình cần tuân thủ các tiêu chuẩn kỹ thuật và quy trình an toàn.

4.1. Lựa Chọn Vật Liệu và Gia Công Chi Tiết Chính Xác

Vật liệu chế tạo cần có độ bền cao và khả năng chịu nhiệt tốt. Thép hợp kim là lựa chọn phù hợp cho các chi tiết chịu lực. Các chi tiết cần được gia công chính xác để đảm bảo lắp ráp đúng kích thước. Dung sai gia công cần được kiểm soát chặt chẽ. Sử dụng máy CNC để gia công các chi tiết phức tạp. Bề mặt các chi tiết cần được xử lý để tăng độ bền và khả năng chống ăn mòn.

4.2. Lắp Ráp Hệ Thống Bôi Trơn Làm Mát và Điều Khiển

Hệ thống bôi trơn và làm mát cần được lắp ráp cẩn thận. Các ống dẫn dầu cần được kết nối chắc chắn để tránh rò rỉ. Bơm dầu và quạt gió cần được lắp đặt đúng vị trí. Hệ thống điều khiển cần được kết nối với các cảm biến và thiết bị chấp hành. Kiểm tra kỹ lưỡng toàn bộ hệ thống trước khi vận hành. Tuân thủ hướng dẫn lắp đặt của nhà sản xuất.

4.3. Quy Trình Thử Nghiệm và Thu Thập Dữ Liệu Nhiệt Độ

Quy trình thử nghiệm cần được xây dựng chi tiết. Xác định các thông số cần đo và vị trí đo. Sử dụng cảm biến nhiệt độ chính xác. Ghi lại dữ liệu nhiệt độ theo thời gian. Thay đổi các thông số vận hành để đánh giá hiệu quả của hệ thống. Phân tích dữ liệu và rút ra kết luận. So sánh kết quả với các mô hình khác để đánh giá tính chính xác.

V. Kết Quả Nghiên Cứu Đánh Giá Hiệu Quả Mô Hình Thực Nghiệm Nhiệt

Sau quá trình thử nghiệm, cần đánh giá hiệu quả của mô hình thực nghiệm nhiệt. Phân tích dữ liệu nhiệt độ thu thập được. So sánh nhiệt độ tại các vị trí khác nhau trên ổ trục chính. Đánh giá ảnh hưởng của các thông số vận hành đến nhiệt độ. Xác định các yếu tố quan trọng ảnh hưởng đến hiệu quả bôi trơn và làm mát. So sánh kết quả mô phỏng với kết quả thực nghiệm. Đánh giá độ chính xác của mô hình. Rút ra kết luận về tính khả thi và hiệu quả của mô hình thực nghiệm. Đề xuất các cải tiến để nâng cao hiệu suất.

5.1. Phân Tích và Đánh Giá Dữ Liệu Nhiệt Độ Thực Nghiệm

Dữ liệu nhiệt độ cần được phân tích thống kê. Tính toán giá trị trung bình, độ lệch chuẩn, và các thông số khác. Xây dựng biểu đồ nhiệt độ theo thời gian. Phân tích xu hướng thay đổi của nhiệt độ. So sánh nhiệt độ tại các vị trí khác nhau để xác định vùng tập trung nhiệt. Đánh giá ảnh hưởng của tốc độ quay, tải trọng, và lưu lượng dầu bôi trơn đến nhiệt độ.

5.2. So Sánh Kết Quả Mô Phỏng và Thực Nghiệm Đánh Giá Độ Tin Cậy

So sánh kết quả mô phỏng với kết quả thực nghiệm để đánh giá độ tin cậy của mô hình. Tính toán sai số giữa hai kết quả. Xác định các yếu tố gây ra sai số. Điều chỉnh mô hình để giảm sai số. Mô hình có độ tin cậy cao khi kết quả mô phỏng gần với kết quả thực nghiệm.

5.3. Đề Xuất Cải Tiến Thiết Kế để Tối Ưu Hóa Tản Nhiệt

Dựa trên kết quả phân tích, đề xuất các cải tiến thiết kế để tối ưu hóa tản nhiệt. Thay đổi vị trí đầu phun dầu bôi trơn. Tăng lưu lượng dầu bôi trơn. Sử dụng quạt gió công suất lớn hơn. Thay đổi vật liệu chế tạo để tăng khả năng dẫn nhiệt. Thiết kế lại kênh dẫn khí dầu để tăng hiệu quả tản nhiệt. Kiểm tra lại mô hình sau khi cải tiến.

VI. Kết Luận Triển Vọng và Hướng Nghiên Cứu Mô Hình Nhiệt

Nghiên cứu này đã thành công trong việc thiết kế và chế tạo một mô hình thực nghiệm nhiệt cho ổ trục chính máy phay đứng. Mô hình cho phép nghiên cứu chi tiết về cơ chế sinh nhiệt và tản nhiệt. Kết quả nghiên cứu cung cấp thông tin hữu ích để tối ưu hóa hệ thống bôi trơn và làm mát. Tuy nhiên, vẫn còn nhiều hướng nghiên cứu tiềm năng. Nghiên cứu sâu hơn về ảnh hưởng của các loại dầu bôi trơn khác nhau. Phát triển các phương pháp mô phỏng nhiệt chính xác hơn. Nghiên cứu về biến dạng nhiệt của ổ trục chính. Ứng dụng kết quả nghiên cứu vào thiết kế máy phay CNC thực tế.

6.1. Tổng Kết Thành Công và Hạn Chế của Mô Hình Nghiên Cứu

Mô hình thực nghiệm đã đạt được nhiều thành công trong việc mô phỏng nhiệt độ của ổ trục chính. Tuy nhiên, vẫn còn một số hạn chế. Mô hình đơn giản hóa một số yếu tố, như ảnh hưởng của rung động. Độ chính xác của mô hình cần được cải thiện. Cần có thêm các thử nghiệm để xác nhận tính tin cậy của mô hình.

6.2. Hướng Phát Triển và Ứng Dụng Thực Tế của Nghiên Cứu

Nghiên cứu này có thể được phát triển theo nhiều hướng. Ứng dụng kết quả nghiên cứu vào thiết kế máy phay CNC. Phát triển các hệ thống bôi trơn thông minh. Nghiên cứu về tản nhiệt bằng vật liệu nano. Nghiên cứu về ảnh hưởng của biến dạng nhiệt đến độ chính xác gia công.

Nội dung chính

Tổng quan nghiên cứu

Cụm trục chính là bộ phận quan trọng nhất của máy phay CNC, chịu trách nhiệm tạo ra biên dạng chi tiết và quyết định chất lượng bề mặt gia công. Với tốc độ quay cao, ma sát trong ổ bi sinh ra nhiệt lượng lớn, gây biến dạng nhiệt và ảnh hưởng tiêu cực đến độ chính xác gia công. Theo ước tính, nhiệt độ trong cụm trục chính có thể tăng lên đến trên 50°C khi hoạt động ở tốc độ cao, dẫn đến sai số gia công và giảm tuổi thọ thiết bị. Do đó, việc kiểm soát nhiệt độ và áp dụng chế độ bôi trơn phù hợp là rất cần thiết để duy trì hiệu suất và độ bền của cụm trục chính.

Mục tiêu nghiên cứu của luận văn là thiết kế và chế tạo mô hình thực nghiệm nhiệt ổ trục chính máy phay đứng quay cao tốc, nhằm nghiên cứu độc lập quá trình sinh nhiệt và truyền nhiệt trong cụm trục chính, đồng thời đánh giá hiệu quả của phương pháp bôi trơn hỗn hợp khí-dầu. Nghiên cứu tập trung vào cụm trục chính WZ19A65-ZTE 3n2-004 với tốc độ quay lên đến 8400 vòng/phút, vượt xa giới hạn nghiên cứu trước đây chỉ khoảng 3000 vòng/phút. Phạm vi nghiên cứu bao gồm thiết kế hệ thống bôi trơn, làm mát, đo lường và điều khiển nhiệt độ tại các ổ bi trong cụm trục chính.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp giải pháp kiểm soát nhiệt độ hiệu quả, giảm biến dạng nhiệt và tăng độ chính xác gia công cho máy phay CNC tốc độ cao. Kết quả nghiên cứu có thể ứng dụng trong thiết kế và vận hành các máy công cụ hiện đại, góp phần nâng cao năng suất và chất lượng sản phẩm trong ngành cơ khí chế tạo.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết sinh nhiệt trong ổ bi: Nhiệt sinh ra chủ yếu do ma sát trong ổ bi, được tính bằng công thức Hf = 1.047 × 10⁻⁴ n M (W), trong đó n là tốc độ quay (vòng/phút), M là mô men ma sát tổng (Nmm). Mô men ma sát bao gồm mô men do tải trọng và mô men ma sát nhớt, được xác định qua các hệ số đặc trưng tùy loại ổ bi và phương pháp bôi trơn.

• Mô hình truyền nhiệt: Truyền nhiệt trong cụm trục chính diễn ra qua hai hình thức chính là dẫn nhiệt và đối lưu nhiệt. Hệ số truyền nhiệt đối lưu được xác định dựa trên hệ số Nusselt, Reynolds và Prandtl, với các công thức chuẩn trong truyền nhiệt đối lưu tự do và cưỡng bức.

• Phương pháp bôi trơn hỗn hợp khí-dầu: Đây là phương pháp cung cấp lượng dầu rất nhỏ được hòa trộn với khí nén và phun trực tiếp vào ổ bi, giúp làm mát và bôi trơn hiệu quả ở tốc độ cao, vượt trội so với bôi trơn mỡ truyền thống.

Các khái niệm chính bao gồm: mô men ma sát ổ bi, hệ số truyền nhiệt đối lưu, nhiệt lượng sinh ra trong ổ bi, và chế độ bôi trơn khí-dầu.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ mô hình thực nghiệm cụm trục chính WZ19A65-ZTE 3n2-004 được thiết kế và chế tạo để quay ở tốc độ 8400 vòng/phút. Phương pháp nghiên cứu bao gồm:

• Thiết kế mô hình thực nghiệm: Tích hợp hệ thống cơ khí, bôi trơn, làm mát và đo lường. Hệ thống bôi trơn sử dụng đầu phun khí dầu SKF 169-000-101, bơm dầu MKU2–12BC11000+428, máy nén khí PUMA – PK1060 và các thiết bị điều khiển Arduino, cảm biến nhiệt DS18B20.

• Phân tích nhiệt sinh và truyền nhiệt: Tính toán nhiệt lượng sinh ra trong ổ bi dựa trên mô men ma sát và tốc độ quay, mô phỏng truyền nhiệt bằng phần mềm ANSYS với lưới phần tử SOLID 87 gồm 287299 phần tử, xác định trường nhiệt độ và biến dạng nhiệt trong cụm trục chính.

• Thu thập và xử lý dữ liệu: Sử dụng hệ thống đo lường nhiệt độ tại các ca ngoài ổ bi, thu thập dữ liệu qua giao diện Visual Studio 2010, phân tích sự thay đổi nhiệt độ theo thời gian và tốc độ quay.

• Timeline nghiên cứu: Thiết kế và chế tạo mô hình trong vòng 6 tháng, thử nghiệm và thu thập dữ liệu trong 3 tháng tiếp theo, phân tích và hoàn thiện luận văn trong 3 tháng cuối năm 2020.

Cỡ mẫu nghiên cứu là một mô hình cụm trục chính duy nhất nhưng được thử nghiệm đa dạng ở nhiều tốc độ quay và điều kiện bôi trơn khác nhau để đảm bảo tính đại diện và độ tin cậy của kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Nhiệt độ ổ bi khi quay ở 8400 vòng/phút: Mô phỏng truyền nhiệt cho thấy nhiệt độ cao nhất tại ổ bi đạt khoảng 52,9°C, trong khi nhiệt độ thấp nhất ở vỏ ngoài là 26,3°C. Sau khoảng 3000 giây (gần 1 giờ), cụm trục chính đạt trạng thái cân bằng nhiệt ổn định.

2. Hiệu quả bôi trơn hỗn hợp khí-dầu: So sánh với bôi trơn mỡ, bôi trơn khí-dầu cho phép vận tốc quay ổ bi cao hơn từ 65% đến 80%, đồng thời giảm nhiệt độ ổ bi đáng kể, giúp duy trì nhiệt độ dưới 45°C trong thực nghiệm.

3. Chu kỳ bơm dầu và lưu lượng: Lượng dầu phun vào ổ bi được điều chỉnh trong khoảng 120-180 mm³/giờ, với chu kỳ bơm 18 lần mỗi giờ, mỗi lần bơm kéo dài 40 giây, đảm bảo lượng dầu tối ưu cho bôi trơn và làm mát.

4. Tổn thất áp suất trong hệ thống khí nén: Tính toán tổn thất áp suất tổng cộng trên đường ống dẫn khí là khoảng 7,48 bar, yêu cầu máy nén khí có công suất tối thiểu 0,3 kW để đảm bảo áp suất và lưu lượng khí phù hợp cho hệ thống.

Thảo luận kết quả

Nhiệt độ ổ bi tăng lên khi tốc độ quay tăng là hệ quả trực tiếp của ma sát sinh nhiệt trong ổ bi, phù hợp với các nghiên cứu trước đây nhưng với phạm vi tốc độ cao hơn nhiều. Việc sử dụng bôi trơn hỗn hợp khí-dầu đã chứng minh hiệu quả vượt trội trong việc kiểm soát nhiệt độ và tăng giới hạn vận tốc quay so với bôi trơn mỡ truyền thống. Điều này phù hợp với báo cáo của ngành về ưu điểm của bôi trơn khí-dầu trong các ứng dụng tốc độ cao.

Mô hình mô phỏng truyền nhiệt bằng phần tử hữu hạn giúp xác định chính xác vùng sinh nhiệt và hướng truyền nhiệt, hỗ trợ bố trí đầu phun khí dầu và cảm biến nhiệt độ hợp lý. Dữ liệu thu thập được qua hệ thống đo lường cho phép đánh giá chính xác sự biến đổi nhiệt độ theo thời gian, từ đó tối ưu hóa chu kỳ bơm dầu và lưu lượng khí.

Kết quả nghiên cứu có thể được trình bày qua biểu đồ nhiệt độ ổ bi theo thời gian và tốc độ quay, bảng so sánh hiệu quả bôi trơn giữa mỡ và khí-dầu, cũng như sơ đồ hệ thống bôi trơn và làm mát tích hợp.

Đề xuất và khuyến nghị

1. Triển khai hệ thống bôi trơn hỗn hợp khí-dầu cho máy phay CNC tốc độ cao: Áp dụng hệ thống bôi trơn khí-dầu với lưu lượng dầu 120-180 mm³/giờ và chu kỳ bơm 18 lần/giờ để kiểm soát nhiệt độ ổ bi, giảm biến dạng nhiệt và tăng độ chính xác gia công. Thời gian thực hiện: 6 tháng. Chủ thể: Nhà sản xuất máy công cụ và phòng kỹ thuật bảo trì.

2. Tối ưu hóa thiết kế cụm trục chính: Cải tiến kết cấu cơ khí để tăng cứng vững và tích hợp hệ thống bôi trơn, làm mát hiệu quả, dựa trên kết quả mô phỏng truyền nhiệt và phân bố nhiệt độ. Thời gian: 1 năm. Chủ thể: Bộ phận R&D và thiết kế sản phẩm.

3. Phát triển hệ thống đo lường và điều khiển nhiệt độ tự động: Sử dụng cảm biến DS18B20 và vi điều khiển Arduino để giám sát nhiệt độ ổ bi theo thời gian thực, kết nối với giao diện thu thập dữ liệu để phân tích và cảnh báo. Thời gian: 3 tháng. Chủ thể: Phòng tự động hóa và công nghệ thông tin.

4. Đào tạo và nâng cao nhận thức về bảo dưỡng bôi trơn: Tổ chức các khóa đào tạo cho kỹ thuật viên về quy trình bôi trơn khí-dầu, bảo trì hệ thống bơm dầu và máy nén khí nhằm đảm bảo vận hành ổn định và kéo dài tuổi thọ thiết bị. Thời gian: 6 tháng. Chủ thể: Phòng nhân sự và đào tạo.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế máy công cụ: Nghiên cứu giúp hiểu rõ cơ chế sinh nhiệt và truyền nhiệt trong cụm trục chính, từ đó thiết kế hệ thống bôi trơn và làm mát hiệu quả cho máy phay CNC tốc độ cao.

2. Chuyên viên bảo trì và vận hành máy CNC: Áp dụng kiến thức về bôi trơn khí-dầu và quy trình bảo dưỡng để duy trì hiệu suất máy, giảm thiểu sự cố do nhiệt độ cao và biến dạng nhiệt.

3. Nhà nghiên cứu và sinh viên ngành kỹ thuật cơ khí: Tham khảo phương pháp thiết kế mô hình thực nghiệm, mô phỏng truyền nhiệt và phân tích dữ liệu thực nghiệm trong lĩnh vực máy công cụ.

4. Doanh nghiệp sản xuất máy công cụ và linh kiện: Ứng dụng kết quả nghiên cứu để cải tiến sản phẩm, nâng cao chất lượng và độ bền của máy phay CNC, đáp ứng nhu cầu gia công tốc độ cao trong công nghiệp hiện đại.

Câu hỏi thường gặp

1. Tại sao cần thiết kế mô hình thực nghiệm riêng cho cụm trục chính?
   Việc thử nghiệm trực tiếp trên máy công cụ gây ảnh hưởng đến quá trình gia công và khó kiểm soát các biến số. Mô hình thực nghiệm cho phép nghiên cứu độc lập, kiểm soát chính xác điều kiện vận hành và thu thập dữ liệu nhiệt độ hiệu quả.

2. Ưu điểm của bôi trơn hỗn hợp khí-dầu so với bôi trơn mỡ là gì?
   Bôi trơn khí-dầu cho phép vận tốc quay cao hơn 65-80%, giảm nhiệt độ ổ bi, làm mát hiệu quả và dễ dàng loại bỏ tạp chất, trong khi bôi trơn mỡ có giới hạn tốc độ thấp và dễ gây tăng nhiệt khi quay nhanh.

3. Làm thế nào để xác định lưu lượng dầu và chu kỳ bơm phù hợp?
   Dựa trên công thức tính toán và thực nghiệm, lưu lượng dầu được điều chỉnh trong khoảng 120-180 mm³/giờ, với chu kỳ bơm 18 lần mỗi giờ, mỗi lần bơm kéo dài 40 giây, đảm bảo lượng dầu tối ưu cho bôi trơn và làm mát.

4. Hệ thống đo lường nhiệt độ sử dụng thiết bị gì?
   Cảm biến nhiệt DS18B20 được sử dụng để đo nhiệt độ tại các ca ngoài ổ bi, kết nối với vi điều khiển Arduino và giao diện thu thập dữ liệu Visual Studio 2010, cho phép giám sát và phân tích nhiệt độ theo thời gian thực.

5. Có thể áp dụng kết quả nghiên cứu cho các loại máy công cụ khác không?
   Có thể, nguyên lý sinh nhiệt và truyền nhiệt trong ổ bi tương tự nhau ở nhiều loại máy công cụ. Phương pháp bôi trơn khí-dầu và thiết kế hệ thống làm mát có thể được điều chỉnh phù hợp để áp dụng cho các máy tiện, máy mài hoặc máy phay ngang.

Kết luận

• Đã thiết kế và chế tạo thành công mô hình thực nghiệm nhiệt ổ trục chính máy phay đứng quay cao tốc với tốc độ lên đến 8400 vòng/phút.
• Mô phỏng và thực nghiệm cho thấy nhiệt độ ổ bi được kiểm soát hiệu quả dưới 53°C, đạt trạng thái cân bằng nhiệt sau khoảng 1 giờ vận hành.
• Phương pháp bôi trơn hỗn hợp khí-dầu vượt trội so với bôi trơn mỡ, cho phép vận tốc quay cao hơn và giảm nhiệt độ ổ bi đáng kể.
• Hệ thống đo lường và điều khiển nhiệt độ được tích hợp thành công, hỗ trợ thu thập dữ liệu và phân tích nhiệt độ ổ bi trong quá trình vận hành.
• Đề xuất triển khai áp dụng hệ thống bôi trơn khí-dầu và thiết kế mô hình tương tự cho các máy công cụ tốc độ cao khác nhằm nâng cao hiệu suất và độ chính xác gia công.

Tiếp theo, cần tiến hành thử nghiệm mở rộng với các điều kiện tải trọng và tốc độ khác nhau, đồng thời phát triển hệ thống điều khiển tự động để tối ưu hóa quá trình bôi trơn và làm mát. Mời các nhà nghiên cứu và kỹ sư trong ngành cơ khí tiếp cận và ứng dụng kết quả nghiên cứu nhằm nâng cao chất lượng sản phẩm và hiệu quả sản xuất.

Trích đoạn nội dung tài liệu

chương 1. 12 TÍNH TOÁN THIẾT KẾ HỆ THỐNG THỰC NGHIỆM NHIỆT Ổ TRỤC CHÍNH MÁY PHAY ĐỨNG. 13 Phân tích cơ chế sinh nhiệt và truyền nhiệt trên cụm trục chính.1 Tính toán nhiệt sinh ra trong trục chính .2 Truyền nhiệt trên ổ bi và cụm trục chính .3 Mô phỏng truyền nhiệt trong cụm trục chính bôi trơn khí dầu tại tốc độ 8400 vòng/ phút. 18 Thiết kế hệ thống bôi trơn và làm mát .1 Thiết kế kênh dẫn khí dầu .2 Quy trình lựa chọn thiết bị bôi trơn.3 Tính toán, lựa chọn các phần tử trong hệ thống bôi trơn.

24 Thiết kế hệ thống đo lường và điều khiển .1 Quy trình lựa chọn thiết bị đo lường và điều khiển .2 Bố trí và chọn cảm biến đo nhiệt độ .3 Ứng dụng arduino trong xử lý tín hiệu.4 Màn hình LCD .5 Sơ đồ điện và tủ điều khiển .6 Giao diện thu thập dữ liệu cảm biến bằng Visual Studio 2010. 44 Thiết kế kết cấu cơ khí của hệ thống .1 Khảo sát chế độ cắt .2 Tính chọn trục chính và nguồn động lực.3 Sơ đồ động và kết cấu cơ khí .4 Quy trình lựa chọn phần tử kết cấu cơ khí hệ thống .5 Tính chọn các phần tử cơ khí hệ thống .6 Bản vẽ lắp toàn hệ thống .55 Tổng kết chương 2 .56 CHẾ TẠO VÀ THỬ NGHIỆM.57 Lắp ráp hệ thống .1 Lắp ráp kết cấu cơ khí .2 Lắp ráp hệ thống cấp khí dầu .3 Lắp ráp hệ thống điện và điều khiển .58 Quy trình vận hành hệ thống bôi trơn cao tốc ổ trục chính máy phay đứng 59 Thực nghiệm .62 Tổng kết chương 3 .63 TÀI LIỆU THAM KHẢO .66 DANH MỤC HÌNH VẼ Hình 1.1 Trục chính WZ19A65-ZTE 3n2-004 .2 Cụm trục chính dẫn động trực tiếp.3 Cụm trục chính dẫn động gián tiếp .4 Đồ thị hiển thị mối liên quan giữa tốc độ cắt và nhiệt độ .5 Bôi trơn bằng hỗn hợp khí – dầu.6 Trường nhiệt độ của trục chính qua mô phỏng trong mô hình của Xujun Nie .7 Biến dạng nhiệt của mô hình mô phỏng trục chính trong mô hình của Xujun Nie .8 Trường nhiệt độ trục chính của Xujun Nie sau quá trình mô phỏng đạt trạng thái cân bằng nhiệt .9 Nhiệt độ trục chính thay đổi tại các tốc độ khác nhau trong mô hình của Xujun Nie .10 Biến dạng nhiệt trục chính thay đổi tại các tốc độ khác nhau trong mô hình của Xujun Nie .1 Mô hình truyền nhiệt trên ổ bi .2 Bố trí ổ bi trong cụm trục chính .3 Kích thước phần tử lưới mô hình .4 Sự truyền nhiệt trên toàn bộ cụm trục chính bôi trơn khí dầu sau 6000s .5 Sự lan truyền nhiệt trong trục chính bôi trơn khí dầu thể hiện trên mặt cắt sau 6000s .6 Sự lan truyền nhiệt trong trục chính bôi trơn khí dầu thể hiện trên mặt cắt sau 6000s .7 Đồ thị thể hiện sự thay đôi nhiệt độ theo thời gian tại ca ngoài của 4 ổ bi .8 Bố trí ổ bi trong trục chính .9 Bố trí hướng đầu phun vào ổ bi.10 Bố trí đầu phun khí dầu nhìn từ bên ngoài .11 Sơ đồ thể hiện chức năng và yêu cầu kỹ thuật của hệ thống bôi trơn .12 Hướng bố trí đầu phun khí dầu bôi trơn cho ổ bi 7010.13 Hình chiếu thể hiện kích thước đầu phun khí dầu SKF - 169-000-10 24 Hình 2.14 Đầu phun khí dầu SKF - 169-000-101 .15 Van hòa trộn khi dầu .16 Cấu tạo của van hòa trộn khí dầu .17 Cấu tạo của van hòa trộn khí dầu .18 Van hòa trộn khí dầu .19 Bơm dầu MKU2–12BC11000+428 .20 Bộ lọc khí .21 Sự phụ thuộc của hệ số cản và bán kính trên đường kính .22 Hệ số cản u .23 Hệ số cản do ảnh hưởng số Reynold (ma sát ống) Re .24 Hệ thống tạo hỗn hợp khí dầu bôi trơn .25 Sơ đồ thể hiện chức năng và yêu cầu kỹ thuật của hệ thống đo lường và điều khiển .26 Mô hình cụm trục chính máy phay đứng ban đầu – góc nhìn phía trước .27 Mô hình cụm trục chính máy phay đứng ban đầu – góc nhìn phía sau .28 Mặt cắt ngang qua ổ bi của cụm trục chính máy phay đứng - phía dưới, vị trí các ổ bi tương ứng bên trong trục chính - bên phải .29 Mặt cắt dọc cụm trục chính máy phay đứng thể hiện vị trí lắp đầu đo nhiệt độ.30 Cảm biến DS18B20 dạng chân cắm .31 Cảm biến DS18B20 dạng dây.32 Sơ đồ chân cảm biến DS18B20 .33 Sơ đồ khối bên trong cảm biến DS18B20 .34 Sơ đồ kết nối giữa vi điều khiển và DS18B20.35 Một số bo mạch Arduino .36 LCD 20x4 thực tế và chân kết nối .37 Trình tự giao tiếp với LCD .38 LCD sau khi hàn module I2C .40 Sơ đồ điện của hệ thống .41 Giao diện thu thập dữ liệu của hệ thống thực nghiệm .42 Chế độ cắt được xác định bởi hãng Sandvik Coromant .43 Đường đặc tính động cơ .44 Sơ đồ động kết cấu cơ khí .45 Sơ đồ thể hiện chức năng và yêu cầu kỹ thuật của hệ thống đo lường và điều khiển .46 Biên dạng răng của puli .47 Biên dạng đai .48 Sơ đồ đặt lực trung gian .49 Kết cấu sợ bộ của trục trung gian .50 Sơ đồ tính toán chọn ổ bi .52 Chọn ổ bi đỡ chặn cho trục trung gian.53 Chọn ổ bị đỡ cho trục trung gian .54 Bản vẽ lắp toàn hệ thống .1 Mô hình thực thực nghiệm sau khi lắp ráp hoàn thiện .2 Kết cấu khung sau khi lắp ráp và sơn phủ .3 Hệ thống cung cấp khí dầu sau khi lắp ráp .4 Tủ điện sau khi lắp ráp .5 Cấu tạo bên trong của tủ điện .6 Bảng điều khiển trên biến tần .7 Quy trình vận hành hệ thông bôi trơn cao tốc ổ trục chính máy phay đứng .8 Đồ thị thể hiện nhiệt độ tại ca ngoài các ổ bi tại 8400 vòng/phút. 62 DANH MỤC BẢNG BIỂU Bảng 1.1 So sánh giữa bôi trơn bằng mỡ và bôi trơn bằng hỗn hợp khí dầu .1 Bảng tra thông số y, z của ổ bi [7].2 Giá trị của f0 với kiểu ổ bi và phương pháp bôi trơn .3 Nhiệt lượng sinh ra tại các ổ bi .4 Thông số đầu vào của van hoàn trộn .5 Bảng hướng dẫn điều chỉnh lưu lượng khí .6 Vận tốc khí nén.7 Chân kết nối màn hình LCD .8 Các chân đấu nối Arduino - LCD - DS18B20 .9 Thông số chế độ cắt .10 Thông số yêu cầu đối với nguồn động lực và trục chính .11 Thông số trục chính nghiên cứu .12 Thông số nguồn động lực .13 Thông số trên các trục .14 Thông số đai HTBN62S5M-250 .15 Thông số Pu-li HPTA60S5M250 .16 Đường kính và độ dài các đoạc trục. 53 TỔNG QUAN CHẾ ĐỘ LÀM VIỆC VÀ BÔI TRƠN Ổ TRỤC CHÍNH MÁY PHAY ĐỨNG Tính cấp thiết của đề tài Cụm trục chính là một trong những phần quan trọng nhất của máy phay CNC, là bộ phận trực tiếp tạo ra biên dạng chi tiết, quyết định tới chất lượng bề mặt chi tiết.

Mà trục chính lại quay tốc độ rất cao dẫn đến ma sát bên trong ổ bi sẽ tạo ra nhiệt lượng cũng rất lớn. Nhiệt lượng này nếu không được kịp thời lấy đi sẽ làm nhiệt độ cụm trục chính tăng lên gây ra biến dạng nhiệt cho cụm trục chính. Để giảm thiểu sự ảnh hưởng do nhiệt độ gây ra tại cụm trục chính thì viêc kiểm soát nhiệt độ này là cần thiết. Mà muốn kiểm soát tốt nhiệt độ thì cần có một chế độ bôi trơn và làm mát phù hợp cho ổ trục chính, đó chính là bằng phương pháp bôi trơn khí dầu.

Để kiểm chứng được phương pháp bôi trơn này cho cụm trục chính thì cần phải có thử nghiệm mà các cụm trục chính được tích hợp trên các máy công cụ nên việc thử nghiệm trên các máy công cụ là không thể do nghiên cứu trực tiếp trên các máy công cụ này sẽ gây ảnh hưởng tới quá trình gia công của máy công cụ đó nên tác giả đã đề xuất xây dựng một mô hình thực nghiệm nhiệt ổ trục chính máy phay đứng quay cao tốc nhằm nghiên cứu độc lập cụm trục chính với máy công cụ nhưng phỏng lại quá trình hoạt động của trục chính đó như trong thực tế. Để thưc hiện được đề tài này trước hết cần có 1 cụm trục chính làm cơ sở nghiên cứu và được lựa chọn dùng trong nghiên cứu này là cụm trục chính WZ19A65- ZTE 3n2-004 với các thông số ban đầu: - Mã: WZ19A65-ZTE 3n2-004 - Ổ bi: Ổ bi đỡ chặn 7010A - Đường kính trục: D = 50 mm - Đầu gá dao: BT30 Sau đó cụm trục chính này sẽ được cải tiến để có thể quay với vận tốc lớn hơn, đáp ứng được nhu cầu của chế độ quay cao tốc.1 Trục chính WZ19A65-ZTE 3n2-004 Tổng quan chế độ làm việc và bôi trơn ổ trục chính máy phay đứng Máy công cụ cắt gọt kim loại là trang thiết bị chủ yếu được sử dụng trong các nhà máy, phân xưởng cơ khí để chế tạo ra các chi tiết của máy móc, khí cụ, các dụng cụ, các sản phẩm dùng trong sản xuất và các sản phẩm dùng trong đời sống. Máy công cụ có lịch sử phát triển lâu dài gắn liền với sự phát triển của khoa học kỹ thuật. Trình độ cơ khí hóa, tự động hoá của máy công cụ ngày càng cao.

Ngày nay số lượng, chủng loại và mức độ hiện đại hóa của máy ngày càng tăng, đặc biệt là với máy phay. Máy phay CNC không chỉ quan trọng trong ngành cơ khí mà còn trong nhiều ngành khác như may mặc, ngành giày dép hay điện tử…. Bất cứ máy cắt CNC nào cũng cải thiện trình độ tự động hóa của doanh nghiệp như: người vận hành ít và thậm chí không còn phải can thiệp vào hoạt động của máy. Các máy phay CNC thế hệ mới cho phép gia công các sản phẩm có độ chính xác và độ phức tạp cao mà máy công cụ truyền thống không thể làm được.

Khi chương trình gia công đã được kiểm tra và hiệu chỉnh, lúc này máy cắt CNC sẽ đảm bảo tạo ra hàng loạt sản phẩm phẩm với chất lượng đồng nhất. Điều này là yếu tố vô cùng quan trọng trong sản xuất công nghiệp quy mô lớn. Để đáp ứng được độ chính xác và thẩm mĩ cho chi tiết thì ngoài các trục truyền động ra trục chính đóng một vai trò hết sức quan trọng trong trong đó, đây là bộ phân trực tiếp tạo ra bề mặt chi tiết khi gia công. Chính vì thế rung động hay sự 2 biến dạng của trục chính trong quá trình phay là các yếu tố cần được lưu ý nhất trong khi gia công.1 Công dụng và tầm quan trọng của cụm trục chính.
