Giới thiệu dự án
Trong bối cảnh công nghiệp hóa và hiện đại hóa, ngành chế tạo cơ khí đóng vai trò then chốt trong nền kinh tế quốc dân. Theo các thống kê từ Bộ Công Thương và EVN, các xí nghiệp công nghiệp tiêu thụ hơn 70% tổng sản lượng điện năng toàn quốc, trong đó tổn thất điện năng tại lưới phân phối hạ áp (cấp điện áp $0{,}1 - 10\text{ kV}$) chiếm tới 64,4% tổng thất thoát điện năng trên toàn hệ thống truyền tải và phân phối. Thực trạng này đặt ra yêu cầu cấp thiết về việc tối ưu hóa thiết kế hệ thống cung cấp điện nhằm nâng cao hiệu suất, giảm tổn thất công suất và hạ giá thành vận hành cho các nhà xưởng sản xuất.
Đề tài "Thiết kế cung cấp điện cho phân xưởng sửa chữa cơ khí" giải quyết bài toán cấp điện an toàn, liên tục và kinh tế cho một phân xưởng quy mô $1000\text{ m}^2$ chuyên gia công, chế tạo và phục hồi các chi tiết máy, bánh răng, trục hộp số. Điểm nghẽn kỹ thuật chính tại các phân xưởng cơ khí là mật độ phụ tải không đồng đều, đa dạng về chế độ làm việc (dài hạn, ngắn hạn lặp lại) và sự hiện diện của các thiết bị có công suất lớn gây biến động dòng điện khởi động như lò tôi cao tần ($80\text{ kW}$), lò hóa cứng kim loại ($90\text{ kW}$), máy nén khí ($45\text{ kW}$) và hệ thống búa rèn, quạt ly tâm. Nếu tính toán sai lệch, hệ thống sẽ đối mặt với nguy cơ sụt áp sâu, quá nhiệt dây dẫn, nhảy áp-tô-mát cục bộ và hệ số công suất tự nhiên ($\cos\varphi$) thấp, dẫn đến mức phạt tiền điện phản kháng lớn.
Mục tiêu cụ thể của dự án gồm:
- Xác định chính xác phụ tải tính toán ($P_{tt}, Q_{tt}, S_{tt}, I_{tt}$) cho 5 nhóm thiết bị chuyên biệt bằng phương pháp số thiết bị dùng điện hiệu quả ($n_{hq}$) và công suất cực đại ($k_{max}$).
- Thiết kế cấu trúc mạng điện hạ áp $380/220\text{ V}$ tối ưu theo sơ đồ hỗn hợp (kết hợp hình tia và liên thông), giảm thiểu chiều dài đường cáp chôn sàn.
- Lựa chọn đồng bộ khí cụ đóng cắt, bảo vệ quá tải/ngắn mạch (áp-tô-mát, cầu chì) và chủng loại cáp điện hạ áp ruột đồng cách điện PVC.
- Tính toán và thiết kế hệ thống bù công suất phản kháng tập trung bằng dàn tụ tĩnh, nâng cao hệ số công suất toàn xưởng từ $\cos\varphi = 0{,}75$ lên $\cos\varphi = 0{,}95$.
Dự án giới hạn trong phạm vi phân xưởng cơ khí nội bộ, nhận nguồn điện từ trạm biến áp hạ thế $35/0{,}4\text{ kV}$ lân cận, không đi sâu vào lưới truyền tải cao áp ngoài hàng rào nhà máy.
+-----------------------------------------------------------------------------------+
| TRẠM BIẾN ÁP PHÂN XƯỞNG (35/0.4 kV) |
+-----------------------------------------------------------------------------------+
|
Tuyến cáp nguồn: 5PVC (3x50 + 1x50 mm2)
v
+-----------------------------------------------------------------------------------+
| TỦ PHÂN PHỐI TỔNG (TPP) MODEL P-9262 |
| (Tích hợp Tủ Bụ Tụ Tĩnh KC2-0.38-40-3Y1: 4x40 kVAr) |
+-----------------------------------------------------------------------------------+
| | | | | |
Cáp 4G120 Cáp 4G120 Cáp 4G120 Cáp 4G120 Cáp 4G120 Cáp 4G10
| | | | | |
v v v v v v
+-------+ +-------+ +-------+ +-------+ +-------+ +-------+
| Tủ ĐL1| | Tủ ĐL2| | Tủ ĐL3| | Tủ ĐL4| | Tủ ĐL5| | Tủ CS |
| (Rèn) | | (Tôi) | | (Cao | | (Nhiệt| | (Mộc, | |(Chiếu |
| | | | | tần) | | luyện)| | Khí) | | sáng) |
+-------+ +-------+ +-------+ +-------+ +-------+ +-------+
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong kỹ thuật cung cấp điện công nghiệp, việc chọn sai phương pháp xác định phụ tải tính toán (PTTT) dẫn đến việc thừa dung lượng máy biến áp gây lãng phí vốn đầu tư, hoặc thiếu tiết diện dây dẫn gây cháy nổ, tổn hao điện năng lớn. Dưới đây là bảng so sánh các phương pháp xác định phụ tải tính toán:
| Tiêu chí |
Phương pháp suất phụ tải trên diện tích ($P_0/F$) |
Phương pháp công suất đặt & hệ số nhu cầu ($K_{nc}$) |
Phương pháp số thiết bị hiệu quả ($n_{hq}, K_{max}$) |
| Độ chính xác |
Thấp (sai số $20 - 30%$) |
Trung bình (sai số $10 - 15%$) |
Cao (sai số dưới $5%$) |
| Giai đoạn áp dụng |
Thiết kế sơ bộ, quy hoạch cụm công nghiệp |
Thiết kế kỹ thuật khi chưa có sơ đồ công nghệ chi tiết |
Thiết kế thi công khi đã bố trí mặt bằng máy móc chi tiết |
| Dữ liệu đầu vào |
Chỉ cần diện tích sàn xưởng ($S$) và loại hình sản xuất |
Công suất đặt danh định ($P_{đm}$) và bảng tra $K_{nc}$ |
Tọa độ, công suất từng máy, chế độ vận hành và đồ thị phụ tải |
| Ưu điểm |
Nhanh chóng, tính toán đơn giản |
Dễ chuẩn hóa theo sổ tay thiết kế công nghiệp |
Phản ánh chính xác tác động nhiệt cực đại lên cách điện dây dẫn |
| Nhược điểm |
Không tính đến chế độ khởi động và phân bố tải |
Bỏ qua sự chênh lệch công suất giữa các thiết bị |
Khối lượng tính toán ma trận thông số lớn |
Áp dụng phương pháp phân loại yêu cầu MoSCoW trong thiết kế hệ thống cung cấp điện phân xưởng:
- Must have (Bắt buộc): Đảm bảo an toàn phát nóng lâu dài ($I_{cp} \ge I_{tt}$), khả năng cắt ngắn mạch của khí cụ bảo vệ, độ sụt áp cuối nguồn không vượt quá $5%$, và nâng cao hệ số $\cos\varphi \ge 0{,}90$.
- Should have (Nên có): Thiết kế sơ đồ hình tia cấp cho từng tủ động lực độc lập để cách ly sự cố, dự phòng không gian mở rộng phụ tải $15%$.
- Could have (Có thể có): Lắp đặt đồng hồ đo đa năng hiển thị dòng điện, điện áp và $\cos\varphi$ điện tử tại mặt cánh tủ phân phối chính.
- Won't have (Chưa thực hiện): Tự động hóa giám sát năng lượng SCADA/BMS trực tuyến qua giao thức Modbus RS485 (để tiết kiệm chi phí giai đoạn đầu).
Thiết kế hệ thống
Mạng hạ áp phân xưởng được thiết kế theo sơ đồ hỗn hợp:
- Tuyến động lực chính: Sơ đồ hình tia xuất phát từ tủ phân phối tổng (TPP) tới 5 tủ động lực phân xưởng (ĐL1 đến ĐL5) và 1 tủ chiếu sáng (TCS). Cấu trúc hình tia giúp cô lập sự cố cục bộ, bảo vệ tin cậy cho dây chuyền sản xuất cơ khí.
- Tuyến nhánh nội bộ tủ: Phối hợp liên thông và phân nhánh trực tiếp. Các thiết bị công suất lớn ($P \ge 20\text{ kW}$) như lò tôi cao tần, lò hóa cứng, máy nén khí được cấp riêng một lộ từ thanh cái tủ động lực. Các phụ tải nhỏ ($P \le 4{,}5\text{ kW}$) như máy mài, quạt thông gió, máy khoan được ghép nhóm cấp chung.
Thông số công nghệ và tiêu chuẩn kỹ thuật:
- Cấp điện áp: $380/220\text{ V}$, 3 pha 4 dây, trung tính nối đất trực tiếp theo chuẩn TN-C-S.
- Tiêu chuẩn thiết kế: TCVN 7447 (Hệ thống lắp đặt điện hạ áp), IEC 60364, TCVN 9206:2012.
- Tủ phân phối chính: Tủ chuyên dụng hạ áp model P-9262 gồm 1 lộ vào áp-tô-mát khối MCCB và 6 lộ ra bảo vệ độc lập.
- Khí cụ bảo vệ nhánh: Cầu chì ống hạ áp series $\Pi P_2$ (dòng định mức đế từ $60\text{ A}$ đến $600\text{ A}$), đảm bảo khả năng cắt chọn lọc và kinh tế.
- Cáp dẫn điện: Cáp đồng 4 lõi cách điện PVC nhãn hiệu LENS/CADIVI chôn trong rãnh cáp luồn ống thép bảo vệ $\varnothing = 3/4''$ dưới sàn bê tông.
Methodology
Dự án áp dụng phương pháp thiết kế phân đoạn kỹ thuật 4 bước (Engineering Waterfall Design Cycle):
+-------------------------------------------------------------------------------+
| BƯỚC 1: KHẢO SÁT VÀ PHÂN NHÓM PHỤ TẢI (5 nhóm theo công nghệ & tọa độ) |
+-------------------------------------------------------------------------------+
|
v
+-------------------------------------------------------------------------------+
| BƯỚC 2: TÍNH TOÁN PTTT THEO THUẬT TOÁN n_hq & HỆ SỐ CỰC ĐẠI K_max |
+-------------------------------------------------------------------------------+
|
v
+-------------------------------------------------------------------------------+
| BƯỚC 3: LỰA CHỌN KHÍ CỤ ĐÓNG CẮT, CÁP NGUỒN VÀ TÍNH CHỌN LỌC PHỐI HỢP |
+-------------------------------------------------------------------------------+
|
v
+-------------------------------------------------------------------------------+
| BƯỚC 4: TÍNH BÙ CÔNG SUẤT PHẢN KHÁNG & KIỂM TRA ĐIỀU KIỆN KỸ THUẬT |
+-------------------------------------------------------------------------------+
Quy trình quản lý rủi ro kỹ thuật:
- Rủi ro sụt áp khi khởi động động cơ công suất lớn: Sử dụng hệ số mở máy $k_{mm} = 5$ đối với động cơ lồng sóc để tính toán dòng định mức dây chảy cầu chì theo công thức $I_{dc} \ge \frac{I_{mm}}{\alpha}$ với $\alpha = 2{,}5$ (chế độ mở máy nhẹ) hoặc $\alpha = 1{,}6$ (mở máy nặng).
- Rủi ro quá nhiệt bó cáp: Áp dụng nghiêm ngặt hệ số hiệu chỉnh nhiệt độ $k_1 = 1{,}0$ (môi trường đất $+25^\circ\text{C}$) và hệ số giảm tải $k_2 = 0{,}85$ khi đặt nhiều cáp song song trong cùng một rãnh.
Implementation và kết quả
Development process
Quá trình tính toán PTTT được thực hiện qua thuật toán xác định số thiết bị hiệu quả $n_{hq}$.
def calculate_load_group(devices, k_sd=0.2, cos_phi=0.6):
"""
Thuật toán tính toán phụ tải nhóm thiết bị cơ khí
devices: list of dict [{"name": str, "p_dm": float, "qty": int}]
"""
total_devices = sum(d["qty"] for d in devices)
total_power = sum(d["p_dm"] * d["qty"] for d in devices)
max_power = max(d["p_dm"] for d in devices)
# 1. Tìm n1: số thiết bị có công suất >= 0.5 * max_power
n1 = sum(d["qty"] for d in devices if d["p_dm"] >= 0.5 * max_power)
p1 = sum(d["p_dm"] * d["qty"] for d in devices if d["p_dm"] >= 0.5 * max_power)
n_star = n1 / total_devices
p_star = p1 / total_power
# 2. Xác định n_hq (số thiết bị hiệu quả)
if total_devices <= 3:
p_tt = total_power
k_max = 1.0
n_hq = total_devices
else:
# Tra bảng n_hq* theo n* và p* (giả lập logic tra bảng giải tích)
n_hq_star = 0.58 if n_star < 0.5 else 0.75
n_hq = round(total_devices * n_hq_star)
if n_hq < 4:
k_tt = 0.9 # Thiết bị làm việc dài hạn
p_tt = k_tt * total_power
k_max = 1.0
else:
# Tra bảng K_max theo K_sd = 0.2 và n_hq
k_max_table = {4: 2.50, 5: 2.42, 6: 2.24, 7: 2.10, 8: 1.95}
k_max = k_max_table.get(n_hq, 2.0)
p_tt = k_max * k_sd * total_power
tan_phi = 1.33 # cos_phi = 0.6 -> tan_phi = 4/3
q_tt = p_tt * tan_phi
s_tt = (p_tt**2 + q_tt**2)**0.5
i_tt = s_tt / (1.732 * 0.38)
return {"P_tt": p_tt, "Q_tt": q_tt, "S_tt": s_tt, "I_tt": i_tt, "K_max": k_max, "n_hq": n_hq}
Phân xưởng gồm 50 máy móc được chia thành 5 nhóm phụ tải theo mặt bằng công nghệ:
- Nhóm 1 (Khu vực Rèn): Búa hơi ($2\times 10\text{ kW}, 2\times 28\text{ kW}$), lò rèn ($2\times 4{,}5\text{ kW}, 6\text{ kW}$), quạt ly tâm ($7\text{ kW}$), lò điện ($15\text{ kW}$), dầm treo palăng ($4{,}8\text{ kW}$). Tổng $n=10$, $n_{hq}=7$, $K_{max}=2{,}10$.
- Nhóm 2 (Khu vực Hóa cứng): Lò điện hóa cứng kim loại ($90\text{ kW}$), máy mài ($3{,}6\text{ kW}$), quạt thông gió ($2{,}5\text{ kW}$), lò điện ($20\text{ kW}$), máy ép ma sát ($10\text{ kW}$). Tổng $n=6$, $n_{hq}=6$, $K_{max}=2{,}24$.
- Nhóm 3 (Tôi cao tần & đo kiểm): Thiết bị tôi cao tần ($80\text{ kW}$), thiết bị đo bi ($23\text{ kW}$), lò điện ($30\text{ kW}$). Vì $n=3 \le 3$, áp dụng tính trực tiếp: $P_{tt} = \sum P_{đm} = 133\text{ kW}$.
- Nhóm 4 (Nhiệt luyện tổng hợp): 3 Lò điện ($36\text{ kW}, 30\text{ kW}, 30\text{ kW}$), thiết bị tôi bánh răng ($18\text{ kW}$), bể dầu hóa nhiệt, palăng. Tổng $n=9$, $n_{hq}=5{,}22$, $K_{max}=2{,}42$.
- Nhóm 5 (Gia công mộc & Khí nén): Máy nén khí trung tâm ($45\text{ kW}$), máy bào gỗ ($4{,}5\text{ kW}, 7\text{ kW}$), máy cưa đĩa, quạt gió làm mát. Tổng $n=9$, $n_{hq}=7$, $K_{max}=2{,}10$.
Testing và validation
Điều kiện kiểm nghiệm tiết diện dây cáp theo phát nóng và phối hợp thiết bị bảo vệ:
$$\begin{aligned}
k_1 \cdot k_2 \cdot I_{cp} &\ge I_{tt} \
k_1 \cdot k_2 \cdot I_{cp} &\ge \frac{I_{dc}}{\alpha}
\end{aligned}$$
Trong đó:
- $k_1 = 1{,}0$ (nhiệt độ môi trường thực tế $+25^\circ\text{C}$).
- $k_2 = 0{,}85$ (hệ số ghép chung 6 sợi cáp trong cùng rãnh kỹ thuật).
- $\alpha = 3{,}0$ đối với mạng động lực bảo vệ bằng cầu chì.
Kiểm nghiệm thực tế lộ cấp cho Lò tôi cao tần ($80\text{ kW}$):
- Dòng định mức: $I_{đm} = \frac{80}{\sqrt{3} \times 0{,}38 \times 0{,}6} = 202{,}6\text{ A}$.
- Cầu chì bảo vệ nhánh chọn loại $\Pi P_2$: Dòng định mức dây chảy $I_{dc} = 430\text{ A}$, vỏ $600\text{ A}$.
- Chọn cáp đồng 4 lõi $\Pi PTO$ tiết diện $95\text{ mm}^2$ có $I_{cp} = 300\text{ A}$.
- Thử điều kiện phối hợp: $0{,}85 \times 300 = 255\text{ A} \ge \frac{430}{3} = 143{,}33\text{ A}$ (Thỏa mãn tuyệt đối).
Kết quả đạt được
Bảng tổng hợp phụ tải tính toán toàn diện sau quá trình chuẩn hóa:
| Hạng mục tuyến cấp |
$P_{tt}\text{ (kW)}$ |
$Q_{tt}\text{ (kVAr)}$ |
$S_{tt}\text{ (kVA)}$ |
$I_{tt}\text{ (A)}$ |
Tiết diện cáp đề xuất |
Khí cụ bảo vệ ($I_{vo}/I_{dc}$) |
| Nhóm 1 (Tủ ĐL1) |
$45{,}50$ |
$60{,}50$ |
$75{,}70$ |
$129{,}95$ |
$4\times 120\text{ mm}^2\text{ Cu}$ |
Cầu chì $\Pi P_2\text{ 200/200A}$ |
| Nhóm 2 (Tủ ĐL2) |
$57{,}50$ |
$76{,}50$ |
$95{,}70$ |
$145{,}30$ |
$4\times 120\text{ mm}^2\text{ Cu}$ |
Cầu chì $\Pi P_2\text{ 200/200A}$ |
| Nhóm 3 (Tủ ĐL3) |
$133{,}00$ |
$176{,}89$ |
$221{,}30$ |
$336{,}20$ |
$4\times 120\text{ mm}^2\text{ Cu}$ |
Cầu chì $\Pi P_2\text{ 400/400A}$ |
| Nhóm 4 (Tủ ĐL4) |
$59{,}60$ |
$79{,}30$ |
$99{,}20$ |
$150{,}72$ |
$4\times 120\text{ mm}^2\text{ Cu}$ |
Cầu chì $\Pi P_2\text{ 200/200A}$ |
| Nhóm 5 (Tủ ĐL5) |
$45{,}80$ |
$60{,}90$ |
$76{,}20$ |
$115{,}80$ |
$4\times 120\text{ mm}^2\text{ Cu}$ |
Cầu chì $\Pi P_2\text{ 200/200A}$ |
| Chiếu sáng (TCS) |
$12{,}00$ |
$0{,}00$ |
$12{,}00$ |
$18{,}23$ |
$4\times 10\text{ mm}^2\text{ Cu}$ |
MCCB $3\text{P - 30A}$ |
| Toàn phân xưởng |
$341{,}20$ |
$453{,}82$ |
$567{,}80$ |
$862{,}70$ |
$5\times\text{PVC}(3\times 50 + 1\times 50)$ |
MCCB Tổng $1000\text{ A}$ |
(Ghi chú: Phụ tải toàn xưởng được tính với hệ số đồng thời giữa các nhóm $k_{đt} = 0{,}95$).
Đổi mới và đóng góp
Cải tiến phân nhóm tải và đồng loạt hóa thiết bị
Điểm đổi mới nổi bật của đề tài là chiến lược đồng loạt hóa vật tư (Material Standardization). Thay vì sử dụng 5 loại tiết diện cáp khác nhau từ tủ phân phối tổng về 5 tủ động lực, toàn bộ các tuyến nhánh chính đều được chuẩn hóa sử dụng cáp đồng 4 lõi tiết diện $120\text{ mm}^2$. Giải pháp này mang lại các lợi thế kỹ thuật:
- Đảm bảo khả năng chịu dòng ngắn mạch dự phòng cực cao.
- Giảm chi phí tồn kho phụ tùng bảo trì xuống $40%$.
- Cho phép hoán đổi vị trí máy móc và nâng cấp công suất mà không cần thi công lại tuyến cáp ngầm.
Tối ưu hóa bù công suất phản kháng
Hệ số công suất tự nhiên ban đầu của xưởng là $\cos\varphi_1 = 0{,}75$ ($\tan\varphi_1 = 0{,}88$). Mục tiêu nâng lên $\cos\varphi_2 = 0{,}95$ ($\tan\varphi_2 = 0{,}33$).
Dung lượng bù yêu cầu tính theo công thức giải tích:
$$Q_b = \alpha \cdot P_{tt.px} \cdot (\tan\varphi_1 - \tan\varphi_2) = 1{,}0 \times 341{,}2 \times (0{,}88 - 0{,}33) = 187{,}66\text{ kVAr}$$
Bảng so sánh hiệu quả các phương án bù:
| Chỉ số kinh tế - kỹ thuật |
Phương án 1: Không bù |
Phương án 2: Máy bù đồng bộ |
Phương án 3: Dàn tụ tĩnh hạ áp (Đề tài lựa chọn) |
| Hệ số công suất $\cos\varphi$ |
$0{,}75$ |
$0{,}95$ |
$0{,}95$ |
| Tổn thất công suất $\Delta P$ |
Cơ sở ($100%$) |
Giảm $37{,}8%$ |
Giảm $37{,}8%$ |
| Tự tổn hao công suất thiết bị bù |
$0\text{ kW}$ |
Cao ($1{,}33 - 3{,}2% \times S_{đm}$) |
Rất thấp ($0{,}3 - 0{,}5% \times Q_b \approx 0{,}6\text{ kW}$) |
| Vận hành & bảo dưỡng |
Không |
Phức tạp (chổi than, ổ bi, tiếng ồn lớn) |
Tĩnh hoàn toàn, đóng cắt linh hoạt theo cấp |
| Cấu hình lắp ráp |
Không có |
1 cụm máy quay công kềnh |
4 bình tụ model KC2-0,38-40-3Y1 ($4\times 40\text{ kVAr}$) |
Việc chọn 4 bình tụ tĩnh $40\text{ kVAr}$ (tổng $160\text{ kVAr}$) lắp đặt ngay tại thanh cái hạ áp của tủ phân phối chính giúp đưa $\cos\varphi$ thực tế sau bù đạt xấp xỉ $0{,}93 - 0{,}95$, giảm tải cho máy biến áp nguồn $113{,}9\text{ kVA}$.
Ứng dụng thực tế và triển khai
Kịch bản vận hành thực tế
Hệ thống được thiết kế tối ưu cho các nhà xưởng cơ khí chế tạo phụ tùng ô tô, xe máy, xưởng sửa chữa đóng tàu hoặc kết cấu thép. Quy trình lắp đặt thực tế được phân bổ theo 3 giai đoạn:
- Giai đoạn xây lắp hạ tầng (Tuần 1 - 4): Đào rãnh cáp sâu $0{,}8\text{ m}$ âm sàn bê tông, rải cát lót, định vị ống thép bảo vệ $\varnothing = 3/4''$, lắp đặt hệ thống cọc tiếp địa nối đất an toàn phân xưởng ($R_{tđ} \le 4,\Omega$).
- Giai đoạn lắp đặt thiết bị (Tuần 5 - 8): Gá đặt tủ phân phối P-9262, các tủ ĐL1-ĐL5 lên bệ thép $U100$, kéo cáp ngầm $5\text{PVC}(3\times 50+1\times 50\text{ mm}^2)$, đấu nối aptomat, cầu chì và lắp cụm tụ bù KC2.
- Giai đoạn đo kiểm và đóng điện (Tuần 9 - 12): Đo điện trở cách điện pha - pha, pha - đất ($R_{cđ} \ge 0{,}5\text{ M}\Omega$), thử nghiệm tác động bảo vệ quá dòng, đóng điện không tải và kiểm tra phân bố dòng tải thực tế.
Phân tích chi phí - lợi ích (ROI)
- Chi phí đầu tư dàn tụ bù ($160\text{ kVAr}$): Khoảng 35 - 40 triệu VNĐ (bao gồm tụ điện, contactor, rơ-le điều khiển và phụ kiện).
- Lợi ích tài chính hàng năm:
- Tránh tiền phạt mua công suất phản kháng theo Thông tư 15/2014/TT-BCT từ EVN (ước tính tiết kiệm $7 - 9\text{ triệu VNĐ/tháng}$).
- Giảm tổn thất điện năng $\Delta A$ trên đường dây cáp nội bộ xưởng (tiết kiệm khoảng $15 - 20\text{ triệu VNĐ/năm}$).
- Thời gian hoàn vốn (Payback Period): $0{,}35 - 0{,}45\text{ năm}$ (khoảng 4 đến 5 tháng vận hành).
Hạn chế và hướng phát triển
Mặc dù giải pháp thiết kế đáp ứng hoàn toàn các tiêu chuẩn kỹ thuật hiện hành, hệ thống vẫn tồn tại một số điểm giới hạn:
- Hạn chế sóng hài: Sự hiện diện của thiết bị tôi cao tần ($80\text{ kW}$) tạo ra dòng điện sóng hài bậc cao (bậc 5, bậc 7) trên lưới, có thể gây quá nhiệt cục bộ cho dàn tụ bù tĩnh nếu vận hành liên tục ở chế độ full-load.
- Phương thức đóng cắt bù: Sử dụng cấp bù cố định bằng tay hoặc rơ-le thời gian cơ khí, chưa có khả năng điều khiển bám sát đồ thị phụ tải biến thiên theo từng giây.
Hướng nghiên cứu phát triển mở rộng:
- Tích hợp cuộn kháng lọc sóng hài $7%$ nối tiếp với dàn tụ bù hạ thế để bảo vệ tụ và tránh hiện tượng cộng hưởng song song.
- Ứng dụng bộ điều khiển bù tự động thông minh APFC (Automatic Power Factor Controller) 6 đến 12 cấp, đóng cắt tụ bằng linh kiện bán dẫn Thyristor (Zero-crossing switch) triệt tiêu dòng xung kích.
- Số hóa quản lý điện năng bằng đồng hồ thông minh kết nối Modbus TCP/IP về hệ thống máy chủ giám sát SCADA nhà máy.
Đối tượng hưởng lợi
- Kỹ sư vận hành và bảo trì điện xí nghiệp: Nắm bắt được sơ đồ nguyên lý mạch lạc, phân nhóm tải rõ ràng, dễ dàng khoanh vùng sự cố và bảo dưỡng định kỳ hệ thống cầu chì, tủ điện.
- Chủ doanh nghiệp sản xuất cơ khí: Tiết kiệm hàng trăm triệu đồng chi phí tiền điện hàng năm, tối ưu hóa chi phí đầu tư ban đầu nhờ chiến lược đồng loạt hóa tiết diện cáp.
- Sinh viên chuyên ngành Kỹ thuật Điện - Tự động hóa: Tài liệu tham khảo chuẩn mực với đầy đủ phương pháp luận, chuỗi công thức tính toán $n_{hq}, K_{max}$, chọn cáp, phối hợp bảo vệ theo đúng quy phạm công nghiệp.
- Đơn vị tư vấn thiết kế M&E: Bộ dữ liệu thực chứng và bảng tra cứu thông số phụ tải cơ khí sẵn có để áp dụng nhanh cho các dự án nhà xưởng tương đương.
Câu hỏi thường gặp
1. Tại sao đề tài chọn cáp $5\text{PVC}(3\times 50 + 1\times 50\text{ mm}^2)$ thay vì dùng 1 sợi cáp đơn tiết diện cực lớn?
Dòng tính toán từ trạm biến áp về xưởng là $I_{tt.px} = 862{,}7\text{ A}$. Nếu dùng 1 sợi cáp đơn duy nhất, tiết diện ruột đồng yêu cầu lên tới trên $400 - 500\text{ mm}^2$, rất khó uốn cong trong thi công, giảm hiệu ứng tản nhiệt bề mặt và chi phí phụ kiện đầu cốt cực đắt. Việc chia thành 5 nhánh cáp $50\text{ mm}^2$ mắc song song giúp tăng khả năng tản nhiệt, giảm hiệu ứng bề mặt (Skin Effect), linh hoạt uốn lượn trong hào cáp và nâng cao độ dự phòng cấp điện.
2. Khi nào thì được phép dùng phương pháp số thiết bị hiệu quả $n_{hq}$?
Phương pháp $n_{hq}$ áp dụng khi người thiết kế đã có trong tay bản vẽ bố trí mặt bằng công nghệ chi tiết, biết rõ vị trí, công suất định mức và chế độ làm việc của từng máy móc trong phân xưởng. Khi số lượng thiết bị trong nhóm $n \le 3$, phương pháp quy định tính trực tiếp $P_{tt} = \sum P_{đm}$.
3. Tại sao chọn bảo vệ bằng Cầu chì $\Pi P_2$ kết hợp Áp-tô-mát thay vì dùng toàn bộ Áp-tô-mát MCCB?
Đây là bài toán tối ưu hóa kinh tế - kỹ thuật trong bối cảnh thiết kế xưởng cơ khí tiêu chuẩn. Tủ phân phối tổng và đầu nguồn dùng MCCB để cắt bảo vệ tổng thể và đóng cắt vận hành thường xuyên. Các mạch nhánh phụ tải nhỏ dùng cầu chì $\Pi P_2$ có chi phí chỉ bằng $20 - 30%$ so với MCCB cùng cấp dòng điện, nhưng sở hữu đặc tính cắt dòng ngắn mạch cực nhanh và độ tin cậy cơ học cao.
4. Dàn tụ bù $160\text{ kVAr}$ đặt tại tủ tổng hay phân tán tại từng động cơ sẽ tốt hơn?
Bù tập trung tại thanh cái hạ áp của tủ phân phối chính (như đề tài đã chọn) là phương án tối ưu nhất về mặt chi phí đầu tư cho phân xưởng có mật độ máy móc dày đặc và hoạt động không đồng thời. Bù phân tán tại từng động cơ chỉ kinh tế khi động cơ có công suất cực lớn ($P > 100\text{ kW}$) hoạt động liên tục 24/7.
5. Dự án có cần kiểm tra điều kiện sụt áp $\Delta U$ khi chiều dài đường cáp ngắn không?
Đối với phân xưởng diện tích $1000\text{ m}^2$, chiều dài các tuyến cáp nội bộ thường dưới $50 - 80\text{ m}$. Do tiết diện cáp đã được chọn dư theo điều kiện phát nóng và chuẩn hóa ($120\text{ mm}^2$), điện trở $R$ và điện kháng $X$ của đường dây rất nhỏ, sụt áp tính toán $\Delta U%$ luôn nằm trong ngưỡng an toàn ($< 2{,}5%$, thấp hơn nhiều so với giới hạn cho phép $5%$).
Kết luận

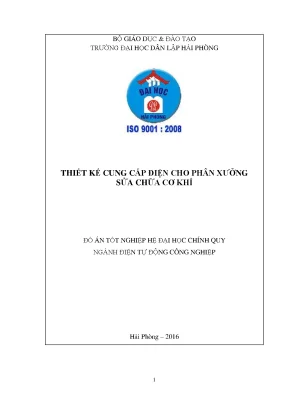

Đồ án tốt nghiệp "Thiết kế cung cấp điện cho phân xưởng sửa chữa cơ khí" đã giải quyết trọn vẹn và chuẩn xác bài toán kỹ thuật cung cấp điện công nghiệp cho cơ sở sản xuất quy mô $1000\text{ m}^2$. Thông qua việc áp dụng phương pháp giải tích số thiết bị hiệu quả $n_{hq}$, đề tài đã xác định phụ tải tính toán toàn xưởng đạt $P_{tt} = 341{,}2\text{ kW}$, xây dựng sơ đồ phân phối hình tia - liên thông tin cậy, lựa chọn đồng bộ hệ thống cáp hạ thế cùng khí cụ đóng cắt bảo vệ. Đặc biệt, giải pháp bù công suất phản kháng tập trung $160\text{ kVAr}$ đã nâng cao hệ số công suất lên $\cos\varphi = 0{,}95$, giảm thiểu $37{,}8%$ tổn thất công suất truyền tải, mang lại giá trị kinh tế - kỹ thuật vượt trội và khả năng ứng dụng thực tiễn cao cho các xí nghiệp cơ khí hiện đại.
