Tài Liệu Thí Nghiệm Mạch Điện Tử - Trường Đại Học Kỹ Thuật - Công Nghệ Cần Thơ

Tài liệu nghiên cứu Tài liệu thí nghiệm môn mạch điện tử, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về kỹ thuật.

• Người hướng dẫn: Nguyễn Phú Quí
• Trường học: Trường Đại Học Kỹ Thuật - Công Nghệ Cần Thơ
• Chuyên ngành: Điện - Điện Tử
• Đề tài: Tài Liệu Thí Nghiệm Mạch Điện Tử
• Loại tài liệu: tài liệu thí nghiệm
• Năm xuất bản: 2015
• Địa điểm: Cần Thơ

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. Bài 01: ĐẶC TRƯNG CỦA DIODE VÀ MỘT SỐ ỨNG DỤNG
• 1.1. NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM
• 1.2. DỤNG CỤ THÍ NGHIỆM
• 1.3. BÀI TẬP THỰC HÀNH
• 1.4. ĐẶC TRƯNG CỦA DIODE
• 1.5. Diode phát quang (LED)
• 1.6. Sơ đồ chỉnh lưu một nửa chu kỳ
• 1.7. Sơ đồ chỉnh lưu hai nửa chu kỳ
• 2. Bài 02: MẠCH KHUẾCH ĐẠI DÙNG TRANSISTOR
• 2.1. NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM
• 2.2. DỤNG CỤ THÍ NGHIỆM
• 2.3. BÀI TẬP THỰC HÀNH
• 2.4. KHUẾCH ĐẠI MỘT CHIỀU (DC) TRANSISTOR NỐI KIỂU EMITTER CHUNG
• 2.5. KHUẾCH ĐẠI XOAY CHIỀU (AC) TRANSISTOR KIỂU EMITTER CHUNG
• 2.6. SƠ ĐỒ COLLECTOR CHUNG – TẦNG LẶP LẠI EMITTER TRÊN TRANSISTOR
• 2.7. KHUẾCH ĐẠI TRANSISTOR KIỂU BASE CHUNG
• 3. Bài 03: MẠCH KHUẾCH ĐẠI TRANSISTOR TRƯỜNG FET
• 3.1. NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM
• 3.2. DỤNG CỤ THÍ NGHIỆM
• 3.3. BÀI TẬP THỰC HÀNH
• 3.4. KHUẾCH ĐẠI MỘT CHIỀU (DC) JFET NỐI KIỂU SOURCE CHUNG
• 3.5. KHUẾCH ĐẠI XOAY CHIỀU (AC) JFET SOURCE CHUNG
• 4. Bài 04: MẠCH KHUẾCH ĐẠI THUẬT TOÁN OP.AMP (Phần 1)
• 4.1. NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM
• 4.2. DỤNG CỤ THÍ NGHIỆM
• 4.3. BÀI TẬP THỰC HÀNH
• 4.4. ĐẶC TRƯNG CỦA OP. KHUẾCH ĐẠI KHÔNG ĐẢO VÀ KHUẾCH ĐẠI ĐẢO
• 4.5. BỘ LẤY TỔNG ĐẠI SỐ TÍN HIỆU TƯƠNG TỰ
• 4.6. BỘ KHUẾCH ĐẠI VI SAI
• 5. Bài 05: MẠCH KHUẾCH ĐẠI THUẬT TOÁN OP.AMP (Phần 2)
• 5.1. NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM
• 5.2. DỤNG CỤ THÍ NGHIỆM
• 5.3. BÀI TẬP THỰC HÀNH
• 5.4. BỘ SO SÁNH. BỘ TÍCH PHÂN
• 5.5. BỘ VI PHÂN
• 6. Bài 06: MẠCH NGUỒN ỔN ÁP
• 6.1. NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM
• 6.2. DỤNG CỤ THÍ NGHIỆM
• 6.3. BÀI TẬP THỰC HÀNH
• 6.4. SƠ ĐỒ ỔN THẾ ZENER
• 6.5. BỘ ỔN ÁP CÔNG SUẤT ĐƠN GIẢN
• 6.6. SƠ ĐỒ ỔN THẾ TRÊN IC KHUẾCH ĐẠI

Tóm tắt

I. Tổng quan về Tài Liệu Thí Nghiệm Mạch Điện Tử Cần Thơ

Tài liệu thí nghiệm mạch điện tử tại Trường Đại Học Kỹ Thuật - Công Nghệ Cần Thơ cung cấp một cái nhìn tổng quan về các bài thực hành trong lĩnh vực điện tử. Tài liệu này không chỉ giúp sinh viên củng cố kiến thức lý thuyết mà còn rèn luyện kỹ năng thực hành cần thiết cho nghề nghiệp tương lai. Hệ thống thí nghiệm được thiết kế để đáp ứng nhu cầu học tập hiện đại, bao gồm các bài thực hành từ cơ bản đến nâng cao.

1.1. Mục tiêu của Tài Liệu Thí Nghiệm

Mục tiêu chính của tài liệu là cung cấp kiến thức thực tế cho sinh viên, giúp họ hiểu rõ hơn về các linh kiện điện tử và cách thức hoạt động của chúng trong các mạch điện.

1.2. Đối tượng sử dụng tài liệu

Tài liệu này được thiết kế dành cho sinh viên ngành điện - điện tử, những người đang tìm kiếm kiến thức thực tiễn và kỹ năng cần thiết để áp dụng trong công việc sau này.

II. Vấn đề và Thách thức trong Thí Nghiệm Mạch Điện Tử

Trong quá trình thực hiện thí nghiệm mạch điện tử, sinh viên thường gặp phải nhiều thách thức. Những vấn đề này có thể bao gồm việc hiểu rõ các linh kiện điện tử, cách kết nối mạch, và thực hiện các phép đo chính xác. Những khó khăn này có thể ảnh hưởng đến kết quả thí nghiệm và sự tự tin của sinh viên trong việc áp dụng kiến thức vào thực tế.

2.1. Khó khăn trong việc hiểu các linh kiện điện tử

Nhiều sinh viên gặp khó khăn trong việc phân biệt và hiểu rõ chức năng của từng linh kiện điện tử, điều này có thể dẫn đến sai sót trong quá trình thực hành.

2.2. Thách thức trong việc thực hiện phép đo

Việc thực hiện các phép đo điện áp và dòng điện một cách chính xác là một thách thức lớn, đặc biệt là đối với những sinh viên mới bắt đầu.

III. Phương Pháp Thí Nghiệm Mạch Điện Tử Hiệu Quả

Để vượt qua những thách thức trong thí nghiệm mạch điện tử, sinh viên cần áp dụng các phương pháp thí nghiệm hiệu quả. Những phương pháp này bao gồm việc chuẩn bị kỹ lưỡng trước khi thực hành, sử dụng đúng thiết bị đo, và ghi chép cẩn thận các kết quả thí nghiệm.

3.1. Chuẩn bị trước khi thí nghiệm

Sinh viên cần tìm hiểu kỹ lý thuyết và chuẩn bị các linh kiện cần thiết trước khi bắt đầu thí nghiệm để đảm bảo quá trình thực hành diễn ra suôn sẻ.

3.2. Sử dụng thiết bị đo chính xác

Việc sử dụng đúng thiết bị đo và hiểu cách thức hoạt động của chúng là rất quan trọng để có được kết quả thí nghiệm chính xác.

IV. Ứng Dụng Thực Tiễn của Tài Liệu Thí Nghiệm Mạch Điện Tử

Tài liệu thí nghiệm mạch điện tử không chỉ giúp sinh viên nắm vững lý thuyết mà còn có ứng dụng thực tiễn trong nhiều lĩnh vực. Những kiến thức và kỹ năng thu được từ tài liệu này có thể được áp dụng trong các dự án thực tế, từ thiết kế mạch điện đến sửa chữa thiết bị điện tử.

4.1. Ứng dụng trong thiết kế mạch điện

Sinh viên có thể áp dụng kiến thức từ tài liệu để thiết kế các mạch điện đơn giản và phức tạp, phục vụ cho các dự án nghiên cứu và phát triển.

4.2. Ứng dụng trong sửa chữa thiết bị điện tử

Kiến thức về mạch điện tử giúp sinh viên có khả năng sửa chữa và bảo trì các thiết bị điện tử, từ đó nâng cao khả năng cạnh tranh trong thị trường lao động.

V. Kết Luận và Tương Lai của Tài Liệu Thí Nghiệm Mạch Điện Tử

Tài liệu thí nghiệm mạch điện tử tại Trường Đại Học Kỹ Thuật - Công Nghệ Cần Thơ đóng vai trò quan trọng trong việc đào tạo sinh viên. Với sự phát triển không ngừng của công nghệ, tài liệu này cần được cập nhật thường xuyên để đáp ứng nhu cầu học tập và nghiên cứu của sinh viên trong tương lai.

5.1. Tầm quan trọng của việc cập nhật tài liệu

Việc cập nhật tài liệu thí nghiệm là cần thiết để đảm bảo sinh viên luôn được tiếp cận với những công nghệ và phương pháp mới nhất.

5.2. Hướng phát triển trong tương lai

Tương lai của tài liệu thí nghiệm sẽ hướng đến việc tích hợp công nghệ số và mô phỏng, giúp sinh viên có trải nghiệm học tập phong phú hơn.

Trích đoạn nội dung tài liệu

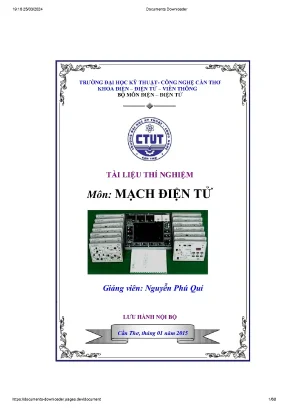

19:16 25/03/2024 Documents Downloader TRƯỜNG ĐẠI HỌC KỸ THUẬT - CÔNG NGHỆ CẦN THƠ KHOA ĐIỆN – ĐIỆN TỬ – VIỄN THÔNG BỘ MÔN ĐIỆN – ĐIỆN TỬ TÀI LIỆU THÍ NGHIỆM Môn: MẠCH ĐIỆN TỬ Giảng viên: Nguyễn Phú Quí. LƯU HÀNH NỘI BỘ Cần Thơ, tháng 01 năm 2015 https://documents-downloader.dev/document 1/68 19:16 25/03/2024 Documents Downloader Tài liệu thí nghiệm Mạch Điện Tử LỜI NÓI ĐẦU Các học viên thân mến! Hệ thống thực tập điện tử công nghiệp, tự động hoá và điện tử dân dụng được giới thiệu đáp ứng mô hình đào tạo cơ bản và hiện đại. Hệ thống gồm các bài thực tập điện tử công nghiệp, tự động hoá và dân dụng với mức độ nâng cao dần cho phép củng cố kiến thức lý thuyết, rèn luyện kỹ năng thực hành, xây dựng những hiểu biết và kinh nghiệm cần thiết cho học viên để hành nghề và phát triển sau này. Các bài thực tập điện tử này cho phép thực hành trong hầu hết các lĩnh vực đo lường điều khiển của hệ thống thiết bị hiện đại sử dụng trong nhiều lĩnh vực sản xuất và đời sống.

Các bài thực tập về điện tử công nghiệp, tự động hoá và điện tử dân dụng được cung cấp trên cơ sở các thành tựu mới nhất của công nghệ điện tử - tin học, dựa trên sản phẩm thiết bị và mô hình đào tạo về điện tử của các nước tiên tiến và đặc thù của công nghệ giáo dục tại các nước đang phát triển. Tài liệu Thí nghiệm MẠCH ĐIỆN TỬ là một trong những tài liệu thuộc hệ thống thí nghiệm điện tử cơ bản được đề cập ở trên. Tài liệu kèm với bộ thí nghiệm điện tử tương tự ATS -11N đang được vận hành tại phòng thí nghiệm Điện – Điện tử của trường Đại học Kỹ thuật – Công nghệ Cần Thơ. Nội dung được chia thành 08 bài thí nghiệm: Bài 01: ĐẶC TRƯNG CỦA DIODE VÀ MỘT SỐ ỨNG DỤNG Bài 02: MẠCH KHUẾCH ĐẠI DÙNG TRANSISTOR Bài 03: MẠCH KHUẾCH ĐẠI TRANSISTOR TRƯỜNG JFET Bài 04: MẠCH KHUẾCH ĐẠI THUẬT TOÁN OP.AMP (Phần 1) Bài 05: MẠCH KHUẾCH ĐẠI THUẬT TOÁN OP.AMP (Phần 2 ) Bài 06: MẠCH NGUỒN ỔN ÁP Mỗi bài có hướng dẫn chi tiết về cách tiến hành thí nghiệm, có sẵn các mẫu để trả lời các câu hỏi.

Bài giảng này sẽ cung cấp các kiến thức thực tế cho học viên g iúp học viên hiểu sâu hơn những kiến thức lý thuyết hoặc được mô phỏng bằng phần mềm. Dù đã cố gắng hoàn thiện nhưng chắc hẳn bài giảng không thể tránh những thiếu sót, rất mong nhận được sự đóng góp tích cực của quý độc giả. Xin chân thành cảm ơn. 1 https://documents-downloader.dev/document 2/68 19:16 25/03/2024 Documents Downloader Tài liệu thí nghiệm Mạch Điện Tử MỤC LỤC LỜI NÓI ĐẦU .2 Bài 01: ĐẶC TRƯNG CỦA DIODE VÀ MỘT SỐ ỨNG DỤNG.

NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM. DỤNG CỤ THÍ NGHIỆM. BÀI TẬP THỰC HÀNH. ĐẶC TRƯNG CỦA DIODE.

Diode phát quang (LED). Sơ đồ chỉnh lưu một nửa chu kỳ. Sơ đồ chỉnh lưu hai nửa chu kỳ .15 Bài 02: MẠCH KHUẾCH ĐẠI DÙNG TRANSISTOR. NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM.

DỤNG CỤ THÍ NGHIỆM. BÀI TẬP THỰC HÀNH. KHUẾCH ĐẠI MỘT CHIỀU (DC) TRANSISTOR NỐI KIỂU EMITTER CHUNG .19 * Sơ đồ với Transistor NPN. KHUẾCH ĐẠI XOAY CHIỀU (AC) TRANSISTOR KIỂU EMITTER CHUNG.

SƠ ĐỒ COLLECTOR CHUNG – TẦNG LẶP LẠI EMITTER TRÊN TRANSISTOR. Đo hệ số khuếch đại dòng:. Tầng lặp lại Darlington:. Tầng lặp làm việc ở chế độ xoay chiều (AC):.

KHUẾCH ĐẠI TRANSISTOR KIỂU BASE CHUNG. 27 Bài 03: MẠCH KHUẾCH ĐẠI TRANSISTOR TRƯỜNG FET. NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM:. DỤNG CỤ THÍ NGHIỆM:.

BÀI TẬP THỰC HÀNH:. KHUẾCH ĐẠI MỘT CHIỀU (DC) JFET NỐI KIỂU SOURCE CHUNG. KHUẾCH ĐẠI XOAY CHIỀU (AC) JFET SOURCE CHUNG .33 Bài 04: MẠCH KHUẾCH ĐẠI THUẬT TOÁN OP. NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM:.

DỤNG CỤ THÍ NGHIỆM: .36 2 https://documents-downloader.dev/document 3/68 19:16 25/03/2024 Documents Downloader Tài liệu thí nghiệm Mạch Điện Tử 3. BÀI TẬP THỰC HÀNH:. ĐẶC TRƯNG CỦA OP. KHUẾCH ĐẠI KHÔNG ĐẢO VÀ KHUẾCH ĐẠI ĐẢO.

BỘ LẤY TỔNG ĐẠI SỐ TÍN HIỆU TƯƠNG TỰ. BỘ KHUẾCH ĐẠI VI SAI .47 Bài 05: MẠCH KHUẾCH ĐẠI THUẬT TOÁN OP. NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM:. DỤNG CỤ THÍ NGHIỆM:.

BÀI TẬP THỰC HÀNH:. BỘ SO SÁNH. BỘ TÍCH PHÂN. BỘ VI PHÂN .56 Bài 06: MẠCH NGUỒN ỔN ÁP.

NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM:. DỤNG CỤ THÍ NGHIỆM:. BÀI TẬP THỰC HÀNH:. SƠ ĐỒ ỔN THẾ ZENER.

BỘ ỔN ÁP CÔNG SUẤT ĐƠN GIẢN. SƠ ĐỒ ỔN THẾ TRÊN IC KHUẾCH ĐẠI .65 3 https://documents-downloader.dev/document 4/68 19:16 25/03/2024 Documents Downloader Tài liệu thí nghiệm Mạch Điện Tử Bài 01: ĐẶC TRƯNG CỦA DIODE VÀ MỘT SỐ ỨNG DỤNG 1. NỘI DUNG VÀ MỤC ĐÍCH BÀI THÍ NGHIỆM  Nội dung:  Si, Zener diode và LED Bộ hạn chế và dịch mức tín hiệu dùng diode   Chỉnh lưu một nửa, hai nửa chu kỳ, chỉnh lưu cầu.  Bộ lọc nguồn  Bộ hình thành tín hiệu R - C  Mục đích: Sau khi thí nghiệm, học viên sẽ: - Biết được hình dạng thực tế của một số diode, diode zener.

- Biết các thông số cơ bản và đặc tuyến của một số diode. - Biết được cách phân cực, chỉnh lưu. - Thiết kế được các mạch chỉnh lưu và bộ lọc nguồn đơn giản. - So sánh được sự khác biệt trên lý thuyết và mạch thực tế.

DỤNG CỤ THÍ NGHIỆM 1. Thiết bị chính cho thực tập điện tử tương tự ATS-11N. Khối thí nghiệm AE -101N cho bài thực tập về Diode (Gắn lên thiết bị chính ATS-11N). Phụ tùng: dây có chốt cắm hai đầu.

Dao động ký 2 tia. CƠ SỞ LÝ THUYẾT Trước khi tiến hành thí nghiệm, học viên cần tìm hiểu cấu tạo, nguyên tắc hoạt động của một số diode, zener diode,… trong các giáo trình Mạch điện tử, Linh kiện điện tử…. Cần nắm các thông số và cách tính toán các thông số cơ bản của mạch điện tử trong các giáo trình Mạch điện, Lý thuyết mạch,…. Tài liệu thí nghiệm được viết cho bộ thí nghiệm ATS -11N và thích hợp với việc tham khảo cơ sở lý thuyết từ bài giảng Mạch điện tử của trường Đại học Kỹ thuật- Công nghệ Cần Thơ trong chương 2.

4 https://documents-downloader.dev/document 5/68 19:16 25/03/2024 Documents Downloader Tài liệu thí nghiệm Mạch Điện Tử 4. BÀI TẬP THỰC HÀNH Khối AE -101N chứa 4 mảng sơ đồ A1 -1, A1-2, A1-3, A1-4. Với các chốt cấp nguồn riêng. Khi sử dụng mảng nào cần nối dây cấp nguồn cho mảng sơ đồ đó.

Đất (GND) của các mảng sơ đồ đã được nối sẵn với nhau, do đó chỉ cần nối đất chung cho toàn khối AE-101N. - Bộ nguồn chuẩn DC POWER SUPPLY của thiết bị ATS -11N cung cấp các thế chuẩn 5V, 12V cố định. - Bộ nguồn điều chỉnh DC ADJUST POWER SUPPLY của thiết bị ATS -11N cung cấp các giá trị điện thế một chiều 0. Khi vặn các biến trở chỉnh nguồn, cho phép định giá trị điện thế cần thiết.

Sử dụng đồng hồ đo thế DC trên thiết bị chính để xác định điện thế đặt. - Khi thực tập, cần nối dây từ các chốt cấp nguồn của ATS -11N tới cấp trực tiếp cho mảng sơ đồ cần khảo sát. Chú ý: cắm đúng phân cực của nguồn và đồng hồ đo. ĐẶC TRƯNG CỦA DIODE Thí nghiệm với các diode thực hiện trên mảng sơ đồ hình A1 -1 DIODE CHARACTERISTICS A1 - 1 A R1 mA V 680 P1 A1 A2 A3 A4 A5 A6 A7 1OOK V D1 D2 D3 D4 D5 D6 D7 Si Ge Z8V2 RE D GR N YEL O RG MIN MAX Hình A1-1: Sơ đồ thí nghiệm cho các diode 4.

Si-Diode (Silicon Diode)  Nhiệm vụ: Học viên xác định bằng thực nghiệm đặc trưng Volt -Ampere của Si-Diode. Dựa trên kết quả, nêu đặc điểm mắc Si -Diode trong sơ đồ điện tử.  Các bước thực hiện: a). Si - Diode với phân cực thuận: 1.

Dùng dây nối A với A1. Nối nguồn +12V với chốt V cho mảng mạch A1 -1 để mắc phân cực thuận cho diode D1 trong mảng A1 -1 như hình A1-1a1. Mắc các đồng hồ đo: 5 https://documents-downloader.dev/document 6/68 19:16 25/03/2024 Documents Downloader Tài liệu thí nghiệm Mạch Điện Tử - Đồng hồ đo sụt thế trên diode: Nối các chốt đồng hồ đo (V) của mạch A1 - 1 với đồng hồ đo thế hiện số DIGITAL VOLTMETER của thiết bị chính ATS-11N. - Đồng hồ đo dòng qua diode: Nối các chốt đồng hồ đo (mA) của mạch A1 - 1 với đồng hồ đo dòng hiện số DIGITAL mA METER của thiết bị chính ATS-11N.

Chú ý: Cắm đúng phân cực của nguồn và đồng hồ đo. Bật điện nguồn nuôi cho thiết bị ATS-11N. Vặn biến trở P1 cực đại. Ghi giá trị dòng chảy qua diode IF và sụt thế UF trên diode vào bảng A1.

Giảm từng bước biến trở P1. Tại mỗi bước ghi giá trị dòng chảy qua và sụt thế trên diode vào bảng A1. Chú ý: Sinh viên tự điều chỉnh P1 sao cho xác định vị trí ngưỡng mà tại đó dòng qua diode có sự thay đổi đột ngột. 1) Si-Diode phân cực thuận 2) Si-Diode phân cực ngược +12 - 1 2V R1 V A R1 V A 680 mA 680 mA A1 A1 P1 P1 1 OO K 1 OOK D1 D1 Si Si V V GND GN D Hình A1-1a : Sơ đồ thí nghiệm với Si-Diode Bảng A1.

Si - Diode với phân cực ngược: 1. Nối nguồn -12V với chốt V cho mảng mạch A1 -1 để mắc phân cực ngược cho diode D1 trong mảng A1-1 như hình A1-1a2. Đồng hồ đo dòng hiện số DIGITAL mA METER của thiết bị chính ATS - 11N đặt ở khoảng đo 2mA. Bật điện nguồn nuôi cho thiết bị ATS -11N.

Vặn biến trở P1. Ghi giá trị dòng chảy qua diode I R và sụt thế U R trên diode theo các giá trị thế khi vặn P1. Ghi kết quả vào bảng A1. 6 https://documents-downloader.dev/document 7/68 19:16 25/03/2024 Documents Downloader Tài liệu thí nghiệm Mạch Điện Tử Lưu ý: Đối với một số Si-Diode hiện nay, dòng ngược cỡ nA, nên có thể không đo được bằng các thiết bị đơn giản thông thường.

Với kết quả đo được trên bảng A1.2, vẽ đồ thị biểu diễn đặc trưng Volt-Ampere của Si -Diode, I = f(V). Trong đó, dòng I biểu diễn trên trục y và sụt thế V - trên trục x. Nhánh thuận vẽ ở cung +x,+y, nhánh ngược vẽ ở cung -x,-y. Nhận xét kết quả về đặc điểm mắc thuận ngược của Si -Diode và đặc trưng Volt-Ampere của Si -Diode.

7 https://documents-downloader.dev/document 8/68 19:16 25/03/2024 Documents Downloader Tài liệu thí nghiệm Mạch Điện Tử 4. Diode ổn áp (Zener Diode)  Nhiệm vụ: Học viên xác định bằng thực nghiệm đặc trưng Volt -Ampere của Zener-Diode.
