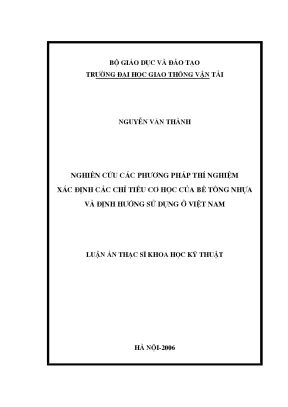

Nghiên cứu các phương pháp thí nghiệm xác định các chỉ tiêu cơ học của bê tông nhựa và định hướng sử dụng ở việt nam luận án thạc sĩ khoa học kỹ thuật chuyên ngành xây dựng đường ô tô và đường thành phố

Nghiên cứu phương pháp thí nghiệm xác định chỉ tiêu cơ học bê tông nhựa, định hướng ứng dụng trong xây dựng đường ô tô và đô thị tại Việt Nam.

• Tác giả: Nguyễn Văn Thành
• Người hướng dẫn: PGS. Vũ Đức Chính
• Trường học: Trường Đại học Giao thông Vận tải
• Chuyên ngành: Xây dựng đường ô tô và đường thành phố
• Đề tài: Phương pháp thí nghiệm xác định chỉ tiêu cơ học của bê tông nhựa và định hướng sử dụng ở Việt Nam
• Loại tài liệu: Luận án thạc sĩ khoa học kỹ thuật
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: NGUYÊN LÝ HÌNH THÀNH CƯỜNG ĐÉ CỦA BÊ TÔNG NHỰA
• 1.1. Các tính chất cơ bản của bê tông nhựa
• 1.1.1. Tính nhít-dẻo
• 1.1.2. Tính chảy-dẻo
• 1.1.3. Các mô hình cơ học mô phỏng đặc tính biến dạng của bê tông nhựa
• 1.2. Ưu, nhược điểm chủ yếu của bê tông nhựa
• 1.3. Các phương pháp thí nghiệm xác định các chỉ tiêu cơ học của bê tông nhựa
• 1.3.1. Phân loại theo mục đích sử dụng
• 1.3.2. Phân loại theo hình dạng mẫu thí nghiệm
• 1.3.3. Phân loại theo tải trọng thí nghiệm
• 1.3.4. Phân loại theo mô hình thí nghiệm
• 1.3.5. Sơ xuất cách phân loại các phương pháp thí nghiệm
• 1.3.6. Nhận xét
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP THÍ NGHIỆM CHỦ YẾU XÁC ĐỊNH CÁC CHỈ TIÊU CƠ HỌC CỦA BÊ TÔNG NHỰA VÀ ĐỊNH HƯỚNG SỬ DỤNG Ở VIỆT NAM
• 2.1. Các thí nghiệm theo phương đường kính của mẫu hình tròn trơn
• 2.1.1. Thí nghiệm kéo giãn tiếp xác định cường độ đập chì
• 2.1.2. Thí nghiệm kéo giãn tiếp tải trọng trũng phức xác định mẫu đùn đài và hệ số poisson
• 2.2. Các thí nghiệm đặc trưng trên mẫu hình tròn trơn
• 2.2.1. Thí nghiệm xác định mẫu đùn đẳng sử dụng tải trọng
• 2.2.2. Thí nghiệm xác định mẫu đùn
• 2.2.3. Thí nghiệm nén tĩnh xác định cường độ chịu nén giới hạn
• 2.2.4. Thí nghiệm hạn chế ứng suất nhiệt xác định cường độ chịu kéo
• 2.2.5. Thí nghiệm kéo trục tiếp sử dụng tải trọng tĩnh xác định cường độ chịu kéo
• 2.2.6. Thí nghiệm kéo trục tiếp sử dụng tải trọng trũng phức xác định đặc tính mái
• 2.2.7. Thí nghiệm kéo-nén trục tiếp tải trọng trũng phức xác định đặc tính mái
• 2.2.8. Thí nghiệm 3 trục tải trọng trũng phức trên mẫu hình tròn trơn
• 2.2.9. Thí nghiệm cắt tĩnh xác định lực dính đơn vị và góc néi ma sát
• 2.2.10. Các thí nghiệm cắt trên thiết bị cắt Superpave
• 2.2.11. Các thí nghiệm trên mẫu hình dầm
• 2.2.12. Thí nghiệm xác định cường độ kéo uốn giới hạn
• 2.2.13. Thí nghiệm uốn dầm sử dụng tải trọng trũng phức gia tải tại các điểm 1/4 độ xác định đặc tính mái
• 2.2.14. Thí nghiệm uốn dầm sử dụng tải trọng trũng phức gia tải tại điểm giữa độ xác định đặc tính mái
• 2.2.15. Thí nghiệm uốn dầm sử dụng tải trọng quay độ xác định đặc tính mái
• 2.2.16. Thí nghiệm uốn mẫu dầm hình thang sử dụng tải trọng trũng phức xác định đặc tính mái
• 2.2.17. Thí nghiệm uốn dầm trên bệ đỡ xác định đặc tính mái
• 2.2.18. Các thí nghiệm mang tính kinh nghiệm
• 2.2.19. Thí nghiệm Marshall xác định độ ổn định, độ dẻo
• 2.2.20. Thí nghiệm xác định độ ổn định Hveem
• 2.2.21. Các thí nghiệm mẫu phẳng
• 2.2.22. Giới thiệu về thiết bị APA
• 2.2.23. Các thí nghiệm trên thiết bị APA
• 2.2.24. Nhận xét và định hướng sử dụng ở Việt Nam
• 3. CHƯƠNG 3: NGHIÊN CỨU THỰC NGHIỆM CƯỜNG ĐÉ ĐẬP CHỊU VÀ CƯỜNG ĐÉ KÉO UỖN GIỚI HẠN CỦA BÊ TÔNG NHỰA
• 3.1. Đặt vấn đề và mục tiêu nghiên cứu
• 3.2. Nội dung thực hiện
• 3.3. Kết quả thực hiện
• 3.4. Kết quả thiết kế hỗn hợp bê tông nhựa
• 3.5. Kết quả thí nghiệm cường độ đập chịu
• 3.6. Kết quả thí nghiệm cường độ kéo uốn giới hạn
• 3.7. Nhận xét
• 4. CHƯƠNG 4: KẾT LUẬN KIẾN NGHỊ, ĐỊNH HƯỚNG NGHIÊN CỨU TIẾP
• 4.1. Định hướng nghiên cứu tiếp
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC A. KẾT QUẢ THIẾT KẾ HỖN HỢP BÊ TÔNG NHỰA
• PHỤ LỤC B. KẾT QUẢ THÍ NGHIỆM CƯỜNG ĐÉ KÉO UỖN GIỚI HẠN VÀ CƯỜNG ĐÉ ĐẬP CHỊU
• PHỤ LỤC C. MỘT SỐ HÌNH ẢNH CÔNG TÁC THÍ NGHIỆM

Tóm tắt

I. Giới thiệu về bê tông nhựa

Bê tông nhựa là một loại vật liệu xây dựng quan trọng, được sử dụng rộng rãi trong ngành xây dựng đường bộ và sân bay. Chỉ tiêu cơ học của bê tông nhựa đóng vai trò quyết định đến chất lượng và độ bền của công trình. Việc xác định các chỉ tiêu cơ học này thông qua các phương pháp thí nghiệm là rất cần thiết để đảm bảo rằng bê tông nhựa đáp ứng được các yêu cầu kỹ thuật. Các tính chất cơ học như độ bền kéo, độ dẻo, và khả năng chịu nén của bê tông nhựa cần được kiểm tra định kỳ để đảm bảo tính ổn định và an toàn cho các công trình. Theo nghiên cứu, việc áp dụng các phương pháp thí nghiệm hiện đại sẽ giúp nâng cao độ chính xác trong việc đánh giá chất lượng bê tông nhựa.

1.1. Tính chất cơ bản của bê tông nhựa

Bê tông nhựa có nhiều tính chất cơ bản như độ bền, độ dẻo, và khả năng chịu nhiệt. Những tính chất này phụ thuộc vào thành phần cấu tạo và quy trình sản xuất. Đặc biệt, tính chất dẻo của bê tông nhựa cho phép nó có khả năng chịu được các tác động từ môi trường và tải trọng giao thông. Việc nghiên cứu và xác định các chỉ tiêu cơ học này là rất quan trọng để đảm bảo rằng bê tông nhựa có thể hoạt động hiệu quả trong các điều kiện khác nhau. Các phương pháp thí nghiệm như thí nghiệm Marshall, Hveem, và Superpave đã được áp dụng để đánh giá các tính chất cơ học này một cách chính xác và hiệu quả.

II. Phương pháp thí nghiệm xác định chỉ tiêu cơ học

Các phương pháp thí nghiệm được sử dụng để xác định chỉ tiêu cơ học của bê tông nhựa rất đa dạng. Mỗi phương pháp có những ưu điểm và hạn chế riêng. Ví dụ, phương pháp Marshall thường được sử dụng để xác định độ ổn định và độ dẻo của bê tông nhựa. Trong khi đó, phương pháp Hveem lại tập trung vào việc đánh giá khả năng chịu nén và độ bền kéo. Việc lựa chọn phương pháp thí nghiệm phù hợp sẽ giúp đảm bảo rằng các chỉ tiêu cơ học của bê tông nhựa được xác định một cách chính xác và đáng tin cậy. Nghiên cứu cho thấy rằng việc áp dụng các phương pháp thí nghiệm hiện đại có thể cải thiện đáng kể độ chính xác trong việc đánh giá chất lượng bê tông nhựa.

2.1. Phân loại các phương pháp thí nghiệm

Các phương pháp thí nghiệm có thể được phân loại theo nhiều tiêu chí khác nhau. Một trong những cách phân loại phổ biến là theo mục đích sử dụng. Các phương pháp thí nghiệm có thể được chia thành hai nhóm chính: nhóm thí nghiệm trong phòng và nhóm thí nghiệm hiện trường. Nhóm thí nghiệm trong phòng thường sử dụng để xác định các chỉ tiêu cơ học cơ bản của bê tông nhựa, trong khi nhóm thí nghiệm hiện trường được sử dụng để kiểm tra chất lượng bê tông nhựa trong điều kiện thực tế. Việc phân loại này giúp cho việc lựa chọn phương pháp thí nghiệm phù hợp với từng loại công trình và điều kiện cụ thể.

III. Ứng dụng bê tông nhựa tại Việt Nam

Bê tông nhựa đã được ứng dụng rộng rãi trong các công trình xây dựng tại Việt Nam. Các chỉ tiêu cơ học của bê tông nhựa được xác định thông qua các phương pháp thí nghiệm đã giúp nâng cao chất lượng công trình. Việc áp dụng các công nghệ mới trong sản xuất và thi công bê tông nhựa đã góp phần cải thiện độ bền và tuổi thọ của các công trình giao thông. Nghiên cứu cho thấy rằng việc sử dụng bê tông nhựa không chỉ giúp tiết kiệm chi phí mà còn nâng cao hiệu quả sử dụng tài nguyên. Các dự án xây dựng đường bộ và sân bay tại Việt Nam đã chứng minh được tính hiệu quả của bê tông nhựa trong việc đáp ứng các yêu cầu kỹ thuật và môi trường.

3.1. Thách thức và cơ hội

Mặc dù bê tông nhựa đã được ứng dụng rộng rãi, nhưng vẫn còn nhiều thách thức trong việc đảm bảo chất lượng và hiệu quả sử dụng. Các yếu tố như điều kiện khí hậu, chất lượng nguyên liệu và quy trình thi công đều ảnh hưởng đến chỉ tiêu cơ học của bê tông nhựa. Tuy nhiên, với sự phát triển của công nghệ và các phương pháp thí nghiệm hiện đại, cơ hội để nâng cao chất lượng bê tông nhựa tại Việt Nam là rất lớn. Việc nghiên cứu và áp dụng các công nghệ mới sẽ giúp cải thiện đáng kể chất lượng và độ bền của bê tông nhựa, từ đó đáp ứng tốt hơn các yêu cầu của ngành xây dựng.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của ngành xây dựng giao thông vận tải tại Việt Nam, vật liệu bê tông nhựa ngày càng được ứng dụng rộng rãi trong các công trình đường bộ và sân bay. Theo ước tính, các dự án xây dựng đường bộ sử dụng bê tông nhựa chiếm tỷ lệ lớn trong tổng khối lượng vật liệu xây dựng, góp phần nâng cao chất lượng mặt đường, kéo dài tuổi thọ công trình và giảm chi phí bảo trì. Tuy nhiên, việc đảm bảo chất lượng bê tông nhựa đòi hỏi phải có các phương pháp thí nghiệm xác định các chỉ tiêu cơ học chính xác và phù hợp với điều kiện thực tế tại Việt Nam.

Mục tiêu nghiên cứu của luận văn là đánh giá các phương pháp thí nghiệm xác định các chỉ tiêu cơ học của bê tông nhựa đang được sử dụng phổ biến trên thế giới và tại Việt Nam, từ đó đề xuất định hướng sử dụng phù hợp nhằm nâng cao hiệu quả ứng dụng vật liệu này trong xây dựng giao thông. Nghiên cứu tập trung vào các chỉ tiêu cơ học quan trọng như cường độ kéo uốn giới hạn, cường độ đập chịu nén, mô đun đàn hồi, hệ số poisson, độ bền chịu nén giới hạn, độ bền kéo uốn giới hạn, và các đặc tính biến dạng vĩnh cửu.

Phạm vi nghiên cứu bao gồm các phương pháp thí nghiệm trên mẫu bê tông nhựa dạng trụ tròn, mẫu dầm và các mẫu đặc trưng khác, được thực hiện trong điều kiện nhiệt độ và tải trọng khác nhau, phản ánh điều kiện làm việc thực tế của mặt đường bê tông nhựa tại Việt Nam. Thời gian nghiên cứu tập trung vào giai đoạn từ năm 2000 đến 2006, giai đoạn có nhiều tiến bộ trong kỹ thuật thí nghiệm và thiết kế bê tông nhựa.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp cơ sở khoa học cho việc lựa chọn và áp dụng các phương pháp thí nghiệm phù hợp, góp phần nâng cao chất lượng thiết kế và thi công mặt đường bê tông nhựa, đồng thời hỗ trợ phát triển các tiêu chuẩn kỹ thuật trong ngành giao thông vận tải Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên nguyên lý hình thành cường độ của bê tông nhựa, trong đó bê tông nhựa được xem là hợp chất gồm các thành phần chính: cốt liệu khoáng (đá dăm, cát), chất liên kết là nhựa đường và phụ gia (nếu có). Các tính chất cơ bản của bê tông nhựa phụ thuộc vào cấu trúc và hàm lượng các thành phần cấu thành, phân bố kích thước hạt, chất lượng nhựa đường và quá trình tạo hợp.

Ba mô hình cơ học phổ biến được áp dụng để mô tả đặc tính biến dạng của bê tông nhựa gồm:

• Mô hình Maxwell: mô tả tính đàn hồi tức thời của vật liệu, phù hợp với biến dạng đàn hồi phát sinh ngay khi có tải trọng tác động.
• Mô hình Kelvin: thể hiện tính đàn hồi chậm, mô phỏng biến dạng phát triển sau một khoảng thời gian tải trọng tác động.
• Mô hình Burger: kết hợp mô hình Maxwell và Kelvin, mô tả đầy đủ các thành phần biến dạng đàn hồi tức thời, biến dạng đàn hồi chậm và biến dạng dẻo, phù hợp với điều kiện làm việc thực tế của mặt đường bê tông nhựa.

Các khái niệm chính trong nghiên cứu bao gồm:

• Cường độ kéo uốn giới hạn: khả năng chịu lực kéo uốn của bê tông nhựa trước khi xảy ra phá hoại.
• Cường độ đập chịu nén: khả năng chịu lực nén đập của vật liệu.
• Mô đun đàn hồi và hệ số poisson: đặc trưng cho tính đàn hồi và biến dạng ngang của vật liệu dưới tải trọng.
• Độ bền chịu nén giới hạn và độ bền kéo uốn giới hạn: các chỉ tiêu quan trọng trong thiết kế kết cấu mặt đường bê tông nhựa.
• Biến dạng vĩnh cửu và biến dạng đàn hồi: phản ánh khả năng phục hồi và biến dạng không hồi phục của vật liệu dưới tác động tải trọng và nhiệt độ.

Phương pháp nghiên cứu

Nghiên cứu được thực hiện theo phương pháp kết hợp lý thuyết và thực nghiệm:

• Nghiên cứu lý thuyết: tổng hợp, phân tích các tài liệu hiện có về các phương pháp thí nghiệm xác định chỉ tiêu cơ học của bê tông nhựa trên thế giới và tại Việt Nam. Đánh giá ưu nhược điểm, phạm vi áp dụng và tính phù hợp của từng phương pháp.
• Nghiên cứu thực nghiệm: tiến hành các thí nghiệm xác định cường độ kéo uốn giới hạn, cường độ đập chịu nén, mô đun đàn hồi, hệ số poisson, độ bền chịu nén giới hạn, độ bền kéo uốn giới hạn trên các mẫu bê tông nhựa điển hình đang sử dụng tại Việt Nam. Cỡ mẫu thí nghiệm khoảng 30 mẫu, được chọn ngẫu nhiên từ các công trình thực tế và mẫu chuẩn trong phòng thí nghiệm.

Phương pháp phân tích dữ liệu bao gồm thống kê mô tả, phân tích tương quan giữa các chỉ tiêu cơ học, so sánh kết quả với tiêu chuẩn kỹ thuật hiện hành và các nghiên cứu quốc tế. Timeline nghiên cứu kéo dài trong 12 tháng, bao gồm 3 tháng tổng hợp tài liệu, 6 tháng thực hiện thí nghiệm và 3 tháng phân tích kết quả, viết báo cáo.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Đánh giá các phương pháp thí nghiệm hiện hành: Qua phân tích, có 7 nhóm phương pháp thí nghiệm chính được sử dụng để xác định các chỉ tiêu cơ học của bê tông nhựa, bao gồm thí nghiệm theo phương đường kính trên mẫu trụ tròn, thí nghiệm đặc trưng trên mẫu trụ tròn, thí nghiệm 3 trục trên mẫu trụ tròn, thí nghiệm trên mẫu dầm, thí nghiệm mang tính kinh nghiệm và thí nghiệm mô phỏng. Trong đó, phương pháp thí nghiệm theo phương đường kính và thí nghiệm 3 trục được đánh giá là phù hợp nhất với điều kiện làm việc thực tế tại Việt Nam.

2. Kết quả thí nghiệm cường độ kéo uốn giới hạn và cường độ đập chịu nén: Mẫu bê tông nhựa điển hình có cường độ kéo uốn giới hạn trung bình đạt khoảng 3.5 MPa, cường độ đập chịu nén trung bình khoảng 5.2 MPa. So với tiêu chuẩn kỹ thuật hiện hành, các giá trị này đáp ứng yêu cầu thiết kế mặt đường bê tông nhựa cấp cao. Tỷ lệ biến thiên kết quả thí nghiệm trong khoảng 10-15%, phản ánh tính đồng nhất của mẫu.

3. Mô đun đàn hồi và hệ số poisson: Mô đun đàn hồi trung bình của mẫu bê tông nhựa là khoảng 2500 MPa, hệ số poisson trung bình là 0.35. Kết quả này phù hợp với các nghiên cứu quốc tế và cho thấy bê tông nhựa có tính đàn hồi tốt, đáp ứng yêu cầu chịu tải trọng giao thông.

4. Đặc tính biến dạng vĩnh cửu và biến dạng đàn hồi: Thí nghiệm biến dạng vĩnh cửu cho thấy bê tông nhựa có khả năng chịu biến dạng lâu dài dưới tải trọng lặp lại, với biến dạng vĩnh cửu trung bình dưới 0.005 mm/mm sau 10.000 chu kỳ tải. Điều này chứng tỏ vật liệu có độ bền cao và khả năng phục hồi tốt, phù hợp với điều kiện khai thác thực tế.

Thảo luận kết quả

Nguyên nhân của các kết quả trên xuất phát từ cấu trúc hợp lý của bê tông nhựa, trong đó sự phối hợp hài hòa giữa cốt liệu khoáng và nhựa đường tạo nên tính chất cơ học ưu việt. So sánh với các nghiên cứu quốc tế, kết quả thí nghiệm tại Việt Nam tương đồng về mặt giá trị và xu hướng, tuy nhiên có sự khác biệt nhỏ do điều kiện khí hậu và nguồn nguyên liệu khác nhau.

Việc áp dụng mô hình Burger trong phân tích biến dạng giúp mô phỏng chính xác hơn các đặc tính biến dạng của bê tông nhựa dưới tác động tải trọng và nhiệt độ, từ đó hỗ trợ thiết kế kết cấu mặt đường hiệu quả hơn. Các biểu đồ mô tả mối quan hệ giữa tải trọng và biến dạng, cũng như bảng tổng hợp các chỉ tiêu cơ học, sẽ minh họa rõ nét các phát hiện này.

Kết quả nghiên cứu góp phần làm rõ tính phù hợp của các phương pháp thí nghiệm hiện đại với điều kiện Việt Nam, đồng thời cung cấp cơ sở khoa học cho việc cập nhật tiêu chuẩn kỹ thuật và nâng cao chất lượng thiết kế, thi công mặt đường bê tông nhựa.

Đề xuất và khuyến nghị

1. Áp dụng phương pháp thí nghiệm 3 trục trên mẫu trụ tròn để xác định các chỉ tiêu cơ học chính của bê tông nhựa trong thiết kế kết cấu mặt đường, nhằm phản ánh chính xác điều kiện làm việc thực tế. Thời gian triển khai trong 1-2 năm, chủ thể thực hiện là các viện nghiên cứu và phòng thí nghiệm chuyên ngành.

2. Xây dựng bộ tiêu chuẩn kỹ thuật thí nghiệm bê tông nhựa phù hợp với điều kiện Việt Nam, dựa trên kết quả nghiên cứu và tham khảo tiêu chuẩn quốc tế như AASHTO, ASTM. Mục tiêu nâng cao độ tin cậy và tính đồng nhất của kết quả thí nghiệm. Thời gian hoàn thiện dự kiến 3 năm, do Bộ Giao thông Vận tải phối hợp với các cơ quan chuyên môn thực hiện.

3. Đào tạo và nâng cao năng lực cho cán bộ kỹ thuật và nhân viên phòng thí nghiệm về các phương pháp thí nghiệm hiện đại, đảm bảo quy trình thực hiện chính xác và hiệu quả. Thời gian đào tạo liên tục, chủ thể là các trường đại học và trung tâm đào tạo chuyên ngành.

4. Ứng dụng phần mềm phân tích mô phỏng biến dạng bê tông nhựa dựa trên mô hình Burger và các mô hình cơ học khác để hỗ trợ thiết kế kết cấu mặt đường, giảm thiểu rủi ro và tối ưu hóa chi phí bảo trì. Thời gian triển khai thử nghiệm 1 năm, chủ thể là các đơn vị thiết kế và nghiên cứu.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và chuyên gia trong lĩnh vực vật liệu xây dựng giao thông: Luận văn cung cấp cơ sở lý thuyết và thực nghiệm sâu sắc về các phương pháp thí nghiệm bê tông nhựa, hỗ trợ nghiên cứu phát triển vật liệu mới và cải tiến kỹ thuật thi công.

2. Các kỹ sư thiết kế kết cấu mặt đường bê tông nhựa: Thông tin về các chỉ tiêu cơ học và phương pháp xác định giúp thiết kế kết cấu chính xác, đảm bảo độ bền và tuổi thọ công trình.

3. Các phòng thí nghiệm và đơn vị kiểm định chất lượng vật liệu xây dựng: Luận văn là tài liệu tham khảo quan trọng để lựa chọn và áp dụng các phương pháp thí nghiệm phù hợp, nâng cao độ tin cậy kết quả kiểm tra.

4. Các cơ quan quản lý nhà nước và đơn vị xây dựng tiêu chuẩn kỹ thuật: Nghiên cứu cung cấp dữ liệu khoa học để xây dựng, cập nhật tiêu chuẩn kỹ thuật về bê tông nhựa, phù hợp với điều kiện thực tế và xu hướng phát triển quốc tế.

Câu hỏi thường gặp

1. Tại sao cần nghiên cứu các phương pháp thí nghiệm bê tông nhựa?
   Việc nghiên cứu giúp lựa chọn phương pháp thí nghiệm phù hợp, đảm bảo đánh giá chính xác các chỉ tiêu cơ học của bê tông nhựa, từ đó nâng cao chất lượng thiết kế và thi công mặt đường, giảm chi phí bảo trì.

2. Phương pháp thí nghiệm nào được đánh giá phù hợp nhất với điều kiện Việt Nam?
   Phương pháp thí nghiệm 3 trục trên mẫu trụ tròn và phương pháp thí nghiệm theo phương đường kính được đánh giá phù hợp nhất do phản ánh chính xác điều kiện tải trọng và nhiệt độ thực tế.

3. Các chỉ tiêu cơ học quan trọng của bê tông nhựa là gì?
   Bao gồm cường độ kéo uốn giới hạn, cường độ đập chịu nén, mô đun đàn hồi, hệ số poisson, độ bền chịu nén giới hạn, độ bền kéo uốn giới hạn và đặc tính biến dạng vĩnh cửu.

4. Mô hình Burger có vai trò gì trong nghiên cứu?
   Mô hình Burger mô phỏng đầy đủ các thành phần biến dạng của bê tông nhựa, giúp phân tích chính xác biến dạng đàn hồi và biến dạng vĩnh cửu dưới tác động tải trọng và nhiệt độ, hỗ trợ thiết kế kết cấu hiệu quả.

5. Làm thế nào để áp dụng kết quả nghiên cứu vào thực tế?
   Các kết quả có thể được sử dụng để xây dựng tiêu chuẩn kỹ thuật, đào tạo nhân lực, lựa chọn phương pháp thí nghiệm phù hợp và ứng dụng phần mềm mô phỏng trong thiết kế kết cấu mặt đường bê tông nhựa.

Kết luận

• Luận văn đã tổng hợp và phân tích đầy đủ các phương pháp thí nghiệm xác định chỉ tiêu cơ học của bê tông nhựa đang được sử dụng trên thế giới và tại Việt Nam.
• Thí nghiệm thực tế cho thấy các chỉ tiêu cơ học của bê tông nhựa tại Việt Nam đáp ứng yêu cầu kỹ thuật và phù hợp với điều kiện khai thác.
• Mô hình Burger được xác định là mô hình cơ học phù hợp nhất để mô phỏng biến dạng bê tông nhựa trong thiết kế kết cấu mặt đường.
• Đề xuất áp dụng phương pháp thí nghiệm 3 trục và xây dựng tiêu chuẩn kỹ thuật phù hợp nhằm nâng cao chất lượng và hiệu quả sử dụng bê tông nhựa.
• Các bước tiếp theo bao gồm triển khai đào tạo, hoàn thiện tiêu chuẩn và ứng dụng phần mềm mô phỏng trong thiết kế và thi công mặt đường bê tông nhựa.

Hành động ngay hôm nay để nâng cao chất lượng công trình giao thông bằng việc áp dụng các phương pháp thí nghiệm và thiết kế tiên tiến cho bê tông nhựa!

Trích đoạn nội dung tài liệu

CHƯƠNG 1. NGUYEN LY HINH THANH CUONG DO CUA BE TONG NHUA Bê tông nhựa là hỗn hợp gồm các thành phần là cốt liệu khoáng (đá dăm, cát, bột khoáng), chất liên kết là nhựa đường và phụ gia (nếu có) được phối hợp với nhau theo tỷ lệ hợp lý. Mỗi thành phần trong bê tông nhựa đóng một vai trò nhất định và có liên quan chặt chẽ với nhau trong việc tạo nên một khối liên kết có đủ cường độ và các tính chất cần thiết cho quá trình sử dụng: - Đá dăm: Làm nên bộ khung chủ yếu của bê tông nhựa, làm cho bê tông nhựa có khả năng chịu tác dụng của ngoại lực và tạo độ nhám bề mặt. - Cát: Có vai trò lấp đầy các lỗ rỗng giữa các hạt đá dăm và cùng với đá dam 1am thành bộ khung chủ yếu của bê tông nhựa.

- Bột khoáng: Có vai trò lấp đầy các lỗ rỗng giữa các hạt cốt liệu lớn. Bột khoáng là loại vật liệu có tỷ diện cao (250+300 m”/kg), có ái lực mạnh với nhựa, biến nhựa vốn có ở trạng thái khối, giọt thành trạng thái màng mỏng, bao bọc dễ dàng với các hạt khoáng vật. Bột khoáng có vai trò như một chất phụ gia làm cho nhựa tăng thêm độ nhớt, tăng thêm khả năng dính bám và tăng tính ổn định nhiệt. Bột khoáng cùng với nhựa tạo ra một chất liên kết mới có tính chất hon han cdc tinh chat riêng của nhựa đường.

- Nhựa đường: Là chất liên kết, kết dính các hạt cốt liệu khoáng lại với nhau thành một khối và góp phần lấp đầy các lỗ rỗng giữa các hạt cốt liệu. - Phụ gia: Mặc dù được sử dụng với hàm lượng rất nhỏ, nhưng phụ gia có vai trò trong việc cải thiện một hoặc một số tính chất nào đó của bê tông nhựa. Như vậy, cường độ của bê tông nhựa được hình thành trên cơ sở nguyên lý hình thành cường độ của hỗn hợp vật liệu theo nguyên tắc cấp phối với chất kết dính là nhựa đường.2 CAC TINH CHAT CO BAN CUA BE TONG NHUA Tính chất của bê tông nhựa phụ thuộc vào cấu trúc của nó; cấu trúc này phụ thuộc vào tính chất và hàm lượng của các thành phần cấu thành, vào sự phân bố đều đặn các cỡ hạt và nhựa đường, vào chất lượng kỹ thuật trong quá trình chế tạo hỗn hợp, đặc biệt là chế độ nhiệt và độ chặt chặt của bê tông nhựa. Với các tính chất của vật liệu thành phần, đặc biệt là của nhựa đường, bê tông nhựa có tính chất phức tạp là đàn-nhớt-dẻo.

Tính đàn-nhớt Khi lực tác dụng nhanh và giá trị ứng suất nhỏ, nhiệt độ hỗn hợp không cao, vật liệu có tính đàn-nhớt là chủ yếu. Tính nhớt-dẻo Khi lực tác dụng chậm và giá trị ứng suất lớn, nhiệt độ hỗn hợp cao, vật liệu cơ bản có tính nhớt-dẻo. Các đặc trưng về cường độ và độ ổn định của bê tông nhựa ngoài phụ thuộc vào thành phần và tính chất của vật liệu cấu thành, còn phụ thuộc vào điều kiện làm việc thực tế bao gồm tải trọng tác dụng và điều kiện tự nhiên: - Các đặc điểm của tải trọng là độ lớn, thời gian và tần suất tác dụng. - Trong số các điều kiện tự nhiên, nhiệt độ là yếu tố quyết định.

Nhiệt độ thay đổi làm thay đổi bản chất vật lý của nhựa đường và vật liệu bê tông nhựa. Tính chảy-dẻo Tính chảy-dẻo của bê tông nhựa được thể hiện ở tính lưu biến (quá trình biến dạng theo thời gian). Đặc tính biến dạng của bê tông nhựa có quan hệ chặt chẽ với thời gian tác dụng của tải trọng và tốc độ gia tải. Cùng với tính chất lưu biến là tính chất phát triển đàn hồi chậm (biến dạng đàn hồi không phát sinh liền ngay khi có tác dụng của tải trọng mà có một khoảng thời gian để phát triển).

Với tính lưu biến và tính phát triển đàn hồi chậm, thời gian tác dụng của tải trọng là một nhân tố quan trọng ảnh hưởng đến các đặc trưng cơ học của vật liệu bê tông nhựa. CÁC MÔ HÌNH CƠ HỌC MÔ PHỎNG ĐẶC TÍNH BIẾN DẠNG CỦA BÊ TÔNG NHỰA Để mô phỏng đặc tính biến dạng của bê tông nhựa, có thể sử dụng nhiều mô hình cơ học khác nhau phù hợp với điều kiện chịu tải trọng khác nhau: 1. Mô hình Maxvel Ở nhiệt độ thấp, có thể dùng mô hình Maxvel thể hiện tính đàn-nhớt của bê tông nhựa: - Mô hình Maxvel gồm một lò xo đàn hồi lý tưởng ghép nối tiếp với một piston chất lỏng nhớt lý tưởng. Biến dạng đàn hồi phát sinh ở lò xo ngay khi có lực tác dụng vào hệ mô hình, biến dạng nhớt phát sinh tại piston và biến dạng này phát triển liên tục trong suốt thời gian tác dụng của lực.

Như vậy, tại mỗi thời điểm, biến dạng tổng là tổng biến dạng đàn hồi của lò xo và biến dạng không hồi phục của piston chất lỏng nhớt. - Quan hệ giữa biến dạng, ứng suất và thời gian được thể hiện ở công thức (1. Mo hinh Kelvin Mô hình Maxvel chưa thể hiện một đặc tính của mặt đường bê tông nhựa là biến dạng đàn hồi không phát sinh ngay sau khi lực tác dụng mà cần có một khoảng thời gian chậm trễ để phát triển, đó là tính đàn hồi chậm của mặt đường bê tông nhựa. Để mô phỏng cả đặc tính đàn hồi chậm của bê tông nhựa, có thể dùng mô hình Kelvin: - Mô hình Kelvin gồm một lò xo đàn hồi lý tưởng ghép nối tiếp song song với một piston chất lỏng nhớt lý tưởng.

Với mô hình này, trị số biến dạng tương đối của hai bộ phận đều bằng nhau và ứng suất tổng bằng tổng hai ứng suất. - Quan hệ giữa biến dạng, ứng suất và thời gian được thể hiện ở công thức (1.2) Nếu ứng suất tác dụng không đổi, ta có : mwwằ ¢ dt o 1 /——-= — 3) và aed (1. Mô hình Buger Thực tế sử dụng mặt đường làm bằng hỗn hợp bê tông nhựa cho thấy tính chất biến dạng của nó còn phức tạp hơn nhiều; nó bao gồm cả biến dạng đàn hồi, biến dạng nhớt, biến dạng đàn hồi chậm, biến dạng dẻo tuỳ theo điều kiện thời tiết, nhất là nhiệt độ và loại bê tông nhựa. Để mô phỏng gần đúng hơn đặc tính biến dạng của bê tông nhựa trong điều kiện khai thác thông thường, có thể sử dụng mô hình Buger: - Mô hình Buger gồm mô hình Maxvel nối tiếp với mô hình Kelvin.

- Biến dạng tổng là tổng biến dạng của mô hình Maxvel với biến dạng của mô hình Kelvin, được thể hiện ở công thức (1.5) o o 1 1 - Công thức trên thể hiện rõ biến dạng tổng gồm 03 thành phần: biến dạng đàn hồi tức thời, biến dạng dẻo và biến dạng đàn hồi chậm. G oO Eo Eo El = Al El = Tl io 5 cha To G a) Mô hình Maxvel b) Mô hình Kelvin c) Mô hình Buger Hình 1. Các mô hình cơ học mô phỏng đặc tính biến dạng của bê tông nhựa 1.ƯU, NHƯỢC ĐIỂM CHỦ YẾU CỦA BÊ TÔNG NHỰA 1. Những ưu điểm chủ yếu của bê tông nhựa Bê tông nhựa được sử dụng phổ biến ở Việt Nam và trên thế giới để xây dựng đường ô tô và đường sân bay là do có những ưu điểm chủ yếu sau đây: -_ Công nghệ chế tạo và thi công đơn giản, thuận lợi cho việc áp dụng cơ giới hoá do đó có tốc độ thi công nhanh, dễ đảm bảo chất lượng cao.

-_ Công tác kiểm tra chất lượng trước, trong và sau khi thi công dễ thực hiện và đã được chuẩn hoá. -_ Cho phép khai thác sử dụng ngay sau khi thi công. - _ Mặt đường có tính toàn khối, bằng phẳng, êm thuận. -_ Ít bụi, không ồn, ít bị bào mòn.

__ Có tuổi thọ tương đối dài. -_ Dễ dàng bảo dưỡng, sửa chữa trong quá trình khai thác. -_ Cho phép tái phục hồi chất lượng nhờ công nghệ tái sinh mặt đường sau thời gian khai thác nhất định. Những nhược điểm chủ yếu của bê tông nhựa Bên cạnh những ưu điểm chủ yếu kể trên, bê tông nhựa còn có một số nhược điểm sau: - On định nhiệt kém: Khi nhiệt độ thay đổi thì cấu trúc của bê tông nhựa thay đổi, dẫn đến các đặc trưng về cường độ và biến dạng cũng thay đổi theo: +6 nhiệt độ cao, bê tông nhựa thể hiện tính dẻo, cường độ chịu nén rất kém, sức chống cắt thấp, biến dạng tăng.

Vì vậy mặt đường dé gây trượt, lượn sóng, hằn vệt bánh xe, nổi nhựa lên mặt, ảnh hưởng nhiều đến chất lượng khai thác và tuổi thọ của mặt đường. + Ở nhiệt độ thấp, bê tông nhựa thể hiện tính giòn, khả năng chịu kéo kém, mặt đường dễ bị nứt nẻ. - Hiện tượng lão hoá theo thời gian: Do sự bay hơi của các thành phần dầu nhẹ, quá trình ô xy hoá và trùng hợp của các hợp chất cao phân tử có trong thành phần nhựa đường. Những dạng hư hỏng chính của mặt đường bê tông nhựa Dưới tác dụng của tải trọng giao thông và các điều kiện khí hậu môi trường, mặt đường bê tông nhựa thường xuất hiện một số dạng hư hỏng sau: -_ Mặt đường bị biến dạng, gồm: + Biến dạng vĩnh cửu (vệt hằn bánh xe).

+ Vật liệu bị xô dồn. -_ Mặt đường bị nứt, gồm: +_ Nứt mỏi. + Nứt do nhiệt độ thấp. + Nứt phản xạ.

- Vat liéu bi bong bat. -_ Hiện tượng phùi nhựa lên bề mặt. - Bé mat bi mai mon. Vệt hằn bánh xe mặt đường bê tông nhựa Hình 1.

Nứt mỏi bề mặt bê tông nhựa Để lớp mặt bê tông nhựa có chất lượng tốt, bền vững, đáp ứng được yêu cầu sử dụng dưới tác dụng của tải trọng xe và các điều kiện khí hậu môi trường, yêu cầu hỗn hợp bê tông nhựa và kết cấu mặt đường phải được thiết kế hợp lý dựa trên các đặc tính cơ học của bê tông nhựa. CÁC PHƯƠNG PHÁP THÍ NGHIỆM XÁC ĐỊNH CÁC CHỈ TIÊU CƠ HỌC CỦA BÊ TÔNG NHỰA Như đã trình bày ở Mục 1.1, cường độ của bê tông nhựa được hình thành trên cơ sở nguyên lý hình thành cường độ của hỗn hợp vật liệu theo nguyên tắc cấp phối với chất kết dính là nhựa đường và phụ thuộc vào cấu trúc của bê tông nhựa, cấu trúc này phụ thuộc vào tính chất và hàm lượng của các thành phần cấu thành, vào sự phân bố đều đặn các cỡ hạt và nhựa đường, vào chất lượng quá trình chế tạo hỗn hợp, đặc biệt là chế độ nhiệt và độ chặt của bê tông nhựa.
