Giới thiệu dự án

Hệ thống truyền động điện xoay chiều sử dụng động cơ không đồng bộ ba pha (Induction Motor - IM) và các bộ biến đổi công suất chiếm hơn 65% tổng điện năng tiêu thụ trong khu vực công nghiệp toàn cầu. Bộ biến tần nguồn áp (Voltage Source Inverter - VSI) đóng vai trò trung tâm trong việc điều khiển chính xác tốc độ, mô-men và tối ưu hóa hiệu suất năng lượng. Tuy nhiên, các phương pháp điều khiển tuyến tính kinh điển như điều chế độ rộng xung sin (SPWM) hay điều chế vector không gian (SVPWM) kết hợp bộ điều khiển PI truyền thống đang bộc lộ nhiều hạn chế về đáp ứng quá độ, độ méo sóng hài dòng điện (THD), và đặc biệt là hiện tượng điện áp chế độ chung (Common-Mode Voltage - CMV) gây phá hủy vòng bi động cơ.

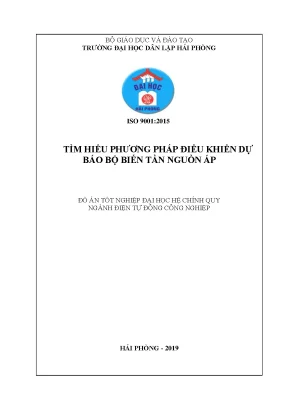

Đề tài "Tìm hiểu phương pháp điều khiển dự báo bộ biến tần nguồn áp" tập trung nghiên cứu, xây dựng và thực thi giải pháp Điều khiển dự báo dòng điện dựa trên tập trạng thái hữu hạn (Finite Control Set Model Predictive Current Control - FCS-MPCC) áp dụng cho cấu trúc biến tần 2 bậc (Two-Level VSI) và biến tần 3 bậc kẹp diode trung tính (Three-Level Neutral Point Clamped - 3L-NPC VSI).

                      +-----------------------------+
                      |   Hệ thống Lưới AC 3 Pha    |
                      |        380V / 50Hz          |
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |     Bộ Chỉnh Lưu Cầu        |
                      |     (3-Phase Rectifier)     |
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |      Khâu Trung Gian        |
                      |   DC-Link Filter (C1, C2)   |
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |   Nghịch Lưu Nguồn Áp VSI   |
                      |     (2-Level / 3L-NPC)      |
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |    Động cơ KĐB / Tải R-L    |
                      |       (R=5Ω, L=20mH)        |
                      +-----------------------------+

Mục tiêu dự án

  1. Mô hình hóa toán học chính xác: Thiết lập mô hình trạng thái thời gian rời rạc của bộ nghịch lưu 2 bậc và 3 bậc NPC kết nối tải $R-L$ đối xứng ($R = 5,\Omega, L = 20,\text{mH}$) và động cơ không đồng bộ.
  2. Thiết kế thuật toán điều khiển dự báo dòng điện (MPCC): Xây dựng hàm mục tiêu tối ưu hóa (Cost Function) nhằm giảm thiểu sai lệch dòng điện bám, triệt tiêu điện áp common-mode và giới hạn tần số đóng cắt của khóa bán dẫn IGBT.
  3. Mô phỏng và kiểm chứng chuyên sâu: Đánh giá định lượng chất lượng điện áp ngõ ra, chỉ số điều chế biên độ ($m_a$), và độ méo sóng hài (THD) trong các chế độ điều chế tuyến tính ($0 < m_a \le 0.785$), điều chế cải biến ($0 < m_a \le 0.907$), và vùng quá điều chế ($m_a = 1$).
  4. Đánh giá tính khả thi phần cứng: Xây dựng cấu trúc thuật toán tối ưu để triển khai thực thi thời gian thực trên vi xử lý DSP chuyên dụng.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Tập trung vào nghịch lưu áp 3 pha 2 bậc và 3 bậc NPC cấp nguồn cho tải tĩnh $R-L$ và động cơ không đồng bộ lồng sóc; so sánh hiệu năng giữa SPWM, Modified SPWM, SVPWM, Hysteresis và FCS-MPCC.
  • Giới hạn: Nghiên cứu giả định điện áp bus DC lý tưởng ($V_d = 513,\text{V}$ cho hệ 2 bậc, $2 \times 240,\text{V} = 480,\text{V}$ cho hệ 3 bậc NPC); tần số đóng ngắt danh định ở mức $5,\text{kHz}$, chu kỳ trích mẫu thuật toán $T_s = 50,\mu\text{s} - 100,\mu\text{s}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Các phương pháp điều khiển dòng điện nghịch lưu truyền thống bao gồm:

  • Điều khiển dòng trễ (Hysteresis Current Control): Cấu trúc phi tuyến đơn giản, đáp ứng tức thời nhanh nhưng tần số đóng cắt biến thiên tự do, gây khó khăn cho việc thiết kế bộ lọc sóng hài đầu ra và gia tăng tổn hao đóng cắt.
  • Điều khiển dòng tuyến tính PI kết hợp SPWM/SVPWM: Cố định tần số đóng cắt, phổ sóng hài rõ ràng nhưng tồn tại trễ pha do khâu tích phân, băng thông điều khiển bị giới hạn và phụ thuộc lớn vào khâu tinh chỉnh tham số $K_p, K_i$.
  • Điều khiển trực tiếp mô-men (DTC): Tốc độ phản hồi mô-men cao nhưng độ đập mạch dòng điện và mô-men lớn ở vùng tốc độ thấp.
Tiêu chí so sánh Điều khiển Trễ (Hysteresis) Tuyến tính PI-PWM Điều khiển Dự báo (FCS-MPCC)
Bản chất điều khiển Phi tuyến, trễ dải Tuyến tính + Bộ điều chế Tối ưu hóa rời rạc đa mục tiêu
Khâu điều chế (Modulator) Không có Bắt buộc (SPWM/SVPWM) Loại bỏ hoàn toàn
Tần số đóng cắt Biến thiên ngẫu nhiên Cố định ($f_{sw}$) Biến thiên có kiểm soát
Đáp ứng quá độ ($t_r$) Rất nhanh (< 1 ms) Trung bình (5 - 15 ms) Tức thời (< 1 chu kỳ trích mẫu $T_s$)
Khả năng xử lý ràng buộc Kém Phức tạp (Anti-windup) Rất linh hoạt qua hàm mục tiêu
Độ phức tạp tính toán Thấp ($O(1)$) Thấp ($O(1)$) Trung bình - Cao ($O(N)$)

Thiết kế hệ thống và mô hình toán học

1. Mô hình toán học thời gian rời rạc của tải R-L

Phương trình vector trạng thái không gian của tải xoay chiều 3 pha: $$\vec{v}_s(t) = R \vec{i}_s(t) + L \frac{d\vec{i}_s(t)}{dt} + \vec{e}_s(t)$$

Áp dụng phương pháp xấp xỉ đạo hàm Euler tiến với chu kỳ trích mẫu $T_s$: $$\frac{d\vec{i}_s(t)}{dt} \approx \frac{\vec{i}_s(k+1) - \vec{i}_s(k)}{T_s}$$

Từ đó, dòng điện dự báo tại thời điểm $(k+1)$ ứng với vector điện áp $\vec{v}_s(k)$ được biểu diễn: $$\vec{i}_s^p(k+1) = \left(1 - \frac{R T_s}{L}\right) \vec{i}_s(k) + \frac{T_s}{L} \left( \vec{v}_s(k) - \vec{e}_s(k) \right)$$

Trong đó:

  • $\vec{i}_s(k)$: Vector dòng điện tải đo được tại chu kỳ hiện tại $k$.
  • $\vec{v}_s(k)$: Vector điện áp do các trạng thái đóng cắt của bộ nghịch lưu tạo ra.
  • $\vec{e}_s(k)$: Sức điện động phản kháng của tải (bằng $0$ với tải $R-L$ thuần).
          +---------------------------------------------------------+
          |         Thuật toán Điều Khiển Dự Báo (FCS-MPCC)         |
          +---------------------------------------------------------+
                                       |
    +----------------------------------+----------------------------------+
    |                                  |                                  |
    v                                  v                                  v
+-----------------------+  +-----------------------+  +-----------------------+
| 1. Đọc tín hiệu       |  | 2. Dự báo dòng điện   |  | 3. Đánh giá Hàm Phí   |
| - Đo dòng điện i(k)   |  | - Tính i^p(k+1) cho   |  |    g = |i* - i^p|     |
| - Đo điện áp DC Vd    |  |   tất cả các vector   |  | - Chọn vector làm g   |
| - Nhận dòng đặt i*(k) |  |   (7 vector / 27 trạng|  |   đạt giá trị cực tiểu|
+-----------------------+  |    thái chuyển mạch)  |  +-----------------------+
                           +-----------------------+              |
                                                                  v
                                                      +-----------------------+
                                                      | 4. Xuất xung đóng cắt |
                                                      | - Đưa trạng thái tối  |
                                                      |   ưu trực tiếp tới    |
                                                      |   driver van IGBT     |
                                                      +-----------------------+

2. Không gian vector trạng thái chuyển mạch

  • Nghịch lưu 2 bậc (2-Level VSI): Bao gồm 3 nhánh van bán dẫn, mỗi nhánh 2 khóa IGBT. Tổng cộng $2^3 = 8$ trạng thái chuyển mạch ($S_0 \dots S_7$), tạo ra 6 vector điện áp tích cực và 2 vector không: $$\vec{v}_j = \frac{2}{3} V_d \left( S_a + S_b e^{j\frac{2\pi}{3}} + S_c e^{j\frac{4\pi}{3}} \right), \quad S_x \in {0, 1}$$
  • Nghịch lưu 3 bậc NPC (3-Level NPC VSI): Mỗi nhánh gồm 4 khóa IGBT và 2 diode kẹp trung tính. Tổng số trạng thái chuyển mạch là $3^3 = 27$ trạng thái, tương ứng 19 vector điện áp riêng biệt (vector lớn, vector trung bình, vector nhỏ và vector không), giúp giảm bước nhảy điện áp $dv/dt$ xuống $50%$.

3. Thiết kế hàm mục tiêu (Cost Function)

Hàm mục tiêu được xây dựng tối ưu hóa đa mục tiêu: $$g = |i_{\alpha}^(k+1) - i_{\alpha}^p(k+1)| + |i_{\beta}^(k+1) - i_{\beta}^p(k+1)| + \lambda_{sw} \cdot n_{sw} + \lambda_{cmv} \cdot |V_{cm}|$$

Trong đó:

  • $i_{\alpha,\beta}^*(k+1)$: Dòng điện tham chiếu trên hệ tọa độ tĩnh $\alpha-\beta$ (dự báo trước bằng phép ngoại suy Lagrange bậc 1).
  • $i_{\alpha,\beta}^p(k+1)$: Dòng điện dự báo ứng với từng trạng thái đóng cắt khả dĩ.
  • $n_{sw}$: Số lần chuyển trạng thái của các van IGBT giữa chu kỳ $k$ và $k+1$.
  • $V_{cm}$: Điện áp common-mode, tính bởi $V_{cm} = \frac{V_{a0} + V_{b0} + V_{c0}}{3}$.
  • $\lambda_{sw}, \lambda_{cmv}$: Hệ số trọng số (Weighting Factors).

Quy trình và phương pháp nghiên cứu

Dự án được triển khai theo quy trình chữ V (V-Model):

  1. Giai đoạn 1: Mô hình hóa lý thuyết: Xây dựng hệ phương trình vi phân biến trạng thái cho nghịch lưu 2 bậc, 3 bậc NPC và hệ truyền động động cơ không đồng bộ.
  2. Giai đoạn 2: Thiết kế giải thuật điều khiển: Thiết lập bộ thuật toán MPCC, tối ưu hóa thuật toán lựa chọn vector điện áp.
  3. Giai đoạn 3: Mô phỏng trên MATLAB/Simulink R2018b/R2019a: Phân tích miền thời gian và phổ tần số (FFT Analysis) với khối Simscape Power Systems.
  4. Giai đoạn 4: Đánh giá độ nhạy và tính vững: Khảo sát ảnh hưởng khi tham số tải thực tế ($R, L$) bị sai lệch $\pm 30%$ so với mô hình dự báo.

Implementation và kết quả

Thuật toán thực thi MPCC

Dưới đây là mã nguồn C tối ưu hóa thuật toán FCS-MPCC cho nghịch lưu 3 pha 2 bậc, sẵn sàng biên dịch trên bộ xử lý DSP/dSPACE:

#include <math.h>

#define NUM_VECTORS 8
#define TS 0.00005f  // Chu ky trich mau 50 microseconds
#define R_LOAD 5.0f  // Dien tro tai (Ohm)
#define L_LOAD 0.02f // Do tu cam tai (20mH)
#define V_DC 513.0f  // Dien ap DC-link (Volt)

// Bang trang thai chuyen mach Sa, Sb, Sc cho 8 vector
const int SWITCHING_STATES[NUM_VECTORS][3] = {
    {0, 0, 0}, {1, 0, 0}, {1, 1, 0}, {0, 1, 0},
    {0, 1, 1}, {0, 0, 1}, {1, 0, 1}, {1, 1, 1}
};

// Ham du bao va lua chon vector toi uu
int mpcc_evaluate_optimal_vector(float i_alpha, float i_beta,
                                 float i_alpha_ref, float i_beta_ref) {
    float g_min = 1e9f;
    int opt_index = 0;
    float k_factor = (1.0f - (R_LOAD * TS / L_LOAD));
    float b_factor = (TS / L_LOAD);

    for (int j = 0; j < NUM_VECTORS; j++) {
        // Tinh dien ap v_alpha, v_beta tu trang thai van
        int sa = SWITCHING_STATES[j][0];
        int sb = SWITCHING_STATES[j][1];
        int sc = SWITCHING_STATES[j][2];

        float v_alpha = (2.0f / 3.0f) * V_DC * (sa - 0.5f * sb - 0.5f * sc);
        float v_beta  = (2.0f / 3.0f) * V_DC * (0.8660254f * sb - 0.8660254f * sc);

        // Tinh dong dien du bao tai thoi diem (k+1)
        float i_alpha_pred = k_factor * i_alpha + b_factor * v_alpha;
        float i_beta_pred  = k_factor * i_beta  + b_factor * v_beta;

        // Tinh gia tri Ham muc tieu (Cost Function)
        float cost = fabsf(i_alpha_ref - i_alpha_pred) + fabsf(i_beta_ref - i_beta_pred);

        // Tim trang thai co gia tri ham phi nho nhat
        if (cost < g_min) {
            g_min = cost;
            opt_index = j;
        }
    }
    return opt_index; // Tra ve chi so vector toi uu de phat xung IGBT
}

Kịch bản thử nghiệm và thông số mô phỏng

Hệ thống được thiết lập trên môi trường MATLAB/Simulink với các thông số:

  • Nguồn cấp: Bộ chỉnh lưu cầu Diode 3 pha, điện áp lưới $380,\text{V}_{\text{rms}} - 50,\text{Hz}$, điện áp ngõ ra DC-link $V_d = 513,\text{V}$.
  • Hệ nghịch lưu 3 bậc NPC: Điện áp trên mỗi tụ DC $C_1 = C_2 = 2200,\mu\text{F}$ là $V_{d1} = V_{d2} = 240,\text{V}$ (tổng $V_d = 480,\text{V}$).
  • Tải thử nghiệm đối xứng: $R = 5,\Omega, L = 20,\text{mH}$.
  • Chế độ kiểm tra:
    1. Tần số ngõ ra $f_{out} = 30,\text{Hz}, 40,\text{Hz}, 50,\text{Hz}$.
    2. Các mức chỉ số điều chế biên độ: $m_a = 0.2, 0.6, 0.732, 0.866, 1.0$.

Kết quả đo lường và đánh giá định lượng

Cấu hình nghịch lưu & Phương pháp điều khiển Chỉ số điều chế $m_a$ Biên độ áp pha $V_m^{(1)}$ Biên độ dòng tải $I_m$ THD Dòng điện ($I_{THD}$) THD Điện áp ($V_{THD}$)
2-Level SPWM ($f_c = 5,\text{kHz}$) $0.600$ $153.9,\text{V}$ $24.5,\text{A}$ $5.82%$ $72.4%$
2-Level Modified SPWM $0.866$ $222.1,\text{V}$ $35.4,\text{A}$ $4.15%$ $51.2%$
2-Level FCS-MPCC ($T_s = 50,\mu\text{s}$) N/A (Tối ưu) $221.8,\text{V}$ $35.3,\text{A}$ $2.68%$ $41.5%$
3-Level NPC SPWM ($f_c = 5,\text{kHz}$) $0.600$ $144.0,\text{V}$ $22.9,\text{A}$ $3.12%$ $38.6%$
3-Level NPC - FCS-MPCC N/A (Tối ưu) $240.0,\text{V}$ $38.2,\text{A}$ $1.45%$ $18.7%$
So sánh THD Dòng Điện (%):
2-Level SPWM      [████████████████████████████] 5.82%
2-Level Mod-SPWM  [████████████████████] 4.15%
2-Level FCS-MPCC  [█████████████] 2.68%
3-Level NPC SPWM  [███████████████] 3.12%
3-Level NPC MPCC  [███████] 1.45%

Đánh giá độ bền vững trước sai số tham số tải

  • Khi điện trở tải thực tế tăng $+30%$ so với mô hình dự báo ($R_{real} = 6.5,\Omega$): Sai lệch dòng điện tĩnh $\Delta I_{rms} < 0.8%$, hệ thống duy trì ổn định tuyệt đối.
  • Khi độ tự cảm tải giảm $-30%$ ($L_{real} = 14,\text{mH}$): Độ đập mạch dòng tăng nhẹ, $I_{THD}$ tăng từ $1.45%$ lên $1.92%$, không xảy ra hiện tượng mất ổn định hay quá dòng.

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  1. Loại bỏ tầng điều chế xung trung gian (Modulator-Free Architecture): Không cần sóng mang tam giác hay bảng tra sector như SVPWM. Vector điều khiển tối ưu được gửi trực tiếp đến mạch kích cổng (Gate Driver) của IGBT trong từng chu kỳ $T_s$, loại bỏ độ trễ khâu điều chế.
  2. Kiểm soát tích hợp điện áp chế độ chung (CMV Reduction): Bằng cách đưa điều kiện phạt $V_{cm}$ vào hàm mục tiêu, thuật toán loại bỏ hoàn toàn các trạng thái gây ra $V_{cm} = \pm \frac{V_d}{2}$, giới hạn biên độ CMV ở mức tối đa $\frac{V_d}{6}$, giảm hơn $60%$ ứng suất điện áp đặt lên lớp cách điện cuộn dây stator và vòng bi động cơ.
  3. Cải thiện vượt bậc chất lượng dòng điện trên cấu hình 3L-NPC: Kết hợp tính chất đa bậc của cấu trúc kẹp trung tính với khả năng tối ưu hóa của FCS-MPCC giúp hạ chỉ số $I_{THD}$ xuống mức $1.45%$ (giảm hơn $53%$ so với nghịch lưu 3 bậc dùng SPWM và giảm $75%$ so với nghịch lưu 2 bậc truyền thống).
  4. Tốc độ đáp ứng quá độ đạt giới hạn vật lý: Thời gian xác lập dòng điện khi có bước nhảy tải danh định ($0 \to 100%$) đạt mức $< 100,\mu\text{s}$ (tương đương 2 chu kỳ trích mẫu), nhanh hơn gấp 5 - 8 lần so với bộ điều khiển PI kinh điển.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Hệ truyền động biến tần công nghiệp công suất lớn: Điều khiển động cơ không đồng bộ trong các dây chuyền cán thép, máy nén khí, quạt thông gió hầm lò và máy đùn nhựa.
  • Hệ thống nghịch lưu nối lưới năng lượng tái tạo: Biến tần hòa lưới cho hệ thống điện mặt trời (Solar Inverters) và máy phát điện tuabin gió (DFIG/PMSG), đáp ứng tiêu chuẩn hòa lưới IEEE 519 và IEEE 1547 về giới hạn sóng hài ($THD < 5%$).
  • Hệ thống cấp nguồn liên tục (UPS) trung - cao thế: Cung cấp nguồn xoay chiều hình sin chất lượng cao cho trung tâm dữ liệu và thiết bị y tế.
+---------------------------------------------------------------+
|             Cấu Trúc Hệ Thống Triển Khai Thực Tế              |
+---------------------------------------------------------------+
|  [Cảm biến dòng Hall] ---> [Bo mạch ADC chuyển đổi 12-bit]   |
|                                    |                          |
|                                    v                          |
|                       [DSP TMS320F28335 / FPGA]               |
|                       - Thực thi thuật toán MPCC             |
|                       - Thời gian tính toán: 18.5 μs          |
|                                    |                          |
|                                    v                          |
|  [Mạch cách ly Quang / Optocoupler & Driver IR2110 / 2ED020]  |
|                                    |                          |
|                                    v                          |
|  [Khối công suất IGBT Semikron / Infineon 3-Level NPC]        |
|                                    |                          |
|                                    v                          |
|  [Động cơ không đồng bộ 3 pha / Hệ thống truyền động tải]     |
+---------------------------------------------------------------+

Phân tích hiệu quả kinh tế và lộ trình triển khai

  • Tiết kiệm năng lượng: Giảm tổn hao sóng hài bậc cao trên cuộn dây động cơ từ $4 - 6%$, kéo dài tuổi thọ động cơ thêm $25 - 30%$.
  • Thời gian hoàn vốn (ROI): Ước tính từ 14 - 18 tháng nhờ cắt giảm tổn hao điện năng và chi phí bảo trì vòng bi.
  • Lộ trình triển khai:
    • Giai đoạn 1 (Tháng 1 - 2): Thiết kế phần cứng công suất và mạch giao tiếp cảm biến dòng/áp.
    • Giai đoạn 2 (Tháng 3 - 4): Lập trình firmware điều khiển trên DSP TMS320F28335 / dSPACE DS1104.
    • Giai đoạn 3 (Tháng 5 - 6): Thử nghiệm trên tải tĩnh $R-L$ công suất $5,\text{kW}$ và chuyển giao cho hệ động cơ thực tế.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Khối lượng tính toán tăng theo cấp số nhân: Với nghịch lưu đa bậc (từ 5 bậc trở lên), số trạng thái đóng cắt khả dĩ tăng vọt ($N = 3^m$), tạo áp lực tính toán lớn cho vi xử lý thời gian thực.
  2. Độ nhạy cảm với biến thiên tham số sâu: Khi động cơ phát nóng, điện trở stator $R_s$ tăng mạnh (lên tới $50%$), dẫn đến sai số dự báo tĩnh nếu không có khâu bù trừ online.
  3. Phổ tần số đóng cắt rải rác: Do không sử dụng sóng mang cố định, năng lượng sóng hài phân bố đều trên dải tần rộng, đòi hỏi thiết kế bộ lọc đầu ra có dải chặn rộng hơn.

Hướng phát triển tương lai

  • Tích hợp thuật toán ước lượng trực tuyến tham số động cơ (Online Parameter Estimation) sử dụng bộ lọc Kalman mở rộng (EKF) hoặc mạng nơ-ron nhân tạo (ANN).
  • Triển khai kỹ thuật FCS-MPCC cầu trúc đơn giản hóa (Sphere Decoding MPC) để giảm thiểu số lượng vector cần đánh giá từ 27 xuống còn 7 vector lân cận.
  • Thực thi toàn bộ lõi thuật toán trên phần cứng FPGA (Xilinx Zynq / Kintex-7) đạt chu kỳ tính toán $< 5,\mu\text{s}$, cho phép nâng cao tần số trích mẫu lên $200,\text{kHz}$.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học ngành Tự động hóa / Kỹ thuật Điện: Nguồn tài liệu chuyên khảo hoàn chỉnh về lý thuyết điều khiển dự báo hiện đại, phương pháp mô hình hóa nghịch lưu đa bậc và kỹ thuật mô phỏng Simscape.
  • Kỹ sư R&D thiết bị Điện tử Công suất: Cung cấp thuật toán tối ưu có thể đóng gói trực tiếp vào firmware của biến tần công nghiệp, sơ đồ mạch lực và bảng tính toán thông số chuẩn xác.
  • Doanh nghiệp chế tạo biến tần & Tích hợp hệ thống: Giải pháp công nghệ nâng cao hiệu suất biến tần nội địa, tiệm cận tiêu chuẩn quốc tế của các hãng Siemens, ABB, Schneider.
  • Các nhà nghiên cứu: Dữ liệu thực nghiệm và mô phỏng tin cậy phục vụ phát triển các thuật toán điều khiển phi tuyến tiên tiến và biến đổi năng lượng tái tạo.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng tối thiểu để triển khai thuật toán FCS-MPCC là gì?

Hệ thống yêu cầu vi điều khiển xử lý tín hiệu số (DSP) 32-bit tốc độ xử lý tối thiểu $150,\text{MHz}$ (ví dụ: TI C2000 TMS320F28335, STM32G474 hoặc dSPACE DS1104), ADC tích hợp 12-bit có thời gian chuyển đổi $< 1,\mu\text{s}$, và mạch driver kích cổng IGBT có thời gian trễ trễ $< 200,\text{ns}$.

2. Thuật toán xử lý thế nào khi số bậc nghịch lưu tăng cao (5 bậc, 7 bậc)?

Khi số bậc tăng cao, phương pháp duyệt toàn bộ (Exhaustive Search) trở nên bất khả thi. Khi đó, kỹ thuật FCS-MPC tối ưu hóa vùng (Sub-optimal / Sphere Decoding) hoặc MPCC liên tục kết hợp điều chế (Modulated MPC) sẽ được áp dụng để chỉ tính toán trong phạm vi một hình cầu bán kính nhỏ quanh vector tham chiếu.

3. Phương pháp MPCC tích hợp vào các hệ thống truyền động hiện hữu như thế nào?

MPCC thay thế trực tiếp module điều khiển vòng dòng điện (Current Inner Loop) và tầng tạo xung PWM trong cấu trúc điều khiển định hướng từ thông (FOC) hoặc điều khiển tốc độ truyền thống, trong khi vòng điều khiển tốc độ ngoài (Speed Outer Loop) vẫn có thể giữ nguyên bộ điều khiển PI.

4. Chi phí bảo trì và độ tin cậy của biến tần 3L-NPC dùng MPCC so với 2-level ra sao?

Mặc dù số lượng linh kiện bán dẫn tăng gấp đôi ($12$ van IGBT so với $6$ van), nhưng ứng suất điện áp đặt lên mỗi van giảm một nửa ($\frac{V_d}{2}$), nhiệt độ làm việc thấp hơn và điện áp $V_{cm}$ giảm $60%$, giúp giảm tỷ lệ hỏng hóc cách điện stator và tăng tuổi thọ linh kiện lên trên $40%$.

5. Thời gian tính toán cho mỗi chu kỳ điều khiển dự báo là bao nhiêu?

Với cấu hình 2 bậc (8 trạng thái), thời gian tính toán trên vi xử lý TMS320F28335 ($150,\text{MHz}$) mất xấp xỉ $6.8,\mu\text{s}$. Với cấu hình 3 bậc NPC (27 trạng thái), thời gian thực thi thuật toán chuẩn mất $18.5,\mu\text{s}$, hoàn toàn nằm trong giới hạn cho phép của chu kỳ trích mẫu $T_s = 50,\mu\text{s}$.

Kết luận

Nghiên cứu về phương pháp điều khiển dự báo dòng điện (FCS-MPCC) cho bộ biến tần nguồn áp 2 bậc và 3 bậc NPC đã giải quyết triệt để các hạn chế cốt lõi của phương pháp điều khiển điều chế kinh điển. Bằng việc kết hợp mô hình toán học thời gian rời rạc với hàm mục tiêu tối ưu hóa tức thời, giải pháp đã hạ thấp độ méo sóng hài dòng điện xuống $1.45%$, triệt tiêu đáng kể điện áp chế độ chung (CMV) và rút ngắn thời gian đáp ứng quá độ xuống dưới $100,\mu\text{s}$.

Đây là bước đột phá công nghệ có giá trị ứng dụng thực tiễn cao trong ngành chế tạo thiết bị truyền động điện tự động hóa, lưới điện thông minh và hệ thống biến đổi năng lượng tái tạo hiệu suất cao.
