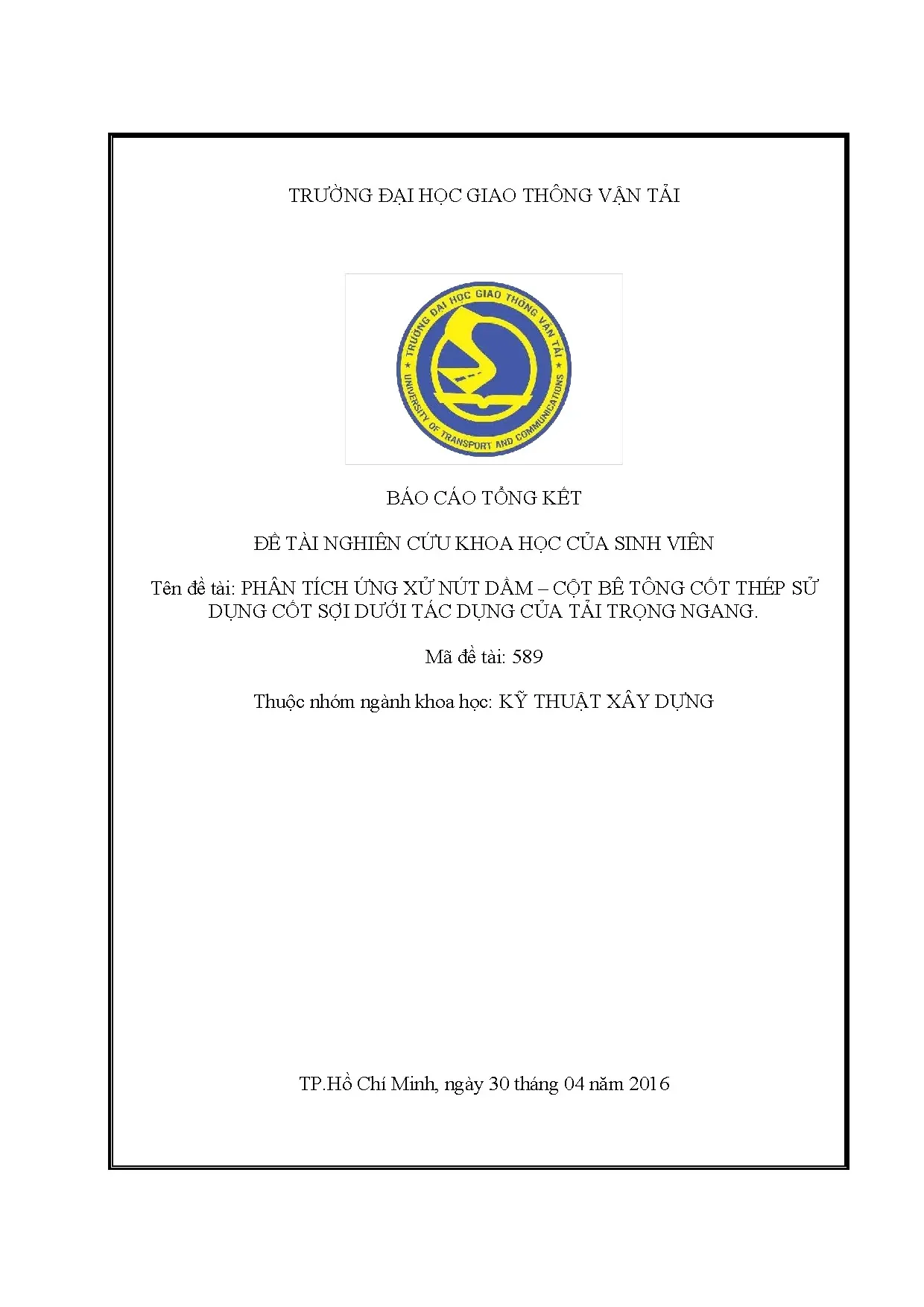

Phân Tích Ứng Xử Nút Dầm-Cột Bê Tông Cốt Thép Sử Dụng Cốt Sợi

Tài liệu nghiên cứu Phân tích ứng xử nút dầm cột bê tông cốt thép sử dụng cốt sợi dưới tác dụng của tải trọng ngang đề, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Phan Văn Ninh
• Người hướng dẫn: Đoàn Tấn Thi
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Kỹ Thuật Xây Dựng
• Đề tài: Phân Tích Ứng Xử Nút Dầm-Cột Bê Tông Cốt Thép Dưới Tải Trọng Ngang
• Loại tài liệu: Báo Cáo Tổng Kết Đề Tài Nghiên Cứu Khoa Học
• Năm xuất bản: 2016
• Địa điểm: TP.Hồ Chí Minh

Mục lục chi tiết

• PHẦN MỞ ĐẦU
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. TỔNG QUAN NGHIÊN CỨU
• 1.1.1. Sơ lược về bê tông sợi thép
• 1.1.2. Nghiên cứu thực nghiệm nút dầm-cột có sử dụng sợi thép
• 1.1.3. Nghiên cứu ứng xử nút dầm-cột bằng phương pháp phần tử hữu hạn
• 1.1.4. Tình hình nghiên cứu ứng dụng sợi thép trong nước
• 1.2. MỤC TIÊU, Ý NGHĨA VÀ NỘI DUNG NGHIÊN CỨU
• 1.2.1. Mục tiêu nghiên cứu
• 1.2.2. Ý nghĩa nghiên cứu
• 1.2.2.1. Ý nghĩa khoa học
• 1.2.2.2. Ý nghĩa thực tiễn
• 1.2.3. Nội dung nghiên cứu
• 1.3. MÔ HÌNH PHẦN TỬ HỮU HẠN
• 1.3.1. Mô hình phần tử, ràng buộc, điều kiện biên, điều kiện tải trọng, phi tuyến vật liệu và hình học
• 1.3.1.1. Phần tử khối
• 1.3.1.2. Phần tử thanh
• 1.3.1.3. Điều kiện biên
• 1.3.1.4. Điều kiện tải trọng
• 1.3.1.5. Phi tuyến vật liệu và phi tuyến hình học
• 1.3.2. Mô hình vật liệu
• 1.3.2.1. Mô hình phá hoại của bê tông
• 1.3.2.2. Bê tông thường
• 1.3.2.3. Bê tông sợi thép
• 1.3.2.4. Cốt thép thanh
• 1.4. Phương pháp giải
• 1.4.1. Giải bài toán phi tuyến trong Abaqus
• 1.4.2. Bước, bước tăng tải, và bước lặp (Steps, increments, and iterations)
• 1.4.3. Sự hội tụ (convergence)
• 1.5. Kết quả mô phỏng
• 1.5.1. Đặc trưng hình học
• 1.5.2. Đặc trưng vật liệu
• 1.5.3. So sánh kết quả
• 1.6. MÔ HÌNH THANH CHỐNG GIẰNG
• 1.6.1. Định nghĩa nút-Thanh giằng-Thanh chống
• 1.6.2. Các bước tính toán mô hình giàn ảo
• 1.6.3. Phân tích lực tại nút
• 1.6.4. Mô hình thanh chống-giằng
• 1.6.5. Kiểm chứng và nhận xét
• 1.7. KẾT LUẬN VÀ KIẾN NGHỊ
• Danh mục hình ảnh
• Danh mục bảng biểu

Tóm tắt

I. Tổng Quan Về Ứng Xử Nút Dầm Cột Bê Tông Cốt Thép

Nút khung bê tông cốt thép (BTCT) là điểm yếu trong kết cấu nhà cao tầng, đặc biệt khi chịu tải trọng ngang như động đất. Phá hoại nút khung dẫn đến sụp đổ công trình do mất ổn định hệ cột. Các tiêu chuẩn thiết kế yêu cầu tính toán cốt thép đai, cốt thép dọc và kiểm tra khả năng chịu cắt của nút. Mục tiêu là đảm bảo phá hoại xảy ra ở dầm ngoài nút, bảo vệ nút. Nghiên cứu này sử dụng phương pháp phần tử hữu hạn (PTHH) để mô phỏng ứng xử nút khung BTCT có sợi thép. Kết quả PTHH được so sánh với thực nghiệm để kiểm tra độ chính xác. Ảnh hưởng của hàm lượng thép đai, sợi thép và lực dọc được khảo sát. Mô hình thanh chống-giằng đơn giản được đề xuất để mô phỏng và dự đoán khả năng chịu lực của nút khung BTCT dùng sợi thép dưới tải trọng ngang. Các nghiên cứu về ứng xử nút khung bê tông cốt thép còn hạn chế, do đó nghiên cứu này cung cấp thêm hiểu biết mới về ứng xử nút dầm-cột bê tông sợi thép.

1.1. Tầm quan trọng của nút dầm cột trong kết cấu

Nút dầm cột là vị trí tập trung ứng suất cao, đặc biệt khi chịu tải trọng động đất hoặc gió bão. Sự phá hoại tại nút có thể gây ra sụp đổ dây chuyền cho toàn bộ công trình. Do đó, việc nghiên cứu và đảm bảo khả năng chịu lực của nút dầm cột là vô cùng quan trọng. Nút khung dầm cột cần được thiết kế để đảm bảo độ dẻo dai và khả năng chịu lực cao.

1.2. Các yếu tố ảnh hưởng đến ứng xử nút khung

Nhiều yếu tố ảnh hưởng đến ứng xử nút khung bê tông cốt thép, bao gồm: cường độ bê tông, hàm lượng cốt thép, loại cốt thép, hình dạng nút, tải trọng tác dụng và điều kiện môi trường. Việc xem xét đầy đủ các yếu tố này là cần thiết để có một thiết kế nút khung an toàn và hiệu quả. Ảnh hưởng của cốt thép đai và ảnh hưởng của cường độ bê tông là hai yếu tố quan trọng cần được xem xét.

II. Bê Tông Sợi Thép Giải Pháp Tối Ưu Cho Nút Khung BTCT

Bê tông cốt sợi là loại bê tông đặc biệt, trộn xi măng, cốt liệu, nước, phụ gia và sợi gia cường. Sợi phân tán ngẫu nhiên hoặc liên tục, cải thiện tính chất bê tông, phù hợp cho công trình yêu cầu chịu kéo, uốn, va đập, dẻo dai và ít co ngót. Dưới lực kéo, bê tông sợi thép phá hoại khi sợi thép đứt gãy hoặc tuột khỏi bê tông. Sợi thép dài 7-80mm, tỉ lệ dài/đường kính 20-100, có dạng thẳng, gờ hoặc lượn sóng. Khả năng bám dính và cường độ là hai đặc tính quan trọng. Sợi thép nhỏ phân bố trong bê tông tăng độ bền nén, kéo, uốn, xoắn, cắt, tăng độ dẻo, dai, giảm tính giòn, giảm biến dạng do co ngót và từ biến. So với bê tông thường, sợi thép 1.5% không tăng nhiều cường độ nén (0-15%), nhưng tăng đáng kể cường độ kéo (30-40%). Khả năng kháng cắt tăng đến 30% với 1% sợi thép. Bê tông cốt sợi là giải pháp hiệu quả để tăng cường khả năng chịu lực nút khung.

2.1. Ưu điểm vượt trội của bê tông sợi thép

Bê tông sợi thép có nhiều ưu điểm so với bê tông truyền thống, bao gồm: tăng cường độ chịu kéo, tăng độ dẻo dai, giảm co ngót, tăng khả năng chống nứt và cải thiện khả năng chịu va đập. Độ cứng nút khung được cải thiện đáng kể khi sử dụng bê tông sợi thép.

2.2. Cơ chế làm việc của sợi thép trong bê tông

Sợi thép trong bê tông hoạt động như các cầu nối, liên kết các vết nứt nhỏ và ngăn chặn sự phát triển của chúng. Khi bê tông bị kéo, sợi thép sẽ chịu lực kéo và truyền lực này đến các vùng bê tông xung quanh, giúp phân tán ứng suất và tăng cường khả năng chịu lực của vật liệu. Liên kết dính giữa bê tông và cốt thép được tăng cường nhờ sợi thép.

III. Phương Pháp Phần Tử Hữu Hạn PTHH Phân Tích Nút Khung

Nghiên cứu này áp dụng phương pháp phần tử hữu hạn (PTHH) để mô phỏng và phân tích ứng xử của nút khung BTCT có sử dụng sợi thép. Kết quả từ phương pháp PTHH bước đầu được so sánh với kết quả thực nghiệm để kiểm tra tính chính xác của phương pháp. Dựa vào phương pháp này, sau đó ảnh hưởng của các tham số như hàm lượng thép đai, hàm lượng sợi thép và giá trị lực dọc đối với sự làm việc của nút sẽ được khảo sát chi tiết. Mô hình phần tử hữu hạn nút khung cho phép đánh giá chi tiết ứng xử phi tuyến nút khung.

3.1. Xây dựng mô hình PTHH cho nút dầm cột

Việc xây dựng mô hình PTHH đòi hỏi sự chính xác trong việc mô tả hình học, vật liệu và điều kiện biên. Các phần tử khối được sử dụng để mô phỏng bê tông, trong khi các phần tử thanh được sử dụng để mô phỏng cốt thép. Phần mềm phân tích nút khung như Abaqus được sử dụng để giải bài toán.

3.2. Kiểm chứng mô hình PTHH bằng thực nghiệm

Để đảm bảo độ tin cậy của mô hình PTHH, kết quả mô phỏng cần được so sánh và kiểm chứng với kết quả thực nghiệm. Sự phù hợp giữa hai kết quả này sẽ chứng minh tính chính xác của mô hình và cho phép sử dụng nó để dự đoán khả năng chịu lực nút khung.

IV. Mô Hình Thanh Chống Giằng Dự Đoán Khả Năng Chịu Lực

Mô hình thanh chống-giằng đơn giản được đề xuất để mô phỏng ứng xử và dự đoán khả năng chịu lực của nút khung BTCT dùng sợi thép chịu tác dụng của tải trọng ngang. Mô hình này dựa trên việc thay thế nút khung bằng một hệ giàn ảo, trong đó các thanh chống đại diện cho vùng chịu nén và các thanh giằng đại diện cho vùng chịu kéo. Mô hình thanh chống giằng là công cụ hữu hiệu để kiểm toán nút khung theo tiêu chuẩn.

4.1. Nguyên tắc cơ bản của mô hình thanh chống giằng

Mô hình thanh chống giằng dựa trên nguyên tắc cân bằng lực và tương thích biến dạng. Các lực tác dụng lên nút khung được phân tích và chuyển thành các lực dọc trục trong các thanh chống và thanh giằng. Định nghĩa nút-Thanh giằng-Thanh chống là bước quan trọng trong quá trình xây dựng mô hình.

4.2. Các bước tính toán mô hình giàn ảo

Quá trình tính toán mô hình giàn ảo bao gồm các bước sau: xác định hình dạng và kích thước của giàn, phân tích lực tại các nút, xác định ứng suất trong các thanh và kiểm tra điều kiện bền. Phân tích lực tại nút là bước quan trọng để đảm bảo cân bằng lực.

V. Ứng Dụng Thực Tiễn và Kết Quả Nghiên Cứu Về Nút Khung

Kết quả mô phỏng nút biên trong khung bê tông cốt thép có và không sợi thép dưới tác dụng của tải trọng ngang dựa trên phần mềm Abaqus cho kết quả phù hợp với thực nghiệm. Vì vậy, phương pháp mô phỏng cùng với mô hình vật liệu sử dụng trong nghiên cứu này có thể hỗ trợ hiệu quả cho nghiên cứu và đánh giá tác động của tải trọng ngang đối với nút khung, giúp tiết kiệm thời gian và chi phí. Mô hình thanh chống-giằng đề xuất dự đoán khả năng chịu lực của nút khung bê tông cốt thép dưới tác dụng của tải ngang chính xác so với kết quả thực nghiệm. Trong trường hợp nút khung sử dụng sợi thép, ứng suất cho phép trong thanh chống bê tông lấy bằng 0.4 fc' giúp phản ánh chính xác và hợp lý hơn khả năng làm việc thực tế của bê tông sợi thép. Tuy nhiên, do sự hạn chế về số lượng mẫu thí nghiệm khảo sát cho tới hiện nay, rất cần thêm các nghiên cứu nữa (đặc biệt là các nghiên cứu thực nghiệm) nhằm khẳng định giá trị ứng xuất này. Ứng dụng thực tiễn nút khung rất đa dạng, từ nhà cao tầng đến cầu.

5.1. So sánh kết quả mô phỏng và thực nghiệm

Việc so sánh kết quả mô phỏng và thực nghiệm là bước quan trọng để đánh giá độ tin cậy của mô hình. Sự phù hợp giữa hai kết quả này sẽ chứng minh tính chính xác của mô hình và cho phép sử dụng nó để dự đoán ứng xử phá hoại của nút khung.

5.2. Đánh giá ảnh hưởng của các yếu tố đến ứng xử nút

Nghiên cứu này đánh giá ảnh hưởng của các yếu tố như hàm lượng sợi thép, hàm lượng cốt thép đai và lực dọc trục đến ứng xử nút khung. Kết quả cho thấy rằng sợi thép có tác dụng cải thiện đáng kể khả năng chịu lực và độ dẻo dai của nút.

VI. Kết Luận và Hướng Nghiên Cứu Về Ứng Xử Nút Dầm Cột

Nghiên cứu này đã thành công trong việc mô phỏng và phân tích ứng xử của nút dầm cột bê tông cốt thép dưới tác dụng của tải trọng ngang bằng phương pháp phần tử hữu hạn và mô hình thanh chống-giằng. Kết quả nghiên cứu cung cấp thêm những hiểu biết mới về ứng xử của nút dầm-cột bê tông sợi thép và làm tiền đề cho việc tính toán thiết kế, ứng dụng vào thực tiễn. Cần có thêm nhiều nghiên cứu thực nghiệm để khẳng định giá trị ứng suất cho phép trong thanh chống bê tông khi sử dụng sợi thép. Giải pháp tăng cường nút khung cần được nghiên cứu sâu hơn.

6.1. Tóm tắt kết quả nghiên cứu chính

Nghiên cứu đã chứng minh tính hiệu quả của việc sử dụng sợi thép trong nút dầm cột để cải thiện khả năng chịu lực và độ dẻo dai. Mô hình PTHH và mô hình thanh chống-giằng đã được kiểm chứng và có thể sử dụng để dự đoán khả năng chịu lực nút khung.

6.2. Đề xuất hướng nghiên cứu tiếp theo

Cần có thêm nhiều nghiên cứu thực nghiệm để đánh giá ảnh hưởng của các yếu tố khác nhau đến ứng xử nút dầm cột, đặc biệt là các yếu tố liên quan đến điều kiện môi trường và tải trọng động. Phân tích độ tin cậy nút khung cũng là một hướng nghiên cứu quan trọng.

Nội dung chính

Phân Tích Ứng Xử Nút Dầm – Cột Bê Tông Cốt Thép Sử Dụng Cốt Sợi Dưới Tác Dụng Của Tải Trọng Ngang: Tiếp Cận Mô Phỏng Số & Mô Hình Thanh Chống - Giằng

---

Tóm tắt nghiên cứu

Nút dầm – cột bê tông cốt thép (BTCT) là khu vực xung yếu chịu trạng thái ứng suất cắt và uốn phức tạp nhất trong khung kết cấu công trình chịu tác động của tải trọng ngang như động đất hay gió bão. Nghiên cứu tập trung giải quyết câu hỏi trọng tâm: Làm thế nào để nâng cao khả năng kháng cắt, độ dẻo dai và giảm thiểu mật độ cốt thép đai cục bộ tại nút dầm – cột bằng giải pháp bổ sung cốt sợi thép?

Bằng phương pháp mô phỏng số phần tử hữu hạn (PTHH) 3D phi tuyến trên phần mềm Abaqus kết hợp lý thuyết mô hình thanh chống – giằng (Strut-and-Tie Model – STM), đề tài khảo sát toàn diện tương tác giữa hàm lượng sợi thép, cốt đai và lực dọc trục tác động lên nút biên. Kết quả mô phỏng số cho thấy độ tương đồng rất cao với thực nghiệm (sai số tải trọng cực hạn chỉ khoảng 11.6%), chứng minh sợi thép nâng cao đáng kể cường độ chịu kéo (+30% đến 40%), hạn chế phát triển vết nứt chéo và cải thiện khả năng hấp thụ năng lượng. Đồng thời, nghiên cứu đã chuẩn hóa ứng suất cho phép của thanh chống bê tông trong mô hình STM ở mức $0.4 f'_c$, cung cấp công cụ tính toán giải tích tin cậy và mở ra giải pháp thi công tối ưu giảm tắc nghẽn cốt thép tại nút khung công trình cao tầng.

---

Bối cảnh và tầm quan trọng

Thực trạng kỹ thuật và rào cản thi công nút khung

Trong kết cấu nhà cao tầng chịu tải trọng ngang rung lắc do động đất hoặc gió bão, nút khung dầm – cột là bộ phận chịu lực xung yếu nhất. Thực tế sau các thảm họa động đất (như tại Đài Loan hay Kocaeli – Thổ Nhĩ Kỳ) cho thấy, sự phá hoại giòn tại nút khung thường dẫn đến mất ổn định hệ cột và gây sụp đổ toàn bộ công trình.

Để bảo đảm tính dẻo dai và khả năng kháng chấn, các tiêu chuẩn thiết kế quốc tế khắt khe như ACI 352R-02, ACI 318R, NZS-3101 hay AIJ đều bắt buộc bố trí mật độ cốt thép đai và cốt thép dọc neo giữ rất dày đặc trong vùng lõi nút. Điều này dẫn đến hiện tượng "nghẽn cốt thép" nghiêm trọng, gây cản trở quá trình đổ và đầm bê tông, dễ phát sinh rỗ tổ ong, làm suy giảm phẩm chất bê tông thực tế tại khu vực quan trọng nhất của khung chịu lực.

Khoảng trống nghiên cứu và tính cấp thiết

Bê tông cốt sợi thép (Steel Fiber Reinforced Concrete - SFRC) là vật liệu tiên tiến có khả năng khắc phục nhược điểm giòn của bê tông thường nhờ hiệu ứng "bắt cầu" (fiber bridging) của các sợi thép ngẫu nhiên, giúp tăng cường độ chịu kéo, chịu cắt và tính dẻo dai sau nứt.

Mặc dù tiềm năng rất lớn, các nghiên cứu chuyên sâu về ứng xử nút khung bê tông cốt sợi thép chịu tải ngang ở Việt Nam và trên thế giới vẫn còn hạn chế. Đa số các công thức hiện hành mang tính thuần túy thống kê từ các mẫu thí nghiệm riêng lẻ, thiếu vắng mô hình cơ học giải tích phản ánh đúng bản chất truyền lực thực tế. Do đó, việc xây dựng mô hình phần tử hữu hạn 3D chính xác cùng mô hình thanh chống – giằng chuyên biệt cho nút dầm – cột bê tông sợi thép là nhiệm vụ có tính thời sự và giá trị ứng dụng cao.

---

Methodology và phương pháp tiếp cận

Nghiên cứu kết hợp hai phương pháp chủ đạo: Phân tích số mô phỏng phần tử hữu hạn phi tuyến và Xây dựng mô hình cơ học thanh chống – giằng.

+---------------------------------------------------------------------------------+
|                        QUY TRÌNH PHƯƠNG PHÁP NGHIÊN CỨU                         |
+---------------------------------------------------------------------------------+
|  1. MÔ PHỎNG SỐ PHI TUYẾN 3D (ABAQUS)                                           |
|     - Bê tông: Phần tử khối C3D8R (Solid 8 nút, tích phân thu gọn)              |
|     - Cốt thép: Phần tử thanh dàn T3D2 (Truss 3D 2 nút)                         |
|     - Ràng buộc: Embedded Element (nhúng thép), Surface-based Tie & Coupling    |
|     - Vật liệu: Concrete Damaged Plasticity (CEB FIB Model / Ezeldin-Balaguru)  |
|     - Lời giải: Thuật toán Newton-Raphson, xét phi tuyến hình học P-Delta       |
+---------------------------------------------------------------------------------+
|  2. MÔ HÌNH HÓA THANH CHỐNG - GIẰNG (STRUT-AND-TIE MODEL - STM)                 |
|     - Thiết lập hệ giàn ảo mô phỏng cơ chế truyền lực qua nút                   |
|     - Nhận diện các nút CCC, CCT và trường ứng suất nén (hình chai, quạt)       |
|     - Hiệu chỉnh ứng suất cho phép của thanh chống bê tông sợi thép: 0.4 f'c    |
|     - Xác định bề rộng hiệu dụng của thanh chống xiên và thanh giằng thép       |
+---------------------------------------------------------------------------------+
|  3. KIỂM CHỨNG THỰC NGHIỆM                                                      |
|     - Đối chiếu đường cong Ứng suất - Chuyển vị mẫu M1 (thường) & M2 (cốt sợi)   |
|     - Tải trọng cực hạn mô phỏng đạt độ chính xác cao (sai số ~11.6%)           |
+---------------------------------------------------------------------------------+

1. Phân tích mô hình phần tử hữu hạn (Abaqus 3D)

• Lưới phần tử và điều kiện tương tác:
  • Bê tông và tấm đệm thép: Sử dụng phần tử khối C3D8R (8 nút tích phân thu gọn) nhằm triệt tiêu hiện tượng khóa cắt (shear locking), tối ưu hóa thời gian tính toán trong bài toán 3D phức tạp.
  • Cốt thép: Sử dụng phần tử thanh T3D2 (2 nút, thuần chịu kéo/nén).
  • Kỹ thuật liên kết: Áp dụng kỹ thuật nhúng Embedded Element Technique để mô phỏng tương tác dính kết giữa cốt thép và bê tông chủ. Ràng buộc tiếp xúc Tie dùng cho bề mặt giữa các loại bê tông và tấm đệm gối tựa; ràng buộc Coupling liên kết điểm đặt lực tập trung với diện tích truyền tải để ngăn ứng suất cục bộ.
• Mô hình hóa ứng xử vật liệu phi tuyến:
  • Bê tông thường: Ứng xử chịu nén phi tuyến và suy giảm độ bền (strain softening) theo mô hình tiêu chuẩn CEB FIB Model Code (2010). Ứng xử chịu kéo áp dụng mô hình Tension Stiffening.
  • Bê tông cốt sợi thép: Quan hệ ứng suất – biến dạng khi nén và kéo sau nứt được mô hình hóa theo lý thuyết của Ezeldin & Balaguru (1992) kết hợp hệ số hình dạng sợi $\alpha_f$ (Wang, 2006) và biến dạng cực hạn $\varepsilon_{cfu} = 0.005$ (Jo et al., 2001).
  • Cốt thép thanh: Áp dụng mô hình đàn dẻo song tuyến tính có xét đến hiện tượng tái bền (strain hardening).
• Thuật toán giải phi tuyến: Sử dụng phương pháp lặp Newton-Raphson, tự động điều chỉnh bước tăng tải (step increments) với tiêu chuẩn hội tụ lực dư $R_a \le 0.5%$ và sai số chuyển vị hiệu chỉnh $c_a \le 1%$, đồng thời kích hoạt phân tích phi tuyến hình học xét hiệu ứng $P-\Delta$.

2. Mô hình thanh chống – giằng (Strut-and-Tie Model)

Xây dựng cơ cấu giàn ảo truyền lực nội tại qua nút khung biên:

• Thanh chống nén ($C_c$): Mô phỏng vùng bê tông chịu nén dạng thanh chống xiên trực tiếp kết nối các góc đối diện của nút.
• Thanh giằng kéo ($T_s$): Thể hiện vai trò chịu kéo của cốt thép dọc dầm, cột và cốt thép đai trong nút.
• Nút (Nodes): Phân tích và kiểm tra các nút $CCC$ (Nén-Nén-Nén) và $CCT$ (Nén-Nén-Kéo) để đảm bảo không xảy ra vỡ vụn bê tông trước khi thép chảy dẻo.

---

Phát hiện chính và phân tích kết quả

Chỉ tiêu đánh giá	Mẫu M1 (BTCT Thường)	Mẫu M2 (BT Cốt Sợi Thép)	Mức độ cải thiện / Nhận xét
Cường độ nén quy đổi ($f'_c$)	$22.3\text{ MPa}$	$25.5\text{ MPa}$	Tăng nhẹ ($\sim 14.3%$)
Cường độ kéo khi uốn ($f_{ct}$)	$1.75\text{ MPa}$	$2.50\text{ MPa}$	Tăng vượt trội ($\mathbf{+42.8%}$)
Biến dạng nén cực hạn ($\varepsilon_{cu}$)	$0.0035$	$0.0050$	Tăng tính dẻo ($\mathbf{+42.8%}$)
Tải trọng cực hạn mô phỏng so với TN	Sai số $11.6%$	Sai số $11.6%$	Mô hình số đạt độ tin cậy cao
Khả năng tiêu tán năng lượng	Giảm nhanh sau nứt	Duy trì cao sau nứt	Nhờ cơ chế liên kết cầu sợi
Bề rộng và hình thái vết nứt	Vết nứt tập trung, mở rộng	Phân tán nhiều vết nứt nhỏ	Hạn chế phá hoại cắt giòn

1. Nâng cao vượt bậc cường độ chịu kéo và khả năng kháng cắt

Sự xuất hiện của sợi thép với hàm lượng thích hợp ($1.0% - 2.0%$) không làm tăng quá nhiều cường độ nén nhưng làm tăng vọt cường độ chịu kéo của bê tông từ $1.75\text{ MPa}$ lên $2.50\text{ MPa}$ ($>40%$). Điều này đóng vai trò quyết định trong việc nâng cao khả năng kháng nứt cắt ban đầu và tăng khả năng chịu tải cực hạn của nút khung dưới tác dụng của tải trọng ngang.

2. Cải thiện độ dẻo và năng lượng tiêu tán

Ở các mẫu nút sử dụng bê tông thường (M1), ngay sau khi đạt lực cực hạn, đường cong ứng suất – chuyển vị sụt giảm dốc đứng do sự phát triển mất kiểm soát của vết nứt chéo tại vùng lõi nút (phá hoại giòn). Ngược lại, mẫu bê tông cốt sợi (M2) duy trì nhánh suy giảm êm thuận, độ võng và chuyển vị giới hạn gia tăng rõ rệt, diện tích bao bọc bởi đường cong tải trọng – chuyển vị lớn hơn, đồng nghĩa với khả năng hấp thụ và tiêu tán năng lượng động đất vượt bậc.

Ứng suất (MPa)
  0       20         40         60        80

3. Tối ưu hóa việc bố trí cốt đai kháng chấn

Nhờ khả năng truyền ứng suất kéo qua khe nứt của sợi thép phân tán ngẫu nhiên, sự phụ thuộc vào cốt đai trong nút giảm đi đáng kể. Các kết quả phân tích chỉ ra rằng, khi sử dụng bê tông sợi thép, khoảng cách cốt đai trong nút dầm – cột có thể nới rộng từ $102\text{ mm}$ lên $152\text{ mm}$ hoặc thậm chí $203\text{ mm}$ mà nút vẫn đảm bảo đầy đủ khả năng chịu lực cắt và độ dẻo theo yêu cầu kháng chấn.

4. Chuẩn hóa ứng suất thanh chống trong mô hình STM

Một phát hiện quan trọng trong lý thuyết tính toán giàn ảo: Đối với nút dầm – cột sử dụng bê tông cốt sợi thép, việc xác lập ứng suất nén cho phép trong thanh chống bê tông bằng: $$f_{ce} = 0.4 f'_c$$ giúp mô hình thanh chống – giằng phản ánh sát thực tế làm việc cơ học của bê tông sợi, tạo ra công thức dự đoán tải trọng kháng cắt vừa an toàn, vừa không lãng phí vật liệu.

---

Đóng góp khoa học và ứng dụng thực tiễn

Đóng góp về mặt lý thuyết và phương pháp luận

1. Hoàn thiện mô hình vật liệu trong PTHH 3D: Xây dựng thành công bộ thông số phi tuyến toàn diện cho bê tông cốt sợi thép trong môi trường Abaqus, kết hợp chính xác giữa mô hình phá hoại dẻo và đặc trưng kéo sau nứt.
2. Cơ sở khoa học cho mô hình thanh chống – giằng mở rộng: Bổ sung luận cứ định lượng cho việc áp dụng phương pháp STM (vốn chỉ quy định cho BTCT truyền thống trong ACI 318) sang cho kết cấu bê tông cốt sợi chịu tải ngang.

Ý nghĩa thực tiễn đối với ngành xây dựng

• Tháo gỡ điểm nghẽn thi công nút khung: Giảm bớt số lượng cốt đai trong nút mà không suy giảm khả năng chịu lực, giúp quá trình đổ bê tông thông suốt, loại bỏ khuyết tật rỗ tổ ong, tăng độ đặc chắc cho nút dầm – cột.
• Nâng cao chất lượng kháng chấn công trình: Tăng cường độ dẻo dai toàn hệ kết cấu, ngăn chặn nguy cơ sụp đổ tầng mềm (soft-story collapse) khi xảy ra động đất mạnh hoặc bão giật cấp cao.
• Tiết kiệm chi phí và thời gian thi công: Giảm khối lượng gia công uốn, buộc thép đai phức tạp tại các điểm giao cắt dầm – cột, rút ngắn tiến độ thi công phần thô của công trình.

---

Đối tượng quan tâm và lợi ích ứng dụng

• Kỹ sư thiết kế kết cấu: Sở hữu phương pháp tính toán bán giải tích thanh chống – giằng đơn giản, tiện lợi để kiểm tra nhanh khả năng kháng cắt của nút khung khi sử dụng vật liệu bê tông cốt sợi.
• Nhà thầu thi công & Quản lý dự án: Giải quyết triệt để vấn đề thi công bê tông tại vùng giao thoa cốt thép dày đặc, bảo đảm chất lượng nghiệm thu kết cấu thực tế.
• Các nhà nghiên cứu & Học viên chuyên ngành Xây dựng: Cung cấp tài liệu tham khảo chuẩn xác về quy trình mô phỏng phi tuyến nâng cao trên Abaqus (xét cả phi tuyến vật liệu và phi tuyến hình học).
• Cơ quan xây dựng tiêu chuẩn: Dữ liệu nghiên cứu là nguồn tham khảo thực chứng hữu ích để cập nhật các hướng dẫn thiết kế bê tông cốt sợi trong tiêu chuẩn thiết kế kháng chấn tại Việt Nam.

---

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Sử dụng bê tông cốt sợi thép giúp cải thiện đáng kể ứng xử dẻo dai và khả năng kháng cắt của nút dầm – cột dưới tác động của tải trọng ngang. Nghiên cứu đã chứng minh có thể giảm đáng kể mật độ thép đai trong nút mà vẫn đảm bảo an toàn kết cấu, đồng thời đề xuất mức ứng suất tính toán cho thanh chống bê tông trong mô hình STM là $0.4 f'_c$.

2. Phương pháp mô phỏng số trong Abaqus có điểm gì đặc biệt?

Nghiên cứu sử dụng phần tử khối C3D8R kết hợp phần tử thanh T3D2 qua kỹ thuật Embedded Element, xét đồng thời phi tuyến vật liệu (theo mô hình nén CEB FIB/Ezeldin-Balaguru, mô hình kéo sau nứt Tension Stiffening) và phi tuyến hình học (hiệu ứng $P-\Delta$), giúp mô phỏng chính xác sự suy giảm độ cứng và cơ chế phá hoại của nút.

3. Kết quả của nghiên cứu có thể tổng quát hóa cho mọi loại nút khung không?

Mô hình mô phỏng số có tính tổng quát cao cho các nút dầm – cột chịu lực ngang. Tuy nhiên, công thức thanh chống – giằng với hệ số $0.4 f'_c$ mới được kiểm chứng chủ yếu trên nút biên. Cần thêm các nghiên cứu thực nghiệm mở rộng trên nút giữa và nút góc để chuẩn hóa toàn diện cho mọi dạng hình học nút khung.

4. Các bước nghiên cứu tiếp theo nên tập trung vào hướng nào?

Cần mở rộng khảo sát thực nghiệm và mô phỏng dưới tác động của tải trọng đổi chiều chu kỳ lặp (Cyclic/Seismic loading) mô phỏng động đất thực tế, đồng thời nghiên cứu tác động của các hình dạng sợi thép khác nhau (dạng có ngàm móc hai đầu, lượn sóng, sợi dẹt) đến độ bám dính cục bộ.

5. Lợi ích thực tế lớn nhất khi áp dụng bê tông sợi thép vào nút khung là gì?

Lợi ích lớn nhất là giải quyết triệt để tình trạng "nghẽn thép" tại nút khung trong các tòa nhà cao tầng, tạo thuận lợi tối đa cho việc đổ và đầm bê tông đặc chắc, đồng thời tăng cường độ dẻo dai kháng chấn cho toàn bộ công trình.

---

Kết luận

Nghiên cứu đã làm sáng tỏ cơ chế làm việc phức tạp của nút dầm – cột bê tông cốt thép sử dụng cốt sợi dưới tác dụng của tải trọng ngang. Sự kết hợp nhuần nhuyễn giữa phương pháp mô phỏng số phần tử hữu hạn phi tuyến 3D trên Abaqus và mô hình thanh chống – giằng đã mang lại một giải pháp toàn diện: Vừa phân tích sâu sắc bản chất ứng xử cơ học, vừa cung cấp công cụ tính toán thiết kế thực hành thuận tiện.

Việc ứng dụng bê tông cốt sợi thép không chỉ là bước đột phá về mặt vật liệu xây dựng tiên tiến mà còn là giải pháp kỹ thuật đắc lực giúp tối ưu hóa thi công và nâng cao khả năng kháng chấn cho các công trình cao tầng hiện đại. Các kỹ sư và nhà nghiên cứu được khuyến khích áp dụng phương pháp mô phỏng và mô hình STM này vào thực tiễn thiết kế để tạo nên những công trình an toàn, bền vững và kinh tế hơn.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. GIỚI THIỆU Nút khung bê tông cốt thép là một trong những bộ phận kết cấu dễ bị hư hại nhất của công trình nhà cao tầng bằng bê tông cốt thép (BTCT) đặc biệt là khi công trình chịu tải trọng rung lắc ngang do động đất hoặc do gió bão lớn. Sự phá hủy của nút khung thường dẫn đến sự sụp đổ hoàn toàn của công trình vì phá hoại tại nút khung thường dẫn đến sự mất ổn định của hệ thống cột trong công trình (Hình 1-1). Công trình bị phá hủy do động đất ở Đài Loan Để đảm bảo sự dẻo dai của nút khung khi chịu tải ngang, đặc biệt là tải trọng rung lắc do động đất, các tiêu chuẩn thiết kế (352R-02, 2002; ACI318R, 2008; AIJ, 1999; NZS-3101, 1995) yêu cầu phải tính toán, cấu tạo cốt thép đai và cốt thép dọc tại nút khung.

Ngoài ra, các qui định về cấu tạo cốt thép tại nút khung đặc biệt là cấu tạo của cốt thép dầm neo vào cột cũng được qui định chặt chẽ. Bên cạnh các qui định về cấu tạo, các tiêu chuẩn thiết kế còn yêu cầu phải kiểm tra khả năng chịu cắt của nút khung và việc kiểm tra này nhằm đảm bảo nguyên tắc là khi có lực ngang lớn thì khả năng chịu lực cắt của nút khung phải đủ lớn để đảm bảo rằng phá hoại nếu có sẽ xảy ra đối với dầm ở vị trí bên ngoài nút khung (Hình 1-2). Nút dầm cột bị phá hoại do động đất (Kocaeli và Izmit, Turkey,1999) Để phục vụ cho việc tính toán khả năng chịu lực của nút khung sử dụng sợi thép, một số tác giả đã đề xuất công thức tính (Somma, 2010; Liu và Cong, 2006). Tuy nhiên, 1 hầu hết là dựa trên kết quả thực nghiệm của một số lượng mẫu thí nghiệm rất hạn chế.

Thực tế này cho thấy, việc đề xuất một mô hình tính toán cơ học thể hiện được bản chất vật lý để mô phỏng ứng xử và dự đoán được khả năng chịu lực của nút khung bê tông cốt sợi nhằm phục vụ cho công tác thiết kế là thật sự cần thiết. Nghiên cứu này áp dụng phương pháp phần tử hữu hạn (PTHH) để mô phỏng và phân tích ứng xử của nút khung BTCT có sử dụng sợi thép. Kết quả từ phương pháp PTHH bước đầu được so sánh với kết quả thực nghiệm để kiểm tra tính chính xác của phương pháp. Dựa vào phương pháp này, sau đó ảnh hưởng của các tham số như hàm lượng thép đai, hàm lượng sợi thép và giá trị lực dọc đối với sự làm việc của nút sẽ được khảo sát chi tiết.

Ngoài ra, một mô hình thanh chống-giằng đơn giản cũng được đề xuất để mô phỏng ứng xử và dự đoán khả năng chịu lực của nút khung BTCT dùng sợi thép chịu tác dụng của tải trọng ngang. TỔNG QUAN NGHIÊN CỨU 2. Sơ lược về bê tông sợi thép Bê tông cốt sợi là loại bê tông đặc biệt được chế tạo từ hỗn hợp xi măng, cốt liệu, nước, phụ gia và sợi gia cường riêng rẽ. Sợi phân tán ngẫu nhiên hoặc sợi liên tục, phân bố theo một hoặc hai phương được đưa vào trong bê tông nhằm cải thiện và tăng cường các tính chất cho bê tông, phù hợp sử dụng cho các công trình có yêu cầu cao về khả năng chịu kéo, chịu uốn, chịu va đập, dẻo dai và ít co ngót của bê tông tươi.

Dưới tác dụng của lực kéo, bê tông sợi thép sẽ bị phá hoại khi sợi thép bị đứt gãy hoặc bị kéo tuột ra khỏi bê tông (Hình 2-1). Sự phá hủy của bê tông sợi thép Sợi thép được sử dụng trong hỗn hợp bê tông có chiều dài từ 7 đến 80mm, tỉ lệ chiều dài trên đường kính từ 20 đến 100. Sợi thép có nhiều hình dạng khác nhau: dạng thẳng, dạng có gờ và dạng lượn sóng (Hình 2-2). Khả năng bám dính và cường độ là hai đặc tính quan trọng của sợi thép.

Khả năng bám dính phụ thuộc vào tỉ lệ chiều dài sợi thép trên đường kính thép và dạng hình học của sợi. Đặc tính của bê tông sợi thép phụ thuộc vào đặc tính của bê tông (cường độ và mô đun đàn hồi), đặc tính của sợi thép (hàm lượng, cường độ, mô đun đàn hồi và khả năng bám dính của sợi thép). Một số loại sợi thép Sợi thép dẹt và lượn sóng có diện tích tiếp xúc lớn, uốn lượn tạo nên cơ chế neo nhiều điểm dọc sợi. Cơ chế neo này rất bền vững, hạn chế dịch chuyển tương đối của sợi so với vật liệu nền không chỉ theo phương dọc trục của sợi mà cả theo phương vuông góc với trục của sợi.

Các sợi thép nhỏ phân bố trong bê tông không chỉ làm tăng độ bền nén, mà còn làm tăng các độ bền khác (kéo, uốn, xoắn, cắt), tăng độ dẻo và độ dai (chống chịu va chạm), giảm tính giòn của bê tông, giảm biến dạng do co ngót và do từ biến. Để tăng khả năng chống nứt, một mặt do cơ tính tổng hợp tăng và co ngót giảm nên làm giảm rõ rệt khả năng phát sinh các vết nứt, măt khác quan trọng hơn đó là các sợi thép nhỏ đóng vai trò như rất nhiều cái ba-ri-e (thanh chặn) chắn ngang hướng phát triển của các vết nứt nhỏ, ngăn chặn không cho chúng phát triển dài hơn và rộng hơn (Hình 2-3). Sự phân bố sợi thép trong bê tông So với bê tông truyền thống, sử dụng sợi thép với hàm lượng 1.5% không làm tăng đáng kể cường độ chịu nén của bê tông (0 đến 15%), nhưng làm tăng đáng kể cường độ chịu kéo của bê tông (30% đến 40%). Ngoài ra, khả năng kháng cắt có thể tăng đến 30% ứng với hàm lượng sợi thép 1%.

Nghiên cứu thực nghiệm nút dầm-cột có sử dụng sợi thép Gefken và Ramey (1989) khảo sát thực nghiệm ứng xử của nứt khung biên có sử dụng sợi thép chịu tải trọng ngang (Hình 2-4). Thí nghiệm được tiến hành trên 10 mẫu có kích thước hình học giống nhau. Hàm lượng sợi thép trong các mẫu như nhau và bằng 2% (tính theo thể tích). Sợi thép sử dụng trong thí nghiệm thuộc dạng sợi thẳng, tiết diện tròn.

Chiều dài và đường kính sợi thép lần lượt là 25 mm và 0. Các kết quả về tính dẻo, tải trọng giới hạn và bề rộng vết nứt của những nút khung sử dụng sợi thép được so sánh với nút khung BTCT truyền thống. Kết quả cho thấy rằng sử dụng sợi thép trong nút khung không chỉ tăng khoảng cách cốt đai mà còn có thể bỏ cốt đai, tăng tính dẻo tốt hơn và tăng khả năng chịu lực so với mẫu nút khung BTCT truyền thống. Cấu tạo nút khung trong thí nghiệm của Gefken và Ramey (1989) Tang và cộng sự (1992) thực hiện nghiên cứu thực nghiệm trên 5 mẫu nút khung biên và 7 mẫu nút khung giữa chịu tác động của tải trọng đứng điều hòa (Hình 2-5).

Thí nghiệm sử dụng hai loại sợi thép khác nhau: (i) sợi thép hình chữ nhật dài 25-30mm, có kích thước tiết diện 4×4 mm và 5×5mm, được cắt ra từ những tấm thép có hàm lượng carbon thấp; và (2i) sợi thép tròn có đường kính 0.8 mm dài 50-55mm. Dựa trên kết quả thí nghiệm, tác giả đã đề xuất một công thức để xác định khả năng kháng cắt của sợi thép có dạng như sau: Ngoài ra, kết quả thí nghiệm cho thấy sử dụng sợi thép làm tăng khả năng kháng nứt cắt và khả năng hấp thụ năng lượng. Với những mẫu nút khung biên, sự trượt của thép dọc trong nút có cốt sợi giảm nhiều so với nút không sợi (8 mm xuống còn 70. Với những mẫu nút khung giữa, sợi thép tăng khả năng bám dính và khả năng neo của cốt thép dọc.

Hình dạng và cấu tạo mẫu thí nghiệm trong nghiên cứu của Tang và cộng sự (1992) Gebman (2001) thực hiện thí nghiệm trên 6 mẫu nút dầm-cột biên với tỉ lệ mô hình 1/2, trong đó, gồm 2 mẫu BTCT truyền thống và 4 mẫu BTCT sử dụng sợi thép với hàm lượng 2% (Hình 2-6). Khoảng cách cốt đai trong 2 mẫu BTCT truyền thống là 102 mm, trong 4 mẫu có sử dụng cốt sợi còn lại là 152 mm và 203 mm. Kết quả thí nghiệm cho thấy sợi thép cải thiện đáng kể khả năng chịu tải của nút và giảm bề rộng vết nứt. Khả năng tiêu tán năng lượng của nút có sợi thép tăng xấp xỉ 100% cho mẫu có khoảng cách thép đai là 203 mm và 300% cho mẫu có khoảng cách cốt đai là 152 mm so với nút BTCT truyền thống và những nút có sợi thép có nhiều vết nứt hơn.

Chi tiết mẫu thí nghiệm điển hình trong nghiên cứu của Gebman (2001) Gencoglu và Eren (2002) khảo sát thực nghiệm ảnh hưởng sợi thép trên 4 mẫu nút biên (Hình 2-7). Hai mẫu đầu tiên có sử dụng thép đai, hai mẫu còn lại sử dụng sợi thép và tăng khoảng cách cốt đai trong nút. Sợi thép có chiều dài 60 mm và đường kính 0.8 mm, giới hạn chảy là 1000 MPa. Hàm lượng thép sợi được sử dụng là 1%.

Kết quả cho thấy sử dụng sợi thép trong nút cho phép giảm hàm lượng thép đai. Sợi thép tăng tính dẻo, khả năng chịu cắt và cải thiện khả năng hấp thụ năng lượng. Tuy vậy, các tác giả kiến nghị nên sử dụng cả sợi thép và thép đai trong nút. Hình dạng và cấu tạo mẫu thí nghiệm trong nghiên cứu của Gencoglu và Eren (2002) Shannag và cộng sự (2005) nghiên cứu ảnh hưởng của hình dạng và hàm lượng sợi thép đến ứng xử và khả năng kháng cắt của nút khung giữa chịu tác dụng của tải trọng ngang điều hòa.

Nghiên cứu được thực hiện trên 6 mẫu nút dầm-cột có kích thước hình học bằng 1/3 so với kích thước thật (Hình 2-8), trong đó, 1 mẫu không thiết kế cốt thép 8 kháng chấn, 1 mẫu được thiết kế cốt thép kháng chấn; 4 mẫu còn lại sử dụng sợi thép với hình dạng và hàm lượng khác nhau. Từ kết quả thực nghiệm, một số kết luận đã được rút ra như sau: (i) sử dụng sợi thép cải thiện đáng kể ứng xử của nút như khả năng kháng cắt tốt hơn, tính dẻo cao hơn, khả năng tiêu tán năng lượng tốt hơn và sự suy giảm độ cứng chậm hơn; (2i) những mẫu dùng sợi thép có móc, ứng xử tốt hơn so với mẫu có sợi thép thẳng do khả năng bám dính tốt hơn của những sợi thép có móc. Hình dạng và cấu tạo mẫu thí nghiệm trong nghiên cứu của Shannag và cộng sự (2005) 2.
