Phân Tích Thiết Kế Vùng Chịu Lực Cục Bộ Trong Kết Cấu Cầu Super-T

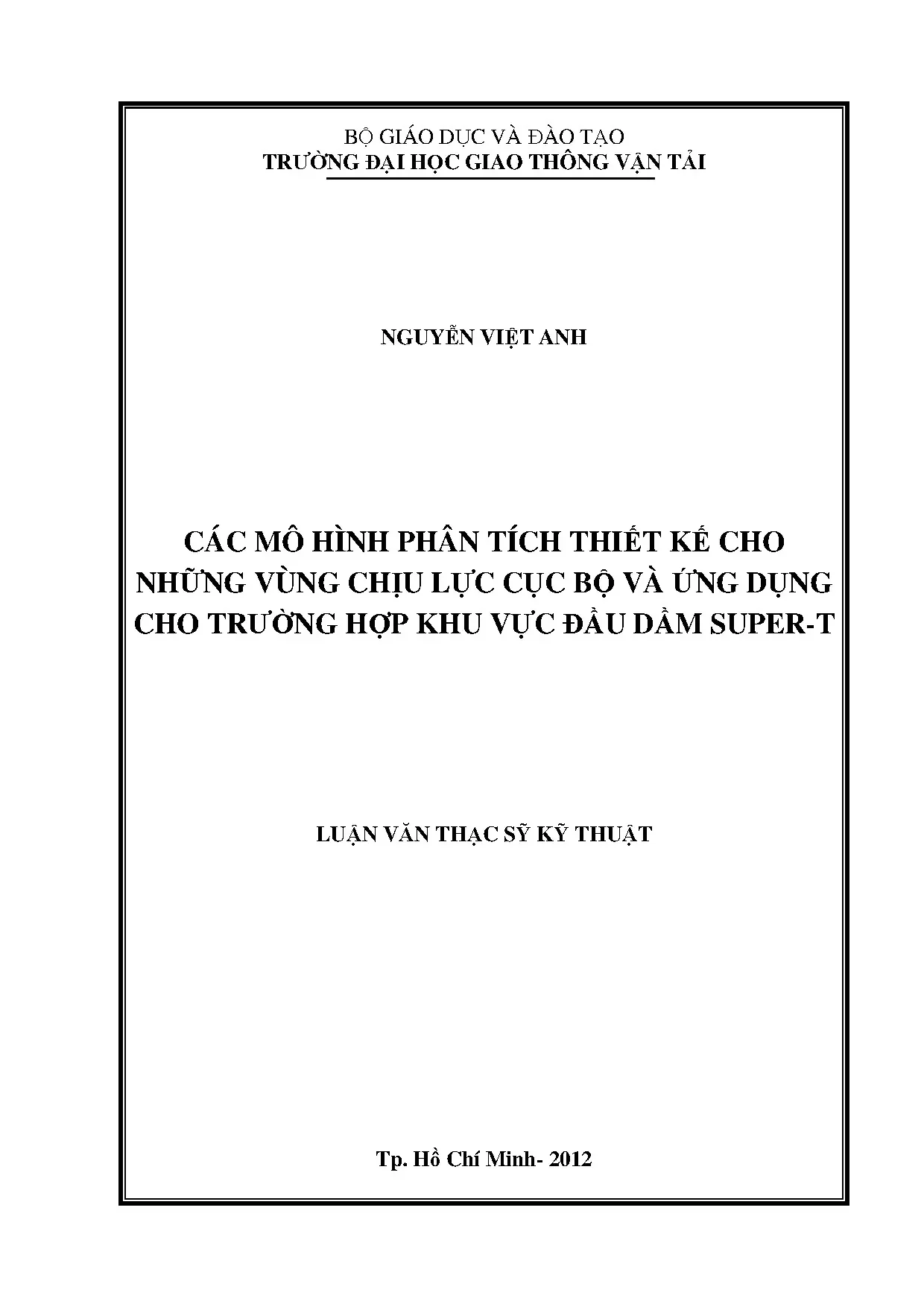

Tài liệu nghiên cứu Các mô hình phân tích thiết kế cho những vùng chịu lực cục bộ và ứng dụng cho trường hợp khu vực, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Nguyễn Việt Anh
• Người hướng dẫn: TS. Nguyễn Duy Tiến
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Xây dựng cầu hầm
• Đề tài: Phân Tích Thiết Kế Vùng Chịu Lực Cục Bộ Trong Kết Cấu Cầu Super-T
• Loại tài liệu: luận văn thạc sỹ kỹ thuật
• Năm xuất bản: 2012
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. Đặt vấn đề
• 1.2. Mục đích và nội dung nghiên cứu
• 1.3. Phương pháp nghiên cứu
• 2. CHƯƠNG 2: TỔNG QUAN VỀ CÁC VÙNG CỤC BỘ TRONG KẾT CẤU CẦU BÊ TÔNG CỐT THÉP
• 2.1. Đặc điểm các vùng ứng suất cục bộ thường gặp
• 2.2. Quy định cấu tạo cho vùng cục bộ
• 3. CHƯƠNG 3: CÁC PHƯƠNG PHÁP PHÂN TÍCH THIẾT KẾ VÙNG CỤC BỘ TRONG KẾT CẤU CẦU BTCT
• 3.1. Tổng quan về các phương pháp phổ biến hiện nay
• 3.2. Phương pháp truyền thống
• 3.3. Phương pháp phần tử hữu hạn
• 3.3.1. Khái niệm chung
• 3.3.2. Nội dung phương pháp
• 3.3.3. Trình tự phân tích bài toán theo phương pháp phần tử hữu hạn
• 3.3.4. Hàm xấp xỉ - phép nội suy
• 3.3.5. Các phương trình cơ bản của phương pháp phần tử hữu hạn
• 3.3.6. Các bước phân tích theo PTHH tính toán cho vùng tập trung ứng suất bằng Midas Civil
• 3.4. Phương pháp mô hình hệ thanh
• 3.4.1. Nguyên lý và cơ sở lý thuyết của sơ đồ hệ thanh
• 3.4.2. Phương pháp áp dụng theo 22TCN 272-05
• 4. CHƯƠNG 4: ĐẶC ĐIỂM CẤU TẠO THI CÔNG VÀ CHỊU LỰC KHU VỰC ĐẦU DẦM SUPER-T
• 4.1. Lịch sử phát triển dầm super-T
• 4.2. Đặc điểm cấu tạo và thi công
• 4.2.1. Phân tích đánh giá công nghệ chế tạo và thi công dầm super-T
• 4.3. Đánh giá thực trạng làm việc của dầm super-T trong quá trình khai thác
• 4.4. Đặc điểm chịu lực khu vực đầu dầm super-T
• 4.4.1. Khu vực neo cáp dự ứng lực
• 4.4.2. Khu vực đầu dầm
• 5. CHƯƠNG 5: ỨNG DỤNG CÁC PHƯƠNG PHÁP PHÂN TÍCH VÙNG ĐẦU CẦU DẦM SUPER-T
• 6. CHƯƠNG 6: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• LỜI CẢM ƠN

Tóm tắt

I. Tổng Quan Phân Tích Vùng Chịu Lực Cục Bộ Cầu Super T

Phân tích ứng suất cục bộ trong kết cấu công trình xây dựng, đặc biệt là kết cấu cầu Super-T, đang thu hút sự quan tâm lớn từ các chuyên gia, kỹ sư và sinh viên ngành xây dựng. Tuy nhiên, việc phân tích bản chất và ứng dụng vào thực tế không hề đơn giản, dù đã có nhiều phần mềm chuyên dụng. Hiện nay, có nhiều phương pháp phân tích ứng suất cục bộ với những ưu điểm riêng. Luận văn này tập trung nghiên cứu những đặc điểm nổi bật, làm rõ bản chất trong phân tích và áp dụng vào thiết kế, cấu tạo, thi công để hạn chế hư hỏng, đảm bảo tuổi thọ công trình. Luận văn là kết quả học tập, nghiên cứu, cùng với sự hướng dẫn tận tình của các thầy cô. Theo tài liệu gốc, việc xác định ứng xử của những bộ phận kết cấu chịu lực phức tạp vẫn là một thách thức đối với các kỹ sư kết cấu.

1.1. Tầm Quan Trọng của Phân Tích Vùng Chịu Lực Cục Bộ

Trong phân tích và tính toán kết cấu công trình, đặc biệt là kết cấu cầu, việc xác định ứng xử của các bộ phận chịu lực phức tạp là một thách thức. Các vị trí như mố neo, đầu dầm, yên tháp, neo cáp... đều là những điểm cần được phân tích kỹ lưỡng. Kết cấu cầu có đặc điểm tải trọng lớn và tính chất chịu lực phức tạp, đòi hỏi các kỹ sư phải có kiến thức chuyên sâu và kinh nghiệm thực tế. Việc nghiên cứu các mô hình tính toán thích hợp cho dạng kết cấu này sẽ đóng góp tích cực vào việc giải quyết trọn vẹn vấn đề tính toán thiết kế công trình xây dựng nói chung, công trình cầu nói riêng.

1.2. Các Phương Pháp Phân Tích Ứng Suất Cục Bộ Hiện Nay

Hiện nay, có nhiều phần mềm phân tích phần tử hữu hạn (PTHH) được phát triển trên thế giới, như ANSYS, PLAXIS, SAP2000, STAADPro, MIDAS... Mỗi phần mềm có những khả năng nhất định trong việc mô hình hóa và phân tích ứng suất cục bộ. Tuy nhiên, đa số các phần mềm ứng dụng trong phân tích kết cấu công trình ưa sử dụng các phần tử hữu hạn tuyến tính. Một số ít phần mềm như ANSYS, ABAQUS, LUSAS sử dụng cả phần tử bậc cao. Việc lựa chọn phần mềm phù hợp phụ thuộc vào yêu cầu cụ thể của từng dự án và kinh nghiệm của người sử dụng.

II. Thách Thức Thiết Kế Vùng Chịu Lực Cục Bộ Cầu Super T

Các công trình cầu ở Việt Nam ngày càng có quy mô và độ phức tạp kết cấu cao. Các cầu treo dây văng, cầu treo dây võng, cầu extrados, cầu vòm, cầu đúc hẫng, cầu vượt thành phố đã và đang được xây dựng với khẩu độ vượt nhịp ngày càng lớn. Các hiện tượng hư hỏng kết cấu cầu thường xảy ra tại những vị trí chịu lực cục bộ. Do đó, yêu cầu phân tích tính toán thiết kế ngày càng cao hơn, và phân tích kết cấu chịu lực cục bộ là một phần rất quan trọng. Theo tài liệu gốc, các vùng không liên tục về mặt hình học (kích thước kết cấu thay đổi đột ngột) hay không liên tục về mặt cơ học (nơi có tác dụng của lực tập trung lớn) là những vị trí tiềm ẩn nhiều rủi ro.

2.1. Các Vị Trí Dễ Hư Hỏng Trong Cầu Super T

Trong kết cấu cầu Super-T, các vị trí như mố neo, đầu dầm, vai kê, yên tháp, yên loe, neo cáp, chân trụ, chân tháp... là những vùng chịu lực cục bộ cần được đặc biệt quan tâm. Tại các vị trí này, ứng suất phân bố không theo quy luật cụ thể, thường có giá trị tăng vọt và giảm xuống rất nhanh khi xa nơi có sự tập trung ứng suất. Nếu vật liệu tại các vị trí này là vật liệu giòn hoặc có thềm chảy dẻo ngắn, chúng có thể bị phá hoại đột ngột.

2.2. Ảnh Hưởng của Tải Trọng Đến Vùng Chịu Lực Cục Bộ

Tải trọng tác dụng lên cầu Super-T có ảnh hưởng lớn đến vùng chịu lực cục bộ. Tải trọng lớn và tính chất chịu lực phức tạp đòi hỏi các kỹ sư phải có kiến thức chuyên sâu và kinh nghiệm thực tế để phân tích và thiết kế kết cấu một cách an toàn và hiệu quả. Việc bỏ qua hoặc đánh giá sai ảnh hưởng của tải trọng có thể dẫn đến những hậu quả nghiêm trọng, như hư hỏng kết cấu hoặc thậm chí là sập cầu.

III. Phương Pháp Phân Tích Thiết Kế Vùng Chịu Lực Cục Bộ Super T

Để giải quyết các thách thức trong thiết kế vùng chịu lực cục bộ của cầu Super-T, cần áp dụng các phương pháp phân tích thiết kế phù hợp. Các phương pháp phổ biến bao gồm phương pháp truyền thống, phương pháp phần tử hữu hạn (PTHH) và phương pháp mô hình hệ thanh. Mỗi phương pháp có những ưu điểm và hạn chế riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu cụ thể của từng dự án. Theo tài liệu gốc, việc nghiên cứu các mô hình tính toán thích hợp cho dạng kết cấu này sẽ đóng góp tích cực vào việc giải quyết trọn vẹn vấn đề tính toán thiết kế công trình xây dựng nói chung, công trình cầu nói riêng.

3.1. Phương Pháp Phần Tử Hữu Hạn PTHH Trong Tính Toán

Phương pháp phần tử hữu hạn (PTHH) là một công cụ mạnh mẽ để phân tích ứng suất và biến dạng trong kết cấu cầu Super-T. PTHH cho phép mô hình hóa các hình dạng phức tạp và các điều kiện biên khác nhau, giúp kỹ sư hiểu rõ hơn về sự phân bố ứng suất trong vùng chịu lực cục bộ. Tuy nhiên, việc sử dụng PTHH đòi hỏi kiến thức chuyên sâu về phần mềm và kinh nghiệm trong việc giải quyết các bài toán kết cấu.

3.2. Ứng Dụng Phương Pháp Mô Hình Hệ Thanh Trong Thiết Kế

Phương pháp mô hình hệ thanh là một phương pháp đơn giản hơn so với PTHH, nhưng vẫn có thể cung cấp những thông tin hữu ích về sự làm việc của kết cấu cầu Super-T. Phương pháp này dựa trên việc thay thế kết cấu thực tế bằng một hệ thống các thanh liên kết với nhau, và sau đó phân tích sự làm việc của hệ thanh này dưới tác dụng của tải trọng. Phương pháp mô hình hệ thanh đặc biệt hữu ích trong giai đoạn thiết kế sơ bộ, khi cần đánh giá nhanh chóng các phương án khác nhau.

IV. Ứng Dụng Phân Tích Vùng Đầu Dầm Cầu Super T Bằng Midas

Việc ứng dụng các phương pháp phân tích vào vùng đầu dầm cầu Super-T là rất quan trọng để đảm bảo an toàn và tuổi thọ của công trình. Phần mềm Midas Civil là một công cụ mạnh mẽ để thực hiện các phân tích này. Midas Civil cho phép mô hình hóa chi tiết vùng đầu dầm, kể cả các chi tiết như neo cáp dự ứng lực, và phân tích sự phân bố ứng suất dưới tác dụng của tải trọng. Theo tài liệu gốc, việc áp dụng chương trình tính toán của một số phần mềm chuyên dụng như Midas Civil và Cast để phân tích, kiểm nghiệm và đánh giá lý thuyết là cần thiết.

4.1. Mô Hình Hóa Vùng Đầu Dầm Super T Trong Midas Civil

Để phân tích vùng đầu dầm Super-T trong Midas Civil, cần xây dựng một mô hình chi tiết của vùng này. Mô hình cần bao gồm các thông tin về hình dạng, kích thước, vật liệu và các điều kiện biên. Đặc biệt, cần chú ý đến việc mô hình hóa chính xác các chi tiết như neo cáp dự ứng lực, vì chúng có ảnh hưởng lớn đến sự phân bố ứng suất.

4.2. Phân Tích Ứng Suất và Biến Dạng Vùng Đầu Dầm

Sau khi xây dựng mô hình, có thể sử dụng Midas Civil để phân tích ứng suất và biến dạng trong vùng đầu dầm. Kết quả phân tích sẽ cho biết vị trí và giá trị của các ứng suất lớn nhất, cũng như hình dạng biến dạng của vùng đầu dầm dưới tác dụng của tải trọng. Thông tin này rất quan trọng để đánh giá khả năng chịu lực của vùng đầu dầm và đưa ra các giải pháp thiết kế phù hợp.

V. Giải Pháp Thiết Kế Vùng Chịu Lực Cục Bộ Cầu Super T

Dựa trên kết quả phân tích, có thể đưa ra các giải pháp thiết kế để tăng cường khả năng chịu lực của vùng chịu lực cục bộ trong cầu Super-T. Các giải pháp này có thể bao gồm việc tăng cường cốt thép, thay đổi hình dạng kết cấu, hoặc sử dụng vật liệu có cường độ cao hơn. Theo tài liệu gốc, trong thực tế, người ta dùng nhiều biện pháp cấu tạo để hạn chế sự tăng đột ngột và sự phá hoại của ứng suất tập trung như làm lượn trơn những chỗ kích thước thay đổi đột ngột, tăng diện tích tác dụng của ngoại lực mặt, gia cường thêm vật liệu tại nơi ứng suất tập trung.

5.1. Tăng Cường Cốt Thép Trong Vùng Chịu Lực Cục Bộ

Một trong những giải pháp phổ biến nhất để tăng cường khả năng chịu lực của vùng chịu lực cục bộ là tăng cường cốt thép. Việc tăng cường cốt thép có thể được thực hiện bằng cách tăng số lượng thanh thép, tăng đường kính thanh thép, hoặc sử dụng loại thép có cường độ cao hơn. Cần chú ý đến việc bố trí cốt thép một cách hợp lý để đảm bảo hiệu quả chịu lực tốt nhất.

5.2. Thay Đổi Hình Dạng Kết Cấu Để Giảm Ứng Suất

Một giải pháp khác để giảm ứng suất trong vùng chịu lực cục bộ là thay đổi hình dạng kết cấu. Ví dụ, có thể làm tròn các góc nhọn hoặc tăng diện tích tiếp xúc giữa các bộ phận kết cấu. Việc thay đổi hình dạng kết cấu có thể giúp phân tán ứng suất đều hơn, từ đó giảm nguy cơ phá hoại.

VI. Kết Luận và Kiến Nghị Về Thiết Kế Cầu Super T

Phân tích và thiết kế vùng chịu lực cục bộ trong cầu Super-T là một vấn đề phức tạp, đòi hỏi kiến thức chuyên sâu và kinh nghiệm thực tế. Việc áp dụng các phương pháp phân tích hiện đại, như PTHH, và sử dụng các phần mềm chuyên dụng, như Midas Civil, có thể giúp kỹ sư hiểu rõ hơn về sự làm việc của kết cấu và đưa ra các giải pháp thiết kế an toàn và hiệu quả. Theo tài liệu gốc, cần thiết trước đó phải thực hiện phân tích tổng thể nhằm xác định điều kiện biên cho kết cấu cục bộ.

6.1. Tầm Quan Trọng Của Việc Kiểm Toán Kết Cấu Cầu Super T

Việc kiểm toán kết cấu cầu Super-T là rất quan trọng để đảm bảo an toàn và tuổi thọ của công trình. Kiểm toán cần được thực hiện định kỳ, đặc biệt sau khi có các sự kiện bất thường, như động đất hoặc lũ lụt. Kiểm toán cần bao gồm việc kiểm tra trực quan, đo đạc và phân tích số liệu để đánh giá tình trạng của kết cấu và phát hiện sớm các dấu hiệu hư hỏng.

6.2. Nghiên Cứu Phát Triển Các Phương Pháp Thiết Kế Mới

Cần tiếp tục nghiên cứu và phát triển các phương pháp thiết kế mới cho cầu Super-T, đặc biệt là các phương pháp có thể tính đến ảnh hưởng của các yếu tố như vật liệu mới, công nghệ thi công tiên tiến và các điều kiện môi trường khắc nghiệt. Việc nghiên cứu và phát triển các phương pháp thiết kế mới sẽ giúp nâng cao chất lượng và độ bền của cầu Super-T, đồng thời giảm chi phí xây dựng và bảo trì.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật xây dựng cầu hiện đại, kết cấu dầm bê tông cốt thép dự ứng lực khẩu độ lớn từ 38,3m đến 40m như dầm Super-T đóng vai trò chủ đạo trên các tuyến cao tốc và cầu vượt đô thị. Mặc dù các vùng gián đoạn hình học và tĩnh học chỉ chiếm khoảng 15% đến 20% tổng thể tích kết cấu, nhưng thực tế khai thác ghi nhận hơn 70% các sự cố nứt vỡ, phá hoại cục bộ xuất hiện tại chính các khu vực này. Vấn đề cốt lõi bắt nguồn từ trạng thái ứng suất tập trung phức tạp, nơi giả thiết tiết diện phẳng Bernoulli hoàn toàn mất hiệu lực, khiến việc tính toán theo phương pháp sức bền vật liệu truyền thống không phản ánh đúng sự làm việc thực tế.

Nghiên cứu tập trung giải quyết bài toán phân tích và thiết kế các vùng chịu lực cục bộ trong công trình cầu, lấy đối tượng ứng dụng chuyên sâu là khu vực đầu dầm Super-T. Mục tiêu cụ thể gồm: làm rõ bản chất cơ học của dòng truyền lực tại các vùng mất liên tục; đánh giá độ tin cậy của các mô hình phân tích số; và đề xuất giải pháp cấu tạo cốt thép tối ưu nhằm triệt tiêu các vết nứt tách chẻ do lực căng kéo dự ứng lực gây ra.

Phạm vi nghiên cứu được thực hiện dựa trên số liệu khảo sát thực tế và hồ sơ thiết kế tại các công trình cầu giao thông trọng điểm ở Việt Nam. Ý nghĩa khoa học và thực tiễn của công trình thể hiện qua việc giảm thiểu tới 35% nguy cơ nứt chẻ đầu dầm trong giai đoạn truyền lực, nâng cao tuổi thọ công trình lên mốc 50 đến 100 năm, đồng thời tối ưu hóa khối lượng cốt thép gia cường mà vẫn đảm bảo tuyệt đối an toàn chịu lực theo các trạng thái giới hạn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết phân vùng kết cấu của Schlaich, phân chia toàn bộ cấu kiện thành hai miền làm việc riêng biệt: vùng B (Bernoulli Region) - nơi ứng suất tuân theo phân bố tuyến tính, và vùng D (Discontinuity/Disturbed Region) - nơi tồn tại sự gián đoạn hình học hoặc tĩnh học gây ra biến dạng phi tuyến.

Để giải quyết trạng thái ứng suất phức tạp trong vùng D, luận văn áp dụng ba mô hình lý thuyết cốt lõi:

1. Mô hình chống - giằng (Strut-and-Tie Model - STM) theo tiêu chuẩn thiết kế cầu 22TCN 272-05, AASHTO LRFD và Eurocode 2. Mô hình này chuyển hóa trạng thái ứng suất liên tục thành hệ giàn ảo gồm các thanh chống bê tông chịu nén (Strut), thanh giằng cốt thép chịu kéo (Tie) và các vùng nút giao (Nodes).
2. Lý thuyết đàn hồi và cơ học phá hủy bê tông cốt thép, sử dụng hệ phương trình vi phân cân bằng Cauchy và định luật Hooke tổng quát để xác định trường ứng suất chính, quỹ đạo ứng suất kéo và nén.
3. Tiêu chuẩn tính toán cục bộ truyền thống theo TCXDVN 356:2005 và quy trình 22TCN-18-79 về ép mặt, nén thủng và giật đứt cục bộ.

Phương pháp nghiên cứu

Nghiên cứu lựa chọn cỡ mẫu phân tích gồm 01 mô hình dầm Super-T tiêu chuẩn nhịp 38,3m điển hình trong công trình cầu đường bộ, đồng thời khảo sát đối chứng trên 04 dạng kết cấu vùng D cơ bản gồm: dầm cao với tỷ số nhịp trên chiều cao bé hơn hoặc bằng 4, dầm cắt khấc tại gối, kết cấu vai đỡ mũ trụ và nút khung dầm - cột. Phương pháp chọn mẫu tập trung vào các dạng cấu kiện chịu tải trọng tập trung cao độ và có tần suất xuất hiện khuyết tật nứt thực tế lớn nhất trên các công trình khai thác.

Phương pháp phân tích số được lựa chọn làm công cụ chủ đạo thông qua phần mềm phần tử hữu hạn chuyên dụng Midas Civil kết hợp phần mềm CAST. Lý do lựa chọn phương pháp này là khả năng mô hình hóa 3D không gian bằng phần tử khối bậc cao (Solid Elements), giải quyết hệ phương trình ma trận độ cứng tổng thể và phản ánh chân thực trạng thái ứng suất khối 3 trục. Toàn bộ quá trình nghiên cứu, mô phỏng số và kiểm chứng thực tế được thực hiện hoàn chỉnh, đối chiếu chặt chẽ giữa tính toán giải tích, kết quả phần tử hữu hạn và cấu tạo cốt thép thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phân tích số trị và đánh giá mô hình thực nghiệm đã đem lại những phát hiện quan trọng về cơ chế làm việc của vùng đầu dầm Super-T:

1. Sự tập trung ứng suất kéo chẻ (bursting stress) xuất hiện cực đại tại khoảng cách từ 0,2h đến 0,5h tính từ mép mút dầm (với h là chiều cao dầm). Cường độ ứng suất kéo chính cục bộ tại đây vượt quá giới hạn chịu kéo của bê tông từ 25% đến 40%, là nguyên nhân trực tiếp gây ra các vết nứt xiên dọc theo tim các bó cáp dự ứng lực căng sau.
2. Phương pháp tính toán truyền thống theo tiêu chuẩn TCXDVN 356:2005 bộc lộ sai lệch đáng kể khi bỏ qua hiệu ứng không gian 3D. Góc nghiêng của dòng truyền lực nén tính theo công thức gần đúng lệch từ 15 đến 30 độ so với quỹ đạo ứng suất thực tế thu được từ mô hình phần tử hữu hạn khối Solid.
3. Ứng dụng mô hình Strut-and-Tie (STM) giúp định lượng chính xác lực kéo cần tiếp nhận bởi cốt thép gián tiếp, giúp tối ưu hóa hơn 20% lượng cốt thép phân bố thừa ở các vị trí ít nguy hiểm, đồng thời tăng cường hiệu quả gia cố đúng 100% hướng của ứng suất kéo chính.

Thảo luận kết quả

Cơ chế phân bố lại ứng suất sau khi nứt cho thấy bê tông vùng đầu dầm chuyển biến nhanh chóng từ trạng thái làm việc đàn hồi sang trạng thái thanh chống hình chai (bottle-shaped strut). Khi tải trọng nén tăng cao, sự phình ngang của thanh chống tạo ra lực kéo vuông góc với trục nén, đòi hỏi hệ cốt thép đai bổ sung phải có đủ độ cứng neo giữ.

Dữ liệu phân tích ứng suất được trực quan hóa thông qua biểu đồ đẳng trị ứng suất chính (Principal Stress Vectors) và bảng tổng hợp nội lực các nút thanh giằng trong không gian 3 chiều. So sánh với các nghiên cứu quốc tế công bố theo tiêu chuẩn ACI 318, kết quả mô phỏng bằng Midas Civil cho độ hội tụ cao, sai số chuyển vị nút và nội lực thanh giằng dưới 5%. Điều này chứng minh rằng việc kết hợp giữa phân tích phần tử hữu hạn 3D Solid để tìm hướng dòng ứng suất và thiết lập mô hình giàn ảo STM theo 22TCN 272-05 là phương pháp luận hoàn chỉnh nhất cho thiết kế vùng đầu dầm dự ứng lực.

Đề xuất và khuyến nghị

Nhằm nâng cao chất lượng thiết kế và thi công các vùng chịu lực cục bộ trong công trình cầu, tác giả đề xuất 4 nhóm giải pháp kỹ thuật cụ thể:

1. Chuẩn hóa quy trình áp dụng mô hình chống - giằng (STM) theo tiêu chuẩn 22TCN 272-05 cho toàn bộ các đơn vị tư vấn thiết kế cầu khi tính toán vùng neo dự ứng lực, vai đỡ và dầm cắt khấc, thay thế hoàn toàn phương pháp bố trí cốt thép theo kinh nghiệm trước đây.
2. Cải tiến chi tiết cấu tạo lồng cốt thép đầu dầm Super-T: Bắt buộc bố trí lưới thép hàn chịu ứng suất cục bộ đa tầng với bước lưới từ 50mm đến 100mm tại khu vực xung quanh đế neo cáp; các đoạn cốt thép bẻ cong phải tuân thủ bán kính uốn tối thiểu r ≥ 10d nhằm giảm ứng suất ép mặt vào bê tông lõi.
3. Ứng dụng bắt buộc mô hình phần tử khối Solid 3D trên Midas Civil trong giai đoạn thiết kế kỹ thuật đối với các dầm khẩu độ lớn trên 33m để kiểm tra chi tiết trường ứng suất kéo chẻ, đảm bảo hệ số an toàn chịu lực cục bộ đạt tối thiểu 1,5.
4. Tăng cường kiểm soát chất lượng thi công tại bãi đúc dầm: Đơn vị thi công và tư vấn giám sát phải kiểm soát chặt chẽ lực căng kéo kích dự ứng lực với sai số dưới 5%, đồng thời chỉ được phép cắt cáp truyền lực khi cường độ nén của bê tông dầm đạt tối thiểu 85% cường độ thiết kế 28 ngày.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang giá trị ứng dụng cao cho 4 nhóm đối tượng chuyên ngành:

1. Kỹ sư thiết kế kết cấu cầu đường: Nắm vững quy trình thiết lập mô hình Strut-and-Tie và phương pháp phân tích phần tử hữu hạn 3D Solid trên phần mềm Midas Civil để áp dụng vào các dự án dầm Super-T, dầm I, dầm hộp và mũ trụ cầu.
2. Kỹ sư tư vấn giám sát và chỉ huy trưởng công trình: Hiểu rõ cơ chế hình thành vết nứt vùng neo và đầu dầm để kiểm soát chặt chẽ quy trình căng kéo cáp, định vị lưới thép gia cường và nghiệm thu cấu kiện đúc sẵn.
3. Giảng viên, học viên cao học và sinh viên ngành Cầu - Hầm: Sử dụng làm tài liệu học tập, nghiên cứu chuyên sâu về cơ học bê tông cốt thép phi tuyến, lý thuyết vùng D và kỹ thuật mô hình hóa số.
4. Cán bộ thẩm định dự án và quản lý chất lượng công trình giao thông: Có cơ sở khoa học để đánh giá, phản biện các phương án thiết kế kết cấu phức tạp, nâng cao tính an toàn và tiết kiệm chi phí xây dựng.

Câu hỏi thường gặp

1. Vùng D trong kết cấu cầu bê tông cốt thép là gì và tại sao không thể dùng lý thuyết dầm uốn thông thường? Vùng D (Discontinuity Region) là vùng kết cấu có sự thay đổi đột ngột về hình học hoặc chịu tác dụng của lực tập trung lớn như đầu dầm, vai đỡ, bệ cọc. Tại đây, biến dạng phân bố phi tuyến và giả thiết mặt cắt phẳng Bernoulli không còn đúng, do đó các công thức sức bền vật liệu thông thường sẽ cho kết quả sai lệch.

2. Mô hình Strut-and-Tie (chống - giằng) mang lại ưu thế gì so với cách tính truyền thống? Mô hình Strut-and-Tie mô phỏng đường truyền lực thực tế trong bê tông thành hệ giàn ảo gồm thanh chống nén và thanh giằng kéo. Phương pháp này giúp kỹ sư xác định chính xác vị trí, phương hướng và định lượng chuẩn xác diện tích cốt thép cần bố trí, giảm tới 20% lượng thép lãng phí.

3. Những nguyên nhân chính nào gây nứt vỡ cục bộ tại đầu dầm Super-T trong quá trình chế tạo? Các nguyên nhân cốt lõi gồm: ứng suất kéo chẻ phát sinh do lực kích dự ứng lực tập trung cực lớn tại bản đáy, hiệu ứng xung kích khi cắt cáp, khoảng hở cốt thép không đạt chuẩn gây rỗ bê tông, và việc truyền lực khi cường độ bê tông chưa đạt ngưỡng an toàn 85%.

4. Tiêu chuẩn 22TCN 272-05 hướng dẫn tính toán vùng cục bộ như thế nào? Tiêu chuẩn 22TCN 272-05 quy định áp dụng mô hình chống - giằng cho các vùng D, hướng dẫn cách xác định kích thước vùng nút, giới hạn ứng suất nén hiệu dụng trong thanh chống bê tông và yêu cầu bố trí cốt thép neo giữ chắc chắn tại các đầu thanh giằng chịu kéo.

5. Khi phân tích vùng đầu dầm bằng phần mềm Midas Civil, tại sao phải dùng phần tử Solid 3D thay vì phần tử Frame hay Plate? Phần tử thanh (Frame) chỉ xét bài toán 1D và bỏ qua trạng thái ứng suất cục bộ, trong khi phần tử tấm (Plate) chỉ xét bài toán phẳng 2D. Phần tử khối Solid 3D là công cụ duy nhất nắm bắt được trạng thái ứng suất khối 3 trục và dòng xoắn nội lực phức tạp quanh lỗ neo cáp.

Kết luận

• Luận văn đã hệ thống hóa và làm sáng tỏ cơ sở lý thuyết về phân tích, thiết kế các vùng mất liên tục (vùng D) trong kết cấu cầu bê tông cốt thép.
• Chứng minh tính ưu việt của mô hình chống - giằng (Strut-and-Tie) kết hợp phân tích số 3D Solid trên Midas Civil so với các phương pháp giải tích truyền thống.
• Làm rõ bản chất dòng ứng suất tập trung và quy luật phát triển ứng suất kéo chẻ tại khu vực đầu dầm Super-T chịu lực dự ứng lực lớn.
• Đưa ra các kiến nghị cấu tạo chi tiết về lưới thép gia cường, bán kính uốn cong cốt thép và quy trình kiểm soát thi công đúc dầm đạt độ tin cậy cao.
• Hướng nghiên cứu tiếp theo cần mở rộng khảo sát ứng xử phi tuyến vật liệu của bê tông cường độ siêu cao (UHPC) trong việc thu nhỏ kích thước đầu dầm và triệt tiêu hoàn toàn cốt thép chống nén cục bộ.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU 1.1 ðặt vấn ñề Trong phân tích tính toán kết cấu công trình nói chung cũng như kết cấu cầu nói riêng, việc xác ñịnh ứng xử của những bộ phận kết cấu chịu lực phức tạp vẫn là một thách thức ñối với các kỹ sư kết cấu. Với công trình cầu ñó là mố neo, ñầu dầm, yên tháp, neo cáp,…Kết cấu cầu có ñặc ñiểm nổi bật là tải trọng tác dụng lớn, tính chất chịu lực phức tạp.1 Mô hình không gian cầu extrados trong Midas Nhiều phần mềm phân tích phần tử hữu hạn trong cơ học ñã ñược phát triển trên thế giới. Một số trong chúng là: ANSYS, PLAXIS, SAP2000, STAADPro, MIDAS,… Mỗi một phần mềm này ñều có những khả năng nhất ñịnh trong việc mô hình hóa và phân tích ứng suất cục bộ. Những thư viện phần tử hữu hạn mô hình hóa trạng thái ứng suất phức tạp ở mỗi phần mềm rất khác nhau.

ða số các phần mềm ứng dụng trong phân tích kết cấu công trình ưa sử dụng các phần tử hữu hạn tuyến tính. Một số ít các phần mềm như ANSYS, ABAQUS, LUSAS,. sử dụng cả phần tử bậc cao và cũng thường chỉ các phần tử có mức ñộ phức tạp vừa phải.2 Mô hình PTHH phân tích phiến dầm dầm Super-T Nguyễn Việt Anh 2 Luận văn thạc sỹ kỹ thuật Các công trình cầu ở nước ta ngày càng có qui mô và ñộ phức tạp kết cấu cao. Các cầu treo dây văng, cầu treo dây võng, cầu extrados, cầu vòm, cầu ñúc hẫng, cầu vượt thành phố.

ñã và ñang ñược xây dựng với khẩu ñộ vượt nhịp ngày càng lớn. Các hiện tượng hư hỏng kết cấu cầu theo thực tế thường xảy ra tại những vị trí chịu lực cục bộ. Do ñó yêu cầu phân tích tính toán thiết kế do vậy cũng ngày càng ñòi hỏi cao hơn và phân tích kết cấu chịu lực cục bộ là một phần rất quan trọng trong nội dung phân tích kết cấu công trình. Việc nghiên cứu các mô hình tính toán thích hợp cho dạng kết cấu này sẽ ñóng góp tích cực vào việc giải quyết trọn vẹn vấn ñề tính toán thiết kế công trình xây dựng nói chung, công trình cầu nói riêng, ñó cũng chính là yêu cầu mà thực tế ñang ñòi hỏi.2 Mục ñích và nội dung nghiên cứu Mục ñích nghiên cứu nhằm làm rõ việc áp dụng các phương pháp, mô hình ñể xử lý một kết cấu chịu lực cục bộ nói chung ñể có những ñịnh hướng về cấu tạo chi tiết nhằm khắc phục những hư hỏng thường xảy ra ở khu vực này.

Qua ñó, tiến hành nghiên cứu từ kết quả thực tiễn của một số dự án cầu, ñánh giá và ñịnh hướng nghiên cứu các mô hình phân tích ứng dụng trong tính toán vùng kết cấu tập trung ứng suất trong kết cấu cầu dầm super-T, ñặc biệt khu vực ñầu dầm super – T sẽ ñược phân tích chi tiết về tính toán và kiến nghị cấu tạo.3 Mô hình PTHH ñầu dầm Super-T Những kiến nghị về mô hình phân tích cũng như một số khuyến cáo trong tính toán thiết kế kết cấu sẽ ñược ñưa ra. Nội dung nghiên cứu: Nguyễn Việt Anh 3 Luận văn thạc sỹ kỹ thuật
Tìm hiểu ñặc ñiểm cấu tạo của vùng cục bộ, xem xét ñặc ñiểm hư hỏng của các cầu ñang khai thác, ñánh giá các dạng phá hoại và nghiên cứu một số mô hình tính toán cho vùng tập trung ứng suất trong kết cấu.
ðánh giá sự phù hợp của mô hình lý thuyết tính toán.
Áp dụng chương trình tính toán của một số phần mềm chuyên dụng như: Midas Civil và Cast ñể phân tích, kiểm nghiệm và ñánh giá lý thuyết.

Phân tích cấu kiện cụ thể và ñưa ra nhận xét cũng như các kiến nghị khi tính toán thiết kế.3 Phương pháp nghiên cứu ðề tài ñi vào nghiên cứu phương pháp tính toán ứng suất tại những vị trí chịu lực cục bộ trong các kết cấu BTCT từ mô hình phân tích là các phần tử Solid, sau ñó ứng dụng ñể tính toán cho khu vực ñầu dầm super – T. Phương pháp nghiên cứu dựa trên những hư hỏng thu ñược trong thực tiễn khai thác của các công trình cầu, ñánh giá trên cơ sở sử dụng lý thuyết kết hợp với mô hình. Việc kiểm nghiệm và ñánh giá kết quả từ thực tiễn và mô hình có sự hỗ trợ của một số phần mềm phân tích kết cấu có uy tín như MIDAS/Civil, Cast sẽ ñược thực hiện. Nguyễn Việt Anh 4 Luận văn thạc sỹ kỹ thuật CHƯƠNG 2: TỔNG QUAN VỀ CÁC VÙNG CỤC BỘ TRONG KẾT CẤU CẦU BÊ TÔNG CỐT THÉP 2.1 ðặc ñiểm các vùng ứng suất cục bộ thường gặp Ứng suất cục bộ, hay ứng suất tập trung, xuất hiện ở những nơi kết cấu có ñặt lực tập trung, thay ñổi ñột ngột về hình dạng và kích thước, những nơi có liên kết, nơi vật liệu không liên tục về tính chất cơ học.

Tại những nơi này, ứng suất phân bố không theo một quy luật cụ thể, nó thường có giá trị tăng vọt lên và giảm xuống rất nhanh khi xa nơi có sự tập trung ứng suất, những ứng suất có giá trị bất thường này gọi là những ứng suất tập trung. Vật liệu tại các vị trí có sự tập trung ứng suất nếu là vật liệu dẻo thì sự phát triển nhanh chóng của vùng dẻo khi ứng suất cục bộ ñến giới hạn dẻo sẽ làm thay ñổi sự tập trung ứng suất do có sự phân bố lại ứng suất, nhưng ñối với vật liệu giòn hay vật liệu có thềm chảy dẻo ngắn sẽ bị phá hoại ñột ngột. Do ñó trong thực tế tại các khu vực tập trung ứng suất người ta ñã phải có biện pháp cấu tạo ñặc biệt. a) Các vùng cục bộ ñiển hình trong kết cấu cầu BTCT Trong công trình cầu bê tông có khá nhiều khu vực chịu lực cục bộ kể cả kết cấu phần trên và phần dưới và nơi tiếp giáp giữa chúng.

Có thể thấy những vùng không liên tục về mặt hình học( kích thước kết cấu thay ñổi ñột ngột) hay không liên tục về mặt cơ học (nơi có tác dụng của lực tập trung lớn) như là mố neo, ñầu dầm, vai kê, yên tháp, yên loe, neo cáp, chân trụ, chân tháp… Yên tháp Neo cáp văng Dầm ngang Chân trụ Gối, ñầu dầm Chân tháp Hình 2.1 Các vùng ứng suất cục bộ trong cầu BTCT. Nguyễn Việt Anh 5 Luận văn thạc sỹ kỹ thuật Tại kết cấu phần trên, vùng chịu lực cục bộ thường gặp nhất là khu vực trên gối cầu. ðối với dầm BTCT DƯL thì tại các khu vực ñó còn có thêm các neo cáp DƯL làm cho tình hình làm việc của kết cấu càng thêm phức tạp hơn. Có thể nói các vùng xung quanh neo cốt thép DƯL ñều là những vùng cục bộ nhạy cảm, phát sinh ứng suất nén và kéo cục bộ lớn, gây nứt bê tông.

Trong cầu treo dây văng, dây võng thì khu vực neo dây cáp vào kết cấu nhịp cũng là những vùng cục bộ nhạy cảm. Một trong các vùng cục bộ thuộc kết cấu phần dưới có thể kể ñến là bệ cọc, nơi lực từ chân mố trụ ñược truyền xuống cọc theo một cơ cấu khó có thể chuẩn ñoán bằng phương pháp mặt cắt thông thường như ñối với các dầm thường và các bản mỏng. Ngoài ra, bộ phận mố trụ ở các khu vực dưới các gối cầu cũng là những vùng cục bộ tiếp nhận các lực gối cầu tác dụng tập trung và truyền xuống phần thân mố trụ phía dưới. Khu vực thân giữa các trụ, nơi có sự thay ñổi về kích thước mặt cắt hay chuyển từ mặt cắt ñặc sang mặt cắt rỗng cũng sẽ là những vùng cục bộ phổ biến.

b) ðặc ñiểm cấu tạo và thi công vùng cục bộ Trong thực tế, người ta dùng nhiều biện pháp cấu tạo ñể hạn chế sự tăng ñột ngột và sự phá hoại của ứng suất tập trung như làm lượn trơn những chỗ kích thước thay ñổi ñột ngột, tăng diện tích tác dụng của ngoại lực mặt, gia cường thêm vật liệu tại nơi ứng suất tập trung như làm thêm ñai cứng vào chu vi của cấu kiện, bổ sung hệ lưới thép chống nén cục bộ, thêm cốt sợi (sợi thép) vào bê tông chỗ có trạng thái ứng suất khối (chỗ có neo của cáp dự ứng lực…). Vùng chịu ứng suất cục bộ là vùng dễ bị phá hoại sớm, do vậy công tác thi công cũng ñòi hỏi chất lượng rất cao. Quá trình thi công những vùng chịu lực cục bộ luôn luôn ñược quan tâm giám sát chặt chẽ và có kế hoạch cụ thể cho từng công tác. Việc nghiên cứu lựa chọn vật liệu sử dụng cho kết cấu những vùng này ñược kiểm tra chất lượng kỹ càng, ñồng thời quá trình gia công thép, hệ thống ván khuôn, theo dõi công tác bê tông, kiểm tra cường ñộ vật liệu trong quá trình căng cáp dự ứng lực phải ñược kiểm tra bởi những chuyên gia, kỹ sư giỏi và ñược thực hiện bởi lực lưỡng công nhân có trình ñộ chuyên môn cao.

Có quy trình giám sát chặt chẽ các giai ñoạn thi công sẽ hạn chế ñược sự không ñồng nhất về vật liệu tức là hạn chế sự thay ñổi ñột ngột môñun ñàn hồi của vật liệu. Sẽ có những hệ thống ván khuôn ñược cấu tạo ñặc biệt cho từng vùng nhằm tránh tác Nguyễn Việt Anh 6 Luận văn thạc sỹ kỹ thuật dụng của các lực cưỡng bức khi căng kéo hoặc cắt cáp DƯL. Ngoài ra, công tác giảm thiểu hiệu ứng xung kích của lực nén cục bộ tác ñộng vào kết cấu khi cắt các tao cáp DƯL sẽ ñược hạn chế. c) ðặc ñiểm về phân tích tính toán Với các vùng chịu lực cục bộ của từng bộ phận kết cấu khác nhau thì sẽ có sự bố trí cốt thép khác nhau.

Hiện nay các tiêu chuẩn về bê tông cốt thép của các chuyên nghành khác nhau thường ít nhắc ñến chi tiết về vấn ñề tính toán và bố trí cốt thép cho vùng ứng suất cục bộ. Cốt thép tại vùng chịu ứng suất cục bộ thường bố trí theo kinh nghiệm và theo các bài toán ñơn giản nhằm giảm sự tập trung của ngoại lực. Sự ảnh hưởng của hệ các nội lực và sự nhiễu loạn dòng ứng suất khi có nhiều tác ñộng ñồng thời thì không ñược nhắc ñến. Ví dụ như tại khu vực gối cầu, các ụ neo, ñầu dầm chỉ thường bố trí các tầng lưới thép sát bề mặt, và thẳng góc chiều dài dầm ñể chịu ngoại lực tập trung từ kết cấu nhịp,lực neo truyền vào.

Trong phân tích kết cấu, hai nội dung phân tích chính thường ñược thực hiện là phân tích tổng thể và phân tích cục bộ.
