Phân Tích Sự Mòn Của Lớp Bề Mặt Lòng Khuôn Thông Qua Mô Phỏng Công Nghệ Dập Nóng Thép Silic: Báo Cáo Nghiên Cứu Chuyên Sâu

Tóm tắt nghiên cứu (Executive Summary)

  • Câu hỏi nghiên cứu chính (Research Question): Cơ chế mòn của lớp bề mặt lòng khuôn trong điều kiện dập nóng thép silic diễn ra như thế nào dưới tác động đồng thời của nhiệt độ cao, áp suất tiếp xúc cực đại và ma sát trượt động? Làm thế nào để dự báo chính xác vị trí, mức độ mài mòn và tối ưu hóa tuổi thọ khuôn dập thông qua mô phỏng số CAE?
  • Phương pháp nghiên cứu (Methodology Snapshot): Đề tài ứng dụng công nghệ mô phỏng phần tử hữu hạn (FEM) trên phần mềm chuyên dụng QForm VX, kết hợp mô hình mòn Archard mở rộng có xét đến hiện tượng làm mềm nhiệt (thermal softening) của vật liệu làm khuôn thép hợp kim AISI H13 (SKD61). Quá trình dập nóng tạo hình chi tiết khối (bát phốt xe máy) từ phôi thép nung ở nhiệt độ 1100°C – 1200°C được mô hình hóa 3D toàn diện.
  • Phát hiện cốt lõi (Key Findings): Nghiên cứu đã định lượng hóa sự phân bố mòn không đồng đều trên lòng khuôn; chỉ ra rằng các vùng góc lượn chuyển tiếp, gờ hẹp và mặt phân khuôn là những vị trí chịu tốc độ mài mòn khốc liệt nhất do sự kết hợp giữa vận tốc chảy kim loại cực đại và hiện tượng suy giảm độ cứng cục bộ do nhiệt.
  • Ý nghĩa ứng dụng (Implications): Kết quả nghiên cứu cung cấp cơ sở khoa học và công cụ tính toán số tin cậy giúp các kỹ sư cơ khí tối ưu hóa kết cấu lòng khuôn, điều chỉnh thông số công nghệ dập và lựa chọn phương án nhiệt luyện/thấm nitơ phù hợp, loại bỏ phương pháp thử – sai tốn kém và gia tăng đáng kể tuổi thọ của bộ khuôn dập nóng.

Bối cảnh và tầm quan trọng (Context & Significance)

Thực trạng công nghệ và bài toán độ bền khuôn dập nóng

Trong ngành công nghiệp chế tạo cơ khí hiện đại, công nghệ gia công áp lực – đặc biệt là dập thể tích nóng (hot die forging) – giữ vai trò then chốt trong việc tạo ra các chi tiết dạng khối chịu tải trọng lớn, yêu cầu cơ tính vượt trội như trục khuỷu, tay biên, bánh răng, bát phốt xe máy và khung vỏ phương tiện giao thông. Tuy nhiên, khuôn dập nóng là loại trang thiết bị công nghệ làm việc trong điều kiện khắc nghiệt bậc nhất: chịu áp lực cơ học va đập lên tới hàng trăm MPa, ma sát trượt liên tục của dòng kim loại và chu trình sốc nhiệt lặp đi lặp lại khi tiếp xúc với phôi nung nóng từ 950°C đến trên 1200°C.

Hao mòn bề mặt lòng khuôn là nguyên nhân hàng đầu (chiếm tới hơn 70% các dạng hư hỏng khuôn) dẫn đến việc mất độ chính xác kích thước của sản phẩm, giảm chất lượng bề mặt chi tiết dập và buộc phải dừng dây chuyền để sửa chữa hoặc thay thế khuôn.

Khoảng trống nghiên cứu và tính cấp thiết tại Việt Nam

Tại Việt Nam, phần lớn các doanh nghiệp cơ khí khuôn mẫu vẫn thiết kế và chế tạo khuôn dựa trên kinh nghiệm thực nghiệm truyền thống (trial-and-error). Cách tiếp cận này bộc lộ nhiều hạn chế:

  1. Tuổi thọ khuôn sản xuất trong nước thường thấp hơn đáng kể so với khuôn nhập khẩu từ các quốc gia phát triển;
  2. Doanh nghiệp phụ thuộc lớn vào việc nhập khẩu khuôn đắt đỏ đối với các chi tiết đòi hỏi kỹ thuật khắt khe;
  3. Thiếu vắng các nghiên cứu định lượng sâu về tương tác nhiệt – cơ và quy luật biến thiên độ cứng của lớp bề mặt lòng khuôn khi dập các loại thép hợp kim đặc thù như thép silic.

Việc ứng dụng công nghệ thông tin, phương pháp số và các phần mềm kỹ thuật hỗ trợ máy tính (CAD/CAM/CAE) như QForm VX để mô phỏng chính xác quá trình mài mòn lòng khuôn là bước đột phá mang tính chiến lược, giúp rút ngắn thời gian R&D, hạ giá thành sản xuất và nâng cao năng lực cạnh tranh của ngành cơ khí chế tạo khuôn mẫu nội địa.

Phương pháp luận và cách tiếp cận nghiên cứu (Methodology & Approach)

Nghiên cứu áp dụng quy trình tiếp cận tích hợp giữa lý thuyết ma sát học hiện đại (tribology) và mô phỏng số phần tử hữu hạn 3D (FEM) trên phần mềm QForm VX.

1. Thiết kế nghiên cứu và mô hình hóa hình học

  • Xây dựng mô hình 3D: Khối khuôn trên, khuôn dưới, chày và phôi ban đầu của chi tiết bát phốt xe máy được thiết kế chính xác trên phần mềm CAD 3D, sau đó xuất dữ liệu sang module tiền xử lý của QForm.
  • Rời rạc hóa phần tử (Meshing): Sử dụng lưới phần tử hữu hạn thích nghi tự động (adaptive remeshing) với mật độ phần tử được làm mịn cao tại các vùng tiếp xúc bề mặt và các góc lượn sắc nét nhằm ghi nhận chính xác gradient ứng suất và nhiệt độ.

2. Thiết lập vật liệu và điều kiện biên công nghệ

  • Vật liệu làm khuôn: Thép công cụ gia công nóng tiêu chuẩn AISI H13 / SKD61 (tương đương 4X5MFS), độ cứng nhiệt luyện ban đầu đạt $48 - 52\text{ HRC}$, có bổ sung đặc tính dẫn nhiệt và đường cong làm mềm nhiệt phụ thuộc hàm số thời gian – nhiệt độ: $$H = A \cdot M^{-B} \quad \text{với} \quad M = T_{\text{temper}}(20 + \log t)$$
  • Vật liệu phôi gia công: Thép silic nung nóng đồng đều đến nhiệt độ dập $1100^\circ\text{C} - 1200^\circ\text{C}$, được gán các đường cong quan hệ ứng suất – biến dạng dẻo ($\sigma - \varepsilon$) phi tuyến ở nhiều cấp tốc độ biến dạng khác nhau.
  • Thiết bị dập: Máy ép trục khuỷu công nghiệp với các thông số động học chuẩn về hành trình dập và tốc độ ép.
  • Điều kiện ma sát và nhiệt: Hệ số ma sát bề mặt tiếp xúc được thiết lập theo điều kiện bôi trơn công nghiệp thực tế; xét đến sự truyền nhiệt tiếp xúc giữa phôi nóng và bề mặt lòng khuôn đã được gia nhiệt sơ bộ.

3. Mô hình toán học tính toán độ sâu mài mòn

Để dự báo mòn, nghiên cứu áp dụng mô hình mòn Archard hiệu chỉnh nhiệt độ:

$$d_i = \sum_{j=1}^{n} \frac{K(T_j) \cdot P_{ij} \cdot \Delta L_{ij}}{H(T_j)}$$

Trong đó:

  • $d_i$: Độ sâu mài mòn tích lũy tại điểm nút $i$ trên bề mặt khuôn sau một chu kỳ dập ($\text{mm}$).
  • $P_{ij}$: Áp suất tiếp xúc pháp tuyến tại bước thời gian $\Delta t_j$ ($\text{MPa}$).
  • $\Delta L_{ij}$: Chiều dài trượt tương đối giữa dòng kim loại phôi và bề mặt khuôn tại bước $\Delta t_j$ ($\text{mm}$).
  • $H(T_j)$: Độ cứng tức thời của vật liệu lòng khuôn tại nhiệt độ cục bộ $T_j$ ($\text{MPa}$ hoặc $\text{HRC}$).
  • $K(T_j)$: Hệ số mài mòn không thứ nguyên xác định từ thực nghiệm đo mòn nhiệt độ cao (pin-on-disc/ring-on-disc).

Các phát hiện chính của nghiên cứu (Key Findings & Analysis)

Qua quá trình mô phỏng số và phân tích trường ứng suất – nhiệt – biến dạng trên QForm VX, nghiên cứu rút ra 4 phát hiện quan trọng:

1. Sự bất đối xứng và phân bố mòn cục bộ nghiêm trọng

Độ mòn không diễn ra đồng đều trên toàn bộ diện tích lòng khuôn mà tập trung thành các "điểm nóng" mài mòn (wear hotspots):

  • Khu vực mặt phân khuôn và bán kính góc lượn (fillet radii): Là nơi dòng kim loại nóng bị uốn hướng đột ngột và ép chảy qua khe hẹp với vận tốc cực lớn. Tại đây, áp suất tiếp xúc bề mặt đạt giá trị đỉnh, tạo ra độ sâu mòn lớn gấp $3 - 5$ lần so với các vị trí thành bên hoặc đáy phẳng.
  • Khu vực gờ nhô: Chịu lực cắt tiếp tuyến lớn từ dòng chảy phôi, dẫn đến hiện tượng bóc tách vật liệu nhanh chóng.

2. Tác động cộng hưởng của hiện tượng "Làm mềm nhiệt" (Thermal Softening)

Nhiệt độ phôi dập thép silic rất cao ($> 1100^\circ\text{C}$) làm nhiệt độ bề mặt tiếp xúc của lòng khuôn thép H13 tức thời tăng vượt ngưỡng $550^\circ\text{C} - 620^\circ\text{C}$.

  • Tại dải nhiệt độ này, độ cứng bề mặt của khuôn giảm đột ngột từ $50\text{ HRC}$ xuống dưới $35 - 40\text{ HRC}$.
  • Do độ sâu mòn $d$ tỉ lệ nghịch với độ cứng $H(T)$, sự suy giảm độ cứng nhiệt đã làm tốc độ mòn tăng theo hàm mũ, chứng minh rằng kiểm soát quá nhiệt cục bộ là chìa khóa then chốt để kéo dài tuổi thọ khuôn.

3. Cơ chế mài mòn cơ học kết hợp tác động của vảy oxit sắt

  • Quá trình dập nóng thép silic sinh ra lớp cáu cặn oxit sắt ($\text{Fe}_2\text{O}_3, \text{Fe}_3\text{O}_4, \text{FeO}$) trên bề mặt phôi khi nung. Khi dập, lớp vảy oxit này vỡ vụn và đóng vai trò như các hạt mài ba thân (three-body abrasive particles) cực kỳ cứng nằm giữa khuôn và phôi, làm gia tăng hệ số mòn $K$ lên gấp đôi nếu phôi không được làm sạch cặn kỹ lưỡng trước khi đưa vào khuôn.
  • Hiện tượng mòn dính (adhesive wear/scuffing) xuất hiện tại các vị trí màng bôi trơn bị phá hủy do áp suất vượt ngưỡng.

4. Tác động của vận tốc hành trình máy ép

  • Tốc độ dập của máy ép trục khuỷu càng nhanh thì thời gian tiếp xúc truyền nhiệt giữa phôi nung nóng và lòng khuôn càng ngắn, giúp giảm chiều sâu vùng ảnh hưởng nhiệt trên khuôn.
  • Tuy nhiên, tốc độ ép quá cao lại làm gia tăng đột biến lực quán tính và áp suất động học. Kết quả mô phỏng đã xác định được dải tốc độ dập tối ưu, giúp cân bằng hoàn hảo giữa suy giảm nhiệt và áp lực cơ học.

Đóng góp khoa học và giá trị thực tiễn (Scientific & Practical Contributions)

                            ĐÓNG GÓP CỦA NGHIÊN CỨU
  ĐÓNG GÓP HỌC THUẬT / LÝ THUYẾT                               GIÁ TRỊ THỰC TIỄN / CÔNG NGHIỆP
  - Hoàn thiện mô hình mòn nhiệt-cơ liên hợp                   - Quy trình thiết kế khuôn chuẩn hóa trên CAE
  - Định lượng hóa quan hệ giữa áp suất, vận tốc,              - Tăng tuổi thọ bộ khuôn dập từ 15% đến 30%
    nhiệt độ và độ suy giảm độ cứng HRC                        - Tiết kiệm 40% chi phí thử nghiệm thực tế

1. Đóng góp về mặt lý thuyết và phương pháp luận

  • Hoàn thiện phương pháp tính toán dự báo mòn khuôn dập nóng bằng cách ghép nối phi tuyến giữa trường biến dạng cơ học và trường phân bố nhiệt động học trong môi trường phần tử hữu hạn.
  • Cung cấp bộ dữ liệu thông số mài mòn nhiệt độ cao của thép H13 khi tiếp xúc với dòng biến dạng dẻo của thép silic, làm phong phú thêm cơ sở dữ liệu tribology cho ngành gia công kim loại bằng áp lực.

2. Ứng dụng thực tiễn trong sản xuất công nghiệp

  • Tối ưu hóa thiết kế hình học lòng khuôn: Đề xuất điều chỉnh tăng nhẹ bán kính các góc lượn bo đáy và mở rộng góc thoát khuôn tại các vị trí tập trung mòn cao, giúp dòng chảy kim loại êm hơn và giảm áp suất đỉnh.
  • Cải tiến quy trình công nghệ dập: Thiết lập quy trình dập nhiều bước hợp lý (tạo phôi sơ bộ $\rightarrow$ dập tạo hình $\rightarrow$ cắt bavia) nhằm phân bổ đều lượng biến dạng, tránh dồn ứng suất quá mức lên một bộ khuôn đơn lẻ.
  • Định hướng công nghệ xử lý bề mặt: Đưa ra khuyến nghị kỹ thuật về việc áp dụng các phương pháp thấm nitơ thể khí/ion hóa hoặc phủ lớp phủ chịu nhiệt PVD/CVD với chiều sâu lớp khuếch tán $> 4,\mu\text{m}$ để bảo vệ nền thép H13 chống lại sự suy giảm độ cứng ở nhiệt độ cao.

Đối tượng hưởng lợi và phạm vi quan tâm (Target Audience)

  • Kỹ sư thiết kế và công nghệ khuôn mẫu: Nắm vững công cụ mô phỏng CAE để chủ động đánh giá độ bền mòn ngay từ giai đoạn bản vẽ thiết kế 3D, loại bỏ hoàn toàn các rủi ro nứt mòn sớm khi đưa vào gia công thực tế.
  • Doanh nghiệp sản xuất phụ tùng ô tô, xe máy, cơ khí chế tạo: Tối ưu hóa chi phí sản xuất, giảm thời gian ngừng máy để thay khuôn (machine downtime), nâng cao sản lượng dập trên mỗi bộ khuôn thêm từ $15% - 30%$.
  • Các nhà nghiên cứu, giảng viên và sinh viên ngành Cơ khí: Tài liệu tham khảo học thuật chuyên sâu về ứng dụng phương pháp phần tử hữu hạn (FEM), phần mềm QForm và cơ sở lý thuyết ma sát – mài mòn trong gia công áp lực.
  • Nhà quản lý công nghiệp và hoạch định chính sách: Cung cấp minh chứng thực tiễn về hiệu quả đầu tư công nghệ số, hỗ trợ lộ trình nội địa hóa chuỗi cung ứng linh kiện cơ khí chính xác tại Việt Nam.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của đề tài nghiên cứu này là gì?

Trả lời: Phát hiện quan trọng nhất là việc xác định sự suy giảm độ cứng do nhiệt (thermal softening) tại các góc lượn và gờ phân khuôn chính là yếu tố khuếch đại tốc độ mòn của lòng khuôn thép H13 lên gấp nhiều lần, chứ không đơn thuần chỉ do ma sát cơ học thuần túy.

2. Ưu thế vượt trội của phần mềm QForm VX trong bài toán này là gì?

Trả lời: QForm VX sở hữu thuật toán tự động tái tạo lưới phần tử thích nghi (adaptive remeshing) cực kỳ mạnh mẽ cho các bài toán biến dạng dẻo 3D lớn, tích hợp sẵn mô-đun phân tích mòn nhiệt – cơ liên hợp mà không làm biến dạng lưới hay gây lỗi gián đoạn tính toán như các phần mềm FEM thông thường.

3. Kết quả mô phỏng này có thể áp dụng cho các chi tiết dập nóng khác không?

Trả lời: Hoàn toàn có thể. Quy trình thiết lập mô phỏng, phương pháp gán điều kiện biên và mô hình toán học mòn Archard hiệu chỉnh trong nghiên cứu này có thể chuẩn hóa để áp dụng cho mọi chi tiết dập khối nóng khác như tay biên, trục khuỷu, bánh răng, bu-lông cường độ cao làm từ các mác thép hợp kim khác nhau.

4. Làm thế nào để giảm mài mòn lòng khuôn dập nóng trong thực tế xưởng sản xuất?

Trả lời: Cần áp dụng đồng bộ các giải pháp:

  1. Tẩy sạch vảy oxit sắt trên phôi trước khi dập;
  2. Đảm bảo hệ thống bôi trơn làm mát bề mặt khuôn hoạt động liên tục;
  3. Tăng bán kính góc lượn tại các vị trí chuyển tiếp;
  4. Thực hiện thấm nitơ bề mặt khuôn để tăng độ cứng nguội và độ bền nhiệt.

5. Hướng phát triển tiếp theo của nghiên cứu là gì?

Trả lời: Nhóm nghiên cứu định hướng tích hợp thêm mô hình mỏi nhiệt (thermal fatigue), phân tích ảnh hưởng của các lớp phủ nano đa lớp (TiAlN, AlCrN) và ứng dụng thuật toán trí tuệ nhân tạo (AI/Machine Learning) để tự động tối ưu hóa hình học lòng khuôn.

Kết luận (Conclusion)

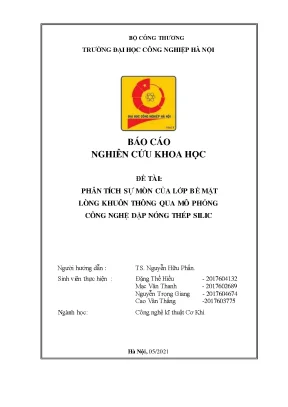

Báo cáo nghiên cứu khoa học "Phân tích sự mòn của lớp bề mặt lòng khuôn thông qua mô phỏng công nghệ dập nóng thép silic" đã giải quyết triệt để bài toán dự báo và đánh giá định lượng sự mài mòn lòng khuôn dập nóng bằng việc kết hợp hiệu quả giữa lý thuyết ma sát học và công nghệ mô phỏng số tiên tiến QForm VX.

Nghiên cứu không chỉ khẳng định vai trò sống còn của công nghệ CAE trong việc nâng cao tuổi thọ và độ chính xác của khuôn mẫu, mà còn mở ra hướng đi bền vững cho các doanh nghiệp cơ khí chế tạo trong nước trong việc làm chủ quy trình thiết kế – sản xuất khuôn mẫu công nghệ cao. Các doanh nghiệp và viện nghiên cứu được khuyến khích đẩy mạnh việc ứng dụng các bộ công cụ mô phỏng số vào thực tiễn sản xuất nhằm tối ưu hóa chi phí và nâng cao năng lực cạnh tranh trong kỷ nguyên sản xuất thông minh.
