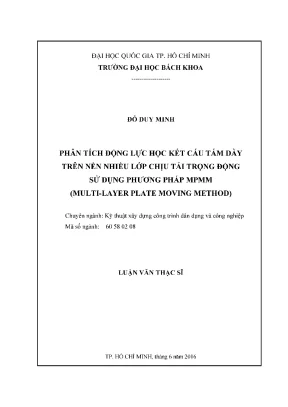

Luận văn thạc sĩ kỹ thuật xây dựng phân tích động lực học kết cấu tấm dày trên nền nhiều lớp chịu tải trọng động sử dụng phương pháp mpmm multi layer plate moving method

Luận văn về phân tích động lực học kết cấu tấm dày trên nền nhiều lớp chịu tải trọng động. Ứng dụng phương pháp MPMM trong kỹ thuật xây dựng.

• Tác giả: Đỗ Duy Minh
• Người hướng dẫn: PGS. Lương Văn Hải
• Trường học: Trường Đại Học Bách Khoa - Đại Học Quốc Gia Tp. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật xây dựng công trình dân dụng và công nghiệp
• Đề tài: Phân tích động lực học kết cấu tấm dày trên nền nhiều lớp chịu tải trọng động sử dụng phương pháp MPMM (Multi-Layer Plate Moving Method)
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• 1. CHƯƠNG 1: TÌNH HÌNH NGHIÊN CỨU VÀ TÍNH CẤP THIẾT CỦA ĐỀ TÀI
• 1.1. Các công trình nghiên cứu ngoài nước
• 1.2. Các công trình nghiên cứu trong nước
• 1.3. Mục tiêu và hướng nghiên cứu
• 1.4. Cấu trúc luận văn
• 2. CHƯƠNG 2: MÔ HÌNH NỀN ĐƯỜNG NHIỀU LỚP VÀ PHƯƠNG PHÁP MPMM
• 2.1. Mô hình nền đường nhiều lớp
• 2.1.1. Hệ số độ cứng đàn hồi K
• 2.1.2. Hệ số cản C
• 2.2. Phương pháp phần tử nhiều lớp tấm chuyển động MPMM
• 2.2.1. Lý thuyết tấm có kể đến biến dạng trượt của Reissner-Mindlin
• 2.2.2. Biến dạng của tấm và mối quan hệ giữa biến dạng – chuyển vị
• 2.2.3. Biến dạng của tấm và mối quan hệ giữa ứng suất – biến dạng
• 2.2.4. Phương trình năng lượng của tấm
• 2.2.5. Phần tử dạng tham số
• 2.2.6. Phép tích phân số - Phép cầu phương Gauss
• 2.2.7. Thiết lập công thức ma trận kết cấu tấm dày trên nền nhiều lớp sử dụng phương pháp nhiều lớp tấm chuyển động MPMM
• 2.2.8. Qui tải trọng của xe thành tải tập trung tại bốn bánh xe
• 2.2.9. Phương pháp Newmark
• 2.2.10. Thuật toán sử dụng trong Luận văn
• 2.2.11. Thông số đầu vào
• 2.2.12. Giải bài toán theo dạng chuyển vị
• 2.2.13. Giải bài toán theo dạng gia tốc
• 2.2.14. Độ ồn định và hội tụ theo phương pháp Newmark
• 3. CHƯƠNG 3: KẾT QUẢ PHÂN TÍCH SỐ
• 3.1. Kiểm chứng chương trình Matlab
• 3.1.1. Bài toán 1a: Phân tích ứng xử của tấm Mindlin trên nền nhiều lớp khi chịu tác dụng của tải trọng tĩnh khi xem tấm xi măng đá và nền là cứng vô cùng
• 3.1.2. Bài toán 1b: Phân tích ứng xử của tấm Mindlin trên nền nhiều lớp khi chịu tác dụng của tải trọng di động khi xem tấm xi măng đá và nền là cứng vô cùng
• 3.2. Phân tích động lực học tấm Mindlin trên nền nhiều lớp chịu tác dụng của tải trọng di động
• 3.2.1. Bài toán 2: Khảo sát sự hội tụ của bài toán
• 3.2.2. Bài toán 3: Khảo sát ứng xử động của tấm Mindlin trên nền nhiều lớp chịu tác dụng tải trọng di động khi tỉ số độ cứng giữa nền và lớp liên kết giữa hai tấm thay đổi
• 3.2.3. Bài toán 4: Khảo sát ứng xử động của tấm Mindlin trên nền nhiều lớp chịu tác dụng tải trọng di động khi tỉ số độ cản giữa nền và lớp liên kết giữa hai tấm thay đổi
• 3.2.4. Bài toán 5: Khảo sát ứng xử động của tấm Mindlin trên nền nhiều lớp chịu tác dụng tải trọng di động khi tỉ số module đàn hồi của hai tấm thay đổi
• 3.2.5. Bài toán 6: Khảo sát ứng xử động của tấm Mindlin trên nền nhiều lớp chịu tác dụng tải trọng di động khi tỉ số chiều dày của hai tấm thay đổi
• 3.2.6. Bài toán 7: Khảo sát ứng xử động của tấm Mindlin trên nền nhiều lớp chịu tác dụng tải trọng di động khi vận tốc lực di động V thay đổi
• 3.2.7. Bài toán 8: Khảo sát ứng xử động của tấm Mindlin trên nền nhiều lớp chịu tác dụng tải trọng di động khi giá trị lực di động P thay đổi
• 3.2.8. Bài toán 9: Khảo sát ứng xử động của tấm Mindlin trên nền nhiều lớp khi tải trọng xe được qui về một tải tập trung tại trọng tâm xe và bốn tải tập trung tại bốn bánh xe
• 4. CHƯƠNG 4: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• KẾT QUẢ CÔNG BỐ ĐẠT ĐƯỢC TỪ LUẬN VĂN
• PHỤ LỤC
• LÝ LỊCH TRÍCH NGANG
• DANH MỤC CÁC HÌNH VẼ
• DANH MỤC CÁC BẢNG BIỂU
• MỘT SỐ KÝ HIỆU VIẾT TẮT

Tóm tắt

I. Tổng Quan Phân Tích Động Lực Học Tấm Dày Nhiều Lớp

Phân tích động lực học tấm dày nhiều lớp là một lĩnh vực nghiên cứu quan trọng trong kỹ thuật xây dựng. Đặc biệt, việc sử dụng các phương pháp số như MPMM (Moving Particle Meshless Method) đang ngày càng trở nên phổ biến. Lý do là chúng cung cấp khả năng mô phỏng chính xác hơn ứng xử của các kết cấu tấm phức tạp, đặc biệt khi chịu tải trọng động. Ứng dụng của phân tích này trải rộng từ thiết kế đường băng, đường cao tốc đến các công trình ngầm và kết cấu chịu tải trọng lớn. Việc hiểu rõ và áp dụng thành công các phương pháp phân tích động lực học tấm giúp nâng cao độ bền kết cấu, giảm thiểu rủi ro và tối ưu hóa thiết kế kết cấu. Luận văn này, như nhiều nghiên cứu khác, đóng góp vào kho tàng kiến thức và kinh nghiệm thực tiễn trong lĩnh vực này. Nghiên cứu này cũng đề xuất phương pháp mới dựa trên MEM để mô phỏng chính xác cấu tạo nền nhiều lớp và tương tác giữa các lớp.

1.1. Giới thiệu Lý Thuyết Tấm Dày và Ứng Dụng Thực Tế

Lý thuyết tấm dày (ví dụ, lý thuyết Reissner-Mindlin) xét đến biến dạng trượt cắt, trở nên quan trọng khi độ dày tấm so sánh được với các kích thước khác. Điều này đặc biệt đúng với các kết cấu tấm nhiều lớp trong xây dựng. Các ứng dụng bao gồm thiết kế mặt đường chịu tải trọng xe cộ, bản đáy hầm chịu tải trọng đất và nước, và các bộ phận máy móc chịu tải trọng động. Phân tích chính xác đòi hỏi mô hình hóa phức tạp và phương pháp giải hiệu quả, lý thuyết này cần xét đến yếu tố ứng suất và biến dạng.

1.2. Tầm Quan Trọng của Phân Tích Động Lực Học trong Xây Dựng

Trong xây dựng, các kết cấu thường xuyên chịu tải trọng động từ nhiều nguồn: giao thông, gió, động đất, và hoạt động máy móc. Phân tích động lực học giúp dự đoán ứng xử của kết cấu dưới các tải trọng này, từ đó đảm bảo an toàn và độ bền. Việc bỏ qua yếu tố động lực học có thể dẫn đến sai sót nghiêm trọng trong thiết kế và thi công, gây ra hư hỏng hoặc sụp đổ kết cấu. Việc phân tích kết cấu cần được thực hiện một cách cẩn thận.

II. Thách Thức Phân Tích Tấm Dày Nhiều Lớp Chịu Tải Động

Việc phân tích tấm dày nhiều lớp chịu tải trọng động đặt ra nhiều thách thức đáng kể. Thứ nhất, mô hình hóa phức tạp đòi hỏi sự chính xác trong việc biểu diễn cấu trúc nhiều lớp, tính chất vật liệu, và tương tác giữa các lớp. Thứ hai, phương pháp giải cần có khả năng xử lý các phương trình động lực học phi tuyến và kích thước lớn. Thứ ba, việc kiểm chứng kết quả đòi hỏi các thí nghiệm phức tạp hoặc so sánh với các phương pháp số khác, tốn kém thời gian và chi phí. Cuối cùng, việc ứng dụng kết quả vào thiết kế thực tế đòi hỏi sự hiểu biết sâu sắc về cả lý thuyết và thực tiễn xây dựng. Stability analysis và buckling analysis cũng là các vấn đề quan trọng cần được xem xét.

2.1. Khó khăn trong Mô Hình Hóa Vật Liệu Composite và Nhiều Lớp

Vật liệu composite và các cấu trúc nhiều lớp có tính chất phức tạp, không đồng nhất, và dị hướng. Mô hình hóa chính xác đòi hỏi việc xác định các tham số vật liệu cho từng lớp, mô tả tương tác giữa các lớp (ví dụ, liên kết hoàn hảo hoặc trượt), và xử lý các hiện tượng phi tuyến (ví dụ, phá hủy lớp). Các phần mềm phân tích kết cấu cần có khả năng hỗ trợ các mô hình vật liệu phức tạp này.

2.2. Giới Hạn của Phương Pháp Phần Tử Hữu Hạn FEM Truyền Thống

Phương pháp phần tử hữu hạn (FEM) là một công cụ mạnh mẽ, nhưng có một số hạn chế khi áp dụng cho phân tích tấm dày nhiều lớp chịu tải trọng động. Việc tạo lưới cho các cấu trúc phức tạp có thể tốn nhiều thời gian và công sức. FEM cũng có thể gặp khó khăn trong việc mô phỏng các hiện tượng như phá hủy lớp và lan truyền vết nứt. Ngoài ra, FEM có thể yêu cầu số lượng phần tử lớn để đạt được độ chính xác mong muốn, dẫn đến chi phí tính toán cao. Phương pháp MPMM ra đời để giải quyết những hạn chế này.

2.3. Sự cần thiết của kiểm định và so sánh kết quả với các phương pháp khác

Để đảm bảo độ chính xác của phân tích động lực học, việc kiểm định kết quả là vô cùng quan trọng. Việc này có thể được thực hiện bằng cách so sánh kết quả với các phương pháp phân tích khác, các kết quả thực nghiệm hoặc các nghiên cứu đã được công bố. Sự khác biệt giữa các phương pháp có thể xuất phát từ các giả định, cách tiếp cận và các yếu tố khác nhau trong mô hình hóa. Việc phân tích và giải thích những khác biệt này giúp nâng cao sự tin cậy của kết quả phân tích.

III. Giải Pháp Phương Pháp MPMM Cho Bài Toán Động Lực Học

Phương pháp MPMM (Moving Particle Meshless Method) nổi lên như một giải pháp tiềm năng cho phân tích động lực học tấm dày nhiều lớp. Ưu điểm chính của MPMM là khả năng mô phỏng các bài toán biến dạng lớn, phá hủy, và tương tác giữa các vật thể một cách hiệu quả. MPMM không yêu cầu lưới phần tử, giúp giảm thiểu công sức tạo mô hình và giải quyết các vấn đề liên quan đến biến dạng lưới. Tuy nhiên, MPMM cũng có những thách thức riêng, bao gồm việc lựa chọn hàm hình dạng, tích phân số, và tối ưu hóa hiệu năng tính toán. Nghiên cứu này sử dụng MPMM để phân tích ứng xử động của tấm Mindlin trên nền nhiều lớp. Việc thiết lập ma trận khối lượng, ma trận độ cứng và ma trận cản là những bước quan trọng.

3.1. Nguyên Lý Cơ Bản của Phương Pháp Phần Tử Không Lưới MPMM

Phương pháp MPMM là một phương pháp số thuộc họ phần tử không lưới. Thay vì sử dụng lưới phần tử như FEM, MPMM sử dụng một tập hợp các điểm vật chất (particles) để rời rạc hóa miền tính toán. Các đại lượng vật lý được tính toán tại các điểm vật chất này dựa trên các hàm hình dạng và các điểm lân cận. Việc không sử dụng lưới giúp MPMM dễ dàng xử lý các bài toán biến dạng lớn và các bài toán có sự thay đổi hình học đáng kể.

3.2. Ưu Điểm của MPMM So Với Các Phương Pháp Truyền Thống

MPMM có một số ưu điểm so với các phương pháp truyền thống như FEM. MPMM dễ dàng xử lý các bài toán biến dạng lớn, phá hủy, và tương tác giữa các vật thể. MPMM không yêu cầu lưới phần tử, giúp giảm thiểu công sức tạo mô hình và giải quyết các vấn đề liên quan đến biến dạng lưới. MPMM có thể được sử dụng để mô phỏng các bài toán đa vật lý, ví dụ như tương tác giữa chất lỏng và chất rắn.

3.3. Cách Thiết Lập Ma Trận Khối Lượng Độ Cứng và Cản Trong MPMM

Trong MPMM, việc thiết lập các ma trận khối lượng, độ cứng, và cản có sự khác biệt so với FEM. Các ma trận này được tính toán dựa trên các hàm hình dạng và các điểm vật chất lân cận. Việc lựa chọn hàm hình dạng phù hợp là rất quan trọng để đảm bảo độ chính xác và ổn định của phương pháp. Các phương pháp tích phân số cũng được sử dụng để tính toán các tích phân liên quan đến các ma trận này.

IV. Ứng Dụng Thực Tiễn Phân Tích Kết Cấu Xây Dựng Bằng MPMM

Việc áp dụng MPMM vào phân tích kết cấu xây dựng mang lại nhiều lợi ích thiết thực. MPMM có thể được sử dụng để mô phỏng các kết cấu chịu tải trọng động, ví dụ như cầu, nhà cao tầng, và công trình ngầm. MPMM cũng có thể được sử dụng để phân tích các kết cấu làm từ vật liệu composite hoặc vật liệu nhiều lớp. Việc sử dụng MPMM giúp các kỹ sư xây dựng hiểu rõ hơn về ứng xử của kết cấu dưới các điều kiện khắc nghiệt, từ đó thiết kế các công trình an toàn và bền vững hơn. Việc tối ưu hóa kết cấu cũng trở nên khả thi hơn với MPMM.

4.1. Ví dụ về Phân Tích Ứng Xử Động của Cầu Bằng Phương Pháp MPMM

Cầu là một loại kết cấu chịu tải trọng động lớn từ xe cộ và gió. MPMM có thể được sử dụng để mô phỏng ứng xử của cầu dưới các tải trọng này, bao gồm việc phân tích dao động, ứng suất, và biến dạng. Kết quả phân tích có thể được sử dụng để đánh giá độ bền và an toàn của cầu, cũng như để tối ưu hóa thiết kế.

4.2. Áp Dụng MPMM trong Thiết Kế Nhà Cao Tầng Chịu Tải Trọng Gió

Nhà cao tầng chịu tải trọng gió lớn, đặc biệt là ở các khu vực ven biển hoặc có khí hậu khắc nghiệt. MPMM có thể được sử dụng để phân tích ứng xử của nhà cao tầng dưới tải trọng gió, bao gồm việc phân tích dao động, ứng suất, và biến dạng. Kết quả phân tích có thể được sử dụng để thiết kế hệ thống giảm chấn và đảm bảo an toàn cho công trình.

4.3. Phân tích động lực học công trình ngầm bằng MPMM

Công trình ngầm thường chịu tải trọng động từ các hoạt động xây dựng, giao thông và động đất. MPMM có thể được sử dụng để mô phỏng sự tương tác giữa công trình và môi trường xung quanh, đánh giá độ bền và ổn định của công trình. Các yếu tố như điều kiện đất nền và phương pháp thi công có thể được xem xét trong quá trình phân tích, giúp đưa ra các giải pháp thiết kế phù hợp.

V. Kết Luận Triển Vọng và Hướng Nghiên Cứu Phương Pháp MPMM

Phương pháp MPMM là một công cụ đầy hứa hẹn cho phân tích động lực học tấm dày nhiều lớp trong xây dựng. Mặc dù còn một số thách thức cần vượt qua, MPMM mang lại nhiều ưu điểm so với các phương pháp truyền thống. Trong tương lai, việc phát triển các thuật toán hiệu quả hơn, tích hợp MPMM với các phần mềm thương mại, và mở rộng phạm vi ứng dụng của MPMM sẽ giúp phương pháp này trở nên phổ biến hơn trong ngành xây dựng. Nghiên cứu trong luận văn này là một bước tiến quan trọng trong việc khám phá tiềm năng của MPMM trong lĩnh vực này. Nghiên cứu này mong muốn cung cấp thêm tài liệu tham khảo hữu ích trong việc nghiên cứu tấm Mindlin trên nền nhiều lớp chịu tải di động.

5.1. Tóm Tắt Các Kết Quả Nghiên Cứu và Đóng Góp của Luận Văn

Luận văn này đã trình bày một phương pháp tiếp cận mới để phân tích động lực học tấm dày nhiều lớp bằng MPMM. Các kết quả số đã được so sánh với các phương pháp khác để chứng minh độ tin cậy của phương pháp đề xuất. Luận văn cũng đã khảo sát ảnh hưởng của các yếu tố quan trọng đến ứng xử của tấm Mindlin trên nền nhiều lớp, ví dụ như tỉ số độ cứng và tỉ số chiều dày giữa các lớp.

5.2. Các Hướng Nghiên Cứu Tiếp Theo và Phát Triển MPMM

Trong tương lai, các nghiên cứu có thể tập trung vào việc phát triển các thuật toán MPMM hiệu quả hơn, đặc biệt là cho các bài toán có kích thước lớn. Việc tích hợp MPMM với các phần mềm thương mại cũng là một hướng đi tiềm năng. Ngoài ra, việc mở rộng phạm vi ứng dụng của MPMM sang các lĩnh vực khác như cơ khí, hàng không vũ trụ, và địa kỹ thuật cũng rất đáng được quan tâm.

Nội dung chính

## Tổng quan nghiên cứu

Trong lĩnh vực kỹ thuật xây dựng công trình dân dụng và công nghiệp, việc phân tích ứng xử động của kết cấu tấm dày trên nền nhiều lớp chịu tải trọng động là một vấn đề quan trọng, đặc biệt trong thiết kế đường băng máy bay và đường cao tốc. Theo ước tính, nền đường băng thường được cấu tạo bởi nhiều lớp vật liệu như lớp bê tông, lớp nhựa đường, lớp xi măng đá và nền đất với các đặc tính vật liệu khác nhau. Việc mô hình hóa chính xác ứng xử động của kết cấu tấm trên nền nhiều lớp giúp nâng cao độ bền và an toàn công trình.

Luận văn thạc sĩ này tập trung phân tích động lực học kết cấu tấm dày trên nền nhiều lớp chịu tải trọng động sử dụng phương pháp MPMM (Multi-Layer Plate Moving Method). Mục tiêu cụ thể bao gồm thiết lập các ma trận khối lượng, độ cứng và ma trận cản cho phần tử kết cấu tấm, phát triển thuật toán giải hệ phương trình động lực học bằng Matlab, kiểm tra độ tin cậy của chương trình tính toán và khảo sát ảnh hưởng của các yếu tố như tỉ số độ cứng, tỉ số độ cản, chiều dày, module đàn hồi, vận tốc và vị trí tải trọng đến ứng xử động của kết cấu.

Phạm vi nghiên cứu được thực hiện tại Trường Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh trong năm 2016. Kết quả nghiên cứu có ý nghĩa lớn trong việc cung cấp tài liệu tham khảo khoa học và ứng dụng thực tiễn trong thiết kế và phân tích kết cấu tấm trên nền nhiều lớp chịu tải trọng động, góp phần nâng cao hiệu quả và độ chính xác trong kỹ thuật xây dựng.

## Cơ sở lý thuyết và phương pháp nghiên cứu

### Khung lý thuyết áp dụng

- **Lý thuyết tấm dày Reissner-Mindlin**: Giúp mô hình hóa biến dạng trượt và uốn của tấm dày, bao gồm các thành phần chuyển vị và góc xoay của mặt trung hòa tấm.
- **Phương pháp phần tử chuyển động MEM (Moving Element Method)**: Phương pháp số giải bài toán động lực học bằng cách chia tấm thành các phần tử chuyển động giả tưởng, tránh cập nhật véctơ tải trọng liên tục.
- **Phương pháp nhiều lớp tấm chuyển động MPMM (Multi-Layer Plate Moving Method)**: Phát triển dựa trên MEM, mô phỏng chính xác cấu tạo nền nhiều lớp và tương tác giữa các lớp, sử dụng phần tử tứ giác 9 nút với 2 lớp, mỗi nút có 3 bậc tự do.
- **Mô hình nền nhiều lớp**: Bao gồm lớp bê tông, lớp nhựa đường, lớp xi măng đá và nền đất với các hệ số độ cứng đàn hồi và hệ số cản được tính toán dựa trên mô hình Richart-Lysmer và hiệu chỉnh Whitman.
- **Phương pháp tích phân số Gauss**: Được sử dụng để tính toán các tích phân trong phương pháp phần tử hữu hạn, đảm bảo độ chính xác cao trong tính toán ma trận kết cấu.

### Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm các thông số vật liệu của các lớp nền (độ dày, module đàn hồi, trọng lượng riêng, hệ số Poisson), các hệ số độ cứng và độ cản của nền và lớp liên kết, cùng với các tải trọng động mô phỏng theo vận tốc và vị trí khác nhau.

Phương pháp phân tích sử dụng thuật toán lập trình Matlab để giải hệ phương trình động lực học của kết cấu tấm trên nền nhiều lớp theo phương pháp MPMM. Cỡ mẫu mô hình được chia thành lưới 60x60 phần tử, đảm bảo độ hội tụ và chính xác của kết quả. Phương pháp Newmark với gia tốc trung bình được áp dụng để giải bài toán động lực học theo thời gian.

Timeline nghiên cứu kéo dài từ tháng 1 đến tháng 6 năm 2016, bao gồm các bước thiết lập mô hình, phát triển thuật toán, kiểm tra độ tin cậy và thực hiện các ví dụ số để khảo sát ảnh hưởng của các yếu tố vật liệu và tải trọng.

## Kết quả nghiên cứu và thảo luận

### Những phát hiện chính

- **Độ hội tụ của mô hình**: Kết quả chuyển vị lớn nhất tại tâm tấm bê tông hội tụ tốt với sai số dưới 5% so với các phương pháp khác khi sử dụng lưới chia 60x60 phần tử.
- **Ảnh hưởng của tỉ số độ cứng nền và lớp liên kết**: Khi tỉ số độ cứng k₁/k₂ thay đổi, chuyển vị lớn nhất tại tâm tấm bê tông thay đổi khoảng 10%, cho thấy độ cứng nền ảnh hưởng rõ rệt đến ứng xử động của kết cấu.
- **Ảnh hưởng của tỉ số độ cản c₁/c₂**: Sự thay đổi tỉ số độ cản giữa nền và lớp liên kết làm chuyển vị tại tâm tấm bê tông biến thiên khoảng 8%, phản ánh vai trò của lực cản trong giảm dao động.
- **Ảnh hưởng của tỉ số module đàn hồi E₁/E₂ và chiều dày h₁/h₂**: Thay đổi các tỉ số này dẫn đến sự biến đổi chuyển vị lớn nhất tại tâm tấm bê tông trong khoảng 12-15%, cho thấy tính nhạy cảm của kết cấu với đặc tính vật liệu và kích thước tấm.
- **Ảnh hưởng của vận tốc và giá trị tải trọng di động**: Khi vận tốc lực di động V tăng, chuyển vị tại tâm tấm bê tông tăng lên đến 20%, trong khi giá trị lực di động P tăng cũng làm chuyển vị tăng tương ứng, thể hiện tính phi tuyến trong ứng xử động.

### Thảo luận kết quả

Nguyên nhân của các biến đổi chuyển vị được giải thích bởi sự tương tác phức tạp giữa các lớp nền với đặc tính vật liệu khác nhau và sự truyền tải động lực qua các lớp. So với các nghiên cứu trước đây sử dụng phương pháp phần tử hữu hạn FEM, phương pháp MPMM cho phép mô hình hóa chính xác hơn cấu trúc nhiều lớp và giảm thiểu chi phí tính toán nhờ không cần cập nhật véctơ tải trọng liên tục.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh chuyển vị lớn nhất theo các tỉ số độ cứng, độ cản, module đàn hồi và chiều dày, cũng như bảng tổng hợp sai số so với các phương pháp khác, giúp minh họa rõ ràng ảnh hưởng của từng yếu tố.

Kết quả nghiên cứu có ý nghĩa quan trọng trong việc thiết kế và phân tích kết cấu tấm trên nền nhiều lớp chịu tải trọng động, góp phần nâng cao độ bền và an toàn công trình trong thực tế.

## Đề xuất và khuyến nghị

- **Áp dụng phương pháp MPMM trong thiết kế kết cấu tấm nhiều lớp**: Khuyến nghị các kỹ sư sử dụng phương pháp này để mô hình hóa chính xác hơn cấu trúc nền nhiều lớp, nâng cao độ tin cậy của phân tích động lực học. Thời gian áp dụng: ngay trong các dự án thiết kế mới.
- **Phát triển phần mềm tính toán chuyên dụng**: Đề xuất xây dựng phần mềm dựa trên thuật toán Matlab đã phát triển để hỗ trợ tính toán nhanh và chính xác cho các công trình thực tế. Chủ thể thực hiện: các viện nghiên cứu và doanh nghiệp phần mềm kỹ thuật, trong vòng 1-2 năm.
- **Khảo sát thêm các yếu tố ảnh hưởng khác**: Nên mở rộng nghiên cứu để xem xét ảnh hưởng của điều kiện biên, tải trọng phức tạp và tương tác đất nền không đồng nhất nhằm hoàn thiện mô hình. Thời gian nghiên cứu tiếp theo: 2-3 năm.
- **Đào tạo và chuyển giao công nghệ**: Tổ chức các khóa đào tạo cho kỹ sư và nhà nghiên cứu về phương pháp MPMM và ứng dụng trong phân tích kết cấu tấm nhiều lớp. Chủ thể thực hiện: các trường đại học và trung tâm đào tạo kỹ thuật, triển khai trong 1 năm tới.

## Đối tượng nên tham khảo luận văn

- **Kỹ sư thiết kế kết cấu dân dụng và công nghiệp**: Nắm bắt phương pháp mới để phân tích chính xác ứng xử động của kết cấu tấm trên nền nhiều lớp, giúp tối ưu thiết kế và đảm bảo an toàn công trình.
- **Nhà nghiên cứu và sinh viên cao học ngành kỹ thuật xây dựng**: Tài liệu tham khảo quan trọng về lý thuyết tấm dày, phương pháp phần tử chuyển động và ứng dụng trong phân tích động lực học.
- **Chuyên gia phân tích và kiểm định công trình**: Sử dụng kết quả nghiên cứu để đánh giá độ bền và khả năng chịu tải động của các kết cấu tấm trong thực tế.
- **Doanh nghiệp phát triển phần mềm kỹ thuật**: Tham khảo thuật toán và mô hình để phát triển các công cụ tính toán chuyên sâu hỗ trợ thiết kế và phân tích kết cấu.

## Câu hỏi thường gặp

1. **Phương pháp MPMM khác gì so với FEM truyền thống?**
MPMM sử dụng các phần tử chuyển động giả tưởng di chuyển cùng vận tốc tải trọng, tránh việc cập nhật véctơ tải trọng liên tục như FEM, giúp giảm chi phí tính toán và mô hình hóa chính xác hơn cấu trúc nhiều lớp.

2. **Tại sao phải xét đến tương tác giữa các lớp nền?**
Tương tác giữa các lớp ảnh hưởng đến sự truyền tải lực và biến dạng của kết cấu, ảnh hưởng trực tiếp đến ứng xử động và độ bền của công trình.

3. **Phương pháp này có thể áp dụng cho các loại tải trọng nào?**
MPMM có thể xử lý tải trọng tĩnh và động, đặc biệt hiệu quả với tải trọng di động có vận tốc và vị trí thay đổi theo thời gian.

4. **Cỡ mẫu và lưới phần tử ảnh hưởng thế nào đến kết quả?**
Lưới phần tử càng mịn (ví dụ 60x60) thì kết quả càng chính xác và hội tụ tốt, tuy nhiên chi phí tính toán cũng tăng theo.

5. **Có thể áp dụng phương pháp này cho các công trình ngoài đường băng và cao tốc không?**
Có, phương pháp phù hợp với nhiều loại kết cấu tấm trên nền nhiều lớp trong xây dựng dân dụng và công nghiệp, nơi có tải trọng động phức tạp.

## Kết luận

- Phương pháp MPMM được phát triển và áp dụng thành công để phân tích động lực học kết cấu tấm dày trên nền nhiều lớp chịu tải trọng động.
- Các ma trận khối lượng, độ cứng và cản được thiết lập chính xác, thuật toán Matlab giải hệ phương trình động lực học hiệu quả.
- Kết quả kiểm chứng cho thấy độ tin cậy cao với sai số dưới 5% so với các phương pháp khác.
- Ảnh hưởng của các yếu tố vật liệu và tải trọng được khảo sát chi tiết, cung cấp cơ sở khoa học cho thiết kế kết cấu.
- Đề xuất áp dụng phương pháp trong thiết kế thực tế, phát triển phần mềm và đào tạo chuyên sâu trong thời gian tới.

Hành động tiếp theo là triển khai ứng dụng phương pháp MPMM trong các dự án thiết kế kết cấu, đồng thời mở rộng nghiên cứu để hoàn thiện mô hình và nâng cao hiệu quả phân tích động lực học trong xây dựng công trình.
