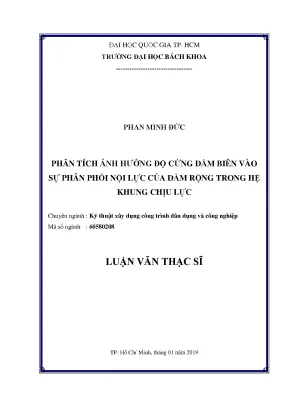

Phân Tích Ảnh Hưởng Độ Cứng Dầm Biên Vào Sự Phân Phối Nội Lực Của Dầm Rộng Trong Hệ Khung Chịu Lực

Luận văn thạc sĩ kỹ thuật phân tích kỹ thuật xây dựng phân tích ảnh hưởng độ cứng dầm biên vào sự phân phối nội lực của dầm rộng trong, đánh giá thực trạng, chỉ ra hạn chế, đề

• Tác giả: Phan Minh Đức
• Người hướng dẫn: PGS TS Nguyễn Văn Hiệp
• Trường học: Đại học Bách Khoa - Đại học Quốc Gia TP. HCM
• Chuyên ngành: Kỹ thuật xây dựng công trình dân dụng và công nghiệp
• Đề tài: Phân Tích Ảnh Hưởng Độ Cứng Dầm Biên Đến Phân Phối Nội Lực Trong Hệ Khung Chịu Lực
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• LỜI CAM ĐOAN
• MỘT SỐ KÝ HIỆU VIẾT TẮT THEO TIÊU CHUẨN ACI 318-2014
• MỘT SỐ KÝ HIỆU VIẾT TẮT TRONG LUẬN VĂN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tình hình nghiên cứu và tính cấp thiết của đề tài
• 1.1.1. Tình hình nghiên cứu
• 1.1.2. Nhu cầu thực tiễn
• 1.1.3. Tính cấp thiết của đề tài
• 1.2. Nội dung luận văn
• 2. CHƯƠNG 2: PHÂN TÍCH HỆ SỐ ĐỘ CỨNG CỦA DẦM BIÊN, ĐỘ CỨNG KHUNG TƯƠNG ĐƯƠNG TRONG HỆ CHỊU LỰC CÓ DẦM RỘNG
• 2.1. Cơ sở lý thuyết và các vận dụng
• 2.1.1. Phương pháp khung tương đương
• 2.1.2. Dầm biên xoắn và cột tương đương
• 2.1.3. Xác định hằng số xoắn của dầm biên
• 2.1.3.1. Xác định hằng số xoắn của dầm biên phạm vi liên kết với dầm rộng
• 2.1.3.2. Xác định hằng số xoắn của dầm biên phạm vi không liên kết dầm rộng
• 2.1.4. Xác định mô men quán tính chống uốn dầm biên, dầm rộng
• 2.1.5. Xác định độ cứng cột tương đương
• 2.2. Khảo sát hệ số quán tính FScw
• 2.3. Nghiên cứu độ cứng khung
• 2.3.1. Độ cứng khung ảnh hưởng bởi kích thước nhịp
• 2.3.2. Độ cứng khung ảnh hưởng bởi chiều cao tầng
• 2.3.3. Độ cứng khung ảnh hưởng bởi hệ số kích thước α và β
• 2.3.4. Độ cứng khung ảnh hưởng bởi tỉ số bs/c1, c3/c2
• 2.3.5. Ứng xử dầm biên theo kích thước tiết diện bs/hs
• 2.3.6. Lựa chọn kích thước tiết diện để phân tích nội lực bằng phần mềm Etabs
• 3. CHƯƠNG 3: CÁC BÀI TOÁN BẰNG SỐ
• 3.1. Phân tích bằng lý thuyết các tiết diện lựa chọn
• 3.2. Các thông số cơ bản của các bài toán bằng số
• 3.3. Phân tích nội lực mô hình không gian
• 3.3.1. Ứng xử mô men uốn của dầm rộng
• 3.3.2. Ứng xử cắt của dầm rộng
• 3.3.3. Ứng xử của dầm biên
• 3.4. Lựa chọn phương án phân tích phi tuyến
• 3.5. Thiết kế cốt thép
• 3.5.1. Khả năng chịu lực của vật liệu
• 3.5.2. Thép chống uốn
• 3.5.3. Thép chống cắt
• 3.5.4. Thiết kế chống xoắn
• 3.5.5. Khả năng chịu Moment xoắn của tiết diện
• 3.5.6. Moment xoắn lớn nhất của tiết diện
• 3.5.7. Tiết diện tới hạn
• 3.5.8. Yêu cầu cốt thép
• 3.6. Kết luận chương 3
• 4. CHƯƠNG 4: CÁC BÀI TOÁN MÔ PHỎNG
• 4.1. Mô hình vật liệu
• 4.2. Ứng dụng phần mềm Abaqus
• 4.2.1. Lựa chọn phần tử mô phỏng
• 4.2.2. Điều kiện biên, tải trọng, bước thời gian phân tích
• 4.3. Vị trí quan sát ứng xử kết cấu
• 4.4. Kết quả phân tích
• 4.4.1. Mode kết thúc mô phỏng
• 4.4.2. Tải trọng - chuyển vị
• 4.4.3. Tải trọng - biến dạng thép dầm rộng
• 4.4.4. Tải trọng - biến dạng thép dầm biên
• 4.4.5. Tải trọng - biến dạng dẻo PEMAG
• 5. CHƯƠNG 5: KẾT LUẬN VÀ KIẾN NGHỊ
• 5.1. So sánh các phương pháp
• 5.2. Hướng phát triển đề tài
• TÀI LIỆU TRÍCH DẪN

Tóm tắt

I. Tổng Quan Về Ảnh Hưởng Độ Cứng Dầm Biên Đến Nội Lực

Nghiên cứu về ảnh hưởng độ cứng dầm biên đến phân phối nội lực trong hệ khung chịu lực là một lĩnh vực quan trọng trong kỹ thuật xây dựng. Đặc biệt, với sự phổ biến của kết cấu dầm rộng trong các công trình dân dụng và công nghiệp, việc hiểu rõ tác động của dầm biên trở nên cấp thiết. Luận văn của Phan Minh Đức (2019) đã đi sâu vào phân tích vấn đề này, cung cấp cái nhìn chi tiết về mối quan hệ giữa độ cứng dầm biên và sự thay đổi trong nội lực dầm. Dầm rộng được ưa chuộng bởi chiều cao tầng giảm, khả năng vượt nhịp lớn và thi công dễ dàng, song độ cứng nhỏ dễ gây nứt và võng lớn. Cần kiểm soát độ võng, vết nứt và tăng độ cứng gối biên để kết cấu dầm rộng làm việc ổn định, an toàn suốt thời gian sử dụng theo tuổi thọ công trình. Dầm biên thường ít sử dụng là dầm rộng, vì vị trí của dầm biên không bị giới hạn chiều cao, dầm biên có nhiệm vụ đỡ tường xây hoặc hệ vách nhôm kính, tăng độ cứng khung trục biên. Nghiên cứu này có ý nghĩa lớn trong việc tối ưu hóa thiết kế, đảm bảo an toàn và hiệu quả kinh tế cho các công trình xây dựng sử dụng kết cấu dầm rộng.

1.1. Ưu điểm và Nhược điểm của Kết Cấu Dầm Rộng Phổ Biến

Kết cấu dầm rộng mang lại nhiều ưu điểm như giảm chiều cao tầng, khả năng vượt nhịp lớn, dễ dàng bố trí hệ thống kỹ thuật và thi công cốp pha đơn giản. Tuy nhiên, nhược điểm lớn nhất là độ cứng thấp, dễ gây nứt và võng lớn. Cần kiểm soát độ võng dài hạn và xử lý liên kết gối biên, vốn dễ suy yếu so với giả thiết ban đầu. Theo nghiên cứu, việc xử lý độ võng, vết nứt và tăng độ cứng gối biên là yếu tố then chốt để đảm bảo kết cấu dầm rộng hoạt động ổn định và an toàn trong suốt tuổi thọ công trình. Dầm biên thường ít sử dụng là dầm rộng, vì vị trí của dầm biên không bị giới hạn chiều cao, dầm biên có nhiệm vụ đỡ tường xây hoặc hệ vách nhôm kính, tăng độ cứng khung trục biên.

1.2. Tính Cấp Thiết của Nghiên Cứu Ảnh Hưởng Độ Cứng Dầm Biên

Hiện nay, các nghiên cứu về ảnh hưởng độ cứng dầm biên đến phân phối nội lực trong dầm rộng, đặc biệt ở nhịp biên, còn hạn chế. Việc hiểu rõ vai trò của dầm biên trong việc chịu xoắn và uốn là rất quan trọng để tối ưu hóa thiết kế. Luận văn của Phan Minh Đức tập trung vào việc phân tích hệ số độ cứng (kFS) của dầm biên, từ đó đưa ra các kiến nghị về kích thước hợp lý để tăng độ cứng khung và giảm chênh lệch nội lực, đặc biệt ở nhịp biên. Nghiên cứu này hướng đến việc cung cấp thông tin hữu ích cho thiết kế và nghiên cứu sâu hơn về kết cấu dầm rộng trong hệ chịu lực.

II. Phương Pháp Phân Tích Độ Cứng Dầm Biên Khung Tương Đương

Để phân tích ảnh hưởng độ cứng dầm biên đến phân phối nội lực, phương pháp khung tương đương là một công cụ hữu ích. Phương pháp này cho phép đơn giản hóa mô hình kết cấu, tập trung vào các yếu tố quan trọng như độ cứng chống uốn, độ cứng chống xoắn của dầm biên. Việc xác định chính xác các hằng số xoắn của dầm biên, cả trong phạm vi liên kết với dầm rộng và ngoài phạm vi liên kết, là yếu tố then chốt để đảm bảo độ tin cậy của kết quả phân tích. Theo luận văn, việc khảo sát hệ số quán tính FScw và nghiên cứu độ cứng khung cũng đóng vai trò quan trọng trong việc đánh giá tổng thể ảnh hưởng của dầm biên.

2.1. Xác Định Hằng Số Xoắn Quan Trọng Của Dầm Biên

Việc xác định hằng số xoắn của dầm biên là một bước quan trọng trong phân tích. Hằng số này phụ thuộc vào hình dạng và kích thước tiết diện dầm biên, cũng như sự liên kết với dầm rộng. Luận văn phân biệt rõ giữa việc xác định hằng số xoắn trong phạm vi liên kết với dầm rộng và ngoài phạm vi liên kết. Các biểu thức tính toán phù hợp được sử dụng để đảm bảo tính chính xác của kết quả. Bằng cách mô phỏng, luận văn đưa ra giải pháp cải tiến để tăng khả năng chống xoắn đồng thời cải thiện độ cứng khung.

2.2. Ảnh Hưởng Kích Thước Nhịp Đến Độ Cứng Khung Chịu Lực

Kích thước nhịp của hệ khung chịu lực có ảnh hưởng đáng kể đến độ cứng tổng thể. Theo luận văn, sự thay đổi tỷ lệ giữa các nhịp (ví dụ, L2/L1) có thể làm thay đổi đáng kể phân phối nội lực trong dầm rộng. Nghiên cứu này sử dụng các biểu đồ và số liệu để minh họa rõ ràng mối quan hệ giữa kích thước nhịp và độ cứng khung, từ đó giúp kỹ sư có cơ sở để đưa ra các quyết định thiết kế tối ưu. Dầm biên thường ít sử dụng là dầm rộng, vì vị trí của dầm biên không bị giới hạn chiều cao, dầm biên có nhiệm vụ đỡ tường xây hoặc hệ vách nhôm kính, tăng độ cứng khung trục biên.

2.3. Khảo Sát Hệ Số Quán Tính FScw Và Độ Cứng Khung

Luận văn khảo sát hệ số quán tính FScw để đánh giá ảnh hưởng của dầm biên đến phân phối nội lực. FScw là tỷ số giữa độ cứng chống xoắn đơn vị và độ cứng chống uốn đơn vị của dầm biên. Nghiên cứu cũng xem xét độ cứng khung chịu lực, phân tích các yếu tố như kích thước nhịp, chiều cao tầng và tỷ số kích thước để hiểu rõ hơn về sự tương tác giữa các thành phần kết cấu. Kết quả này cung cấp thông tin chi tiết để lựa chọn kích thước tiết diện hợp lý, tối ưu hóa độ cứng và giảm chênh lệch nội lực trong dầm rộng.

III. Ứng Dụng Phần Mềm Etabs Phân Tích Nội Lực Dầm Rộng

Luận văn sử dụng phần mềm Etabs, một công cụ phổ biến trong ngành xây dựng, để mô phỏng và phân tích nội lực trong hệ khung có dầm rộng. Các bài toán bằng số được thiết lập với các thông số cơ bản, sau đó phân tích nội lực mô hình không gian. Kết quả cho thấy sự ứng xử của moment uốn và lực cắt trong dầm rộng, cũng như sự ứng xử của dầm biên. Việc lựa chọn phương án phân tích phi tuyến cũng được đề cập để đánh giá chính xác hơn ảnh hưởng của độ cứng dầm biên.

3.1. Phân Tích Nội Lực Ứng Xử Moment Uốn và Lực Cắt

Kết quả phân tích Etabs cho thấy moment uốn và lực cắt trong dầm rộng chịu ảnh hưởng đáng kể từ độ cứng dầm biên. Sự thay đổi trong kích thước và hình dạng dầm biên có thể dẫn đến sự thay đổi đáng kể trong phân phối nội lực, đặc biệt ở các gối và nhịp của dầm rộng. Nghiên cứu này cung cấp các số liệu cụ thể về sự ứng xử của moment uốn và lực cắt trong các trường hợp khác nhau, từ đó giúp kỹ sư hiểu rõ hơn về cơ chế chịu lực của kết cấu. Dầm biên thường ít sử dụng là dầm rộng, vì vị trí của dầm biên không bị giới hạn chiều cao, dầm biên có nhiệm vụ đỡ tường xây hoặc hệ vách nhôm kính, tăng độ cứng khung trục biên.

3.2. Lựa Chọn Phương Án Phân Tích Phi Tuyến Cho Dầm Biên

Để đánh giá chính xác hơn ảnh hưởng của độ cứng dầm biên, việc sử dụng phân tích phi tuyến là cần thiết. Phân tích phi tuyến cho phép mô phỏng chính xác hơn sự làm việc của vật liệu và kết cấu khi chịu tải trọng lớn, đồng thời xem xét các yếu tố như sự hình thành vết nứt và sự chảy dẻo của thép. Nghiên cứu này đề xuất các phương án phân tích phi tuyến phù hợp để đánh giá ảnh hưởng của độ cứng dầm biên đến phân phối nội lực trong dầm rộng.

IV. Mô Phỏng Bằng Phần Mềm Abaqus Kiểm Chứng Độ Cứng Dầm

Để kiểm chứng kết quả phân tích bằng Etabs, luận văn sử dụng phần mềm Abaqus, một công cụ mạnh mẽ trong mô phỏng phần tử hữu hạn. Mô hình vật liệu được thiết lập chi tiết, bao gồm cả bê tông và cốt thép. Điều kiện biên, tải trọng và bước thời gian phân tích được lựa chọn cẩn thận để đảm bảo độ tin cậy của kết quả. Vị trí quan sát ứng xử kết cấu được xác định trước để thu thập dữ liệu về chuyển vị, biến dạng và ứng suất.

4.1. Chi Tiết Mô Hình Vật Liệu và Điều Kiện Biên Abaqus

Việc thiết lập mô hình vật liệu chính xác là yếu tố then chốt để đảm bảo độ tin cậy của kết quả mô phỏng Abaqus. Luận văn mô tả chi tiết các thông số vật liệu của bê tông và cốt thép, bao gồm cả mô đun đàn hồi, cường độ chịu nén, cường độ chịu kéo và biểu đồ ứng suất-biến dạng. Điều kiện biên được thiết lập để mô phỏng chính xác sự liên kết giữa các thành phần kết cấu, đồng thời đảm bảo sự ổn định của mô hình trong quá trình phân tích.

4.2. Phân Tích Kết Quả Tải Trọng Chuyển Vị và Biến Dạng Thép

Kết quả phân tích Abaqus cung cấp thông tin chi tiết về ứng xử của kết cấu dưới tác dụng của tải trọng. Các biểu đồ tải trọng-chuyển vị và tải trọng-biến dạng thép được sử dụng để đánh giá độ cứng và khả năng chịu lực của dầm rộng. Sự so sánh giữa các phương án thiết kế khác nhau cho phép xác định phương án tối ưu về độ cứng và phân phối nội lực. Đồng thời thấy rõ ảnh hưởng độ cứng dầm biên đến kết cấu. Dầm biên thường ít sử dụng là dầm rộng, vì vị trí của dầm biên không bị giới hạn chiều cao, dầm biên có nhiệm vụ đỡ tường xây hoặc hệ vách nhôm kính, tăng độ cứng khung trục biên.

V. So Sánh Kết Luận và Hướng Phát Triển Về Độ Cứng Dầm

Luận văn so sánh kết quả phân tích từ các phương pháp khác nhau (Etabs, Abaqus, lý thuyết) để đánh giá độ tin cậy của kết quả. Các kết luận được rút ra về ảnh hưởng độ cứng dầm biên đến phân phối nội lực trong hệ khung có dầm rộng. Hướng phát triển đề tài được đề xuất, tập trung vào việc nghiên cứu các giải pháp thiết kế tối ưu để tăng độ cứng và cải thiện ứng xử của kết cấu.

5.1. Tổng Hợp So Sánh Kết Quả Giữa Các Phương Pháp

Việc so sánh kết quả giữa các phương pháp phân tích khác nhau (Etabs, Abaqus, lý thuyết) là một bước quan trọng để đảm bảo độ tin cậy của nghiên cứu. Sự khác biệt và tương đồng giữa các kết quả được phân tích kỹ lưỡng, từ đó xác định những ưu điểm và hạn chế của từng phương pháp. Kết quả này giúp kỹ sư lựa chọn phương pháp phân tích phù hợp cho từng bài toán cụ thể.

5.2. Hướng Phát Triển Đề Tài Nghiên Cứu Độ Cứng Khung

Luận văn đề xuất các hướng phát triển đề tài, tập trung vào việc nghiên cứu các giải pháp thiết kế tối ưu để tăng độ cứng và cải thiện ứng xử của kết cấu dầm rộng. Các giải pháp này có thể bao gồm việc sử dụng vật liệu mới, thay đổi hình dạng tiết diện, hoặc áp dụng các kỹ thuật gia cường tiên tiến. Nghiên cứu sâu hơn về ảnh hưởng độ cứng dầm biên trong các điều kiện tải trọng khác nhau cũng được đề xuất.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh xây dựng công trình dân dụng và công nghiệp tại Việt Nam, phương pháp đổ bê tông toàn khối (monolithic concrete pouring) được áp dụng rộng rãi, đặc biệt trong các công trình nhà nhiều tầng như văn phòng, khách sạn, căn hộ và bãi đỗ xe ngầm. Theo ước tính, kết cấu dầm rộng chiếm ưu thế nhờ khả năng giảm chiều cao tầng, tăng số tầng xây dựng, đồng thời có thể vượt nhịp lớn và dễ dàng bố trí hệ thống kỹ thuật bên dưới. Tuy nhiên, dầm rộng cũng tồn tại những nhược điểm như độ cứng nhỏ hơn dầm thông thường, dễ xuất hiện vết nứt và độ võng lớn, đặc biệt tại nhịp biên, gây ảnh hưởng đến sự ổn định và an toàn của kết cấu.

Vấn đề nghiên cứu trọng tâm của luận văn là phân tích ảnh hưởng của độ cứng dầm biên đến sự phân phối nội lực của dầm rộng trong hệ khung chịu lực. Mục tiêu cụ thể là xác định mối quan hệ giữa độ cứng dầm biên với mô men uốn và lực cắt tại nhịp biên, từ đó đề xuất kích thước và giải pháp tăng cứng phù hợp nhằm giảm chênh lệch nội lực và hạn chế vết nứt. Phạm vi nghiên cứu tập trung vào hệ khung chịu lực có dầm rộng và dầm biên, với dữ liệu thu thập và phân tích trong giai đoạn từ tháng 8 đến tháng 12 năm 2018 tại Trường Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh.

Ý nghĩa nghiên cứu được thể hiện rõ qua việc cung cấp cơ sở khoa học cho việc thiết kế và thi công dầm rộng, góp phần nâng cao độ bền, độ cứng và an toàn kết cấu, đồng thời thúc đẩy ứng dụng dầm rộng trong các công trình xây dựng hiện đại. Các chỉ số như hệ số độ cứng (kFS) và hệ số quán tính (FScw) được sử dụng làm thước đo chính để đánh giá ảnh hưởng của dầm biên lên hệ khung chịu lực.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: phương pháp khung tương đương và phân tích độ cứng dầm biên trong hệ khung chịu lực. Phương pháp khung tương đương, được phát triển từ nghiên cứu của Peabody (1940) và Corley, là cơ sở để phân tích nội lực sàn phẳng chịu tải đứng, được áp dụng trong tiêu chuẩn ACI 318-2014. Phương pháp này cho phép mô hình hóa hệ khung gồm cột, dầm biên và dầm rộng, giả định các nút khung là cứng trong giai đoạn đàn hồi.

Khái niệm hệ số độ cứng (kFS) được định nghĩa là tỉ số giữa độ cứng đơn vị chống xoắn và độ cứng đơn vị chống uốn của dầm biên, phản ánh khả năng chống xoắn so với chống uốn. Hệ số quán tính (FScw) là tỉ số mô men quán tính chống xoắn chia mô men quán tính chống uốn, liên hệ tuyến tính với kFS trong giai đoạn đàn hồi. Các khái niệm quan trọng khác bao gồm hằng số xoắn (C), mô men quán tính chống uốn (JU), bề rộng hiệu dụng của dầm bản (be), và các kích thước tiết diện như bs, hs, c1, c2, c3.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các công trình thực tế như cao ốc văn phòng Nguyễn Lâm (TP. HCM) và MB Grand Tower (Hà Nội), kết hợp với số liệu tiêu chuẩn kỹ thuật như ACI 318-2014, ACI 352R-02, TCXD 198:1997. Phương pháp phân tích bao gồm:

• Phân tích lý thuyết dựa trên phương pháp khung tương đương để xác định hệ số độ cứng dầm biên và độ cứng khung tương đương.
• Phân tích bằng phần mềm Etabs để mô phỏng nội lực, mô men uốn và lực cắt trong hệ khung chịu lực có dầm rộng.
• Mô phỏng phi tuyến bằng phần mềm Abaqus với các mô hình vật liệu bê tông và cốt thép, điều kiện biên và tải trọng thực tế, nhằm đánh giá ứng xử dầm biên và dầm rộng dưới tải trọng đứng.
• Cỡ mẫu nghiên cứu bao gồm các mô hình kết cấu đại diện với kích thước nhịp dầm biên từ 8 đến 12 m, chiều cao tầng từ 3.4 m trở lên, và các tiết diện dầm biên đa dạng.
• Phương pháp chọn mẫu dựa trên các công trình điển hình và tiêu chuẩn kỹ thuật hiện hành, đảm bảo tính đại diện và khả năng áp dụng thực tiễn.
• Timeline nghiên cứu kéo dài từ tháng 8 đến tháng 12 năm 2018, bao gồm giai đoạn thu thập số liệu, phân tích lý thuyết, mô phỏng và tổng hợp kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của hệ số độ cứng dầm biên (kFS) đến phân phối nội lực: Kết quả phân tích cho thấy khi tăng kFS, độ cứng khung tương đương tăng lên đáng kể, làm giảm chênh lệch mô men uốn và lực cắt tại nhịp biên dầm rộng. Cụ thể, độ cứng khung có thể tăng đến khoảng 20-30% khi kFS tăng từ 0.5 lên 1.0, giúp giảm nguy cơ nứt và độ võng.

2. Mối quan hệ giữa kích thước tiết diện dầm biên và độ cứng xoắn: Qua khảo sát các trường hợp tiết diện dầm biên, mô men quán tính chống xoắn (Kt) tỷ lệ thuận với kích thước bề rộng (bs) và chiều cao (hs) của dầm biên. Ví dụ, tăng bs từ 400 mm lên 500 mm và hs từ 700 mm lên 800 mm làm tăng Kt khoảng 15-25%, cải thiện khả năng chống xoắn.

3. Phân bố góc xoắn dầm biên theo vị trí mặt cắt: Biểu đồ tỉ số góc xoắn dầm biên theo vị trí mặt cắt nhịp dầm biên cho thấy góc xoắn tăng dần từ giữa nhịp đến liên kết cột, với bước nhảy rõ rệt tại vị trí giao với dầm rộng. Khi tăng hệ số mở rộng dầm biên (α) và hằng số chống xoắn (γ), bước nhảy này giảm, làm cho góc xoắn phân bố đều hơn, góp phần tăng độ ổn định.

4. Hiệu quả của giải pháp tăng cứng liên kết gối biên: Mô phỏng bằng Abaqus cho thấy việc bổ sung thép đệm đầu cột và tăng kích thước tiết diện dầm biên giúp giảm biến dạng thép và bê tông tại gối biên, giảm biến dạng dẻo PEMAG và tăng khả năng chịu lực của kết cấu. So sánh biến dạng thép giữa các phương án cho thấy giảm biến dạng lên đến 18-22% khi áp dụng giải pháp này.

Thảo luận kết quả

Nguyên nhân chính của sự phân phối lại nội lực và xuất hiện vết nứt tại nhịp biên dầm rộng là do độ cứng xoắn dầm biên thấp, làm tăng góc xoắn và mô men xoắn tại gối biên. Kết quả nghiên cứu phù hợp với nhận định của các nghiên cứu quốc tế về liên kết cột – dầm rộng chịu tải ngang, đồng thời bổ sung thêm góc nhìn về ảnh hưởng của độ cứng dầm biên trong tải trọng đứng.

So sánh với các nghiên cứu trước đây, luận văn đã mở rộng phạm vi phân tích từ nhịp giữa sang nhịp biên, nơi có nhiều vết nứt và độ võng lớn hơn. Việc áp dụng phương pháp khung tương đương kết hợp mô phỏng phi tuyến giúp đánh giá chính xác hơn sự biến đổi nội lực và ứng xử kết cấu thực tế.

Dữ liệu có thể được trình bày qua biểu đồ tỉ số góc xoắn theo vị trí mặt cắt, bảng tổng hợp mô men quán tính và lực cắt tại các tiết diện khác nhau, cũng như biểu đồ tải trọng – biến dạng thép trong các phương án mô phỏng. Những biểu đồ này minh họa rõ ràng sự cải thiện độ cứng và giảm biến dạng khi áp dụng giải pháp tăng cứng dầm biên.

Đề xuất và khuyến nghị

1. Tăng kích thước tiết diện dầm biên hợp lý: Đề xuất tăng bề rộng (bs) và chiều cao (hs) dầm biên theo tỷ lệ phù hợp với nhịp dầm rộng, nhằm nâng cao hệ số độ cứng kFS, giảm mô men xoắn và lực cắt tại nhịp biên. Thời gian thực hiện: trong giai đoạn thiết kế kết cấu; Chủ thể thực hiện: kỹ sư thiết kế kết cấu.

2. Gia cố liên kết gối biên bằng thép đệm đầu cột: Bố trí thép đệm đầu cột để tăng độ cứng xoắn và khả năng neo thép dầm biên, hạn chế vết nứt và biến dạng dẻo. Thời gian thực hiện: trong thi công; Chủ thể thực hiện: nhà thầu thi công kết cấu.

3. Sử dụng phần mềm mô phỏng kết cấu hiện đại: Áp dụng phần mềm như Etabs và Abaqus để phân tích nội lực và mô phỏng ứng xử phi tuyến của hệ khung có dầm rộng, giúp đánh giá chính xác và tối ưu thiết kế. Thời gian thực hiện: trong giai đoạn thiết kế và kiểm tra; Chủ thể thực hiện: kỹ sư thiết kế và tư vấn.

4. Kiểm soát độ võng và vết nứt trong quá trình sử dụng: Thiết lập hệ thống giám sát độ võng và vết nứt tại nhịp biên dầm rộng, đặc biệt trong các công trình nhiều tầng, nhằm phát hiện sớm và xử lý kịp thời. Thời gian thực hiện: trong quá trình vận hành; Chủ thể thực hiện: chủ đầu tư và đơn vị quản lý vận hành.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu: Luận văn cung cấp cơ sở khoa học và phương pháp phân tích chi tiết về ảnh hưởng độ cứng dầm biên, giúp tối ưu hóa thiết kế dầm rộng trong hệ khung chịu lực, nâng cao độ bền và an toàn công trình.

2. Nhà thầu thi công kết cấu bê tông: Các giải pháp gia cố liên kết gối biên và bố trí thép đệm đầu cột được trình bày rõ ràng, hỗ trợ thi công chính xác, giảm thiểu rủi ro nứt và biến dạng trong quá trình xây dựng.

3. Chuyên gia giám sát và quản lý vận hành công trình: Thông tin về các yếu tố ảnh hưởng đến độ võng và vết nứt tại nhịp biên giúp thiết lập hệ thống giám sát hiệu quả, đảm bảo an toàn và tuổi thọ công trình.

4. Nhà nghiên cứu và sinh viên ngành kỹ thuật xây dựng: Luận văn là tài liệu tham khảo quý giá về phương pháp khung tương đương, phân tích độ cứng dầm biên và mô phỏng kết cấu, hỗ trợ phát triển nghiên cứu sâu hơn trong lĩnh vực kết cấu bê tông cốt thép.

Câu hỏi thường gặp

1. Độ cứng dầm biên ảnh hưởng như thế nào đến nội lực dầm rộng?
   Độ cứng dầm biên quyết định khả năng chống xoắn và phân phối mô men uốn, lực cắt tại nhịp biên. Độ cứng thấp làm tăng góc xoắn, gây phân phối lại nội lực và xuất hiện vết nứt. Ví dụ, tăng hệ số độ cứng kFS từ 0.5 lên 1.0 có thể giảm mô men xoắn tại gối biên đến 20%.

2. Phương pháp khung tương đương có ưu điểm gì trong phân tích dầm rộng?
   Phương pháp này cho phép mô hình hóa hệ khung chịu lực với giả định nút cứng trong giai đoạn đàn hồi, giúp phân tích nội lực chính xác và đơn giản hơn so với mô hình phức tạp. Đây là cơ sở cho việc tính toán hệ số độ cứng và mô men quán tính.

3. Giải pháp nào hiệu quả để tăng độ cứng dầm biên?
   Gia cố liên kết gối biên bằng thép đệm đầu cột và tăng kích thước tiết diện dầm biên là các giải pháp hiệu quả. Mô phỏng cho thấy giảm biến dạng thép và bê tông lên đến 20%, cải thiện độ bền và ổn định kết cấu.

4. Tại sao cần kiểm soát độ võng và vết nứt ở nhịp biên?
   Nhịp biên thường chịu tải trọng và mô men xoắn lớn, dễ xuất hiện vết nứt và độ võng vượt giới hạn, ảnh hưởng đến an toàn và tuổi thọ công trình. Kiểm soát giúp phát hiện sớm và xử lý kịp thời, tránh hư hỏng nghiêm trọng.

5. Phần mềm nào được sử dụng để mô phỏng kết cấu dầm rộng?
   Phần mềm Etabs được dùng để phân tích nội lực và mô hình khung, trong khi Abaqus hỗ trợ mô phỏng phi tuyến, đánh giá ứng xử vật liệu và biến dạng dẻo, giúp thiết kế và kiểm tra kết cấu chính xác hơn.

Kết luận

• Luận văn đã làm rõ ảnh hưởng quan trọng của độ cứng dầm biên đến sự phân phối nội lực và ứng xử của dầm rộng trong hệ khung chịu lực.
• Hệ số độ cứng (kFS) và hệ số quán tính (FScw) là các chỉ số then chốt để đánh giá và tối ưu thiết kế dầm biên.
• Giải pháp tăng kích thước tiết diện và gia cố liên kết gối biên bằng thép đệm đầu cột giúp cải thiện độ cứng xoắn, giảm vết nứt và độ võng tại nhịp biên.
• Phương pháp khung tương đương kết hợp mô phỏng phi tuyến bằng phần mềm Etabs và Abaqus cung cấp công cụ phân tích hiệu quả, phù hợp với thực tiễn thi công và thiết kế.
• Đề xuất tiếp tục nghiên cứu mở rộng phạm vi mô phỏng, thực nghiệm đối chứng và ứng dụng trong các công trình đa dạng để nâng cao tính ứng dụng và độ tin cậy của kết quả.

Các kỹ sư thiết kế và nhà quản lý công trình nên áp dụng các kết quả và giải pháp nghiên cứu trong luận văn để nâng cao chất lượng và độ bền của kết cấu dầm rộng, đồng thời thúc đẩy nghiên cứu phát triển trong lĩnh vực kỹ thuật xây dựng hiện đại.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN.1 Tình hình nghiên cứu và tính cấp thiết của đề tài .1 Tình hình nghiên cứu .2 Nhu cầu thực tiễn .3 Tính cấp thiết của đề tài .2 Nội dung luận văn .8 Chương 2 PHÂN TÍCH HỆ SỐ ĐỘ CỨNG CỦA DẦM BIÊN, ĐỘ CỨNG KHUNG TƯƠNG ĐƯƠNG TRONG HỆ CHỊU LỰC CÓ DẦM RỘNG .2 Cơ sở lý thuyết và các vận dụng .1 Phương pháp khung tương đương .2 Dầm biên xoắn và cột tương đương .3 Xác định hằng số xoắn của dầm biên .1 Xác định hằng số xoắn của dầm biên phạm vi liên kết với dầm rộng.2 Xác định hằng số xoắn của dầm biên phạm vi không liên kết dầm rộng .4 Xác định mô men quán tính chống uốn dầm biên, dầm rộng .5 Xác định độ cứng cột tương đương .3 Khảo sát hệ số quán tính FScw .4 Nghiên cứu độ cứng khung .1 Độ cứng khung ảnh hưởng bởi kích thước nhịp .2 Độ cứng khung ảnh hưởng bởi chiều cao tầng .3 Độ cứng khung ảnh hưởng bởi hệ số kích thước  và  .4 Độ cứng khung ảnh hưởng bởi tỉ số bs/c1, c3/c2 .5 Ứng xử dầm biên theo kích thước tiết diện bs/hs .6 Lựa chọn kích thước tiết diện để phân tích nội lực bằng phần mềm Etabs .41 Chương 3 CÁC BÀI TOÁN BẰNG SỐ .1 Phân tích bằng lý thuyết các tiết diện lựa chọn .2 Các thông số cơ bản của các bài toán bằng số .3 Phân tích nội lực mô hình không gian .4 Kết quả nội lực .1 Ứng xử mô men uốn của dầm rộng .2 Ứng xử cắt của dầm rộng .3 Ứng xử của dầm biên .5 Lựa chọn phương án phân tích phi tuyến .6 Thiết kế cốt thép .1 Khả năng chịu lực của vật liệu .2 Thép chống uốn .3 Thép chống cắt .4 Thiết kế chống xoắn .5 Khả năng chịu Moment xoắn của tiết diện .6 Moment xoắn lớn nhất của tiết diện .7 Tiết diện tới hạn .8 Yêu cầu cốt thép .7 Kết luận chương 3 .72 Chương 4 CÁC BÀI TOÁN MÔ PHỎNG .1 Mô hình vật liệu .3 Ứng dụng phần mềm Abaqus .1 Lựa chọn phần tử mô phỏng .2 Điều kiện biên, tải trọng, bước thời gian phân tích .4 Vị trí quan sát ứng xử kết cấu .5 Kết quả phân tích .1 Mode kết thúc mô phỏng .2 Tải trọng - chuyển vị .3 Tải trọng - biến dạng thép dầm rộng .4 Tải trọng - biến dạng thép dầm biên .5 Tải trọng - biến dạng dẻo PEMAG.96 Chương 5 KẾT LUẬN VÀ KIẾN NGHỊ .1 So sánh các phương pháp .5 Hướng phát triển đề tài .100 TÀI LIỆU TRÍCH DẪN DANH MỤC HÌNH ẢNH Hình 1.1 Cao ốc Văn Phòng Nguyễn Lâm .2 Kết cấu dầm rộng công trình MB Grand Tower .3 Liên kết biên cột - dầm rộng – dầm biên .4 Tiết diện cột và dầm bê tông cốt thép theo TCXD 198:1997 .5 Liên kết biên của khung chịu lực .6 Liên kết cột – dầm rộng chịu tải ngang của Fadwa .7 Chi tiết liên kết cột – dầm rộng .8 Xử lý vết nứt dầm rộng .1 Hoạt động của khung có dầm rộng và sự xoắn dầm biên.2 Xác định Kt đối với khung có dầm rộng.3 Chi tiết liên kết cột dầm biên và dầm rộng (α = 0).4 Phân chia mặt cắt biên tính hằng số xoắn .5 Tiết diện 3D liên kết biên .6 Chi tiết liên kết cột dầm trường hợp 1 đến 8 .7 Chi tiết liên kết cột dầm trường hợp 9 đến 12 .8 Bề rộng hiệu dụng của dầm bản be .9 Tiết diện dầm chữ L, T .10 Chi tiết liên kết cột biên.11 Các thông số xác định kAB .12 Mặt bằng điển hình khảo sát độ cứng khung .13 Chi tiết liên kết cột – dầm.14 Chi tiết ký hiệu kích thước liên kết biên, cột – dầm.1 Mặt bằng trích đoạn điển hình .2 Diện tích tính xoắn trước khi nứt .3 Dòng ứng suất trong tiết diện chịu xoắn .1 Mặt bằng mô phỏng bằng Abaqus .2 Chi tiết thép đệm đầu cột, thép cột, thép vách .3 Chi tiết thép dầm rộng, dầm biên .4 Bước thời gian mô phỏng .81 DANH MỤC BẢNG SỐ LIỆU Bảng 1.1 Một số quy định của tiêu chuẩn sử dụng dầm rộng .1 Biểu thức tính toán hằng số xoắn dầm biên liên kết với dầm rộng .2 Xác định bề rộng hiệu dụng be của dầm .3 Biểu thức tính toán hằng số xoắn dầm biên ngoài dầm rộng .1 Kích thước tiết diện dầm biên và cạnh cột c1 .2 Độ cứng khung tương đương .3 Tổng hợp phương án phân tích đàn hồi .4 Tổng hợp giá trị mô men uốn dầm rộng không có đệm đầu cột .5 Tổng hợp mô men dầm rộng theo hệ số quán tính FScw .6 Tổng hợp giá trị lực cắt dầm rộng không có đệm đầu cột .7 Mô men xoắn dầm biên theo hệ số quán tính (FScw) cột (750×500) .8 Mô men xoắn dầm biên theo hệ số quán tính (FScw) vách (1500×500).1 Kích thước cấu kiện điển hình mô phỏng Abaqus .2 Thiết kế sơ bộ thép ở gối dầm rộng .3 Thiết kế sơ bộ thép ở giữa nhịp dầm rộng .4 Tính toán thép gối dầm biên .5 Bố trí thép gối dầm biên .6 Thiết kế thép đệm đầu cột .7 Bố trí thép đệm đầu cột .8 Quy đổi đơn vị áp dụng trong Abaqus .9 Tổng hợp kết quả mô phỏng .10 So sánh chênh lệch biến dạng thép WB_Rb1 và WB_Rb2 .1 Tổng hợp và so sánh kết quả giữa các phương pháp .97 DANH MỤC BIỂU ĐỒ Biểu đồ 2.1 Tỉ số góc xoắn dầm biên theo vị trí mặt cắt nhịp dầm biên .2 Quan hệ FScw và m, n phạm vi dầm rộng liên kết với dầm biên .3 Quan hệ FScs và m, hf phạm vi dầm biên không liên kết với dầm rộng29 Biểu đồ 2.4 Độ cứng khung tương đương theo tỉ số nhịp L2/L1 .5 Giảm độ cứng khung so với dầm thường theo tỉ số nhịp L2/L1 .6 Độ cứng khung theo tỉ số nhịp L2/L1 biểu diễn thông qua KT/∑Kc .7 Độ cứng khung theo tỉ số H1/H2 .8 Độ cứng khung theo tỉ số H1/H2 .9 Độ cứng độ cứng khung theo  và  .10 Độ cứng độ cứng khung theo  và  biểu diễn thông qua KT/∑Kc .11 Độ cứng độ cứng khung theo  và  biểu diễn thông qua kt/kc .12 Độ cứng khung theo bs/c1 và c3/c2 .13 Ứng xử dầm biên theo kích thước hs/bs .8 Quan hệ mô men uốn dầm rộng và (FScw) không có đệm đầu cột .9 Quan hệ mô men dầm rộng và (FScw) đối với cột (750×500) .10 Quan hệ mô men dầm rộng và (FScw) đối với cột (1000×500).11 Quan hệ mô men dầm rộng và (FScw) đối với vách (1500×500) .12 Quan hệ mô men dầm rộng và (FScw) đối với vách (2000×500) .13 Quan hệ lực cắt gối dầm rộng và (FScw) đối với cột (750×500) .14 Quan hệ lực cắt gối dầm rộng và (FScw) đối với cột (1000×500) .15 Quan hệ lực cắt gối dầm rộng và (FScw) đối với cột (1500×500) .16 Quan hệ lực cắt gối dầm rộng và (FScw) đối với cột (2000×500) .17 Mô men xoắn dầm biên không có đệm đầu cột biên (750×500) .18 Mô men xoắn dầm biên có đệm đầu cột biên (750×500) .19 Mô men xoắn dầm biên không có đệm đầu cột biên (1500×500) .20 Mô men xoắn dầm biên có đệm đầu cột biên (1500×500) .1 Ứng suất biến dạng bê tông miền chịu nén/kéo .2 quan hệ ứng suất và biến dạng thép .3 Quan hệ tải trọng và chuyển vị CV1 phương án 1, 2, 2a .3a Quan hệ tải trọng - chuyển vị CV1 và CV2 của phương án 1 .4 Quan hệ tải trọng và chuyển vị CV1 phương án 3, 4, 4a .6 Quan hệ tải trọng và biến dạng thép WB_Rb2 phương án 3, 4 và 4a .7 Quan hệ tải trọng và biến dạng thép WB_Rb1 phương án 1,2, 2a .8 Quan hệ tải trọng và biến dạng thép WB_Rb1 phương án 3,4 và 4a .9a So sánh biến dạng thép WB_Rb1 và WB_Rb2 phương án 2 .9b So sánh biến dạng thép WB_Rb1 và WB_Rb2 phương án 2a .10a So sánh biến dạng thép WB_Rb1 và WB_Rb2 phương án 4 .10b So sánh biến dạng thép WB_Rb1 và WB_Rb2 phương án 4a .11 Quan hệ tải trọng biến dạng thép WB_Rb3 phương án 1,2, 2a .12 Quan hệ tải trọng biến dạng thép WB_Rb3 phương án 3, 4, 4a .14 Quan hệ tải trọng biến dạng thép WB_Rb4 phương án 3, 4, 4a .15 Quan hệ tải trọng biến dạng thép WB_Rb5 phương án 1, 2, 2a .16 Quan hệ tải trọng biến dạng thép WB_Rb5 phương án 3, 4, 4a .17 Quan hệ tải trọng – biến dạng thép EB_Rb1 phương án 3,4 và 4a .18 Quan hệ tải trọng – biến dạng thép EB_Rb2 phương án 1, 2 và 2a .19 Quan hệ tải trọng – biến dạng thép EB_Rb2 phương án 3,4 và 4a .20 Quan hệ tải trọng – biến dạng thép EB_Rb3 phương án 1, 2 và 2a .21 Quan hệ tải trọng – biến dạng thép EB_Rb3 phương án 3, 4 và 4a .22 Tải trọng và biến dạng dẻo PEMAG phương án 3, 4 và 4a .
