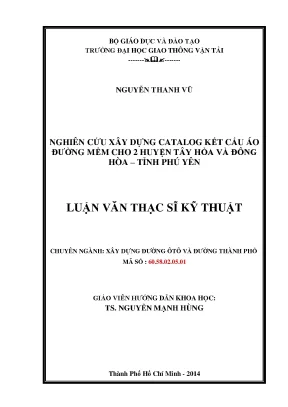

Nghiên cứu xây dựng catalog kết cấu áo đường mềm cho 2 huyện tây hòa và đông hòa tỉnh phú yên luận văn thạc sĩ xây dựng đường ô tô và đường thành phố

Nghiên cứu xây dựng catalog kết cấu áo đường mềm cho huyện Tây Hòa và Đông Hòa, tỉnh Phú Yên, ứng dụng trong luận văn thạc sĩ xây dựng đường ô tô và đô thị.

• Tác giả: Nguyễn Thanh Vũ
• Người hướng dẫn: TS. Nguyễn Mạnh Hùng
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Xây Dựng Đường Ô Tô Và Đường Thành Phố
• Đề tài: Nghiên Cứu Xây Dựng Catalog Kết Cấu Áo Đường Mềm Tại Tây Hòa Và Đông Hòa, Phú Yên
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• LỜI NÓI ĐẦU
• PHẦN MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Đối tượng nghiên cứu
• 0.3. Phạm vi nghiên cứu
• 0.4. Mục tiêu nghiên cứu của đề tài
• 0.5. Phương pháp nghiên cứu
• 0.6. Kết cấu của luận văn
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ĐỊNH HÌNH KẾT CẤU ÁO ĐƯỜNG TRÊN THẾ GIỚI VÀ Ở VIỆT NAM
• 1.1. TỔNG QUAN VỀ THIẾT KẾ ĐỊNH HÌNH KẾT CẤU ÁO ĐƯỜNG TRÊN THẾ GIỚI
• 1.1.1. TRÊN THẾ GIỚI
• 1.1.2. Kết cấu định hình do trung tâm thiết kế nhà ở và công trình Pháp (CEBTP) kiến nghị cho các nước nhiệt đới (Xem phụ lục B)
• 1.1.3. Kết cấu định hình của CHLB Đức
• 1.2. TỔNG QUAN VỀ THIẾT KẾ ĐỊNH HÌNH KẾT CẤU ÁO ĐƯỜNG Ở VIỆT NAM
• 2. CHƯƠNG 2: QUY HOẠCH MẠNG LƯỚI ĐƯỜNG TRONG 2 HUYỆN TÂY HÒA VÀ ĐÔNG HÒA – TỈNH PHÚ YÊN, ĐIỀU KIỆN ĐẤT NỀN VÀ VẬT LIỆU LÀM ĐƯỜNG Ở ĐỊA PHƯƠNG
• 2.1. QUY HOẠCH PHÁT TRIỂN MẠNG LƯỚI ĐƯỜNG BỘ TRONG 2 HUYỆN TÂY HÒA VÀ ĐÔNG HÒA – TỈNH PHÚ YÊN
• 2.2. Hiện trạng hệ thống giao thông đường bộ tỉnh Phú Yên
• 2.3. Mục tiêu phát triển
• 2.4. Sơ lược về mục tiêu phát triển giao thông đường bộ của thành phố Tuy Hòa nói riêng và của tỉnh Phú Yên nói chung
• 2.5. Quy hoạch phát triển mạng lưới đường trong 2 huyện Tây Hòa và Đông Hòa – Tỉnh Phú Yên
• 2.6. CÁC ĐẶC TRƯNG CƠ BẢN ĐƯỜNG TRONG 2 HUYỆN TÂY HÒA VÀ ĐÔNG HÒA - TỈNH PHÚ YÊN
• 2.7. ĐIỀU KIỆN ĐẤT NỀN ĐƯỜNG
• 2.8. ĐIỀU KIỆN VẬT LIỆU SỬ DỤNG LÀM KẾT CẤU ÁO ĐƯỜNG
• 2.9. DANH SÁCH NĂNG LỰC CÁC ĐƠN VỊ HOẠT ĐỘNG THI CÔNG TRÊN ĐỊA BÀN TỈNH PHÚ YÊN
• 3. CHƯƠNG 3: NGHIÊN CỨU ĐỀ XUẤT CATALOG KẾT CẤU ÁO ĐƯỜNG HỢP LÝ CHO 2 HUYỆN TÂY HÒA VÀ ĐÔNG HÒA TỈNH PHÚ YÊN
• 3.1. CÁC CƠ SỞ LÝ THUYẾT TÍNH TOÁN
• 3.1.1. Cơ sở lý thuyết theo 22 TCN 211-06
• 3.1.2. Một số nhận xét về phương pháp tính toán theo 22 TCN 211-06
• 3.1.3. Cơ sở lý thuyết theo 22 TCN 274-01: Tiêu chuẩn thiết kế mặt đường mềm
• 3.1.4. Cơ sở lý thuyết tính toán kết cấu áo đường của một số nước khác
• 3.2. PHƯƠNG PHÁP XÁC ĐỊNH BỀ DÀY KẾT CẤU ÁO ĐƯỜNG
• 3.2.1. Tính toán chiều dày theo quy trình 22 TCN 211-06
• 3.2.2. Kiểm toán lại theo 22 TCN 274-01
• 3.3. Đánh giá kết cấu áo đường đang được áp đụng trên địa bàn tỉnh Phú Yên
• 3.4. Tổng hợp một số kết cấu áo đường của các dự án đã thực hiện ở Tỉnh Phú Yên
• 3.5. CÁC THÔNG SỐ ĐẦU VÀO PHỤC VỤ CHO VIỆC LẬP CATALOG KẾT CẤU ÁO ĐƯỜNG
• 3.5.1. Quy mô các tuyến đường cần lập Catalog trong luận văn
• 3.5.2. Lưu lượng và tải trọng xe
• 3.5.3. Môđun đàn hồi yêu cầu
• 3.5.4. Phân loại lưu lượng xe dùng trong catalog
• 3.5.5. Độ tin cậy R khi tính toán kết cấu áo đường
• 3.5.6. Phân loại cấp hạng đất nền
• 3.5.7. Các loại vật liệu sử dụng tính toán trong luận văn
• 3.5.8. Cấp phối đá dăm gia cố xi măng
• 3.5.9. Cát gia cố xi măng
• 3.5.10. Đất gia cố xi măng
• 3.5.11. Tổng hợp các thông số vật liệu tính toán
• 3.6. NGUYÊN TẮC ĐỀ XUẤT KẾT CẤU MẶT ĐƯỜNG
• 3.7. ĐỀ XUẤT KẾT CẤU ÁO ĐƯỜNG HỢP LÝ CHO ĐƯỜNG THUỘC 2 HUYỆN TÂY HÒA VÀ ĐÔNG HÒA TỈNH PHÚ YÊN
• 3.8. Catalog kết cấu áo đường mềm sử dụng cho 2 huyện Tây Hòa và Đông Hòa – Tỉnh Phú Yên
• 3.9. Dạng chung kết cấu áo đường trong catalog tổng hợp của phụ lục A
• 3.10. TÍNH TOÁN LẬP BẢNG CATALOG KẾT CẤU ÁO ĐƯỜNG
• 3.11. PHÂN TÍCH GIÁ THÀNH ĐẦU TƯ XÂY DỰNG CỦA TỪNG LOẠI KẾT CẤU ÁO ĐƯỜNG TRONG CATALOG
• 3.12. Một số hướng dẫn khi thiết kế lựa chọn các kết cấu áo đường định hình trong bảng Catalog
• 3.13. KẾT LUẬN CHƯƠNG
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về nghiên cứu

Nghiên cứu này tập trung vào việc xây dựng catalog kết cấu áo đường mềm cho hai huyện Tây Hòa và Đông Hòa, tỉnh Phú Yên. Tính cấp thiết của đề tài xuất phát từ sự phát triển nhanh chóng của hạ tầng giao thông tại khu vực này. Việc thiết kế và xây dựng các kết cấu áo đường hợp lý không chỉ đảm bảo an toàn giao thông mà còn tiết kiệm chi phí đầu tư. Đặc biệt, kết cấu áo đường là yếu tố quyết định đến chất lượng và tuổi thọ của đường, ảnh hưởng trực tiếp đến hiệu quả khai thác và chi phí vận hành. Theo đó, nghiên cứu này sẽ cung cấp những thông tin cần thiết để tối ưu hóa thiết kế kết cấu áo đường, từ đó nâng cao hiệu quả sử dụng và giảm thiểu chi phí bảo trì.

1.1. Tính cấp thiết của đề tài

Phú Yên, với vị trí địa lý thuận lợi và sự phát triển nhanh chóng của đô thị, đang đối mặt với nhiều thách thức trong việc xây dựng và duy trì hệ thống giao thông. Kết cấu áo đường không chỉ chịu tác động của tải trọng giao thông mà còn bị ảnh hưởng bởi các yếu tố môi trường như khí hậu và thời tiết. Việc nghiên cứu và xây dựng catalog kết cấu áo đường mềm là cần thiết để đảm bảo rằng các tuyến đường được thiết kế phù hợp với điều kiện địa phương, từ đó nâng cao chất lượng và tuổi thọ của đường. Điều này không chỉ giúp tiết kiệm chi phí mà còn đảm bảo an toàn cho người tham gia giao thông.

II. Tổng quan về kết cấu áo đường

Chương này sẽ trình bày tổng quan về các loại kết cấu áo đường trên thế giới và tại Việt Nam. Các tiêu chuẩn thiết kế và phương pháp tính toán sẽ được phân tích để đưa ra những cơ sở lý thuyết cho việc xây dựng catalog kết cấu áo đường mềm. Việc hiểu rõ các tiêu chuẩn thiết kế quốc tế và trong nước sẽ giúp xác định được các yếu tố cần thiết để áp dụng vào thực tiễn tại Tây Hòa và Đông Hòa. Đặc biệt, các nghiên cứu trước đây về kết cấu áo đường sẽ được xem xét để rút ra bài học kinh nghiệm và áp dụng vào nghiên cứu này.

2.1. Các tiêu chuẩn thiết kế kết cấu áo đường

Tiêu chuẩn thiết kế kết cấu áo đường là cơ sở quan trọng để đảm bảo chất lượng và an toàn cho các tuyến đường. Các tiêu chuẩn này bao gồm các yêu cầu về tải trọng, độ bền và khả năng chịu lực của kết cấu áo đường. Việc áp dụng các tiêu chuẩn này vào thiết kế sẽ giúp tối ưu hóa kết cấu, giảm thiểu chi phí và nâng cao hiệu quả sử dụng. Nghiên cứu sẽ phân tích các tiêu chuẩn thiết kế hiện hành, từ đó đề xuất các giải pháp phù hợp cho việc xây dựng catalog kết cấu áo đường mềm tại Tây Hòa và Đông Hòa.

III. Phương pháp nghiên cứu

Phương pháp nghiên cứu được sử dụng trong luận văn này bao gồm phân tích tài liệu, khảo sát thực địa và mô hình hóa. Việc phân tích tài liệu sẽ giúp thu thập thông tin về các loại kết cấu áo đường đã được áp dụng tại các địa phương khác. Khảo sát thực địa sẽ cung cấp dữ liệu thực tế về điều kiện đất nền và vật liệu xây dựng tại Tây Hòa và Đông Hòa. Mô hình hóa sẽ được sử dụng để tính toán và đánh giá các phương án thiết kế khác nhau, từ đó đưa ra các khuyến nghị cho việc xây dựng catalog kết cấu áo đường mềm.

3.1. Phân tích tài liệu

Phân tích tài liệu là bước đầu tiên trong nghiên cứu, giúp xác định các tiêu chuẩn và phương pháp thiết kế đã được áp dụng trong thực tiễn. Các tài liệu liên quan đến kết cấu áo đường sẽ được thu thập và phân tích để rút ra những bài học kinh nghiệm. Việc này không chỉ giúp hiểu rõ hơn về các yếu tố ảnh hưởng đến thiết kế mà còn cung cấp cơ sở lý thuyết cho các bước nghiên cứu tiếp theo. Từ đó, các thông tin này sẽ được sử dụng để xây dựng catalog kết cấu áo đường mềm phù hợp với điều kiện địa phương.

Nội dung chính

Tổng quan nghiên cứu

Phú Yên, tỉnh duyên hải Nam Trung Bộ Việt Nam, có diện tích tự nhiên khoảng 5.045 km² với dân số gần 862.000 người (điều tra năm 2009), trong đó 80% cư dân sống ở khu vực nông thôn. Hai huyện Tây Hòa và Đông Hòa thuộc tỉnh này đang trong giai đoạn phát triển nhanh với tốc độ đô thị hóa cao, nhiều dự án hạ tầng giao thông được triển khai nhằm kết nối hiệu quả với thành phố Tuy Hòa và các khu vực kinh tế trọng điểm. Hệ thống giao thông hiện tại gồm hơn 3.171 km đường bộ với tỷ lệ mặt đường bê tông nhựa chiếm khoảng 18,4%, bê tông xi măng 14%, còn lại là các loại mặt đường cấp phối, đá, gạch và đất chiếm hơn 55%.

Kết cấu áo đường mềm là thành phần chịu lực và tác động trực tiếp từ phương tiện giao thông cũng như điều kiện khí hậu, ảnh hưởng lớn đến tuổi thọ và chi phí bảo trì đường bộ. Tuy nhiên, hiện nay thiết kế kết cấu áo đường tại địa phương thường chưa tối ưu về mặt kỹ thuật và kinh tế, dẫn đến chiều dày kết cấu lớn, chi phí đầu tư cao. Do đó, mục tiêu nghiên cứu là xây dựng catalog kết cấu áo đường mềm phù hợp với điều kiện tải trọng, vật liệu và địa chất thủy văn đặc thù của hai huyện Tây Hòa và Đông Hòa, nhằm nâng cao hiệu quả đầu tư và chất lượng khai thác đường bộ trong giai đoạn 2014-2020.

Nghiên cứu có ý nghĩa quan trọng trong việc chuẩn hóa thiết kế kết cấu áo đường, góp phần phát triển hạ tầng giao thông bền vững, giảm thiểu chi phí bảo trì và nâng cao an toàn giao thông cho khu vực đang phát triển năng động này.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các tiêu chuẩn thiết kế kết cấu áo đường mềm hiện hành, trong đó nổi bật là tiêu chuẩn Việt Nam 22 TCN 211-06 về áo đường mềm và tiêu chuẩn 22 TCN 274-01 về thiết kế mặt đường mềm. Ngoài ra, nghiên cứu tham khảo các mô hình catalog kết cấu áo đường của các nước phát triển như Pháp (CEBTP) và Cộng hòa Liên bang Đức, với các phân loại nền đường theo chỉ số CBR và tải trọng trục tiêu chuẩn từ 10 đến 13 tấn.

Ba khái niệm chính được áp dụng gồm:

• Chỉ số CBR (California Bearing Ratio) để phân loại sức chịu tải của nền đường, từ S1 (CBR < 5) đến S5 (CBR > 30).
• Tải trọng trục tính toán tiêu chuẩn, thường là trục đơn 100 kN (10 tấn) hoặc 120 kN tùy theo loại đường và lưu lượng xe.
• Mô đun đàn hồi (E) của vật liệu làm móng và nền đường, là chỉ số quan trọng để tính toán chiều dày và khả năng chịu lực của kết cấu áo đường.

Phương pháp nghiên cứu

Nghiên cứu kết hợp phương pháp lý thuyết và thực nghiệm, bao gồm:

• Thu thập và phân tích số liệu hiện trạng mạng lưới giao thông, điều kiện địa chất, khí hậu và vật liệu xây dựng tại hai huyện Tây Hòa và Đông Hòa.
• Thí nghiệm mô đun đàn hồi, cường độ chịu nén và ép chẻ của các loại vật liệu như cấp phối đá dăm, cát và đất gia cố xi măng lấy mẫu tại địa phương.
• Áp dụng các tiêu chuẩn thiết kế kết cấu áo đường mềm để tính toán chiều dày các lớp kết cấu phù hợp với điều kiện tải trọng và nền đất.
• Xây dựng catalog kết cấu áo đường mềm với nhiều phương án kết cấu khác nhau, đánh giá về kỹ thuật và kinh tế thông qua phân tích chi phí đầu tư xây dựng.
• Cỡ mẫu nghiên cứu bao gồm các tuyến đường thuộc các cấp từ huyện lộ đến tỉnh lộ, với số liệu lưu lượng xe và tải trọng được thu thập trong khoảng thời gian 2010-2013.
• Phân tích dữ liệu sử dụng phần mềm chuyên dụng và so sánh với các kết quả nghiên cứu trong nước và quốc tế để đảm bảo tính chính xác và khả thi của catalog đề xuất.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phân loại nền đường và vật liệu địa phương: Nền đất tại Tây Hòa và Đông Hòa có chỉ số CBR dao động từ dưới 5 đến trên 30, với các lớp đất sét, cát pha và bùn sét có mô đun đàn hồi từ 45 MPa đến 225 MPa tùy lớp. Vật liệu làm móng chủ yếu là cấp phối đá dăm gia cố xi măng 6-10%, cát gia cố xi măng và đá trộn nhựa, có mô đun đàn hồi từ 100 MPa đến trên 300 MPa.

2. Lưu lượng và tải trọng xe: Lưu lượng xe ngày trên các tuyến đường dao động từ dưới 300 xe/ngày đến trên 3.000 xe/ngày, trong đó xe nặng chiếm khoảng 30%. Tải trọng trục tính toán tiêu chuẩn được chọn là 100 kN (10 tấn) phù hợp với đặc điểm giao thông địa phương.

3. Chiều dày kết cấu áo đường hợp lý: Qua tính toán theo tiêu chuẩn 22 TCN 211-06 và 274-01, chiều dày lớp mặt bê tông nhựa dao động từ 7 đến 12 cm, lớp móng trên từ 15 đến 25 cm, lớp móng dưới từ 15 đến 55 cm tùy theo cấp hạng đường và điều kiện nền đất. Tổng chiều dày kết cấu được tối ưu giảm khoảng 15-20% so với thiết kế hiện hành, giúp tiết kiệm chi phí đầu tư.

4. Phân tích chi phí đầu tư: Các phương án kết cấu sử dụng cấp phối đá dăm gia cố xi măng 8% và đá trộn nhựa cho lớp móng trên cho hiệu quả kinh tế cao nhất, giảm chi phí xây dựng khoảng 10-15% so với phương án truyền thống chỉ dùng cấp phối đá dăm không gia cố.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc xây dựng catalog kết cấu áo đường mềm dựa trên điều kiện thực tế về tải trọng, vật liệu và địa chất tại Tây Hòa và Đông Hòa là hoàn toàn khả thi và cần thiết. Việc áp dụng các tiêu chuẩn thiết kế hiện đại kết hợp với thí nghiệm vật liệu địa phương giúp xác định chính xác các thông số kỹ thuật, từ đó tối ưu hóa chiều dày kết cấu và giảm chi phí đầu tư.

So sánh với các nghiên cứu quốc tế, catalog đề xuất có sự tương đồng về phân loại nền đường và tải trọng trục, nhưng được điều chỉnh phù hợp với điều kiện khí hậu nhiệt đới gió mùa, lượng mưa tập trung và địa chất phức tạp của khu vực. Việc giảm chiều dày kết cấu không làm giảm tuổi thọ và chất lượng khai thác đường mà còn góp phần nâng cao hiệu quả kinh tế và bảo vệ môi trường do giảm sử dụng vật liệu.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh chiều dày kết cấu và chi phí đầu tư giữa các phương án, bảng phân loại nền đường theo CBR và mô đun đàn hồi, cũng như bản đồ phân bố vật liệu và địa chất tại hai huyện nghiên cứu.

Đề xuất và khuyến nghị

1. Áp dụng catalog kết cấu áo đường mềm trong thiết kế và thi công các tuyến đường huyện và tỉnh lộ tại Tây Hòa và Đông Hòa nhằm đảm bảo tính đồng bộ, khoa học và tiết kiệm chi phí đầu tư. Thời gian thực hiện: 2015-2020. Chủ thể: Sở Giao thông Vận tải Phú Yên, các đơn vị tư vấn thiết kế.

2. Tăng cường thí nghiệm và kiểm định vật liệu xây dựng tại địa phương để cập nhật thông số kỹ thuật chính xác, phục vụ cho việc điều chỉnh catalog phù hợp với biến đổi điều kiện môi trường và giao thông. Thời gian: liên tục hàng năm. Chủ thể: Phòng thí nghiệm trọng điểm đường bộ, các viện nghiên cứu.

3. Đào tạo và nâng cao năng lực cho cán bộ kỹ thuật và nhà thầu thi công về thiết kế và thi công kết cấu áo đường mềm theo catalog mới, đảm bảo chất lượng và tiến độ công trình. Thời gian: 2015-2017. Chủ thể: Trường Đại học Giao thông Vận tải, Sở Giao thông Vận tải.

4. Xây dựng hệ thống giám sát và bảo trì định kỳ cho các tuyến đường áp dụng catalog nhằm phát hiện sớm các hư hỏng, đảm bảo tuổi thọ và an toàn giao thông. Thời gian: bắt đầu từ năm 2016. Chủ thể: UBND huyện Tây Hòa, Đông Hòa, các đơn vị quản lý đường bộ.

Đối tượng nên tham khảo luận văn

1. Các cơ quan quản lý giao thông vận tải địa phương: Sở Giao thông Vận tải, UBND huyện Tây Hòa và Đông Hòa có thể sử dụng kết quả nghiên cứu để lập kế hoạch đầu tư, nâng cấp và bảo trì hệ thống đường bộ phù hợp với điều kiện thực tế.

2. Các đơn vị tư vấn thiết kế và thi công xây dựng đường bộ: Catalog kết cấu áo đường mềm cung cấp cơ sở kỹ thuật chuẩn hóa, giúp tối ưu hóa thiết kế, tiết kiệm chi phí và nâng cao chất lượng công trình.

3. Các viện nghiên cứu và trường đại học chuyên ngành xây dựng cầu đường: Tài liệu nghiên cứu là nguồn tham khảo quý giá cho các đề tài tiếp theo về thiết kế kết cấu áo đường mềm và phát triển vật liệu xây dựng địa phương.

4. Nhà đầu tư và các tổ chức tài chính: Hiểu rõ về các phương án kết cấu và chi phí đầu tư giúp đánh giá hiệu quả kinh tế của các dự án giao thông, từ đó đưa ra quyết định đầu tư chính xác.

Câu hỏi thường gặp

1. Catalog kết cấu áo đường mềm là gì và tại sao cần thiết?
   Catalog là tập hợp các mẫu kết cấu áo đường đã được tính toán và kiểm nghiệm phù hợp với điều kiện địa phương. Nó giúp chuẩn hóa thiết kế, giảm thiểu khối lượng tính toán và tối ưu chi phí đầu tư, đồng thời nâng cao chất lượng và tuổi thọ công trình.

2. Điều kiện địa chất tại Tây Hòa và Đông Hòa ảnh hưởng thế nào đến thiết kế kết cấu áo đường?
   Địa chất phức tạp với nhiều lớp đất sét, bùn sét và cát có mô đun đàn hồi khác nhau đòi hỏi thiết kế kết cấu phải linh hoạt, sử dụng vật liệu gia cố phù hợp để đảm bảo khả năng chịu lực và ổn định lâu dài.

3. Làm thế nào để xác định tải trọng trục tính toán cho các tuyến đường địa phương?
   Tải trọng trục được xác định dựa trên lưu lượng xe, tỷ lệ xe nặng và đặc điểm vận tải thực tế. Ở Tây Hòa và Đông Hòa, tải trọng trục tiêu chuẩn 100 kN (10 tấn) được áp dụng phù hợp với điều kiện giao thông hiện tại.

4. Các vật liệu gia cố xi măng có ưu điểm gì trong kết cấu áo đường mềm?
   Gia cố xi măng giúp tăng cường độ chịu nén, mô đun đàn hồi và khả năng chống biến dạng của lớp móng, từ đó giảm chiều dày kết cấu và chi phí xây dựng, đồng thời cải thiện tuổi thọ mặt đường.

5. Làm sao để áp dụng catalog kết cấu áo đường mềm vào thực tế thi công?
   Cần có sự phối hợp chặt chẽ giữa các bên liên quan, từ khâu khảo sát, thiết kế, thí nghiệm vật liệu đến giám sát thi công. Đào tạo cán bộ kỹ thuật và nhà thầu thi công cũng rất quan trọng để đảm bảo áp dụng đúng tiêu chuẩn và quy trình.

Kết luận

• Đã xây dựng thành công catalog kết cấu áo đường mềm phù hợp với điều kiện tải trọng, vật liệu và địa chất tại hai huyện Tây Hòa và Đông Hòa, tỉnh Phú Yên.
• Kết cấu áo đường đề xuất giúp giảm chiều dày kết cấu khoảng 15-20% so với thiết kế hiện hành, tiết kiệm chi phí đầu tư 10-15%.
• Nghiên cứu kết hợp thí nghiệm vật liệu địa phương và áp dụng tiêu chuẩn thiết kế hiện đại, đảm bảo tính khoa học và thực tiễn.
• Đề xuất các giải pháp triển khai áp dụng catalog trong thiết kế, thi công và bảo trì đường bộ nhằm nâng cao hiệu quả đầu tư và chất lượng công trình.
• Khuyến nghị tiếp tục cập nhật dữ liệu vật liệu và điều kiện khai thác để hoàn thiện catalog, đồng thời đào tạo nhân lực kỹ thuật và xây dựng hệ thống giám sát bảo trì hiệu quả.

Các cơ quan quản lý và đơn vị thi công cần phối hợp triển khai áp dụng catalog trong các dự án đường bộ mới và nâng cấp, đồng thời tổ chức đào tạo và giám sát chặt chẽ để đảm bảo hiệu quả lâu dài.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ ĐỊNH HÌNH KẾT CẤU ÁO ĐƯỜNG TRÊN THẾ GIỚI VÀ Ở VIỆT NAM Ở các nước trên thế giới việc lập ra các mẫu Catalog kết cấu áo đường ôtô để áp dụng cho mỗi nước là tuỳ thuộc vào điều kiện địa hình, địa chất, khí hậu, thủy văn, tình trạng giao thông, trình độ công nghệ.là một việc làm quen thuộc và thường xuyên được cập nhật và hoàn chỉnh. Các bảng Catalog định hình kết cấu mặt đường đã đưa ra với mục đích giảm bớt khối lượng tính toán, tận dụng được các kết cấu hợp lý, thống nhất trong việc sản xuất vật liệu xây dựng, ứng dụng được nhanh các tiến bộ kỹ thuật, phù hợp với công nghệ thi công hiện đại, tăng hiệu quả đầu tư và để có được tiếng nói chung trong việc thiết kế, khai thác sử dụng và bảo dưỡng đường ôtô. Catalog là một cách đơn giản trình bày chính sách đầu tư kỹ thuật, sự lựa chọn các phương án áo đường đã được chấp nhận, sự lựa chọn một quan điểm chiến lược về áo đường dựa trên nguyên tắc tồn tại lâu dài về chất lượng của kết cấu áo đường. TỔNG QUAN VỀ THIẾT KẾ ĐỊNH HÌNH KẾT CẤU ÁO ĐƯỜNG TRÊN THẾ GIỚI 1.

Kết cấu định hình do trung tâm thiết kế nhà ở và công trình Pháp (CEBTP) kiến nghị cho các nước nhiệt đới (Xem phụ lục B): Đưa ra được các Catalog kết cấu áo đường phụ thuộc vào cấp hạng lưu lượng và cấp hạng nền đường. Vật liệu được sử dụng làm lớp mặt chủ yếu là các lớp bêtông nhựa hay đá trộn nhựa. Các lớp móng bằng cấp phối tự nhiên, cấp phối đá nghiền, cát, .có hoặc không có gia cố chất liên kết vô cơ. Sức chịu tải của nền đường.

Nền đường được chia thành 5 loại như sau: 17 Bảng 1. Các loại sức chịu tải nền đường S1 CBR < 5 S2 5 < CBR < 10 S3 10 < CBR < 15 S4 15 < CBR < 30 S5 CBR > 30 Tải trọng tính toán Các kết cấu mặt đường do CEBTP kiến nghị đều được tính với trục đơn có tải trọng lớn nhất là 13T với tỷ lệ vượt tải không quá 10%. Lưu lượng xe có thể xác định theo một trong các cách sau:  Lưu lượng xe ngày: - Đó là lưu lượng xe trung bình trong ngày với thời gian khoảng 15 năm bao gồm tất cả các loại xe trong đó có khoảng 30% xe nặng (xe có tổng trọng lượng cả hàng trên 3T). Lưu lượng xe được chia thành 5 cấp: Bảng 1.

Các cấp lưu lượng xe T1 <300 T2 300 – 1000 T3 1000 – 3000 T4 3000 – 6000 T5 6000 – 12000 (Đơn vị tính: xe/ngày đêm/làn) - T1 gồm những đường có lưu lượng rất nhỏ nhưng vẫn rải mặt vì những lý do không phải kinh tế. - T5 ứng với đường cao tốc 4 hoặc 6 làn xe.  Lưu lượng tích lũy của các xe nặng: - Các phân cấp này gần giống với cách trên. Nếu tuổi thọ mặt đường là 15 năm và tỷ lệ xe nặng khoảng 30% thì phân cấp như sau: 18 Bảng 1.

Các cấp lưu lượng xe tích lũy của các xe nặng T1 < 5.107 Nhận xét: CEBTP đã lập ra 12 kết cấu áo đường cho đường cao tốc ứng với: - 5 cấp hạng nền đường: từ S1đến S5; - Tải trọng trục tính toán: 13T; - Tải trọng trục tích luỹ: 107 ÷ 2. - Kết cấu áo đường gồm: o Kết cấu áo đường với lớp móng trên gia cố nhựa:  Lớp mặt: Bêtông nhựa, dày từ 7÷10cm;  Lớp móng trên: Sỏi nhựa, san hô nghiền gia cố nhựa dày từ 17÷18cm;  Lớp móng dưới: Cát nhựa, sỏi núi lửa, đất vôi,. dày từ 15÷55cm. o Kết cấu áo đường với lớp móng trên gia cố xi măng:  Lớp mặt: Bêtông nhựa, dày từ 7÷10cm;  Lớp móng trên: Sỏi xi măng, san hô nghiền gia cố xi măng dày từ 20÷25cm;  Lớp móng dưới: Xỉ núi lửa, đất vôi, san hô gia cố xi măng.

dày từ 15÷45cm. - Thời hạn thiết kế: 15 năm; 1. Kết cấu định hình của CHLB Đức Cộng hòa Liên bang Đức là nước có lịch sử lâu dài và kinh nghiệm trong xây dựng, khai thác đường bộ trên thế giới. Hiện nay họ có mạng lưới đường bộ hoàn chỉnh và chất lượng khai thác tốt, kết cấu mặt đường được lựa chọn dựa trên cơ sở tính toán và kinh nghiệm khai thác.

19 Định hình kết cấu mặt đường RSt0 – 01 năm 2001 của CHLB Đức dựa trên tiêu chuẩn thiết kế, xây dựng và khai thác từ những năm trước đây. Các cơ sở của định hình dựa trên các yếu tố cơ bản sau đây: - Tích luỹ số lần tải trọng trục 10 tấn tác dụng lên mặt đường từ khi đưa đường vào sử dụng tới cuối thời kỳ khai thác. Số năm sử dụng tính số lần tải trọng đối với đường cấp cao là 30 năm. - Tình hình đất nền đường và vật liệu làm lớp móng trong kết cấu mặt đường.

- Điều kiện khí hậu các vùng khác nhau mà chủ yếu là thời gian băng giá. - Kinh nghiệm khai thác bảo dưỡng các loại kết cấu mặt đường khác nhau. Mặt đường bêtông nhựa trên các loại kết cấu móng khác nhau (trong bảng EtínhMN/m2) - Cơ sở phân chia kết cấu mặt đường là số lượng tải trọng tích luỹ, gồm đường cao tốc (SV) và 6 cấp (từ I – VI) khác nhau dựa trên số lần tải trọng trục tính bằng triệu lần. - Nền đất được lấy cố định có môđun đàn hồi tối thiểu bằng 45MN/m2 (45MPa).

- Môđun đàn hồi chung lớp móng trên tối thiểu phải đạt 100MN/m2 (100 MPa) với đường cấp thấp và 1200daN/cm2 với đường cấp cao. Nhận xét: Định hình đưa ra là định hình mở, chỉ định hình các lớp mặt, còn với nhiều loại kết cấu móng khác nhau, trên cơ sở điều kiện cụ thể các kỹ sư tư vấn thiết kế và các nhà đầu tư sẽ lựa chọn kết cấu phù hợp. 21 Với cấp xây dựng SV (đường cao tốc), chiều dày lớp mặt và lớp móng trên như sau: - Lớp mặt bêtông nhựa: 12 cm; - Lớp móng trên (bêtông nhựa chịu lực hoặc vật liệu gia cố xi măng) dày 14÷22cm; - Tải trọng trục tính toán: 10T; - Cấp hạng đất nền đường:  45MPa; - Tổng số trục xe tích luỹ: 32.106 trục xe/ngày đêm; - Thời hạn thiết kế: 30 năm. TỔNG QUAN VỀ THIẾT KẾ ĐỊNH HÌNH KẾT CẤU ÁO ĐƯỜNG Ở VIỆT NAM Kết cấu áo đường theo tiêu chuẩn 22 TCN 211-06: Áo đường mềm – Các yêu cầu và chỉ dẫn thiết kế a.

Tải trọng trục tính toán: Tải trọng trục tính toán tiêu chuẩn được quy định tùy thuộc điều kiện chạy xe. Tải trọng trục tính toán tiêu chuẩn là trục đơn của ôtô có trọng lượng 100kN đối với tất cả các loại áo đường mềm trên đường, trên đường ôtô các cấp thuộc mạng lưới chung và cả trên các đường đô thị từ cấp khu vực trở xuống. Các đặc trưng của tải trọng trục tính toán tiêu chuẩn Tải trọng trục tính toán Áp lực tính toán lên Đường kính vệt tiêu chuẩn, P (kN) mặt đường, p (Mpa) bánh xe, D (cm) 100 0.6 36 Trên những đường có lưu thông các loại trục xe nặng khác biệt nhiều so với loại trục tiêu chuẩn ở Bảng 1.11 (như các đường vùng mỏ, đường công nghiệp chuyên dụng…) thì kết cấu áo đường phải được tính với tải trọng trục đơn nặng nhất có thể có trong dòng xe. Trên các đường đường ôtô các cấp có lưu thông các trục đơn của xe nặng vượt quá 120 kN thoả mãn điều kiện các trục đơn nặng trên 120 kN và 22 dưới 144 kN với số lượng chiếm dưới 5% tổng số trục xe tải và xe buýt chạy trên đường thì lúc đó được chọn tải trọng trục tính toán là 120 kN.

Cấu tạo kết cấu nền áo đường: Áo đường phải có đủ cường độ và duy trì được cường độ dưới tác dụng của ôtô nặng nhất và của toàn bộ dòng xe trong bất kỳ lớp nào (kể cả nền đất) cũng không phát sinh biến dạng dẻo, tính liên tục của các lớp liền khối không bị phá vỡ và độ võng đàn hồi của kết cấu không vượt quá trị số cho phép, phải đảm bảo bằng phẳng, đủ nhám, dễ thóat nước mặt và ít gây bụi để đáp ứng yêu cầu giao thông an toàn, êm thuận, kinh tế. Bố trí tầng mặt cấp cao A1 Bố trí các lớp trong tầng mặt cấp cao A1 Đây là các lớp chủ yếu cùng với tầng móng và khu vực tác dụng của nền đất tạo ra cường độ chung của kết cấu nền áo đường. Các lớp này đều phải bằng các hỗn hợp vật liệu hạt có sử dụng nhựa đường và lớp trên cùng phải bằng bêtông nhựa chặt loại I trộn nóng. Các lớp phía dưới có thể làm bằng bêtông nhựa loại II, bêtông nhựa rỗng, đá dăm đen, bêtông nhựa nguội (trộn nhựa lỏng hoặc nhũ tương nhựa) và cả thấm nhập nhựa.

Khi đặt trên lớp móng trên bằng cấp phối đá dăm thì tổng bề dày các lớp của tầng mặt cấp cao A1 cộng với bề dày lớp tạo nhám (nếu có) phải lớn hơn trị số quy định ở Bảng 1.Bề dày tối thiểu của tầng mặt cấp cao A1 tuỳ thuộc quy mô giao thông: Số trục xe tiêu chuẩn tích luỹ trong thời hạn Bề dày tối thiểu của tầng tính toán 15 năm kể từ khi đưa mặt đường mặt cấp cao A1 (cm) vào khai thác trên 1 làn xe (trục xe/làn) < 0,1.106 20,0 (10) Nếu các lớp của tầng mặt nhựa cấp cao A1 được đặt trực tiếp trên lớp móng trên bằng vật liệu hạt gia cố nhựa có bề dày ít nhất là 10cm thì bề dày tối thiểu của tầng mặt được giảm đến trị số quy định để ở trong ngoặc ở Bảng 1. Nếu các lớp của tầng mặt nhựa cấp cao A1 được đặt trực tiếp trên lớp móng nửa cứng thì để hạn chế hiện tượng nứt phản ảnh, tổng bề dày tối thiểu của tầng mặt có sử dụng nhựa phải bằng bề dày lớp móng nửa cứng và tối thiểu bằng 14 – 18cm. Bố trí cấu tạo tầng móng Nên gồm nhiều lớp, lớp trên bằng các vật liệu có cường độ và khả năng chống biến dạng cao hơn các lớp dưới để phù hợp với trạng thái phân bố ứng suất và hạ giá thành xây dựng. Tỷ số mô đun đàn hồi của lớp trên so với lớp dưới liền nó nên dưới 3 lần (trừ trường hợp lớp móng dưới là loại móng nửa cứng) và tỷ số mô đuyn đàn hồi của lớp móng dưới với mô đuyn đàn hồi của nền đất nên trong phạm vi 2,5 – 10 lần.

Số lớp cũng không nên quá nhiều để tránh phức tạp cho thi công và kéo dài thời gian khai triển dây chuyền công nghệ thi công.
