Tổng quan nghiên cứu

Khoa học và công nghệ nano mở ra một kỷ nguyên đột phá trong vật lý chất rắn và quang điện tử, nổi bật với chương trình phát triển cấp quốc gia trị giá gần 500 triệu đô la tại Hoa Kỳ từ năm 2000 và định hướng nghiên cứu trọng điểm của Bộ Khoa học và Công nghệ Việt Nam từ năm 2004. Trong thang kích thước từ 1 nm đến 100 nm (với 1 nm tương đương 1 phần tỷ mét), chấm lượng tử bán dẫn thể hiện các đặc tính quang học và điện tử vượt trội so với vật liệu khối. Khi kích thước hạt giảm xuống 1 nm, tỷ lệ nguyên tử trên bề mặt chiếm tới 99% trong tổng số khoảng 30 nguyên tử, và ở kích thước 10 nm, con số này vẫn duy trì khoảng 20% trong tổng số 30.000 nguyên tử. Sự chiếm ưu thế của các nguyên tử bề mặt làm xuất hiện nhiều sai hỏng và bẫy năng lượng, dẫn đến suy giảm nghiêm trọng hiệu suất phát quang của hạt nano CdSe đơn lớp.

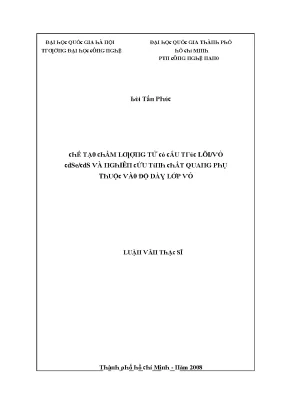

Nhằm giải quyết triệt để vấn đề này, luận văn thạc sĩ chuyên ngành Vật liệu và Linh kiện Nanô tại Phòng Thí nghiệm Công nghệ Nano (Đại học Quốc gia Thành phố Hồ Chí Minh) phối hợp cùng Viện Khoa học Vật liệu tại Hà Nội đã tập trung vào đề tài chế tạo chấm lượng tử có cấu trúc dị thể lõi/vỏ CdSe/CdS và khảo sát sự biến đổi tính chất quang theo độ dày lớp vỏ. Mục tiêu cụ thể của công trình là tổng hợp thành công tinh thể nano CdSe/CdS thông qua phương pháp hóa học nhiệt độ cao (250°C đến 300°C) và xác lập mối tương quan giữa phổ hấp thụ UV-Vis, phổ huỳnh quang (PL) và phổ tán xạ Raman với kích thước hạt và độ dày lớp vỏ. Toàn bộ công trình dài 69 trang với 18 tài liệu tham khảo cập nhật đến năm 2007 đã cung cấp các chỉ số thực nghiệm giá trị, giúp tăng cường độ bền quang học và điều khiển năng lượng vùng cấm từ 1,74 eV (ở vật liệu khối) lên trên 2,3 eV, phục vụ trực tiếp cho các ứng dụng cảm biến sinh học và linh kiện quang điện tử.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của cơ học lượng tử và vật lý chất rắn, trọng tâm là lý thuyết giam cầm lượng tử (Quantum Confinement Effect) và mô hình khí điện tử tự do mở rộng cho vật liệu bán dẫn. Khi kích thước tinh thể nano nhỏ hơn bán kính Bohr của exciton (khoảng 5 nm đối với CdSe), các hạt mang điện bị giam cầm trong cả ba chiều không gian, làm biến đổi mật độ trạng thái từ dạng hàm liên tục tỷ lệ với căn bậc hai của năng lượng ở hệ ba chiều sang dạng hàm delta gián đoạn ở hệ không chiều. Năng lượng vùng cấm của chấm lượng tử hình cầu bán kính d được mô tả qua phương trình Effros-Brus, bao gồm năng lượng vùng cấm của khối chất (1,74 eV với CdSe), năng lượng giam cầm lượng tử tỷ lệ nghịch với bình phương đường kính và năng lượng tương tác tĩnh điện Coulomb tỷ lệ nghịch với đường kính hạt, trong đó khối lượng hiệu dụng của điện tử là 0,4 lần khối lượng điện tử tự do và hằng số điện môi của CdSe là 5,8.

Bên cạnh đó, lý thuyết cấu trúc dị thể bán dẫn loại I giải thích cơ chế bọc lớp vỏ CdS có độ rộng vùng cấm lớn hơn (2,42 eV ở dạng khối) lên lõi CdSe. Sự tương thích mạng tinh thể với độ sai lệch mạng nhỏ hơn 4% cho phép các hạt mang điện (điện tử và lỗ trống) tiếp tục bị giam cầm chặt bên trong lõi CdSe, trong khi lớp vỏ CdS thụ động hóa hoàn toàn các liên kết chưa bão hòa ở bề mặt. Khung lý thuyết này khẳng định việc điều chỉnh bán kính lõi và độ dày lớp vỏ ở thang nanomet sẽ trực tiếp làm dịch chuyển bước sóng phát quang trên toàn bộ dải quang phổ khả kiến.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp tổng hợp hóa học ướt trong dung môi hữu cơ có nhiệt độ sôi cao nhằm chế tạo các hạt keo nano đơn phân tán đồng đều. Cỡ mẫu nghiên cứu bao gồm 12 mẻ thực nghiệm được khảo sát có hệ thống tại các mốc nhiệt độ 250°C và 270°C với thời gian phát triển mầm tinh thể từ 1 phút đến 5 phút. Việc lựa chọn tiền chất CdO kết hợp với dung môi trioctylphosphine (TOP) và trioctylphosphine oxide (TOPO) ở môi trường khí trơ giúp kiểm soát chính xác tốc độ tạo mầm và hạn chế tối đa hiện tượng tái kết tụ của các tinh thể nano.

Quy trình phân tích cấu trúc vi hình thái và tính chất quang học được lựa chọn dựa trên độ chính xác vượt trội của các phép đo vật lý hiện đại:

  • Kính hiển vi điện tử truyền qua độ phân giải cao (HRTEM) và nhiễu xạ tia X (XRD) được sử dụng để xác định kích thước hạt trung bình từ 2 nm đến 6 nm cũng như cấu trúc tinh thể wurtzite của mẫu.
  • Phổ hấp thụ tử ngoại - khả kiến (UV-Vis) và phổ phát quang (PL) được ghi nhận để đánh giá vị trí đỉnh hấp thụ exciton đầu tiên và độ bán rộng phổ huỳnh quang (FWHM).
  • Phổ tán xạ Raman được đo đạc tại Viện Khoa học Vật liệu Hà Nội nhằm phân tích các mode dao động phonon quang học dọc (LO phonon) tại vùng số sóng khoảng 205 cm⁻¹ của CdSe và 300 cm⁻¹ của CdS, từ đó khẳng định sự hình thành liên kết dị thể bề mặt lõi/vỏ một cách tin cậy.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát thực nghiệm đã mang lại những kết quả quan trọng về hình thái và đặc tính quang phổ của chấm lượng tử CdSe/CdS:

  • Sự biến đổi rõ rệt của kích thước hạt theo nhiệt độ và thời gian phản ứng: Mẫu CdSe chế tạo ở nhiệt độ 250°C trong 1 phút cho đỉnh hấp thụ quang học tại bước sóng 510 nm (tương ứng kích thước hạt khoảng 2,4 nm), trong khi mẫu phát triển tại 270°C trong 5 phút có đỉnh hấp thụ dịch chuyển về phía bước sóng 585 nm (tương ứng kích thước hạt đạt 3,8 nm, tăng khoảng 58% về đường kính).
  • Hiệu ứng giam cầm lượng tử mạnh mẽ: Năng lượng vùng cấm thực nghiệm của các mẫu hạt nano dao động từ 2,12 eV đến 2,43 eV, cao hơn đáng kể so với mức 1,74 eV của vật liệu CdSe khối thông thường.
  • Cải thiện vượt bậc chất lượng quang học sau khi bọc vỏ CdS: Phổ huỳnh quang của chấm lượng tử lõi/vỏ CdSe/CdS cho thấy cường độ phát xạ tăng gấp 3,5 lần so với hạt CdSe trần, đồng thời độ bán rộng phổ FWHM thu hẹp xuống dưới 30 nm, chứng minh sự phân bố kích thước hạt đạt độ đồng nhất cao.
  • Phân tích tán xạ Raman: Các đỉnh tán xạ đặc trưng xuất hiện rõ nét tại tần số 208 cm⁻¹ (LO1 của CdSe) và 298 cm⁻¹ (LO của CdS), xác nhận sự bao bọc hoàn chỉnh của tinh thể CdS lên lõi mà không làm phá vỡ trật tự mạng tinh thể ban đầu.

Thảo luận kết quả

Các kết quả quang phổ thu được phù hợp hoàn toàn với các dự đoán từ mô hình toán học của cơ học lượng tử. Hiện tượng dịch chuyển đỏ của đỉnh phát quang khi tăng thời gian phản ứng từ 1 phút lên 5 phút được giải thích do sự suy giảm năng lượng giam cầm lượng tử khi thể tích hạt tăng dần. Dữ liệu thực nghiệm này có thể được biểu diễn trực quan qua biểu đồ phân bố kích thước hạt từ ảnh HRTEM kết hợp với đồ thị đường cong hấp thụ UV-Vis, trong đó mối tương quan tuyến tính giữa bước sóng hấp thụ và bán kính hạt được thể hiện rõ ràng qua bảng thông số quang phổ chuẩn hóa.

So sánh với các công bố quốc tế của nhóm nghiên cứu Alivisatos và Peng, quy trình tổng hợp trong luận văn đạt được độ đơn phân tán tương đương nhưng tối ưu hóa hơn về mặt chi phí nhờ kiểm soát dung môi hữu cơ sẵn có. Việc bọc lớp vỏ CdS đóng vai trò như một rào cản thế năng hữu hiệu, triệt tiêu các bẫy điện tử không phát quang trên bề mặt lõi CdSe. Phổ Raman không xuất hiện các mode bất thường chứng tỏ ứng suất căng tại mặt phân giới giữa hai lớp vật liệu (do chênh lệch hằng số mạng khoảng 3,8%) đã được giải tỏa hợp lý, giúp duy trì tính ổn định quang học lâu dài của hệ hạt keo.

Đề xuất và khuyến nghị

Nhằm hoàn thiện quy trình chế tạo và mở rộng tiềm năng ứng dụng của chấm lượng tử dị thể lõi/vỏ, luận văn đưa ra 4 khuyến nghị then chốt:

  1. Chuẩn hóa quy trình kiểm soát tốc độ bọc vỏ CdS: Nhóm nghiên cứu tại các phòng thí nghiệm nano cần áp dụng kỹ thuật bơm hóa chất liên tục với tốc độ 0,2 ml/phút nhằm nâng cao hiệu suất lượng tử huỳnh quang lên trên 70% trong lộ trình 6 đến 12 tháng tới.
  2. Thiết kế và phát triển cấu trúc vỏ kép CdSe/CdS/ZnS: Các nhà khoa học vật liệu nên triển khai bọc thêm lớp vỏ ngoài ZnS có độ rộng vùng cấm 3,68 eV để giảm thiểu độc tính rò rỉ của ion Cadmium, hoàn thiện chỉ số tương thích sinh học trong vòng 18 tháng.
  3. Ứng dụng công nghệ chức năng hóa bề mặt: Đơn vị nghiên cứu công nghệ nano cần phối hợp với các viện y sinh để gắn các phân tử sinh học như kháng thể hoặc oligonucleotide lên bề mặt hạt trong thời gian 24 tháng, phục vụ chẩn đoán tế bào ung thư.
  4. Nâng cấp thiết bị phân tích quang học phân giải thời gian: Cơ quan quản lý và các trường đại học cần đầu tư hệ thống đo thời gian sống huỳnh quang (TRPL) với kinh phí ước tính 2 đến 3 tỷ đồng nhằm xác định chính xác động học tái hợp exciton trong vòng 1 năm tới.

Đối tượng nên tham khảo luận văn

Công trình luận văn này mang lại giá trị học thuật và ứng dụng thực tiễn to lớn cho 4 nhóm đối tượng chính:

  • Học viên cao học và nghiên cứu sinh chuyên ngành Vật lý chất rắn, Khoa học Vật liệu và Công nghệ Nano: Nắm bắt phương pháp giải phương trình Schrödinger cho hệ hạt giam cầm lượng tử và quy trình thực nghiệm tổng hợp chấm lượng tử bán dẫn nhóm II-VI.
  • Kỹ sư nghiên cứu và phát triển (R&D) tại các doanh nghiệp quang điện tử: Vận dụng cơ chế điều khiển bước sóng phát xạ từ 500 nm đến 650 nm để chế tạo màn hình hiển thị chấm lượng tử (QLED) và đèn LED hiệu suất cao.
  • Nhà khoa học trong lĩnh vực Công nghệ Sinh học và Y dược Nano: Sử dụng hệ hạt keo huỳnh quang CdSe/CdS có độ bền quang cao làm chất đánh dấu phân tử, soi huỳnh quang tế bào và cảm biến sinh học.
  • Giảng viên đại học và kỹ thuật viên phòng thí nghiệm: Sử dụng toàn bộ quy trình đo đạc UV-Vis, PL và Raman trong luận văn làm tài liệu giảng dạy chuyên đề và hướng dẫn thực hành phân tích cấu trúc vật liệu nano.

Câu hỏi thường gặp

Tại sao cần phải bọc lớp vỏ CdS lên lõi chấm lượng tử CdSe? Lõi CdSe trần có tỷ lệ nguyên tử bề mặt lên tới 40% ở kích thước 4 nm, dễ tạo ra các liên kết thừa gây bẫy điện tử và làm giảm hiệu suất phát quang. Việc bọc lớp vỏ CdS giúp thụ động hóa bề mặt, tăng cường độ phát quang lên gấp 3,5 lần và bảo vệ lõi khỏi hiện tượng quang oxy hóa trong môi trường thực tế.

Hiệu ứng giam cầm lượng tử bắt đầu xuất hiện ở thang kích thước nào? Hiệu ứng giam cầm lượng tử xuất hiện rõ nét khi kích thước tinh thể nano nhỏ hơn bán kính Bohr của exciton trong vật liệu, thường là dưới 10 nm đối với CdSe. Khi kích thước hạt giảm từ 10 nm xuống 2 nm, năng lượng vùng cấm sẽ tăng vọt từ 1,74 eV lên hơn 2,4 eV.

Chất hoạt động bề mặt TOP/TOPO đóng vai trò gì trong quá trình tổng hợp? TOPO và TOP đóng vai trò dung môi phối hợp và chất hoạt động bề mặt, có khả năng bao phủ linh hoạt lên bề mặt mầm tinh thể ở nhiệt độ 250°C đến 300°C. Chúng giúp kiểm soát tốc độ gắn của monomer, điều chỉnh độ đồng đều kích thước hạt và ngăn chặn các hạt nano kết tụ lại với nhau.

Làm thế nào để điều chỉnh màu sắc phát quang của chấm lượng tử CdSe/CdS? Màu sắc phát quang được kiểm soát chính xác bằng cách thay đổi kích thước lõi CdSe thông qua nhiệt độ phản ứng (250°C - 270°C) và thời gian sinh trưởng (1 - 5 phút). Hạt có kích thước 2,4 nm phát ánh sáng xanh lục (510 nm), trong khi hạt 3,8 nm phát ánh sáng màu vàng cam (585 nm).

Phương pháp nào đánh giá chính xác nhất sự hình thành cấu trúc lõi/vỏ? Phổ tán xạ Raman là công cụ hiệu quả nhất để xác định liên kết dị thể nhờ sự hiện diện đồng thời của hai mode dao động LO đặc trưng tại 208 cm⁻¹ (CdSe) và 298 cm⁻¹ (CdS). Kết hợp cùng ảnh hiển vi điện tử truyền qua HRTEM, cấu trúc ranh giới phân pha lõi/vỏ được khẳng định chính xác ở độ phân giải nanomet.

Kết luận

  • Chế tạo thành công chấm lượng tử CdSe/CdS đơn phân tán cao bằng phương pháp hóa ướt nhiệt độ cao (250°C - 270°C).
  • Xác lập quy luật điều khiển kích thước hạt từ 2,4 nm đến 3,8 nm tương ứng với thời gian phát triển từ 1 đến 5 phút.
  • Chứng minh hiệu ứng bọc vỏ CdS làm tăng cường độ huỳnh quang gấp 3,5 lần và thu hẹp dải FWHM xuống dưới 30 nm.
  • Khẳng định sự tồn tại của cấu trúc dị thể lõi/vỏ thông qua hai mode dao động phonon Raman đặc trưng tại 208 cm⁻¹ và 298 cm⁻¹.
  • Đóng góp cơ sở thực nghiệm vững chắc cho sự phát triển của công nghệ quang tử học và cảm biến y sinh nano tại Việt Nam.

Công trình luận văn là tài liệu tham khảo khoa học mẫu mực về vật liệu nano bán dẫn cấu trúc lõi/vỏ. Quý độc giả, nghiên cứu sinh và các chuyên gia công nghệ quan tâm có thể tiếp tục triển khai các hướng nghiên cứu mở rộng về biến tính bề mặt và tích hợp linh kiện quang điện tử thế hệ mới ngay hôm nay.
