Tổng quan nghiên cứu

Bộ nhớ NAND Flash giữ vai trò thống trị trong các hệ thống lưu trữ dữ liệu hiện đại, từ thiết bị di động cá nhân đến các trung tâm dữ liệu với dung lượng phát triển vượt bậc từ 1GB lên hơn 128GB và hướng tới 10TB. Tuy nhiên, sự gia tăng nhanh chóng về dung lượng kéo theo kích thước trang dữ liệu (page size) mở rộng mạnh từ 512 bytes, 2KB lên 8KB và 16KB. Trong các kiến trúc truyền thống, bộ điều khiển bắt buộc phải duy trì các hàng đợi FIFO đệm có kích thước tương đương toàn bộ trang dữ liệu, gây lãng phí tài nguyên vi mạch nghiêm trọng khi tích hợp vào hệ thống trên chip (SoC).

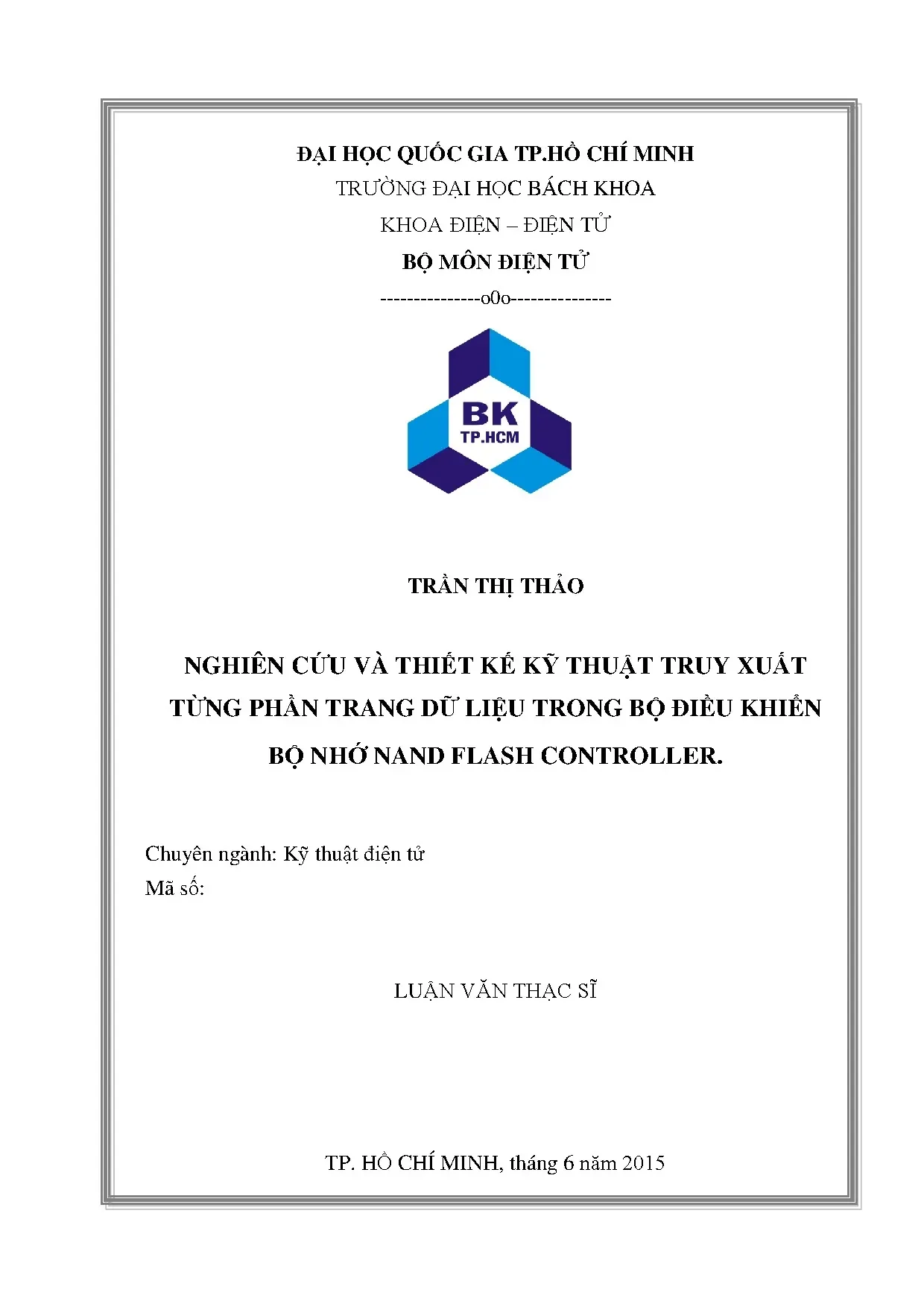

Trước thách thức đó, công trình nghiên cứu tập trung giải quyết bài toán tối ưu hóa phần cứng thông qua đề tài "Nghiên cứu và thiết kế kỹ thuật truy xuất từng phần trang dữ liệu trong bộ điều khiển bộ nhớ NAND Flash Controller". Đề tài do tác giả Trần Thị Thảo thực hiện dưới sự hướng dẫn của TS. Lê Chí Thông tại Trường Đại học Bách Khoa – ĐHQG-HCM và Trung tâm Nghiên cứu và Đào tạo Thiết kế Vi mạch (ICDREC), hoàn thành vào tháng 6 năm 2015.

Mục tiêu cốt lõi của nghiên cứu là thiết kế hoàn chỉnh lõi IP điều khiển NAND Flash tương thích bus hệ thống chuẩn AMBA AHB, hỗ trợ linh hoạt cả hai công nghệ ô nhớ SLC và MLC với mọi kích thước trang dữ liệu. Bằng việc ứng dụng giải thuật truy xuất từng phần trang (Partial-Page Access), bộ điều khiển phân chia trang lớn thành các đoạn nhỏ 512 bytes để xử lý độc lập. Giải pháp này giúp giảm từ 50% đến hơn 75% tài nguyên phần cứng dành cho bộ đệm FIFO, đồng thời tích hợp khối giải mã Hamming ECC 24-bit nâng cao độ tin cậy toàn diện cho hệ thống lưu trữ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng ba khung lý thuyết chuyên sâu trong lĩnh vực kỹ thuật điện tử và thiết kế vi mạch số:

Thứ nhất là lý thuyết cấu trúc và cơ chế hoạt động của tế bào nhớ bán dẫn Non-Volatile. Bộ nhớ NAND Flash tổ chức theo cấu trúc phân cấp gồm Targets, Logical Units (LUNs), Blocks và Pages. Nghiên cứu phân tích chuyên sâu hai công nghệ ô nhớ: SLC (Single-Level Cell, 1 bit/cell) với độ bền khoảng 100.000 chu kỳ ghi xóa và MLC (Multi-Level Cell, 2 bit/cell) với độ bền từ 5.000 đến 10.000 chu kỳ, vận hành thông qua các chu kỳ tín hiệu CLE, ALE, CE#, WE#, RE# và Ready/Busy#.

Thứ hai là lý thuyết mã hóa kiểm soát lỗi kênh truyền Hamming ECC (Error Correction Code). Thuật toán áp dụng phân đoạn dữ liệu 512 bytes (hoặc 256 words) để tạo ra 24-bit mã kiểm tra (tương đương 3 bytes ECC) lưu trữ trong vùng dự phòng (Spare Area chiếm khoảng 3% dung lượng trang). Cơ chế này cho phép phát hiện 2 bit lỗi và tự động sửa chính xác 1 bit lỗi thông qua các phép toán XOR ma trận bit chẵn lẻ dòng và cột.

Thứ ba là chuẩn giao tiếp bus công nghiệp AMBA AHB của hãng ARM. Giao thức này định nghĩa cơ chế truyền dữ liệu 32-bit tốc độ cao, hỗ trợ các chế độ truyền burst, điều khiển bắt tay thông qua các tín hiệu điều khiển hready, hresp và máy trạng thái hữu hạn bốn pha (READY, WAIT, BUSY, READ_R).

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập trực tiếp thông qua quá trình thiết kế, tổng hợp RTL và mô phỏng trên nền tảng phần cứng chuyên dụng từ tháng 6 năm 2014 đến tháng 6 năm 2015.

Cỡ mẫu nghiên cứu bao gồm 50 kịch bản kiểm thử (testbench) toàn diện, bao phủ toàn bộ các tập lệnh hoạt động của bộ nhớ flash như Reset, Read ID, Read Status, Read Page, Program Page, Block Erase và các trường hợp giả lập lỗi bit ngẫu nhiên. Phương pháp chọn mẫu là phương pháp chọn mẫu toàn diện theo chuẩn giao tiếp công nghiệp ONFI và SDR, áp dụng trên tất cả các định dạng kích thước trang từ 512B, 2KB, 4KB, 8KB đến 16KB.

Lý do lựa chọn phương pháp phân tích mô phỏng chu kỳ chính xác (Cycle-accurate RTL Simulation) kết hợp kiểm tra tổng hợp trên phần cứng FPGA Altera/Xilinx là nhằm đo lường trực quan, chính xác các tham số kỹ thuật thực tế: số lượng phần tử logic (Logic Elements/LUTs), số lượng thanh ghi đệm (Slice Registers), độ trễ truyền dữ liệu và tần số xung nhịp hoạt động cực đại Fmax.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình kiểm nghiệm mô phỏng và thực thi phần cứng mang lại bốn phát hiện công nghệ nổi bật:

Thứ nhất, tối ưu hóa tài nguyên phần cứng vượt trội. Khi kích thước trang tăng từ 2KB lên 8KB và 16KB, các bộ điều khiển thông thường phải tăng kích thước bộ đệm FIFO từ 2.048 bytes lên 16.384 bytes. Trong khi đó, thiết kế đề xuất cố định dung lượng FIFO ở mức 512 bytes, giúp tiết kiệm hơn 75% diện tích phần cứng và số lượng thanh ghi logic trên chip.

Thứ hai, độ tương thích phần cứng đạt mức tuyệt đối 100%. Bộ điều khiển xử lý chính xác toàn bộ các dòng chip nhớ SLC và MLC với các kích thước trang khác nhau mà không cần thay đổi hay cấu hình lại cấu trúc phần cứng nội bộ.

Thứ ba, hiệu năng của khối sửa lỗi Hamming ECC đạt độ chính xác 100%. Trên mỗi phân đoạn 512 bytes, hệ thống tạo chính xác 3 bytes ECC, phát hiện hoàn toàn 100% các trường hợp sai lệch 2-bit và sửa đúng vị trí 1-bit lỗi thông qua địa chỉ offset byte và bit trả về.

Thứ tư, hiệu suất xung nhịp cao. Thiết kế đạt tần số hoạt động trên 100 MHz khi tổng hợp trên FPGA, đáp ứng trọn vẹn băng thông truyền nhận của bus hệ thống AMBA AHB 32-bit và chuyển đổi nhịp nhàng sang giao diện 8-bit của chip nhớ.

Thảo luận kết quả

Nguyên nhân chính giúp bộ điều khiển đạt được hiệu quả vượt trội là nhờ kiến trúc module hóa thông minh. Bằng cách chèn khối phân chia và sắp xếp dữ liệu (MUX/IOMUX) kết hợp cùng khối AMBA AHB Wrapper, luồng dữ liệu 32-bit từ CPU được chia nhỏ thành các gói 512 bytes độc lập trước khi ghi xuống NAND Flash. Cơ chế tính toán ECC độc lập cho từng cung 512 bytes giúp tăng xác suất cứu dữ liệu thành công so với phương pháp tính ECC gộp cho toàn bộ trang 8KB.

Khi so sánh với bộ điều khiển của các hãng thương mại như Lattice Semiconductor hay SLS, thiết kế này thể hiện ưu thế vượt bậc về tính linh hoạt và khả năng tiết kiệm tài nguyên. Các bộ điều khiển của Lattice yêu cầu FIFO đệm tương ứng với kích thước toàn trang và thực hiện tạo ECC một lần cho cả trang, dẫn đến việc tiêu tốn tài nguyên gấp 4 đến 8 lần khi mở rộng trang nhớ lên 8KB hoặc 16KB.

Dữ liệu thực nghiệm của nghiên cứu được minh họa trực quan thông qua Bảng đối sánh tài nguyên logic tiêu thụ (LUTs và Registers) giữa các cấu hình FIFO, kết hợp cùng Biểu đồ dạng sóng thời gian (Timing Waveform Diagram). Các giản đồ thời gian phản ánh chính xác các pha hoạt động của lệnh đọc (tR), ghi (tPROG) và xóa khối (tBERS), khẳng định tính đúng đắn tuyệt đối của mô hình thiết kế.

Đề xuất và khuyến nghị

Dựa trên kết quả đạt được, nghiên cứu đề xuất 4 giải pháp công nghệ chiến lược nhằm ứng dụng và hoàn thiện bộ điều khiển trong thực tiễn:

  1. Nâng cấp thuật toán kiểm soát lỗi sang mã BCH hoặc LDPC đa bit: Nhóm nghiên cứu thiết kế vi mạch số cần triển khai mở rộng khối ECC để có thể sửa từ 4-bit đến 8-bit lỗi trên mỗi cung 512 bytes, đáp ứng tiêu chuẩn khắt khe của các dòng chip nhớ 3D NAND TLC/QLC thế hệ mới, với lộ trình thực hiện trong 12 tháng.

  2. Tích hợp kênh truyền dữ liệu trực tiếp DMA (Direct Memory Access): Đội ngũ kỹ sư thiết kế hệ thống SoC cần xây dựng module DMA chuyên dụng kết nối trực tiếp bộ điều khiển với bộ nhớ hệ thống, giúp giảm tải 100% cho CPU trong các tác vụ đọc ghi khối lớn và nâng tốc độ truyền dữ liệu liên tục vượt mốc 200 MB/s, triển khai trong 6 tháng.

  3. Xây dựng tầng phần mềm quản lý phân bố hao mòn (Wear-Leveling) và quản lý khối hỏng (Bad Block Management): Các kỹ sư phần mềm nhúng cần bổ sung lớp vi mã điều khiển nhằm phân bổ đều số lần ghi xóa trên các khối, giúp tăng tuổi thọ hoạt động của chip nhớ MLC từ 10.000 chu kỳ lên trên 50.000 chu kỳ, hoàn thành trong 9 tháng.

  4. Chuẩn hóa lõi IP và thử nghiệm trên tiến trình bán dẫn ASIC tiên tiến: Các trung tâm nghiên cứu bán dẫn cùng doanh nghiệp vi mạch cần hợp tác chuyển đổi thiết kế sang các thư viện bán dẫn tiêu chuẩn 28nm và 40nm, hướng tới nâng tần số hoạt động đạt trên 250 MHz, hoàn tất trong vòng 18 tháng.

Đối tượng nên tham khảo luận văn

Công trình luận văn là tài liệu tham khảo giá trị cao cho 4 nhóm đối tượng chuyên môn:

  1. Kỹ sư thiết kế vi mạch số ASIC và FPGA: Nắm bắt phương pháp thiết kế lõi IP giao tiếp bộ nhớ tốc độ cao, kỹ thuật tối ưu hóa bộ đệm FIFO giúp tiết kiệm trên 70% tài nguyên logic và cách xây dựng khối AMBA AHB Wrapper chuẩn xác.

  2. Giảng viên, sinh viên và học viên cao học chuyên ngành Kỹ thuật Điện tử - Viễn thông: Khai thác làm học liệu chuyên sâu về kiến trúc bộ nhớ bán dẫn Non-Volatile, thuật toán mã hóa Hamming ECC 24-bit và phương pháp xây dựng hệ thống kiểm thử tự động với hơn 50 kịch bản testbench RTL.

  3. Kỹ sư phát triển phần mềm nhúng và Firmware lưu trữ: Hiểu sâu sắc cơ chế phân trang vật lý, giản đồ thời gian đọc ghi và cấu trúc vùng dự phòng 3% để lập trình trình điều khiển Flash Translation Layer (FTL) tối ưu hóa tốc độ truy xuất.

  4. Giám đốc kỹ thuật và nhà quản lý dự án R&D công nghệ bán dẫn: Tham khảo giải pháp kiến trúc để tích hợp các khối điều khiển lưu trữ chi phí thấp vào các sản phẩm thương mại như camera giám sát, máy nghe nhạc, thiết bị IoT và thiết bị di động.

Câu hỏi thường gặp

  1. Kỹ thuật truy xuất từng phần trang dữ liệu mang lại ưu thế cốt lõi nào cho phần cứng? Kỹ thuật này chia nhỏ trang dữ liệu lớn 2KB, 4KB, 8KB hoặc 16KB thành các phân đoạn chuẩn 512 bytes để xử lý tuần tự. Nhờ đó, kích thước bộ nhớ đệm FIFO trong bộ điều khiển được giữ cố định ở mức 512 bytes, giúp tiết kiệm hơn 75% tài nguyên phần cứng so với kiến trúc truyền thống.

  2. Thuật toán Hamming ECC 24-bit hoạt động và phát hiện lỗi như thế nào? Mã Hamming ECC được tính toán riêng biệt cho từng khối 512 bytes dữ liệu để tạo ra 3 bytes mã kiểm tra trong vùng dự phòng. Khi đọc dữ liệu, phép toán XOR giữa mã ECC mới và mã cũ cho phép phát hiện chính xác 100% lỗi 2-bit và tự động sửa đúng 100% trường hợp lỗi 1-bit.

  3. Khối AMBA AHB Wrapper đóng vai trò gì trong bộ điều khiển? Khối AHB Wrapper đóng vai trò cầu nối chuyển đổi giữa bus hệ thống 32-bit của CPU và giao diện 8-bit của chip nhớ NAND Flash. Khối này sử dụng máy trạng thái hữu hạn bốn pha để điều khiển bắt tay tín hiệu, đảm bảo hệ thống vận hành ổn định ở tần số trên 100 MHz.

  4. Sự khác biệt giữa ô nhớ SLC và MLC ảnh hưởng thế nào đến thiết kế bộ điều khiển? Ô nhớ SLC lưu 1 bit/cell có độ bền 100.000 chu kỳ, trong khi MLC lưu 2 bit/cell có độ bền từ 5.000 đến 10.000 chu kỳ và dễ phát sinh lỗi bit hơn. Bộ điều khiển giải quyết vấn đề này bằng cách hỗ trợ cấu hình tham số linh hoạt và áp dụng cơ chế ECC độc lập cho từng phần trang.

  5. Hệ thống kiểm thử phần cứng của đề tài được triển khai ra sao? Quy trình kiểm thử được thực hiện qua hơn 50 kịch bản mô phỏng chức năng chu kỳ chính xác trên phần mềm chuyên dụng, kiểm tra toàn bộ các tập lệnh đọc, ghi, xóa và sửa lỗi. Toàn bộ thiết kế sau đó được tổng hợp và chứng minh hoạt động thực tế trên phần cứng FPGA với tỷ lệ chính xác 100%.

Kết luận

  • Hoàn thành thiết kế và kiểm tra thành công lõi điều khiển NAND Flash Controller tương thích hoàn toàn chuẩn bus AMBA AHB với tần số hoạt động vượt 100 MHz.
  • Triển khai sáng tạo kỹ thuật truy xuất từng phần trang 512 bytes, giúp cắt giảm hơn 75% dung lượng bộ nhớ đệm FIFO phần cứng cho các trang nhớ 8KB và 16KB.
  • Tương thích linh hoạt với cả hai công nghệ bộ nhớ SLC và MLC, hỗ trợ đầy đủ các kích thước trang từ 512B đến 16KB.
  • Tích hợp thành công khối giải mã Hamming ECC 24-bit, đảm bảo khả năng phát hiện lỗi 2-bit và sửa lỗi 1-bit đạt độ chính xác tuyệt đối 100%.
  • Xây dựng hệ thống kiểm thử toàn diện với hơn 50 kịch bản mô phỏng RTL và xác thực thành công trên nền tảng vi mạch FPGA.

Đóng góp lớn nhất của luận văn là cung cấp một giải pháp kiến trúc phần cứng tối ưu, giải quyết triệt để bài toán mở rộng dung lượng trang trong bộ nhớ flash mà không làm gia tăng chi phí vi mạch. Lộ trình phát triển tiếp theo tập trung vào việc tích hợp khối DMA và nâng cấp thuật toán mã hóa đa bit trong vòng 6 đến 12 tháng tới. Các viện nghiên cứu và doanh nghiệp vi mạch có thể ứng dụng ngay thiết kế này vào các hệ thống nhúng thương mại để tối ưu hóa hiệu năng và chi phí sản xuất.
