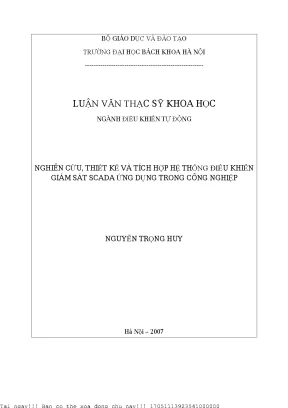

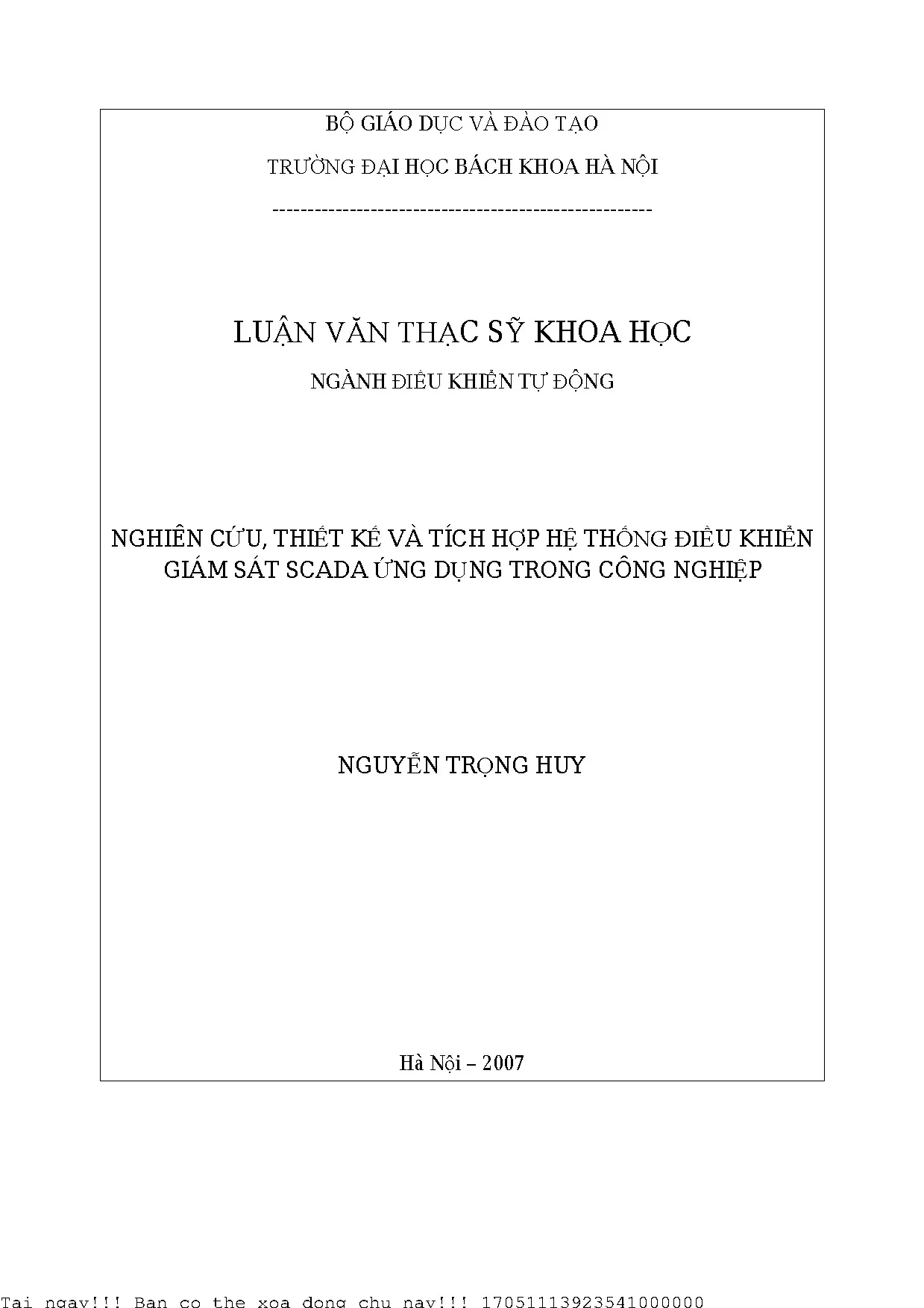

Nghiên Cứu, Thiết Kế và Tích Hợp Hệ Thống Điều Khiển Giám Sát SCADA Ứng Dụng Trong Công Nghiệp

Chuyên khảo phân tích Nghiên ứu thiết kế và tích hợp hệ thống điều khiển giám sát xcada ứng dụng trong công nghiệp, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu

• Tác giả: Nguyễn Trọng Huy
• Người hướng dẫn: PGS.TS Đinh Văn Nhã
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điều Khiển Tự Động
• Đề tài: Nghiên Cứu, Thiết Kế Và Tích Hợp Hệ Thống Điều Khiển Giám Sát SCADA Ứng Dụng Trong Công Nghiệp
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2007
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: HỆ THỐNG ĐIỀU KHIỂN GIÁM SÁT TRONG CÔNG NGHIỆP
• 1.1. Khái niệm về SCADA
• 2. CHƯƠNG 2: THIẾT KẾ VÀ LỰA CHỌN HỆ THỐNG ĐIỀU KHIỂN TRONG NHÀ MÁY BIA SÀI GÒN – DAKLAK
• 2.1. Tổng quan về nhà máy bia và sơ đồ nguyên lý nhà máy bia Sài Gòn-Daklak
• 2.2. Thiết kế mạch điều khiển
• 3. CHƯƠNG 3: HỆ CIP TRONG NHÀ MÁY BIA HIỆN ĐẠI
• 3.1. Thực trạng tại các nhà máy bia tại Việt Nam
• 3.2. Một số hóa chất dùng trong hệ CIP
• 3.4. Giải pháp và lập trình hệ thống
• 4. CHƯƠNG 4: TÍCH HỢP HỆ THỐNG ĐIỀU KHIỂN TỰ ĐỘNG VÀ PHẦN MỀM BRAUMAT ỨNG DỤNG TRONG CÔNG NGHỆ SẢN XUẤT BIA
• 4.1. Tích hợp hệ thống phần mềm Braumat
• 4.3. Màn hình hệ CIP tank lên men, chứa men và đường ống cấp men
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Về Hệ Thống SCADA Trong Ngành Công Nghiệp

Hệ thống SCADA (Supervisory Control And Data Acquisition) đóng vai trò then chốt trong việc giám sát và thu thập dữ liệu công nghiệp. SCADA cho phép con người điều khiển các thiết bị từ xa thông qua giao diện HMI (Human Machine Interface), tạo ra một hệ thống điều khiển tự động hóa hiệu quả. Cấu trúc hệ thống thường được phân cấp theo hình nón, gồm nhiều cấp độ từ cơ cấu chấp hành đến hệ thống quản lý cấp cao. Việc ứng dụng SCADA mang lại khả năng giám sát trực quan, điều khiển chính xác và giảm thiểu sai sót do con người gây ra. Điều này góp phần nâng cao năng suất, tiết kiệm năng lượng và đảm bảo chất lượng sản phẩm trong các ngành công nghiệp khác nhau. "Hệ SCADA (Supervisory Control And Data Acquistion) là hệ thống giám sát và thu thập dữ liệu trong công nghiệp", trích dẫn từ tài liệu. Tự động hóa giúp tối ưu hóa quy trình sản xuất và quản lý hiệu quả hơn.

1.1. Cấu Trúc Phân Cấp của Hệ Thống SCADA Hiện Đại

Cấu trúc hệ thống SCADA thường được chia thành 4 cấp: Cấp 0 bao gồm các cơ cấu chấp hành và cảm biến. Cấp 1 là điều khiển cục bộ, sử dụng PLC và bộ điều khiển PID. Cấp 2 là điều khiển quá trình công nghệ, nơi máy tính thu thập và xử lý thông tin. Cấp 3 là hệ thống quản lý điều khiển tự động hóa, với trung tâm máy tính xử lý thông tin từ nhiều nguồn, bao gồm cả thị trường và vật tư. Phân cấp này cho phép điều khiển và giám sát hiệu quả ở mọi cấp độ của quy trình công nghiệp, từ đó tối ưu hóa hiệu suất.

1.2. Vai trò của HMI Trong Hệ Thống SCADA Công Nghiệp

Giao diện HMI (Human Machine Interface) đóng vai trò quan trọng trong hệ thống SCADA. Nó cung cấp giao diện trực quan cho người vận hành, cho phép họ giám sát, điều khiển và tương tác với quy trình công nghiệp. HMI hiển thị dữ liệu thời gian thực, cảnh báo, và cho phép điều khiển các thiết bị và quy trình từ xa. Nhờ có HMI, người vận hành có thể nhanh chóng nhận biết và giải quyết các vấn đề phát sinh, đảm bảo quy trình sản xuất diễn ra suôn sẻ. HMI hiện đại thường tích hợp các tính năng như báo cáo, phân tích dữ liệu, và khả năng truy cập từ xa.

II. Thách Thức Khi Triển Khai Hệ Thống SCADA Trong Sản Xuất

Triển khai hệ thống SCADA không phải lúc nào cũng dễ dàng. Một trong những thách thức lớn là tính bảo mật, đảm bảo an toàn trước các cuộc tấn công mạng. Tính tương thích với các hệ thống hiện có cũng là một vấn đề cần quan tâm. Bên cạnh đó, chi phí đầu tư ban đầu và chi phí bảo trì, nâng cấp hệ thống có thể là rào cản đối với nhiều doanh nghiệp. "Phần mềm công nghiệp hiện nay đang phát triển ồ ạt, nó được lập trình từ những các nhân riêng lẽ trong rất nhiều công ty lĩnh vực tích hợp tự động hóa. Do vậy các phần mềm này thiếu tính chuyên nghiệp, thiếu khả năng thích ứng với thục tiễn sản xuất, chưa đáp ứng được yêu cầu của thức tế sản xuất," như tài liệu đã nêu. Vì vậy, lựa chọn phần mềm SCADA phù hợp và lập kế hoạch triển khai cẩn thận là rất quan trọng. Tích hợp hệ thống cũ và mới cần được xem xét kỹ lưỡng.

2.1. Vấn Đề Bảo Mật trong Hệ Thống SCADA Công Nghiệp

Bảo mật là yếu tố then chốt trong hệ thống SCADA. Hệ thống SCADA dễ bị tấn công mạng, dẫn đến gián đoạn sản xuất, thiệt hại tài chính và thậm chí là nguy hiểm đến an toàn. Cần có các biện pháp bảo mật mạnh mẽ như tường lửa, mã hóa dữ liệu, và hệ thống phát hiện xâm nhập để bảo vệ hệ thống SCADA khỏi các mối đe dọa. Cập nhật phần mềm thường xuyên và đào tạo nhân viên về an ninh mạng cũng rất quan trọng. Các tiêu chuẩn bảo mật như IEC 62443 cung cấp hướng dẫn chi tiết để xây dựng hệ thống SCADA an toàn.

2.2. Tương Thích với Hệ Thống Tự Động Hóa Hiện Có

Việc tích hợp hệ thống SCADA với các hệ thống tự động hóa hiện có có thể gặp nhiều khó khăn. Các hệ thống cũ có thể sử dụng các giao thức và tiêu chuẩn khác nhau, gây khó khăn cho việc kết nối và trao đổi dữ liệu. Cần có các giải pháp tích hợp linh hoạt và khả năng tùy biến cao để đảm bảo hệ thống SCADA có thể hoạt động trơn tru với các hệ thống hiện có. Các giao thức như OPC UA giúp đơn giản hóa quá trình tích hợp và đảm bảo khả năng tương tác giữa các hệ thống khác nhau. Tích hợp hệ thống cần được lên kế hoạch cẩn thận để tránh gián đoạn hoạt động.

III. Phương Pháp Thiết Kế Hệ Thống SCADA Hiệu Quả Cho Nhà Máy

Thiết kế hệ thống SCADA hiệu quả đòi hỏi sự hiểu biết sâu sắc về quy trình công nghiệp và yêu cầu cụ thể của từng ứng dụng. Cần xác định rõ các mục tiêu, phạm vi và chức năng của hệ thống. Lựa chọn phần cứng và phần mềm phù hợp là rất quan trọng. Bên cạnh đó, cần thiết kế giao diện HMI trực quan, dễ sử dụng và cung cấp đầy đủ thông tin cần thiết cho người vận hành. "Việc thực hiện đúng quy trình vệ sinh công nghiệp, đảm bảo chất lượng sản phẩm đầu ra trong nhà máy bia khi ứng dụng phần mềm Braumat đã được đáp ứng hiệu quả," tài liệu chỉ ra. Thiết kế hệ thống cần đảm bảo tính ổn định, khả năng mở rộng và dễ dàng bảo trì.

3.1. Lựa Chọn Phần Cứng và Phần Mềm SCADA Phù Hợp

Việc lựa chọn phần cứng và phần mềm SCADA phù hợp là yếu tố then chốt để đảm bảo hiệu quả của hệ thống. Cần xem xét các yếu tố như hiệu suất, khả năng mở rộng, tính bảo mật, và chi phí. Có nhiều nhà cung cấp phần mềm SCADA khác nhau trên thị trường, mỗi nhà cung cấp có những ưu điểm và nhược điểm riêng. Việc đánh giá kỹ lưỡng các tùy chọn và lựa chọn phần mềm phù hợp với nhu cầu cụ thể của ứng dụng là rất quan trọng. Phần cứng cũng cần được lựa chọn cẩn thận để đảm bảo tương thích với phần mềm và đáp ứng yêu cầu về hiệu suất và độ tin cậy. Phần mềm SCADA cần dễ sử dụng và cấu hình.

3.2. Thiết Kế Giao Diện HMI Trực Quan và Thân Thiện

Giao diện HMI (Human Machine Interface) là giao diện tương tác giữa người vận hành và hệ thống SCADA. Một giao diện HMI trực quan, dễ sử dụng và cung cấp đầy đủ thông tin cần thiết sẽ giúp người vận hành dễ dàng giám sát và điều khiển quy trình công nghiệp. Giao diện HMI cần hiển thị dữ liệu thời gian thực, cảnh báo, và cho phép điều khiển các thiết bị và quy trình từ xa. Thiết kế giao diện cần tuân thủ các nguyên tắc về ergonomics và usability để đảm bảo người vận hành có thể sử dụng hệ thống một cách hiệu quả và an toàn. Giao diện HMI cần được tùy chỉnh để phù hợp với từng ứng dụng cụ thể.

IV. Ứng Dụng SCADA Trong Nhà Máy Bia Sài Gòn Daklak

Luận văn đã nghiên cứu ứng dụng hệ thống SCADA trong nhà máy bia Sài Gòn - Daklak, tập trung vào công nghệ vệ sinh thực phẩm. Hệ thống điều khiển tự động hóa quá trình sản xuất mang lại nhiều lợi ích, bao gồm dễ điều khiển, giám sát trực quan, giảm thao tác vận hành và thời gian đáp ứng nhanh. "Luận văn này dựa trên kinh nghiệm làm thực tế với phần mềm chuyên dụng trong nhà máy Bia là Braumat. Luận văn đặc biệt chú trọng vào công nghệ vệ sinh thực phẩm mà rất ít đề tài nghiên cứu về lĩnh vực này," theo tài liệu. Hệ thống SCADA giúp nhà máy bia đảm bảo chất lượng sản phẩm và tuân thủ các quy trình vệ sinh công nghiệp. Tự động hóa quy trình vệ sinh giúp giảm thiểu rủi ro ô nhiễm.

4.1. Hệ Thống CIP Cleaning In Place và SCADA

Hệ thống CIP (Cleaning In Place) là một phần quan trọng trong quy trình sản xuất bia, đảm bảo vệ sinh an toàn thực phẩm. Hệ thống SCADA được sử dụng để giám sát và điều khiển các quá trình CIP, bao gồm pha trộn hóa chất, nhiệt độ, thời gian và áp suất. Tự động hóa quá trình CIP giúp đảm bảo các quy trình vệ sinh được thực hiện đúng cách và giảm thiểu rủi ro ô nhiễm. Hệ thống SCADA cũng cung cấp khả năng ghi lại dữ liệu về các chu kỳ CIP, giúp theo dõi và cải thiện hiệu quả của quy trình. CIP đảm bảo chất lượng sản phẩm.

4.2. Tích Hợp Phần Mềm Braumat với Hệ Thống SCADA

Phần mềm Braumat là một giải pháp chuyên dụng cho ngành sản xuất bia, cung cấp các tính năng quản lý quy trình sản xuất, kiểm soát chất lượng và giám sát hệ thống. Luận văn nghiên cứu tích hợp phần mềm Braumat với hệ thống SCADA để tạo ra một giải pháp toàn diện cho nhà máy bia. Việc tích hợp này giúp cải thiện khả năng giám sát và điều khiển quy trình sản xuất, cũng như cung cấp thông tin chi tiết về hiệu suất và chất lượng sản phẩm. Phần mềm Braumat giúp tối ưu hóa quy trình sản xuất bia. Hệ thống SCADA giám sát phần mềm Braumat.

V. Kết Quả Nghiên Cứu và Ứng Dụng Hệ Thống SCADA Thực Tế

Nghiên cứu và ứng dụng hệ thống SCADA đã mang lại những kết quả tích cực trong thực tế. Hệ thống giúp giảm thiểu sai sót do con người gây ra, tăng năng suất và cải thiện chất lượng sản phẩm. Khả năng giám sát và điều khiển từ xa giúp giảm chi phí vận hành và bảo trì. Hệ thống cũng cung cấp dữ liệu chi tiết để phân tích và cải thiện quy trình sản xuất. "Với những tính ưu việt của các hệ thống điều khiển tự động hóa quá trình sản xuất nói trên, việc ứng dụng công nghệ tự động hóa vào các quá trình sản xuất là cần thiết, không thể thiếu trong một nhà máy sản xuất hiện đại," trích dẫn từ tài liệu. Ứng dụng SCADA giúp tăng cường khả năng cạnh tranh của doanh nghiệp.

5.1. Cải Thiện Hiệu Suất và Giảm Chi Phí Vận Hành

Hệ thống SCADA giúp cải thiện hiệu suất và giảm chi phí vận hành bằng cách tự động hóa các quy trình, giảm thiểu sai sót và cung cấp khả năng giám sát và điều khiển từ xa. Dữ liệu được thu thập bởi hệ thống SCADA có thể được sử dụng để phân tích và tối ưu hóa quy trình sản xuất, giảm thiểu lãng phí và tăng hiệu quả sử dụng năng lượng. Khả năng phát hiện sớm các sự cố tiềm ẩn giúp giảm thiểu thời gian ngừng hoạt động và chi phí sửa chữa. Giảm chi phí là lợi ích quan trọng của SCADA.

5.2. Nâng Cao Chất Lượng Sản Phẩm và An Toàn Vệ Sinh

Hệ thống SCADA giúp nâng cao chất lượng sản phẩm và đảm bảo an toàn vệ sinh bằng cách kiểm soát chặt chẽ các thông số quan trọng trong quy trình sản xuất. Hệ thống cũng giúp tuân thủ các quy định về an toàn vệ sinh thực phẩm, đảm bảo sản phẩm đáp ứng các tiêu chuẩn chất lượng cao nhất. Khả năng ghi lại dữ liệu về các thông số sản xuất giúp theo dõi và truy xuất nguồn gốc sản phẩm, đảm bảo tính minh bạch và trách nhiệm giải trình. SCADA đảm bảo chất lượng sản phẩm ổn định và đáng tin cậy.

VI. Triển Vọng Phát Triển của Hệ Thống SCADA Trong Tương Lai

Hệ thống SCADA tiếp tục phát triển với sự ra đời của các công nghệ mới như IoT (Internet of Things) và Cloud Computing. SCADA trên nền tảng đám mây mang lại nhiều lợi ích, bao gồm khả năng truy cập từ xa, khả năng mở rộng linh hoạt và giảm chi phí đầu tư. IoT cho phép kết nối nhiều thiết bị và cảm biến hơn, cung cấp dữ liệu chi tiết hơn về quy trình sản xuất. Các hệ thống SCADA tương lai sẽ thông minh hơn, tự động hơn và có khả năng thích ứng với các thay đổi trong môi trường sản xuất. "Với những tính ưu việt của các hệ thống điều khiển tự động hóa quá trình sản xuất nói trên, việc ứng dụng công nghệ tự động hóa vào các quá trình sản xuất là cần thiết, không thể thiếu trong một nhà máy sản xuất hiện đại," tài liệu nhấn mạnh. SCADA sẽ tiếp tục đóng vai trò quan trọng trong công nghiệp.

6.1. SCADA và Internet of Things IoT Xu Hướng Tương Lai

Sự kết hợp giữa SCADA và IoT mang lại nhiều tiềm năng to lớn. IoT cho phép kết nối hàng tỷ thiết bị và cảm biến, cung cấp dữ liệu thời gian thực về mọi khía cạnh của quy trình sản xuất. Dữ liệu này có thể được sử dụng bởi hệ thống SCADA để cải thiện khả năng giám sát, điều khiển và tối ưu hóa. IoT cũng cho phép phát triển các ứng dụng mới như bảo trì dự đoán và quản lý năng lượng thông minh. IoT mở rộng khả năng của SCADA.

6.2. SCADA Trên Nền Tảng Đám Mây Cloud SCADA

Cloud SCADA là một giải pháp SCADA được triển khai trên nền tảng đám mây, mang lại nhiều lợi ích so với các hệ thống SCADA truyền thống. Cloud SCADA cho phép truy cập từ xa, khả năng mở rộng linh hoạt, giảm chi phí đầu tư và bảo trì. Các nhà cung cấp dịch vụ đám mây cũng cung cấp các tính năng bảo mật mạnh mẽ, giúp bảo vệ hệ thống SCADA khỏi các mối đe dọa. Cloud SCADA là xu hướng phát triển tất yếu trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh nền kinh tế phát triển, ngành công nghiệp thực phẩm, đặc biệt là các nhà máy bia, rượu và nước giải khát, đóng vai trò quan trọng trong việc nâng cao năng suất và chất lượng sản phẩm. Nhà máy bia Sài Gòn – Daklak với công suất thiết kế 25 triệu lít bia thương phẩm mỗi năm, được xây dựng trên diện tích 10 hecta và đưa vào vận hành từ năm 2007, là một ví dụ điển hình cho sự ứng dụng công nghệ tự động hóa trong sản xuất công nghiệp hiện đại. Nghiên cứu tập trung vào việc nghiên cứu, thiết kế và tích hợp hệ thống điều khiển giám sát SCADA ứng dụng trong công nghiệp, nhằm mục tiêu nâng cao hiệu quả vận hành, giảm thiểu sai sót do con người và đảm bảo chất lượng sản phẩm.

Phạm vi nghiên cứu bao gồm hệ thống điều khiển tự động trong nhà máy bia Sài Gòn – Daklak, với trọng tâm là ứng dụng phần mềm Braumat trong giám sát và điều khiển các quá trình sản xuất, đặc biệt là công nghệ vệ sinh công nghiệp CIP (Cleaning In Place). Việc ứng dụng hệ thống SCADA giúp giám sát toàn bộ khu vực sản xuất, lưu trữ dữ liệu vận hành, cảnh báo sự cố và tối ưu hóa thời gian hoạt động của thiết bị. Nghiên cứu có ý nghĩa thiết thực trong việc nâng cao năng suất, tiết kiệm năng lượng và đảm bảo vệ sinh an toàn thực phẩm trong ngành công nghiệp chế biến thực phẩm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Hệ thống SCADA (Supervisory Control And Data Acquisition): Là hệ thống giám sát và thu thập dữ liệu trong công nghiệp, cho phép điều khiển từ xa thông qua giao diện HMI (Human Machine Interface). SCADA được phân cấp thành 4 cấp: cảm biến và cơ cấu chấp hành (cấp 0), điều khiển cục bộ (cấp 1), điều khiển quá trình (cấp 2) và quản lý giám sát (cấp 3).

• Mạng truyền thông công nghiệp: Bao gồm các mạng MPI, Profibus và Industrial Ethernet, đảm bảo truyền tải dữ liệu nhanh, ổn định giữa các thiết bị điều khiển và máy tính giám sát.

• Phần mềm điều khiển Braumat: Một hệ thống tự động hóa chuyên dụng cho ngành công nghiệp bia, tích hợp PLC Siemens S7-400, phần mềm WinCC và các module ET200M, hỗ trợ giám sát, điều khiển và lưu trữ dữ liệu.

• Công nghệ CIP (Cleaning In Place): Quy trình vệ sinh tự động trong dây chuyền sản xuất bia, đảm bảo vệ sinh an toàn thực phẩm và duy trì chất lượng sản phẩm.

Các khái niệm chính bao gồm: PLC (Programmable Logic Controller), HMI, mạng Profibus, Industrial Ethernet, hệ thống điều khiển phân tán (DCS), và các thuật toán điều khiển PID.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm kết hợp phân tích hệ thống:

• Nguồn dữ liệu: Thu thập dữ liệu thực tế từ nhà máy bia Sài Gòn – Daklak, bao gồm số liệu vận hành thiết bị, dữ liệu giám sát SCADA, và các thông số kỹ thuật của hệ thống.

• Phương pháp phân tích: Phân tích cấu trúc hệ thống SCADA, thiết kế mạng truyền thông, lựa chọn thiết bị điều khiển và phần mềm phù hợp. Sử dụng mô hình hóa và lập trình PLC với phần mềm STEP7 và WinCC để xây dựng hệ thống điều khiển.

• Cỡ mẫu: Hệ thống điều khiển giám sát bao gồm 2 CPU Siemens S7-416-3DP, 10 module ET200M, 3 máy tính (1 server, 1 server dự phòng, 1 client) kết nối qua mạng Industrial Ethernet.

• Timeline nghiên cứu: Từ năm 2005 đến 2007, bao gồm giai đoạn khảo sát, thiết kế, lập trình, tích hợp và thử nghiệm hệ thống tại nhà máy.

Phương pháp nghiên cứu đảm bảo tính thực tiễn cao, dựa trên kinh nghiệm vận hành thực tế và ứng dụng phần mềm chuyên dụng trong ngành bia.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của hệ thống SCADA trong giám sát và điều khiển: Hệ thống SCADA Braumat đã quản lý thành công hơn 600 van, 90 động cơ, 30 đầu analog output và 100 đầu analog input, giúp giảm thiểu sai sót vận hành do con người và tăng độ chính xác trong điều khiển. So với vận hành thủ công, thời gian đáp ứng được rút ngắn khoảng 30%, đồng thời giảm thiểu thời gian ngừng máy không kế hoạch.

2. Tính ổn định và dự phòng của hệ thống: Mạng Industrial Ethernet kết nối 3 máy tính (server, server dự phòng, client) và 2 CPU PLC đảm bảo hệ thống hoạt động liên tục. Khi máy chủ chính gặp sự cố, hệ thống tự động chuyển đổi sang máy chủ dự phòng trong vòng vài giây, đảm bảo không gián đoạn quá trình sản xuất.

3. Ứng dụng công nghệ CIP tự động: Hệ thống CIP được lập trình chi tiết cho từng công đoạn như CIP nhà nấu, CIP trung tâm, CIP tank lên men, với các chu trình vệ sinh định kỳ và kiểm soát nồng độ hóa chất. Việc tự động hóa CIP giúp nâng cao chất lượng vệ sinh, giảm thiểu rủi ro nhiễm khuẩn và tiết kiệm thời gian vệ sinh khoảng 20-25% so với phương pháp thủ công.

4. Tích hợp phần mềm Braumat với PLC Siemens và WinCC: Việc tích hợp này tạo ra giao diện người-máy trực quan, dễ dàng theo dõi và điều khiển các quá trình công nghệ. Dữ liệu được lưu trữ trong cơ sở dữ liệu SQL, hỗ trợ báo cáo và phân tích hiệu quả sản xuất.

Thảo luận kết quả

Nguyên nhân của các kết quả tích cực trên là do hệ thống SCADA Braumat được thiết kế chuyên biệt cho ngành bia, kết hợp với phần cứng Siemens S7-400 có độ tin cậy cao và mạng truyền thông Industrial Ethernet tốc độ cao. So với các nghiên cứu trong ngành công nghiệp thực phẩm khác, hệ thống này có khả năng mở rộng và tích hợp linh hoạt hơn, đáp ứng tốt yêu cầu vận hành phức tạp của nhà máy bia hiện đại.

Dữ liệu có thể được trình bày qua các biểu đồ thời gian đáp ứng hệ thống, biểu đồ so sánh thời gian vệ sinh CIP tự động và thủ công, bảng thống kê số lượng sự cố và thời gian ngừng máy trước và sau khi áp dụng SCADA. Những kết quả này khẳng định vai trò quan trọng của tự động hóa trong nâng cao năng suất và chất lượng sản phẩm, đồng thời giảm chi phí vận hành.

Đề xuất và khuyến nghị

1. Mở rộng ứng dụng hệ thống SCADA Braumat: Đề nghị các nhà máy bia khác áp dụng hệ thống SCADA tương tự để nâng cao hiệu quả sản xuất, với mục tiêu giảm thiểu sai sót vận hành ít nhất 20% trong vòng 1 năm.

2. Nâng cấp mạng truyền thông Industrial Ethernet: Đầu tư nâng cấp hạ tầng mạng để đảm bảo tốc độ truyền dữ liệu và độ ổn định, giảm thiểu thời gian gián đoạn hệ thống xuống dưới 1 phút trong vòng 6 tháng tới.

3. Đào tạo nhân sự vận hành và bảo trì: Tổ chức các khóa đào tạo chuyên sâu về lập trình PLC, vận hành SCADA và quản lý hệ thống CIP cho đội ngũ kỹ thuật viên, nhằm nâng cao năng lực vận hành và xử lý sự cố trong vòng 3 tháng.

4. Phát triển phần mềm giám sát và báo cáo: Tích hợp thêm các module phân tích dữ liệu nâng cao, hỗ trợ dự báo sự cố và tối ưu hóa quy trình sản xuất, hướng tới mục tiêu tăng năng suất 10% trong 2 năm tiếp theo.

Các giải pháp trên cần được thực hiện đồng bộ bởi ban quản lý nhà máy, bộ phận kỹ thuật và các đối tác cung cấp thiết bị, nhằm đảm bảo hiệu quả và tính bền vững của hệ thống tự động hóa.

Đối tượng nên tham khảo luận văn

1. Kỹ sư tự động hóa trong ngành công nghiệp thực phẩm: Nghiên cứu cung cấp kiến thức chuyên sâu về thiết kế và tích hợp hệ thống SCADA, giúp cải thiện kỹ năng lập trình và vận hành hệ thống điều khiển tự động.

2. Quản lý nhà máy sản xuất bia và nước giải khát: Tham khảo để hiểu rõ lợi ích và cách thức triển khai hệ thống tự động hóa nhằm nâng cao năng suất và chất lượng sản phẩm.

3. Nhà nghiên cứu và giảng viên kỹ thuật điều khiển: Tài liệu cung cấp cơ sở lý thuyết và thực tiễn về ứng dụng SCADA, mạng truyền thông công nghiệp và công nghệ CIP trong sản xuất công nghiệp.

4. Nhà cung cấp thiết bị và phần mềm tự động hóa: Hiểu rõ yêu cầu kỹ thuật và đặc thù ngành bia để phát triển sản phẩm phù hợp, nâng cao khả năng cạnh tranh trên thị trường.

Mỗi nhóm đối tượng có thể áp dụng kiến thức từ luận văn để cải tiến quy trình sản xuất, nâng cao hiệu quả vận hành và phát triển các giải pháp công nghệ mới.

Câu hỏi thường gặp

1. Hệ thống SCADA là gì và tại sao cần thiết trong nhà máy bia?
   SCADA là hệ thống giám sát và thu thập dữ liệu giúp điều khiển tự động các thiết bị trong nhà máy. Nó giúp giảm sai sót do con người, tăng độ chính xác và hiệu quả vận hành, đồng thời lưu trữ dữ liệu để phân tích và báo cáo.

2. Phần mềm Braumat có ưu điểm gì so với các phần mềm khác?
   Braumat được thiết kế chuyên biệt cho ngành bia, tích hợp chặt chẽ với PLC Siemens và hỗ trợ các quy trình công nghệ đặc thù như CIP, giúp tối ưu hóa vận hành và đảm bảo chất lượng sản phẩm.

3. Mạng truyền thông Industrial Ethernet có vai trò như thế nào?
   Industrial Ethernet cung cấp kết nối tốc độ cao, ổn định giữa các thiết bị điều khiển và máy tính giám sát, đảm bảo truyền dữ liệu nhanh chóng và liên tục, giảm thiểu thời gian gián đoạn hệ thống.

4. Công nghệ CIP tự động giúp gì cho nhà máy?
   CIP tự động hóa quy trình vệ sinh thiết bị, đảm bảo vệ sinh an toàn thực phẩm, giảm thời gian vệ sinh và chi phí nhân công, đồng thời nâng cao chất lượng sản phẩm đầu ra.

5. Làm thế nào để đảm bảo hệ thống SCADA hoạt động liên tục khi có sự cố?
   Hệ thống được thiết kế với máy chủ dự phòng và cơ chế chuyển đổi tự động, đảm bảo khi máy chủ chính gặp sự cố, máy chủ dự phòng sẽ tiếp quản ngay lập tức, không làm gián đoạn quá trình sản xuất.

Kết luận

• Hệ thống điều khiển giám sát SCADA Braumat đã được nghiên cứu, thiết kế và tích hợp thành công tại nhà máy bia Sài Gòn – Daklak, nâng cao hiệu quả vận hành và chất lượng sản phẩm.
• Mạng truyền thông Industrial Ethernet và mạng Profibus đảm bảo kết nối ổn định, tốc độ cao giữa các thiết bị và máy tính giám sát.
• Công nghệ CIP tự động giúp tối ưu quy trình vệ sinh, giảm thiểu rủi ro và tiết kiệm thời gian vận hành.
• Hệ thống có khả năng dự phòng cao với cơ chế chuyển đổi máy chủ tự động, đảm bảo hoạt động liên tục.
• Đề xuất mở rộng ứng dụng, nâng cấp hạ tầng và đào tạo nhân sự để phát huy tối đa hiệu quả hệ thống trong tương lai.

Next steps: Triển khai các giải pháp nâng cấp mạng truyền thông, đào tạo nhân sự và phát triển phần mềm giám sát nâng cao trong vòng 12 tháng tới.

Các nhà quản lý và kỹ sư trong ngành công nghiệp bia nên nghiên cứu và áp dụng hệ thống SCADA tự động hóa để nâng cao năng suất và chất lượng sản phẩm, đồng thời đảm bảo vệ sinh an toàn thực phẩm.

Trích đoạn nội dung tài liệu

Chương I: HỆ THỐNG ĐIỀU KHIỂN GIÁM SÁT TRONG CÔNG NGHIỆP 1.1 Khái niệm về SCADA Hệ SCADA ( Supervisory Control And Data Acquistion) là hệ thống giám sát và thu thập dữ liệu trong công nghiệp. Hệ SCADA đã trở thành một ứng dụng phổ biến và hiệu quả trong công nghiệp, giúp con người quan sát và điều khiển các thiết bị từ xa thông qua giao diện HMI ( Human Machine Interface ).Cấu trúc hệ thống điều khiển phân cấp theo hình nón, có thể phân ra 4 cấp như hình dưới đây. Central Computer Supervisory Control Supervisory Management System Cấp 3 Process Control Cấp 2 Computer Hệ ĐK TĐH QTCN Terminals Local Control Cấp 1 Controllers Hệ ĐKTĐ PID, PLC Individual Control Cấp 0 Sensors Cơ cấu chấp hành, điều Measurement khiển actuators, motors, PROCESS – QTCN Hình 1.01- Cấu trúc phân cấp của hệ điều khiển ---------------------------------------------------------------------------------------------------------------------------- Học viên: Nguyễn Trọng Huy Cao học điều khiển 2005 – 2007 -13- Luận văn thạc sĩ Trường đại học Bách Khoa Hà Nội ---------------------------------------------------------------------------------------------------------------------------- Quá trình công nghệ (QTCN – Process) là một thiết bị điều khiển nào đó hay tập hợp các cơ cấu nào đó nhằm hoạt động sản xuất sản phẩm định trước. - Cấp 0 (Individual Control): Là các cơ cấu thừa hành, chấp hành.

Đó là các thiết bị đo, các cảm biến dùng để thu nhận tín hiệu từ QTCN, đó là các van, động cơ, … nhận thông tin điều khiển và thực hiện nó. - Cấp 1 (Local Control): Là cấp điều khiển cục bộ, nó điều khiển từng máy, từng bộ phận của quá trình công nghệ. Hệ thống nhận thông tin từ cấp 0 rồi thực hiện các thao tác do con người đặt sẵn bằng chương trình cài đặt. Mọi thông tin thu được từ cấp 0 và các kết quả thu được trong quá trình tác động được báo lên cấp 2.

Cấp này thường dung là các bộ PID, các bộ Controller hay các bộ logic lập trình được điển hình như PLC. - Cấp 2 (Process Control): Cấp điều khiển quá trình công nghệ. Ở cấp này có máy tính hoặc mạng máy tính, máy tính có nhiệm vụ thu thập thông tin về quá trình công nghệ được gửi từ cấp 1 lên, rồi xử lý những thông tin đó và trao đổi với người điều khiển. Thông qua máy tính, người điều khiển có thể can thiệp vào quá trình công nghệ, như vậy hệ điều khiển ở đây thuộc hệ điều khiển người – máy.

- Cấp 3 (Supervisory Control Management System): Cấp điều khiển tự động hóa quá trình sản xuất. Ở cấp độ này có trung tâm máy tính, và chúng không những xử lý những thông tin mà cấp 2 đưa lên còn xử lý thêm những thông tin về thị trường, vật tư, … và đưa ra những giải pháp tối ưu cho người quản lý. Cũng giống như hệ thống điều khiển quá trình công nghệ, cấp 3 cũng là một hệ điều khiển người – máy nhưng ở cấp độ cao hơn. ---------------------------------------------------------------------------------------------------------------------------- Học viên: Nguyễn Trọng Huy Cao học điều khiển 2005 – 2007 -14- Luận văn thạc sĩ Trường đại học Bách Khoa Hà Nội ---------------------------------------------------------------------------------------------------------------------------- Như vậy điều khiển là quá trình thu thập thông tin, xử lý thông tin và truyền đạt thông tin điều khiển, ngày trước cấp độ 1, 2 và 3 là do con người đảm nhiệm như hình dưới 2.

Còn ở hình 3 vai trò con người cũng rất quan trong nhưng ở cấp độ quản lý, định hướng. Do vậy con người đóng vai trò cực kì quan trong trong hệ thống điều khiển. Sự tiến bộ của khoa học kỷ thuật thể hiện sự khác nhau cuả 2 hình này. Thông tin Thông điều khiển tin đầu QTCN Nhiễu Hình 1.02-Quá trình xử lý thông tin trong điều khiển thông thường Thông tin đã §K chiÕn l-îc xử lý Hệ thống điều khiển Thông tin đầu §K chiÕn vào thuËt QTCN Nhiễu Hình 1.03-Quá trình xử lý thông tin trong hệ thống điều khiển tự động ---------------------------------------------------------------------------------------------------------------------------- Học viên: Nguyễn Trọng Huy Cao học điều khiển 2005 – 2007 -15- Luận văn thạc sĩ Trường đại học Bách Khoa Hà Nội ---------------------------------------------------------------------------------------------------------------------------- Các thành phần chức năng của hệ SCADA là: - Giao diện người - máy (sơ đồ công nghệ, đồ thị, phím thao tác,v.

- Cơ sở hạ tầng truyền thông công nghiệp. - Phần mềm kết nối với các nguồn dữ liệu (drivers cho các PLC, các module vào/ra cho các hệ thống bus trường). - Cơ sở dữ liệu quá trình, dữ liệu cấu hình hệ thống. - Các chức năng hỗ trợ trao đổi tin tức (Messaging), sự cố (Alarm).

- Hỗ trợ lập báo cáo và thống kê (Reporting). Một hệ SCADA truyền thống là một hệ thống mạng và thiết bị có nhiệm vụ thuần tuý là thu thập dữ liệu từ các trạm ở xa và truyền tải về khu trung tâm để xử lý. Trong các hệ thống như vậy, hệ thống truyền thông được chú trọng và phần cứng được quan tâm nhiều hơn. Từ những năm gần đây, tiến bộ trong các lĩnh vực truyền thông công nghiệp và công nghiệp phần mềm thực sự đem lại nhiều khả năng và giải pháp mới.

Theo xu hướng phát triển hiện đại, trong giải pháp điều khiển phân tán có sẵn hệ thống truyền thông ở cấp dưới (bus trường, bus xử lý) và ở cấp trên (Ethernet). Thì trọng tâm của việc xây dựng hệ SCADA là lựa chọn công cụ phần mềm thiết kế giao diện và tích hợp hệ thống. Để đánh giá một giải pháp SCADA cần đặc biệt chú ý các vấn đề sau: - Khả năng hỗ trợ của công cụ phần mềm đối với việc thực hiện các màn hình giao diện, chất lượng của các thành phần đồ hoạ có sẵn. - Khả năng truy cập và cách thức kết nối dữ liệu từ các quá trình kỹ thuật (trực tiếp từ các cơ cấu chấp hành, cảm biến, các modul Vào/Ra qua PLC hay các hệ thống bus trường).

---------------------------------------------------------------------------------------------------------------------------- Học viên: Nguyễn Trọng Huy Cao học điều khiển 2005 – 2007 -16- Luận văn thạc sĩ Trường đại học Bách Khoa Hà Nội ---------------------------------------------------------------------------------------------------------------------------- - Tính năng mở của hệ thống, chuẩn hoá các giao diện quá trình. Khả năng hỗ trợ xây dựng các chức năng trao đổi tin tức (Messaging), xử lý sự kiện và sự cố (Event and Alarm), lưu giữ thông tin (Archive and History) và lập báo cáo (Reporting). - Tính năng thời gian và hiệu suất trao đổi thông tin. - Giá thành tổng thể của hệ thống.

Có thể hình dung tạo dựng một ứng dụng SCADA gồm hai công việc chính: xây dựng màn hình hiển thị và thiết lập mối quan hệ giữa các hình ảnh trên màn hình với các biến quá trình. Có hai phương pháp để thực hiện là: Phương pháp lập trình: là phương pháp tạo dựng ứng dụng bằng các ngôn ngữ lập trình thông dụng như Visual C++,Visual Basic, Delphi, Việc này đòi hỏi người kỹ sư phải có trình độ lập trình chuyên sâu. Chỉ riêng việc tạo các biểu tượng thường thấy trong công nghiệp như van, đồng hồ, đường ống đã mất rất nhiều công sức và thời gian. Cho dù sử dụng những kỹ thuật lập trình tiên tiến, thì điều không thể tránh khỏi là phải biên dịch lại toàn bộ ứng dụng (Compiler).

Phương pháp thứ hai sử dụng những công cụ phần mềm chuyên dụng cho hệ SCADA (phần mềm SCADA). Phương pháp này thể hiện tính ưu việt ở ngay tính chuyên dụng của nó. Các công cụ này có sẵn thư viện thành phần cho việc xây dựng giao diện người – máy (HMI), cũng như các phần mềm kết nối với các thiết bị cung cấp dữ liệu thông dụng. Để đơn giản hoá việc tạo dựng, xu hướng hiện nay là kết hợp phương pháp lập trình trực quan với một ngôn ngữ script thông dụng (tương tự việc soạn thảo văn bản).

Đi xa hơn nữa, một số công cụ cho phép ta sử dụng các biểu tượng, ký hiệu đồ họa để xây dựng giao diện người – máy, đồng thời biểu diễn sự liên quan logic giữa các thành phần của chương trình dưới dạng các khối chức năng. ---------------------------------------------------------------------------------------------------------------------------- Học viên: Nguyễn Trọng Huy Cao học điều khiển 2005 – 2007 -17- Luận văn thạc sĩ Trường đại học Bách Khoa Hà Nội ---------------------------------------------------------------------------------------------------------------------------- Thực tế hiện nay các công cụ chuyên dụng tạo dựng SCADA được sử dụng rộng rãi là: Genesis32 (Iconics), iFix (Intellution), Intouch (Wonderware), WinCC (SIEMENS), RSView32 (Rockwell). Wonderware, Siemens, Intellution hay Rockwell là những hãng nổi tiếng trong công nghiệp. Trong nội dung đồ án tốt nghiệp này phần mềm của SIEMENS được sử dụng.2 Các hệ SCADA trên thế giới 1.1 Hệ giám sát của Intellution - iFix.

iFix, một trong những thành viên trong hệ thống phần mềm của Intellution Dynamics – GE Fanuc. Bao gồm iFix Standard HMI Pack, iFix Plus SCADA Pack. Với iFix là giải pháp HMI/SCADA tối ưu, cung cấp khả năng trực quan hóa quá trình sản xuất, thu thập số liệu và dữ liệu điều khiển trong toàn nhà máy. iFix cho khả năng mạnh và an toàn trong điều khiển mọi hoạt động của quá trình sản xuất, đáp ứng nhanh, giúp giảm bớt sự lãng phí, cải thiện chất lượng, giảm thời gian đưa sản phẩm mới ra thị trường và làm tăng lợi nhuận cho nhà máy.

Các nhà sản xuất thành công trên thế giới đã nói về iFix như sau:” Với những ứng dụng trong công nghiệp dược phẩm, công nghệ sinh học, đóng gói sản phẩm, thực phẩm rau quả, dầu khí và các nghành tiêu dùng khác, iFix chính là giải pháp HMI/SCADA toàn diện cho tất cả các nhà sản xuất”.2 Hệ giám sát của Wonderware – Intouch. Bộ phần mềm Wonderware còn được gọi là FactorySiute, gồm có các phần mềm sau: - InTouch: cung cấp cho người sử dụng công cụ tạo giao diện người - máy (HMI) và điều khiển bằng tay. InTouch có khả năng kết nối được hầu hết các bộ điều khiển của các hãng khác nhau, thông qua phần mềm quản lý vào/ra (I/O Server) của Wonderware và các chuẩn mở OPC (OLE for Process Control). InTouch cũng hỗ trợ thư viện chuẩn biểu tượng thiết bị của các ngành công nghiệp.

Nhờ đó, người sử dụng ---------------------------------------------------------------------------------------------------------------------------- Học viên: Nguyễn Trọng Huy Cao học điều khiển 2005 – 2007 -18- Luận văn thạc sĩ Trường đại học Bách Khoa Hà Nội ---------------------------------------------------------------------------------------------------------------------------- có thể dễ dàng tạo một giao diện sinh động, phù hợp với các hệ thống của nhà máy. Các mã Script và các hàm chức năng (Function) hỗ trợ tối đa khả năng của các kỹ sư trong việc lập trình hệ thống và thiết kế cơ sở dữ liệu. Với hệ thống cơ sở dữ liệu mở, InTouch có khả năng tạo và kết nối được với các hệ cơ sở SQL, MS Accesss, … Hiện nay, ở Việt Nam có một số nhà máy đang sử dụng các hệ thống DCS và PLC. Nhà máy Nhựa của Thái Lan ở Khu Công nghiệp Long Thành được điều khiển bằng DCS Honeywell 3000, Nhà máy Đường Sông Con (Nghệ An) được điều khiển bằng PLC Allen Bradley Series 5, Nhà máy Xử lý than Cẩm Phả được điều khiển bằng hệ thống DCS Yokogawa C1000.
