Tổng quan nghiên cứu

Kết cấu ống thép nhồi bê tông (Concrete-Filled Steel Tube - CFST) đang trở thành giải pháp đột phá trong ngành kỹ thuật công trình nhờ khả năng tăng cường độ chịu lực của lõi bê tông lên khoảng 2 lần và nâng cao độ cứng uốn toàn phần hơn 25% so với kết cấu thép rỗng thông thường. Giải pháp này giúp loại bỏ 100% chi phí ván khuôn, rút ngắn 20% đến 30% thời gian thi công tại hiện trường, đồng thời bảo vệ vật liệu bên trong trước các tác động xâm thực từ môi trường. Mặc dù các cấu kiện cột CFST chịu nén dọc trục đã được chuẩn hóa trong nhiều tiêu chuẩn quốc tế như Eurocode 4, AS 5100 hay BS 5400, các công bố chuyên sâu về ứng xử của dầm CFST chịu tải trọng uốn lặp tuần hoàn vẫn còn rất hạn chế. Trong điều kiện làm việc thực tế, dầm cầu và khung nhà cao tầng thường xuyên chịu tác động của tải trọng lặp do động đất, gió bão hoặc hoạt tải giao thông cường độ cao, dẫn đến nguy cơ mỏi và tích lũy tổn thương cấu trúc nghiêm trọng.

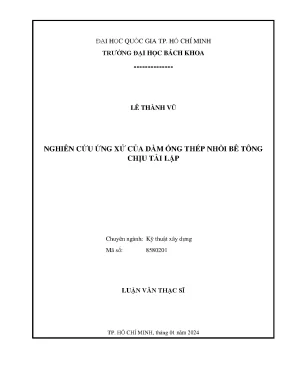

Nghiên cứu được thực hiện tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh nhằm phân tích toàn diện ứng xử cơ học, quy luật suy giảm độ cứng và trạng thái ứng suất - biến dạng của dầm CFST dưới tác dụng của tải trọng lặp uốn 4 điểm. Phạm vi nghiên cứu tập trung vào dầm tiết diện vuông 150 mm × 150 mm, chiều dày thành thép 4 mm, chiều dài toàn phần 1400 mm với nhịp tính toán 1200 mm trong khung thời gian từ tháng 09 năm 2023 đến tháng 01 năm 2024. Ý nghĩa thực tiễn của công trình thể hiện qua việc định lượng chính xác tốc độ suy giảm độ cứng tăng tải đạt 4,3%/chu kỳ và độ cứng giảm tải đạt 2,4%/chu kỳ, tạo cơ sở dữ liệu số tin cậy giúp các kỹ sư kết cấu tối ưu hóa hệ số an toàn và dự báo chính xác tuổi thọ công trình nhịp lớn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng cơ học kết cấu phi tuyến và lý thuyết tương tác liên hợp thép - bê tông, tích hợp hai mô hình vật liệu kinh điển cùng cơ chế tiếp xúc bề mặt phức hợp:

Thứ nhất, mô hình bê tông chịu nén phi tuyến đề xuất bởi Hognestad kết hợp với lý thuyết dẻo tổn thương bê tông (Concrete Damaged Plasticity - CDP). Đường cong ứng suất - biến dạng của bê tông gồm nhánh parabol từ gốc tọa độ đến điểm cực hạn với cường độ chịu nén tới hạn đạt 98 MPa và mô đun đàn hồi 46528 MPa, tiếp nối bởi nhánh suy giảm tuyến tính đến biến dạng nén giới hạn 0,0035. Dưới tác dụng của tải trọng lặp, sự suy giảm độ cứng cát tuyến của vùng nén được định lượng qua hệ số tổn thương dao động từ 0 đến 0,8 khi cường độ chịu nén còn lại 20%.

Thứ hai, mô hình vật liệu thép tái bền tuyến tính theo tiêu chuẩn Eurocode 2 với mô đun đàn hồi ban đầu 200000 MPa, duy trì tính đẳng hướng trong quá trình tăng tải và dỡ tải. Tiêu chuẩn chảy dẻo Von-Mises được ứng dụng để quy đổi trạng thái ứng suất đa trục phức tạp về giá trị ứng suất tương đương duy nhất.

Thứ ba, mô hình truyền lực cắt và ma sát tiếp xúc Coulomb trên bề mặt giao tiếp giữa ống thép và lõi bê tông với hệ số ma sát lựa chọn bằng 0,3. Tương tác cơ học được thiết lập thông qua phương pháp tiếp xúc bề mặt (Surface-to-Surface) kết hợp thuật toán penalty contact, cho phép mô phỏng chính xác hiện tượng trượt cục bộ và hiệu ứng giam giữ bê tông trong vùng chịu nén.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng số phần tử hữu hạn (Finite Element Method - FEM) trên phần mềm chuyên dụng ABAQUS, đối chiếu trực tiếp với dữ liệu thực nghiệm uốn 4 điểm của dầm CFST từ các nghiên cứu quốc tế công bố năm 2018 và 2021.

Cỡ mẫu phân tích bao gồm 5 chuỗi mô hình số đại diện cho 5 cấp độ bền giới hạn chảy của thép từ 275 MPa, 355 MPa, 434,56 MPa, 550 MPa đến 630 MPa trên nền bê tông cường độ cao 98 MPa. Phương pháp chọn mẫu tập trung vào dải mác thép kết cấu phổ biến nhằm bao quát toàn diện sự biến thiên độ cứng từ thép dẻo thông thường đến thép cường độ siêu cao.

Cấu kiện dầm và lõi bê tông được rời rạc hóa bằng phần tử khối 3D tuyến tính 8 nút tích hợp giản lược (C3D8R). Lõi bê tông được chia lưới phần tử kích thước 35,5 mm × 35,5 mm × 38,9 mm, trong khi ống thép được chia lưới với kích thước 37,5 mm × 37,5 mm × 4 mm. Lý do lựa chọn phần tử C3D8R và mật độ lưới này là để loại bỏ hiện tượng khóa cắt (shear locking), tối ưu hóa thời gian hội tụ của ma trận độ cứng phi tuyến và phản ánh chính xác gradient ứng suất tập trung tại các góc tiết diện vuông. Tiến trình mô phỏng hoàn thành đúng tiến độ từ ngày 04/09/2023 đến 28/12/2023 trước khi bảo vệ chính thức vào ngày 25/01/2024.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Mô phỏng số và phân tích dữ liệu đã làm sáng tỏ 4 quy luật ứng xử cơ học then chốt của dầm CFST khi chịu tải trọng lặp uốn:

Thứ nhất, độ cứng uốn của dầm CFST suy giảm liên tục theo số chu kỳ gia tải. Ở cấp độ bền thép cơ sở 484,56 MPa, tốc độ suy giảm độ cứng trong giai đoạn tăng tải đạt trung bình 4,3% trên mỗi chu kỳ, trong khi tốc độ suy giảm độ cứng trong giai đoạn giảm tải duy trì ở mức 2,4% trên mỗi chu kỳ. Sự suy giảm này tích lũy nhanh chóng khi số vòng lặp gia tăng.

Thứ hai, cường độ chảy của ống thép đóng vai trò quyết định đến tốc độ tổn thương độ cứng. Khi cường độ chảy của thép tăng từ 484,56 MPa lên 630 MPa (mức tăng 30,0%), tốc độ suy giảm độ cứng tăng tải nhảy vọt lên 6,3%/chu kỳ (tăng 46,5%) và độ cứng giảm tải tăng lên 3,0%/chu kỳ. Ngược lại, khi giảm cường độ thép xuống 275 MPa, tốc độ suy giảm độ cứng tăng tải giảm xuống chỉ còn 2,1%/chu kỳ và độ cứng giảm tải giữ ở mức 2,4%/chu kỳ.

Thứ ba, ngưỡng khởi phát biến dạng dẻo của cấu kiện xuất hiện khi tỷ số chuyển vị trên chiều dài nhịp đạt ngưỡng Delta/L vượt quá 3,5 phần nghìn (tương đương chuyển vị giữa nhịp lớn hơn 4,2 mm trên nhịp tính toán 1200 mm). Sau ngưỡng này, biến dạng dư tích lũy rõ rệt sau mỗi lần dỡ tải.

Thứ tư, trường ứng suất tương đương Von-Mises phân bố không đồng đều trên mặt cắt dầm. Ở ống thép, ứng suất tập trung cao nhất tại mép trên (chịu nén) và mép dưới đáy dầm (chịu kéo), đạt giá trị cực đại dọc theo đoạn giữa nhịp 400 mm giữa hai điểm đặt lực. Ở lõi bê tông, ứng suất Von-Mises tập trung chủ yếu tại thớ nén phía trên, trong khi vùng kéo suy giảm ứng suất nhanh chóng do vết nứt phát triển.

Thảo luận kết quả

Cơ chế vật lý đằng sau hiện tượng suy giảm độ cứng bắt nguồn từ sự hình thành các vết nứt vi mô tích lũy trong khối bê tông chịu nén kết hợp với hiện tượng trượt ma sát tại mặt tiếp xúc thép - bê tông. Mặc dù ống thép ngoài có tác dụng giam giữ hiệu quả, ngăn chặn sự vỡ vụn đột ngột của bê tông và triệt tiêu hiện tượng vênh cục bộ của bản thành mỏng, nhưng việc lặp lại các chu kỳ nén - dỡ tải khiến hệ số tổn thương bê tông tăng dần, làm giảm mô đun cát tuyến. Khi sử dụng thép cường độ cao 630 MPa, dầm cho phép tích lũy năng lượng đàn hồi lớn hơn trước khi chảy dẻo; tuy nhiên, khi đạt tới giới hạn chảy, độ dốc suy giảm cơ học diễn ra dốc hơn đáng kể so với thép mềm 275 MPa.

Kết quả mô hình số cho thấy độ tương đồng cao khi kiểm chứng với dữ liệu thực nghiệm. Độ lệch về tải trọng chảy dẻo giữa mô phỏng ABAQUS và thí nghiệm chỉ ở mức 9%, trong khi sai số giữa các mô hình giải tích tham chiếu dao động quanh mức 11%. Sự sai khác nhỏ này xuất phát từ việc nghiên cứu áp dụng mô hình toán học giải tích của Hognestad và Eurocode 2 thay vì đường cong thực nghiệm trực tiếp của từng mẫu vật liệu. Dữ liệu nghiên cứu có thể được trực quan hóa tối ưu thông qua hệ thống đồ thị vòng lặp trễ quan hệ lực - chuyển vị (P - Delta) kết hợp bảng ma trận so sánh tỷ lệ phần trăm suy giảm độ cứng qua các chu kỳ gia tải, giúp phản ánh trực quan sự co thắt của diện tích tiêu tán năng lượng theo từng mác thép.

Đề xuất và khuyến nghị

Nhằm nâng cao hiệu quả ứng dụng dầm CFST trong các công trình chịu tải trọng động và rung chấn, nghiên cứu đề xuất 4 nhóm giải pháp thực thi cụ thể:

  1. Chuẩn hóa việc lựa chọn dải mác thép tối ưu trong thiết kế kháng chấn: Các đơn vị tư vấn thiết kế kết cấu nên ưu tiên sử dụng thép có giới hạn chảy trong dải 355 MPa đến 485 MPa cho dầm CFST nhằm kiểm soát tốc độ suy giảm độ cứng dưới 4,5% mỗi chu kỳ, đảm bảo khả năng hấp thụ năng lượng dẻo ổn định mà không gây giòn hóa kết cấu trong các dự án nhà cao tầng triển khai giai đoạn 2024-2025.

  2. Bổ sung hệ số suy giảm độ cứng động lực học vào tiêu chuẩn xây dựng: Các viện nghiên cứu chuyên ngành và cơ quan quản lý kỹ thuật cần cập nhật hướng dẫn tính toán bổ sung hệ số chiết giảm độ cứng từ 2,4% đến 4,3% cho dầm liên hợp chịu tải lặp trong quy chuẩn thiết kế công trình cầu và kết cấu thép - bê tông liên hợp trước quý 4 năm 2025.

  3. Áp dụng quy trình mô phỏng số chi tiết bằng phần tử C3D8R trong thẩm tra kết cấu: Các kỹ sư kết cấu cao cấp cần chuẩn hóa quy trình phân tích phi tuyến trên phần mềm phần tử hữu hạn với kích thước lưới bê tông 35 mm đến 38 mm và hệ số ma sát tiếp xúc 0,3 để kiểm soát sai số tải trọng chảy dẻo dưới 10% trong vòng 6 tháng tới.

  4. Thiết lập ngưỡng cảnh báo biến dạng dẻo trong quan trắc sức khỏe công trình: Ban quản lý dự án và các đơn vị kiểm định chất lượng cần cài đặt mốc chuyển vị giới hạn Delta/L bằng 3,5 phần nghìn cho hệ thống cảm biến đo võng thực tế nhằm phát hiện sớm trạng thái chảy dẻo của dầm CFST sau các trận bão lớn hoặc rung chấn địa chấn trong giai đoạn 2024-2026.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị thực tiễn sâu sắc cho 4 nhóm đối tượng trọng tâm:

  1. Kỹ sư thiết kế kết cấu công trình: Tiếp cận phương pháp định lượng chính xác sự suy giảm độ cứng và phân bố ứng suất Von-Mises để áp dụng trực tiếp vào tính toán dầm chuyển, kết cấu nhịp lớn nhà siêu cao tầng và cầu vòm thép nhồi bê tông chịu tải gió giật hay động đất.

  2. Nhà nghiên cứu và học viên cao học ngành Kỹ thuật Xây dựng: Nắm vững kỹ thuật khai báo mô hình vật liệu bê tông tổn thương dẻo (CDP), mô hình thép tái bền tuyến tính và thiết lập điều kiện biên tiếp xúc penalty contact trong phần mềm ABAQUS phục vụ các đề tài mô phỏng kết cấu phức hợp.

  3. Đơn vị thẩm tra, tư vấn giám sát và kiểm định chất lượng: Sử dụng cơ sở dữ liệu về ngưỡng biến dạng dẻo 3,5 phần nghìn và tỷ lệ sai số 9% để đánh giá mức độ an toàn chịu lực, dự báo tuổi thọ mỏi và thẩm tra phương án kết cấu dầm liên hợp của các dự án trọng điểm.

  4. Doanh nghiệp sản xuất cấu kiện tiền chế và nhà thầu thi công: Tối ưu hóa kích thước hình học tiết diện hộp 150 mm × 150 mm × 4 mm, tận dụng lợi thế tiết kiệm 100% ván khuôn và giảm 15% đến 20% chi phí vật liệu trong thi công lắp ghép dầm cầu vượt đô thị.

Câu hỏi thường gặp

  1. Dầm ống thép nhồi bê tông CFST có ưu điểm vượt trội gì so với dầm thép rỗng truyền thống? Dầm CFST vượt trội nhờ sự tương tác liên hợp: lõi bê tông ngăn chặn hoàn toàn hiện tượng vênh móp cục bộ của thành ống thép mỏng, trong khi vỏ thép giam giữ bê tông chịu nén và chống nứt vỡ vùng kéo, giúp tăng hơn 25% độ cứng uốn và tăng khả năng chịu tải trọng cực hạn đáng kể so với ống thép rỗng.

  2. Tải trọng lặp ảnh hưởng như thế nào đến độ cứng uốn của dầm CFST? Tải trọng lặp gây ra sự tích lũy vết nứt tế vi trong bê tông và trượt ma sát giao diện, làm suy giảm liên tục mô đun cát tuyến. Cụ thể với dầm thí nghiệm, độ cứng giai đoạn tăng tải giảm 4,3%/chu kỳ và độ cứng giai đoạn giảm tải giảm 2,4%/chu kỳ khi số vòng lặp gia tăng.

  3. Việc tăng mác thép lên loại siêu cao có luôn mang lại lợi ích cho dầm CFST chịu tải lặp? Không hoàn toàn. Mặc dù thép cường độ cao 630 MPa nâng cao tải trọng giới hạn đàn hồi ban đầu, nhưng tốc độ suy giảm độ cứng tăng tải của nó lại tăng vọt lên 6,3%/chu kỳ (cao hơn 46,5% so với thép 484,56 MPa), khiến cấu kiện mất độ cứng nhanh hơn khi làm việc trong miền dẻo.

  4. Dầm CFST bắt đầu xuất hiện biến dạng dẻo vĩnh viễn ở ngưỡng chuyển vị nào? Dầm CFST bắt đầu xuất hiện biến dạng dẻo rõ rệt khi tỷ số chuyển vị tương đối giữa nhịp trên chiều dài nhịp Delta/L vượt quá 3,5 phần nghìn, tương đương độ võng 4,2 mm trên nhịp 1200 mm, sau đó độ võng dư sẽ không thể phục hồi hoàn toàn về 0 khi dỡ tải.

  5. Độ tin cậy của mô hình số ABAQUS trong nghiên cứu này đạt mức bao nhiêu? Mô hình phần tử khối C3D8R trong ABAQUS đạt độ chính xác cao với sai số tải trọng chảy dẻo chỉ lệch 9% so với số liệu thực nghiệm uốn 4 điểm. Mức sai số này nằm trong giới hạn cho phép của tính toán kỹ thuật kết cấu phi tuyến (thường từ 9% đến 11%).

Kết luận

  • Luận văn đã mô phỏng thành công ứng xử cơ học phi tuyến của dầm ống thép nhồi bê tông CFST chịu tải trọng lặp uốn 4 điểm với độ tin cậy cao, kiểm chứng sai số tải trọng chảy dẻo đạt mức 9% so với thực nghiệm.
  • Định lượng chính xác quy luật suy giảm độ cứng theo chu kỳ: độ cứng tăng tải giảm trung bình 4,3%/chu kỳ và độ cứng giảm tải giảm 2,4%/chu kỳ đối với dầm cơ sở.
  • Chứng minh rõ nét ảnh hưởng của cấp độ bền thép: tăng cường độ chảy từ 484,56 MPa lên 630 MPa làm tăng tốc độ suy giảm độ cứng lên 6,3%/chu kỳ, trong khi giảm về 275 MPa giúp duy trì độ cứng ổn định với mức giảm chỉ 2,1%/chu kỳ.
  • Xác lập ngưỡng chuyển vị tới hạn khởi phát biến dạng dẻo tại tỷ số Delta/L lớn hơn 3,5 phần nghìn và chỉ ra sự tập trung ứng suất Von-Mises cao nhất tại mép ống thép ngoài cùng thớ nén bê tông phía trên.
  • Đóng góp nguồn dữ liệu mô phỏng số chuẩn hóa cho ngành Kỹ thuật Xây dựng, mở ra định hướng phát triển mô hình dầm CFST tiết diện tròn và khảo sát tác động đồng thời của nhiệt độ cao kết hợp tải trọng động đất trong giai đoạn 2024-2025. Quý độc giả và các kỹ sư kết cấu hãy liên hệ trực tiếp với nhóm tác giả hoặc bộ môn chuyên ngành để tiếp cận mô hình số chi tiết và ứng dụng vào các dự án thực tế.
