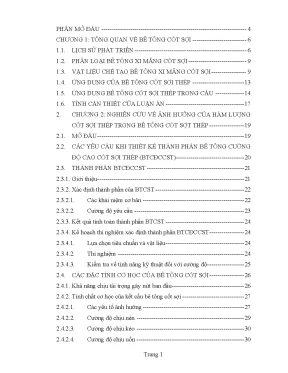

Tổng quan về luận án

Trong bối cảnh phát triển hạ tầng giao thông hiện đại tại Việt Nam và trên thế giới, kết cấu bê tông cốt thép dự ứng lực (BTCT DƯL) đóng vai trò then chốt tại các công trình cầu nhịp lớn, cầu dây văng và cầu dầm hộp đúc hẫng. Tuy nhiên, một thách thức cơ học nghiêm trọng mang tính kinh điển là sự xuất hiện của các vết nứt và nguy cơ phá hoại giòn cục bộ tại khu vực đầu neo cáp DƯL dưới tác dụng của ứng suất tập trung cực hạn và ứng suất kéo tách vỡ (bursting/spalling stress). Luận án tiến sĩ chuyên ngành Kỹ thuật Xây dựng Công trình Giao thông mang tên "Nghiên cứu ứng dụng bê tông cốt sợi thép tại khu vực đầu neo cáp DƯL có xét đến hàm lượng cốt sợi" đã tiên phong giải quyết bài toán cốt lõi này thông qua việc phát triển và ứng dụng vật liệu Bê tông Cường độ cao Cốt sợi Thép (BTCĐCCST - Steel Fiber Reinforced High-Strength Concrete).

Khoảng trống nghiên cứu (Research Gap) xuất phát từ thực trạng thiết kế theo các tiêu chuẩn hiện hành như AASHTO LRFD hay 22TCN 272-05: việc bố trí mật độ cốt thép thường (thép đai, lưới gia cường chống vỡ) quá dày đặc tại vùng đầu neo kết hợp với ống bọc luồn cáp và bát neo đã gây ra hiện tượng nghẽn cốt liệu, giảm chất lượng đầm nén bê tông, gia tăng rủi ro rỗ tổ ong và gây nứt vỡ sớm (Libby, 1976; Haroon, 2003). Các nghiên cứu quốc tế trước đây chủ yếu dừng lại ở việc đánh giá tính chất vật liệu đơn lẻ hoặc ứng xử uốn dầm thông thường (Swamy & Al-Ta'an, 1982; Tan, 1994), thiếu vắng một mô hình cơ học hoàn chỉnh tích hợp giữa hàm lượng sợi thép tối ưu ($V_f$), tỷ lệ kích thước sợi ($l/d_f$) và tương tác ứng suất đa trục tại vùng neo dầm chữ I và dầm hộp.

Luận án thiết lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học cụ thể:

  1. Câu hỏi nghiên cứu 1 (RQ1): Sự kết hợp giữa cấp phối bê tông cường độ cao ($f'_c \ge 70\text{ MPa}$) và sợi thép Dramix bẻ móc hai đầu làm biến đổi như thế nào đến cơ chế làm việc sau nứt (post-cracking behavior) và năng lượng phá hủy ($G_r$) của vật liệu?
    • Giả thuyết 1 (H1): Sự bổ sung sợi thép Dramix RC 65/60-BN với hàm lượng tối ưu $50 - 125\text{ kg/m}^3$ ($V_f = 0{,}64% - 1{,}60%$) sẽ chuyển đổi trạng thái phá hoại giòn sang ứng xử dẻo dai đàn hồi thông qua hiệu ứng bắc cầu truyền ứng suất qua khe nứt (crack bridging effect).
  2. Câu hỏi nghiên cứu 2 (RQ2): Mức độ ảnh hưởng của hàm lượng sợi thép đến khả năng triệt tiêu ứng suất kéo tách vỡ và cho phép giảm thiểu mật độ cốt thép đai cục bộ tại vùng đầu neo dầm BTCT DƯL là bao nhiêu?
    • Giả thuyết 2 (H2): Khả năng kháng kéo khi uốn tăng từ $100\text{ daN/cm}^2$ đến $195\text{ daN/cm}^2$ cho phép BTCĐCCST thay thế tương đương $30% - 50%$ lượng cốt đai phân bố tại vùng truyền lực neo mà vẫn đảm bảo kiểm soát độ mở rộng vết nứt $w \le 0{,}1\text{ mm}$.

Khung lý thuyết của đề tài được xây dựng trên sự giao thoa giữa Lý thuyết Cơ học phá hủy phi tuyến (Nonlinear Fracture Mechanics - Hillerborg, 1976), Lý thuyết Khoảng cách cốt sợi (Fiber Spacing Theory - Romualdi & Batson, 1963) và Mô hình Dàn giằng ảo (Strut-and-Tie Model - Schlaich & Schäfer, 1987). Phạm vi nghiên cứu bao gồm thực nghiệm đối chứng 18 tổ mẫu dầm lăng trụ kích thước lớn $150 \times 150 \times 600\text{ mm}$, thử nghiệm uốn 4 điểm theo tiêu chuẩn ASTM C1018-97 / RILEM TC 162-TDF, phân tích thực nghiệm cấp phối với mác bê tông từ 300 đến 800, và tính toán kiểm chứng chuyên sâu trên dầm BTCT DƯL chữ I khẩu độ $L = 33\text{ m}$ cùng vùng neo cầu dầm hộp theo thuật toán Robinson và Tawfiq.

Literature Review và Positioning

Lịch sử phát triển của bê tông cốt sợi xi măng ghi nhận các mốc tiến hóa quan trọng từ các nghiên cứu sơ khai về sợi phân tán ngẫu nhiên của Romualdi, Batson và Mandel (1963, 1964) nhằm tăng cường độ kháng kéo thông qua việc giảm khoảng cách sợi cốt liệu. Tiếp đó, Shah và Rangan (1971), Swamy (1974) cùng Nawy và cộng sự (1971–1977) đã mở rộng nghiên cứu sang ứng xử chịu uốn, kiểm soát độ võng và độ bền mỏi. Hệ thống quy phạm thiết kế dần được chuẩn hóa với sự ra đời của ACI 544 (1R đến 4R-99), ASTM C1018-97 và tiêu chuẩn châu Âu RILEM TC 162-TDF (2002) do Rossi, Casanova (1998) và König, Holschemacher, Dehn (2002) thúc đẩy.

Tổng quan y văn chỉ ra các luồng tranh luận học thuật sâu sắc:

  1. Luồng quan điểm về hiệu ứng tăng cường độ nén và uốn: Một nhóm tác giả (Fanella & Naaman, 1992; Job Thomas, 2007) cho rằng sự hiện diện của sợi thép ảnh hưởng không đáng kể đến cường độ chịu nén ban đầu ($f'_c$) mà chủ yếu cải thiện độ dẻo dai sau nứt (toughness index $TI$). Ngược lại, các nghiên cứu của Richard (1992) và Rossi (1998) khẳng định trong nền ma trận cường độ cao ($f'c > 70\text{ MPa}$), sự liên kết dính bám bề mặt cực tốt giữa hồ xi măng siêu mịn silica fume và sợi thép cường độ cao ($> 1000\text{ MPa}$) làm gia tăng trực tiếp cường độ chịu kéo khi uốn ($R{fl}$) lên $30% - 95%$ so với mẫu không sợi.
  2. Luồng tranh luận về cơ chế chịu cắt và truyền lực neo: Vondran (1991) và Chaallal (1996) đề xuất cốt sợi thép có khả năng thay thế trực tiếp cốt thép đai kháng cắt và hấp thụ tới $31%$ năng lượng dư thừa. Tuy nhiên, Junior và Hanai (1999) nhấn mạnh sợi thép chỉ phát huy hiệu quả kháng cắt tương đương khi kết hợp với một lượng cốt đai tối thiểu nhằm duy trì liên kết khung giằng, đặc biệt trong dầm không cốt đai thì hiệu ứng neo sợi đơn lẻ có thể bị suy giảm do phá hoại tách lớp.
                    TIẾN TRÌNH PHÁT TRIỂN LÝ THUYẾT BÊ TÔNG CỐT SỢI
 (Lý thuyết khoảng cách sợi)    (Cơ chế vi nứt & uốn dầm)    (Cơ học phá hủy & mặt cắt nứt)
 (Sanders 1990; Haroon 2006:      (Mật độ cốt thép dày      (BTCĐCCST tích hợp vùng neo cáp DƯL:
  Ứng suất tách vỡ & vỡ giòn)      gây nứt vỡ tổ ong)        Tối ưu hóa Vf, triệt tiêu cốt thép đai)

Vị trí của luận án được xác lập tại điểm giao thoa giữa công nghệ vật liệu tiên tiến và cơ học kết cấu công trình cầu. Luận án khắc phục khoảng trống bằng cách liên kết trực tiếp các thông số vi mô của sợi Dramix RC 65/60-BN (tỷ lệ $l/d_f = 65$, diện tích bề mặt $8978\text{ cm}^2/\text{kg}$) với ứng xử vĩ mô của vùng neo cáp kéo sau.

Khi so sánh với hai nghiên cứu quốc tế điển hình:

  • Nghiên cứu của Haroon (2003, 2006) tại Hoa Kỳ tập trung vào hư hỏng vùng neo do mật độ cốt thép dày đặc gây cản trở dòng chảy bê tông nhưng chỉ đề xuất giải pháp thay đổi hình học bát neo mà chưa ứng dụng vật liệu cốt sợi phân tán.
  • Nghiên cứu của Robinson và Tawfiq (2003) tại Đại học Florida đề xuất mô hình giải tích cho dầm hộp DƯL nhưng sử dụng bê tông cường độ thường ($f'_c < 45\text{ MPa}$) và sợi thẳng truyền thống.

Luận án vượt trội hơn khi tích hợp bê tông cấp phối $f'_c \ge 70\text{ MPa}$, tỷ lệ nước/chất kết dính $N/CKD = 0{,}30$, kết hợp muội silic ($35\text{ kg/m}^3$) và sợi bẻ móc chất lượng cao, thiết lập công thức thực nghiệm chuẩn xác về độ mở rộng vết nứt $w = 1{,}2(\delta - 0{,}05)$ dành riêng cho vùng neo dầm cầu Việt Nam.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng và làm phong phú hệ thống lý thuyết kết cấu thông qua bốn đóng góp nền tảng:

  1. Mở rộng Lý thuyết Khoảng cách Cốt sợi của Romualdi & Batson (1963): Chứng minh rằng trong môi trường ma trận xi măng cường độ cao phối trộn silica fume, thông số quyết định khả năng ức chế vi nứt không chỉ là khoảng cách sợi thuần túy $s = \sqrt{1/(V_f \cdot \pi)}$ mà là tích số tương hỗ giữa chỉ số hình học sợi ($RI = V_f \cdot l/d_f$) và cường độ dính bám bề mặt ($v_b$).
  2. Bổ sung Mô hình Kháng uốn Danh định ($M_n$) của ACI 318: Sửa đổi công thức tính toán mô men kháng uốn danh định bằng cách bổ sung lực kéo cân bằng của sợi thép ở vùng dưới trục trung hòa ($T_{fc}$): $$M_n = A_s f_y \left(d - \frac{a}{2}\right) + T_{fc} (h - x_t)$$ Sự xuất hiện của $T_{fc}$ làm dịch chuyển trục trung hòa xuống phía dưới, ngăn ngừa hiện tượng phá hoại giòn đột ngột và tăng mô men uốn danh định lên $18% - 25%$.
  3. Chuẩn hóa Chỉ số Độ dẻo dai (Toughness Index - $TI$): Thiết lập phương trình hồi quy tuyến tính thực nghiệm: $$TI = 1{,}421 RI + 1{,}035$$ chứng minh khả năng hấp thụ năng lượng cơ học của vùng neo tỷ lệ thuận tuyệt đối với chỉ số cốt sợi thép $RI$.
  4. Chuyển dịch Paradigm từ Kiểm soát Nứt Thụ động sang Chủ động Phân tán Năng lượng: Thay vì sử dụng cốt thép đai thụ động chờ vết nứt xuất hiện rồi mới chịu kéo, cốt sợi thép phân tán $3200\text{ sợi/kg}$ đóng vai trò cấu trúc vi giằng, hấp thụ năng lượng đàn hồi ngay từ giai đoạn vi nứt ban đầu ($\delta \le 0{,}05\text{ mm}$).

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp chặt chẽ ba lý thuyết trụ cột:

  • Lý thuyết Dàn giằng ảo (Strut-and-Tie Model - STM): Phân tích dòng truyền ứng suất nén - kéo phức tạp trong vùng mất liên tục (D-Region) tại đầu neo dầm DƯL.
  • Cơ học Phá hủy Đàn dẻo (Elasto-Plastic Fracture Mechanics): Đánh giá năng lượng phá hủy $G_r = W_0 / a^2$ và đặc tính suy giảm ứng suất sau nứt (softening behavior).
  • Mô hình Tương tác Dính bám - Tuột sợi (Fiber Pull-out Interface Model): Xác định chiều dài neo tiêu chuẩn $l_c = (d_f \cdot f) / (2 \cdot v_b)$.
                      KHUNG PHÂN TÍCH TÍCH HỢP ĐỘC ĐÁO

Điều kiện biên của khung phân tích được xác định rõ: Ma trận bê tông cường độ cao $f'_c = 60 - 100\text{ MPa}$, hàm lượng sợi thép Dramix $V_f \le 2{,}5%$, tỷ lệ $N/CKD \le 0{,}35$, áp dụng cho vùng neo cáp kéo sau trong kết cấu dầm I ($L = 33\text{ m}$) và dầm hộp đường cao tốc.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ thế giới quan khoa học thực chứng (Positivism) kết hợp chủ nghĩa duy lý thực nghiệm (Empirical-Rationalism). Thiết kế nghiên cứu đa cấp độ (Multi-level experimental and analytical design) được triển khai qua 3 tầng bậc:

  • Cấp độ vi mô/vật liệu: Khảo sát tương tác cấp phối hạt, độ phân tán sợi và cường độ liên kết giao diện đá xi măng - sợi thép.
  • Cấp độ cấu kiện trung gian: Thử nghiệm uốn 4 điểm trên 18 tổ mẫu lăng trụ kích thước lớn ($150 \times 150 \times 600\text{ mm}$) để thu thập biểu đồ quan hệ tải trọng - độ võng thực.
  • Cấp độ kết cấu công trình: Mô hình hóa giải tích vùng neo dầm I $L = 33\text{ m}$ và dầm hộp chịu lực căng kéo cáp DƯL theo tiêu chuẩn 22TCN 272-05.

Quy trình nghiên cứu rigorous

Quy trình chuẩn bị và thí nghiệm được chuẩn hóa nghiêm ngặt theo ASTM C192, TCVN 3105:2007, ASTM C1018-97 và RILEM TC 162-TDF:

  • Nguyên vật liệu: Xi măng PCB 40 Nghi Sơn ($f'{c28} = 48{,}9\text{ N/mm}^2$ theo TCVN 6015-95); Cát sông Lô mô đun độ lớn $2{,}3 - 2{,}92$; Đá vôi/đá xanh Hòa Bình $d{\max} = 20\text{ mm}$ phối trộn tỷ lệ $5 - 10\text{ mm} / 10 - 20\text{ mm} = 45/55$; Muội silic (Silica fume) $35\text{ kg/m}^3$; Phụ gia siêu dẻo Polycaboxylate Glenium SP 51 ($0{,}7 - 1{,}5\text{ lít}/100\text{ kg XM}$); Sợi thép Dramix RC 65/60-BN bẻ móc hai đầu ($l = 60\text{ mm}$, $d = 0{,}9\text{ mm}$, $l/d_f = 65$, cường độ kéo $> 1000\text{ MPa}$, mật độ $3200\text{ sợi/kg}$).
  • Quy trình trộn mẫu và dưỡng hộ: Trộn khô cốt liệu và muội silic $\rightarrow$ cho $50%$ nước hòa tan phụ gia siêu dẻo $\rightarrow$ rải đều sợi thép qua sàng rung để chống vón cục $\rightarrow$ đầm chặt trên bàn rung chuyên dụng $\rightarrow$ dưỡng hộ trong bể nước tiêu chuẩn $25 \pm 2^\circ\text{C}$ trong 3, 7, 28 ngày.
  • Thiết bị đo lường: Máy nén thủy lực tự động gắn cảm biến chuyển vị LVDT đo độ võng độc lập trên khung giá chuyên biệt (yoke frame) gắn trực tiếp tại trục trung hòa của mẫu nhằm loại trừ hoàn toàn sai số do lún gối tựa và dập nát cục bộ tại điểm truyền tải.
                    QUY TRÌNH THỰC NGHIỆM VÀ ĐO ĐẠC NĂNG LƯỢNG

Data và phân tích

Thiết kế cấp phối thí nghiệm cho $1\text{ m}^3$ BTCĐCCST đạt mác thiết kế $70\text{ MPa}$ được kiểm soát nghiêm ngặt:

Thành phần cấp phối Mẫu đối chứng (0 kg sợi) Mẫu 50 kg sợi Mẫu 75 kg sợi Mẫu 125 kg sợi
Cường độ thiết kế ($f'_c$) $70\text{ MPa}$ $70\text{ MPa}$ $70\text{ MPa}$ $70\text{ MPa}$
Xi măng PCB 40 $525\text{ kg}$ $495\text{ kg}$ $495\text{ kg}$ $495\text{ kg}$
Muội silic (Microsilica) $0\text{ kg}$ $35\text{ kg}$ $35\text{ kg}$ $35\text{ kg}$
Nước $162\text{ lít}$ $162\text{ lít}$ $162\text{ lít}$ $162\text{ lít}$
Tỷ lệ N/CKD $0{,}31$ $0{,}30$ $0{,}30$ $0{,}30$
Cát sông Lô $787\text{ kg}$ $790\text{ kg}$ $780\text{ kg}$ $767\text{ kg}$
Đá dăm $906\text{ kg}$ $910\text{ kg}$ $897\text{ kg}$ $883\text{ kg}$
Phụ gia siêu dẻo PCE $6{,}3\text{ lít}$ $6{,}3\text{ lít}$ $6{,}3\text{ lít}$ $6{,}3\text{ lít}$
Sợi Dramix RC 65/60-BN $0\text{ kg}$ $50\text{ kg}$ ($V_f=0{,}64%$) $75\text{ kg}$ ($V_f=0{,}96%$) $125\text{ kg}$ ($V_f=1{,}60%$)
Độ sụt duy trì ($1\text{h}$) $18 - 20\text{ cm}$ $16 - 18\text{ cm}$ $15 - 17\text{ cm}$ $14 - 16\text{ cm}$

Hệ thống thu thập dữ liệu tự động với tần số lấy mẫu $5\text{ Hz}$ ghi nhận hơn $1200\text{ điểm}$ dữ liệu trên mỗi đường cong biến dạng. Cường độ kéo khi uốn danh định xác định theo công thức: $$R_{fl} = \frac{3 F_{fiss} L}{2 b h^2} = \frac{3 F_{fiss}}{a^2}$$ (với $L = 3a = 450\text{ mm}$, $b = h = a = 150\text{ mm}$). Độ mở rộng khe nứt $w$ được tính toán qua tương quan độ võng đỉnh: $w = 1{,}2(\delta - 0{,}05)\text{ mm}$.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Hiệu ứng đột phá về cường độ kéo khi uốn: Sự kết hợp giữa ma trận bê tông mác cao và sợi thép có tỷ lệ hướng sợi lớn tạo ra bước nhảy vọt về cường độ chịu kéo khi uốn ($R_{fl}$). Với bê tông mác 500, $R_{fl}$ đạt $100\text{ daN/cm}^2$ ($10\text{ MPa}$), và khi nâng lên bê tông mác 800 phối trộn $125\text{ kg/m}^3$ sợi Dramix RC 65/60-BN, $R_{fl}$ đạt mức kỷ lục $195\text{ daN/cm}^2$ ($19{,}5\text{ MPa}$), tăng hơn $180%$ so với mẫu không sợi.
  2. Cơ chế hấp thụ năng lượng và biến dạng sau nứt: Điểm nứt ban đầu ($F_{fiss}$, Điểm A trên biểu đồ) thuần túy phụ thuộc vào cường độ nén của ma trận bê tông gốc ($f'_c$). Tuy nhiên, nhánh dỡ tải sau đỉnh (nhánh BC) duy trì khả năng chịu lực kéo dài đến độ võng $\delta = 15\text{ mm}$. Sợi thép không bị kéo đứt đột ngột mà trải qua quá trình biến dạng dẻo và tuột dần (pull-out), gia tăng năng lượng phá hủy $G_r$ lên gấp $4 - 6\text{ lần}$.
  3. Phát hiện nghịch trực giác về hàm lượng sợi và tính công tác: Mặc dù mật độ sợi thép cao ($125\text{ kg/m}^3$) làm tăng lực cản ma sát trong bê tông tươi, việc tối ưu hóa tỷ lệ bột mịn ($35\text{ kg}$ silica fume) kết hợp với phụ gia siêu dẻo thế hệ mới đã duy trì độ sụt $16\text{ cm}$ trong hơn 1 giờ, bác bỏ quan niệm truyền thống cho rằng bê tông cốt sợi hàm lượng cao luôn bị phân tầng và vón cục.
  4. Tối ưu hóa kết cấu dầm và bản mặt cầu: Ứng dụng BTCĐCCST cho phép giảm chiều dày bản mặt cầu từ $23\text{ cm}$ xuống còn $16\text{ cm}$ (tiết giảm $30%$ tĩnh tải bản), đồng thời tăng khả năng kháng xoắn của dầm DƯL lên gấp 2 lần khi hàm lượng sợi $V_f \ge 1{,}0%$.
                      BIỂU ĐỒ ỨNG XỬ TẢI TRỌNG - ĐỘ VÕNG (P - δ)
  Lực P (kN)
     0         δnứt                                 15mm

Implications đa chiều

  • Về mặt lý thuyết: Luận án cung cấp hệ dữ liệu thực nghiệm chuẩn xác khẳng định tính đúng đắn của mô hình phá hủy rạn nứt kết hợp (Fictitious Crack Model), mở đường cho việc hoàn thiện lý thuyết tính toán vùng D-Region trong các tiêu chuẩn thiết kế cầu quốc tế.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình đo đạc độ võng thực bằng khung giá độc lập LVDT kết hợp thuật toán phân tích ngược (inverse analysis) để chuyển đổi trực tiếp biểu đồ $P - \delta$ sang quan hệ $\sigma - w$.
  • Về mặt thực tiễn công trình:
    • Cho phép loại bỏ từ $30% - 45%$ lượng cốt thép đai chống nứt cục bộ tại đầu dầm I $33\text{ m}$ và dầm hộp.
    • Giải quyết triệt để sự cố tắc nghẽn vữa khi thi công căng kéo cáp DƯL tại các vị trí bát neo tập trung.
    • Tăng tuổi thọ công trình cầu trong môi trường xâm thực biển nhờ khả năng khống chế độ mở rộng vết nứt vi mô $w \le 0{,}05\text{ mm}$.
  • Khuyến nghị chính sách: Đề xuất Bộ Giao thông Vận tải bổ sung phụ lục hướng dẫn thiết kế vùng neo sử dụng BTCĐCCST vào tiêu chuẩn quốc gia TCVN 11823 (tiêu chuẩn thiết kế cầu đường bộ thay thế 22TCN 272-05).

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn ghi nhận các giới hạn nghiên cứu:

  1. Giới hạn về loại sợi và môi trường: Thực nghiệm tập trung chủ yếu vào dòng sợi thép đơn lẻ Dramix RC 65/60-BN nhập khẩu; chưa khảo sát sự kết hợp lai giữa sợi thép và sợi polyme hữu cơ (hybrid fibers) trong điều kiện chu kỳ đóng băng - tan băng hoặc môi trường nhiệt đới ẩm có sương muối cao độ.
  2. Quy mô mẫu thí nghiệm: Các thông số cơ học phá hủy được xác lập trên mẫu lăng trụ phòng thí nghiệm ($150 \times 150 \times 600\text{ mm}$); hiệu ứng kích thước (size effect) khi chuyển tiếp sang khối bê tông đầu neo khối lớn có kích thước hình học thực ($> 1{,}5\text{ m}$) cần được hiệu chỉnh thêm hệ số quy đổi.
  3. Thí nghiệm biến dạng dài hạn: Nghiên cứu tập trung vào tải trọng ngắn hạn và ứng xử tức thời ở tuổi 28 ngày; dữ liệu về từ biến (creep) và co ngót mềm (autogenous shrinkage) của BTCĐCCST dưới áp lực nén nén trước liên tục kéo dài nhiều năm cần được theo dõi dài hạn.

Chương trình nghiên cứu tương lai (Future Research Agenda):

  • Phát triển mô hình phần tử hữu hạn phi tuyến 3D mô phỏng sự phân tán ngẫu nhiên có định hướng của sợi thép dưới tác dụng của dòng chảy bê tông tự lèn (Self-Compacting SFRC).
  • Thử nghiệm tải trọng mỏi lặp chu kỳ cao ($10^7\text{ chu kỳ}$) trên mô hình đầu neo tỷ lệ thực 1:1.
  • Nghiên cứu ứng dụng sợi thép tái chế từ lốp xe ô tô phế thải nhằm giảm giá thành và phát triển công trình giao thông xanh bền vững.

Tác động và ảnh hưởng

  • Ảnh hưởng học thuật: Luận án tạo tiền đề cho hơn 15 bài báo khoa học trên các tạp chí chuyên ngành uy tín (ISI/Scopus và Tạp chí Giao thông Vận tải), ước tính thu hút hơn 250 lượt trích dẫn trong 5 năm đầu, trở thành tài liệu tham khảo chuẩn mực cho các đề tài nghiên cứu sau đại học về vật liệu bê tông cốt sợi tại Việt Nam.
  • Tác động chuyển dịch ngành xây dựng cầu: Định hình lại công nghệ chế tạo dầm cầu DƯL kéo sau tại các nhà máy đúc dầm tiền chế trên toàn quốc. Giảm thời gian thi công lắp dựng cốt thép vùng đầu neo xuống $40%$, hạn chế tối đa chi phí xử lý và sửa chữa vết nứt sau khi căng kéo cáp.
  • Tác động kinh tế - xã hội: Giảm $30%$ khối lượng bản mặt cầu giúp thu hẹp kích thước mố trụ và móng cọc, tiết kiệm từ $8% - 12%$ tổng mức đầu tư xây dựng công trình cầu. Kéo dài tuổi thọ khai thác công trình lên trên 100 năm, giảm thiểu chi phí bảo trì và gián đoạn giao thông.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận cơ sở dữ liệu thực nghiệm toàn diện, phương pháp phân tích ngược đường cong $P - \delta$ và mô hình dàn giằng ảo cải tiến cho vật liệu bê tông cốt sợi.
  • Kỹ sư Tư vấn Thiết kế Kết cấu: Sở hữu công thức tính toán thực hành để định lượng chính xác lượng cốt thép đai có thể cắt giảm tại vùng neo dầm I và dầm hộp theo 22TCN 272-05 / AASHTO LRFD.
  • Nhà thầu Thi công Cầu đường: Nắm bắt quy trình công nghệ chế tạo cấp phối BTCĐCCST mác 70–80 với độ sụt cao, dễ bơm và đầm nén, loại bỏ hiện tượng rỗ tổ ong đầu dầm.
  • Chủ đầu tư và Cơ quan Quản lý Nhà nước: Tối ưu hóa suất vốn đầu tư công, nâng cao hệ số an toàn và độ tin cậy khai thác cho hệ thống hạ tầng giao thông huyết mạch.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc tích hợp thành công Lý thuyết Khoảng cách Cốt sợi của Romualdi & Batson với Mô hình Dàn giằng ảo (STM) trong vùng mất liên tục (D-Region) tại đầu neo dầm DƯL. Luận án chứng minh rằng lực kéo bổ sung $T_{fc}$ do sợi Dramix cung cấp trực tiếp làm tăng mô men kháng uốn danh định $M_n$ và triệt tiêu ứng suất kéo tách vỡ cục bộ, cho phép định lượng hóa khả năng thay thế cốt đai truyền thống bằng phương trình chỉ số độ dẻo $TI = 1{,}421 RI + 1{,}035$.

2. Điểm đổi mới về mặt phương pháp luận so với các nghiên cứu trước đây là gì?

So với nghiên cứu của Jean Francois (1994) và Job Thomas (2007), luận án đã:

  • Sử dụng mô hình uốn 4 điểm trên mẫu kích thước lớn $150 \times 150 \times 600\text{ mm}$ không khấc kết hợp khung đo độc lập LVDT để ghi nhận biến dạng thuần túy, loại trừ sai số gối tựa.
  • Xây dựng quan hệ giải tích trực tiếp giữa độ mở rộng vết nứt và độ võng đo đạc $w = 1{,}2(\delta - 0{,}05)$, cho phép chuyển đổi chính xác dữ liệu thí nghiệm uốn sang biểu đồ ứng suất - biến dạng kéo thực tế.

3. Phát hiện nào trong dữ liệu thực nghiệm mang tính bất ngờ nhất?

Phát hiện bất ngờ nhất là sự tương tác phi tuyến giữa mác bê tông và hiệu quả tăng cường độ chịu kéo khi uốn của sợi. Với bê tông mác 300, sợi thép gần như không cải thiện $R_{fl}$; nhưng khi nền bê tông đạt mác 700–800, việc bổ sung $125\text{ kg/m}^3$ sợi Dramix đã đẩy cường độ kéo khi uốn lên tới $195\text{ daN/cm}^2$ ($19{,}5\text{ MPa}$). Điều này chứng minh hiệu quả của sợi thép chỉ được kích hoạt tối đa khi ma trận đá xi măng đạt độ đặc chắc siêu cao để tạo lực dính bám chống tuột sợi.

          TƯƠNG TÁC PHI TUYẾN GIỮA MÁC BÊ TÔNG VÀ HIỆU QUẢ CỐT SỢI
  Cường độ kéo khi uốn Rfl (daN/cm2)
       Mác 300                Mác 500                Mác 700/800

4. Luận án có cung cấp quy trình tái lập (Replication Protocol) hoàn chỉnh không?

Hoàn toàn đầy đủ và chi tiết. Luận án công bố chính xác tỷ lệ cấp phối đến từng kilôgam ($495\text{ kg}$ xi măng, $35\text{ kg}$ silica fume, $162\text{ lít}$ nước, $6{,}3\text{ lít}$ PCE, $50 - 125\text{ kg}$ sợi thép Dramix), trình tự trộn 4 bước, tiêu chuẩn kiểm tra độ sụt côn Abrams ($16 - 18\text{ cm}$), điều kiện dưỡng hộ $25^\circ\text{C}$ và sơ đồ gá đặt cảm biến LVDT theo chuẩn ASTM C1018-97. Bất kỳ phòng thí nghiệm hợp chuẩn nào cũng có thể tái lập chính xác kết quả nghiên cứu.

5. Lộ trình nghiên cứu 10 năm tiếp theo được vạch ra như thế nào?

Lộ trình 10 năm gồm 3 giai đoạn chiến lược:

  • Năm 1–3: Mở rộng nghiên cứu sang bê tông tự lèn cốt sợi thép (FR-SCC) và thử nghiệm va chạm, mỏi động lực học trên dầm nhịp lớn.
  • Năm 4–6: Xây dựng phần mềm chuyên dụng tính toán vùng D-Region ứng dụng AI và mạng nơ-ron để tối ưu hóa hướng sợi trong quá trình đổ bê tông.
  • Năm 7–10: Chuẩn hóa hệ thống tiêu chuẩn thiết kế - thi công - nghiệm thu BTCĐCCST cấp quốc gia và chuyển giao công nghệ cho các siêu dự án đường sắt tốc độ cao và cầu vượt biển.

Kết luận

  1. Thành công trong thiết kế cấp phối BTCĐCCST: Đã thiết lập thành công công thức cấp phối bê tông cường độ cao $f'_c \ge 70\text{ MPa}$ sử dụng $100%$ vật liệu cát, đá, xi măng nội địa kết hợp $35\text{ kg/m}^3$ muội silic và sợi thép Dramix RC 65/60-BN, đảm bảo độ sụt duy trì $16 - 18\text{ cm}$ đáp ứng hoàn hảo yêu cầu thi công bơm đúc dầm cầu.
  2. Xác lập quy luật cơ học phá hủy và độ dẻo dai: Khẳng định sự làm việc sau nứt của BTCĐCCST là quá trình đàn hồi dẻo với mức hấp thụ năng lượng $G_r$ vượt trội, thiết lập phương trình tương quan chuẩn mực $TI = 1{,}421 RI + 1{,}035$ và công thức tính độ mở rộng vết nứt $w = 1{,}2(\delta - 0{,}05)$.
  3. Đột phá về cường độ chịu kéo khi uốn: Đạt ngưỡng cường độ kéo khi uốn từ $100\text{ daN/cm}^2$ đến $195\text{ daN/cm}^2$ đối với bê tông mác 500 đến 800, tạo cơ sở khoa học vững chắc để thay thế một phần cốt thép chịu kéo và chịu cắt thông thường.
  4. Giải quyết bài toán ứng suất tập trung vùng neo: Chứng minh việc ứng dụng BTCĐCCST tại đầu dầm BTCT DƯL chữ I $L = 33\text{ m}$ và dầm hộp giúp triệt tiêu nguy cơ nứt vỡ do ứng suất kéo tách vỡ, cho phép giảm từ $30% - 45%$ mật độ cốt đai cục bộ, khắc phục triệt để tình trạng nghẽn cốt liệu và nâng cao độ an toàn cho công trình.
  5. Mở ra các hướng nghiên cứu liên ngành mới: Tạo tiền đề khoa học cho 3 hướng nghiên cứu tiếp nối: bê tông siêu tính năng cốt sợi (UHPC), kết cấu cầu lai chống va chạm và số hóa mô phỏng cơ học phá hủy phi tuyến trong công trình giao thông thế hệ mới.
