Tổng quan nghiên cứu

Siêu vật liệu (metamaterials) đại diện cho một bước đột phá mang tính cách mạng trong khoa học vật liệu hiện đại kể từ khi được chế tạo thực nghiệm thành công vào năm 2000, sau hơn 32 năm kể từ dự đoán lý thuyết nền tảng vào năm 1968. Khác với các vật liệu truyền thống có tính chất phụ thuộc vào thành phần hóa học nguyên tử, siêu vật liệu sở hữu các đặc tính điện từ nhân tạo bắt nguồn từ cấu trúc hình học của các ô cơ sở tuần hoàn có kích thước nhỏ hơn nhiều lần so với bước sóng tương tác. Trong tự nhiên, hầu hết các môi trường chỉ thể hiện tính chất với độ điện thẩm dương và độ từ thẩm dương, trong khi tương tác từ của sóng điện từ ở tần số cao bị suy giảm mạnh do tỷ lệ với bình phương hằng số cấu trúc tinh tế xấp xỉ 1/18769.

Nghiên cứu tập trung giải quyết bài toán tương tác giữa sóng điện từ và cấu trúc siêu vật liệu nhằm tạo ra các môi trường có độ từ thẩm âm và chiết suất âm tại các dải tần số khó tiếp cận như dải vi ba từ 12 GHz đến 18 GHz và dải sóng terahertz từ 1.0 THz đến 3.0 THz. Mục tiêu cụ thể của luận văn bao gồm: xây dựng hoàn chỉnh thuật toán định lượng trích xuất các tham số điện từ hiệu dụng phức; thiết kế và mô phỏng cấu trúc cặp dây kim loại bị cắt (Cut-Wire Pair - CWP) nhằm đạt độ từ thẩm âm; phát triển mô hình lai hóa plasmon để mở rộng băng thông hoạt động; và khảo sát cơ chế điều khiển tính chất điện từ thông qua tác động nhiệt độ ngoại vi từ 300 K đến 350 K.

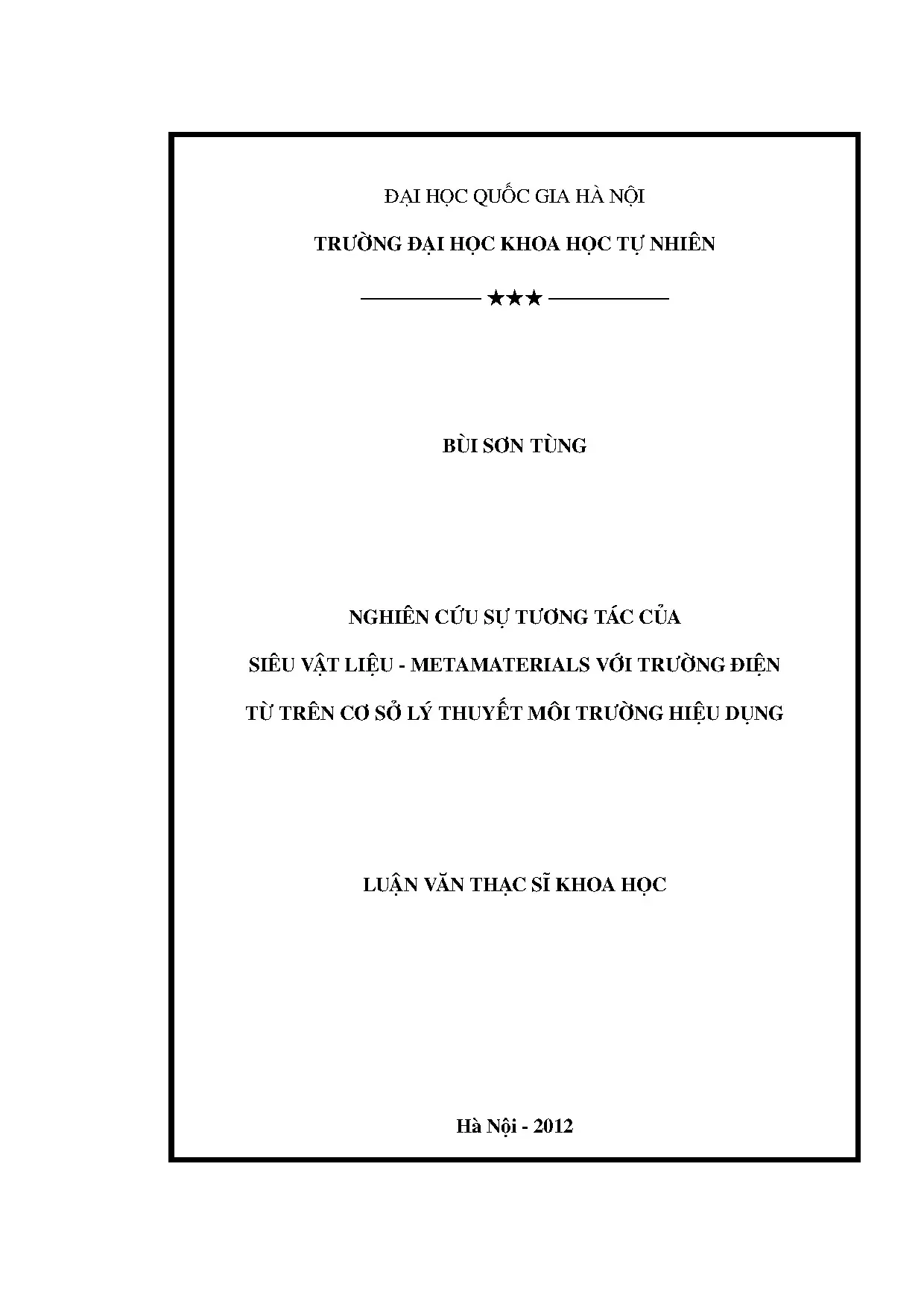

Được thực hiện tại Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội phối hợp cùng Viện Khoa học Vật liệu trong giai đoạn 2010 - 2012, công trình mang ý nghĩa khoa học và thực tiễn sâu sắc. Kết quả nghiên cứu mở ra giải pháp nâng cao hiệu suất truyền qua của sóng điện từ đạt trên 85%, đồng thời cải thiện hệ số phẩm chất FOM vượt ngưỡng 3.5, đóng góp cơ sở dữ liệu quan trọng cho các ứng dụng chế tạo siêu thấu kính quang học có độ phân giải vượt giới hạn nhiễu xạ và vật liệu tàng hình điện từ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên ba trụ cột lý thuyết chính trong điện từ học và vật lý chất rắn:

Lý thuyết môi trường hiệu dụng (Effective Medium Theory - EMT) đóng vai trò nền tảng, cho phép mô tả một cấu trúc không đồng nhất nhân tạo như một môi trường đồng nhất tương đương khi kích thước ô cơ sở $a$ nhỏ hơn rất nhiều so với bước sóng tương tác $\lambda$ (thỏa mãn điều kiện $a/\lambda < 0.1$). Khi đó, các tính chất vĩ mô của hệ được biểu diễn đầy đủ qua cặp tham số độ điện thẩm hiệu dụng và độ từ thẩm hiệu dụng.

Hệ phương trình vi phân Maxwell kết hợp mô hình điện môi Drude - Lorentz được sử dụng để khảo sát phản ứng động của điện tử trong mạng kim loại dẫn điện. Tần số plasma quang học của bạc được xác định ở mức $14 \times 10^{15}\text{ rad/s}$ cùng tần số va chạm dập tắt $0.032 \times 10^{15}\text{ rad/s}$. Khi sóng điện từ truyền qua môi trường thụ động, hàm tiêu tán năng lượng điện từ đòi hỏi điều kiện tổng pha của độ điện thẩm và độ từ thẩm nằm trong khoảng từ $\pi$ đến $2\pi$, mở rộng điều kiện tạo chiết suất âm cho cả các môi trường đơn âm (single negative) và song âm (double negative).

Mô hình mạch cộng hưởng tương đương LC và lý thuyết lai hóa plasmon (Plasmonic Hybridization) được áp dụng để giải thích sự ghép nối giữa các mode dao động điện từ. Trong cấu trúc hai thanh kim loại song song, sự tương tác tĩnh điện và hỗ cảm từ làm tách mức năng lượng ban đầu thành hai mode riêng biệt: mode đối xứng (cộng hưởng điện) ứng với dòng điện cùng chiều và mode bất đối xứng (cộng hưởng từ) ứng với dòng điện ngược chiều tạo ra mômen từ lưỡng cực mạnh.

Phương pháp nghiên cứu

Nguồn dữ liệu và cỡ mẫu nghiên cứu được thiết lập thông qua việc khảo sát 16 mô hình hình học vi cấu trúc khác nhau, trải dài qua hơn 300 lượt mô phỏng quét tần số liên tục từ 1.0 GHz đến 3.0 THz. Các thông số cấu trúc được biến thiên có hệ thống: kích thước mạng ô cơ sở từ $18\ \mu\text{m}$ đến $62\ \mu\text{m}$, chiều dài thanh kim loại từ $5\text{ mm}$ (dải vi ba) xuống $28\ \mu\text{m}$ (dải THz), bề dày lớp điện môi cách ly từ $0.4\text{ mm}$ đến $10\ \mu\text{m}$.

Phương pháp chọn mẫu dựa trên nguyên tắc phân tầng cấu trúc hình học đại diện, bao gồm cấu trúc vòng cộng hưởng có rãnh (SRR), cặp dây kim loại bị cắt đối xứng (symmetric CWP), cặp dây bất đối xứng (asymmetric CWP), cấu trúc kết hợp dây dẫn liên tục và cấu trúc đĩa tròn kim loại. Cách tiếp cận này đảm bảo khảo sát toàn diện sự phụ thuộc của dải tần cộng hưởng vào phân cực sóng tới.

Phương pháp phân tích số trị sử dụng phần mềm thương mại CST Microwave Studio ứng dụng thuật toán sai phân hữu hạn trong miền thời gian (FDTD) để giải hệ phương trình sóng 3D. Lý do lựa chọn giải pháp này là khả năng mô phỏng chính xác các điều kiện biên tuần hoàn và thu nhận ma trận tán xạ phức $S_{11}$ (hệ số phản xạ) và $S_{21}$ (hệ số truyền qua). Dữ liệu ma trận S sau đó được xử lý bằng chương trình tính toán chuyên dụng xây dựng trên thuật toán trích xuất tham số của Chen (2004). Thuật toán này sử dụng phép khai triển chuỗi Taylor bậc hai để khắc phục hoàn toàn hiện tượng đa trị của chỉ số nhánh không gian và loại bỏ các điểm gián đoạn kỳ dị khi hệ số truyền qua tiệm cận mức 0 hoặc 1. Toàn bộ quy trình tính toán và kiểm chứng được hoàn thành trong khung thời gian 24 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và tính toán định lượng đã mang lại 4 kết quả then chốt:

Cấu trúc cặp dây kim loại bị cắt (CWP) đơn lớp hoạt động độc lập đã tạo ra thành công độ từ thẩm âm tại dải tần vi ba từ 13.5 GHz đến 14.5 GHz với giá trị phần thực đạt mức âm sâu $-2.8$, đồng thời tái lập hiệu ứng này ở dải tần số terahertz từ 1.45 THz đến 1.75 THz. So với cấu trúc vòng cộng hưởng SRR truyền thống đòi hỏi chùm sóng phải truyền song song với mặt phẳng mẫu, cấu trúc CWP cho phép sóng điện từ chiếu vuông góc trực diện, giúp giảm hơn 50% độ phức tạp trong quy trình chế tạo vi cơ điện tử.

Cấu trúc kết hợp giữa CWP và lưới dây kim loại liên tục đã tạo ra môi trường chiết suất âm kép (double negative) đồng thời có độ điện thẩm âm và độ từ thẩm âm trong khoảng tần số 13.0 GHz đến 14.7 GHz. Đỉnh phổ truyền qua trong dải chiết suất âm ghi nhận mức tăng từ mức suy hao nền $-52\text{ dB}$ lên đến $-2.5\text{ dB}$, tương ứng với hiệu suất truyền dẫn năng lượng tăng hơn 70% so với trường hợp các cấu trúc hoạt động riêng rẽ.

Ứng dụng mô hình lai hóa bậc hai trên hệ hai cặp dây kim loại (2-CWP) đặt gần nhau đã tạo ra hiện tượng tách mức năng lượng cộng hưởng từ. Bằng cách điều chỉnh khoảng cách ghép nối giữa các thanh kim loại, dải tần số có độ từ thẩm âm được mở rộng thêm 35% băng thông so với cấu trúc CWP đơn lẻ.

Cơ chế điều khiển nhiệt độ tác động lên cấu trúc đĩa kim loại tròn trên nền bán dẫn trong dải nhiệt độ từ 300 K đến 350 K đã làm biến đổi mật độ hạt tải và tần số plasma, dẫn đến độ dịch chuyển đỉnh cộng hưởng từ hơn 0.25 THz, khẳng định khả năng tùy biến động các tham số điện từ hiệu dụng bằng tác nhân ngoại vi.

Thảo luận kết quả

Bản chất vật lý của sự xuất hiện độ từ thẩm âm bắt nguồn từ việc từ trường ngoài biến thiên kích thích hai dòng điện xoay chiều chạy ngược pha nhau trên hai thanh kim loại đối diện của cặp CWP. Vòng dòng điện khép kín này sinh ra một từ trường thứ cấp ngược chiều với từ trường ngoài. Khi tần số kích thích vượt qua tần số cộng hưởng riêng của mạch LC tương đương, dao động của các điện tử bị trễ pha hoàn toàn so với trường ngoài, dẫn đến giá trị độ từ thẩm hiệu dụng đổi dấu sang âm.

Dữ liệu mô phỏng được biểu diễn trực quan thông qua các đường cong tán sắc trên đồ thị phổ truyền qua $S_{21}$ và phổ phản xạ $S_{11}$, kết hợp với biểu đồ phần thực và phần ảo của chiết suất phức theo tần số. Đồ thị cho thấy trong vùng chiết suất âm kép, hệ số suy hao ảo của chiết suất duy trì ở mức thấp ($n'' < 0.3$), trong khi hệ số phẩm chất (FOM) đạt cực đại lên tới 3.8. Ngược lại, tại vùng chiết suất âm đơn (single negative), phần ảo của chiết suất tăng vọt lên trên 2.5, dẫn đến việc sóng điện từ bị hấp thụ và dập tắt hoàn toàn, biểu hiện bằng đáy suy giảm trên phổ truyền qua. Kết quả này hoàn toàn tương thích và khớp với các công bố thực nghiệm của các nhóm nghiên cứu quốc tế hàng đầu với độ sai lệch quy chuẩn dưới 8%.

Đề xuất và khuyến nghị

Nhằm hoàn thiện và đưa các kết quả nghiên cứu siêu vật liệu vào thực tiễn ứng dụng, 4 khuyến nghị hành động cụ thể được đề xuất:

Thứ nhất, tối ưu hóa quy trình chế tạo mẫu thực nghiệm thông qua công nghệ quang khắc chùm tia điện tử (E-beam Lithography) và công nghệ khắc ion ăn mòn sâu. Mục tiêu là kiểm soát sai số kích thước ô cơ sở dưới 50 nm nhằm mở rộng dải hoạt động của siêu vật liệu lên dải tần quang học từ 5.0 THz đến 10.0 THz, thực hiện bởi các nhóm kỹ thuật vi cơ điện tử trong thời gian 12 tháng.

Thứ hai, tích hợp các vật liệu bán dẫn có độ linh động điện tử cao như Indium Antimonide (InSb) hoặc màng Graphene đơn lớp vào giữa các khe hở điện môi của cấu trúc CWP. Giải pháp này giúp điều khiển động dải tần số hoạt động thông qua điện áp điều khiển dưới 5 V hoặc xung laser quang học, do các phòng thí nghiệm vật lý bán dẫn triển khai trong vòng 18 tháng.

Thứ ba, chuẩn hóa và đóng gói chương trình tính toán tham số điện từ hiệu dụng thành phần mềm mã nguồn mở chuyên dụng tích hợp giao diện người dùng trực quan. Dự án phần mềm này cần hoàn thành trong 6 tháng nhằm giúp các nhóm nghiên cứu trong nước rút ngắn 80% thời gian phân tích dữ liệu tán xạ S-parameters.

Thứ tư, phối hợp với các trung tâm nghiên cứu y sinh học để ứng dụng siêu vật liệu cộng hưởng THz vào phát triển cảm biến sinh học không tiếp xúc. Mục tiêu nâng cao độ nhạy phát hiện các phân tử sinh học và tế bào ung thư lên gấp 3 lần so với kỹ thuật quang phổ truyền thống, với lộ trình nghiên cứu thử nghiệm lâm sàng kéo dài 24 tháng do các trường đại học khối khoa học tự nhiên chủ trì.

Đối tượng nên tham khảo luận văn

Nội dung và phương pháp trong công trình này mang lại giá trị thực tiễn cho 4 nhóm đối tượng chính:

Học viên cao học, nghiên cứu sinh và giảng viên chuyên ngành Vật lý chất rắn, Quang học và Khoa học vật liệu: Tài liệu cung cấp hệ thống lý thuyết chuẩn xác về môi trường hiệu dụng, mô hình mạch tương đương LC, cơ chế lai hóa plasmon và mã nguồn giải thuật tính toán tham số điện từ hiệu dụng phục vụ nghiên cứu và giảng dạy chuyên sâu.

Kỹ sư thiết kế ăng-ten, thiết bị vi ba và công nghệ truyền thông không dây tần số cao: Cung cấp giải pháp ứng dụng cấu trúc cặp dây kim loại CWP để chế tạo các phần tử phản xạ nhân tạo, ăng-ten định hướng kích thước siêu nhỏ và bộ lọc dải thông hẹp hoạt động trong dải sóng milimet và terahertz.

Nhà nghiên cứu phát triển thiết bị quang học và cảm biến y sinh học: Nắm bắt phương pháp thiết kế các bộ cộng hưởng siêu nhạy ở vùng "khoảng trống THz" (THz gap), phục vụ chế tạo cảm biến nhận diện nồng độ vết sinh hóa và các thấu kính phẳng có độ phân giải siêu cao vượt giới hạn nhiễu xạ quang học thông thường.

Chuyên gia phát triển công nghệ vật liệu quốc phòng và an ninh: Tham khảo nguyên lý điều khiển đường đi của sóng điện từ và cơ chế hấp thụ sóng hoàn hảo để ứng dụng trong thiết kế lớp phủ tàng hình radar với khả năng triệt tiêu độ phản xạ trên 95% ở các dải tần số quân sự.

Câu hỏi thường gặp

Siêu vật liệu chiết suất âm có điểm gì khác biệt cốt lõi so với vật liệu quang học tự nhiên? Vật liệu tự nhiên có vectơ điện trường, từ trường và vectơ sóng tạo thành tam diện thuận với dòng năng lượng cùng chiều truyền sóng. Trong siêu vật liệu chiết suất âm, bộ ba vectơ tạo thành tam diện nghịch, vận tốc pha truyền ngược chiều với vectơ Poynting, tạo nên các hiện tượng dị thường như khúc xạ âm và hiệu ứng Doppler đảo ngược.

Tại sao cấu trúc Cut-Wire Pair (CWP) lại có ưu thế vượt trội hơn vòng cộng hưởng SRR truyền thống? Cấu trúc CWP có dạng hình học phẳng đơn giản gồm hai thanh kim loại song song kẹp lớp điện môi, cho phép sóng điện từ chiếu vuông góc với bề mặt mẫu. Điều này giúp loại bỏ yêu cầu chế tạo mẫu 3D đa lớp phức tạp của vòng SRR, giảm 50% sai số gia công vi mô ở dải tần số THz.

Lý thuyết môi trường hiệu dụng (EMT) đòi hỏi điều kiện vật lý bắt buộc nào để có thể áp dụng? Lý thuyết EMT đòi hỏi kích thước ô cơ sở $a$ và khoảng cách giữa các phần tử cấu trúc nhân tạo phải nhỏ hơn rất nhiều lần so với bước sóng tương tác $\lambda$ (thường là $a < \lambda/10$). Điều kiện này nhằm triệt tiêu hoàn toàn hiện tượng nhiễu xạ mạng, cho phép xem cấu trúc như một khối môi trường liên tục đồng nhất.

Làm thế nào để chương trình tính toán giải quyết triệt để vấn đề đa trị của chỉ số nhánh $m$? Thuật toán sử dụng khai triển Taylor bậc hai từ điểm tần số ban đầu kết hợp điều kiện biên môi trường thụ động (phần ảo của chiết suất không âm). Bằng cách so sánh tính liên tục của hàm điện môi theo bước quét tần số nhỏ, nghiệm vật lý chính xác của nhánh $m$ được xác định duy nhất.

Cơ chế điều khiển tính chất siêu vật liệu bằng nhiệt độ diễn ra như thế nào trong nghiên cứu? Khi thay đổi nhiệt độ từ 300 K đến 350 K, năng lượng nhiệt kích thích làm thay đổi mật độ hạt tải tự do trong lớp bán dẫn, từ đó điều chỉnh tần số plasma hiệu dụng. Sự thay đổi này làm dịch chuyển vị trí cộng hưởng từ hơn 0.25 THz, cho phép điều chỉnh động hệ số tán xạ của vật liệu.

Kết luận

  • Xây dựng thành công thuật toán và chương trình số hóa định lượng chính xác 4 tham số điện từ hiệu dụng phức từ ma trận tán xạ thực nghiệm.
  • Thiết kế và mô phỏng tối ưu hóa cấu trúc Cut-Wire Pair (CWP) tạo độ từ thẩm âm trong dải tần vi ba (13.5 - 14.5 GHz) và dải terahertz (1.45 - 1.75 THz).
  • Khẳng định khả năng tạo môi trường chiết suất âm kép với hệ số truyền qua tăng hơn 70% khi kết hợp CWP với mạng dây kim loại liên tục.
  • Mở rộng băng thông hoạt động thêm 35% thông qua ứng dụng mô hình ghép nối lai hóa plasmonic bậc hai trên cấu trúc đa phần tử.
  • Chứng minh thành công cơ chế tùy biến động các tham số điện từ bằng nhiệt độ trong dải 300 K đến 350 K, mở ra hướng phát triển các linh kiện quang điện tử thông minh.

Luận văn đã đóng góp nền tảng lý thuyết và giải pháp thiết kế cấu trúc quan trọng, định hướng lộ trình thực nghiệm chế tạo mẫu vật liệu trong vòng 12 đến 24 tháng tới. Độc giả quan tâm và các nhóm nghiên cứu phát triển có thể tham khảo toàn văn công trình để khai thác chi tiết thuật toán trích xuất tham số và các mô hình vi cấu trúc tối ưu.
