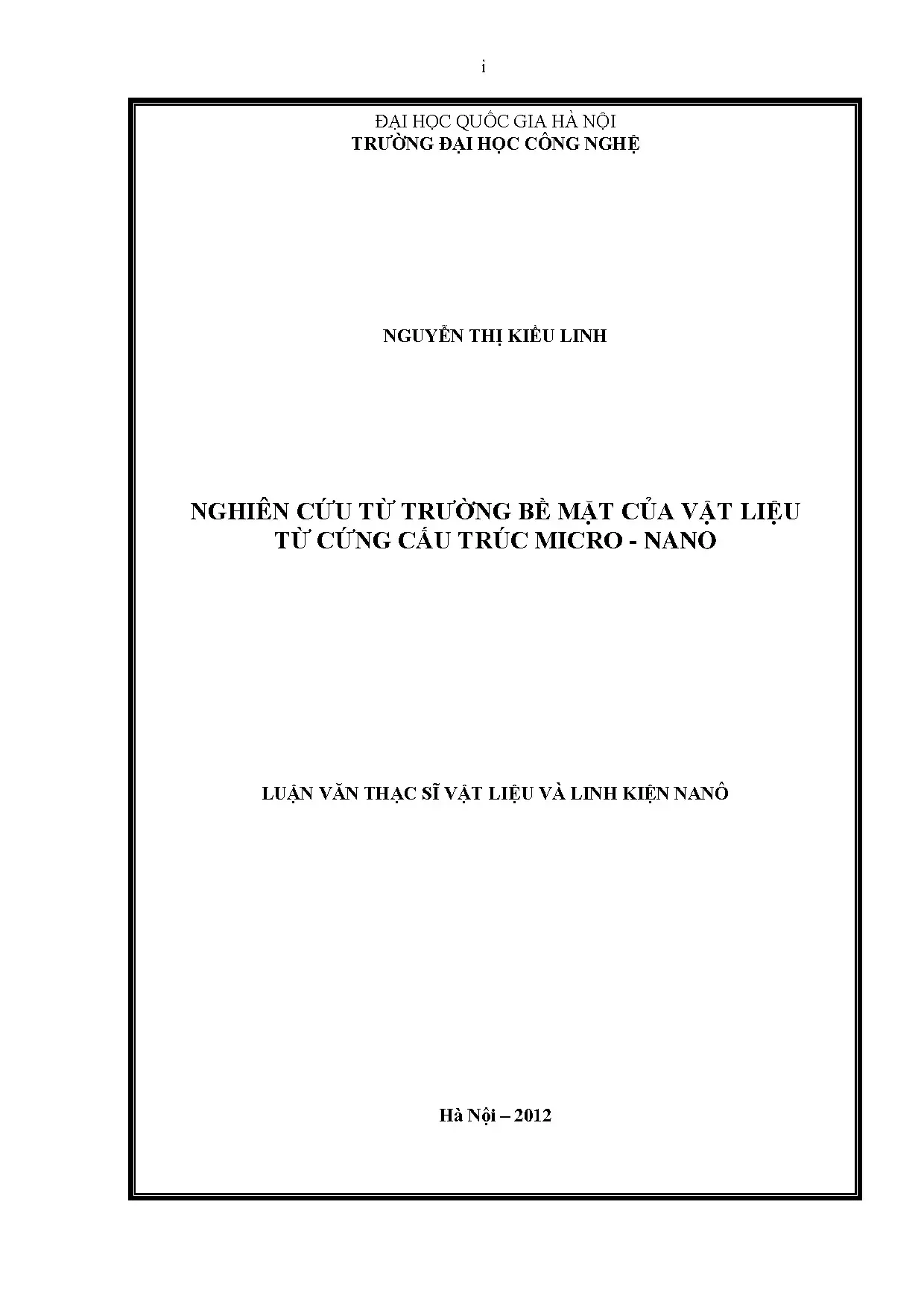

Luận văn: Nghiên cứu từ trường bề mặt vật liệu từ cứng micro-nano
Luận văn thạc sĩ phân tích nghiên cứu từ trường bề mặt của vật liệu từ cứng cấu trúc micro nano luận văn ths vật liệu và linh, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải
Trường đại học
Trường Đại học Công nghệChuyên ngành
Vật liệu và linh kiện NanôNgười đăng
Ẩn danhThể loại
Luận văn thạc sĩPhí lưu trữ
30 PointMục lục chi tiết
Tóm tắt
I. Tổng quan về Nghiên cứu Từ trường Vật liệu Từ cứng Micro Nano
Nghiên cứu từ trường vật liệu từ cứng ở kích thước micro và nano đang thu hút sự quan tâm lớn trong khoa học vật liệu. Các vật liệu này, với khả năng duy trì từ tính cao, có nhiều ứng dụng quan trọng trong các thiết bị điện tử, cảm biến, và y sinh học. Việc hiểu rõ tính chất từ của chúng ở kích thước nhỏ là rất quan trọng để tối ưu hóa hiệu suất và phát triển các ứng dụng mới. Từ trường, một thuộc tính cơ bản của vật liệu, thể hiện khả năng tương tác với các điện tích chuyển động. Các chất, dù ở trạng thái nào, đều ít nhiều thể hiện tính chất từ. Vật liệu có thể có tính chất sắt từ mạnh như nam châm từ cứng đất hiếm, hoặc tính nghịch từ yếu như các phân tử sinh học. Nghiên cứu tính chất từ bằng phương pháp mô phỏng đang thu hút sự quan tâm của các nhà nghiên cứu vì phương pháp này đơn giản, cho kết quả nhanh và chính xác. Các vật liệu từ cứng có nhiều ứng dụng quan trọng. Một trong các hiệu ứng được quan tâm nghiên cứu là khả năng giữ các phần tử kích thước nhỏ và có tính nghịch từ nhờ sự phân bố của từ trường không đồng nhất trên bề mặt của các cấu trúc sắt từ. Bằng việc sử dụng các cấu trúc từ cứng kích thước phù hợp, chúng ta có thể lưu giữ được các phần tử sinh học mà không cần sử dụng đến quá trình chức năng hóa bề mặt vật liệu dùng để bắt giữ các phần tử sinh học cần nghiên cứu.
Luận văn của Nguyễn Thị Kiều Linh đã thực hiện khảo sát sự phân bố của từ trường trên bề mặt các nam châm từ cứng NdFe có cấu trúc micro-nano bằng cách sử dụng phần mềm mô phỏng. Ảnh hưởng của các thông số như số lượng nam châm, kích thước nam châm, chiều dày nam châm và khoảng cách giữa các nam châm sẽ được nghiên cứu một cách hệ thống. Luận văn cũng đã thử nghiệm việc bắt giữ phần tử sinh học bằng cách sử dụng các vi nam châm NdFeB, với tế bào hồng cầu là đối tượng nghiên cứu.
1.1. Vật liệu từ cứng Định nghĩa đặc điểm và phân loại
Vật liệu từ cứng là vật liệu sắt từ, khó khử từ và khó từ hóa. Tính “cứng” ở đây chính là thuộc tính khó khử từ và khó bị từ hóa, chứ không xuất phát từ tính chất cơ học của vật liệu. Vật liệu từ cứng được sử dụng rộng rãi trong công nghệ hiện đại. Tùy thuộc vào loại vật liệu từ có thể chia vật liệu từ cứng thành hai loại: vật liệu truyền thống (thép, nam châm AlNiCo, nam châm ferit) và vật liệu hiện đại (nam châm Sm-Co, nam châm Nd-Fe-B). Hiện nay các nam châm vĩnh cửu vẫn đang phát triển, việc cải thiện từ tính, thuộc tính cơ học, đặc trưng vật lý và đặc tính hóa học cho phép ứng dụng các nam châm vĩnh cửu một cách rộng rãi hơn. Sự hiểu biết về đặc trưng vật lí của vật liệu từ cứng dẫn đến sự khám phá mới của nam châm từ cứng đất hiếm – kim loại chuyển tiếp. Việc tìm kiếm vật liệu mới với đặc tính nổi bật của vật liệu là nhiệt độ Curie cao, từ độ bão hòa và lực kháng từ cao.
1.2. Ứng dụng tiềm năng của vật liệu từ cứng kích thước micro nano
Vật liệu từ cứng được ứng dụng rất rộng rãi trong các đồ chơi, máy làm lạnh từ, các thiết bị kĩ thuật điện thông dụng như các mô tơ điện, loa điện động, micro phôn, khóa từ và các thiết bị cao cấp như các ổ đĩa cứng. Hiện nay, các vật liệu từ cứng liên kim loại đất hiếm – kim loại chuyển tiếp, điển hình là hợp chất NdFeB là vật liệu từ cứng tốt nhất. Hợp chất Nd2Fe14B có cấu trúc tứ giác, lực kháng từ có thể đạt tới trên 10 kOe và có từ độ bão hòa cao nhất trong các vật liệu từ cứng, do đó tạo ra tích năng lượng từ khổng lồ. Công nghệ nanô đang đưa lại các giải pháp rất hiệu dụng để có thể phát huy các phẩm chất của các nam châm đất hiếm ở các chi tiết tối ưu nhất và tiết kiệm nhất. Vì vậy trong luận văn này đã chọn đối tượng vật liệu nghiên cứu là các nam châm từ cứng NdFe. Cùng với những ứng dụng tuyệt vời trong các lĩnh vực đồ chơi, thiết bị điện tử, thì hiện nay vật liệu từ cứng cũng đang được ứng dụng rộng rãi trong công nghệ sinh học.
II. Thách thức trong Nghiên cứu Từ trường Bề mặt Nano từ cứng
Việc nghiên cứu từ trường bề mặt của vật liệu từ cứng micro-nano đối mặt với nhiều thách thức. Thứ nhất, việc đo đạc và mô phỏng từ trường ở kích thước nano đòi hỏi độ chính xác cao và các phương pháp tiên tiến. Thứ hai, các hiệu ứng bề mặt trở nên quan trọng hơn ở kích thước nano, ảnh hưởng đến tính chất từ của vật liệu. Thứ ba, việc kiểm soát cấu trúc và thành phần của vật liệu ở kích thước nano là rất khó khăn. Cuối cùng, việc ứng dụng các vật liệu này trong thực tế đòi hỏi sự ổn định và độ tin cậy cao trong các điều kiện khác nhau. Trường khử từ là trường xuất hiện trong vật có từ tính, và có xu hướng khử từ vật liệu. Cường độ trường khử từ Hd ngược chiều với từ trường từ hóa do sự xuất hiện các từ cực trên mặt ngoài của vật gây ra. Trường khử từ chống lại quá trình từ hóa, nó phụ thuộc vào khoảng cách giữa các cực và diện tích bề mặt của các cực.
Đối với một khối chữ nhật như trên hình 1.7, khi véctơ M hướng dọc theo chiều dài. Trường khử từ có thể được xác định bằng công thức: Hd = -NM (1.8) Dấu - chỉ hướng ngược nhau của Hd và M, N là hệ số trường khử từ, N phụ thuộc vào hình dạng của mẫu và phương đo.
2.1. Ảnh hưởng của hiệu ứng bề mặt đến từ tính vật liệu nano
Hiệu ứng bề mặt đóng vai trò quan trọng trong vật liệu nano. Tỉ lệ diện tích bề mặt trên thể tích tăng lên đáng kể khi kích thước giảm xuống, dẫn đến sự thay đổi tính chất từ so với vật liệu khối. Các nguyên tử bề mặt có môi trường phối trí khác so với các nguyên tử bên trong, dẫn đến sự thay đổi về năng lượng và sự sắp xếp spin từ. Điều này có thể dẫn đến sự giảm từ độ bão hòa, tăng cường dị hướng bề mặt và các hiệu ứng khác.
2.2. Khó khăn trong đo lường và mô phỏng từ trường ở kích thước nano
Việc đo lường từ trường ở kích thước nano đòi hỏi các kỹ thuật có độ phân giải cao và độ nhạy cao. Các phương pháp như kính hiển vi lực từ (MFM) và kính hiển vi điện tử truyền qua Lorentz (Lorentz TEM) được sử dụng, nhưng vẫn còn nhiều hạn chế về độ phân giải và độ chính xác. Mô phỏng từ trường ở kích thước nano cũng đòi hỏi các phương pháp tính toán phức tạp và tài nguyên tính toán lớn. Các phương pháp như lý thuyết hàm mật độ (DFT) và phương pháp phần tử hữu hạn (FEM) được sử dụng, nhưng vẫn còn nhiều thách thức trong việc mô tả chính xác các tương tác từ và hiệu ứng lượng tử.
2.3. Kiểm soát cấu trúc và thành phần vật liệu nano từ cứng
Việc kiểm soát cấu trúc và thành phần của vật liệu nano từ cứng là rất quan trọng để đạt được các tính chất từ mong muốn. Các phương pháp tổng hợp như phương pháp sol-gel, phương pháp thủy nhiệt, và phương pháp phún xạ được sử dụng, nhưng vẫn còn nhiều thách thức trong việc kiểm soát kích thước hạt, hình dạng hạt, và sự phân bố hạt. Sự hiện diện của các khuyết tật và tạp chất cũng có thể ảnh hưởng đến tính chất từ của vật liệu.
III. Phương pháp Mô phỏng Từ trường Bề mặt MacMMems Calculator
Luận văn của Nguyễn Thị Kiều Linh sử dụng phần mềm MacMMems và Calculator để mô phỏng từ trường bề mặt của vật liệu từ cứng micro-nano. MacMMems là một môi trường cho phép thực hiện các nghiên cứu khoa học liên quan đến từ trường. Để mô phỏng từ trường bề mặt, tác giả sử dụng chương trình MacMMems để thiết kế mô hình gồm nhiều nam châm NdFe kích thước micro sắp xếp theo một trật tự nhất định trong không gian ba chiều. Sau đó, nhập các giá trị biến cần thiết và viết phương trình để mô phỏng từ trường trên bề mặt của các nam châm. Cuối cùng, chương trình Calculator được sử dụng để xuất ra giá trị từ trường và hình ảnh từ trường trên bề mặt nam châm.
3.1. Nguyên tắc mô hình dòng tương đương Amperian trong MacMMems
Từ trường được tạo ra bởi màng mỏng từ cấu trúc micro được tính toán bằng cách sử dụng mô hình dòng tương đương Amperian [23]. Mô hình này áp dụng cho màng mỏng nam châm nghiên cứu ở đây khi cho lực kháng từ cao và kết cấu bề mặt phẳng sự từ hóa của màng có thể được coi là không thay đổi, ngay cả khi trường khử từ lớn, mặc dù có thể không đều. Độ bền của sự từ hóa này cũng cho phép áp dụng các nguyên tắc chồng chất cho hệ thống bao gồm nhiều yếu tố [23]. Áp dụng định luật Biot – Savart.
3.2. Quy trình mô phỏng từ trường bề mặt bằng MacMMems Calculator
Để khảo sát từ trường bề mặt của vật liệu NdFe, tác giả đã sử dụng phần mềm mô phỏng MacMMems. Đầu tiên sử dụng chương trình MacMmems để thiết kế mô hình gồm nhiều nam châm NdFe kích thước micro sắp xếp theo một trật tự nhất định trong không gian ba chiều. Sau đó nhập các giá trị biến cần thiết và viết phương trình để mô phỏng từ trường trên bề mặt của các nam châm. Cuối cùng, sử dụng chương trình Calculator để xuất ra giá trị từ trường và hình ảnh từ trường trên bề mặt nam châm.
IV. Kết quả Ảnh hưởng của Số lượng Nam châm đến Từ trường
Một trong những kết quả quan trọng của nghiên cứu là ảnh hưởng của số lượng nam châm đến sự phân bố từ trường bề mặt. Nghiên cứu đã mô phỏng các mô hình với số lượng nam châm khác nhau, từ 1 đến 9 nam châm, và khảo sát từ trường dọc theo các đường khác nhau trên bề mặt. Kết quả cho thấy rằng khi tăng số lượng nam châm, số lượng các vùng từ trường biến thiên cũng tăng lên. Điều này có thể được sử dụng để tạo ra các cấu trúc từ trường phức tạp để điều khiển các hạt hoặc tế bào.
4.1. Phân tích so sánh từ trường bề mặt với số lượng nam châm khác nhau
Kết quả khảo sát từ trường dọc theo đường màu đen hình 3.1 cho thấy từ trường giảm dần khi ta tăng khoảng cách từ đầu đo đến bề mặt nam châm (d). Kết quả khảo sát từ trường dọc theo đường màu đỏ (hình 3.1c) cũng cho thấy từ trường giảm dần khi ta tăng khoảng cách từ đầu đo đến bề mặt nam châm. Chúng ta có thể thấy khi khảo sát theo đường màu đen và đường màu đỏ thì từ trường đạt cực đại tại vị trí y = 0 khi khoảng cách từ đầu đo đến bề mặt nam châm tăng từ 2 µm đến 10 µm.
4.2. Vị trí cực đại và cực tiểu từ trường Vai trò trong ứng dụng
Trong 3 mô hình: 2 nam châm, 3 nam châm, 4 nam châm ta đều thấy từ trường đạt cực tiểu tại vị trí giữa các nam châm, vậy nếu khi ta cho các phần tử sinh học trên bề mặt của các nam châm thì các phần tử sinh học này sẽ bị rơi vào vùng có năng lượng từ trường nhỏ, đó chính là vị trí giữa các nam châm.
V. Ảnh hưởng của Kích thước Chiều dày Nam châm đến Từ trường
Nghiên cứu cũng khảo sát ảnh hưởng của kích thước và chiều dày nam châm đến sự phân bố từ trường bề mặt. Kết quả cho thấy rằng khi tăng kích thước nam châm, cường độ từ trường cũng tăng lên. Tuy nhiên, vị trí mà các phần tử sinh học tập trung ở giữa 4 nam châm sẽ xa bề mặt nam châm hơn. Khi tăng chiều dày nam châm, cường độ từ trường cũng tăng lên và khoảng cách mà từ trường đạt cực tiểu tại vị trí giữa 4 nam châm ở gần bề mặt nam châm hơn.
5.1. Kích thước nam châm và vị trí tập trung các phần tử sinh học
Khi tăng kích thước của nam châm thì tại khoảng cách nào các phần tử sinh học sẽ tập trung tại vị trí giữa 4 nam châm, chúng ta sẽ xét các nam châm có kích thước 20×20 µm2, 30×30 µm2, 50×50 µm2, 100×100 µm2 để biết câu trả lời. Vậy là tại khoảng cách d < 30 µm các phần tử sinh học sẽ bị bắt giữ tại vị trí giữa các nam châm và tập trung nhiều tại vị trí giữa 4 nam châm khi d >6 µm. Đối với nam châm có kích thước 30×30 µm2 cường độ từ trường tại vị trí trung tâm giữa 4 nam châm là lớn hơn các vị trí xung quanh tại khoảng cách d < 10 µm.
5.2. Tối ưu hóa chiều dày nam châm để bắt giữ các phần tử
Kết quả khảo sát từ trường dọc theo đường màu đỏ của mô hình 9 nam châm có kích thước 10×10 µm2 khi độ dày nam châm được tăng lên là 6 µm. Chúng ta có thể thấy khi chiều dày của các nam châm là 6 µm thì tại khoảng cách d > 2 µm năng lượng từ trường đạt cực tiểu tại vị trí giữa 4 nam châm, tức là tại khoảng cách d > 2 µm các phần tử sinh học sẽ tập trung tại vị trí giữa 4 nam châm.
VI. Ứng dụng Bắt giữ Tế bào Hồng cầu bằng Vi Nam châm NdFeB
Luận văn cũng đã thử nghiệm việc bắt giữ tế bào hồng cầu bằng cách sử dụng các vi nam châm NdFeB. Kết quả cho thấy rằng các tế bào hồng cầu có xu hướng tập trung tại vị trí giữa các nam châm, nơi có từ trường biến thiên cao. Điều này cho thấy rằng các vi nam châm NdFeB có thể được sử dụng để tạo ra các thiết bị bắt giữ tế bào trong các ứng dụng y sinh học.
6.1. Mô hình lý thuyết về lực từ tác dụng lên tế bào hồng cầu
Các lực tác dụng lên một hạt tiếp xúc với từ trường được xác định bằng biểu thức: Trong đó V là khối lượng của hạt, Δχ độ cảm từ chênh lệch giữa độ cảm từ của hạt (χp) và độ cảm từ của môi trường xung quanh (χm), B cường độ từ trường. Khi Δχ <0, hạt được hướng vào bề mặt nam châm đối với “ẫy”, tức là vị trí ổn định, tương ứng với mức năng lượng tối thiểu.
6.2. Quan sát thực nghiệm Phân bố tế bào hồng cầu trên vi nam châm
Để khảo sát khả năng bắt giữ tế bào hồng cầu của vi nam châm NdFe, Chúng ta sẽ nhỏ 10 µl tế bào hồng cầu lên trên bề mặt các vi nam châm và sử dụng kính hiển vi quang học để quan sát sự phân bố của tế bào hồng cầu trên các vi nam châm NdFeB. Các vi nam châm NdFe sử dụng trong thí nghiệm này có kích thước 50×50 µm2, chiều dày h = 30 µm.
