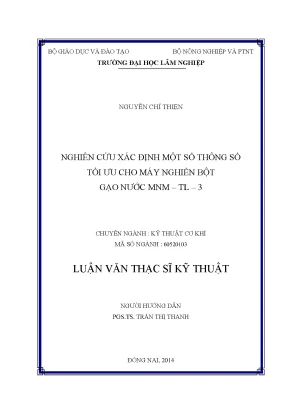

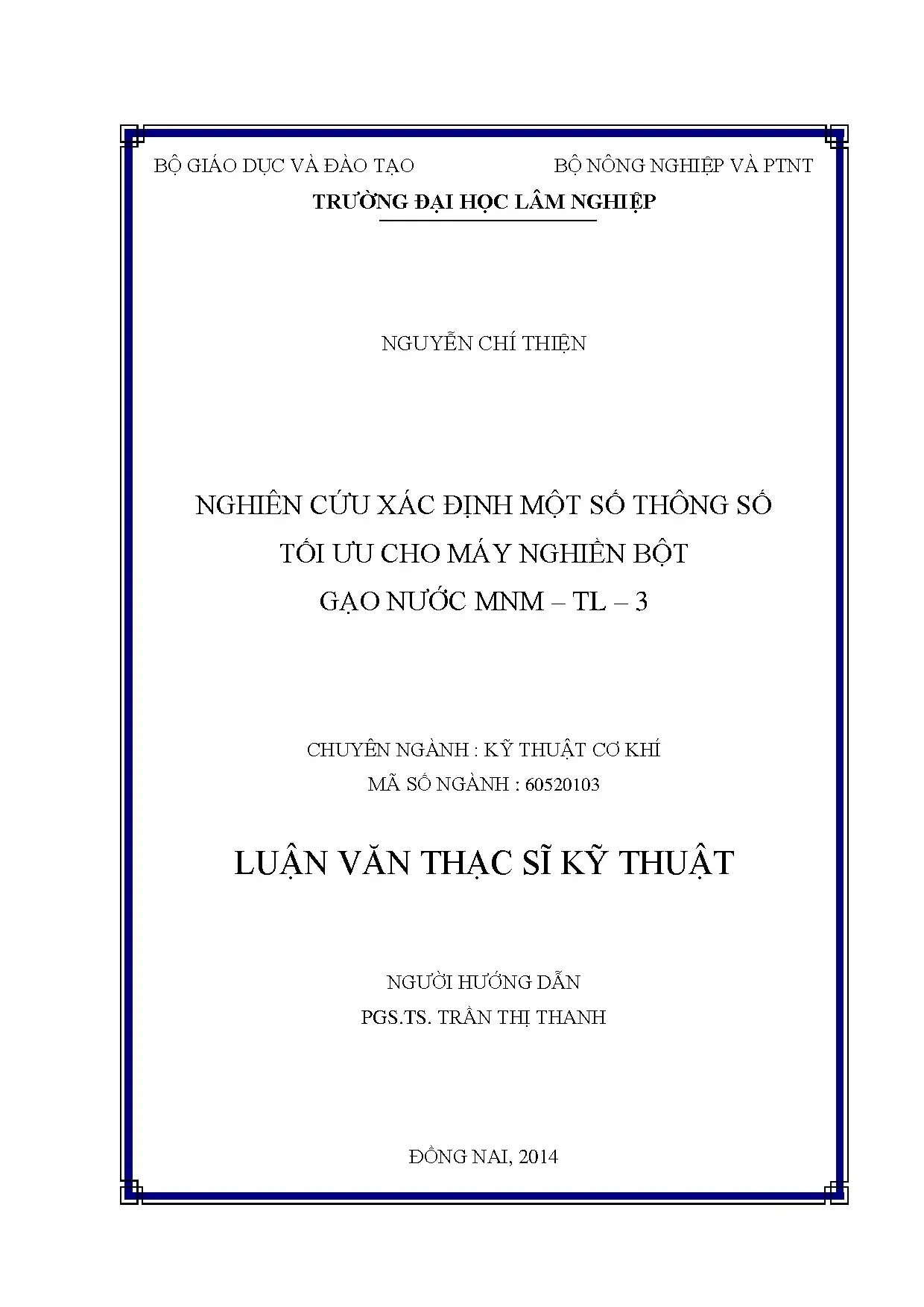

Nghiên Cứu Xác Định Thông Số Tối Ưu Cho Máy Nghiền Bột Gạo Nước MNM – TL – 3

Chuyên khảo phân tích Luận văn nghiên cứu xác định một số thông số tối ưu cho máy nghiền bột gạo nước mnm tl 3, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp

• Tác giả: Nguyễn Chí Thiện
• Người hướng dẫn: PGS. Trần Thị Thanh
• Trường học: Trường Đại Học Lâm Nghiệp
• Chuyên ngành: Kỹ Thuật Cơ Khí
• Đề tài: Nghiên Cứu Xác Định Một Số Thông Số Tối Ưu Cho Máy Nghiền Bột Gạo Nước MNM – TL – 3
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2014
• Địa điểm: Đồng Nai

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Tổng luận các công trình đã công bố về máy nghiền bột nước
• 1.2. Cơ sở lý luận của vấn đề nghiên cứu
• 1.2.1. Công nghệ sản xuất bột gạo
• 1.2.1.1. Giới thiệu chung về gạo
• 1.2.1.2. Quy trình chế biến bột gạo
• 1.2.2. Cấu tạo và nguyên lý làm việc các loại máy nghiền gạo theo nguyên lý nghiền ướt
• 1.2.2.1. Cấu tạo và nguyên lý làm việc của máy nghiền thủy lực kiểu búa cánh cố định

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Tối Ưu Máy Nghiền Bột Gạo Nước

Nghiên cứu tối ưu hóa thông số máy nghiền bột gạo nước MNM-TL-3 là một lĩnh vực quan trọng trong công nghệ chế biến thực phẩm, đặc biệt là các sản phẩm truyền thống của Việt Nam như bún, bánh tráng, bánh phở. Các sản phẩm này đều được chế biến từ bột gạo sản xuất theo công nghệ nghiền ướt. Thiết bị chủ yếu trước đây là các cối đá làm việc theo nguyên lý nghiền kiểu đĩa trục đứng. Tuy nhiên, năng suất thấp và chất lượng sản phẩm khó kiểm soát là những hạn chế lớn. Do đó, việc cải tiến máy nghiền bột gạo nước nhằm nâng cao hiệu quả sản xuất là vô cùng cần thiết. Nghiên cứu này tập trung vào máy nghiền bột gạo nước MNM-TL-3, một thiết bị hiện đại được thiết kế để khắc phục những nhược điểm của các phương pháp truyền thống, hướng tới sản xuất bột gạo nước chất lượng cao và hiệu quả hơn.

1.1. Lịch Sử Phát Triển Máy Nghiền Bột Gạo Nước

Trước đây, việc nghiền bột gạo nước chủ yếu dựa vào cối đá thủ công, năng suất thấp và phụ thuộc nhiều vào sức người. Theo thời gian, các cơ sở sản xuất bột gạo theo nguyên lý nghiền ướt cũng dần mất đi, để hình thành lên những cơ sở sản xuất chuyên môn hóa với năng suất, hiệu quả kinh tế cao. Sự ra đời của máy nghiền bột gạo nước công nghiệp đánh dấu một bước tiến quan trọng, nâng cao năng suất và chất lượng sản phẩm. Nghiên cứu và phát triển các loại máy nghiền hiện đại, đặc biệt là máy nghiền búa-thủy lực, đã góp phần đáp ứng nhu cầu ngày càng cao của thị trường.

1.2. Ưu Điểm Của Máy Nghiền Bột Gạo Nước MNM TL 3

Máy nghiền bột gạo nước MNM-TL-3 kế thừa các ưu điểm của các nguyên lý nghiền kiểu côn thủy lực, kiểu xay đĩa và búa cánh, phối hợp cả 3 nguyên lý nghiền để phát huy ưu thế của mỗi nguyên lý. Máy mô hình thực nghiệm MNM – TL – 3 được thiết kế có năng suất 100 kg/h đạt độ nhỏ sản phẩm nghiền lọt qua lỗ sàng Mesh 230 (kích thước lỗ 63 m). Một trong nhiệm vụ nghiên cứu của đề tài đã đăng ký là xác định các thông số tối ưu cho mô hình máy nghiền thực nghiệm.

II. Vấn Đề Về Hiệu Quả Nghiền Bột Gạo Nước Hiện Nay

Mặc dù đã có những tiến bộ đáng kể trong công nghệ nghiền bột gạo nước, vẫn còn tồn tại nhiều thách thức. Một trong những vấn đề chính là làm thế nào để tối ưu hóa thông số máy nghiền nhằm đạt được năng suất cao, chất lượng bột mịn và đồng đều, đồng thời giảm thiểu tiêu thụ năng lượng. Các yếu tố ảnh hưởng đến hiệu quả nghiền bao gồm: lượng cung cấp, khe hở đĩa nghiền, khe hở búa nghiền, số vòng quay trục nghiền và chi phí nước. Việc xác định các thông số tối ưu này là rất quan trọng để nâng cao tính cạnh tranh của các sản phẩm bột gạo nước.

2.1. Ảnh Hưởng Của Thông Số Đến Chất Lượng Bột Gạo Nước

Ví dụ đối với công nghệ sản xuất thức ăn thủy sản yêu cầu độ nhỏ sản phẩm nghiền phải đạt kích thước dưới 250µm để đảm bảo độ bền viên thức ăn sau khi ép. Đối với công nghệ sản xuất bánh đậu xanh, hỗn hợp bột dinh dưỡng ngũ cốc lại yêu cầu kích thước sản phẩm nghiền phải dưới 90µm.

2.2. Vấn Đề Tiêu Thụ Năng Lượng Trong Quá Trình Nghiền

Tiêu thụ năng lượng là một yếu tố quan trọng cần được xem xét trong quá trình nghiền bột gạo nước. Việc tối ưu hóa các thông số máy nghiền không chỉ giúp nâng cao năng suất và chất lượng sản phẩm mà còn giúp giảm thiểu chi phí năng lượng, góp phần bảo vệ môi trường và tăng tính bền vững cho quy trình sản xuất. Cần có những nghiên cứu sâu rộng để tìm ra các giải pháp tiết kiệm năng lượng hiệu quả.

III. Phương Pháp Tối Ưu Thông Số Máy Nghiền MNM TL 3 Hiệu Quả

Để tối ưu hóa thông số máy nghiền bột gạo nước MNM-TL-3, cần áp dụng các phương pháp khoa học và kỹ thuật tiên tiến. Một trong những phương pháp hiệu quả là sử dụng mô hình thống kê thực nghiệm để mô tả sự phụ thuộc của các chỉ tiêu chất lượng (tỷ lệ sản phẩm nghiền nằm trên sàng Mesh 400) và chi phí điện năng vào các thông số kết cấu và công nghệ của máy. Phân tích mô hình này giúp xác định các thông số tối ưu và chỉ tiêu tối ưu đạt được, kiểm chứng chế độ làm việc tối ưu trong sản xuất.

3.1. Xây Dựng Mô Hình Thống Kê Thực Nghiệm

Mô hình thống kê thực nghiệm là công cụ quan trọng để phân tích và tối ưu hóa quá trình nghiền bột gạo nước. Theo tài liệu gốc, mục tiêu cụ thể của nghiên cứu là xây dựng mô hình thống kê thực nghiệm mô tả sự phụ thuộc của tỷ lệ sản phẩm nghiền nằm trên sàng Mesh 400 (%) và chi phí điện năng riêng để nghiền (kWh/tấn) vào các thông số kết cấu và công nghệ. Việc xây dựng mô hình chính xác giúp dự đoán và kiểm soát hiệu quả quá trình nghiền.

3.2. Phân Tích Tác Động Của Các Thông Số Nghiên Cứu

Phân tích mô hình thống kê thực nghiệm giúp xác định mức độ ảnh hưởng của từng thông số đến các chỉ tiêu chất lượng và tiêu thụ năng lượng. Việc này giúp tập trung vào các thông số quan trọng nhất để tối ưu hóa, từ đó đạt được hiệu quả nghiền cao nhất với chi phí thấp nhất.

IV. Ứng Dụng Nghiên Cứu Tối Ưu Máy Nghiền Trong Thực Tiễn

Kết quả nghiên cứu tối ưu hóa thông số máy nghiền bột gạo nước MNM-TL-3 có ý nghĩa thực tiễn to lớn. Việc áp dụng các thông số tối ưu vào sản xuất giúp nâng cao năng suất, cải thiện chất lượng bột gạo và giảm thiểu chi phí. Điều này góp phần nâng cao tính cạnh tranh của các doanh nghiệp sản xuất bột gạo nước và thúc đẩy sự phát triển của ngành công nghiệp chế biến thực phẩm Việt Nam. Các thông số tối ưu sẽ làm cơ sở cho việc thiết kế, xây dựng dãy cỡ máy nghiền có các cỡ năng suất khác nhau đồng dạng với mô hình máy nghiền thực nghiệm MNM – TL – 3 nghiên cứu.

4.1. Cải Thiện Năng Suất Sản Xuất Bột Gạo Nước

Việc áp dụng các thông số tối ưu giúp máy nghiền bột gạo nước hoạt động hiệu quả hơn, từ đó nâng cao năng suất sản xuất. Điều này đặc biệt quan trọng đối với các doanh nghiệp có quy mô lớn, giúp đáp ứng nhu cầu ngày càng tăng của thị trường.

4.2. Nâng Cao Chất Lượng Sản Phẩm Bột Gạo Nước

Chất lượng bột gạo nước là yếu tố then chốt quyết định đến chất lượng của các sản phẩm chế biến từ bột gạo. Việc tối ưu hóa các thông số máy nghiền giúp tạo ra bột gạo có độ mịn, độ đồng đều và độ ẩm phù hợp, đáp ứng yêu cầu của các quy trình chế biến khác nhau.

4.3. Giảm Chi Phí Sản Xuất và Tiêu Hao Năng Lượng

Việc giảm chi phí sản xuất bột gạo nước sẽ giúp các doanh nghiệp tăng tính cạnh tranh trên thị trường. Việc tối ưu hóa các thông số máy nghiền cũng góp phần giảm tiêu hao năng lượng, giúp các doanh nghiệp giảm chi phí vận hành và bảo vệ môi trường.

V. Kết Luận và Hướng Phát Triển Nghiên Cứu Máy Nghiền MNM TL 3

Nghiên cứu tối ưu hóa thông số máy nghiền bột gạo nước MNM-TL-3 đã đạt được những kết quả quan trọng, góp phần nâng cao hiệu quả sản xuất và chất lượng sản phẩm. Tuy nhiên, vẫn còn nhiều vấn đề cần được tiếp tục nghiên cứu và phát triển trong tương lai. Các hướng nghiên cứu tiềm năng bao gồm: nghiên cứu cải tiến thiết kế máy nghiền, sử dụng các vật liệu mới có độ bền cao và khả năng chống mài mòn tốt, và phát triển các hệ thống điều khiển máy nghiền thông minh.

5.1. Đánh Giá Tổng Quan Về Nghiên Cứu Đã Thực Hiện

Nghiên cứu này đã thành công trong việc xây dựng mô hình thống kê thực nghiệm, phân tích tác động của các thông số, và xác định các thông số tối ưu cho máy nghiền bột gạo nước MNM-TL-3. Kết quả nghiên cứu có giá trị ứng dụng thực tiễn cao và là cơ sở để tiếp tục nghiên cứu và phát triển trong tương lai.

5.2. Đề Xuất Các Hướng Nghiên Cứu Tiềm Năng

Các hướng nghiên cứu tiềm năng bao gồm: nghiên cứu cải tiến thiết kế máy nghiền nhằm nâng cao hiệu quả nghiền và giảm tiếng ồn, sử dụng các vật liệu mới có độ bền cao và khả năng chống mài mòn tốt để kéo dài tuổi thọ của máy, và phát triển các hệ thống điều khiển máy nghiền thông minh để tự động tối ưu hóa các thông số và đảm bảo chất lượng sản phẩm ổn định.

Nội dung chính

Tổng quan nghiên cứu

Sản xuất thực phẩm truyền thống từ bột gạo như bún tươi, bánh phở, bánh tráng và bánh cuốn đóng vai trò thiết yếu trong nền văn hóa ẩm thực và kinh tế nông nghiệp Việt Nam. Đặc tính công nghệ của các sản phẩm dạng màng và sợi yêu cầu độ mịn của bột sau khi nghiền ướt phải đạt kích thước siêu mịn dưới 70 µm (thuộc cấp độ công nghệ micro dưới 100 µm) để đảm bảo độ kết dính, tính đàn hồi và độ láng bóng bề mặt. Trước năm 2000, phần lớn các cơ sở chế biến sử dụng cối xay đá truyền thống với năng suất thấp chỉ từ 10 đến 20 kg/h, tốn nhiều nhân công và chất lượng bột khó kiểm soát do phải nghiền lặp lại từ 2 đến 3 lần. Các dòng máy nghiền côn thủy lực thương mại nhập khẩu đòi hỏi kích thước hạt đầu vào phải nhỏ hơn 1 mm, không tương thích với hạt gạo nguyên bản có độ bền cơ học từ 8,5 đến 12,4 MN/m².

Nhằm giải quyết triệt để bài toán này, đề tài nghiên cứu được thực hiện tại tỉnh Đồng Nai vào năm 2014, kế thừa đề tài khoa học cấp Bộ mã số B2012-12-12 của Trường Đại học Nông Lâm Thành phố Hồ Chí Minh. Mục tiêu trọng tâm là xác định các thông số kết cấu và công nghệ tối ưu cho máy nghiền bột gạo nước MNM – TL – 3. Đây là mô hình máy nghiền tích hợp đồng thời 3 nguyên lý: côn xoắn sơ bộ, đĩa chà xát và búa cánh thủy lực. Nghiên cứu tập trung đánh giá tác động của 5 thông số đầu vào gồm lượng cung cấp nguyên liệu, khe hở đĩa nghiền, khe hở búa - sàng, số vòng quay trục và lưu lượng nước đến 2 chỉ tiêu kinh tế - kỹ thuật cốt lõi: tỷ lệ sót sàng Mesh 400 (độ mịn) và chi phí điện năng riêng. Kết quả nghiên cứu là nền tảng kỹ thuật vững chắc để nhân rộng dãy máy nghiền công nghiệp có năng suất đạt từ 100 kg/h đến 500 kg/h, giảm tiêu hao năng lượng và nâng cao năng lực cạnh tranh cho ngành chế biến lương thực.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Quá trình nghiền vật liệu rắn được xây dựng trên nền tảng các định luật cơ học nghiền kinh điển:

• Thuyết diện tích bề mặt của Rittinger (1867): Khẳng định công tiêu hao trong quá trình nghiền tỷ lệ thuận với diện tích bề mặt mới hình thành ($A_s = f(\Delta S)$), áp dụng phù hợp cho giai đoạn nghiền siêu mịn.
• Thuyết thể tích của Kirpichev (1874) và Kick (1885): Xác định năng lượng nghiền tỷ lệ với mức độ biến dạng thể tích của vật thể ($A_v = f(\Delta V)$), thích hợp cho tính toán quá trình nghiền thô ban đầu.
• Thuyết dung hòa của Bond (1952) và mô hình tổng quát Rebinder (1944): Tổng công phá hủy vật thể bằng tổng công biến dạng và công tạo bề mặt mới ($A_{th} = A_v + A_s$), giải thích cơ chế phân rã hạt gạo trong môi trường thủy lực.
• Lý thuyết máy nghiền búa: Kế thừa các công trình của Friedrich (1958) về khe hở đập tối ưu từ 3 đến 9 mm và công trình của Baker (1972) về tỷ lệ diện tích bề mặt lưới sàng.

Các khái niệm cơ bản chi phối nghiên cứu gồm: công nghệ nghiền micro (kích thước hạt từ 0,1 đến 100 µm), thủy lực dòng hạt (quá trình nghiền ướt có nước tham gia giải nhiệt và bôi trơn), độ ẩm hạt ngâm đạt từ 14% đến 35%, và nguyên lý nghiền kết hợp 3 giai đoạn (ép vỡ xoắn côn, cắt mài phẳng qua đĩa, va đập chà xát phân ly bằng cánh búa qua lưới sàng Mesh 230 kích thước lỗ 63 µm).

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp quy hoạch thực nghiệm đa yếu tố hiện đại với sự hỗ trợ của phần mềm thống kê Statgraphics Version 7.0:

• Kế hoạch thực nghiệm 2 giai đoạn: Ban đầu triển khai phương án trực giao bậc I rút gọn $2^{5-1}$ gồm 16 thí nghiệm kết hợp 7 thí nghiệm lặp ở tâm (tổng cộng 23 thí nghiệm). Sau khi kiểm định Fisher cho thấy mô hình có tính phi tuyến rõ rệt, kế hoạch được nâng cấp lên phương án quay bậc II theo Box - Hunter với cánh tay đòn $\alpha = 2$, bổ sung thêm 10 điểm sao để đạt tổng quy mô mẫu là 33 thí nghiệm ngẫu nhiên hoàn toàn.
• Phương pháp thu thập dữ liệu: Sử dụng cảm biến quang đo tốc độ trục quay với dải đo đến 10.000 vòng/phút (sai số 0,5%), lưu lượng kế đo dòng nước (độ phân giải 0,5 lít/phút), công tơ đo điện 3 pha (độ chính xác 0,1 kWh), cân điện tử độ nhạy 0,02 g và bộ sàng phân tích tiêu chuẩn Mesh 400 (kích thước lỗ 37 µm). Các mẫu bột được lấy định lượng trong chu kỳ hoạt động ổn định 5 phút.
• Lý do lựa chọn phương pháp: Quy hoạch Box - Hunter bậc II cho phép xây dựng mô hình hồi quy toàn phương chính xác, đánh giá trọn vẹn tương tác giữa 5 yếu tố công nghệ và tìm điểm cực trị tối ưu đa mục tiêu thông qua hàm mục tiêu tổng hợp có trọng số.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình xử lý 33 bộ số liệu thực nghiệm đã mang lại những kết quả kỹ thuật mang tính đột phá:

• Dải biến thiên các chỉ tiêu: Tỷ lệ sản phẩm nghiền nằm trên sàng Mesh 400 dao động trong khoảng từ 20,57% đến 29,99%. Chi phí điện năng riêng để nghiền đạt giá trị thấp nhất là 13,249 kWh/tấn và cao nhất là 21,286 kWh/tấn. Sự ổn định cao tại 7 điểm lặp ở tâm chứng minh máy nghiền MNM – TL – 3 hoạt động có độ tin cậy vượt trội.
• Tính phù hợp của mô hình bậc II: Kiểm định Fisher đối với mô hình hồi quy bậc II cho thấy chuẩn số $F_t = 2,79$ ($p = 0,1125 > 0,05$) đối với hàm tỷ lệ sót sàng $B$ và $F_t = 2,63$ ($p = 0,1243 > 0,05$) đối với hàm chi phí điện năng $A_r$. Cả hai mô hình đều tương thích tuyệt đối với thực nghiệm, khắc phục hoàn toàn sai số của mô hình bậc I có hệ số $R^2$ thấp chỉ đạt 0,2526 đến 0,6798.
• Thứ tự mức độ ảnh hưởng của các thông số: Tác động đến độ mịn bột gạo theo thứ tự giảm dần gồm: khe hở hướng kính đầu cánh búa đến sàng $h_2$, khe hở giữa hai đĩa nghiền $h_1$, lưu lượng nước cấp $q_{nước}$, tốc độ quay trục $n$, và lượng cung cấp nguyên liệu $q$.
• Tác động tương hỗ và phi tuyến: Phát hiện mối tương tác mạnh mẽ giữa lượng cấp liệu $q$ với lưu lượng nước $q_{nước}$, giữa khe hở đĩa $h_1$ với khe hở búa $h_2$, cùng tác động bậc II của toàn bộ 5 biến số đầu vào, khẳng định cơ chế nghiền trong môi trường thủy lực mang tính chất phi tuyến phức hợp.

Thảo luận kết quả

Mô hình hồi quy thực nghiệm dạng thực mô tả tỷ lệ sót sàng Mesh 400 ($B$) và chi phí điện năng riêng ($A_r$) được xác lập qua hệ phương trình toàn phương:

B = 59,9752 - 1,4015*q + 1,3980*h1 + 3,4808*h2 - 0,0172*n - 17,8980*qn
    - 0,1175*q*h2 - 0,00051*q*n + 0,7100*q*qn - 1,6500*h1*h2 + 4,6000*h1*qn
    - 0,00088*h2*n + 0,3250*h2*qn + 0,1119*q^2 + 5,7909*h1^2 + 0,0701*h2^2
    + 0,00000496*n^2 + 1,2913*qn^2

Ar = 162,7440 - 4,2093*q - 51,2381*h1 - 2,0165*h2 - 0,0646*n - 25,8871*qn
     - 0,1073*q*h2 + 0,00855*h1*n + 8,6633*h1*qn - 0,000558*h2*n + 0,3988*h2*qn
     + 0,001838*n*qn + 0,2343*q^2 + 16,3448*h1^2 + 0,3416*h2^2 + 0,0000116*n^2
     + 3,2275*qn^2

Khi biểu diễn trên không gian 3 chiều qua 10 cặp đồ thị bề mặt đáp ứng và bản đồ đồng mức 2D (như các hệ $B - q - h_1$, $B - h_2 - n$, $A_r - q - q_{nước}$), dạng hình học của hàm mục tiêu thể hiện cấu trúc paraboloid elliptic với đáy cực trị rõ rệt. Về mặt bản chất cơ học, khi tốc độ quay trục tăng từ 2.250 lên 3.250 vòng/phút, lực ly tâm và vận tốc tiếp tuyến của búa tăng lên, gia tăng tần suất va đập và lực trượt cắt giữa cánh búa với hạt gạo, giúp giảm tỷ lệ sót sàng $B$. Tuy nhiên, nếu tốc độ quay vượt quá ngưỡng giới hạn, năng lượng tiêu hao cho ma sát chất lỏng tăng vọt khiến $A_r$ tăng mạnh.

Lưu lượng nước đóng vai trò môi chất dẫn dòng, bôi trơn và rửa trôi các hạt mịn đã đạt kích thước lọt qua mắt sàng Mesh 230 ($63$ µm), ngăn chặn hiện tượng bết dính và nghẽn lỗ sàng. Việc phối hợp hài hòa giữa đĩa chà xát với khe hở $h_1$ hẹp (0,35 - 0,50 mm) và buồng búa thủy lực $h_2$ (4 - 6 mm) giúp hoàn thành quá trình nghiền mịn liên tục, tiêu thụ điện năng chỉ bằng khoảng 60% đến 70% so với các phương pháp nghiền khô truyền thống có cùng độ mịn đầu ra.

Đề xuất và khuyến nghị

Dựa trên kết quả tối ưu hóa từ mô hình thực nghiệm, các giải pháp kỹ thuật và định hướng triển khai cụ thể bao gồm:

1. Chuẩn hóa thông số vận hành máy MNM – TL – 3: Thiết lập chế độ làm việc tối ưu tại các cơ sở sản xuất gồm: năng suất cấp liệu $q = 10,0 - 11,5$ kg/phút, khe hở đĩa nghiền $h_1 = 0,40 - 0,50$ mm, khe hở hướng kính búa - sàng $h_2 = 4,0 - 5,5$ mm, số vòng quay trục $n = 2.750 - 2.900$ vòng/phút và lưu lượng nước $q_{nước} = 1,0 - 1,2$ lít/phút. Chế độ này duy trì tỷ lệ sót sàng Mesh 400 dưới 23,5% và điện năng riêng dưới 14,0 kWh/tấn, triển khai áp dụng ngay trong quý đầu tiên vận hành.
2. Thương mại hóa và chế tạo dãy máy công suất lớn: Chế tạo dòng máy công nghiệp đồng dạng hình học đạt năng suất 500 kg/h đến 1.000 kg/h trang bị động cơ 10 HP, phục vụ các hợp tác xã và nhà máy chế biến bún phở quy mô tập trung trong thời gian 12 tháng, do các xưởng cơ khí nông lâm chủ trì chế tạo.
3. Lắp đặt hệ thống điều khiển tự động và biến tần: Tích hợp biến tần điều khiển tốc độ động cơ và van định lượng nước tự động nhằm duy trì tỷ lệ nước - gạo ổn định ở mức 1:1 theo thể tích, triệt tiêu hiện tượng nghẽn liệu và tiết kiệm 15% điện năng tiêu thụ trong 6 tháng tới.
4. Quy chuẩn hóa quy trình ngâm ủ nguyên liệu: Thực hiện nghiêm ngặt thời gian ngâm gạo từ 1 đến 2 giờ ở nhiệt độ phòng ($28 - 32^\circ\text{C}$) nhằm đảm bảo quá trình hydrat hóa làm mềm màng tế bào, giảm độ ẩm phơi sấy sau lắng gạn xuống dưới 14% để bảo quản bột khô đạt chuẩn an toàn thực phẩm.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị thực tiễn và học thuật cho 4 nhóm đối tượng chính:

1. Kỹ sư cơ khí chế tạo máy và thiết bị thực phẩm: Nắm bắt phương pháp tính toán, thiết kế buồng nghiền tích hợp 3 nguyên lý (côn xoắn - đĩa chà - búa cánh) và quy luật đồng dạng công suất để phát triển các thế hệ máy nghiền ướt hiện đại.
2. Chủ cơ sở sản xuất bún, bánh phở, bánh tráng, bánh cuốn: Ứng dụng trực tiếp thông số khe hở và tốc độ vận hành máy nhằm nâng cao độ mịn bột dưới 70 µm, tăng độ dai dẻo cho sợi bún và cắt giảm chi phí tiền điện sản xuất hàng tháng.
3. Giảng viên, học viên cao học và nghiên cứu sinh ngành Cơ kỹ thuật: Tham khảo tài liệu mẫu mực về ứng dụng phương pháp quy hoạch thực nghiệm Box - Hunter bậc II, xử lý tương tác đa biến trên phần mềm Statgraphics và kỹ thuật tối ưu hóa đa mục tiêu bằng hàm trọng số.
4. Cán bộ khuyến nông và chuyên viên chuyển giao công nghệ: Sử dụng số liệu đánh giá hiệu quả kinh tế - kỹ thuật làm căn cứ thẩm định các dự án hiện đại hóa làng nghề chế biến lương thực tại các tỉnh Nam Bộ và đồng bằng sông Hồng.

Câu hỏi thường gặp

Máy nghiền MNM – TL – 3 có điểm gì khác biệt so với máy nghiền cối đá truyền thống?

Máy MNM – TL – 3 phối hợp 3 nguyên lý nghiền liên hoàn (côn xoắn sơ bộ, đĩa chà xát và búa cánh thủy lực), đạt năng suất từ 100 đến 500 kg/h, gấp hơn 10 lần so với cối đá. Thiết bị kiểm soát độ mịn hạt bột đạt dưới 70 µm chỉ qua 1 lần nghiền duy nhất, không cần lắng gạn lọc lại nhiều lần.

Tại sao nghiên cứu phải chuyển đổi từ mô hình quy hoạch bậc I sang bậc II Box - Hunter?

Phân tích phương sai bậc I cho thấy kiểm định Fisher có mức ý nghĩa $p < 0,05$ ($F_t = 62,93$ đối với độ mịn $B$ và $F_t = 303,12$ đối với điện năng $A_r$). Điều này chứng tỏ mối quan hệ giữa các thông số mang tính chất phi tuyến, đòi hỏi phương án quay bậc II Box - Hunter với 33 thí nghiệm để mô tả chính xác tương tác toàn phương.

Kích thước hạt bột gạo sau khi nghiền qua máy MNM – TL – 3 đạt tiêu chuẩn nào?

Hỗn hợp bột nghiền lọt qua lưới sàng Mesh 230 với kích thước hạt dưới 63 µm và tỷ lệ sót trên sàng Mesh 400 (37 µm) chỉ từ 20,57% đến 25,00%. Kích thước này đáp ứng hoàn hảo yêu cầu công nghệ tráng màng mỏng và tạo sợi dai của bánh tráng xuất khẩu và bún tươi.

Vai trò của nước trong buồng nghiền thủy lực tác động ba là gì?

Nước có nhiệm vụ kép: vừa giải nhiệt phát sinh do ma sát cơ học (giữ nhiệt độ khối bột dưới $40^\circ\text{C}$ để tránh biến tính tinh bột), vừa tạo dòng huyền phù bôi trơn đẩy các phần tử đạt kích thước nhỏ nhanh chóng thoát qua lỗ sàng, giảm hiện tượng tắc nghẽn và hạ chi phí điện năng.

Kết quả nghiên cứu có thể mở rộng sang các loại nông sản khác không?

Có thể áp dụng phương pháp luận và kết cấu máy MNM – TL – 3 cho các loại hạt ngũ cốc có cấu trúc tương đương như đậu tương, ngô ngâm ủ, hoặc nghiền ướt hạt sen, đỗ xanh phục vụ sản xuất sữa hạt dinh dưỡng và bánh kẹo cao cấp.

Kết luận

• Xác lập thành công mô hình toán học hồi quy toàn phương tương thích cao ($p > 0,05$ theo tiêu chuẩn Fisher) mô tả chính xác sự phụ thuộc của tỷ lệ sót sàng Mesh 400 và chi phí điện năng riêng vào 5 thông số công nghệ.
• Khẳng định khe hở búa - sàng $h_2$ và khe hở đĩa $h_1$ là hai yếu tố chi phối mạnh nhất đến chất lượng độ mịn của bột gạo nước trong buồng nghiền thủy lực tác động ba.
• Xác định điểm làm việc tối ưu hóa đa mục tiêu với năng suất $10 - 11,5$ kg/phút, tốc độ trục $2.750 - 2.900$ vòng/phút, đưa chi phí điện năng riêng về mức tối ưu từ 13,25 đến 14,0 kWh/tấn.
• Kiểm chứng và ứng dụng thành công chế độ làm việc tối ưu trên mô hình máy thực nghiệm và máy công nghiệp năng suất 500 kg/h phục vụ hiệu quả cho chuỗi sản xuất bún tươi tại khu vực Nam Bộ.
• Bước tiếp theo cần triển khai chế tạo đại trà dãy máy nghiền thương mại MNM – TL công suất lớn trong giai đoạn tới, tích hợp hệ thống điều khiển PLC thông minh nhằm tự động hóa hoàn toàn dây chuyền chế biến nông sản thực phẩm.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU 1. Tổng luận các công trình đã công bố về máy nghiền bột nước 1. Tổng luận các công trình đã công bố về máy nghiền bột nước ở trong nước Bún tươi, bánh tráng, bánh phở, bánh cuốn,… là những thực phẩm truyền thống của dân tộc ta, có mặt ở hầu hết các địa phương trên cả nước. Đây là những sản phẩm được chế biền từ bột gạo sản xuất theo công nghệ nghiền ướt.

Trong đó thiết bị chủ yếu để sản xuất là các cối đá làm việc theo nguyên lý nghiền kiểu đĩa trục đứng. Cối đá có thể dùng sức sức người, động cơ, v.v…Đây là loại thiết bị dùng chủ yếu để nghiền bột gạo theo phương pháp ướt ở nước ta từ trước những năm 2. Theo nhu cầu xã hội, yêu cầu chuyên môn hóa sản xuất, loại thiết bị này ngày càng tỏ ra làm việc kém hiệu quả do cho năng suất thấp, chất lượng sản phẩm nghiền khó kiểm soát do quy trình nghiền phức tạp vì phải nghiền đi, nghiền lại nhiều lần. Do đó loại thiết bị nghiền cối đá theo nguyên lý nghiền đĩa ngày càng ít sử dụng.

Hiện chỉ còn thấy ở một số gia đình nông dân các tỉnh Phía Bắc, hay một số rất ít hộ kính doanh cá thể nhỏ lẻ. Máy xay gạo kiểu cối đá (kiểu nghiền đĩa). 6 Theo sự phát triển xã hội, thói quen tự chế biến tại các gia đình và các cơ sở sản xuất bột gạo theo nguyên lý nghiền ướt cũng dần mất đi, để hình thành lên những cơ sở sản xuất chuyên môn hóa với năng suất, hiệu quả kinh tế cao. Vì vậy đã đặt ra nhu cầu thiết bị nghiền bột ướt mới nhằm khác phục các nhược điểm của các thiết bị nghiền dạng cối đá.

Trần Thị Thanh và các cộng sự có những công bố đầu tiên về máy nghiền búa-thuỷ lực dùng trong công nghệ nghiền ướt. Một ưu điểm của nguyên lý nghiền này là cho năng suất cao, độ nhỏ bột nghiền có thể đạt công nghệ micro, phù hợp cho các đối tượng dễ nghiền như bùn đỏ là chất thải trong khai thác quặng nhôm. Sản phẩm sau khi nghiền được dùng dùng làm chất keo tụ trong xử lý nước thải. Cấp liệu vào máy nghiền Hình 1.

Máy nghiền bùn đỏ kiểu búa – thủy lực. Nguyễn Thị Kiều Hạnh cùng các cộng sự thực hiện đề tài nghiên cứu khoa học cấp cơ sở, mã số CS – CB07 – CK – 02 là “Nghiên cứu thiết kế - chế tạo mô hình máy nghiền gạo ứng dụng trong công nghệ sản xuất bún”. Đề tài đã phát triển và ứng dụng nguyên lý nghiền búa – thủy lực vào nghiền gạo là kết quả nghiên cứu của PGS. Trần Thị Thanh vào sản xuất bún tươi.

Kết quả nghiên cứu cho thấy máy đạt năng suất 500 kg/h, công suất động cơ truyền động 10 HP, độ 7 nhỏ bột nghiền dưới 70 m. Hiện nay loại máy nghiền này đã được áp dụng khá rộng rãi ở hầu hết các cơ sở sản xuất bún tươi của các tỉnh Phía Nam. Lưới sàng máy nghiền gạo ướt. Cấu tạo máy nghiền gạo ướt.

Tuy nhiên máy nghiền búa – thủy lực kiểu búa dạng cánh cũng còn một số tồn tại như hiệu quả nghiền chưa cao, do quá trình nghiền chủ yếu là do trượt ma sát giữa cánh búa lên lớp vật liệu nghiền và giữa lớp vật liệu nghiền với bề mặt lưới sàng. Tổng luận các công trình đã công bố về máy nghiền bột nước ở ngoài nước Các kết quả nghiên cứu về nghiền bao gồm việc hoàn thiện lý thuyết, công nghệ và thiết bị nghiền. Về lý thuyết nghiền đã được nhiều nhà bác học quan tâm và giải quyết để xác định cơ chế nghiền vỡ. Năm 1867 nhà bác học người Đức P.Ritingơ đã phát minh ra thuyết bề mặt “Công dùng cho quá trń h nghiền tỷ lệ thuận với bề mặt mới tạo thành của vật liệu đem nghiền”.

Công thức biểu diễn thuyết bề mặt trình bày: As = f (  S) , (J) ; (1.1) Trong đó: As - công chi phí để nghiền vỡ vật thể, tạo thành bề mặt mới , [J]; S - diện tích bề mặt mới được tạo thành (sự gia tăng diện tích riêng bề mặt). Thuyết bề mặt được áp dụng nhiều để đánh giá quá trń h nghiền mịn, vì khi đó sản phẩm nhận được với diện tích riêng bề mặt phát triển cao. Thuyết thể tích được nhà cơ học người Nga V. Kirpitrev (1874) đề xuất và 8 được Giáo sư người Đức Ph.Kik(1885) kiểm tra bằng thực nghiệm trên máy nghiền kiểu búa.

Nội dung cơ bản của thuyết thể tích là : “Công cần thiết để nghiền vật liệu tỷ lệ thuận với mức độ biến đổi thể tích của vật liệu” Av = f( V) , (J) ; (1.2) Trong đó: Av - công chi phí để nghiền vỡ vật thể ,[J]; V - phần thể tích vật thể bị biến dạng. Nhưng phần thể tích bị biến dạng V lại tỷ lệ thuận với thể tích ban đầu V của tất cả các cục vật liệu, nghĩa là V = k1. Cho nên : Av = k .3) Trong đó: kv, k, k1, k2 - các hệ số tỷ lệ trong các công thức theo thuyết thể tích. m - khối lượng cục vật liệu nghiền, [kg].

Thuyết thể tích của Kirpitrer -Kik cho kết quả chính xác hơn trong tính toán quá trń h nghiền thô. Bởi vì khi nghiền thô, phần năng lượng chi phí cho biến dạng đàn hồi vật thể là chủ yếu, còn năng lượng chi phí cho việc gia tăng diện tích riêng bề mặt thì không đáng kể. Những người ủng hộ thuyết bề mặt và thuyết diện tích đă tranh luận gay gắt với nhau hơn nửa thế kỷ, nhưng họ không thành công kể cả thuyết thứ nhất lẫn thuyết thứ hai. Bởi vì họ mắc sai lầm, chỉ đứng về một phía và không chú ý đến ảnh hưởng của các điều kiện cụ thể của quá trń h nghiền và dung tích năng lượng của nó (như mức độ phân tán vật liệu, cấu tạo và chế độ nghiền v.

Hai thuyết diện tích và thể tích có nhược điểm như đă nêu cho nên Ph. Bon(1952) đă đề xuất một thuyết nghiền thứ ba để dung h ̣a hai thuyết trên. Nội dung của thuyết dung hòa cho rằng: “Công nghiền tỷ lệ với trung bình nhân giữa thể tích (V) và bề mặt (F) của vật liệu đem nghiền”.4) 9 Sau khi biến đổi chúng ta nhận được : Adh = kdh.5)  d D Sau này còn có công trń h nghiên cứu của nhà bác học Nga A. Rungbixt (1956) và nhà bác học người Mỹ R.

Các nhà bác học này đă giới thiệu phương trình: d dA = -c.6) z Trong đó : A - công biến dạng ,[J];  - kích thước đặc trưng (đối với cục vật liệu là D và các phần tử bột nghiền là d ) , [mm]; c và z - các hệ số. Lấy tích phân phương trń h (1.6) và sau khi cho các giá trị rời rạc z = 1; 2; 3/2, bằng sự tính toán đến giá trị cuối cùng của các kích thước chúng ta sẽ nhận được giá trị gần đúng tích phân có dạng: A = k.7) Khi đó chỉ số mũ q có các giá trị 3 ; 2 và 2,5. Tương ứng với các biểu thức sau: A v = k v. D3 - Thuyết thể tích của Kirpitrev - Kik.

D2 - Thuyết diện tích của Ritingo. D2,5 - Thuyết dung h ̣a của Bon. Rõ ràng là cả hai thuyết diện tích và thể tích không mâu thuẫn nhau mà chúng bổ sung cho nhau. Nếu nghiền tương đối to (nghiền thô) thì phần diện tích riêng được tạo ra nhỏ, có thể bỏ qua nghĩa là áp dụng thuyết thể tích.

Đồng thời qua nghiên cứu cho chúng ta thấy quá trń h nghiền là quá trń h phức tạp bao gồm nhiều biến đổi cơ lý của vật liệu trong khi nghiền. Như vậy các thuyết nghiền nêu trên chỉ là gần đúng để nghiên cứu và được hiệu chỉnh về mặt thực nghiệm. Do chỗ thiếu sót của cả hai thuyết diện tích và thể tích khi dựa vào các tính chất cơ lý của vật liệu nghiền trong biến dạng, Viện sĩ người Nga P.8) Trong đó : V- phần thể tích bị biến dạng của vật nghiền S - diện tích riêng bề mặt được gia tăng. Ath = Av + As = k .9) Trong đó: Av - công chi phí cho sự biến dạng của vật liệu ; As - công chi phí cho sự tạo thành các bề mặt mới; k - hệ số tỷ lệ;  - hệ số tỷ lệ có tính toán đến năng lượng sức căng bề mặt của vật thể cứng.

Từ phương trń h (1.8) cho thấy công đầy đủ để nghiền vỡ vật thể bằng tổng các công chi phí cho biến dạng lẫn tạo ra bề mặt mới. Về lý thuyết máy nghiền búa: Theo C.A Steven (1936) thì vận tốc dài của búa nghiền và kích thước lỗ sàng ảnh hưởng rõ ràng tới độ mịn của bột nghiền, vận tốc búa nghiền càng lớn thì nghiền các hạt càng nhỏ.F Thomas (1956) cho biết độ mịn của sản phẩm tỷ lệ với khe hở giữa đầu búa tấm đập cũng như tấm sàng. Khe hở thay đổi trong khoảng từ 3 – 9 mm tuỳ theo loại hạt cần nghiền. Friedrich (1958), đối với đa số các loại hạt, kích thước tối ưu khe hở là 8 mm.J Baker (1972), tỷ lệ diện tích sàng trong buồng nghiền và kích thước lỗ sàng ảnh hưởng rõ rệt đến năng suất cũng như hiệu suất của máy.

Ông cũng cho rằng nếu diện tích sàng chiếm toàn bộ buồng nghiền thì sản phẩm hơi thô so với khi diện tích sàng có diện tích sàng tỷ lệ thấp hơn. Các nghiên cứu này đều được nghiên cứu và khảo nghiệm trên máy nghiền búa thông thường ( nghiền khô). 11 Các loại máy nghiền thường chỉ được nêu là máy nghiền khô.000, việc nghiền ướt chỉ được dùng trong giới hạn một số công nghệ như nghiền ca cao, nghiền sơn hay ở một số rất ít đối tượng nghiền khác. Năm 2011, bắt đầu thấy khái niệm thiết bị nghiền thủy lực, nghiền ướt được công bố trên Internet, mà chủ yếu là của Trung Quốc.6 giới thiệu các máy nghiền ướt có nguyên lý làm việc kiểu máy nghiền côn – thủy lực do Trung Quốc sản xuất và chuyển giao thương mại.

Các thông số kỹ thuật cơ bản của các loại máy này được nhà cung cấp giới thiệu như bảng 1. Máy nghiền ướt kiểu trục Hình 1. Máy nghiền ướt kiểu trục đứng. Các thông số kỹ thuật cơ bản máy nghiền bột ướt.

12 Từ các số liệu của nhà cung cấp công bố cho thấy các mẫu máy nghiền này không phù hợp để nghiền các hạt nông sản trong công nghiệp chế biến, vì yêu cầu đầu vào nguyên liệu phải ≤ 1 mm.
