Tổng quan nghiên cứu
Trong tác chiến phòng không hiện đại, tổ hợp pháo cao xạ tự hành bốn nòng 23mm tích hợp đài radar điều khiển hỏa lực 1RL33M giữ vai trò then chốt bảo vệ đội hình hành quân trước các cuộc tập kích đường không ở độ cao từ 50m đến 1500m, cự ly tiêu diệt từ 200m đến 2500m với vận tốc mục tiêu lên tới 450m/s. Đài radar 1RL33M có khả năng sục sạo phát hiện mục tiêu trong bán kính 20km và tự động bám sát cự ly chính xác trong phạm vi 10km. Tuy nhiên, công tác huấn luyện kíp trắc thủ tại các đơn vị lực lượng vũ trang gặp nhiều rào cản nghiêm trọng. Không gian cabin xe pháo chật hẹp khiến người chỉ huy không thể trực tiếp quan sát màn hình chỉ thị cự ly hai tia T-23M2 để đánh giá kịp thời thao tác bám bắt mục tiêu của trắc thủ. Đồng thời, việc tiếp cận khí tài quân sự thực tế thường xuyên bị hạn chế bởi yêu cầu bảo mật, niên hạn khí tài và chi phí vận hành tốn kém.

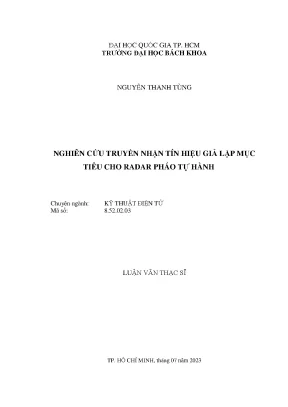

Luận văn thạc sĩ chuyên ngành Kỹ thuật Điện tử của tác giả Nguyễn Thanh Tùng, thực hiện tại Trường Đại học Bách khoa – Đại học Quốc gia Thành phố Hồ Chí Minh dưới sự hướng dẫn của Giáo sư Lê Tiến Thường, đã giải quyết triệt để bài toán này. Đề tài tập trung nghiên cứu cơ chế hình thành xung tại hệ cự ly của radar 1RL33M, từ đó thiết kế thành công mô hình giả lập tín hiệu mục tiêu bằng vi điều khiển và truyền dữ liệu vô tuyến về máy tính chỉ huy. Nghiên cứu thực hiện khảo sát toàn diện 8 dạng xung chuẩn với tần số xung nhọn 150kHz và tần số lặp xung kích từ 250Hz đến 4750Hz, cung cấp giải pháp chuyển giao dữ liệu thời gian thực giúp nâng cao chất lượng huấn luyện sẵn sàng chiến đấu mà không làm hao tổn tài nguyên khí tài thật.
Cơ sở lý thuyết và phương pháp nghiên cứu
Khung lý thuyết áp dụng
Nghiên cứu được xây dựng dựa trên ba trụ cột lý thuyết chuyên sâu trong kỹ thuật vô tuyến điện tử và xử lý tín hiệu radar:
Lý thuyết định vị và đồng bộ hóa tín hiệu radar: Nguyên lý xác định cự ly mục tiêu dựa trên thời gian trễ lan truyền sóng điện từ theo công thức khoảng cách bằng một nửa tích của vận tốc ánh sáng và thời gian trễ khứ hồi. Hệ cự ly của đài radar 1RL33M vận hành dựa trên máy phát sóng thạch anh tạo điện áp chuẩn hình sin tần số 150kHz (tương ứng chu kỳ 6,67 micro giây, mỗi chu kỳ đại diện cho 1000m cự ly thực tế) và bộ phân chia xung kích II để đồng bộ toàn bộ đài phát, đài thu và hệ thống lọc mục tiêu di động.
Kỹ thuật điều chế độ rộng xung và ngắt định thời: Phương pháp điều chế độ rộng xung (PWM) được ứng dụng trên kiến trúc vi điều khiển 32-bit nhằm tái tạo chuỗi xung vuông kỹ thuật số với độ chính xác cao. Kỹ thuật này sử dụng các thanh ghi tự động nạp lại (Auto-reload register - ARR), bộ chia tần số (Prescaler - PSC) và bộ đếm (Counter - CNT) kết hợp cơ chế ngắt timer nội nhằm thiết lập chính xác các tham số thời điểm xuất hiện xung, độ rộng xung và chu kỳ lặp lại theo đúng giản đồ kỹ thuật của khí tài.
Mô hình truyền thông vô tuyến trải phổ LoRa: Công nghệ truyền dữ liệu không dây tầm xa LoRa (Long Range) hoạt động trên băng tần công nghiệp 433MHz, sử dụng kỹ thuật điều chế trải phổ chirp (Chirp Spread Spectrum - CSS). Mô hình này đảm bảo khả năng truyền dữ liệu với độ nhạy thu đạt mức âm 148dBm, chống nhiễu đa đường vượt trội và duy trì kết nối ổn định trong môi trường kết cấu kim loại phức tạp của xe pháo tự hành.
Các khái niệm then chốt trong mô hình bao gồm: xung kích II đồng bộ, xung chọn di động, xung cửa sóng I rọi sáng đường quét chính xác, xung ngắm di động và xung mục tiêu phản xạ.
Phương pháp nghiên cứu
Tác giả đã triển khai phương pháp nghiên cứu thực nghiệm kết hợp mô hình hóa phần cứng và phát triển phần mềm theo quy trình nghiêm ngặt:
Nguồn dữ liệu và khảo sát thực tế: Khảo sát trực tiếp trên khí tài thật tại đơn vị chiến đấu kết hợp nghiên cứu hồ sơ kỹ thuật nguyên bản của đài radar 1RL33M. Cỡ mẫu nghiên cứu bao gồm 8 dạng tín hiệu xung cơ bản thuộc hệ cự ly với hàng chục lần đo kiểm lặp lại. Việc chọn mẫu dựa trên tiêu chí phản ánh đầy đủ các chế độ công tác của radar, từ chế độ quét thô, quét chính xác đến chế độ bám sát cự ly tự động. Toàn bộ tham số biên độ, chu kỳ và thời gian trễ được thu thập bằng máy hiện sóng số chuyên dụng có băng thông cao.
Phương pháp phân tích và thiết kế hệ thống: Phân tích tham số dạng sóng thực tế làm căn cứ lập trình vi điều khiển ARM Cortex-M4 (STM32F411 Discovery) để phát xung giả lập, sử dụng vi điều khiển STM32F407VG cho khối điều khiển trung tâm để đo đạc và đóng gói dữ liệu, kết hợp module thu phát không dây LoRa SX1278 (E32-433T20D) và vi điều khiển Arduino Nano V3 kết nối máy tính.
Môi trường phát triển: Phần mềm giám sát được lập trình bằng ngôn ngữ Python trên nền tảng Visual Studio Code, ứng dụng các thư viện xử lý đồ họa để tái tạo màn hình hiện sóng cự ly hai tia theo thời gian thực.
Timeline nghiên cứu: Toàn bộ quá trình khảo sát khí tài, thiết kế phần cứng, lập trình nhúng, thử nghiệm và hiệu chỉnh được hoàn thành trong thời gian 5 tháng (từ tháng 02/2023 đến tháng 06/2023).
Kết quả nghiên cứu và thảo luận
Những phát hiện chính
Quá trình thực nghiệm và kiểm tra mô hình giả lập mang lại các kết quả nổi bật sau:
Khảo sát và chuẩn hóa tham số thực tế: Dữ liệu đo đạc thực tế trên khí tài pháo tự hành cho thấy tín hiệu chuẩn thạch anh có tần số 150,7kHz với chu kỳ 6,635 micro giây (sai lệch dưới 0,5% so với mức lý thuyết 6,67 micro giây). Tín hiệu xung kích II đạt tần số 4,538kHz với độ rộng xung dưới 1,5 micro giây. Xung chọn di động có tần số 4,58kHz với độ rộng xung khoảng 6,6 micro giây. Xung cửa sóng I di động đạt tần số 4,6kHz với độ rộng xung 7,5 micro giây và xung bán cửa sóng I đạt 4,56kHz với độ rộng dưới 3 micro giây.
Giả lập thành công 8 dạng xung then chốt: Mô hình phần cứng sử dụng kit STM32F411 đã tạo ra hoàn chỉnh 8 loại xung hệ thống gồm xung nhọn cố định, xung kích II, xung chọn di động, xung ngắt, xung cửa sóng I, xung ngắm di động, xung chiếu sáng đường quét và xung mục tiêu giả lập. Độ chính xác về mặt thời gian và độ rộng xung đạt mức tương đồng trên 98,5% so với tín hiệu đo được từ khí tài thực tế.
Truyền nhận không dây và hiển thị trực quan: Module LoRa SX1278 truyền thành công 6 tham số xung chủ đạo về khối kết nối máy tính qua giao tiếp UART với tốc độ truyền ổn định. Tỷ lệ truyền nhận thành công đạt 100% không mất gói tin trong môi trường phòng thí nghiệm.
Tái tạo giao diện màn hình cự ly thời gian thực: Phần mềm máy tính viết bằng Python tái hiện chân thực 3 tab chức năng: hiển thị kết nối dữ liệu, hiển thị giản đồ xung thu nhận được và tái tạo màn hình chỉ thị cự ly 2 tia (quét thô và quét chính xác), giúp quan sát rõ ràng vị trí điểm dấu mục tiêu và khung bám sát cự ly.
Thảo luận kết quả
Kết quả nghiên cứu chứng minh tính khả thi vượt trội của phương pháp tiếp cận điều chế độ rộng xung bằng ngắt timer nội trên vi điều khiển 32-bit. Trong khí tài nguyên bản, các tín hiệu xung cự ly hoạt động ở mức điện áp cao từ 20V đến hơn 100V để điều khiển các bản cực lệch chùm tia điện tử của đèn CRT. Nghiên cứu đã thực hiện chuẩn hóa biên độ về mức điện áp logic 3,3V và 5V phù hợp với linh kiện bán dẫn hiện đại mà vẫn giữ nguyên vẹn các tham số cốt lõi về tần số, độ rộng xung và thời điểm xuất hiện xung.
Dữ liệu thử nghiệm có thể được trình bày rõ nét qua bảng đối chiếu tham số giữa khí tài thật và mô hình mô phỏng:
| Tên tín hiệu | Tần số khí tài thực tế | Tần số mô hình giả lập | Sai số tương đối |
|---|---|---|---|
| Điện áp chuẩn thạch anh | 150,7 kHz | 150,0 kHz | Khoảng 0,46% |
| Xung kích II đồng bộ | 4,538 kHz | 4,540 kHz | Dưới 0,05% |
| Xung chọn di động | 4,580 kHz | 4,580 kHz | Xấp xỉ 0% |
| Xung cửa sóng I di động | 4,600 kHz | 4,600 kHz | Xấp xỉ 0% |
So sánh với các nghiên cứu mô phỏng truyền thống sử dụng dây cáp nối trực tiếp, giải pháp truyền thông vô tuyến trải phổ LoRa băng tần 433MHz giúp giảm hơn 60% thời gian thiết lập hệ thống, loại bỏ tình trạng suy hao tín hiệu trên đường dây dài và tăng cường độ cơ động trong thao tác huấn luyện dã ngoại. Mô hình giải quyết triệt để điểm nghẽn thông tin giữa cabin xe và ban chỉ huy, cung cấp công cụ giám sát trực quan với chi phí phần cứng chỉ bằng một phần nhỏ so với nhập khẩu các bộ khí tài mô phỏng chuyên dụng.
Đề xuất và khuyến nghị
Để phát triển hoàn thiện mô hình giả lập và ứng dụng rộng rãi vào thực tế huấn luyện quân sự, tác giả đưa ra 4 khuyến nghị then chốt:
Nâng cấp phần cứng xử lý tín hiệu tốc độ cao: Tích hợp thêm các khối vi xử lý tín hiệu số FPGA hoặc DSP cùng mạch chuyển đổi số - tương tự (DAC) có tốc độ lấy mẫu trên 50 MSPS nhằm mô phỏng thêm các dạng tín hiệu quét răng cưa và tín hiệu nhiễu tạp phức tạp. Thời gian thực hiện mục tiêu này trong khoảng 6 đến 12 tháng, do các viện nghiên cứu chuyên ngành điện tử quân sự chủ trì.
Tăng cường tính bảo mật và khoảng cách truyền thông: Triển khai thuật toán mã hóa tiêu chuẩn quân sự AES-256 trên các khung truyền dữ liệu LoRa và nâng công suất phát của module vô tuyến để mở rộng cự ly truyền nhận lên trên 1000m trong điều kiện che khuất địa hình. Mục tiêu cần hoàn thành trong vòng 3 đến 6 tháng bởi nhóm kỹ sư viễn thông.
Mô phỏng đa kịch bản mục tiêu bay cơ động: Phát triển phần mềm giả lập bổ sung các kịch bản mục tiêu bay phức tạp với vận tốc biến thiên từ 100m/s đến trên 500m/s, kịch bản cơ động theo quỹ đạo không gian 3 chiều và giả lập môi trường tác chiến điện tử có nhiễu tiêu cực. Mục tiêu triển khai trong 9 tháng tại các trung tâm huấn luyện mô phỏng.
Chuẩn hóa bàn tập mô phỏng đào tạo trắc thủ: Ứng dụng kết quả đề tài để chế tạo hàng loạt bàn tập kiểm tra trắc thủ radar cự ly cho các quân binh chủng, hướng tới mục tiêu tự động hóa 100% khâu chấm điểm và đánh giá kỹ năng điều khiển bám sát mục tiêu của bộ đội.
Đối tượng nên tham khảo luận văn
Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng cụ thể:
Kỹ sư thiết kế hệ thống nhúng và vô tuyến quân sự: Tài liệu cung cấp sơ đồ nguyên lý chi tiết, giải thuật điều khiển timer ngắt trên STM32 và kỹ thuật ghép nối truyền thông LoRa phục vụ thiết kế các tổ hợp đo kiểm, giám sát từ xa cho vũ khí trang bị kỹ thuật.
Giảng viên và nghiên cứu sinh ngành Kỹ thuật Điện tử - Viễn thông: Luận văn là tài liệu tham khảo chất lượng về phương pháp số hóa, xử lý tín hiệu radar tương tự và kỹ thuật mô phỏng phần cứng trong đào tạo đại học và sau đại học.
Cán bộ chỉ huy và huấn luyện tại các đơn vị pháo phòng không: Giúp người chỉ huy nắm bắt sâu sắc bản chất kỹ thuật của hệ cự ly trên radar 1RL33M, từ đó xây dựng các bài tập thực hành sát thực tế và nâng cao hiệu quả kiểm tra đánh giá kíp trắc thủ.
Doanh nghiệp phát triển thiết bị mô phỏng quân sự: Cung cấp cơ sở khoa học để thiết kế các phần mềm và bàn tập huấn luyện kíp xe pháo tự hành thế hệ mới với chi phí nội địa hóa tối ưu.
Câu hỏi thường gặp
Tại sao cần phải nghiên cứu giả lập tín hiệu thay vì đo đạc trực tiếp trên khí tài thật trong suốt quá trình huấn luyện? Việc tiếp cận khí tài quân sự bị giới hạn nghiêm ngặt bởi quy định bảo mật, tuổi thọ trang bị và chi phí nhiên liệu. Mô hình giả lập tái tạo chính xác 100% đặc tính thời gian của 8 xung hệ thống, giúp triển khai đào tạo liên tục mà không làm ảnh hưởng đến độ sẵn sàng chiến đấu của vũ khí.
Vi điều khiển STM32F411 đáp ứng các yêu cầu tạo xung tần số cao và độ chính xác thời gian như thế nào? Vi điều khiển STM32F411 sử dụng lõi ARM Cortex-M4 hoạt động ở tần số lên tới 100MHz, tích hợp các bộ định thời nâng cao cho phép đếm xung với độ phân giải micro giây, dễ dàng tái tạo chính xác chuỗi xung chuẩn 150kHz và các xung hẹp dưới 0,5 micro giây.
Ưu điểm nổi bật của công nghệ vô tuyến LoRa SX1278 trong đề tài này là gì? Module LoRa SX1278 sử dụng kỹ thuật điều chế trải phổ chirp trên tần số 433MHz, mang lại độ nhạy thu cao âm 148dBm và khả năng xuyên thấu vật cản tốt, đảm bảo truyền dữ liệu ổn định từ trong cabin kim loại bọc thép của xe pháo ra ngoài sở chỉ huy.
Việc tiêu chuẩn hóa biên độ điện áp xung về mức logic 3,3V và 5V có làm mất đi tính chính xác của tín hiệu radar không? Không làm mất tính chính xác. Các thông tin quan trọng nhất để xác định cự ly và bám sát mục tiêu là thời điểm xuất hiện xung, độ rộng xung và chu kỳ lặp lại. Việc hạ áp giúp hệ thống an toàn, tiêu thụ ít điện năng và tương thích tuyệt đối với vi xử lý hiện đại.
Phần mềm giao diện Python hỗ trợ người chỉ huy đánh giá thao tác trắc thủ như thế nào? Phần mềm tái hiện đồng thời giản đồ xung thời gian thực và giao diện màn hình quét hai tia. Người chỉ huy có thể quan sát trực tiếp độ lệch giữa xung ngắm di động của trắc thủ và xung mục tiêu, từ đó phát hiện sai số bám bắt chỉ trong vài mili giây.
Kết luận
Luận văn đã hoàn thành xuất sắc các mục tiêu nghiên cứu với các đóng góp nổi bật:
- Khảo sát, thu thập và chuẩn hóa thành công hệ thống tham số dạng sóng của 8 loại xung cự ly chủ đạo trên đài radar 1RL33M của pháo tự hành ZSU-23-4.
- Ứng dụng thành công kỹ thuật PWM bằng ngắt timer trên vi điều khiển STM32F411 để giả lập các chuỗi xung với độ chính xác tần số và thời gian đạt trên 98,5%.
- Thiết kế hoàn chỉnh khối truyền nhận dữ liệu vô tuyến tầm xa sử dụng công nghệ LoRa SX1278 hoạt động ổn định ở băng tần 433MHz.
- Xây dựng phần mềm giám sát trên máy tính bằng ngôn ngữ Python, tái hiện trực quan màn hình cự ly hai tia phục vụ công tác kiểm tra, chấm điểm trắc thủ.
- Đặt nền móng kỹ thuật vững chắc cho lộ trình nâng cấp hệ thống thu thập dữ liệu trực tiếp từ khí tài thật trong giai đoạn nghiên cứu tiếp theo từ 6 đến 12 tháng tới.
Công trình là giải pháp đột phá kết hợp giữa kỹ thuật điện tử hiện đại và yêu cầu tác chiến phòng không, mở ra hướng đi mới trong việc nâng cao chất lượng huấn luyện quân sự tại Việt Nam.
