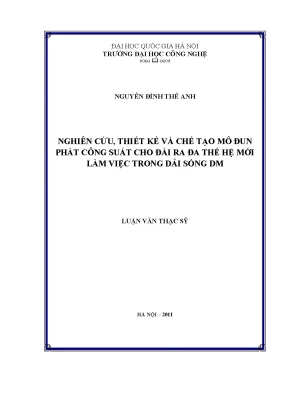

Nghiên Cứu, Thiết Kế và Chế Tạo Mô Đun Phát Công Suất Cho Đài Ra Đa Thế Hệ Mới

Luận văn thạc sĩ nghiên cứu thiết kế mô đun phát công suất cho đài ra đa thế hệ mới trong dải sóng dm, kỹ thuật điện tử viễn thông.

• Tác giả: Nguyễn Đình Thế Anh
• Người hướng dẫn: PGS. TS Bạch Gia Dương
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ Điện tử - Viễn Thông
• Đề tài: Nghiên Cứu và Thiết Kế Mô Đun Phát Công Suất Cho Đài Ra Đa Thế Hệ Mới
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG RA ĐA
• 1.1. Lịch sử phát triển của Ra đa
• 1.2. Nguyên tắc hoạt động
• 1.3. Phân loại các đài Ra đa
• 1.4. Sơ đồ cấu trúc tổng quát của đài ra đa cảnh giới
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Mô Đun Phát Công Suất Radar Mới

Nghiên cứu và phát triển mô đun phát công suất cho đài radar thế hệ mới là một lĩnh vực quan trọng, thúc đẩy sự tiến bộ trong công nghệ radar. Các hệ thống radar hiện đại ngày càng đòi hỏi hiệu suất cao hơn, kích thước nhỏ gọn hơn và khả năng hoạt động trong nhiều điều kiện môi trường khác nhau. Điều này đòi hỏi những cải tiến đáng kể trong thiết kế và chế tạo các mô đun phát công suất. Nghiên cứu này tập trung vào việc khám phá các kỹ thuật tiên tiến và vật liệu mới để đạt được những mục tiêu này. Mục tiêu cuối cùng là tạo ra các mô đun phát công suất hiệu quả, đáng tin cậy và phù hợp cho nhiều ứng dụng radar khác nhau, từ quân sự đến dân sự. Theo nghiên cứu của Nguyễn Đình Thế Anh, mục tiêu của luận văn là "Nghiên cứu, thiết kế và chế tạo mô đun phát công suất cho đài ra đa thế hệ mới làm việc trong dải sóng DM".

1.1. Ứng Dụng Của Mô Đun Phát Công Suất Trong Hệ Thống Radar

Mô đun phát công suất đóng vai trò then chốt trong việc truyền tải năng lượng RF đến ăng ten, giúp radar phát hiện và theo dõi các mục tiêu ở khoảng cách xa. Hiệu suất và độ tin cậy của mô đun này ảnh hưởng trực tiếp đến hiệu suất tổng thể của hệ thống radar. Các ứng dụng trải rộng từ radar quân sự, radar dân sự, đến radar thời tiết, radar hàng không và radar ô tô, mỗi lĩnh vực có những yêu cầu riêng biệt về công suất, băng tần hoạt động, và kích thước. Việc tối ưu hóa mô đun phát công suất là rất quan trọng để đáp ứng các yêu cầu này. Ví dụ, trong lĩnh vực quân sự, radar cần có khả năng phát hiện mục tiêu ở khoảng cách lớn và trong điều kiện nhiễu cao, đòi hỏi mô đun phát công suất phải có hiệu suất cao và độ tin cậy tuyệt đối.

1.2. Tiêu Chí Đánh Giá Hiệu Suất Mô Đun Phát Công Suất Radar Thế Hệ Mới

Các tiêu chí quan trọng để đánh giá hiệu suất của mô đun phát công suất bao gồm công suất đầu ra, hiệu suất năng lượng, độ lợi, độ tuyến tính, và khả năng tản nhiệt. Công suất đầu ra quyết định phạm vi hoạt động của radar, trong khi hiệu suất năng lượng ảnh hưởng đến mức tiêu thụ điện và tuổi thọ của thiết bị. Độ tuyến tính đảm bảo tín hiệu được truyền đi không bị méo mó, và khả năng tản nhiệt tốt giúp duy trì hiệu suất ổn định trong thời gian dài. Ngoài ra, các yếu tố như kích thước, trọng lượng và chi phí cũng cần được xem xét để đáp ứng yêu cầu của các ứng dụng khác nhau. Solid-state power amplifier (SSPA) đang trở thành lựa chọn ưu tiên nhờ vào độ tin cậy và hiệu suất vượt trội so với các công nghệ truyền thống.

II. Thách Thức Trong Thiết Kế Mô Đun Phát Công Suất Đài Radar Mới

Thiết kế mô đun phát công suất cho đài radar thế hệ mới đối mặt với nhiều thách thức kỹ thuật. Yêu cầu về công suất RF ngày càng tăng, đồng thời đòi hỏi kích thước nhỏ gọn hơn và hiệu suất năng lượng cao hơn. Việc duy trì độ tuyến tính tốt trong khi đạt được công suất lớn là một vấn đề khó khăn. Tản nhiệt hiệu quả cũng là một thách thức lớn, đặc biệt đối với các mô đun có mật độ công suất cao. Ngoài ra, việc đảm bảo khả năng chống chịu với các điều kiện môi trường khắc nghiệt, như nhiệt độ cao và rung động, cũng là một yếu tố quan trọng cần xem xét. Theo Nguyễn Đình Thế Anh, luận văn tập trung vào việc tìm hiểu sâu về "kỹ thuật phối hợp trở kháng và chế tạo thành công một khối khuếch đại công suất 45W, hoạt động ở dải tần 820Mhz – 890Mhz, hệ số khuếch đại là 15dB".

2.1. Vấn Đề Tản Nhiệt Trong Mô Đun Phát Công Suất Công Suất Lớn

Tản nhiệt là một trong những thách thức lớn nhất trong thiết kế mô đun phát công suất công suất lớn. Khi công suất tăng, lượng nhiệt sinh ra cũng tăng theo, có thể dẫn đến quá nhiệt và làm giảm hiệu suất hoặc thậm chí gây hư hỏng cho mô đun. Các phương pháp tản nhiệt truyền thống như sử dụng tản nhiệt bằng nhôm hoặc đồng có thể không đủ hiệu quả. Các giải pháp tiên tiến hơn như sử dụng ống dẫn nhiệt, tản nhiệt chất lỏng hoặc vật liệu tản nhiệt mới với độ dẫn nhiệt cao hơn đang được nghiên cứu và ứng dụng để giải quyết vấn đề này. Việc lựa chọn phương pháp tản nhiệt phù hợp phụ thuộc vào nhiều yếu tố, bao gồm kích thước, chi phí và yêu cầu về hiệu suất.

2.2. Duy Trì Độ Tuyến Tính Trong Mô Đun Phát Công Suất Băng Tần Rộng

Việc duy trì độ tuyến tính trong mô đun phát công suất băng tần rộng là một thách thức phức tạp. Độ tuyến tính kém có thể dẫn đến méo tín hiệu và giảm hiệu suất của hệ thống radar. Các kỹ thuật tiền méo (predistortion) và phản hồi (feedback) được sử dụng để cải thiện độ tuyến tính của mô đun. Tuy nhiên, việc thiết kế và triển khai các kỹ thuật này đòi hỏi kiến thức sâu rộng về lý thuyết xử lý tín hiệu và kinh nghiệm thực tế. Việc lựa chọn linh kiện phù hợp với đặc tính tuyến tính tốt cũng là một yếu tố quan trọng cần xem xét.

2.3. Phối Hợp Trở Kháng Để Tối Ưu Hiệu Suất Mô Đun Phát Công Suất

Phối hợp trở kháng là một bước quan trọng để đảm bảo mô đun phát công suất hoạt động với hiệu suất tối ưu. Sự không phù hợp trở kháng giữa các giai đoạn của mô đun hoặc giữa mô đun và ăng ten có thể dẫn đến mất công suất, phản xạ tín hiệu và giảm hiệu suất tổng thể. Các kỹ thuật phối hợp trở kháng như sử dụng mạch phối hợp trở kháng hình chữ L, hình chữ T hoặc các đoạn dây truyền dẫn có chiều dài đặc biệt được sử dụng để giải quyết vấn đề này. Việc mô phỏng thiết kế và kiểm tra hiệu năng cẩn thận là rất quan trọng để đảm bảo phối hợp trở kháng hiệu quả trong toàn bộ băng tần hoạt động.

III. Phương Pháp Thiết Kế Mô Đun Phát Công Suất GaN Cho Radar

Sử dụng Gallium Nitride (GaN) amplifier trong thiết kế mô đun phát công suất cho radar mang lại nhiều lợi thế. GaN có khả năng hoạt động ở điện áp cao hơn và nhiệt độ cao hơn so với các vật liệu bán dẫn truyền thống như silicon, cho phép đạt được công suất cao hơn và hiệu suất tốt hơn. Thiết kế mô đun GaN đòi hỏi sự hiểu biết sâu sắc về đặc tính của vật liệu và các kỹ thuật thiết kế mạch RF. Các yếu tố như bố trí linh kiện, lựa chọn linh kiện thụ động và kỹ thuật tản nhiệt cần được xem xét cẩn thận để đảm bảo hiệu suất và độ tin cậy cao. Công nghệ radar đang ngày càng tận dụng những ưu điểm vượt trội của GaN.

3.1. Lựa Chọn Linh Kiện GaN Phù Hợp Cho Mô Đun Phát Công Suất

Việc lựa chọn linh kiện GaN phù hợp là rất quan trọng để đạt được hiệu suất mong muốn. Các yếu tố cần xem xét bao gồm công suất, băng tần hoạt động, độ lợi, độ tuyến tính, và khả năng tản nhiệt. Các nhà sản xuất linh kiện GaN cung cấp nhiều loại sản phẩm khác nhau với các đặc tính khác nhau. Việc lựa chọn linh kiện phù hợp đòi hỏi sự hiểu biết sâu sắc về yêu cầu của ứng dụng và đặc tính của từng loại linh kiện. Kiểm tra hiệu năng kỹ lưỡng sau khi lựa chọn linh kiện là điều cần thiết để đảm bảo đáp ứng yêu cầu thiết kế.

3.2. Thiết Kế Mạch RF Tối Ưu Cho Mô Đun Phát Công Suất GaN

Thiết kế mạch RF tối ưu là yếu tố then chốt để khai thác tối đa tiềm năng của linh kiện GaN. Các kỹ thuật như phối hợp trở kháng, điều chế tín hiệu và kiểm soát công suất cần được áp dụng một cách hiệu quả để đạt được công suất đầu ra cao, hiệu suất năng lượng tốt và độ tuyến tính cao. Sử dụng phần mềm mô phỏng thiết kế chuyên dụng là rất quan trọng để tối ưu hóa hiệu suất của mạch RF. Bố trí linh kiện cẩn thận cũng đóng vai trò quan trọng trong việc giảm thiểu SWR và cải thiện hiệu suất tản nhiệt.

IV. Ứng Dụng Thực Tế Mô Đun Phát Công Suất Đài Radar Thế Hệ Mới

Mô đun phát công suất được sử dụng rộng rãi trong nhiều ứng dụng radar khác nhau. Trong radar quân sự, chúng được sử dụng trong các hệ thống radar trên không, trên biển và trên mặt đất để phát hiện và theo dõi các mục tiêu. Trong radar dân sự, chúng được sử dụng trong các hệ thống kiểm soát không lưu, radar thời tiết và radar ô tô. Sự phát triển của mô đun phát công suất hiệu suất cao đang mở ra những khả năng mới cho các ứng dụng radar trong tương lai. Việc tích hợp các mô đun phát công suất này vào các hệ thống nhỏ gọn và di động đang trở thành xu hướng chủ đạo.

4.1. Radar Quân Sự Với Mô Đun Phát Công Suất Cao Cấp

Trong radar quân sự, mô đun phát công suất cao cấp đóng vai trò quan trọng trong việc cung cấp khả năng phát hiện và theo dõi mục tiêu ở khoảng cách xa và trong điều kiện nhiễu mạnh. Các hệ thống radar quân sự hiện đại thường sử dụng mô đun phát công suất dựa trên công nghệ GaN để đạt được công suất đầu ra cao, hiệu suất năng lượng tốt và độ tin cậy cao. Các ứng dụng bao gồm radar cảnh giới, radar phòng không và radar dẫn đường tên lửa. Việc cải thiện hiệu suất và độ tin cậy của mô đun phát công suất tiếp tục là một ưu tiên hàng đầu trong lĩnh vực radar quân sự.

4.2. Radar Dân Sự Và Ứng Dụng Trong Giao Thông Vận Tải

Trong radar dân sự, mô đun phát công suất được sử dụng trong nhiều ứng dụng khác nhau, bao gồm kiểm soát không lưu, radar thời tiết và radar ô tô. Các hệ thống kiểm soát không lưu sử dụng radar để theo dõi máy bay và đảm bảo an toàn cho hành khách. Radar thời tiết sử dụng radar để phát hiện và dự báo các hiện tượng thời tiết nguy hiểm. Radar ô tô được sử dụng để hỗ trợ các tính năng an toàn như cảnh báo va chạm và kiểm soát hành trình thích ứng. Sự phát triển của mô đun phát công suất nhỏ gọn và hiệu quả đang mở ra những khả năng mới cho các ứng dụng radar trong giao thông vận tải.

V. Kết Luận và Hướng Phát Triển Mô Đun Phát Công Suất Radar Tương Lai

Nghiên cứu và phát triển mô đun phát công suất cho đài radar thế hệ mới là một lĩnh vực năng động và đầy thách thức. Các tiến bộ trong công nghệ vật liệu, thiết kế mạch RF và kỹ thuật tản nhiệt đang mở ra những khả năng mới cho các ứng dụng radar trong tương lai. Hướng phát triển chính bao gồm tăng công suất đầu ra, cải thiện hiệu suất năng lượng, giảm kích thước và trọng lượng, và tăng cường khả năng chống chịu với các điều kiện môi trường khắc nghiệt. Sự hợp tác giữa các nhà nghiên cứu, nhà sản xuất và người sử dụng là rất quan trọng để thúc đẩy sự tiến bộ trong lĩnh vực này.

5.1. Xu Hướng Phát Triển Công Nghệ GaN Trong Mô Đun Phát Công Suất

Công nghệ GaN tiếp tục là một lĩnh vực nghiên cứu và phát triển quan trọng trong lĩnh vực mô đun phát công suất. Các nhà nghiên cứu đang nỗ lực để cải thiện hiệu suất và độ tin cậy của linh kiện GaN, cũng như giảm chi phí sản xuất. Các hướng nghiên cứu bao gồm phát triển vật liệu GaN mới với đặc tính tốt hơn, cải thiện kỹ thuật thiết kế mạch RF và phát triển các phương pháp tản nhiệt hiệu quả hơn. Sự phát triển của công nghệ GaN sẽ tiếp tục thúc đẩy sự tiến bộ trong lĩnh vực radar.

5.2. Tích Hợp Mô Đun Phát Công Suất Với Xử Lý Tín Hiệu Số

Việc tích hợp mô đun phát công suất với xử lý tín hiệu số là một xu hướng quan trọng trong lĩnh vực radar. Tích hợp này cho phép cải thiện hiệu suất và linh hoạt của hệ thống radar. Các kỹ thuật xử lý tín hiệu số có thể được sử dụng để bù đắp cho các khuyết điểm của mô đun phát công suất, chẳng hạn như độ tuyến tính kém. Ngoài ra, tích hợp này cho phép triển khai các tính năng tiên tiến như điều chế tín hiệu thích ứng và kiểm soát công suất chính xác. Sự phát triển của các bộ xử lý tín hiệu số mạnh mẽ và hiệu quả đang tạo điều kiện thuận lợi cho việc tích hợp này.

Nội dung chính

Tổng quan nghiên cứu

Ra đa (Radio Detection And Ranging - RADAR) là hệ thống phát hiện và định vị mục tiêu bằng sóng vô tuyến, có nguồn gốc từ hiện tượng săn mồi của loài dơi sử dụng tiếng kêu siêu âm và nhận tiếng vọng để định vị con mồi. Từ những năm cuối thế kỷ 19 đến đầu thế kỷ 20, các nhà khoa học đã phát triển ra đa từ các thí nghiệm sóng vô tuyến, với bước ngoặt quan trọng là phát minh ra sóng vô tuyến và ứng dụng phản xạ sóng để xác định vị trí vật thể. Trong Chiến tranh thế giới thứ hai, ra đa được phát triển mạnh mẽ với nhiều loại đài khác nhau, phục vụ quân sự và sau đó mở rộng sang các lĩnh vực dân sự như thiên văn, dự báo thời tiết, giám sát giao thông và an toàn giao thông.

Luận văn tập trung nghiên cứu, thiết kế và chế tạo mô đun phát công suất cho đài ra đa thế hệ mới hoạt động trong dải sóng dm, cụ thể là dải tần 820 MHz – 890 MHz. Mục tiêu chính là phát triển một mô đun khuếch đại công suất 45W với hệ số khuếch đại 15 dB, phục vụ cho việc cộng công suất nhiều mô đun nhằm tạo ra máy phát công suất lớn cho đài ra đa. Phạm vi nghiên cứu bao gồm lý thuyết về kỹ thuật thu phát siêu cao tần, phối hợp trở kháng và thực nghiệm chế tạo mô đun khuếch đại công suất. Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu suất và độ tin cậy của hệ thống ra đa, góp phần phát triển công nghệ điện tử viễn thông trong lĩnh vực quân sự và dân sự.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai nền tảng lý thuyết chính:

1. Lý thuyết đường truyền sóng siêu cao tần (Sóng điện từ phân bố trên đường dây truyền sóng):

   • Đường dây truyền sóng được mô tả bằng các phần tử phân bố (R, L, G, C) và được biểu diễn bằng mạch điện tương đương.
   • Phương trình vi phân bậc hai mô tả điện áp và dòng điện trên đường dây, với nghiệm biểu diễn sóng thuận và sóng ngược.
   • Hiện tượng sóng đứng trên đường truyền do sự phản xạ tại tải không phối hợp trở kháng, được mô tả qua hệ số phản xạ và hệ số sóng đứng.
   • Công suất trung bình truyền qua đường dây được tính bằng hiệu công suất sóng tới và sóng phản xạ, tổn hao do phản xạ được định nghĩa bằng decibel (dB).

2. Biểu đồ Smith và kỹ thuật phối hợp trở kháng:

   • Biểu đồ Smith là công cụ hình học biểu diễn trở kháng chuẩn hóa và hệ số phản xạ trên mặt phẳng phức, giúp tính toán và thiết kế mạch phối hợp trở kháng hiệu quả.
   • Các họ đường tròn đẳng điện trở và đẳng điện kháng trên biểu đồ Smith hỗ trợ xác định các giá trị trở kháng cần thiết.
   • Phương pháp phối hợp trở kháng cơ bản gồm: mạch hình L dùng phần tử tập trung, phối hợp bằng dây nhánh đơn hoặc đôi, đoạn dây λ/4, đoạn dây có chiều dài bất kỳ và phối hợp bằng hai đoạn dây mắc nối tiếp.
   • Phối hợp trở kháng giúp tối ưu truyền công suất, giảm tổn hao và cải thiện tỷ số tín hiệu trên tạp nhiễu.

Phương pháp nghiên cứu

• Nguồn dữ liệu:

  • Tham khảo tài liệu chuyên ngành về kỹ thuật siêu cao tần, lý thuyết đường truyền sóng, biểu đồ Smith và kỹ thuật phối hợp trở kháng.
  • Sử dụng datasheet của transistor công suất PTF080451E để lấy thông số kỹ thuật đầu vào và đầu ra.

• Phương pháp phân tích:

  • Tính toán phối hợp trở kháng bằng biểu đồ Smith và các phương pháp mạch điện phù hợp.
  • Mô phỏng thiết kế mạch khuếch đại công suất bằng phần mềm ADS (Advanced Design System) để tối ưu hóa dải tần và hệ số khuếch đại.
  • Thực nghiệm chế tạo mạch in, lắp ráp linh kiện và đo đạc trên máy phát, máy phân tích phổ để đánh giá hiệu suất thực tế.

• Timeline nghiên cứu:

  • Giai đoạn 1: Nghiên cứu lý thuyết và thu thập dữ liệu (tháng 1-3).
  • Giai đoạn 2: Thiết kế và mô phỏng mạch khuếch đại (tháng 4-6).
  • Giai đoạn 3: Chế tạo và lắp ráp mô đun (tháng 7-8).
  • Giai đoạn 4: Đo đạc, đánh giá và hoàn thiện báo cáo (tháng 9-10).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Thiết kế mô đun khuếch đại công suất 45W hoạt động trong dải tần 820 MHz – 890 MHz:

   • Sử dụng transistor PTF080451E với công suất tối đa 45W, tần số hoạt động lên tới 960 MHz.
   • Mô đun đạt hệ số khuếch đại trung bình 14,84 dB ở chế độ dòng 0,35A, có thể lên tới gần 20 dB khi tăng công suất đầu vào và dòng lên gần 1A.
   • Dải thông rộng khoảng 70 MHz, phù hợp với yêu cầu hoạt động của đài ra đa thế hệ mới.

2. Phối hợp trở kháng hiệu quả bằng các đoạn dây có điện trở khác nhau:

   • Áp dụng phương pháp phối hợp trở kháng bằng đoạn dây nối tiếp và dây nhánh song song, kết hợp với thuật toán mở rộng dải thông.
   • Kết quả mô phỏng và thực nghiệm cho thấy trở kháng đầu vào và đầu ra được phối hợp tốt, giảm sóng phản xạ và tổn hao công suất.

3. Chế tạo thành công mô đun khuếch đại công suất với kết quả đo đạc thực tế:

   • Mạch in và linh kiện được lắp ráp chính xác, tín hiệu thu được trên máy phân tích phổ tại các tần số 820 MHz, 860 MHz và 890 MHz đều ổn định và đạt công suất mong muốn.
   • Công suất đầu ra đạt 45W, hệ số khuếch đại và dải tần đáp ứng yêu cầu thiết kế.

Thảo luận kết quả

• Việc sử dụng transistor PTF080451E cho phép đạt công suất và tần số hoạt động phù hợp với dải sóng dm của đài ra đa thế hệ mới, đồng thời đảm bảo độ bền và hiệu suất cao.
• Phương pháp phối hợp trở kháng bằng đoạn dây và mạch hình L đã chứng minh hiệu quả trong việc giảm sóng phản xạ, tăng công suất truyền tải, phù hợp với các hệ thống siêu cao tần phức tạp.
• Kết quả thực nghiệm tương đồng với mô phỏng, khẳng định tính chính xác của phương pháp thiết kế và mô phỏng bằng phần mềm ADS.
• So sánh với các nghiên cứu trong ngành, mô đun khuếch đại này có hiệu suất và dải tần tương đương hoặc vượt trội, góp phần nâng cao chất lượng máy phát công suất lớn cho ra đa.
• Dữ liệu có thể được trình bày qua biểu đồ tần số – công suất, biểu đồ hệ số phản xạ và sóng đứng, giúp trực quan hóa hiệu quả phối hợp trở kháng và hiệu suất khuếch đại.

Đề xuất và khuyến nghị

1. Mở rộng nghiên cứu và phát triển mô đun công suất cao hơn:

   • Tăng công suất mô đun lên mức 200W hoặc cao hơn để giảm số lượng mô đun cần cộng công suất, nâng cao hiệu quả hệ thống.
   • Thời gian thực hiện: 12-18 tháng.
   • Chủ thể: Trung tâm nghiên cứu và phát triển thiết bị điện tử viễn thông.

2. Tối ưu hóa thiết kế mạch phối hợp trở kháng đa băng tần:

   • Áp dụng các thuật toán tối ưu và phần mềm CAD hiện đại để thiết kế mạch phối hợp trở kháng cho dải tần rộng hơn, giảm tổn hao và tăng độ ổn định.
   • Thời gian thực hiện: 6-12 tháng.
   • Chủ thể: Nhóm kỹ thuật thiết kế mạch và phần mềm mô phỏng.

3. Nâng cao quy trình chế tạo và kiểm tra chất lượng mô đun:

   • Áp dụng công nghệ mạch in tiên tiến, tự động hóa lắp ráp và kiểm tra để đảm bảo độ chính xác và độ bền của mô đun.
   • Thời gian thực hiện: 6 tháng.
   • Chủ thể: Phòng sản xuất và kiểm định chất lượng.

4. Ứng dụng mô đun trong hệ thống ra đa thực tế và đánh giá hiệu quả toàn hệ thống:

   • Lắp đặt mô đun vào hệ thống ra đa thế hệ mới, đo đạc hiệu suất tổng thể, độ tin cậy và khả năng hoạt động trong điều kiện thực tế.
   • Thời gian thực hiện: 12 tháng.
   • Chủ thể: Đơn vị vận hành và bảo trì hệ thống ra đa.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và kỹ sư trong lĩnh vực điện tử viễn thông:

   • Lợi ích: Nắm bắt kiến thức về thiết kế mô đun khuếch đại công suất, kỹ thuật phối hợp trở kháng và ứng dụng trong ra đa.
   • Use case: Phát triển các thiết bị thu phát sóng siêu cao tần, cải tiến hệ thống truyền dẫn.

2. Sinh viên và học viên cao học chuyên ngành kỹ thuật điện tử – viễn thông:

   • Lợi ích: Học tập lý thuyết đường truyền sóng, biểu đồ Smith và thực hành thiết kế mạch khuếch đại công suất.
   • Use case: Tham khảo làm luận văn, đề tài nghiên cứu hoặc thực tập.

3. Các đơn vị sản xuất và phát triển thiết bị ra đa, radar công nghiệp:

   • Lợi ích: Áp dụng công nghệ mô đun khuếch đại công suất để nâng cao hiệu suất và độ tin cậy sản phẩm.
   • Use case: Thiết kế và chế tạo máy phát công suất lớn cho ra đa thế hệ mới.

4. Cơ quan quản lý và hoạch định chính sách công nghệ quốc phòng và dân sự:

   • Lợi ích: Hiểu rõ tiến bộ kỹ thuật trong lĩnh vực ra đa, hỗ trợ quyết định đầu tư và phát triển công nghệ.
   • Use case: Đánh giá năng lực công nghệ, lập kế hoạch phát triển ngành.

Câu hỏi thường gặp

1. Mô đun khuếch đại công suất 45W có thể sử dụng cho các dải tần khác ngoài 820-890 MHz không?

   • Mô đun được thiết kế tối ưu cho dải tần 820-890 MHz, tuy nhiên với điều chỉnh phối hợp trở kháng và linh kiện phù hợp, có thể mở rộng hoặc điều chỉnh cho các dải tần lân cận. Ví dụ, thay đổi chiều dài đoạn dây phối hợp có thể điều chỉnh tần số hoạt động.

2. Tại sao phải sử dụng phối hợp trở kháng trong thiết kế mô đun khuếch đại công suất?

   • Phối hợp trở kháng giúp tối đa hóa công suất truyền từ nguồn đến tải, giảm sóng phản xạ gây tổn hao và méo tín hiệu, từ đó nâng cao hiệu suất và độ ổn định của hệ thống.

3. Phần mềm ADS được sử dụng như thế nào trong nghiên cứu này?

   • ADS dùng để mô phỏng mạch khuếch đại, tính toán trở kháng, hệ số khuếch đại và dải tần hoạt động, giúp tối ưu thiết kế trước khi chế tạo thực tế, tiết kiệm thời gian và chi phí.

4. Hiện tượng sóng đứng ảnh hưởng như thế nào đến hiệu suất mô đun?

   • Sóng đứng gây ra do không phối hợp trở kháng, làm tăng sóng phản xạ, giảm công suất truyền tải thực tế và có thể gây hư hỏng linh kiện. Giảm sóng đứng là mục tiêu quan trọng trong thiết kế mạch.

5. Có thể cộng công suất của nhiều mô đun 45W để đạt công suất lớn hơn không?

   • Có thể, phương án cộng công suất nhiều mô đun nhỏ là giải pháp hiệu quả để đạt công suất lớn (ví dụ 10 kW), đồng thời dễ dàng bảo trì và nâng cấp hệ thống.

Kết luận

• Luận văn đã nghiên cứu và tổng quan về hệ thống ra đa, kỹ thuật thu phát siêu cao tần và phối hợp trở kháng, làm nền tảng cho thiết kế mô đun khuếch đại công suất.
• Đã thiết kế, mô phỏng và chế tạo thành công mô đun khuếch đại công suất 45W hoạt động trong dải tần 820-890 MHz với hệ số khuếch đại khoảng 15 dB.
• Phương pháp phối hợp trở kháng bằng đoạn dây và mạch hình L được áp dụng hiệu quả, giảm sóng phản xạ và tổn hao công suất.
• Kết quả thực nghiệm phù hợp với mô phỏng, chứng minh tính khả thi và hiệu quả của thiết kế.
• Đề xuất mở rộng nghiên cứu, tối ưu thiết kế và ứng dụng mô đun trong hệ thống ra đa công suất lớn, góp phần phát triển công nghệ điện tử viễn thông hiện đại.

Khuyến khích các nhà nghiên cứu và kỹ sư tiếp tục phát triển mô đun công suất cao hơn, áp dụng kỹ thuật phối hợp trở kháng đa băng tần và nâng cao quy trình chế tạo để đáp ứng yêu cầu ngày càng cao của hệ thống ra đa thế hệ mới.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Các chú dơi nhỏ bé phát ra tiếng kêu siêu âm từ mũi, nhận tiếng vọng qua hai ăng ten ở hai tai, chúng phân tích để tìm kiếm và định vị con mồi. Từ cách thức săn mồi của loài dơi và một số động vật khác cùng với sự phát triển của khoa học kỹ thuật, các nhà khoa học đã phát minh ra hệ thống phát hiện và định vị mục tiêu, hay còn gọi là ra đa (Radio Detection And Ranging - RADA). Trong chiến tranh, hàng loạt các đài ra đa được cho ra đời với nhiều chiến thuật khác nhau, nâng cao khả năng chiến đấu cho quân đội. Sau chiến tranh, các nhà khoa học tập trung cải tiến, chế tạo các đài ra đa mới không những phục vụ trong quân sự mà còn trong lĩnh vực thiên văn và đời sống xã hội phục vụ cho lợi ích loài người.

Với tên đề tài luận văn là : “ Nghiên cứu, thiết kế và chế tạo mô đun phát công suất cho đài ra đa thế hệ mới làm việc trong dải sóng dm”, bằng lý thuyết và thực nghiệm, luận văn đã thực hiện những nội dung sau: - Tìm hiểu nguyên lý hoạt động chung của các đài ra đa - Tìm hiểu về kỹ thuật thu phát siêu cao tần - Tìm hiểu sâu về kỹ thuât phối hợp trở kháng và chế tạo thành công một khối khuếch đại công suất 45 W, hoạt động ở dải tần 820Mhz – 890Mhz, hệ số khuếch đại là 15dB. - Đánh giá kết quả đã đạt được trong luận văn và kết luận (LUAN.70 TIEU LUAN MOI download : skknchat@gmail.70 2 CHƢƠNG 1 TỔNG QUAN VỀ HỆ THỐNG RA ĐA 1. Lịch sử phát triển của Ra đa [4] Từ xa xưa, trong thiên nhiên hoang dã, tạo hóa đã ban cho chúng ta những cỗ máy rađa kì diệu. Chú dơi phát ra tiếng kêu siêu âm từ mũi, nhận tiếng vọng tại hai ăng-ten ở hai tai, qua đó phân tích để tìm kiếm và định vị mồi.1: Cách săn bắt mồi của loài dơi Những thí nghiệm và khám phá ban đầu của con ngƣời Năm 1887, nhà vật lý Đức Heinrich Hertz đã được nhân loại tôn vinh và lấy tên ông làm đơn vị tần số sóng vô tuyến.

Ông được biết đến với những cống hiến tuyệt vời và là người đầu tiên tạo ra sóng vô tuyến có thể truyền qua hoặc phản xạ bởi các loại vật liệu khác nhau trong phòng thí nghiệm. Ngày 7/5/1895, nhà bác học Nga A. Pô-pôp phát minh ra một dụng cụ có thể thu và ghi lại hiện tượng sét ở cách xa 30 km. Tháng 3/1896, Pô- pôp đã truyền đi được một bức vô tuyến điện tín đầu tiên trong lịch sử với nội dung “Heinrich Hertz”, đánh dấu một trong những phát minh to lớn nhất của nhân loại: phát minh ra vô tuyến điện.

Một trong những ứng dụng quan trọng của vô tuyến điện là phát hiện và định vị, còn gọi là rađa (RAdio Detection (LUAN.70 TIEU LUAN MOI download : skknchat@gmail.70 3 And Ranging - RADAR). Tên này do hải quân Mỹ đặt trong đại chiến thế giới lần thứ hai, nay đã trở nên thông dụng. Cống hiến của Pô-pôp không dừng lại ở đó. Năm 1897, trong thí nghiệm về cự ly thông tin vô tuyến điện, ông gặp một hiện tượng bất ngờ khi liên lạc vô tuyến giữa hai tàu bị cắt đứt lúc có một tuần dương hạm chạy ngang qua.

Lí do được giải thích là do sóng vô tuyến bị phản xạ khi gặp chướng ngại vật. Ông đã nghĩ ngay ra việc lợi dụng hiện tượng này để kiểm tra, xác định vị trí và dẫn đường cho tàu thuyền. Đây được xem là thời điểm khởi đầu của các hệ thống rađa. Năm 1904, Christian Hülsmeyer đã nhận được bằng sáng chế của Đức cho thiết bị gọi là Telemobiloskop, thiết bị quan sát vật thể từ xa.

Năm 1922, Guglielmo Marconi đã có một bài diễn thuyết trình bày về ý tưởng là có thể phát hiện được những vật thể từ xa sử dụng sóng vô tuyến. Nhưng mãi đến năm 1933, ông mới đưa ra được thiết bị đầu tiên như vậy. Trong năm 1925/26, hai nhà vật lý Mỹ Breit và Tuve, cũng như hai nhà nghiên cứu Anh Appleton và Barnett đã trình diễn một số phép đo bầu khí quyển Trái đất, sử dụng một bộ phát xung vô tuyến và được coi như một rađa. Năm 1933 Viện German Kriegsmarine (Navy) bắt đầu nghiên cứu cái gọi là Funkmesstecknik hay công nghệ đo đạc từ xa.

Nghiên cứu ở Nga bắt đầu từ những năm 1934. Các đài mẫu đầu tiên công tác trên sóng dm và sóng m dựa vào hiện tượng phách giữa sóng tới liên tục và tín hiệu phản xạ từ mục tiêu. Năm 1937, Sir Robert Watson-Watt thành công trong việc tạo ra một hệ thống cho phép phát hiện máy bay ném bom từ khoảng cách lớn hơn 150 km. Và ông được coi là người phát minh ra hệ thống rađa hoàn chỉnh.

Trong chiến tranh thế giới lần thứ 2 Trong những năm ác liệt của chiến tranh, Liên-xô đã cho ra đời hàng loạt các đài rađa với nhiều chiến thuật khác nhau, nâng cao khả năng chiến đấu cho quân đội và đã góp phần vào thắng lợi chung của Hồng quân Liên- xô. Cùng lúc, các nước như Anh, Mỹ, Đức, Pháp, Nhật cũng để nhiều sức lực vào việc phát triển kỹ thuật rađa. Năm 1936, Anh xây dựng một hàng rào (LUAN.70 TIEU LUAN MOI download : skknchat@gmail.70 4 rađa để bảo vệ toàn bộ bờ biển, tầm xa 250 km. Về sau, Anh cải tiến và chế tạo được các đài sóng 10 cm và 3 cm, giúp ích nhiều cho không quân trong việc oanh tạc các tàu ngầm Đức.

Năm 1939, Mỹ có các đài rađa ngắm bắn cao xạ dùng sóng dài 1,5 m, tầm xa 150 km. Nhưng các đài này lại không phân biệt được máy bay ta và máy bay địch. Cho nên, ngày 7/12/1941, Mỹ đã chịu thất bại nặng nề trong trận tấn công Trân Châu Cảng của Nhật vào căn cứ hải quân Mỹ. Sau thất bại này, Mỹ cũng đã cố gắng nghiên cứu thêm về rađa sóng cm.

Năm 1939, Đức đã trang bị 6000 đài công tác sóng 50 cm giúp cho pháo cao xạ hạ được từ 10 đến 12% máy bay phóng pháo của Đồng minh. Nhưng sau đó, khi thu được chiến lợi phẩm một số đài 3-4 cm của Anh, người Đức thấy xấu hơn nên đã chủ quan và ngừng nghiên cứu các đài sóng cm. Vì thế, các hạm đội Đức đã bị thiệt hại nặng nề khi máy bay ném bom của Đồng minh có trang bị rađa sóng 3 cm. Với tính cạnh tranh sống còn như vậy, vào cuối cuộc chiến kinh thiên động địa, hầu hết các công nghệ rađa hiện đại mà nay đang sử dụng đã xuất hiện.

Thời bình Sau chiến tranh, các nhà khoa học lại tập trung nghiên cứu cải thiện các đài sóng cm, sóng mm để áp dụng trong quân sự, thiên văn và đời sống xã hội. Năm 1946, Liên-xô, Mỹ và Hung-ga-ri đã dùng rađa phóng sóng điện từ lên mặt trăng và thu được tiếng vọng trở về sau khoảng 2,5 giây, từ đó đưa ra phương pháp xác định khoảng cách đến các thiên thể. Không còn là công cụ độc quyền của quân đội, rađa đã thâm nhập vào cuộc sống vì rađa thế hệ mới nhỏ hơn, rẻ hơn, dễ sản xuất hơn và mạnh hơn nhiều. Từ trên vệ tinh đang quay theo quỹ đạo trái đất, rađa hiện đại có thể dò tìm bên dưới sa mạc của Ai Cập và nhìn thấy những lòng sông cổ cũng như phế tích.

Mọi người hiếm khi để ý rađa xác định lỗi giao bóng nhầm ô tại các giải tennis. Rađa có thể cung cấp dự báo thời tiết trước bảy ngày với độ chính xác ngang bằng chất lượng dự báo hai ngày hiện nay. Toyota đang lắp đặt một hệ thống rađa cảnh báo va chạm cho loại xe sang trọng hiệu Lexus. Một giây sau khi rađa trên xe dò thấy một vụ va chạm (LUAN.70 TIEU LUAN MOI download : skknchat@gmail.70 5 sắp tới gần, ô-tô sẽ tự thắt chặt dây an toàn quanh hành khách và bắt đầu giảm tốc độ.

Các vụ va chạm ở sườn xe xảy ra do lái xe không nhìn thấy một xe khác trong ''điểm mù'' của họ khi chuyển làn đường. Chúng chiếm hơn 413.000 vụ tai nạn ô-tô mỗi năm và làm bị thương hơn 160. Ngoài ra, rađa tầm xa có thể được sử dụng để xác định tốc độ của những chiếc xe đang tới gần trong những tình huống như hoà vào dòng xe cộ trên xa lộ hoặc đánh giá liệu quẹo xe có an toàn hay không. Hiện rađa bắt đầu được sử dụng để giám sát giao thông trên xa lộ, giúp các nhà hoạch định biết được số xe, tình trạng tắc nghẽn, tốc độ trung bình và thậm chí là kích cỡ xe trên đường.

Độ tin cậy và khả năng ''nhìn'' của rađa trong mọi điều kiện thời tiết làm cho nó trở thành một công cụ thay thế hấp dẫn đối với camera. Trong lĩnh vực khí tượng, rađa đã mang lại những cải thiện lớn đối với dự báo thời tiết. Rađa lidar, sử dụng laser, có thể đưa ra những dự báo chính xác hơn. Không giống rađa bình thường, lidar có khả năng đo những loại gió không có bất kỳ loại hạt nào chẳng hạn như hơi nước.

Tầm quan trọng của rađa hay những thiết bị hoạt động theo nguyên tắc giống như vậy ngày nay là rất lớn. Vì vậy việc không ngừng nghiên cứu ứng dụng của rađa trong cuộc sống luôn luôn là vấn đề cấp thiết. Nguyên tắc hoạt động [6] Trong kỹ thuật radar, người ta truyền đi một chùm xung vô tuyến có cường độ lớn và thu sóng phản xạ lại bằng máy thu. Bằng cách phân tích sóng phản xạ, vật phản xạ được định vị, và đôi khi được xác định hình dạng.

Chỉ với một lượng nhỏ sóng phản xạ, tín hiệu radio có thể dễ dàng thu nhận và khuếch đại. Sóng radio có thể dễ dàng tạo ra với cường độ thích hợp, có thể phát hiện một lượng sóng cực nhỏ và sau đó khuếch đại. Vì thế ra đa thích hợp để định vị vật ở khoảng cách xa mà các sự phản xạ khác như của âm thanh hay của ánh sáng là quá yếu không đủ để định vị. Tuy nhiên, sóng radio không truyền xa được trong môi trường nước, do đó, dưới mặt biển, người ta không dùng được ra đa để định vị mà thay vào đó là máy sonar dùng siêu âm.

Đặc trưng vật lý cho khả năng mà một vật phản xạ hay tán xạ sóng radio là diện tích phản xạ hiệu dụng. Sóng điện từ phản xạ (tán xạ) từ các bề mặt nơi có sự thay đổi lớn về hằng số điện môi hay hằng số nghịch từ.70 TIEU LUAN MOI download : skknchat@gmail.
